Cache&Pearl
| Category | Commercial Projects |
|---|---|
| Year | 2025 |
| Country | Poland |
| Organization | Anatomic Iron Poland |
| Author | Anatomic Iron Poland |
| Place of construction | 50 S. Cache St. and 45 & 75 E. Pearl Ave Jackson Hole, WY |
| Tags | Tekla Structures |
Cache & Pearl to nowo wybudowany budynek wielofunkcyjny zlokalizowany w Jackson w stanie Wyoming. Ta wielofunkcyjna inwestycja obejmuje przestrzenie komercyjne i jednostki mieszkalne, w tym taras na dachu, basen i spa. Proponowana konstrukcja to 3-piętrowy, 18-mieszkaniowy, wielorodzinny budynek wielofunkcyjny, składający się z parteru handlowego i garażu, z jednostkami mieszkalnymi powyżej. Budynek obejmuje piwnicę, pierwsze piętro, drugie piętro i trzecie piętro.
Całkowity tonaż stali dla projektu wynosi około 912 ton.
Projekt został w pełni zamodelowany i uszczegółowiony przy użyciu Tekla, a eksport modeli odegrał kluczową rolę w opracowaniu projektu we współpracy z inżynierami i architektem. Projekt stanowił szereg unikalnych wyzwań konstrukcyjnych, szczególnie ze względu na obecność podłóg o różnych wysokościach płyt. Jeden z bardziej złożonych aspektów obejmował detalowanie (6) stalowych wież schodowych, każda z podestami i balustradami schodowymi, a także schody z dwoma biegami z bramą. Z punktu widzenia detali, projekt obejmował kilka zaawansowanych i złożonych elementów konstrukcyjnych:
– Stężone połączenia ramowe ze stężeniami HSS
– Lekka stal konstrukcyjna opracowana w ramach podejścia Design Assist (DA)
– Blachy węzłowe
– Połączenia spawane momentowo zaprojektowane w celu spełnienia norm sejsmicznych
– Połączenia wykorzystujące przekładki termiczne
– Różnorodne specjalne połączenia konstrukcyjne, w tym specjalne stężone połączenia ramowe w ramach systemu SFRS (Seismic Force-Resisting System).
– Szeroko zakrojona koordynacja z wieloma dyscyplinami, w tym dostawcami pokładów i wind, w celu zarządzania złożonością i zapewnienia płynnej konstrukcji.
The Cache & Pearl is a newly developed mixed-use building located in Jackson, Wyoming. This mixed-use development features commercial spaces and residential units, including a rooftop deck, pool, and spa. The proposed structure is a 3-story,18-unit, multi-family mixed-use building, consisting of ground-floor retail and a parking garage, with residential units above. The building spans a basement level, first floor, second floor, and third floor.
The total steel tonnage for the project is approximately 912 tons.

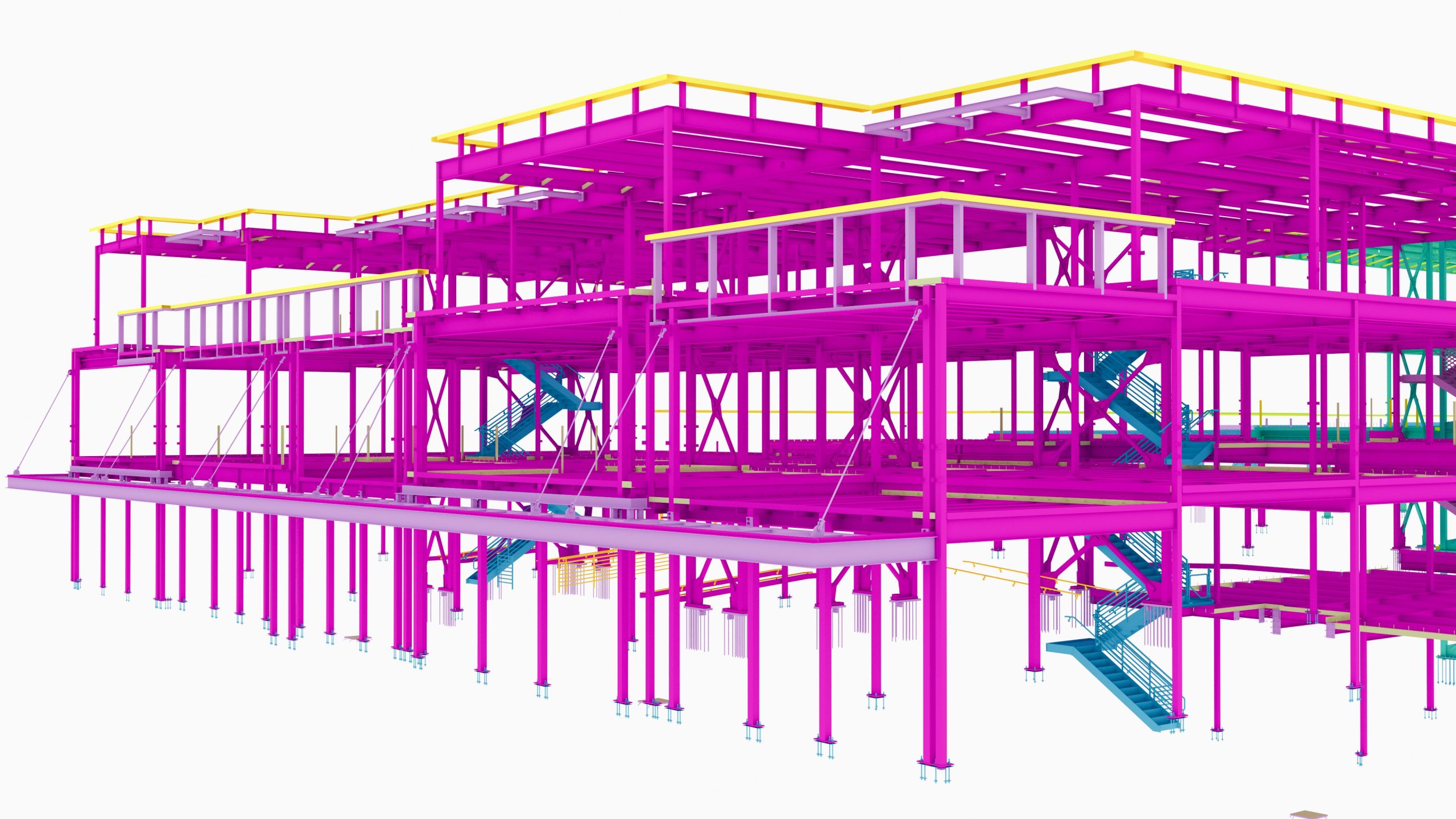

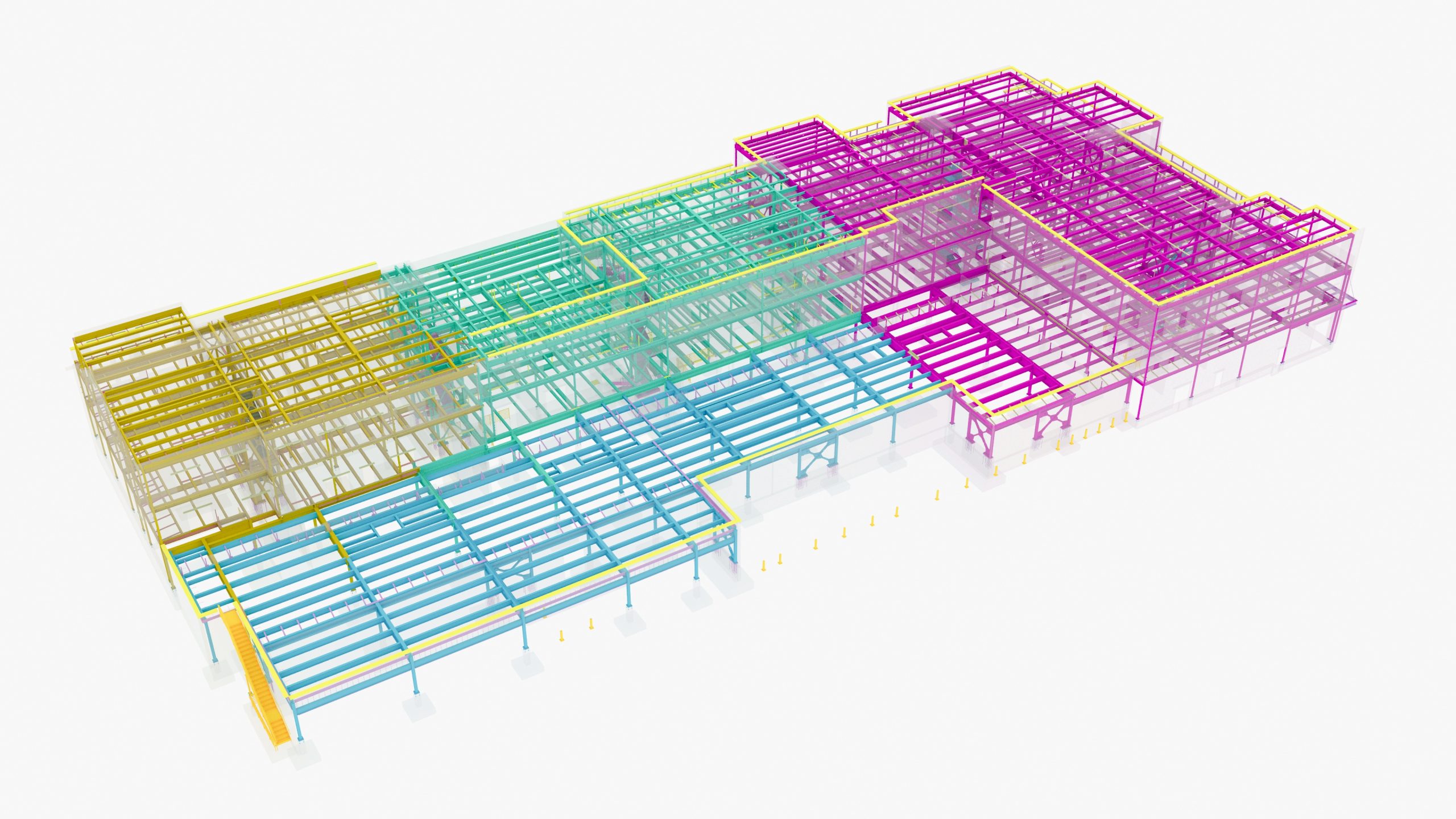

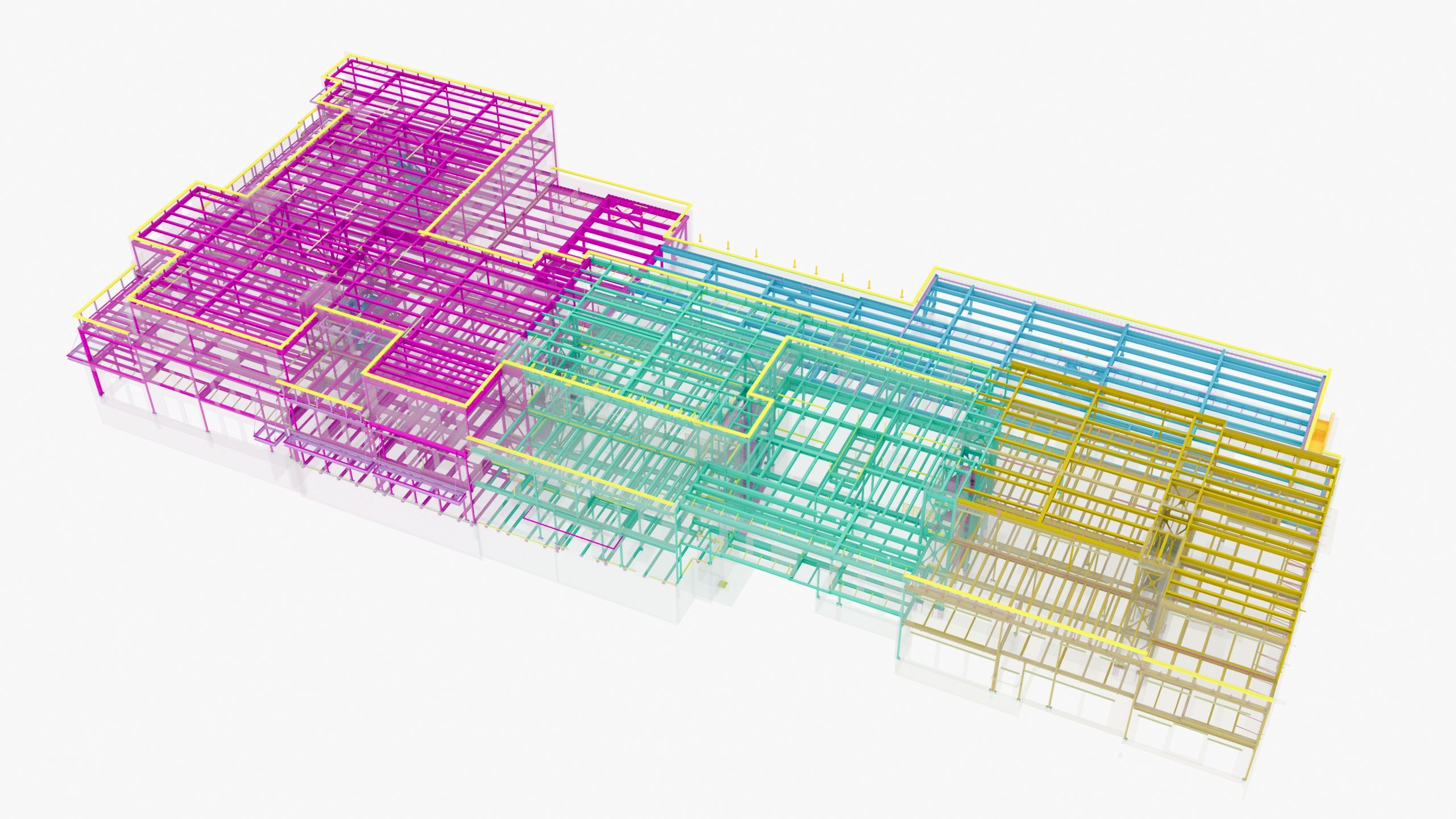

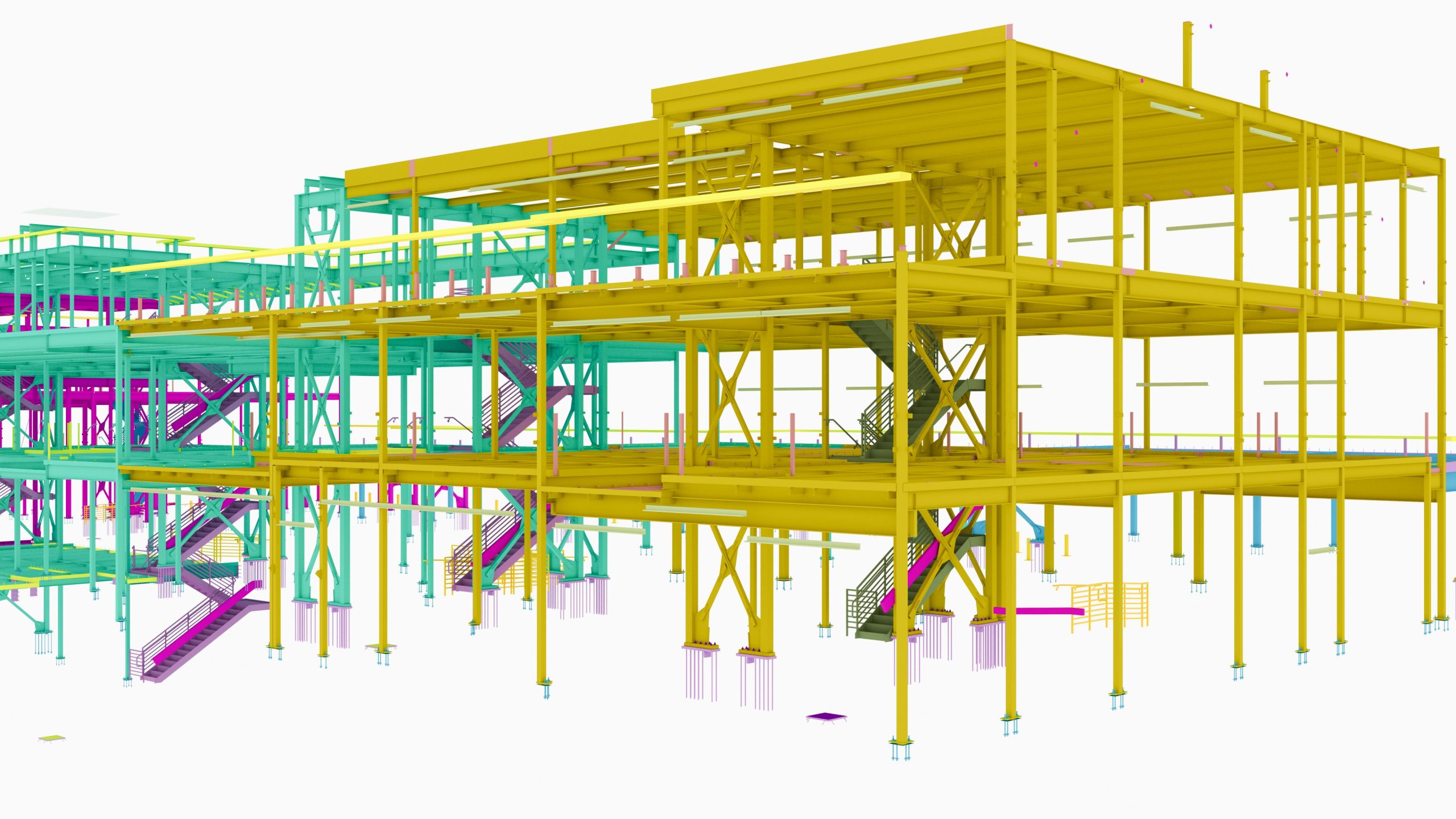

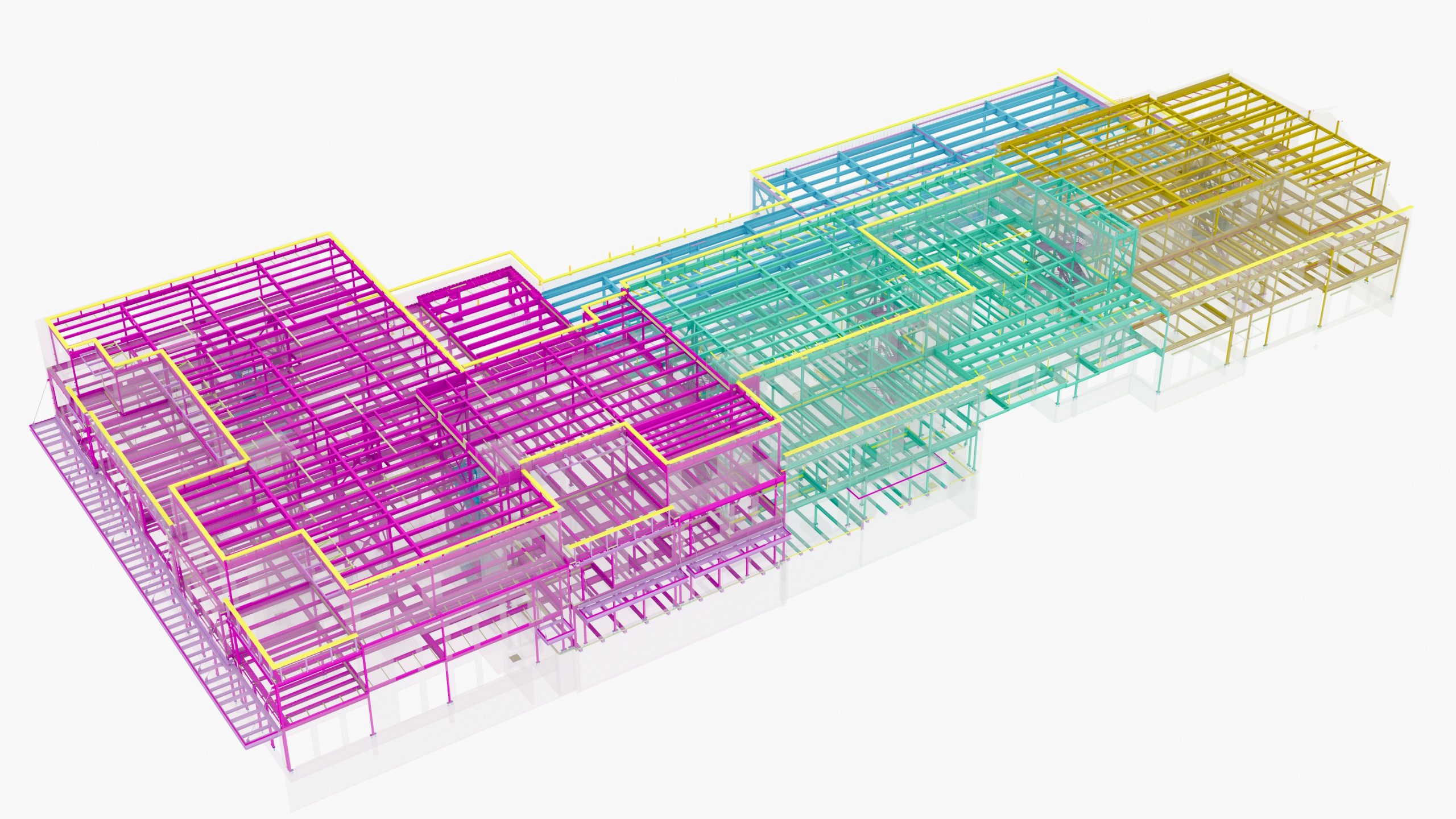

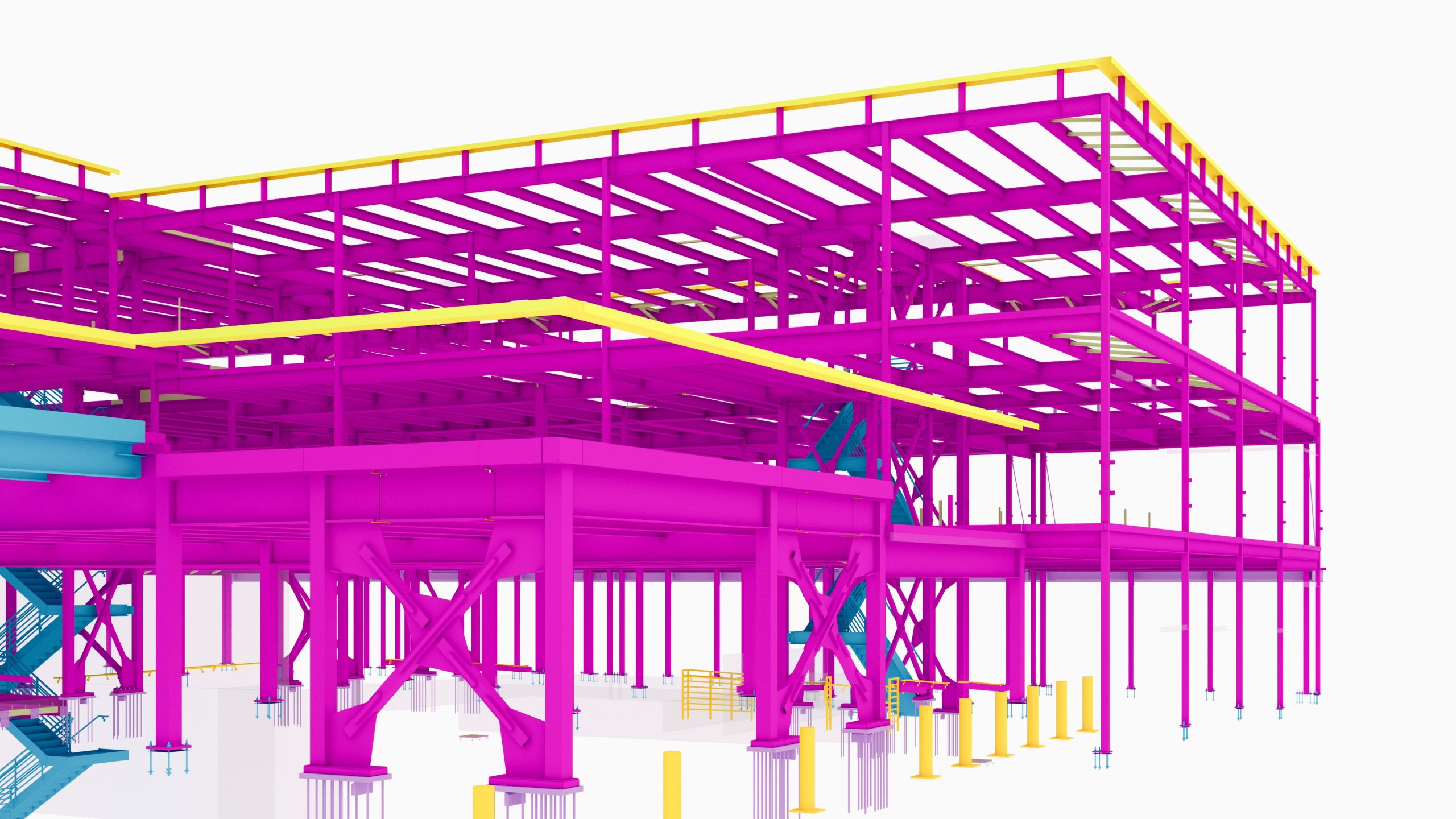

The project was fully modeled and detailed using Tekla, with model exports playing a key role in developing the design in collaboration with engineers and the architect. The project posed a number of unique structural challenges, particularly due to the presence of floors with varying slab elevations. One of the more complex aspects involved the detailing of (6) steel stair towers, each with landings and stair railings, as well as a stair with two flights with a gate. From a detailing standpoint, the project included several advanced and complex structural elements:
– Braced frame connections featuring HSS bracing
– Light structural steel developed through a Design Assist (DA) approach
– Yield gusset plates
– Moment-welded connections designed to meet seismic standards
– Connections utilizing thermal break bearing pads
– A variety of special structural connections, including special braced frame connections within the Seismic Force-Resisting System (SFRS)
– Extensive coordination with multiple disciplines, including deck and elevator suppliers, to manage complexity and ensure seamless constructability
