Fabryka samochodów w Monachium

Category	Industrial Projects
Year	2025
Country	Poland
Organization	MTA Engineering Sp. z o.o.
Project partners	Bergmeister
Author	MTA Engineering Sp. z o.o.
Client	Bergmeister
Place of construction	Niemcy
Tags	Tekla StructuresTrimble ConnectSteel

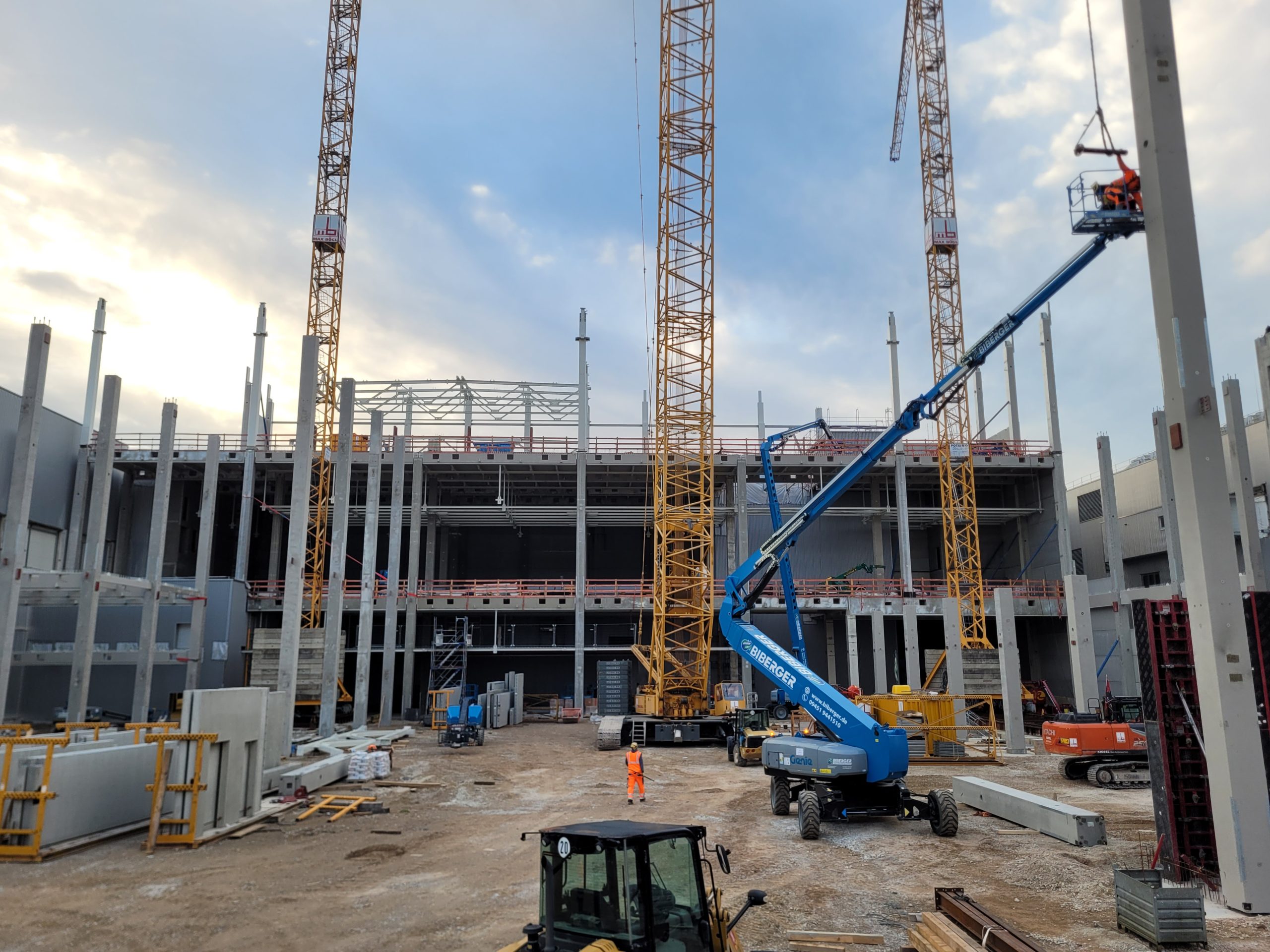

Obszar produkcyjny dla branży samochodowej w Monachium, zlokalizowany w pobliżu parku olimpijskiego, zajmuje powierzchnię około 500 tysięcy metrów kwadratowych i obejmuje ponad 30 budynków produkcyjnych i administracyjnych. Jako część transformacji fabryki w Monachium powstaje budynek nowej blacharni w miejscu gdzie dawniej znajdowały się budynki lakierni. Budynek jest realizowany na potrzeby funkcjonowania urządzeń produkcyjnych do budowy nadwozi samochodowych oraz dostarczania poszczególnych części lub zespołów do budowy nadwozi samochodowych.

Biuro projektów MTA Engineering na zlecenie biura projektowego Bergmeister zrealizowało projekt warsztatowy konstrukcji stalowej w tym części zespolonych wraz z obliczeniami połączeń węzłowych dla dachu i podestów dachowych w budynku TP04 o wymiarach w rzucie 205mx85m.
Wielkość modelu 3D oraz stopień detalizacji dostarczały zespołowi wielu wyzwań. Zamodelowano i wydano dokumentacją warsztatową i montażową dla ok 7 385 ton stali.

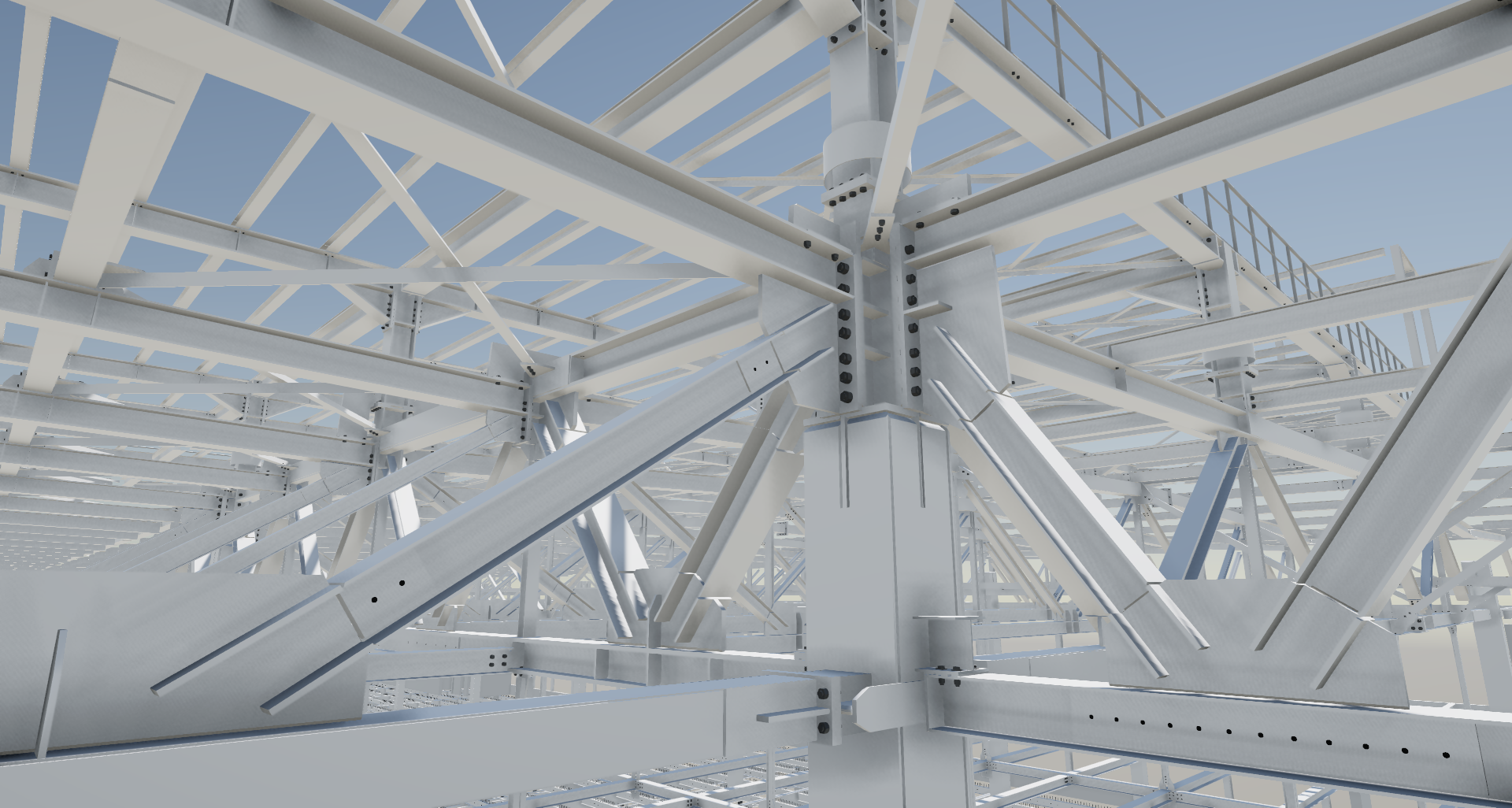

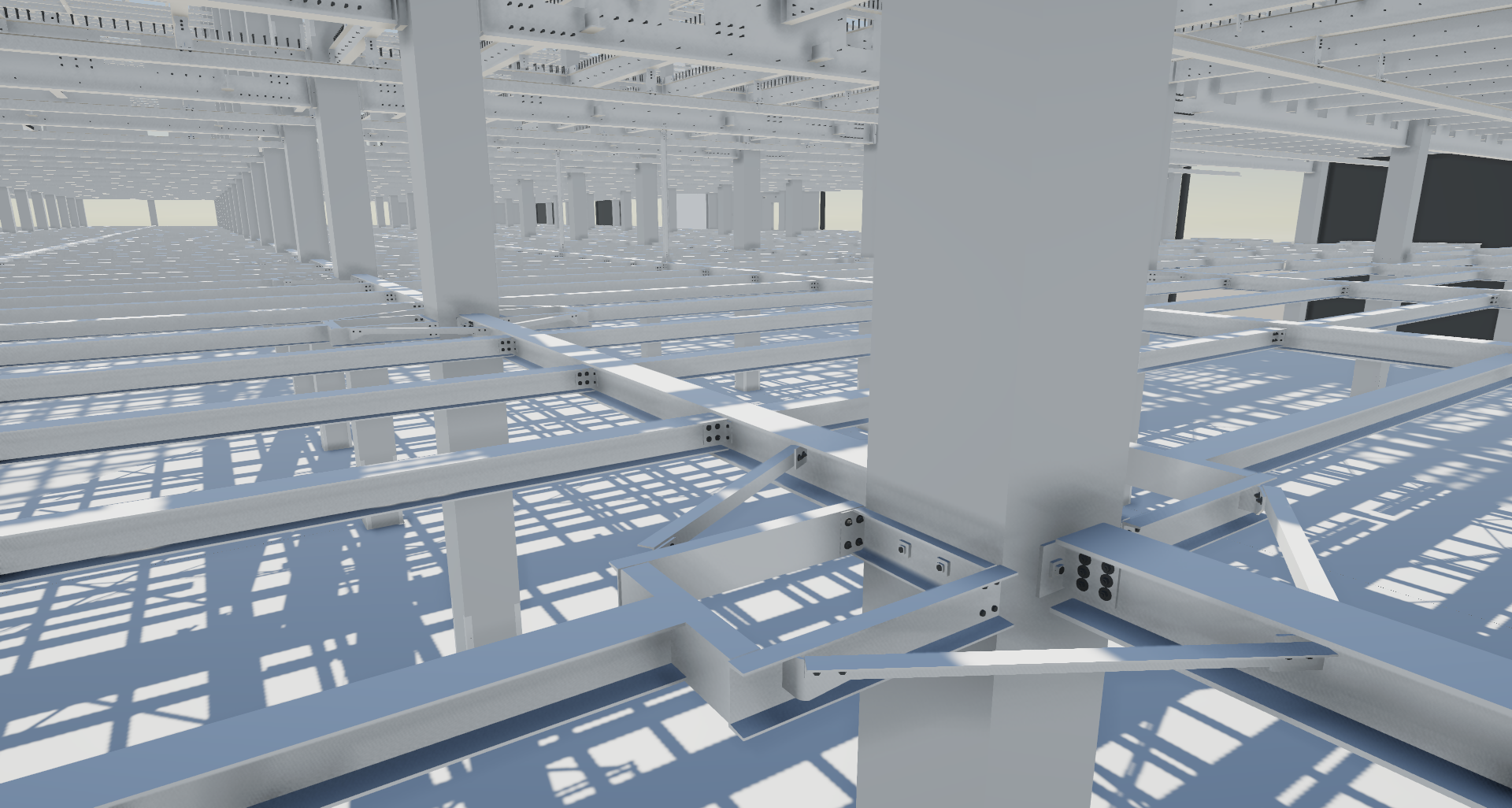

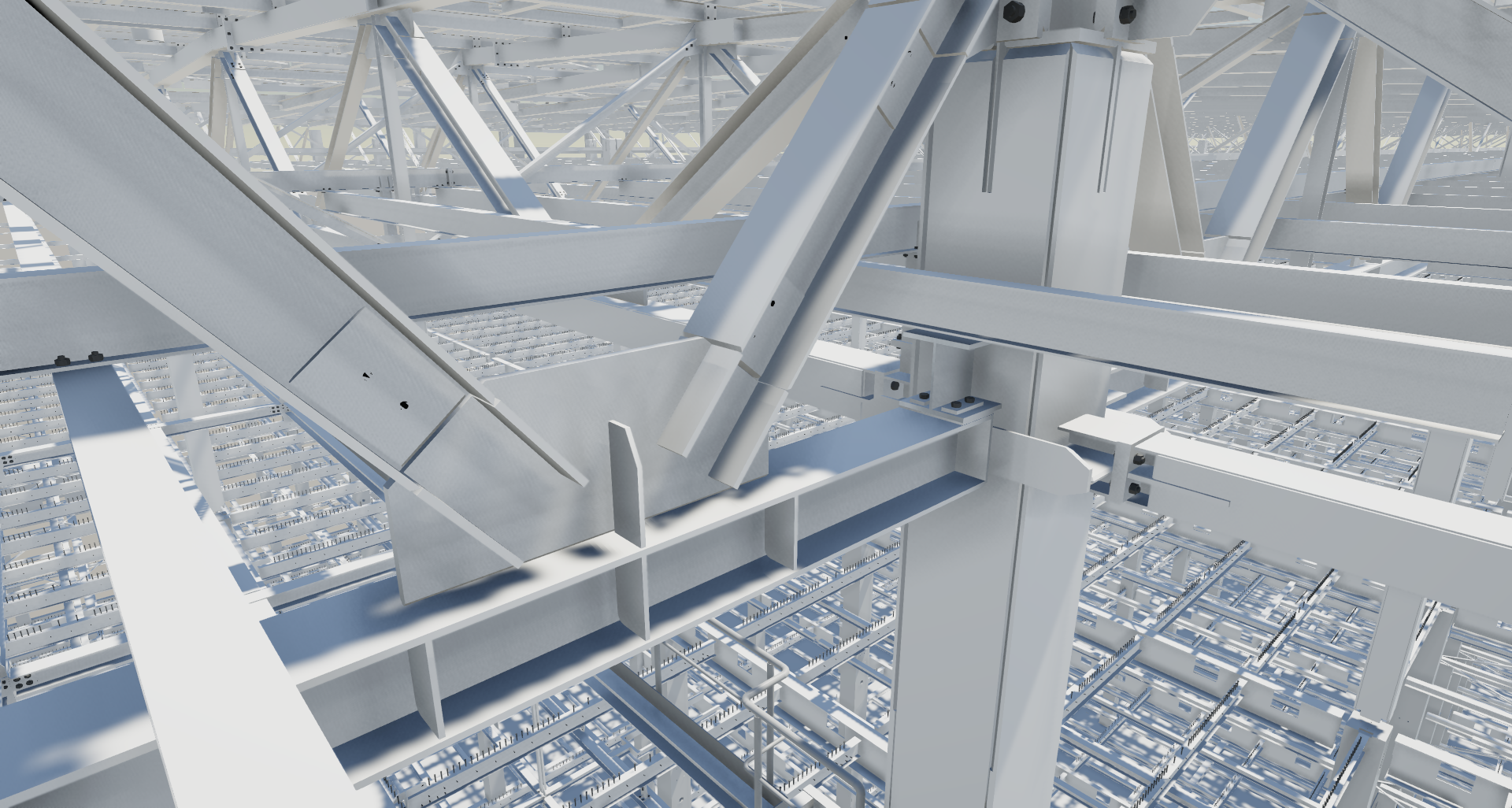

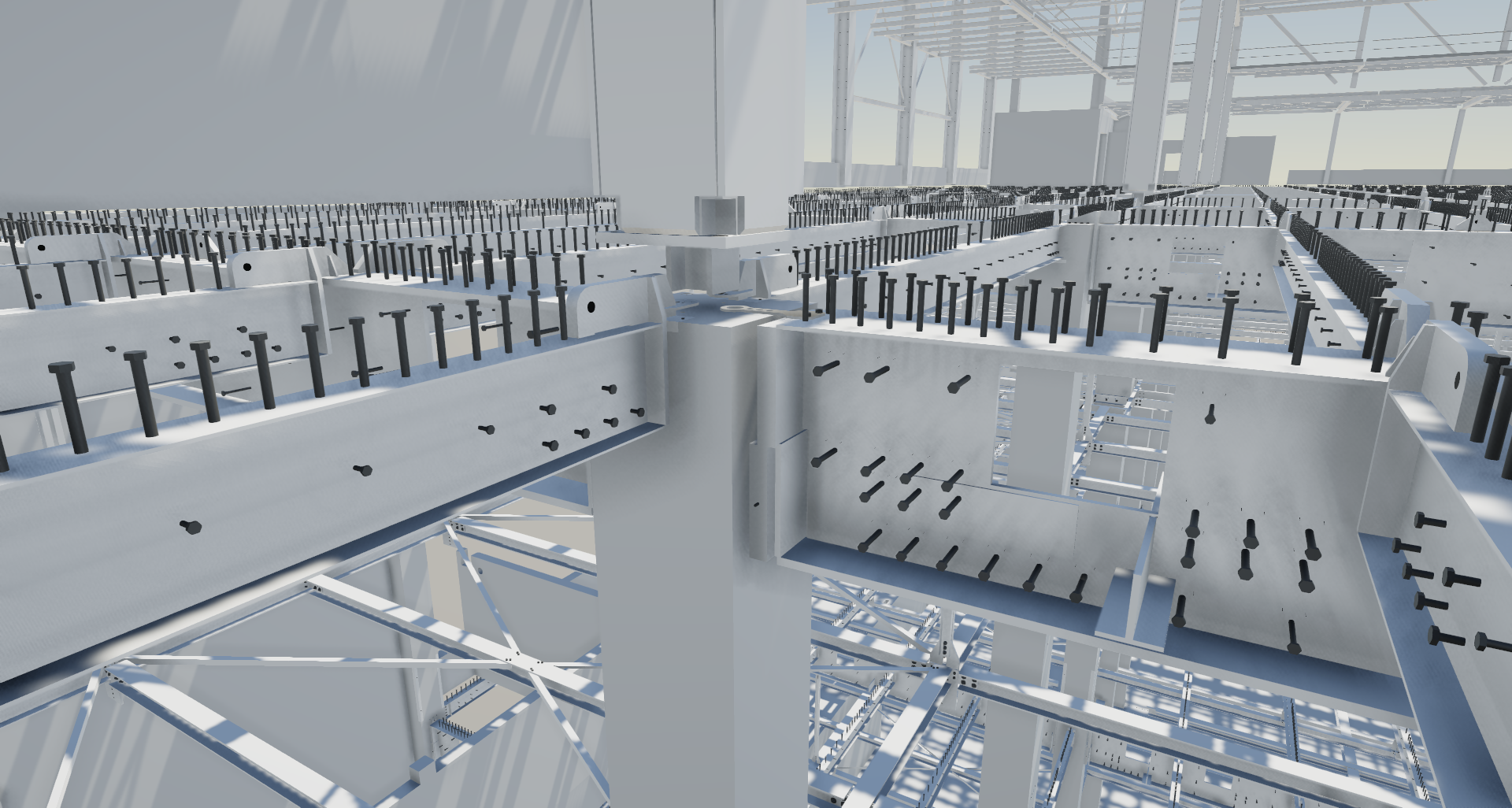

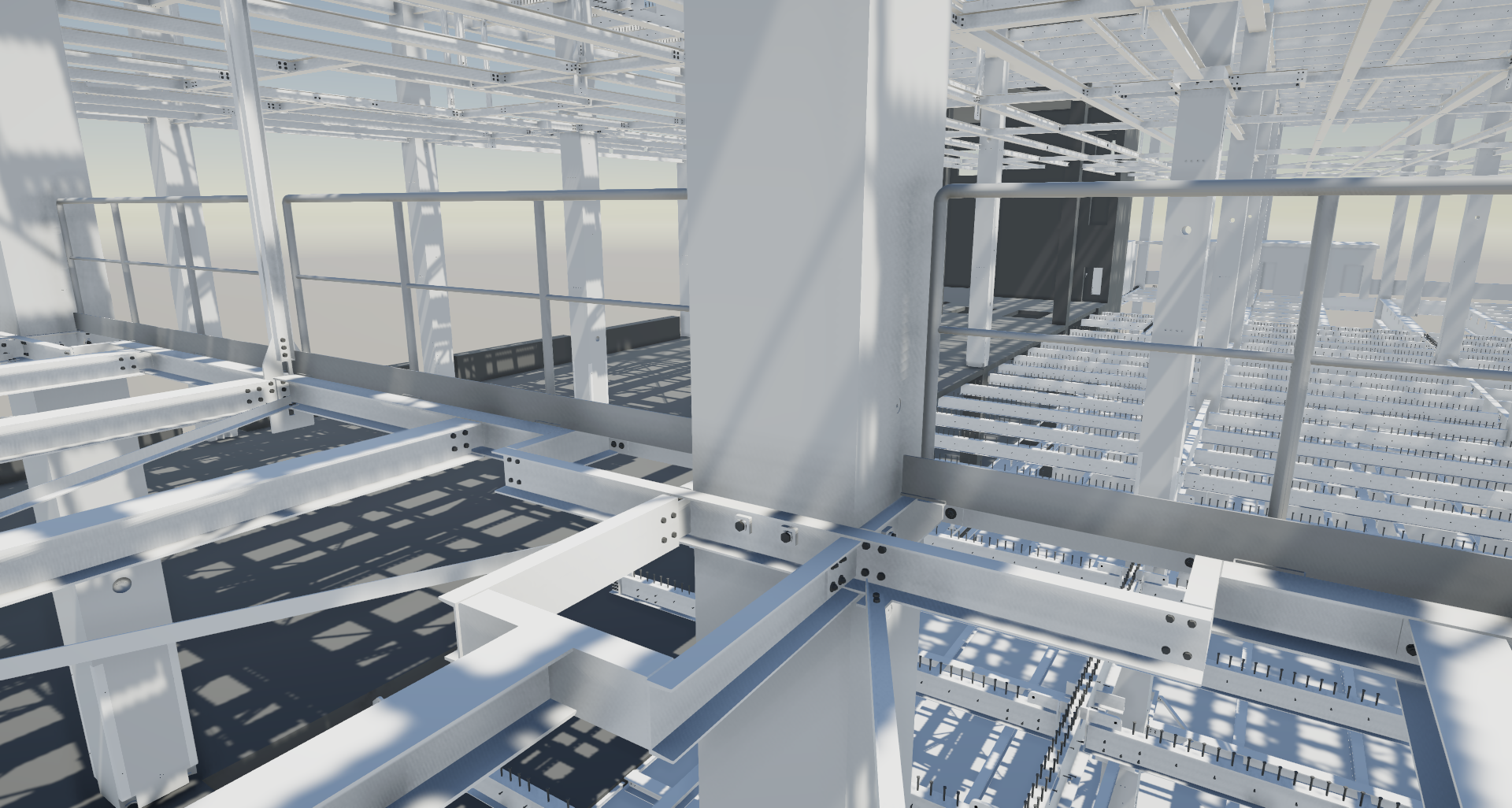

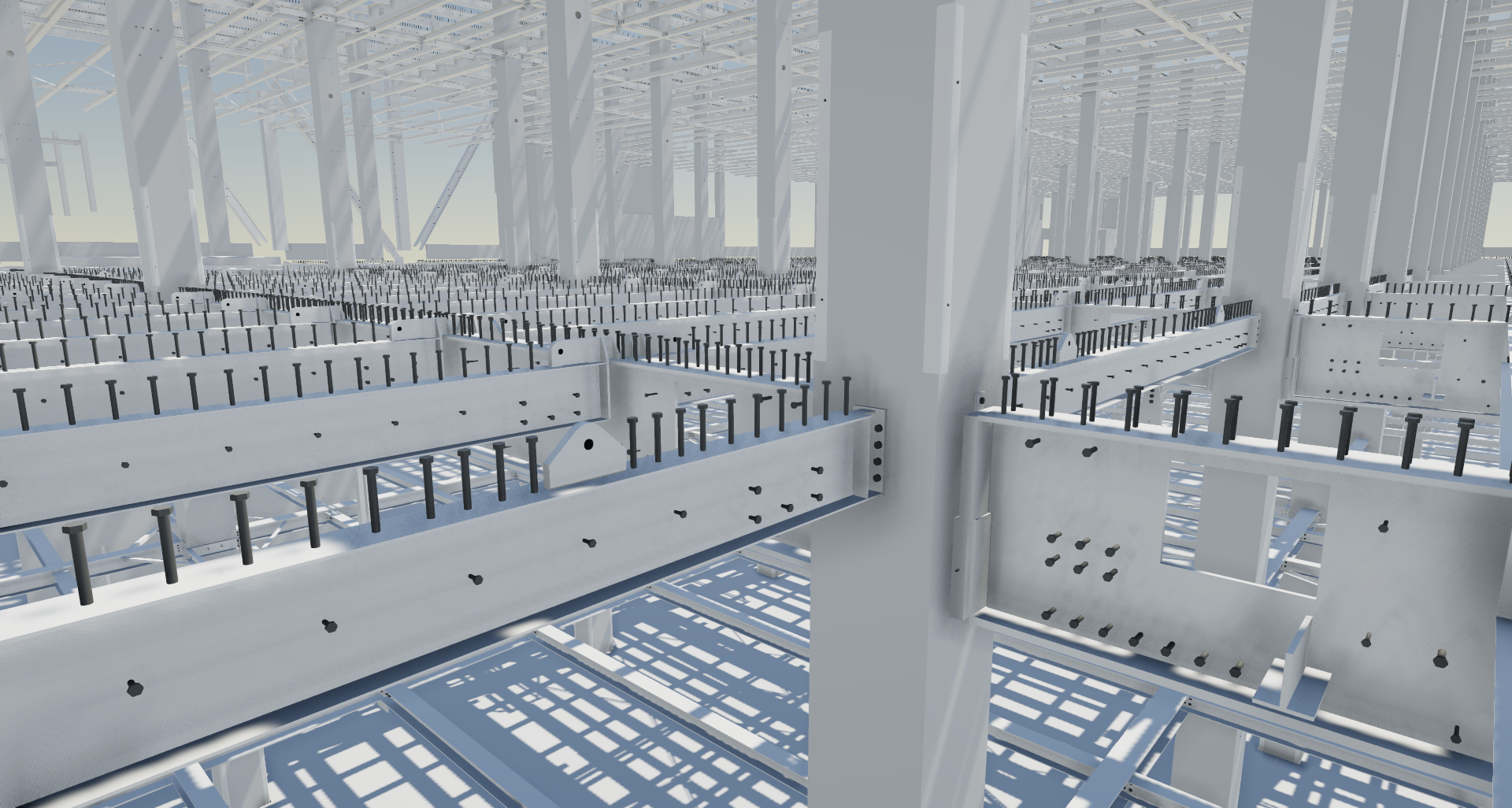

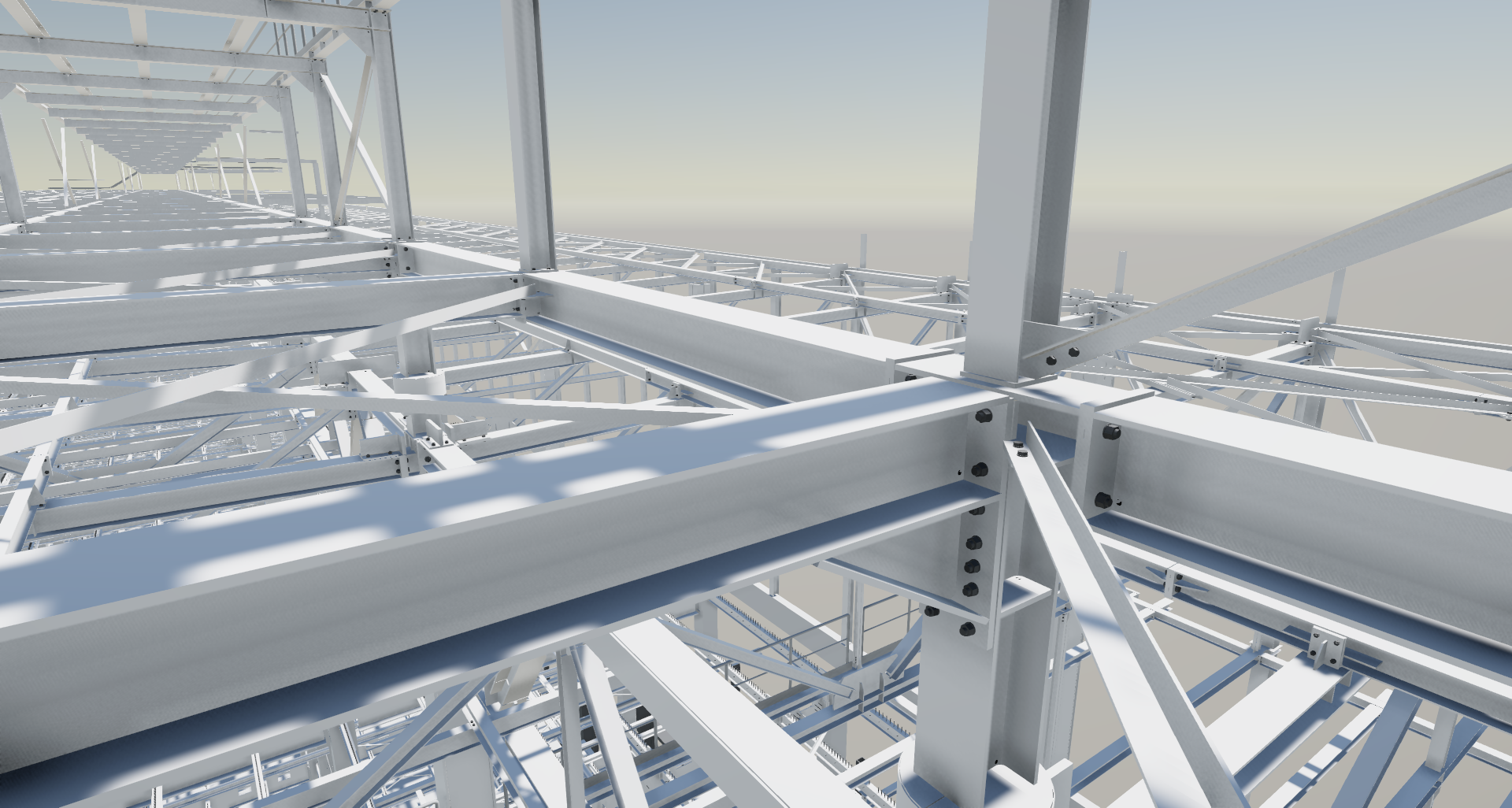

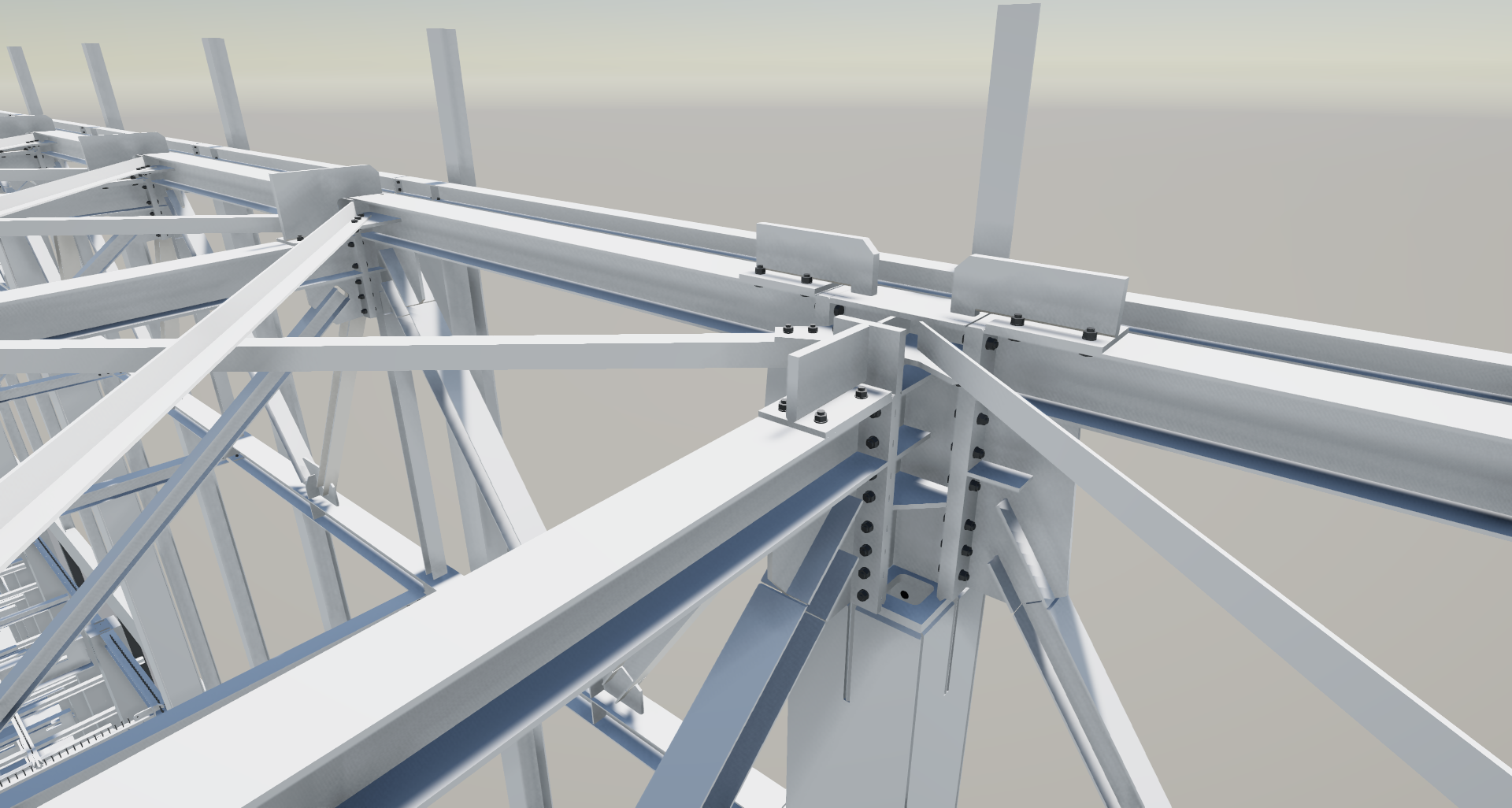

W programie Tekla Structures wykonany został kompletny model 3d wraz z planami montażowymi, dokumentacją warsztatową i plikami NC dla obrabiarek sterowanych numerycznie. Dodatkowo wytwórnia korzystała z generowanych plików CAM. Dla konstrukcji zespolonych korzystano z funkcji Tekli do wyznaczania lokalizacji kołków Nelsona, które maszynowo były oznaczane na elementach stalowych. Koordynacja całości prac zespołu prowadzona była z wykorzystaniem chmurowego rozwiązania Trimble Connect.

Production area of automotive sector in Munich , located near the Olympic Park, covers an area of around 500,000 square metres and includes more than 30 production and administrative buildings. As part of the transformation of the Munich plant, a new body shop building is being constructed on the site where the paint shop buildings were formerly located. The building is being constructed for the operation of the production facilities for car body construction and the supply of individual parts or assemblies for car body construction.

MTA Engineering, commissioned by the Bergmeister design office, carried out the workshop design of the steel structure including composite parts, together with calculations of the steel connections for the roof and roof platforms in the TP04 building with dimensions in plan 205mx85m.
The size of the 3D model and the degree of detailing provided the team with many challenges. Workshop and erection documentation for approximately 7,385 tonnes of steel was modelled and issued.

complete 3d model was created in Tekla Structures, along with assembly plans, workshop documentation and NC files for the numerically controlled machine tools. In addition, the fabrication shop used generated CAM files. For composite structures, the Tekla function was used to determine the location of Nelson studs, which were machine-marked on the steel elements. Coordination of all the team’s work was carried out using the Trimble Connect cloud-based solution.
