FRONT RANGE POWERPLANT ELEVATOR UNIT 1

Category	Small Scale Projects
Year	2025
Country	Poland
Organization	Anatomic Iron Poland
Author	Anatomic Iron Poland
Place of construction	FOUNTAIN, COLORADO
Tags	Tekla Structures

Projekt Front Range Power obejmował zaprojektowanie, uszczegółowienie i koordynację elementów ze stali konstrukcyjnej dla podwyższonych platform i struktur dostępu dodanych do istniejącego obiektu. Zakres obejmował pełną konstrukcję stalową dla każdej platformy, a także stal konstrukcyjną dla wieży windy, bram platform, tymczasowych stężeń i schodów.
Kluczowym aspektem projektu była integracja nowej samonośnej stalowej ramy z istniejącym budynkiem. Wymagało to dopasowanych rozwiązań połączeń i precyzyjnej koordynacji w celu zapewnienia zgodności z istniejącymi wcześniej warunkami konstrukcyjnymi. Konstrukcja ta składa się z pionowych i poziomych stężeń wraz z belkami i słupami, zapewniając odporność na wiatr, sejsmikę, śnieg i obciążenie czynne.
W szczególności wieża windy wymagała dużej liczby połączeń usztywniających, aby spełnić wymagania dotyczące obciążenia konstrukcyjnego i stabilności. Zwrócono szczególną uwagę na te elementy, aby zapewnić bezpieczeństwo w różnych scenariuszach obciążenia i łatwość budowy.
Projekt został w całości zamodelowany i uszczegółowiony w Tekla Structures, co pozwoliło na płynną koordynację wszystkich komponentów, w tym połączeń spawanych i śrubowych. Użycie Tekla gwarantuje dostarczenie precyzyjnych rysunków warsztatowych, dopasowanie istniejących struktur i zminimalizowanie nieprzewidzianych problemów podczas instalacji.

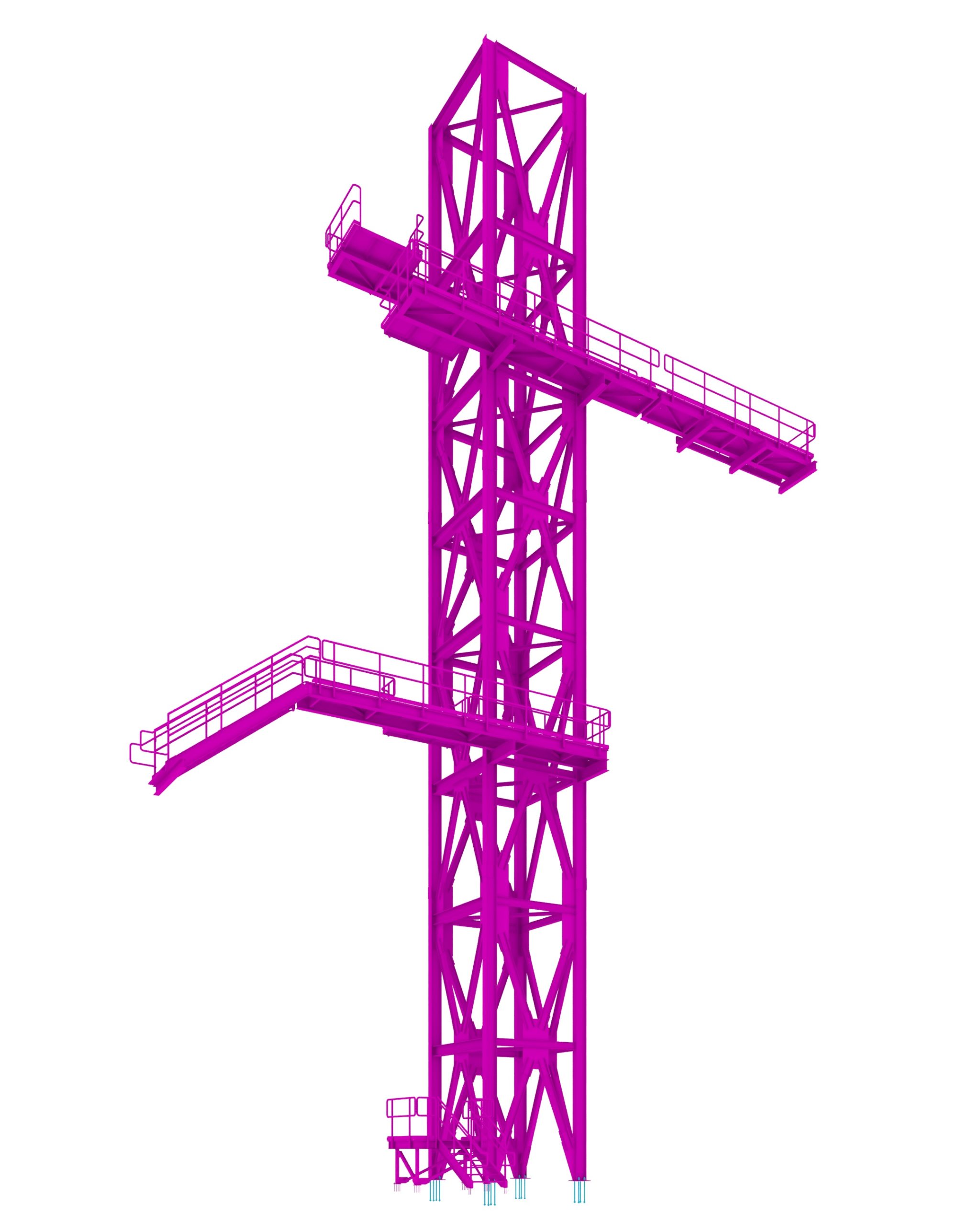

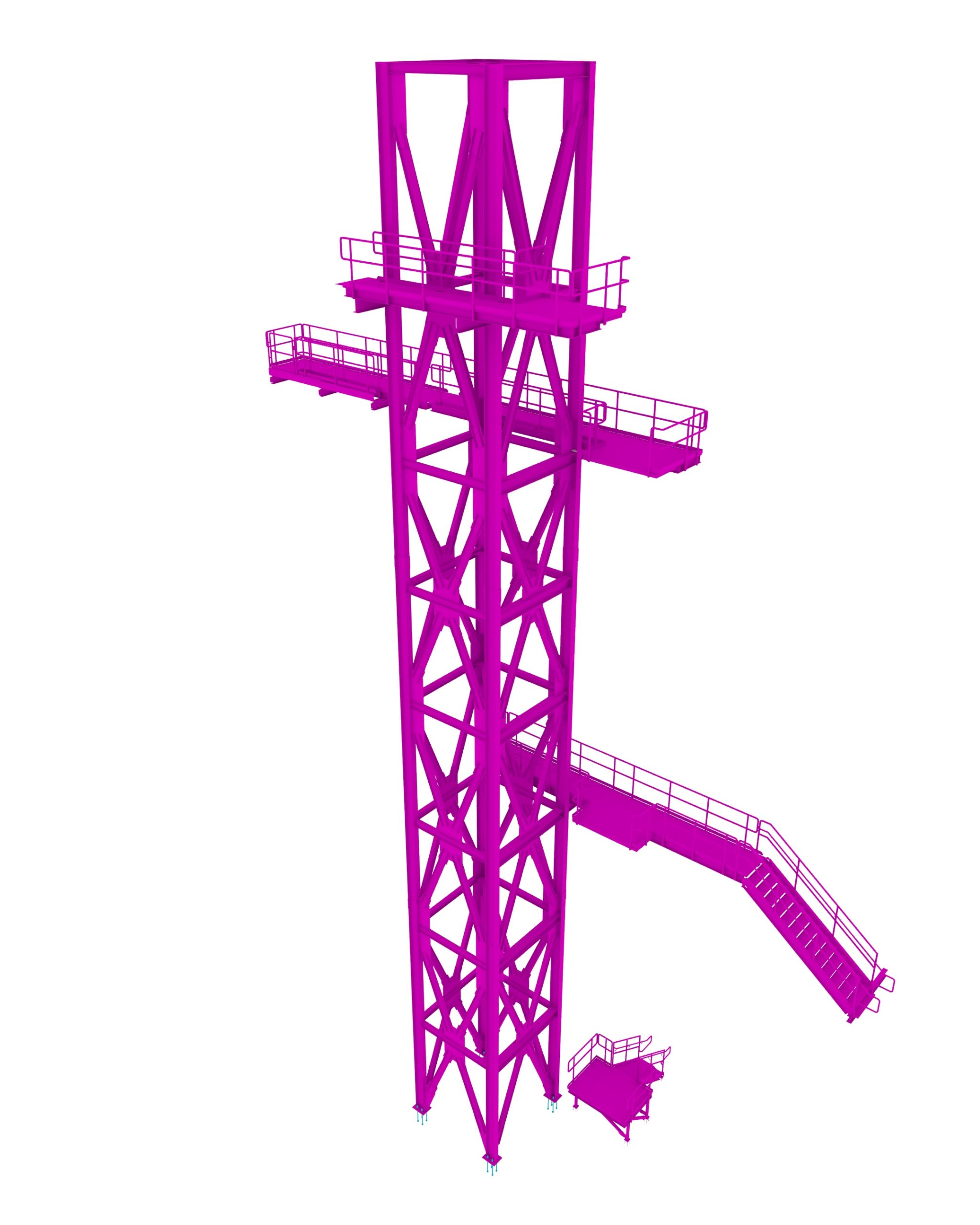

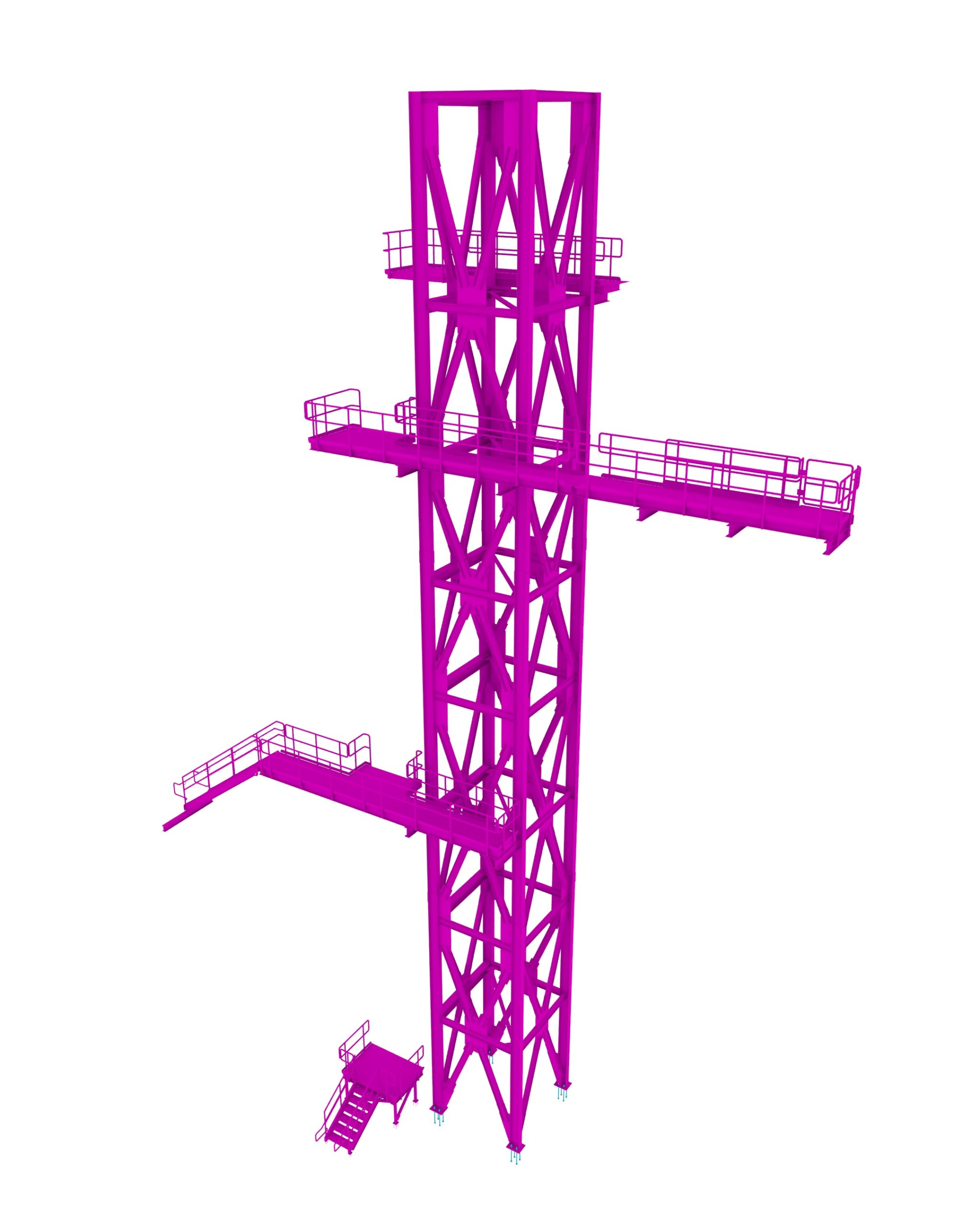

The Front Range Power project involved the design, detailing, and coordination of structural steel elements for elevated platforms and access structures added to an existing facility. The scope included the full steel structure for each platform, as well as the structural steel for the elevator tower, platform gates, temporary bracing, and stairs.
A critical aspect of the design was integrating the new self-supporting steel frame into the existing building. This required tailored connection solutions and precise coordination to ensure compatibility with pre-existing structural conditions. This structure is composed of vertical and horizontal bracing along with beams and columns, providing resistance against wind, seismic, snow, and live load conditions.

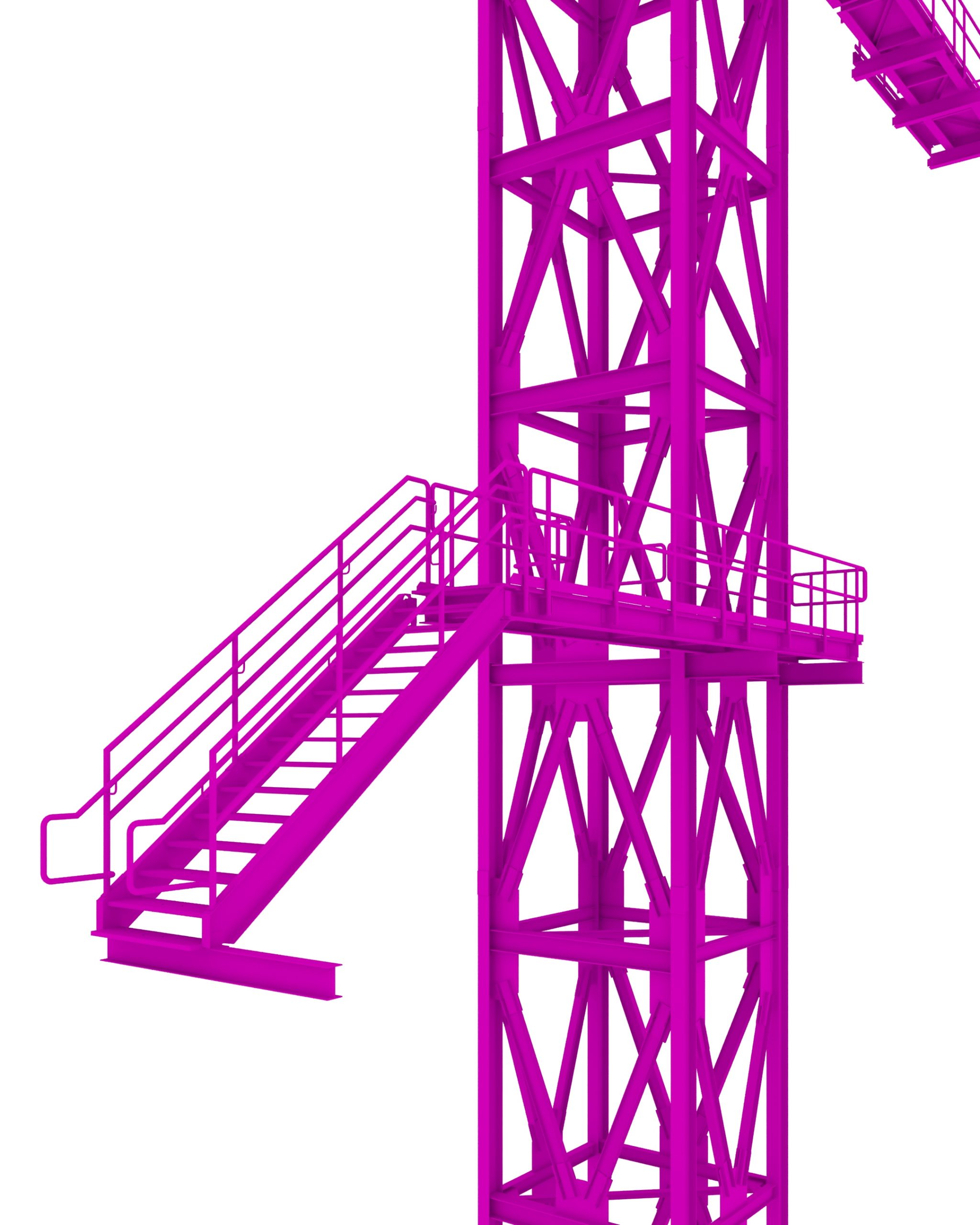

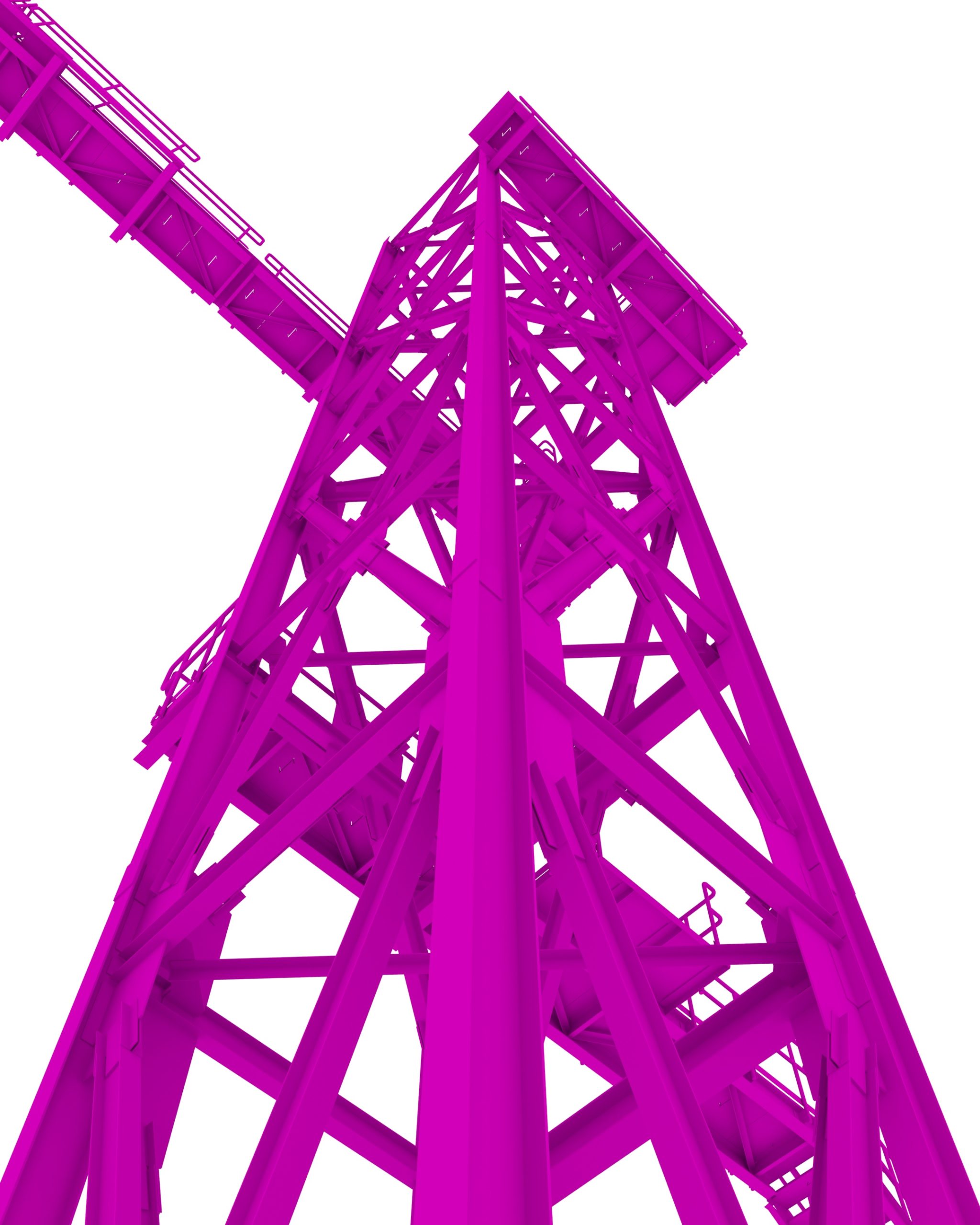

The elevator tower, in particular, required a high concentration of brace connections to meet structural load demands and stability requirements. Careful attention was given to these elements to ensure safety under various loading scenarios and ease of construction.
The project was modeled and detailed entirely in Tekla Structures, allowing for smooth coordination of all components, including field-welded and bolted connections. The use of Tekla guarantees providing precise shop drawings, matching existing structures, and minimizing unforeseen issues during installation.
