Hangende vierkante silos voor truckbelading

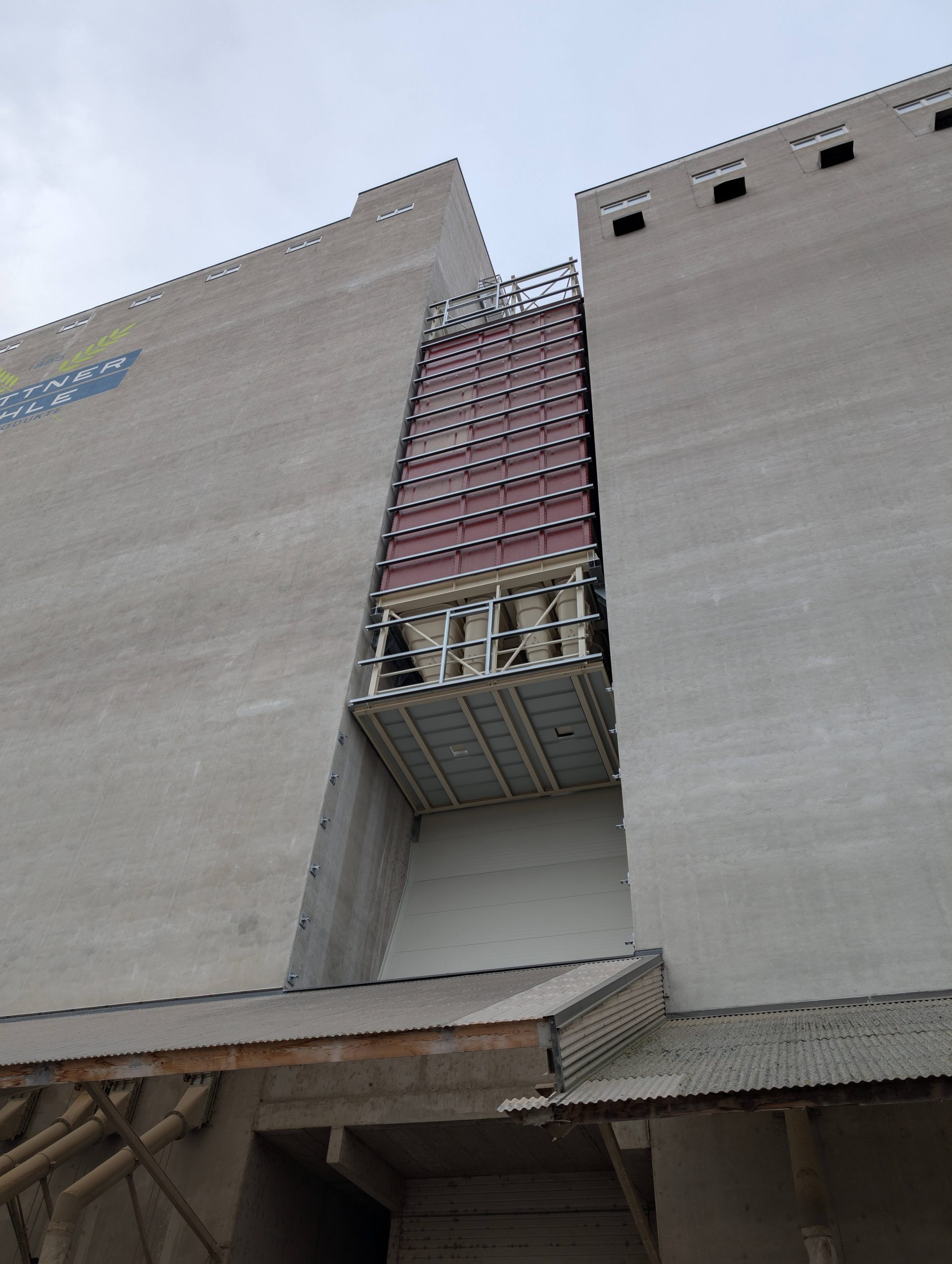

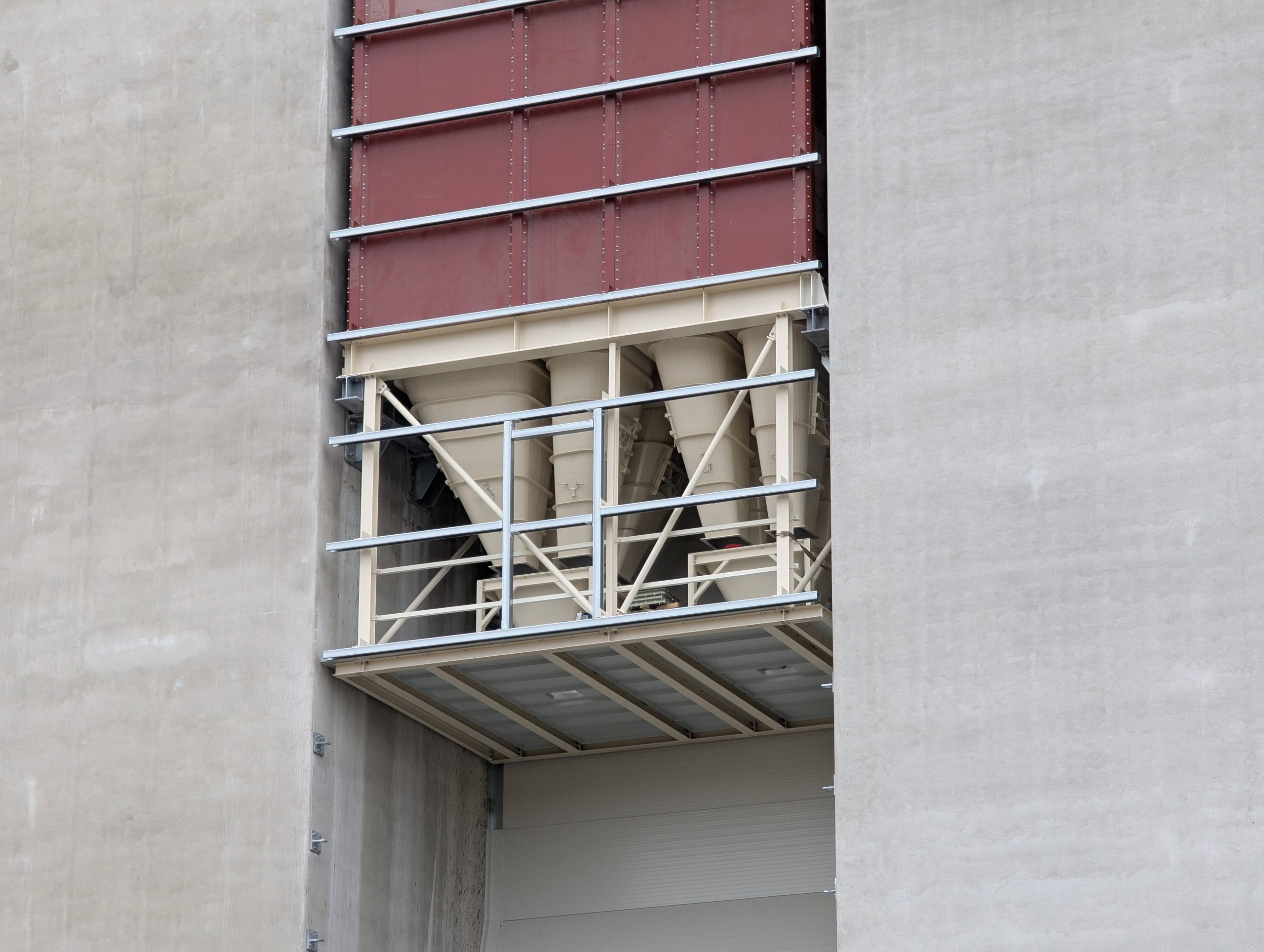

Het vierkante, stalen siloblok voor Plattner Mühle is een uniek silo-project dat TSC Silos heeft gerealiseerd in Oostenrijk. Het betreft een vierkant siloblok met 8 cellen die samen goed zijn voor 300 m³ opslag van gereed product, ofwel zo’n 225 ton aan productgewicht, die 15 meter boven het maaiveld tussen twee bestaande betonnen gebouwen is “opgehangen”. Deze oplossing is ontworpen om maximaal gebruik te maken van de bestaande infrastructuur on-site en een naadloze aansluiting te creëren op bestaande proceslijnen.

Niet op de grond, maar letterlijk tussen twee bestaande gebouwen ingeklemd; een uitdaging die we bij TSC nog niet eerder waren tegengekomen. Hiermee bespaarde de klant niet alleen ruimte, maar werd ook het productieproces verder geoptimaliseerd, zonder ingrijpende verbouwingen en zonder risico een langlopend vergunningstraject aan te moeten gaan.

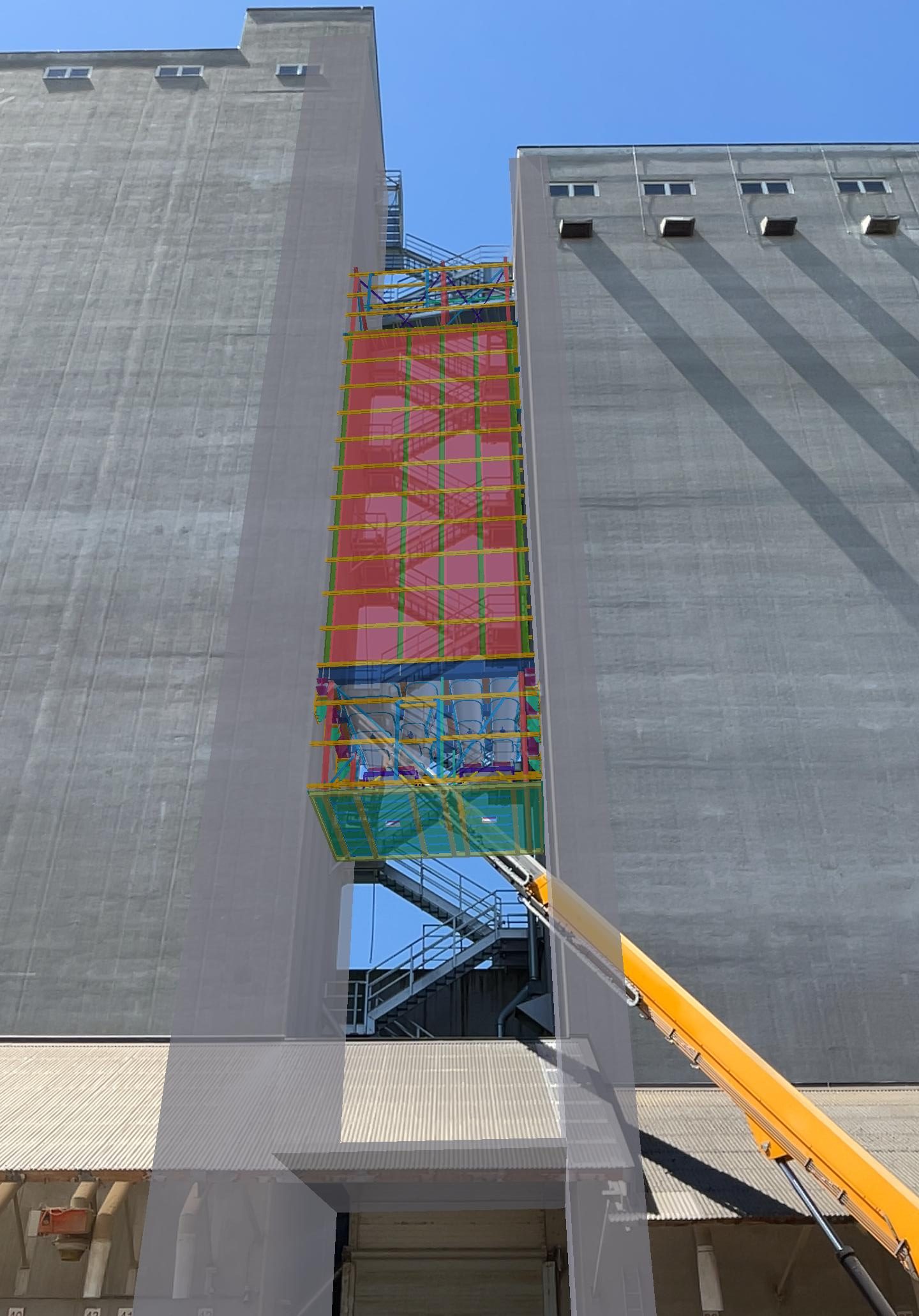

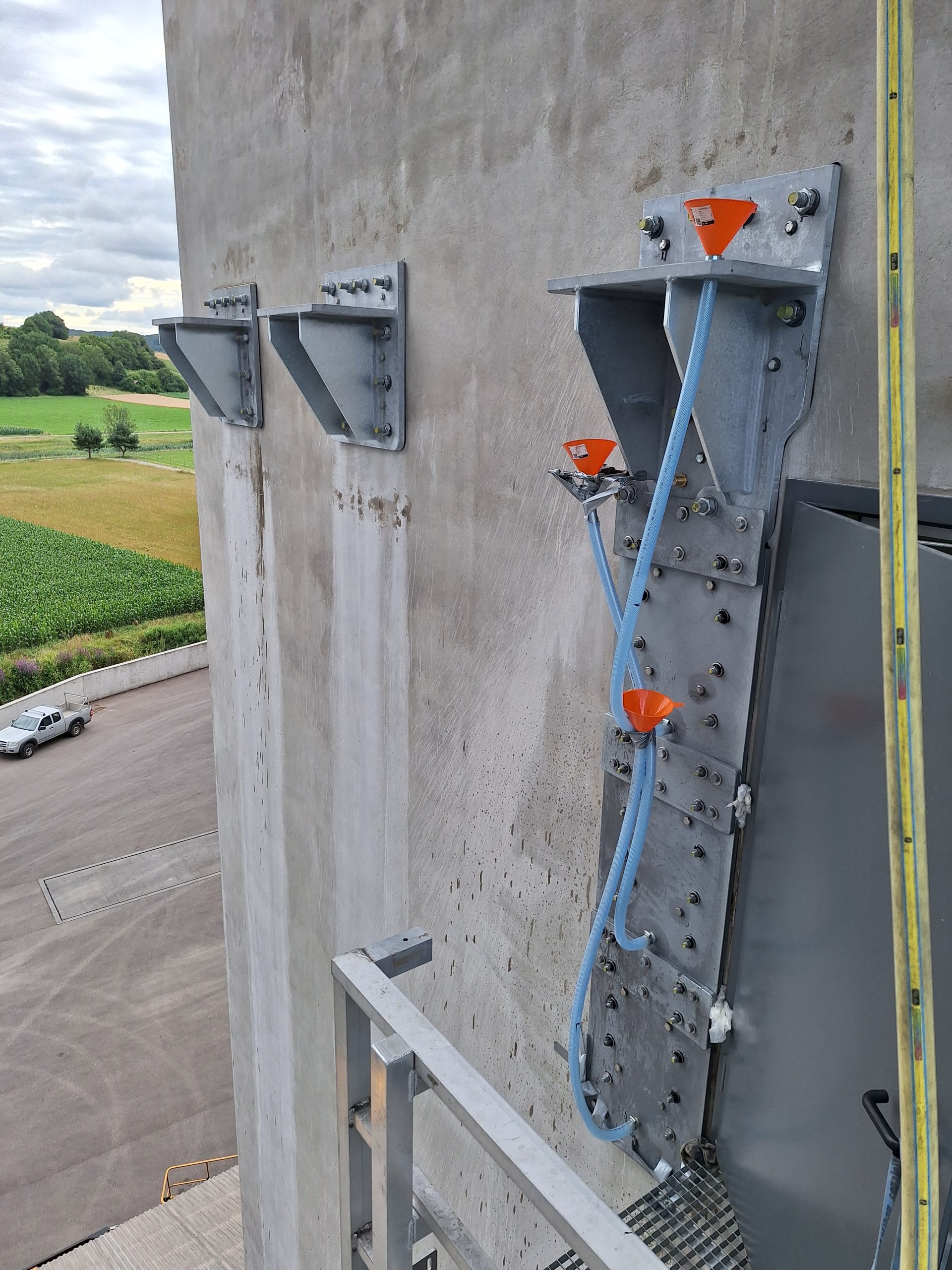

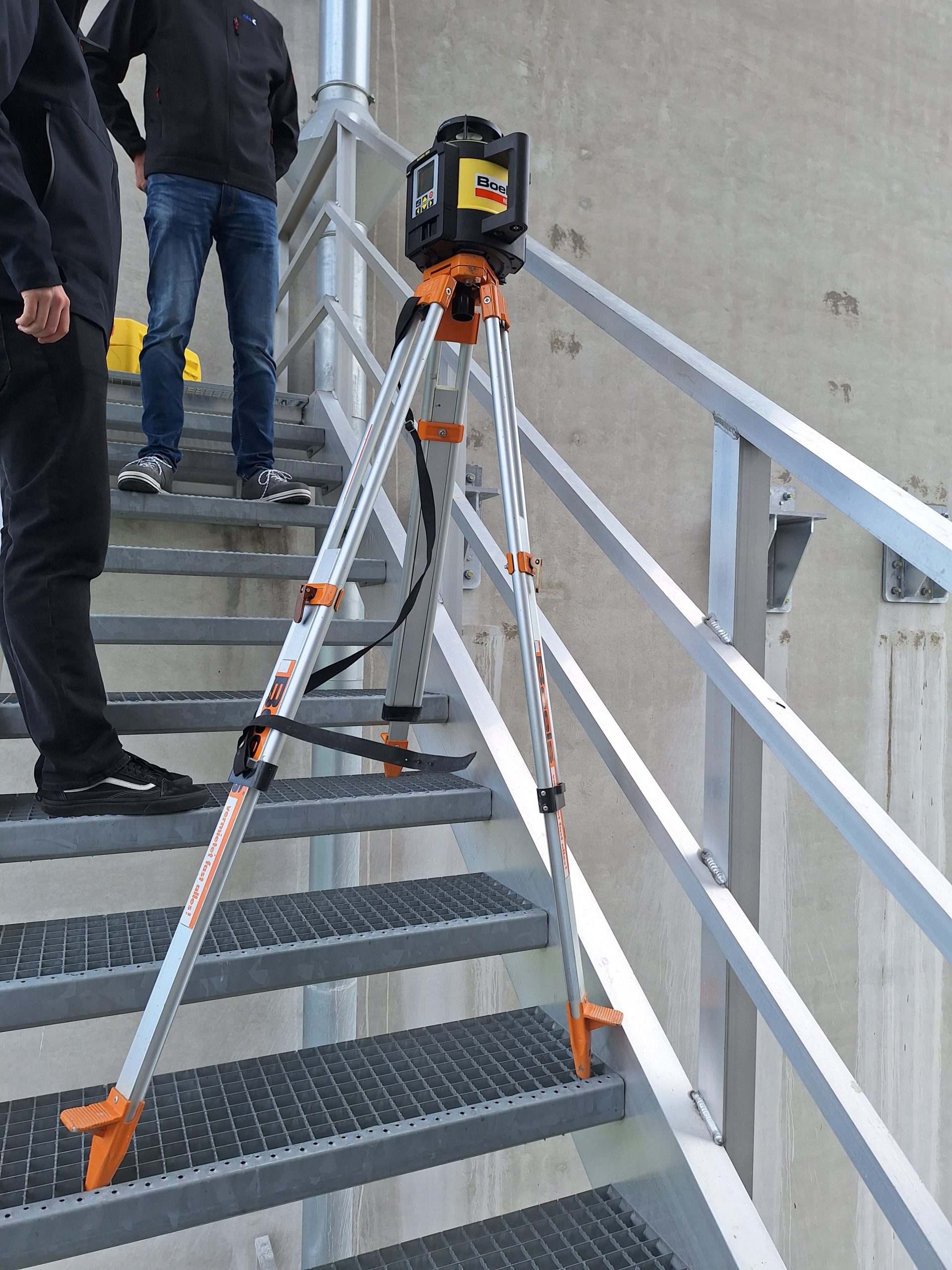

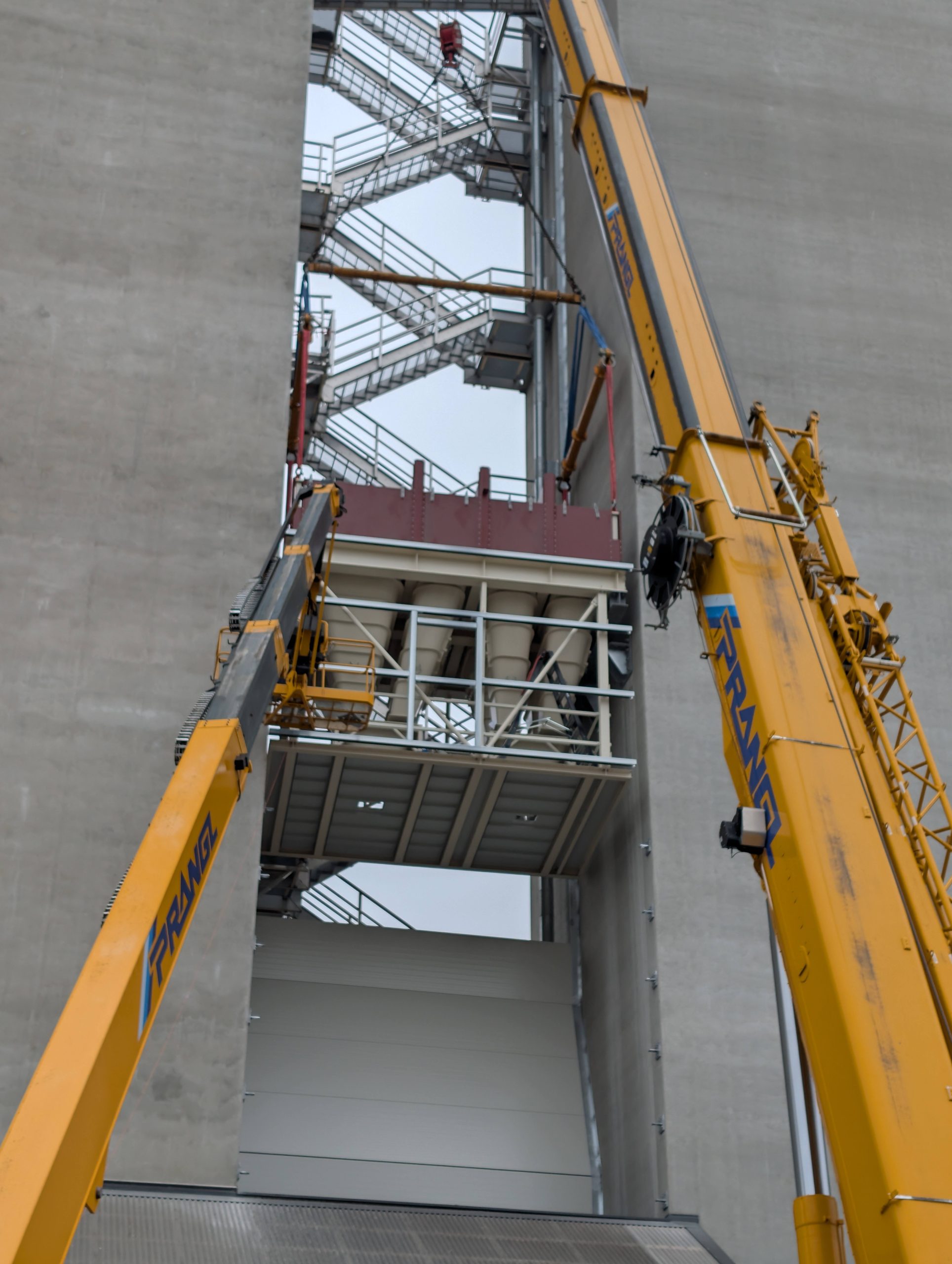

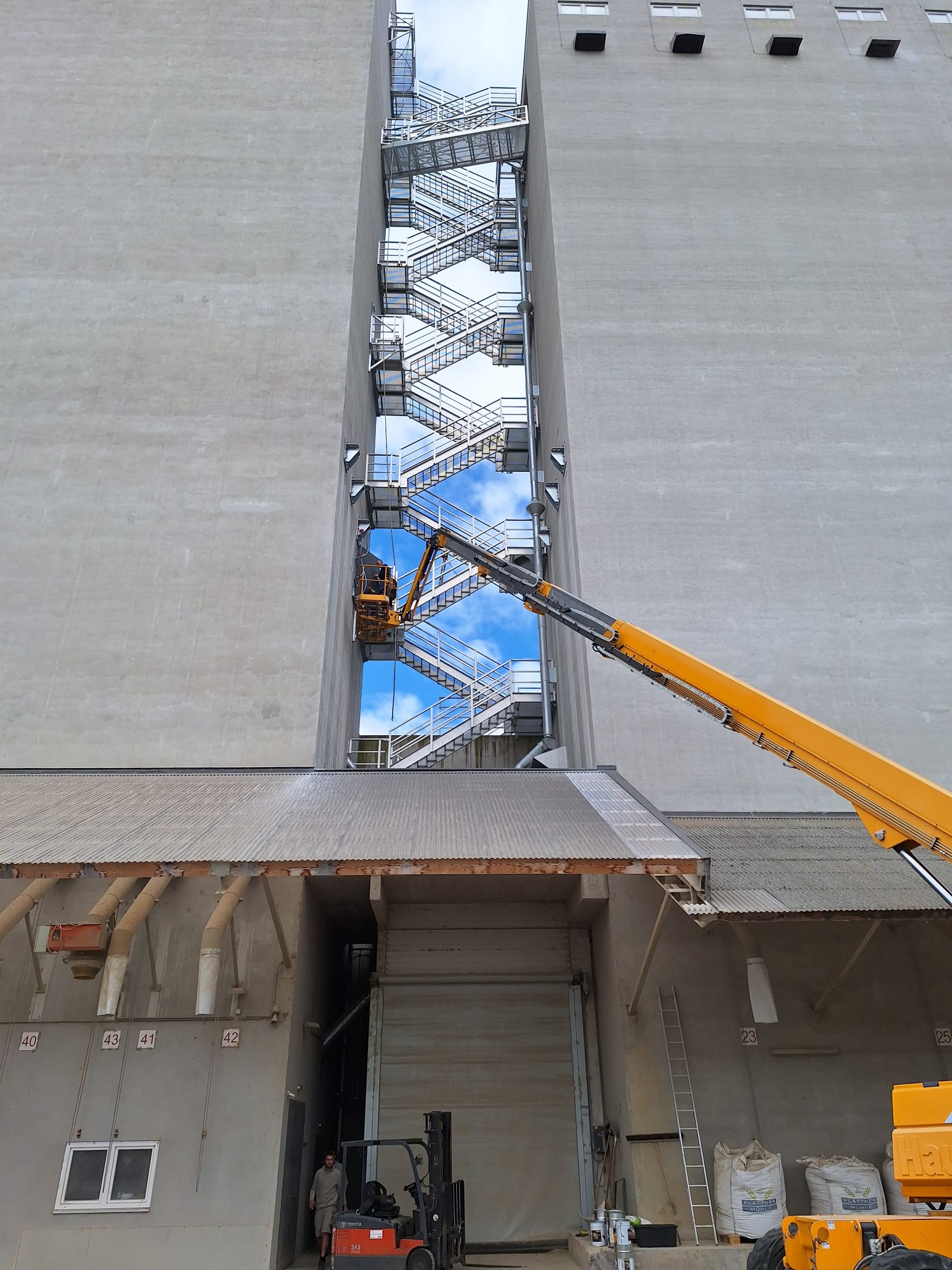

Een van de grootste uitdagingen was de positionering van de staalconstructie op hoogte, binnen de nauwe marges tussen bestaande gebouwen. Uiteraard moest alles eerst op locatie met millimeter-precisie ingemeten worden, waarna het plan om de constructie met het beton te verbinden kon worden uitgevoerd. Speciale consoles met verankering werden in het beton bevestigd, die de basis voor de montage van de staal- en siloconstructies vormden. Om dit alles snel, nauwkeurig en veilig te kunnen doen, werd intensief gebruikgemaakt van Tekla Structures:

– De volledige staalconstructie en silo’s zijn tot op boutniveau gemodelleerd.
– Dankzij clash-controle en nauwkeurige maatvoering werd het risico op fouten op locatie uitgesloten, en werden al voorzieningen in het staal meegenomen voor de aansluitingen die de machinebouwer nodig had.

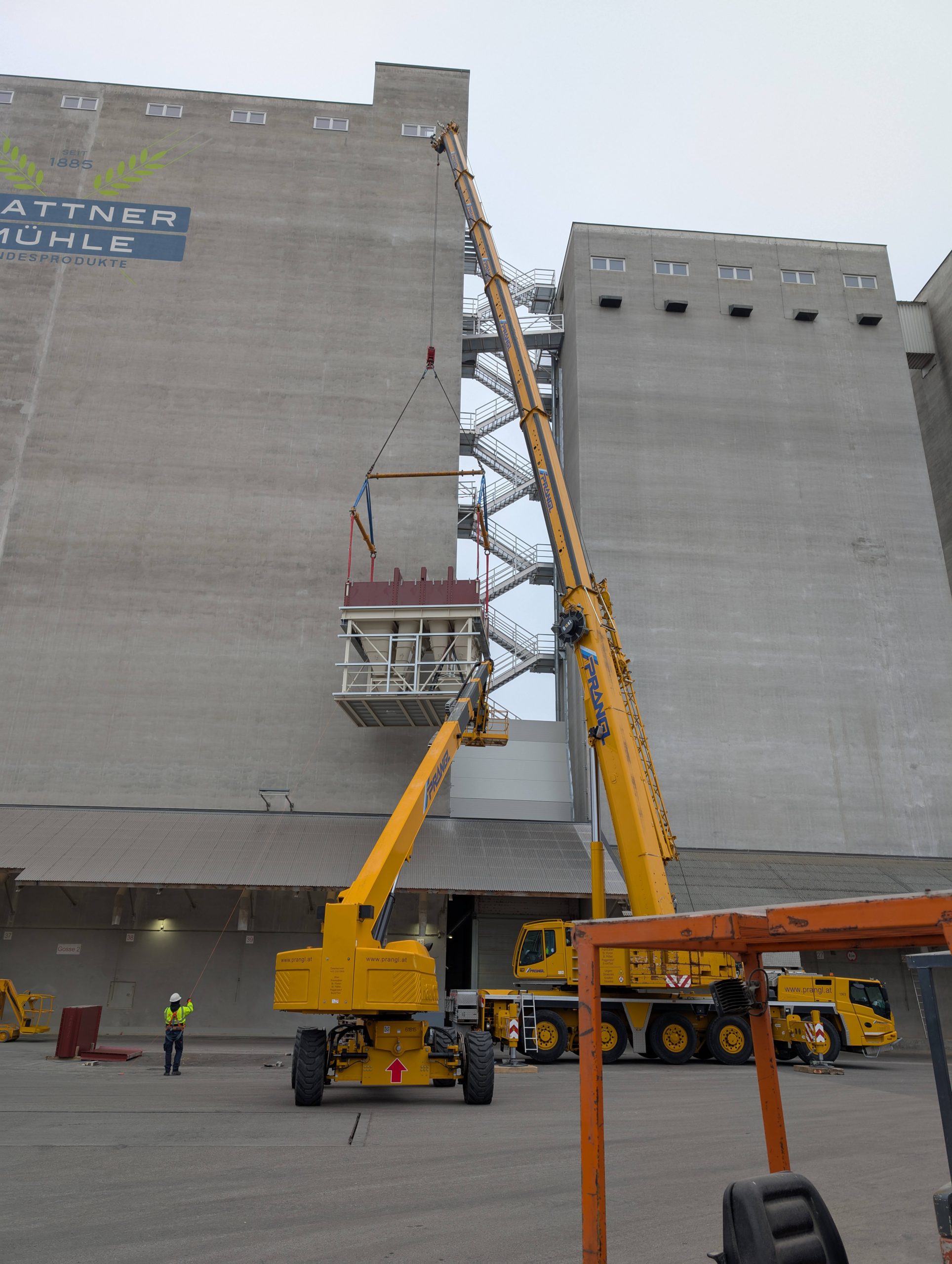

– BIM hielp bij het bepalen van de hijsstrategie.
– Ook werkte het model als gedeeld communicatiemiddel met alle betrokken partijen, van productie tot montage.

Door deze digitale voorbereiding kon een groot deel van de installatie prefab op de grond worden uitgevoerd, wat resulteerde in een efficiënte montagetijd en dus hoge veiligheid tijdens montage.

De modulaire bouwmethode, gecombineerd met gedetailleerde voorbereiding in BIM, maakte het mogelijk om het project in een korte tijdspanne en met minimale verstoring van de bestaande productieomgeving te realiseren. Gebruikmakend van bestaande constructies en proces-infrastructuur, zonder de nood voor een nieuwe fundering. Elk onderdeel paste exact zoals gemodelleerd. Een silo van honderden kubieke meters, zwevend tussen gebouwen, met millimeters speling en een strak montageproces; het project voor Plattner Mühle is er één waar we bij TSC met heel veel trots op terugkijken. De combinatie van precisie-engineering, beperkte ruimte en zware belasting maakte dit tot een technisch en logistiek hoogstandje.
