Hito
| Category | Commercial Projects |
|---|---|
| Year | 2025 |
| Country | Benelux |
| Organization | VAC engineering |
| Project partners | Meerkerk Houtbouw BV, Stieva Metaalbewerking, Stieva Metalen puien, Redie interieurbouw, Van Herten Afbouw, Koelhuis Frigo interieurbouw, Bouter bedrijfskeuken, Van Duijnen horeca- en koeltechniek, Coldtec W-installatie, Van Kessel kanalen en afzuiging, De installatie Vraagbaak, Lichtstudio Helder |
| Author | VAC engineering |
| Co-authors | Stieva Metaalbewerking |
| Client | Bruine Vis BV |
| Place of construction | Scheveningen |
| Tags | PrefabConcreteTekla StructuresTrimble ConnectTimberSteelSketchUp |
Het oorspronkelijke ontwerp ven Elephant voor het project heeft een gewelfde dakvorm naar meerdere kanten wat het zeer uitdagend maakte om te construeren. De staalbouwer STIEVA heeft een model in TEKLA2020 aangeleverd waarop VAC engineering in eerste instantie alleen de dakbalken en dakrekken heeft uitgewerkt. Door de bijzondere vorm van het dak was het een flinke puzzel om op alle stramienen toch hetzelfde type balk toe te passen. Door slim gebruik te maken van constructielijnen is het toch gelukt om het aantal balkmerken te beperken. Ook voor de dakrekken is gezocht naar een standaardisering in maatvoering.
Naarmate het project vorderde is onze rol gegroeid naar coördinator van het BIM-model om de algehele maatvoering af te stemmen en alle gegevens van de diverse betrokken partijen te clashen in het hoofdmodel. De aangeleverde modellen waren zeer divers van bestandsformaat. Daarbij is Trimble Connect een belangrijk hulpmiddel geweest om alle 3D bestanden in het hoofdmodel inzichtelijk te kunnen maken voor alle betrokken partijen. Belangrijke beslissingen en oplossingen zijn ook mede tot stand gekomen aan de hand van het complete model met alle referenties. Daarbij heeft VAC engineering voor diverse clashes een oplossing of nadere ontwerpkeuze aangedragen.
Om de verder communicatie en afstemming in het project verder te stroomlijnen zijn met behulp van het hoofdmodel in Tekla Structures meerdere overzichtstekeningen t.b.v. de uitvoering gegenereerd. Deze zijn ook weer in meerdere bestandsvormen gedeeld zodat andere betrokken partijen hier weer mee aan de slag konden.
Na oplevering zullen de diverse revisiegegevens van de betrokken partijen weer overgenomen worden in het hoofdmodel voor toekomstig onderhoud en eventuele aanpassingen.

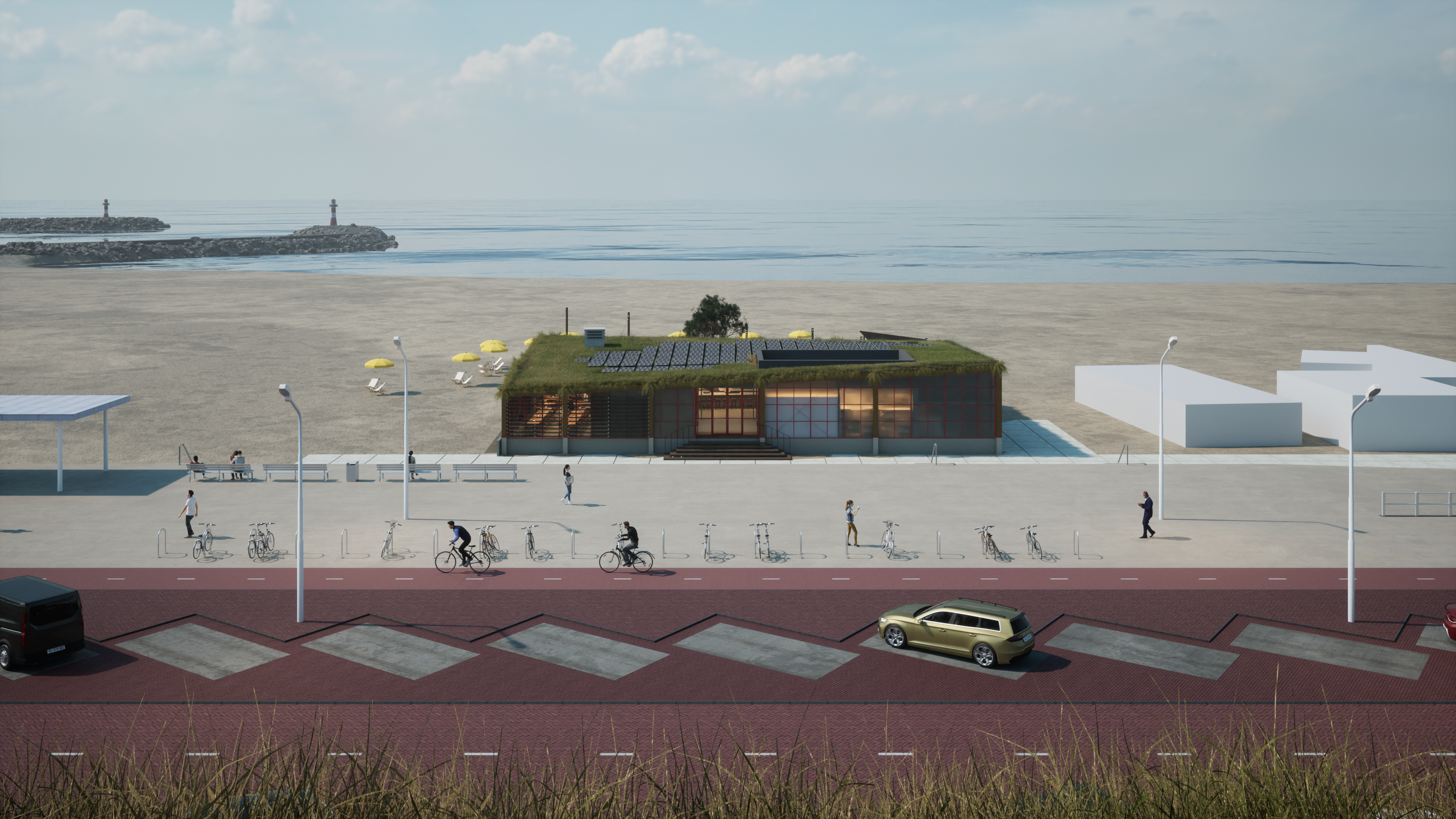

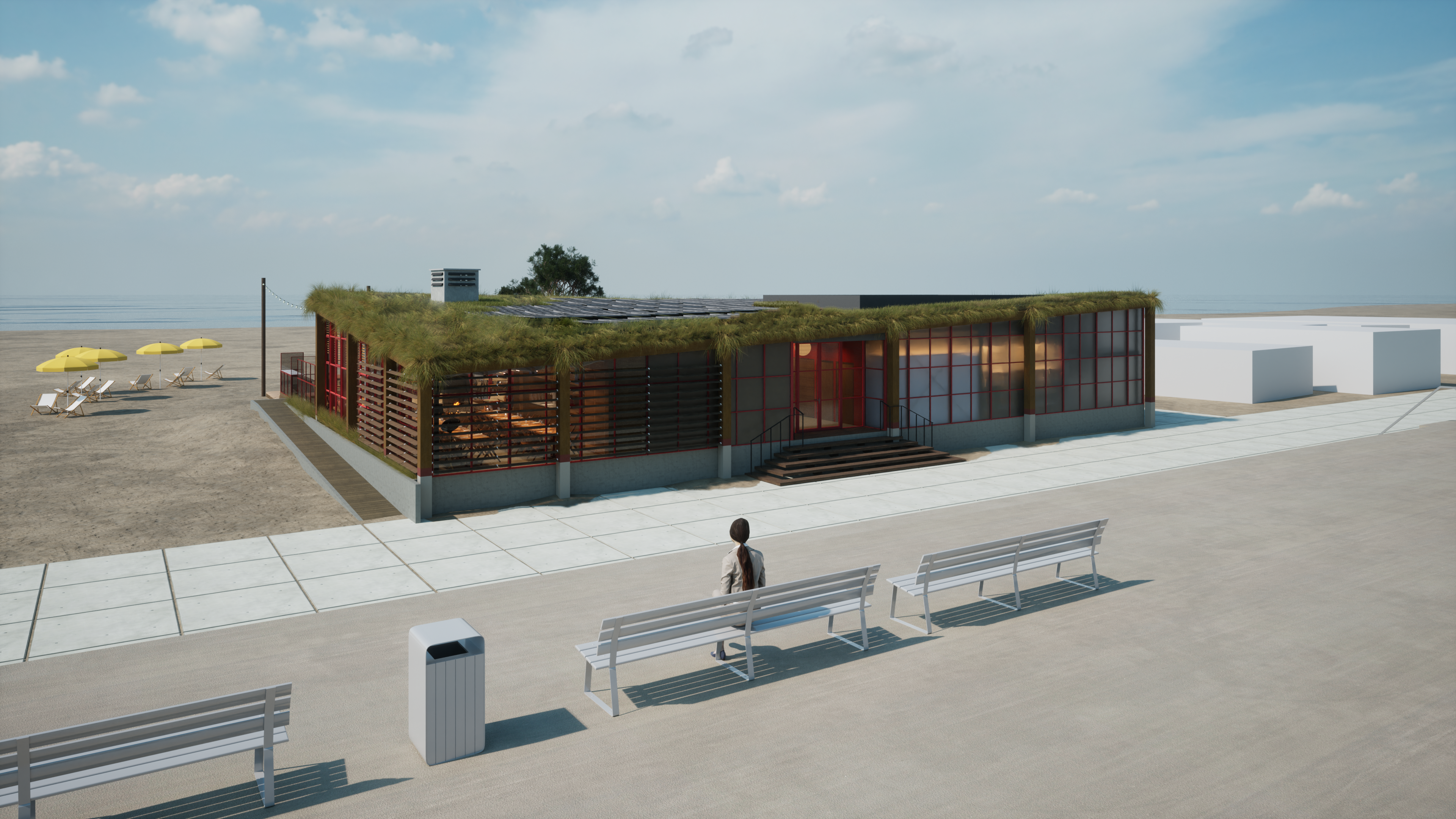

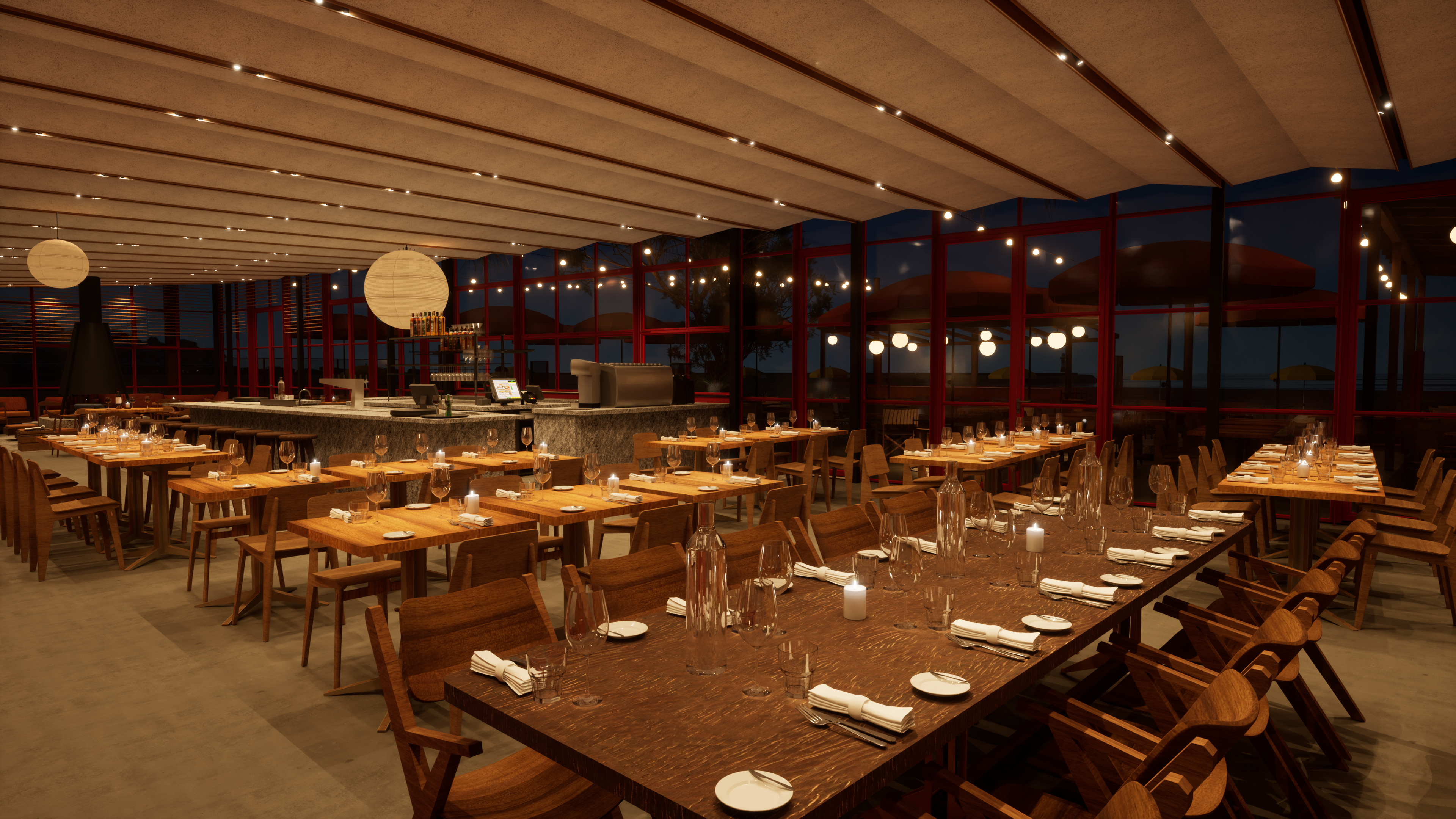

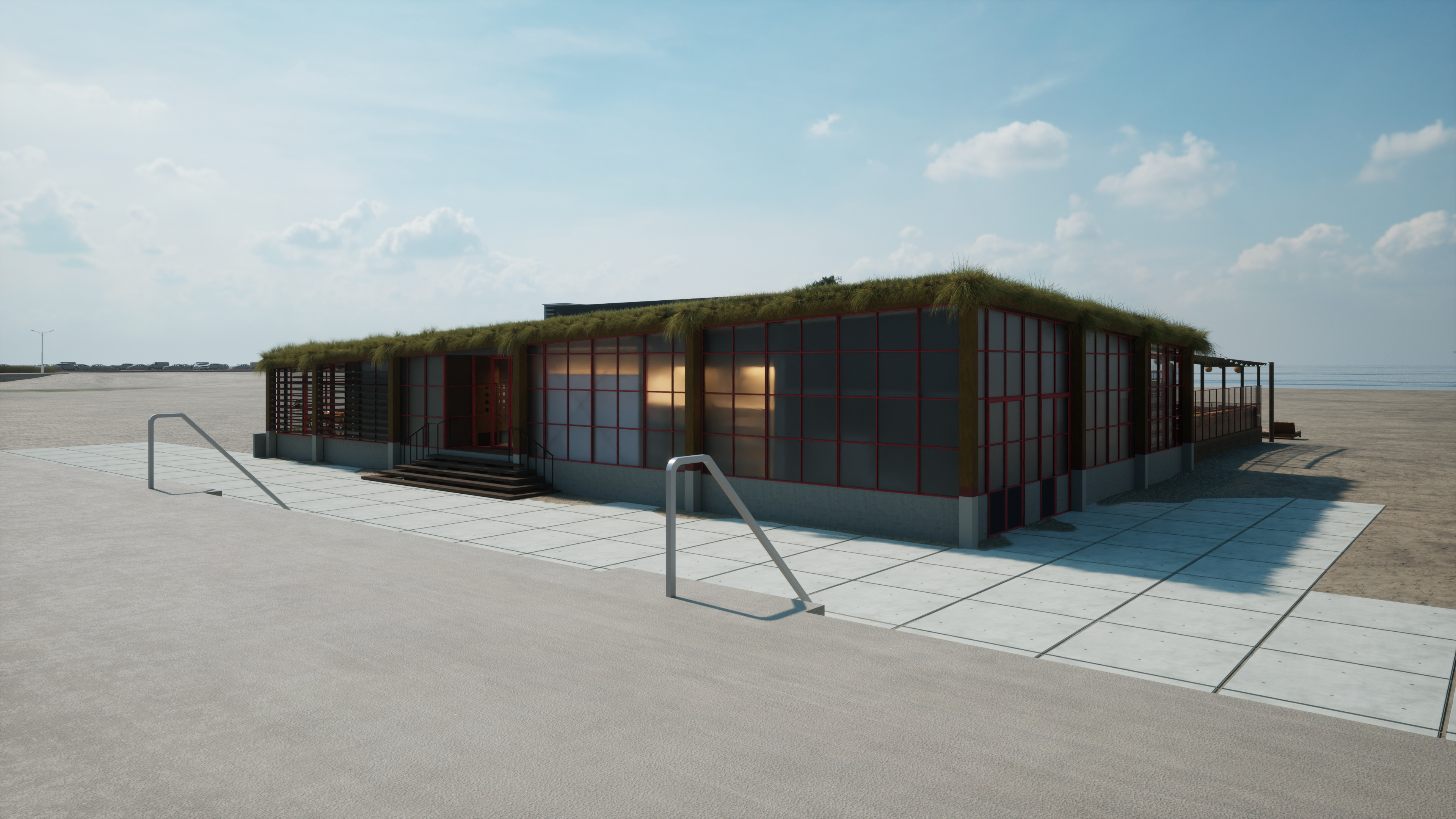

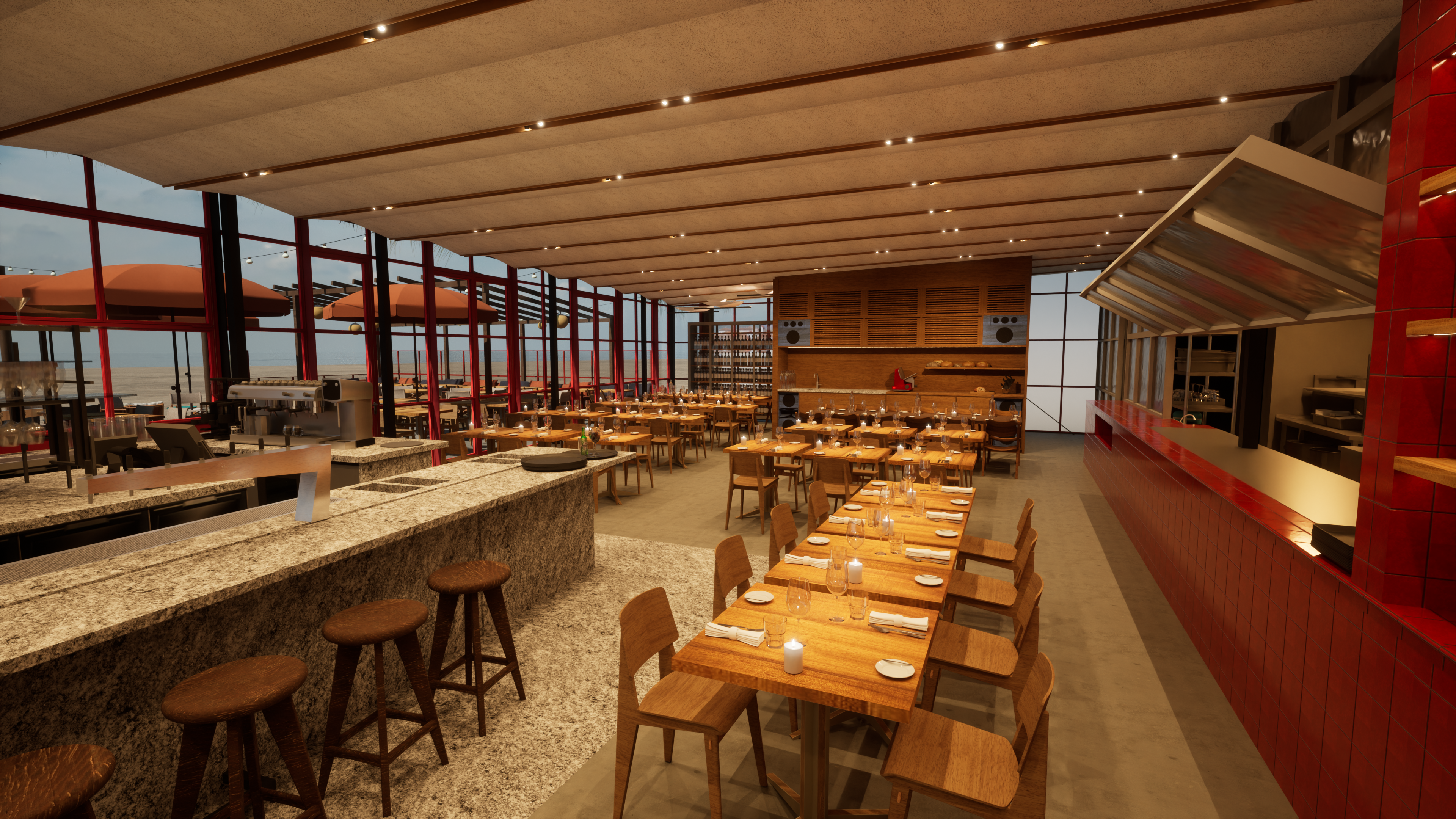

The original design ven Elephant for the project has an arched roof shape to multiple sides which made it very challenging to construct. The steel fabricator STIEVA provided a model in TEKLA2020 on which VAC engineering initially worked out only the roof beams and roof racks. Because of the unusual shape of the roof, it was quite a puzzle to apply the same type of beam to all the frames. By making clever use of construction lines, we managed to limit the number of beams. Standardization in dimensions was also sought for the roof racks.

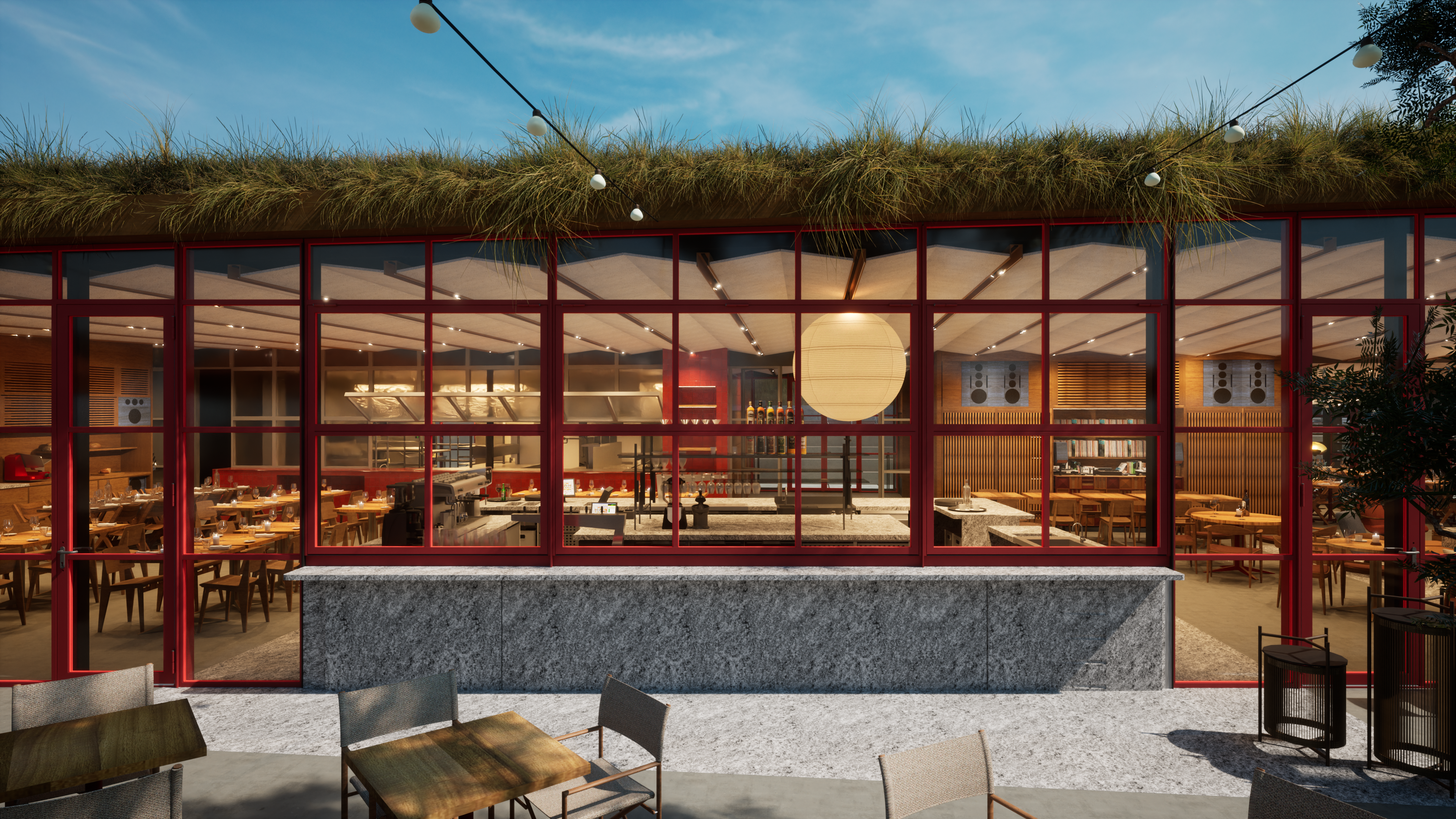

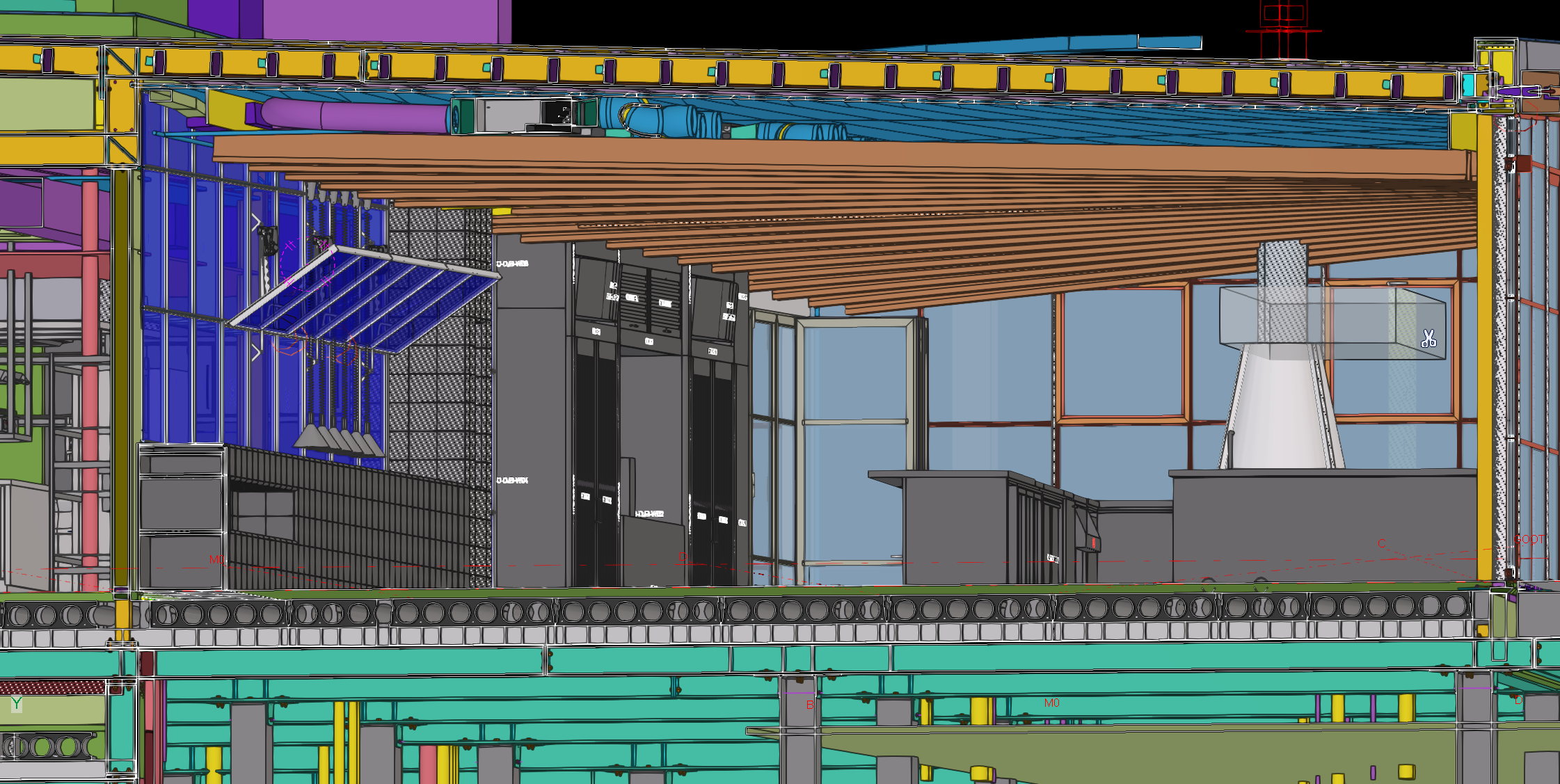

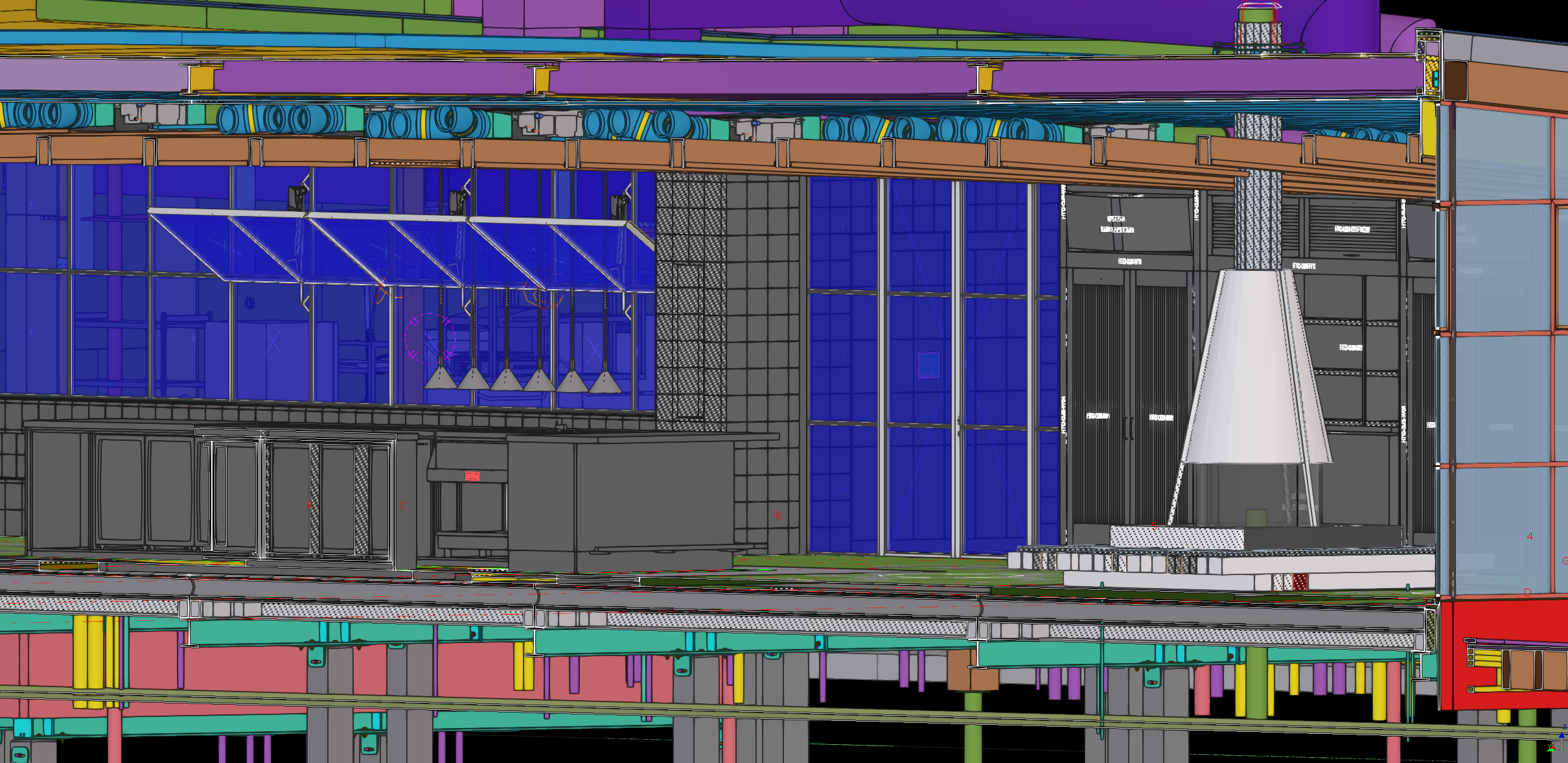

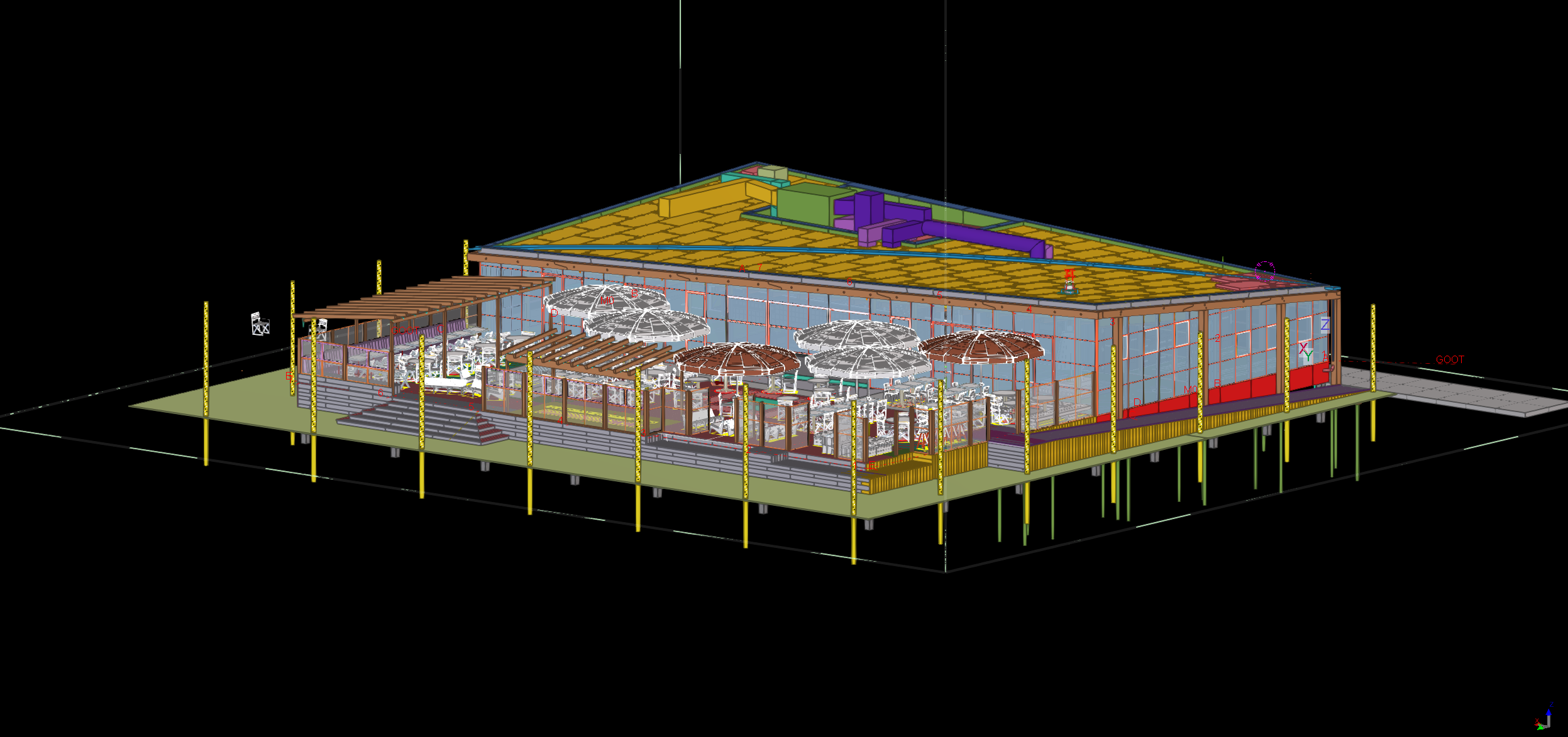

As the project progressed, our role grew to coordinator of the BIM model to coordinate the overall dimensions and clash all data from the various parties involved in the main model. The supplied models were very diverse in file format. Thereby, Trimble Connect has been an important tool to make all 3D files in the main model insightful for all parties involved. Important decisions and solutions also came about partly based on the complete model with all references. VAC engineering provided solutions or further design choices for various clashes.
To further streamline communication and coordination in the project, several overview drawings were generated for the execution using the main model in Tekla Structures. These were also shared in multiple file formats so that other parties involved could work with them.
After completion, the various revision data of the parties involved will be incorporated into the main model for future maintenance and possible adjustments.
