Meranti-Halle
| Category | Sport and Recreation |
|---|---|
| Year | 2025 |
| Country | Poland |
| Organization | StahlConst Sp. z o.o. |
| Project partners | BAnTec GmbH; Windhorst Stahl- & Metallbau GmbH |
| Author | Damian Kosoń |
| Co-authors | Mateusz Składanowski |
| Client | Allwetterzoo Münster - Westfälischer Zoologischer Garten Münster GmbH |
| Place of construction | Münster (Niemcy) |
| Tags | Parametric designTekla StructuresSteel |
Meranti-Halle to nowoczesny tropikalny pawilon w Allwetterzoo Münster w Niemczech, który został otwarty w czerwcu 2023 roku. Został zaprojektowany jako ekologiczny obiekt edukacyjny i rekreacyjny, w którym odwiedzający mogą podziwiać ponad 15 gatunków egzotycznych zwierząt. Hala ma powierzchnię 2500 m² i wysokość 20 metrów, a jej konstrukcja obejmuje stalową kopułę z podwieszonym przykryciem z folii ETFE, które zapewnia optymalne warunki świetlne i termiczne.
Konstrukcja stalowa hali ma formę kopuły eliptycznej w rzucie poziomym, o wymiarach 68×48 m. Układ nośny oparty jest na łukowych dźwigarach parabolicznych wykonanych z rur okrągłych, ustawionych w rozstawie 3,5-4 m, co jest dostosowane do wymiarów montowanych poduszek foliowych. Między głównymi dźwigarami zastosowano rurowe wykratowanie, które tworząc trójkątne siatki, stanowi sztywny układ.
Zastosowanie poduszek z folii ETFE (etylen-tetrafluoroetylen) mocowanych od wewnętrznej strony konstrukcji stalowej przekrycia kopuły pozwala na doskonałe oświetlenie naturalnym światłem, co znacząco redukuje zapotrzebowanie na sztuczne oświetlenie. Dodatkowo, naturalne światło w połączeniu z tropikalną roślinnością oraz klimatem wnętrza hali tworzy efekt tropikalnej przestrzeni, w której odwiedzający mogą poczuć się jak w egzotycznym środowisku.
W projekcie kluczową rolę odegrało zastosowanie oprogramowania Tekla Structures, które znacznie usprawniło cały proces projektowania, produkcji oraz montażu konstrukcji. Dzięki zaawansowanym funkcjom tego narzędzia, w szczególności komponentom parametrycznym, możliwe było stworzenie bardzo dokładnego modelu 3D kopuły, co miało istotny wpływ na efektywność realizacji projektu. Tekla Structures umożliwiło pełną synchronizację między projektem a procesem produkcyjnym, dzięki czemu montaż przebiegł sprawnie i zgodnie z harmonogramem.

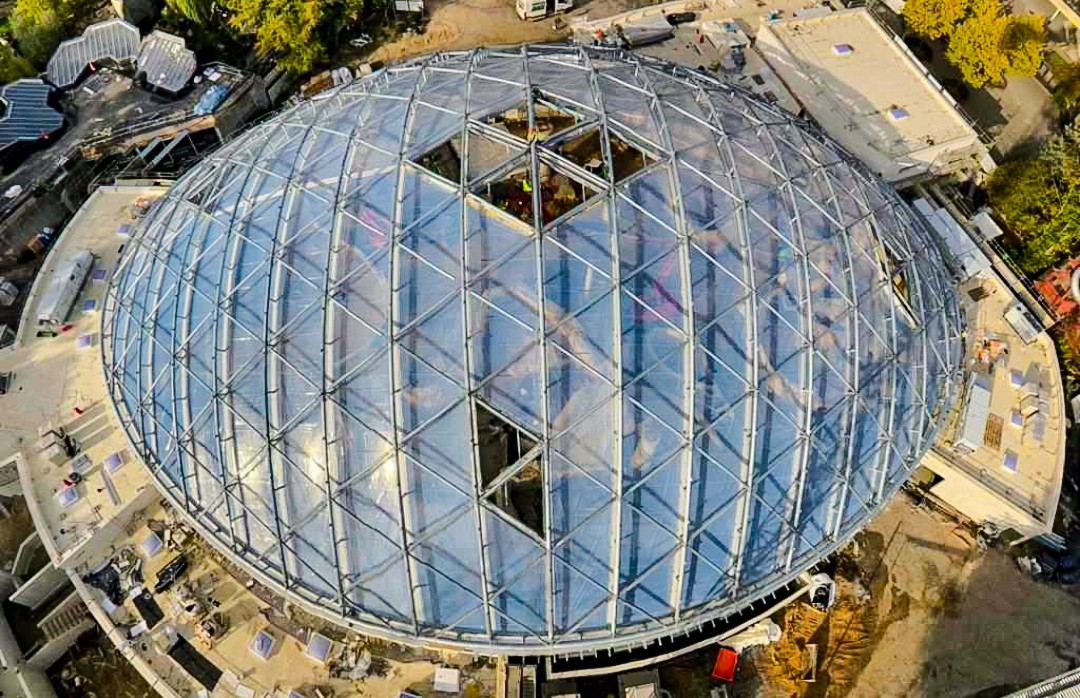

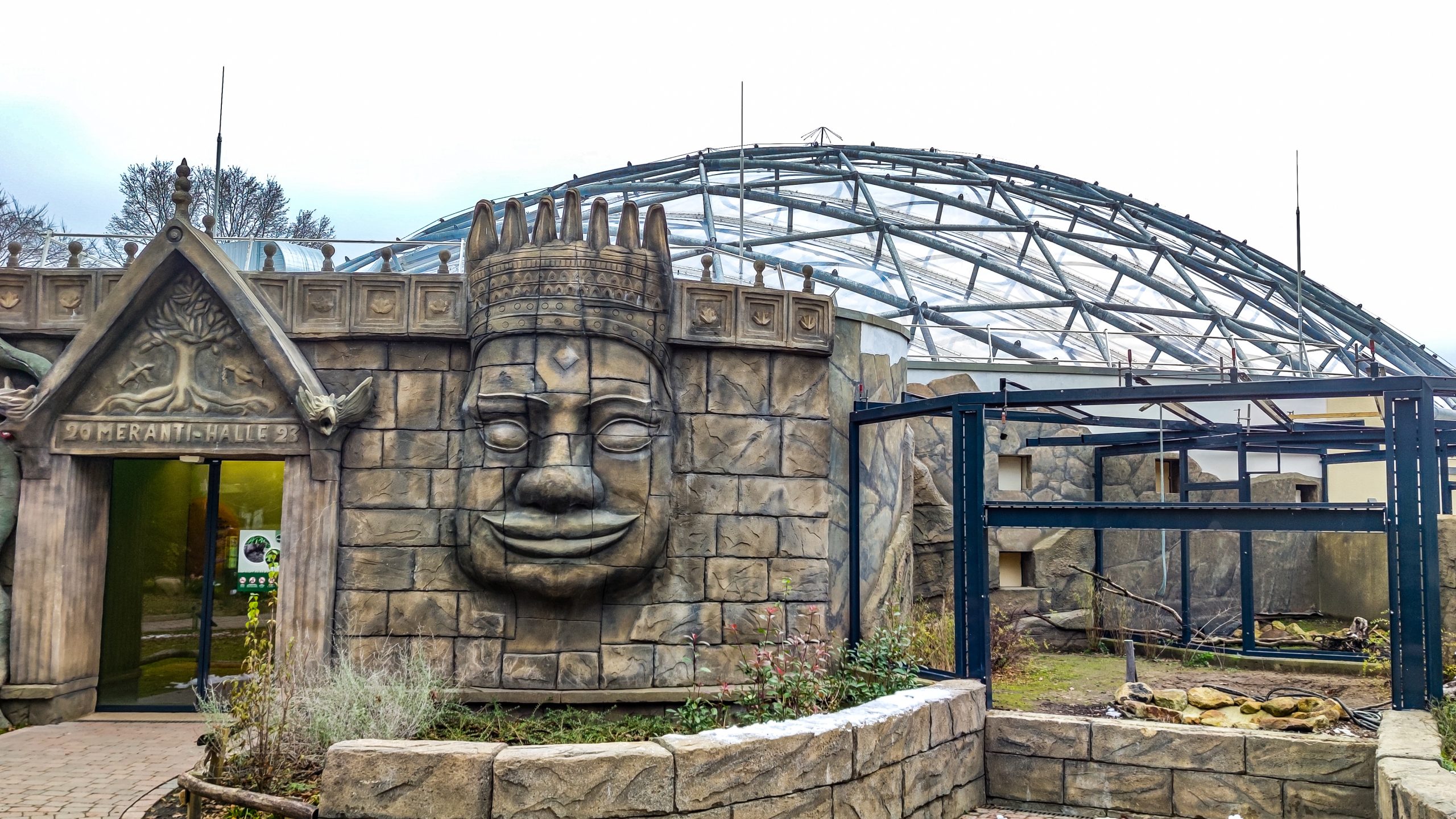

Meranti-Halle is a modern tropical pavilion at Allwetterzoo Münster in Germany, which opened in June 2023. It was designed as an eco-friendly educational and recreational facility where visitors can admire over 15 species of exotic animals. The hall has an area of 2500 m² and a height of 20 meters, and its structure includes a steel dome with a suspended ETFE foil covering that ensures optimal lighting and thermal conditions.

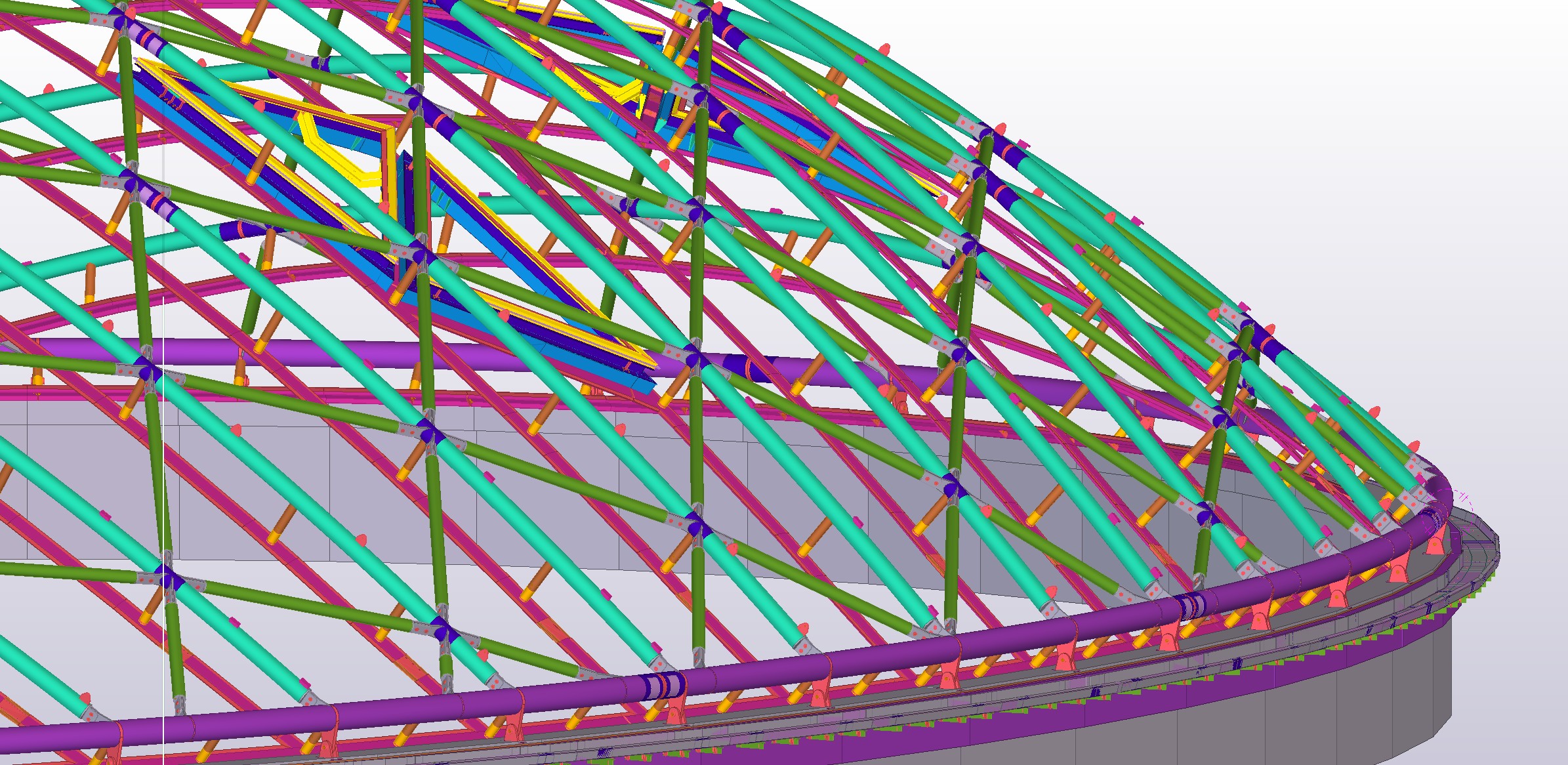

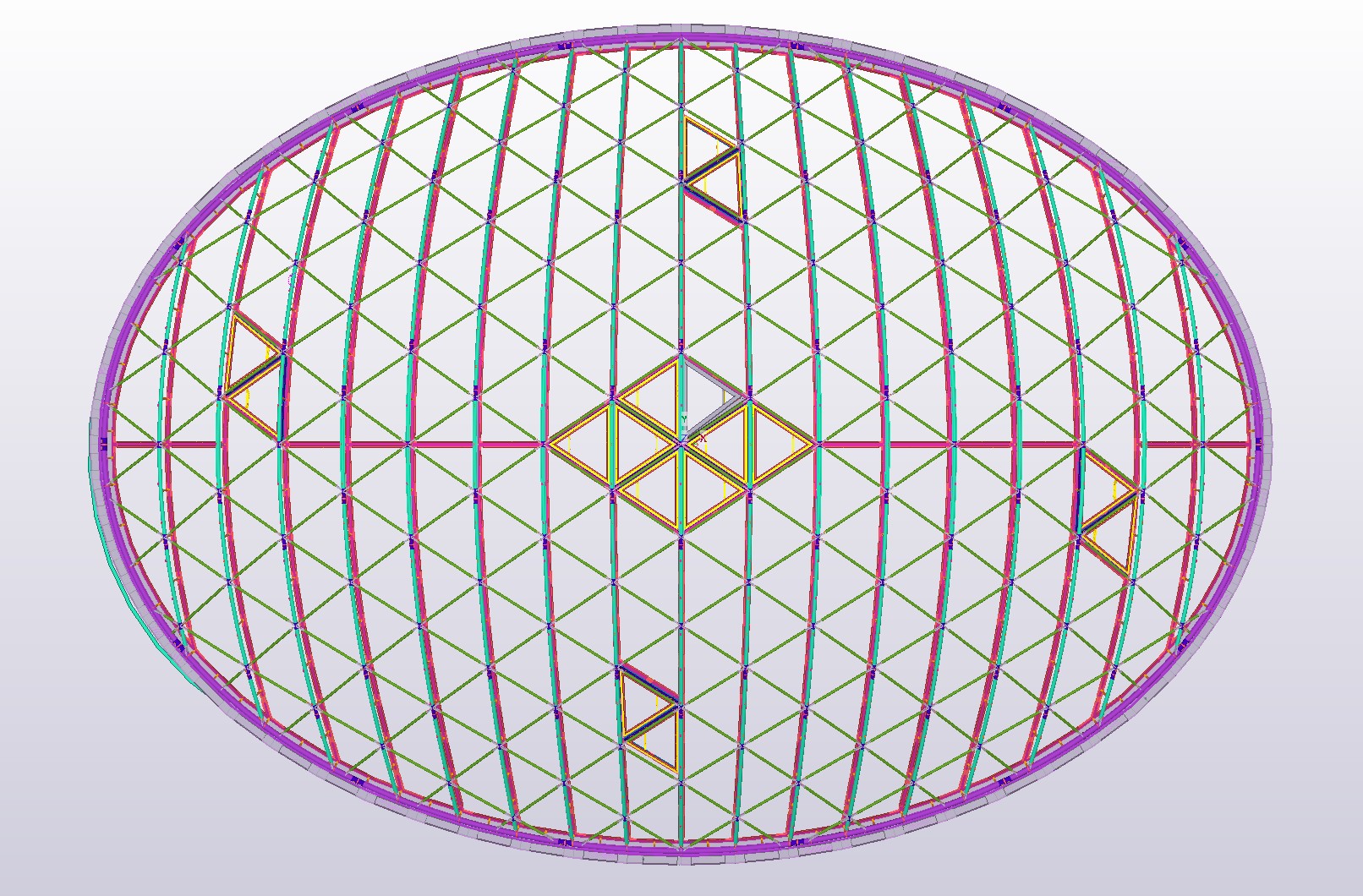

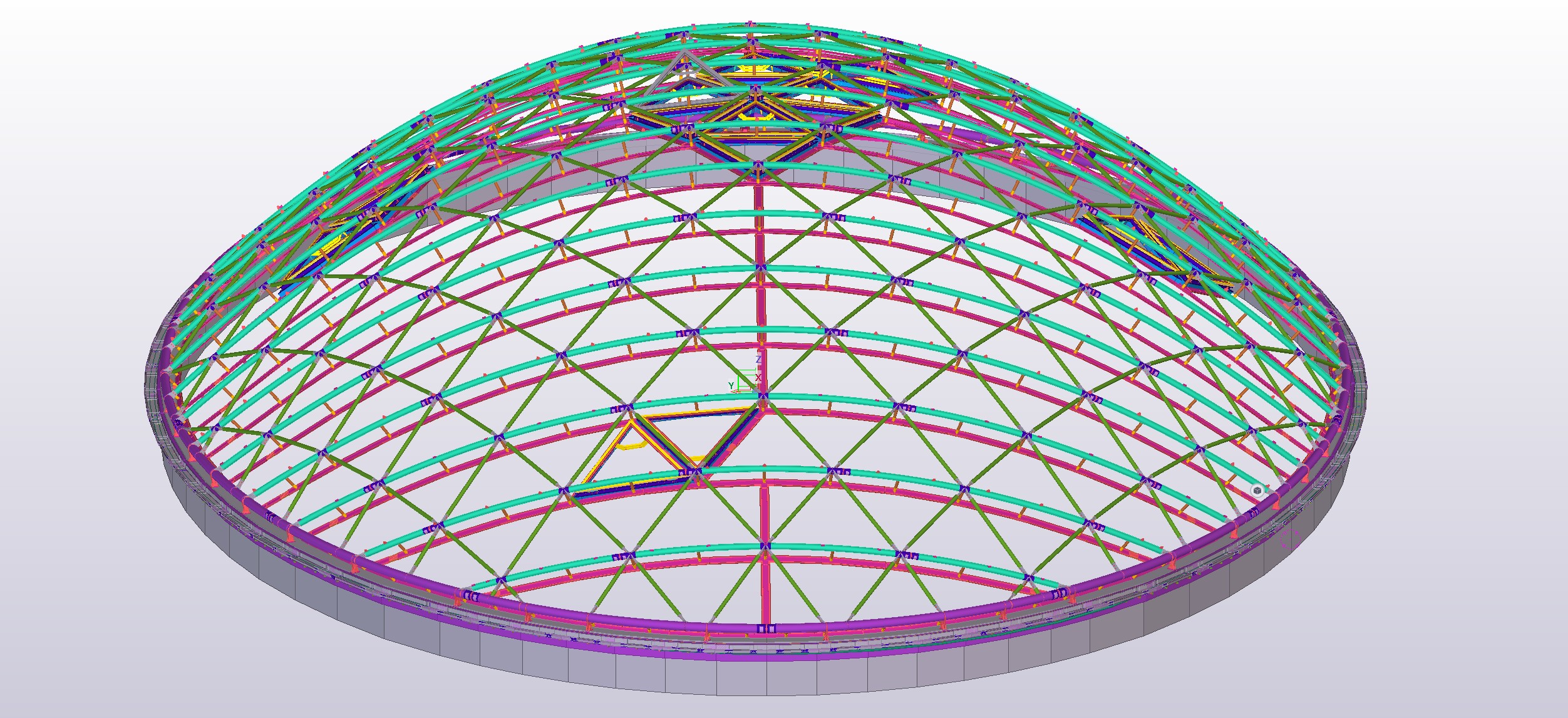

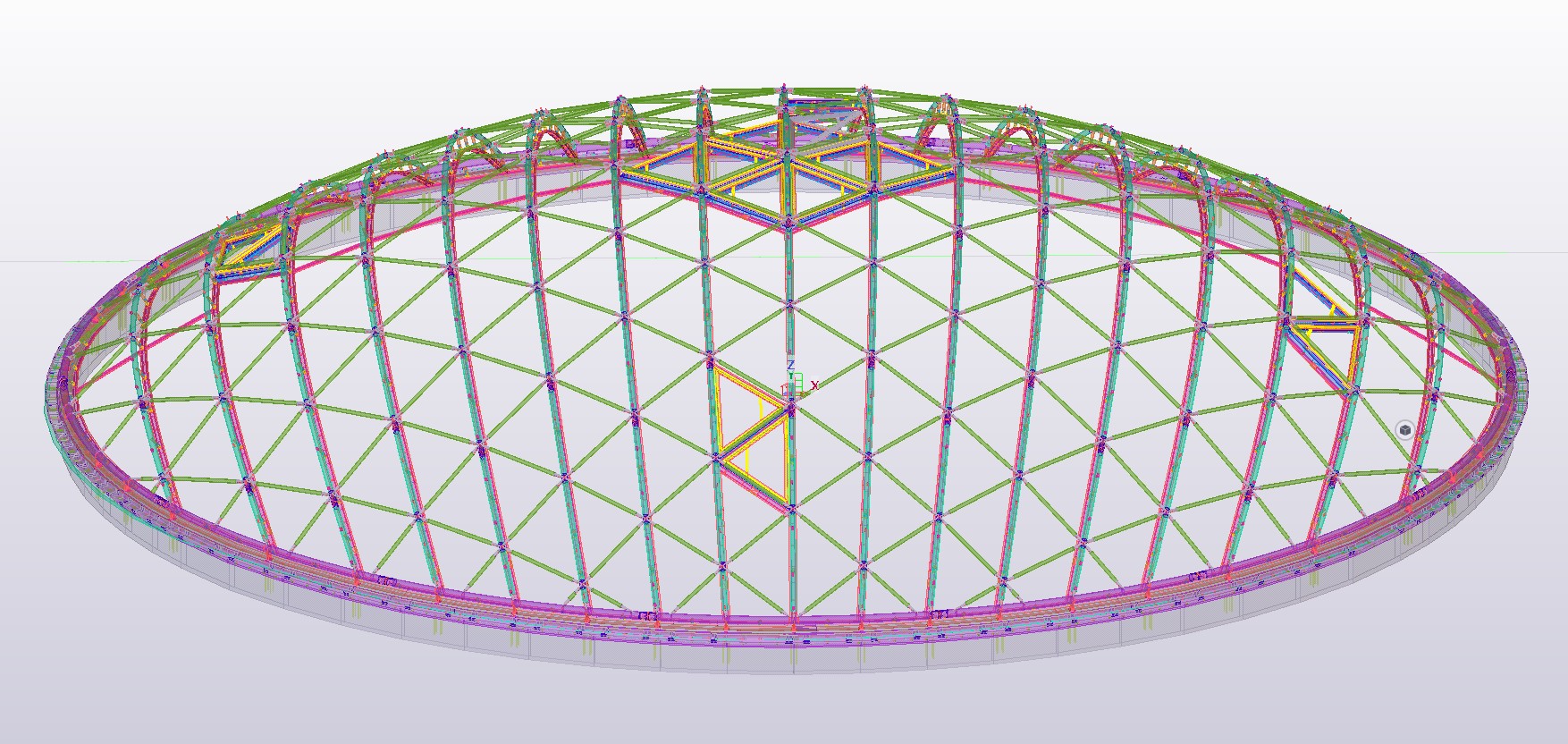

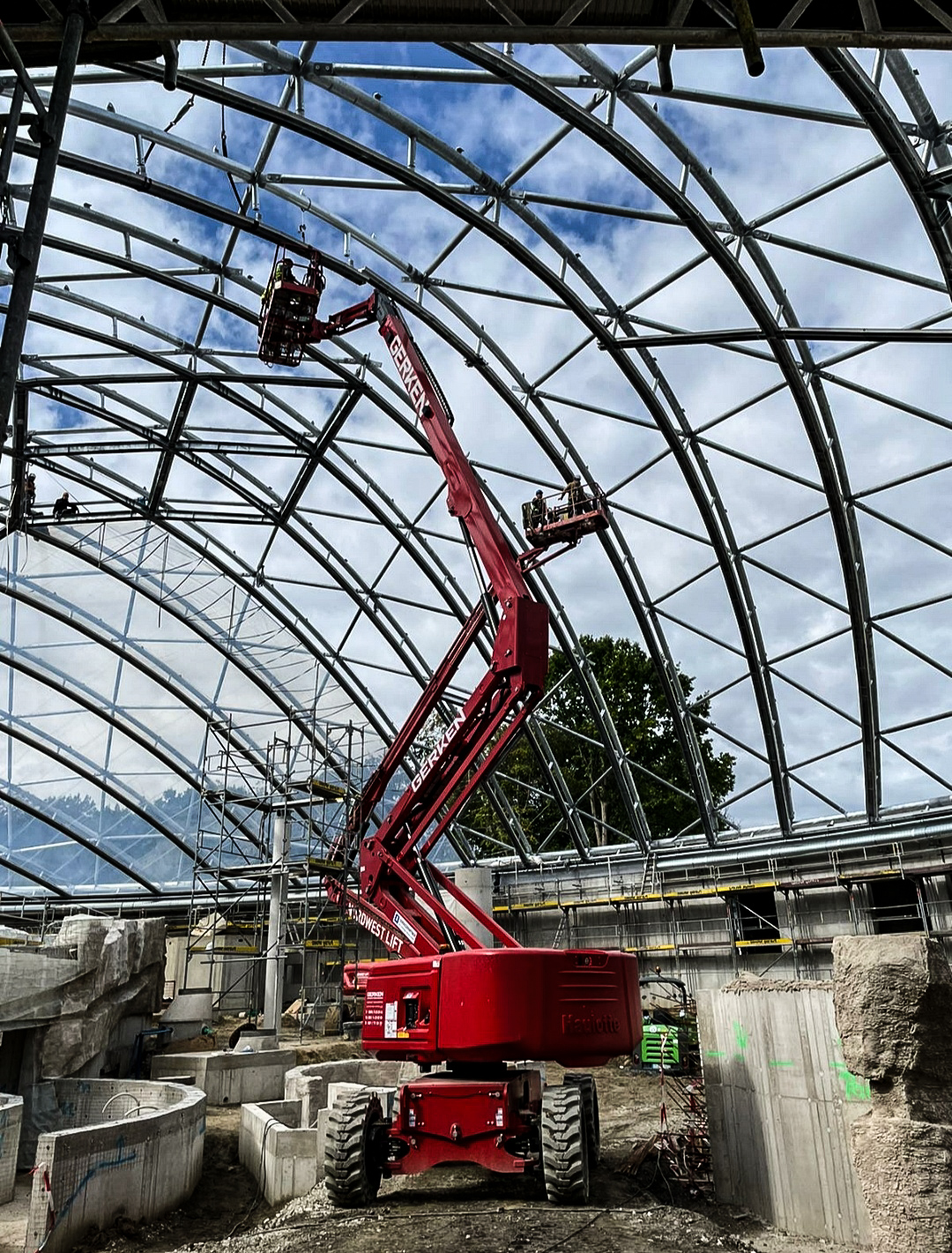

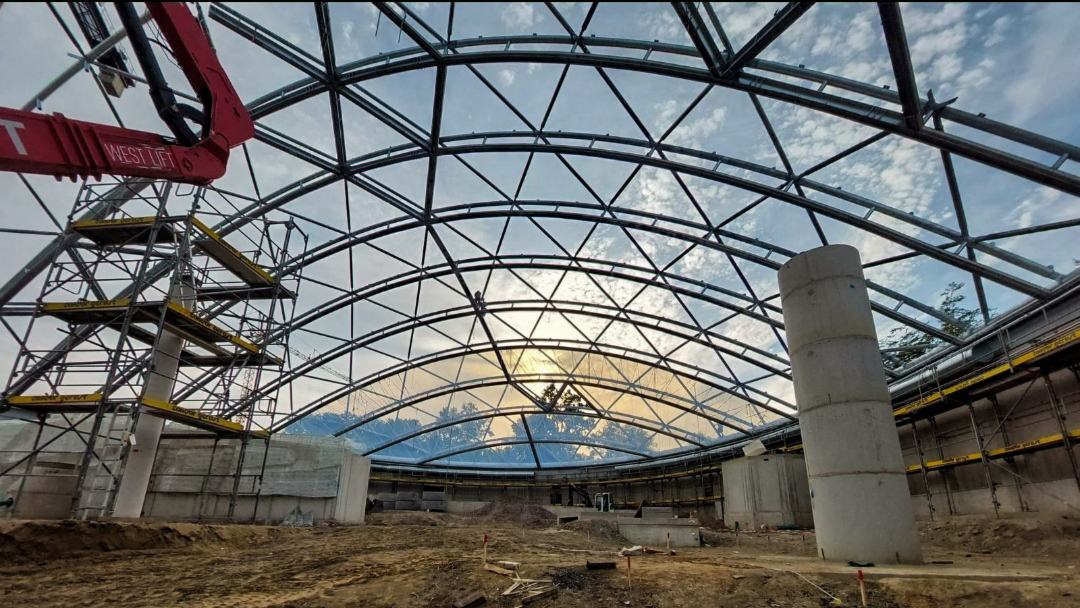

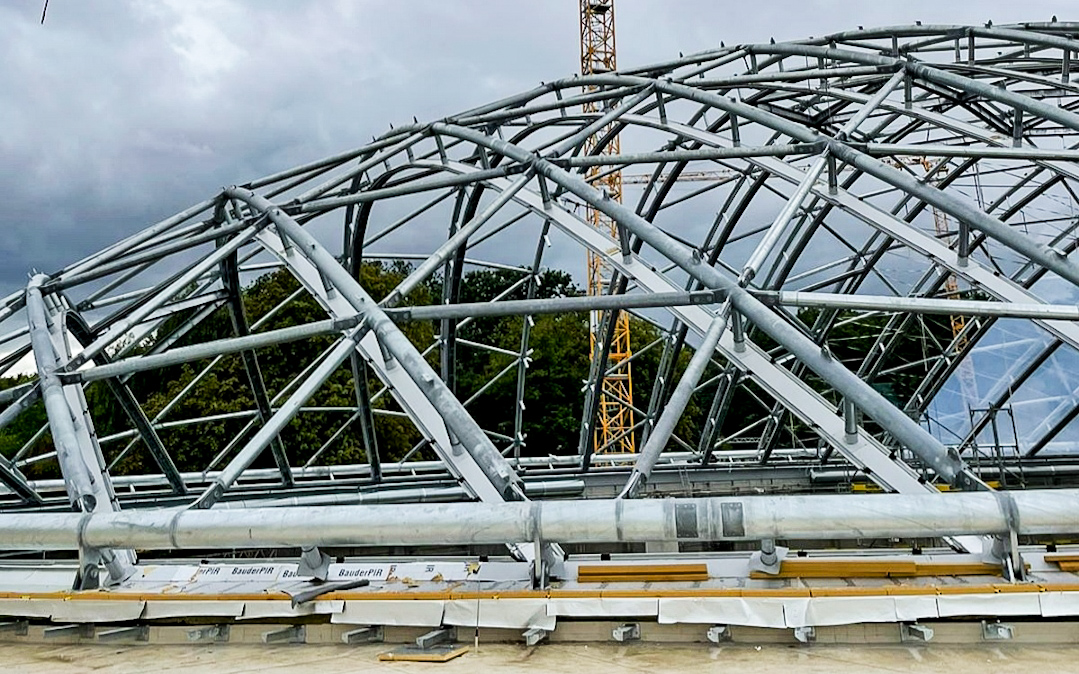

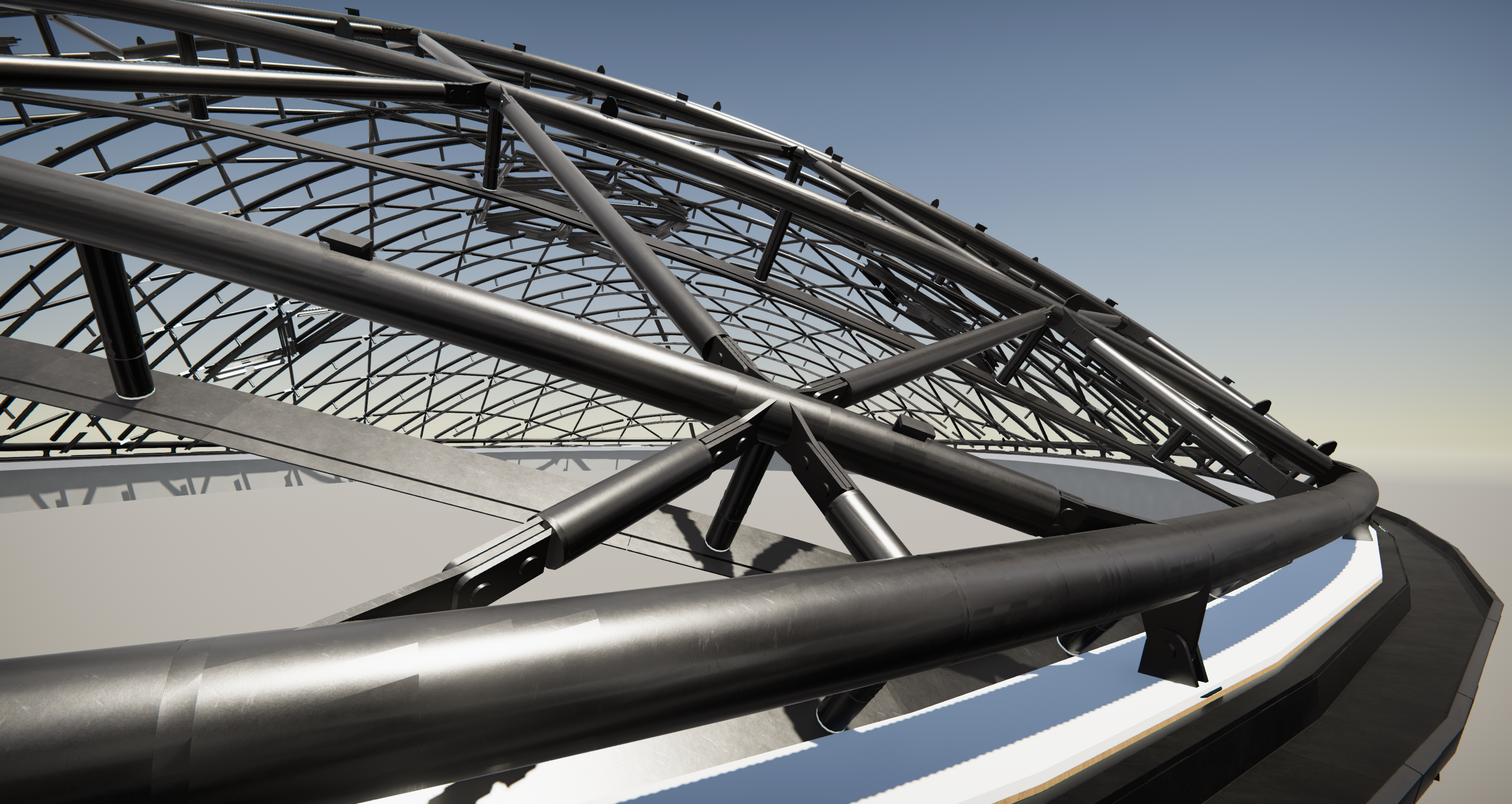

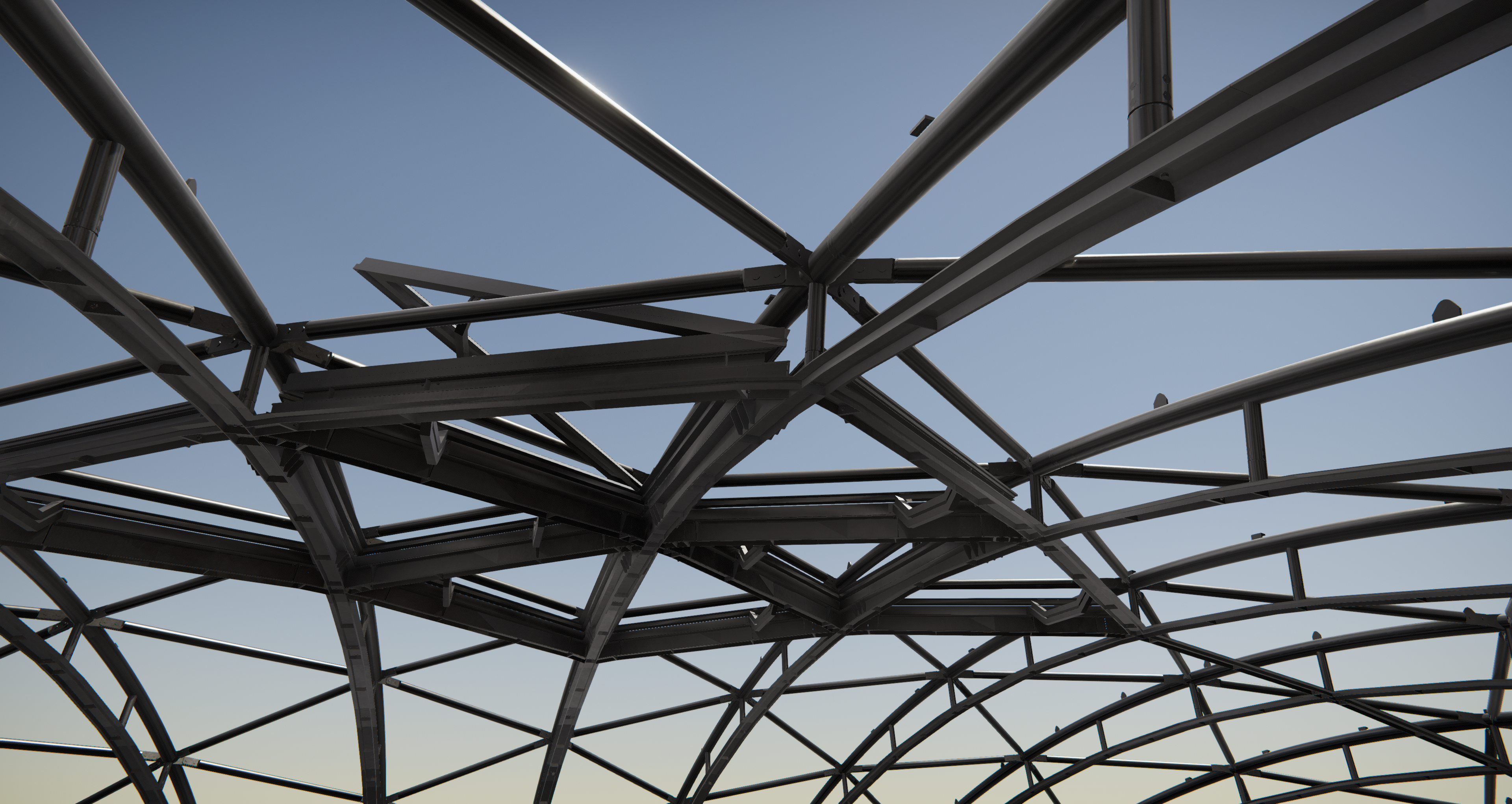

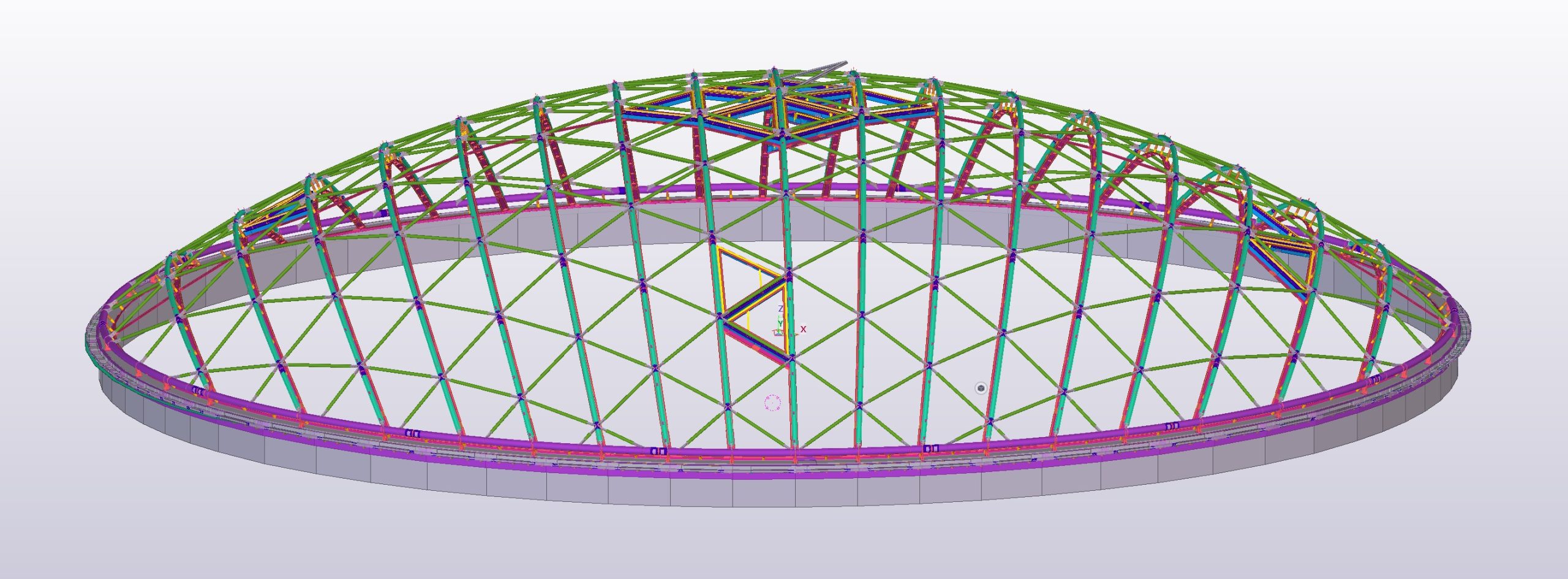

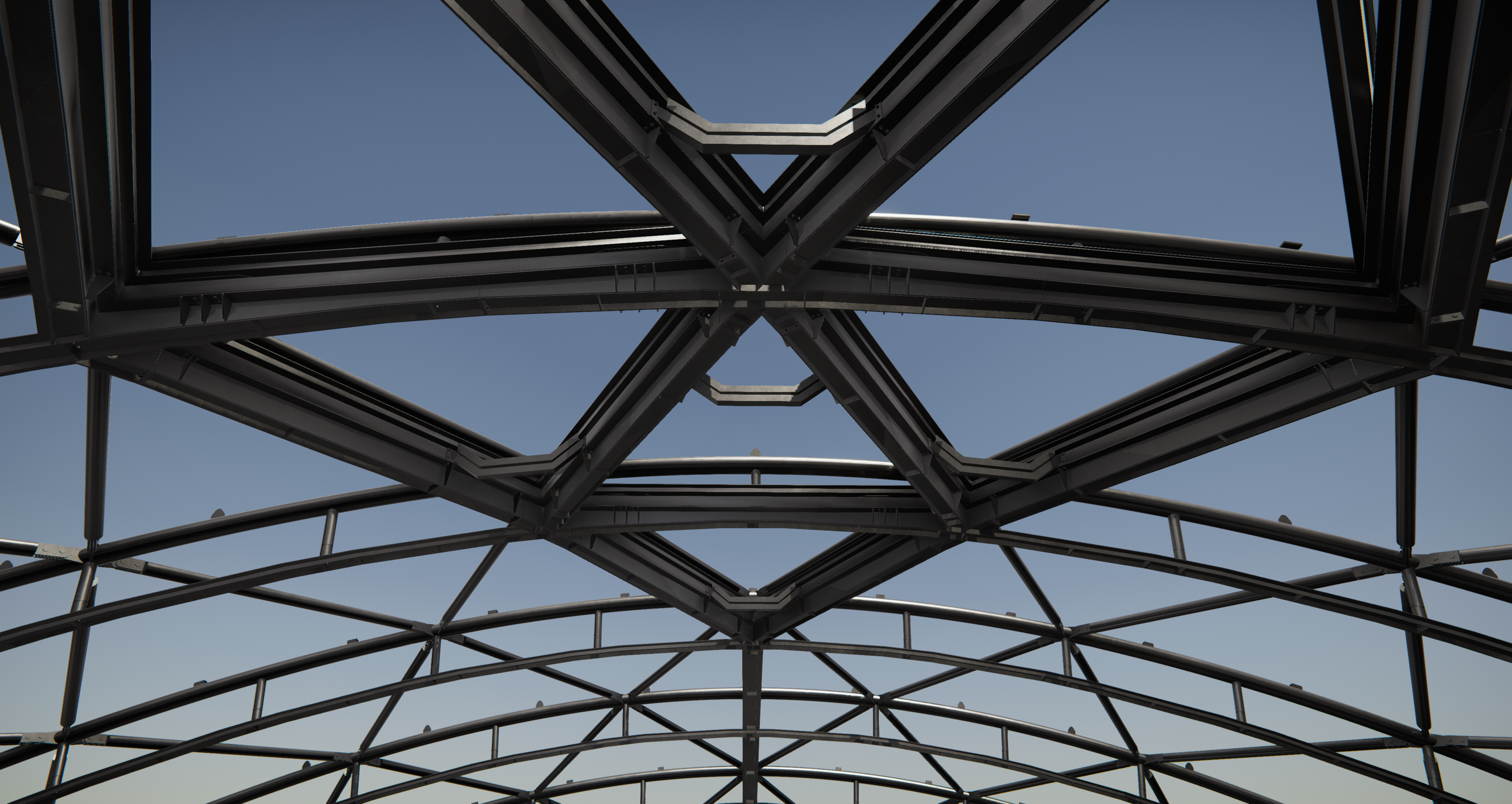

The steel structure of the hall takes the form of an elliptical dome in a horizontal plane, measuring 68×48 m. The load-bearing system consists of parabolic arch trusses made of round tubes, spaced 3.5-4 m apart, which are tailored to the dimensions of the installed foil cushions. Between the main trusses, a tubular bracing system was used, forming triangular grids that create a rigid structure.

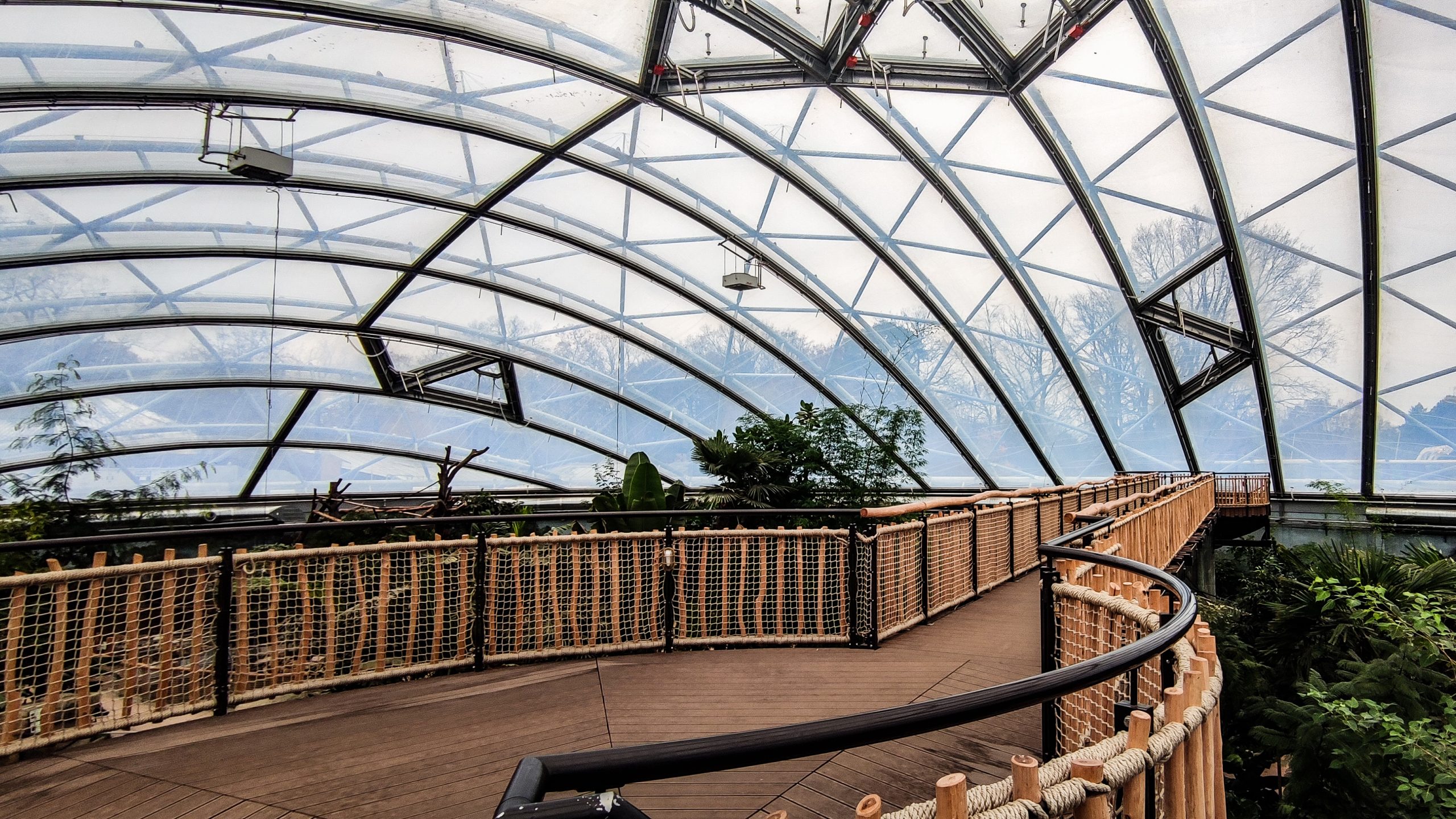

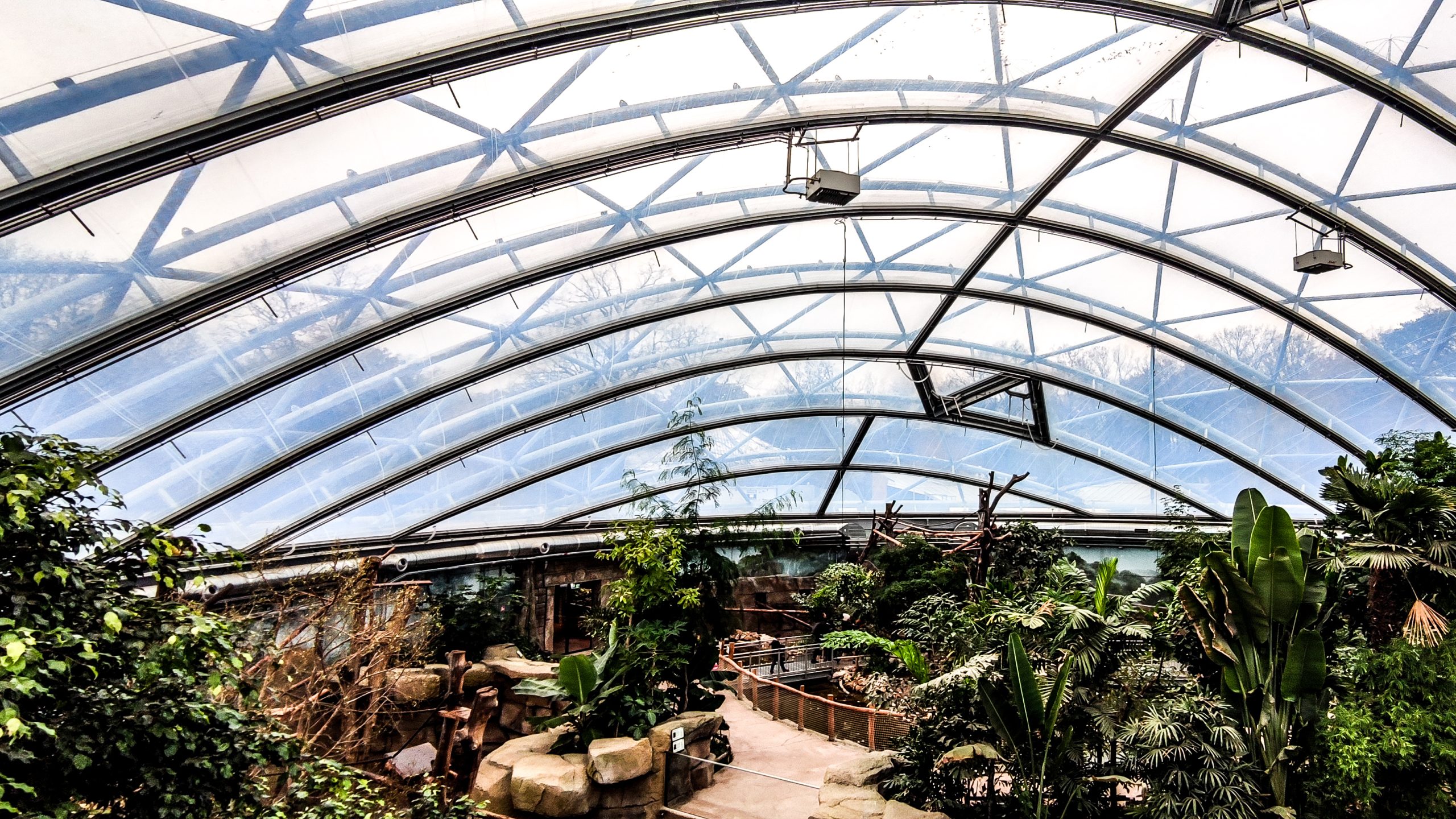

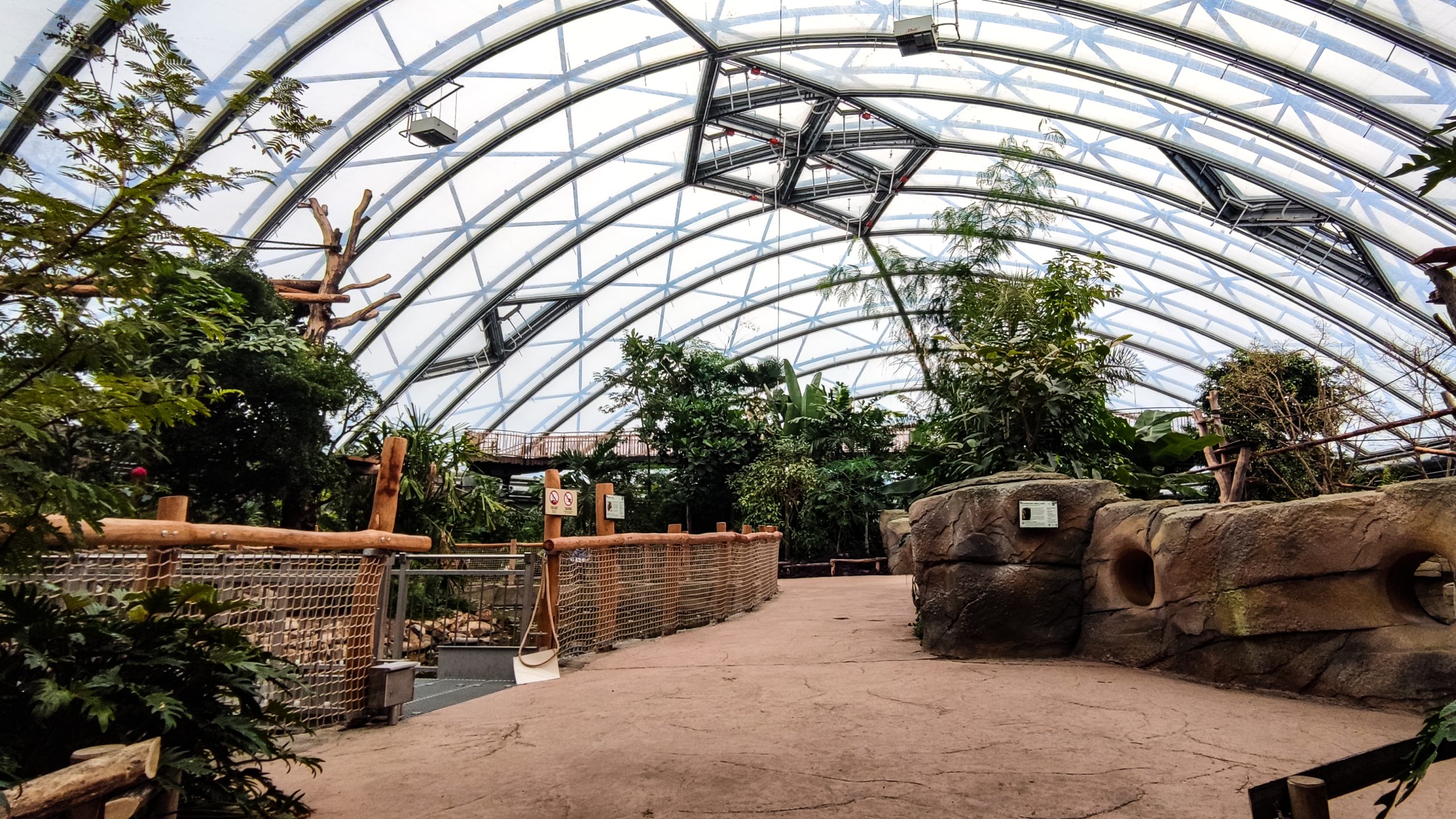

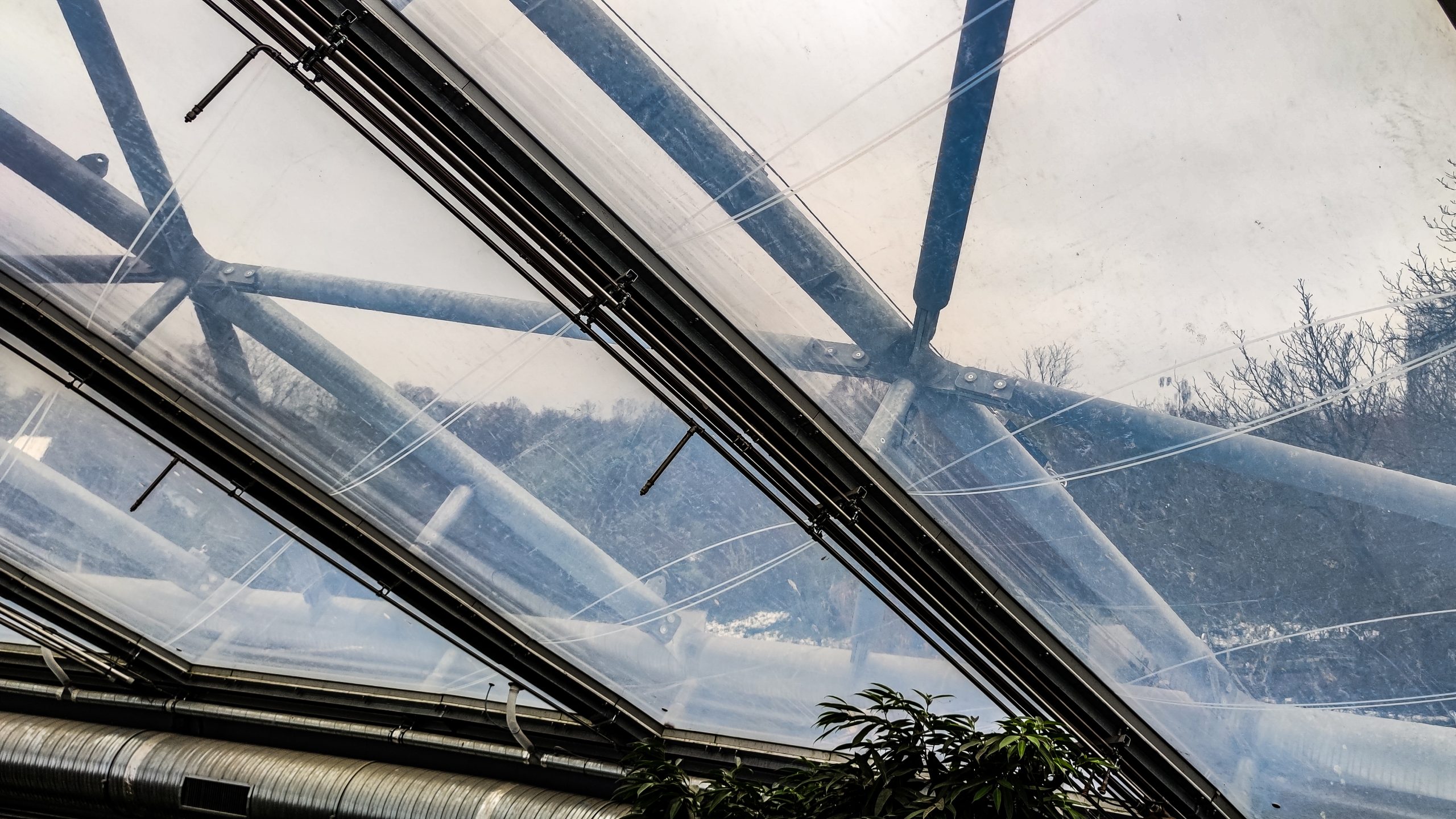

The use of ETFE foil cushions (ethylene-tetrafluoroethylene) mounted from the inside of the steel structure of the dome covering allows for excellent natural lighting, significantly reducing the need for artificial lighting. Additionally, natural light, combined with tropical vegetation and the climate inside the hall, creates a tropical atmosphere, making visitors feel as if they are in an exotic environment.

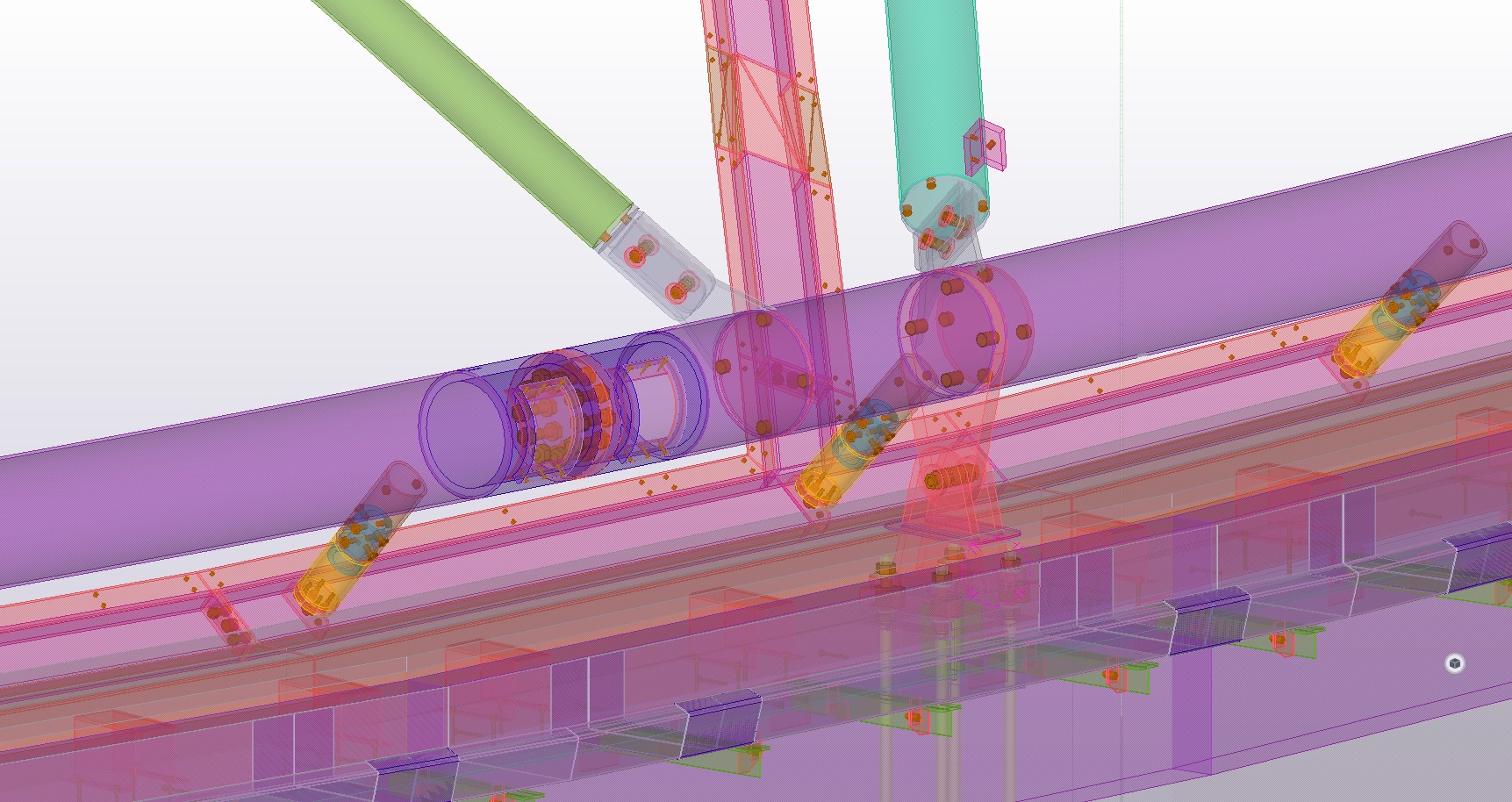

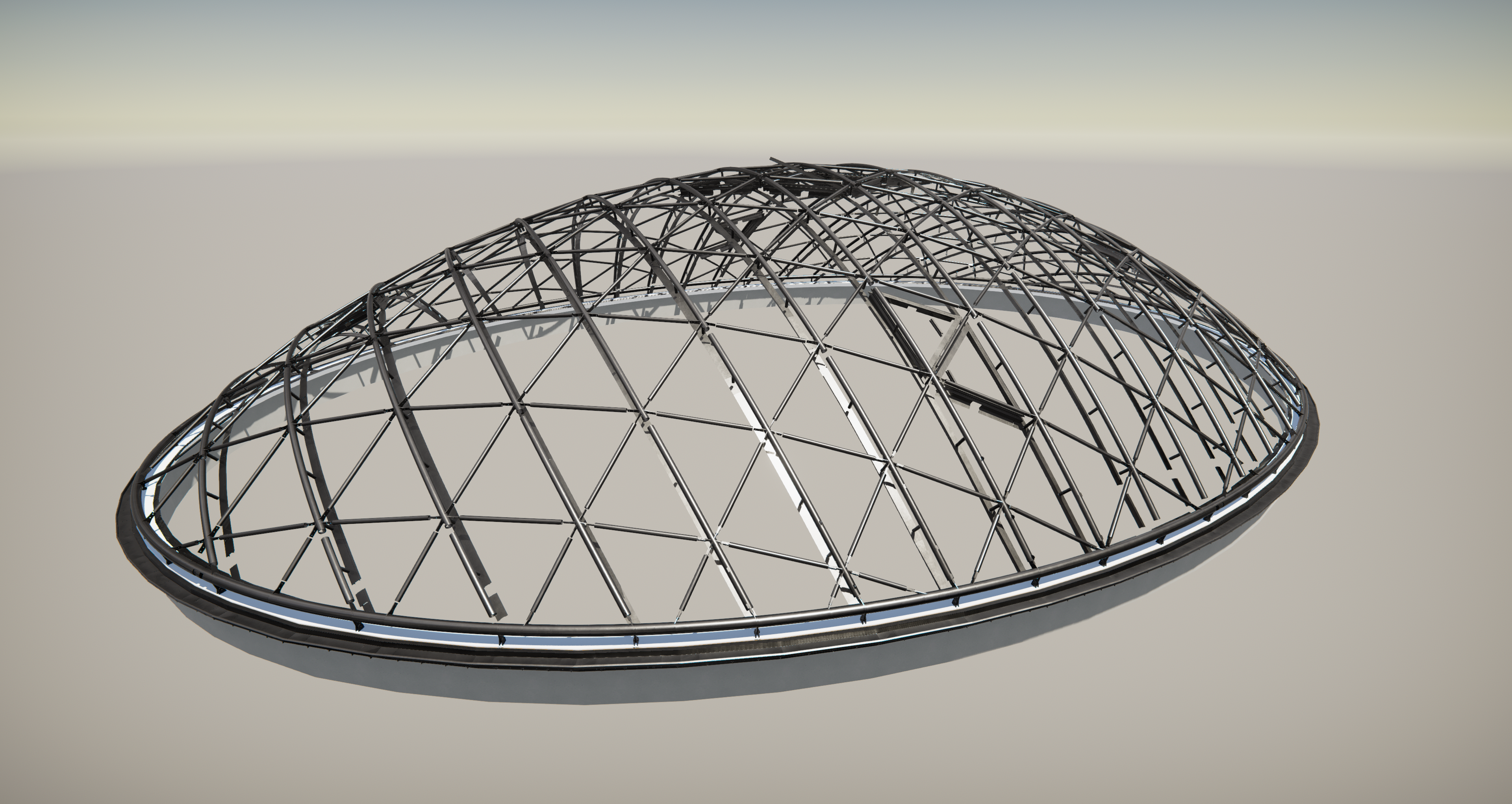

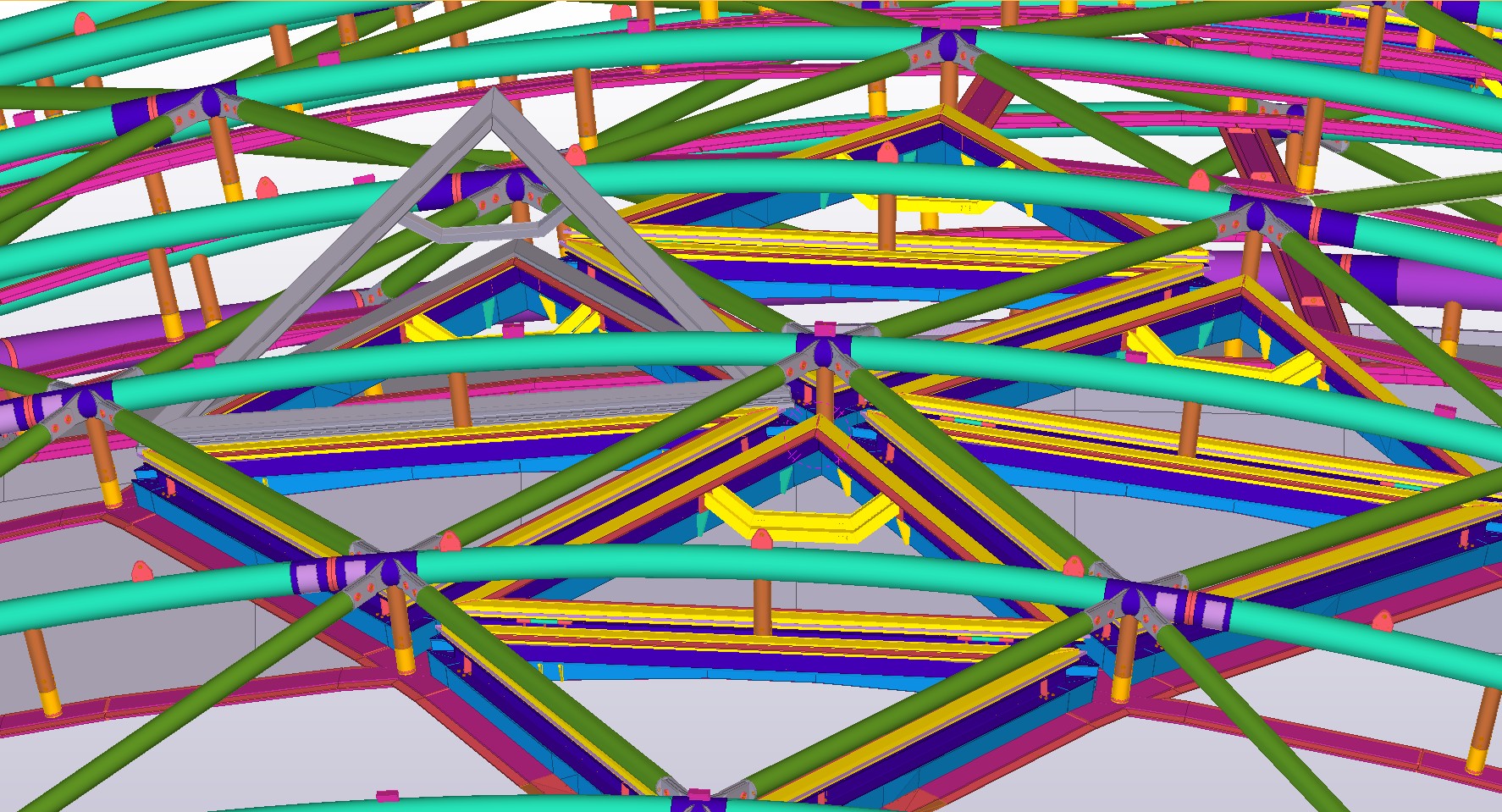

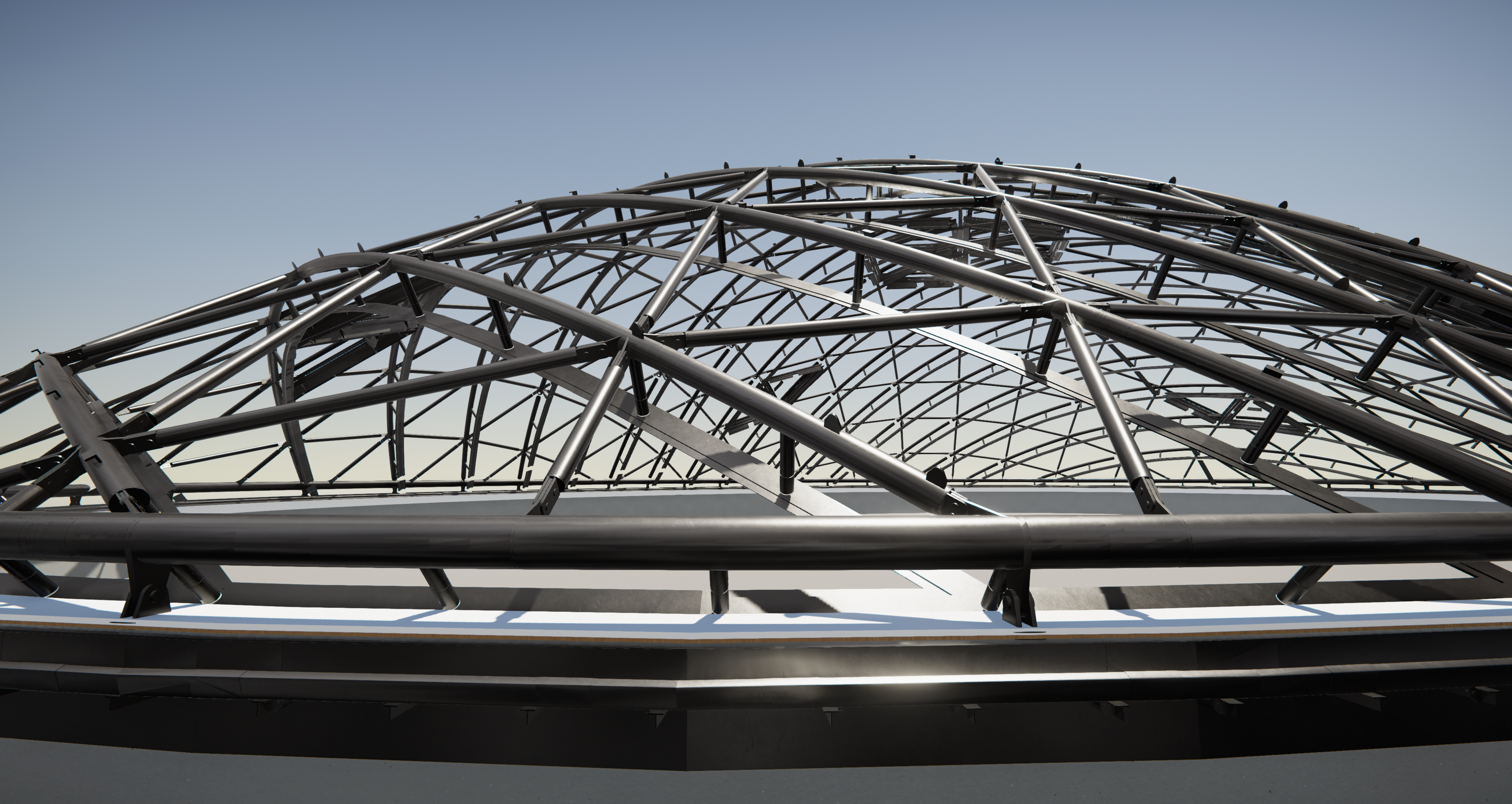

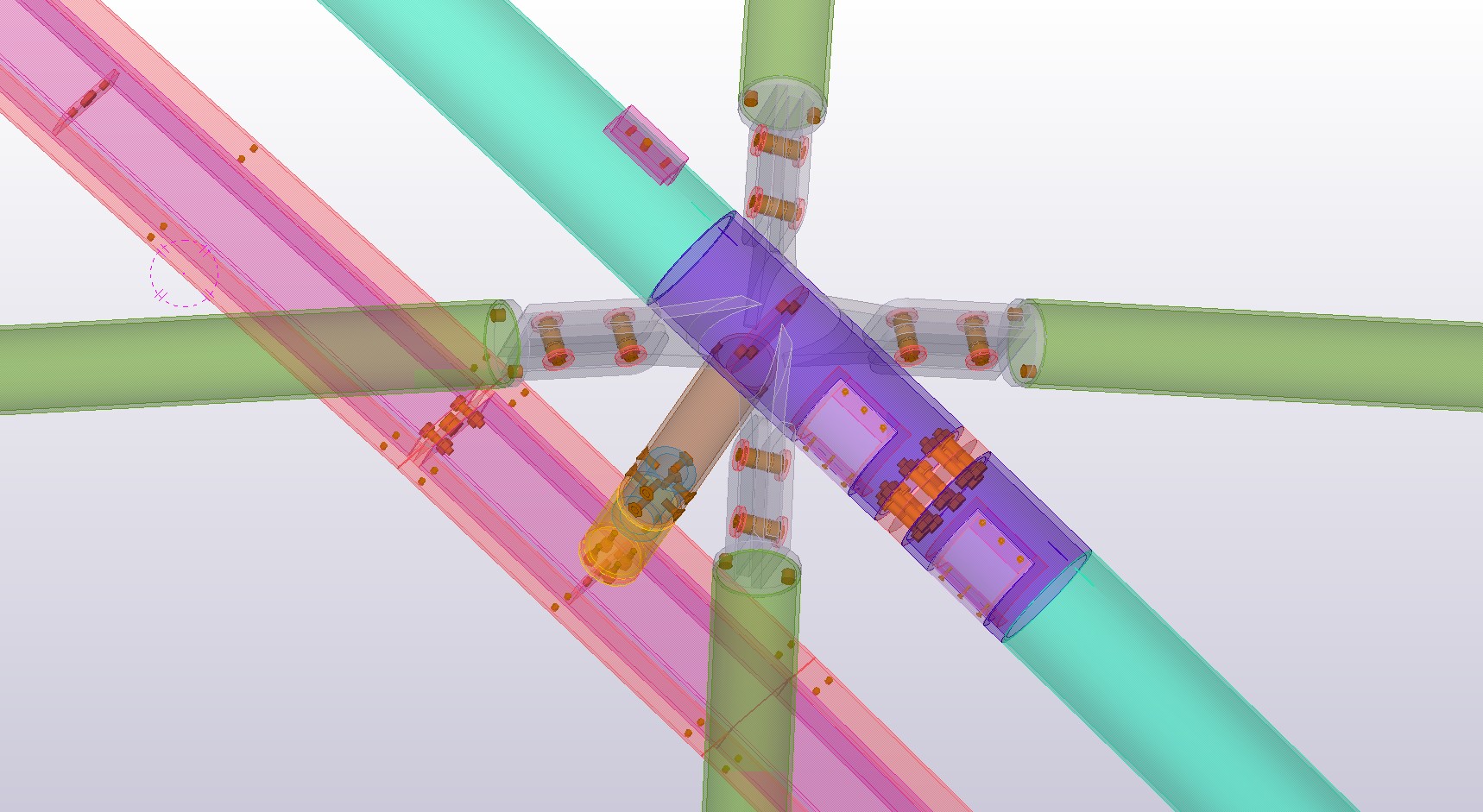

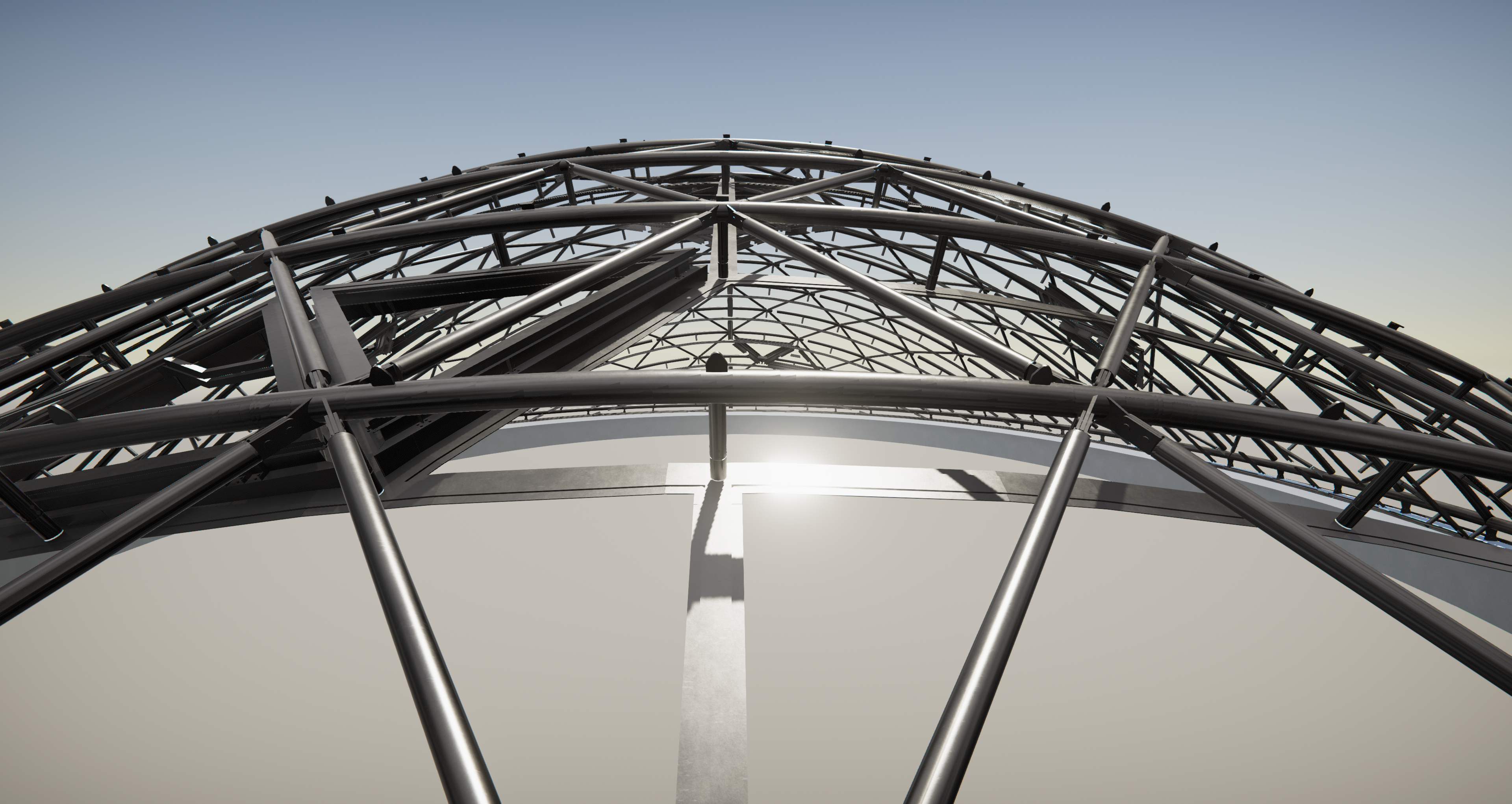

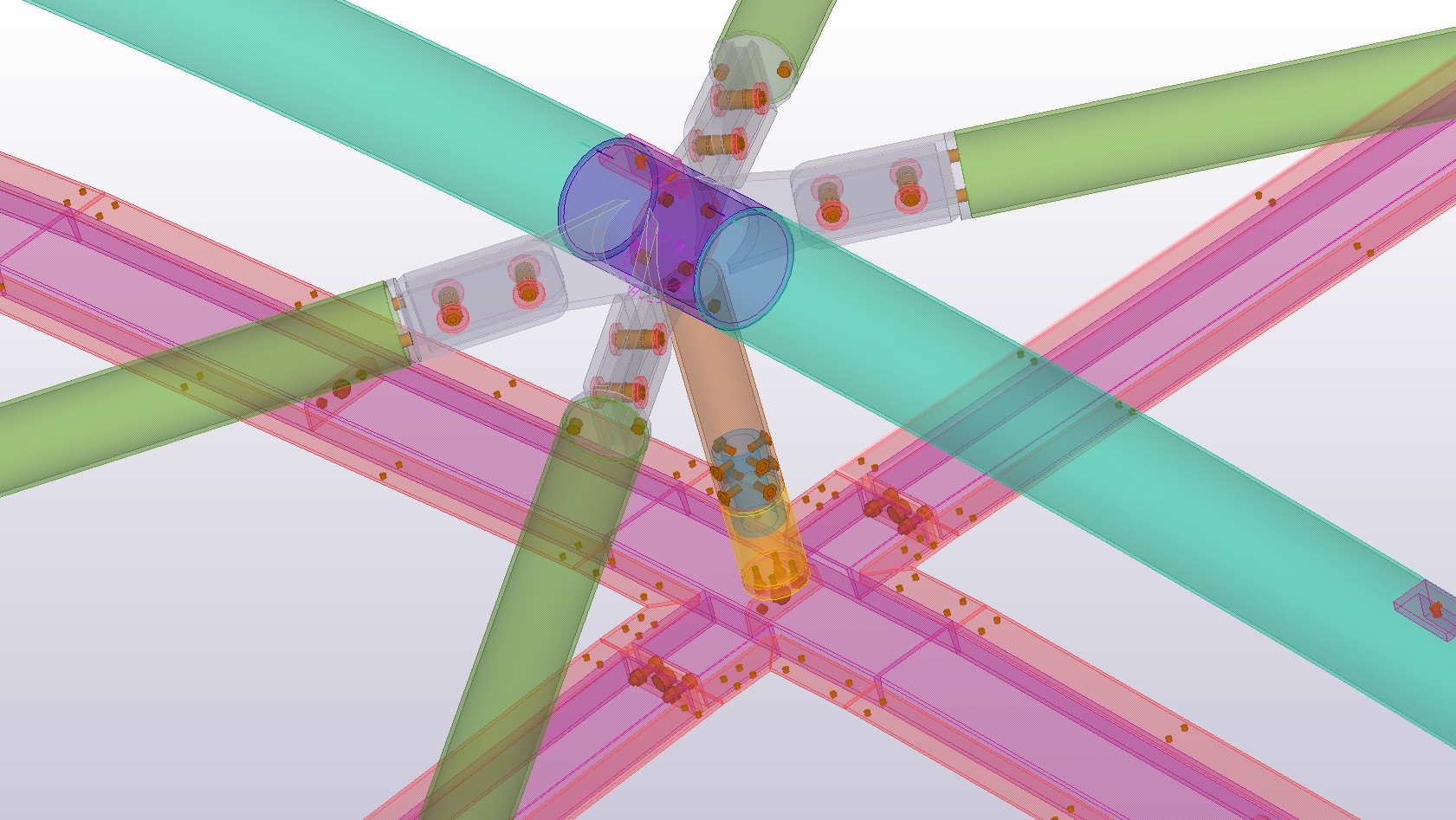

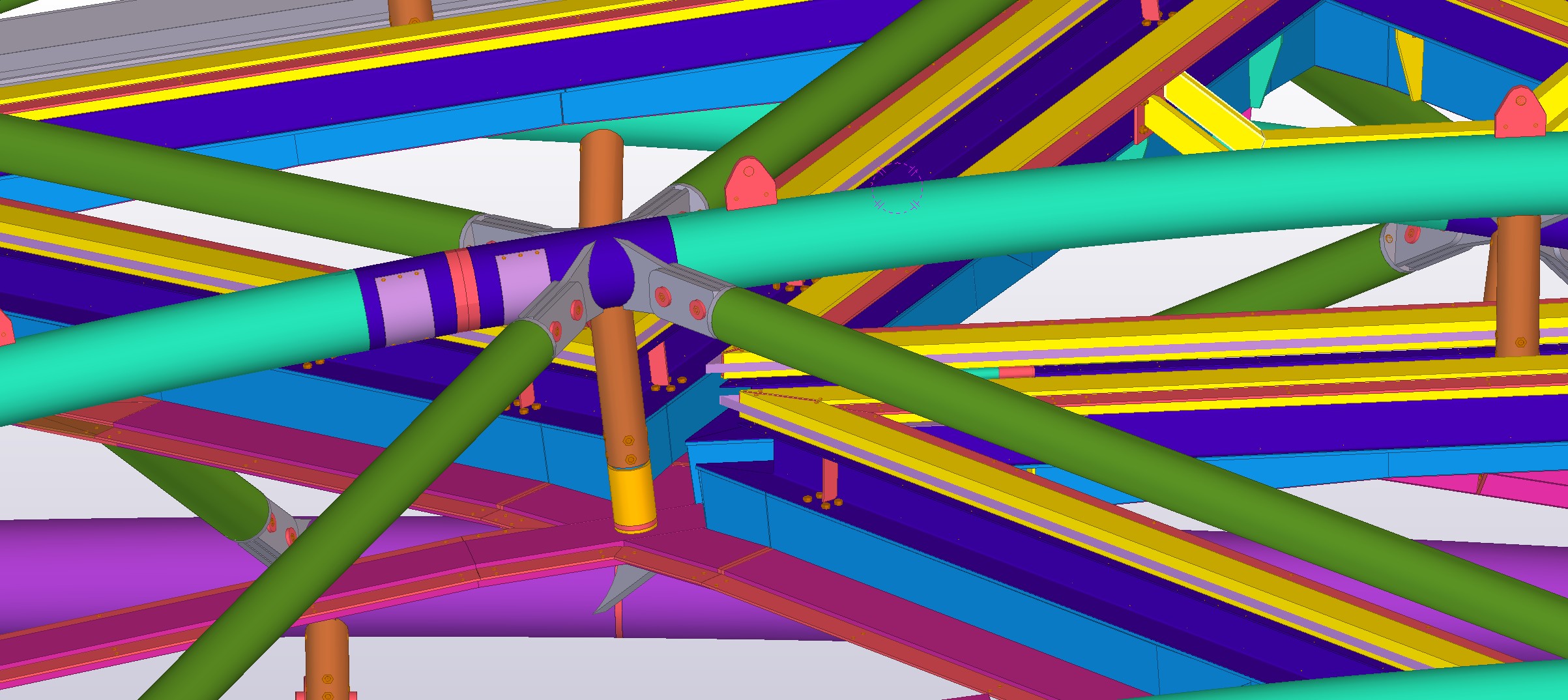

In the project, a key role was played by the use of Tekla Structures software, which greatly streamlined the entire process of designing, producing, and assembling the structure. Thanks to the advanced features of this tool, particularly its parametric components, it was possible to create a highly accurate 3D model of the dome, which had a significant impact on the project’s efficiency. Tekla Structures enabled full synchronization between the design and the production process, ensuring that the assembly was smooth and proceeded according to schedule.
