New Spotify Camp Nou
| Category | Sport and Recreation |
|---|---|
| Year | 2025 |
| Country | Spain |
| Organization | SDENG ENGINEERING BUREAU |
| Project partners | Limak Group of Companies |
| Author | SDENG ENGINEERING BUREAU |
| Client | Limak Group of Companies, FC Barcelona |
| Place of construction | Barcelona, Spain |
| Tags | Trimble Connect ExtensionsInterfaceTekla StructuresTrimble ConnectSteel |
New Spotify Camp Nou
Resumen del Proyecto
El Spotify Camp Nou, el icónico estadio del FC Barcelona, está experimentando una transformación histórica para convertirse en uno de los recintos deportivos más avanzados del mundo. Al finalizar, el estadio albergará aproximadamente 105,000 espectadores, convirtiéndose en el estadio de fútbol más grande de Europa y uno de los de mayor capacidad a nivel mundial.
La remodelación conserva las primeras y segundas gradas originales, mientras que la tercera grada se demuele y reconstruye utilizando sistemas compuestos de acero y hormigón. Una estructura de techo suspendido cubre el estadio sin columnas intermedias, con paneles fotovoltaicos integrados y un avanzado sistema de iluminación y medios LED.
Aspectos Destacados del Proyecto:
• Expansión de 99,354 a ~105,000 asientos
• Conservación de las primeras y segundas gradas
• Demolición y reconstrucción de la tercera grada con sistemas compuestos de acero y hormigón
• Un techo sin columnas con paneles fotovoltaicos integrados
• Pantallas LED circulares suspendidas como parte del sistema de medios e iluminación
• Diseño y construcción avanzan en paralelo, requiriendo coordinación BIM en tiempo real
Contribución de SDENG
Como socio de ingeniería junto al grupo Limak Companies, contratista principal, SDENG contribuye al diseño estructural y modelado BIM de aproximadamente 35,000 toneladas de estructuras de acero, incluyendo:
• La nueva estructura de la tercera grada
• La estructura del techo suspendido
• Estructuras de soporte para pantallas LED circulares
• Partes de la nueva subestructura de la fachada del estadio

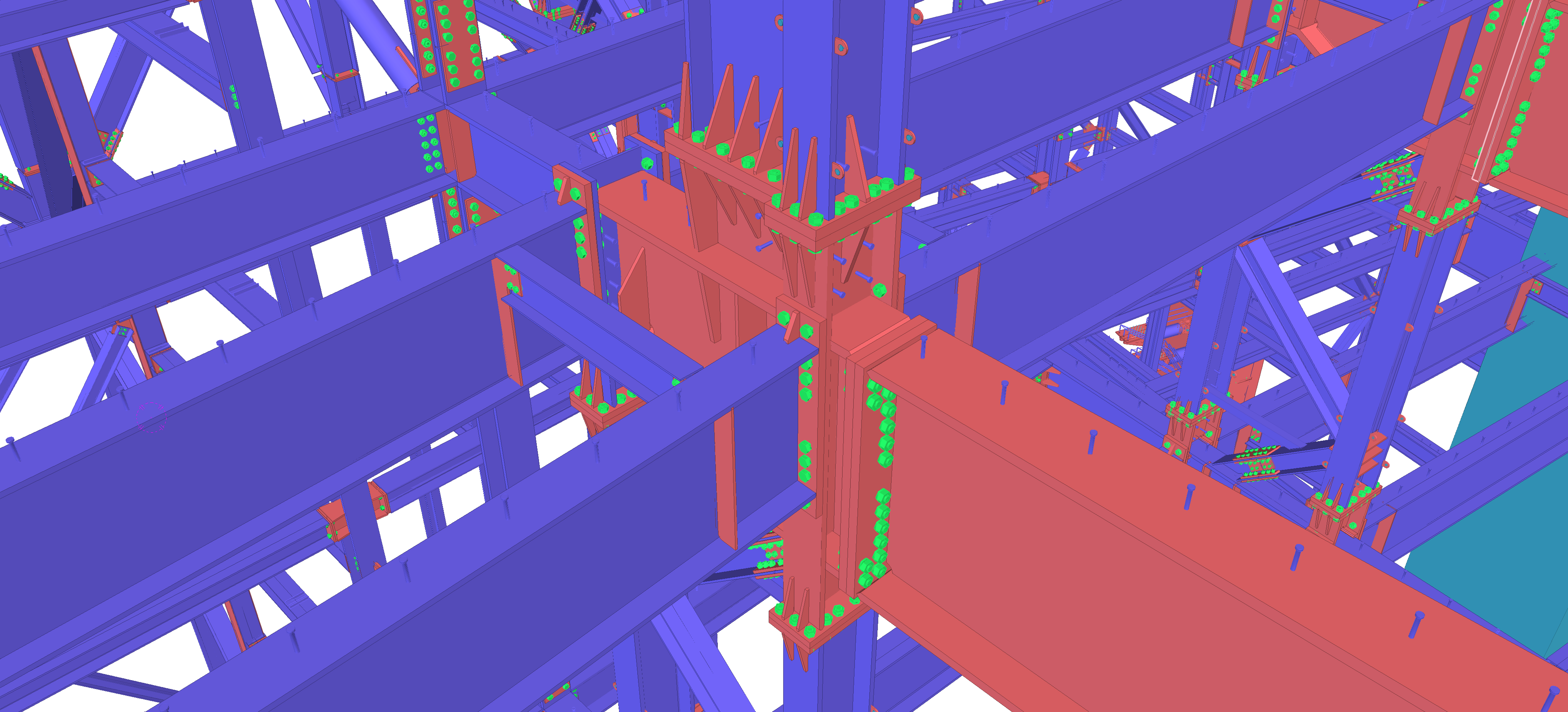

Todo el diseño y modelado se entrega utilizando Tekla Structures en LOD 500, asegurando una alta precisión a través de la fabricación e instalación.
Integración BIM y Flujo de Trabajo Digital
Debido a la complejidad del proyecto y su naturaleza acelerada, BIM juega un papel central para garantizar una coordinación perfecta entre todas las disciplinas.
El equipo del proyecto utiliza Tekla Structures y Trimble Connect para:
• Desarrollar modelos 3D detallados y documentación de construcción
• Coordinar actualizaciones de diseño en tiempo real entre equipos internacionales
• Realizar detección de interferencias antes de la fabricación
• Secuenciar la fabricación y montaje en etapas
• Alinear los sistemas estructurales, arquitectónicos y MEP
Los flujos de trabajo BIM facilitan la coordinación continua entre el diseño, la fabricación y la construcción, permitiendo que el proyecto avance de manera eficiente a pesar de los plazos ajustados y las interfaces complejas. La integración de modelos digitales apoya directamente la comunicación basada en modelos, asegurando que todos los interesados trabajen con la información más actual y minimizando los errores durante la ejecución.
New Spotify Camp Nou
Project Overview
The Spotify Camp Nou, the iconic home of FC Barcelona, is undergoing a landmark transformation to become one of the most advanced sports venues in the world. Upon completion, the stadium will accommodate approximately 105,000 spectators, making it the largest football stadium in Europe and one of the highest-capacity stadiums globally.

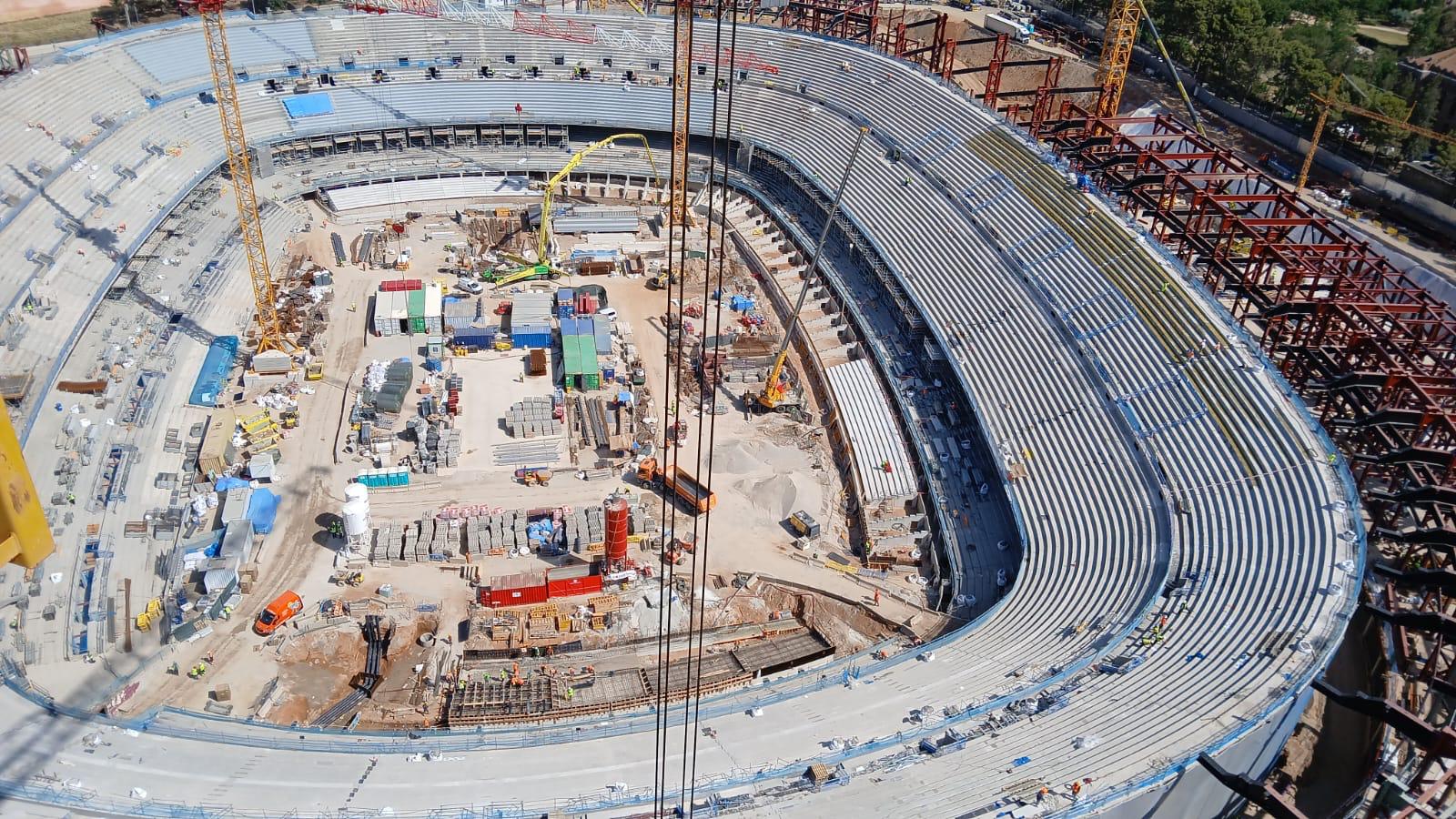

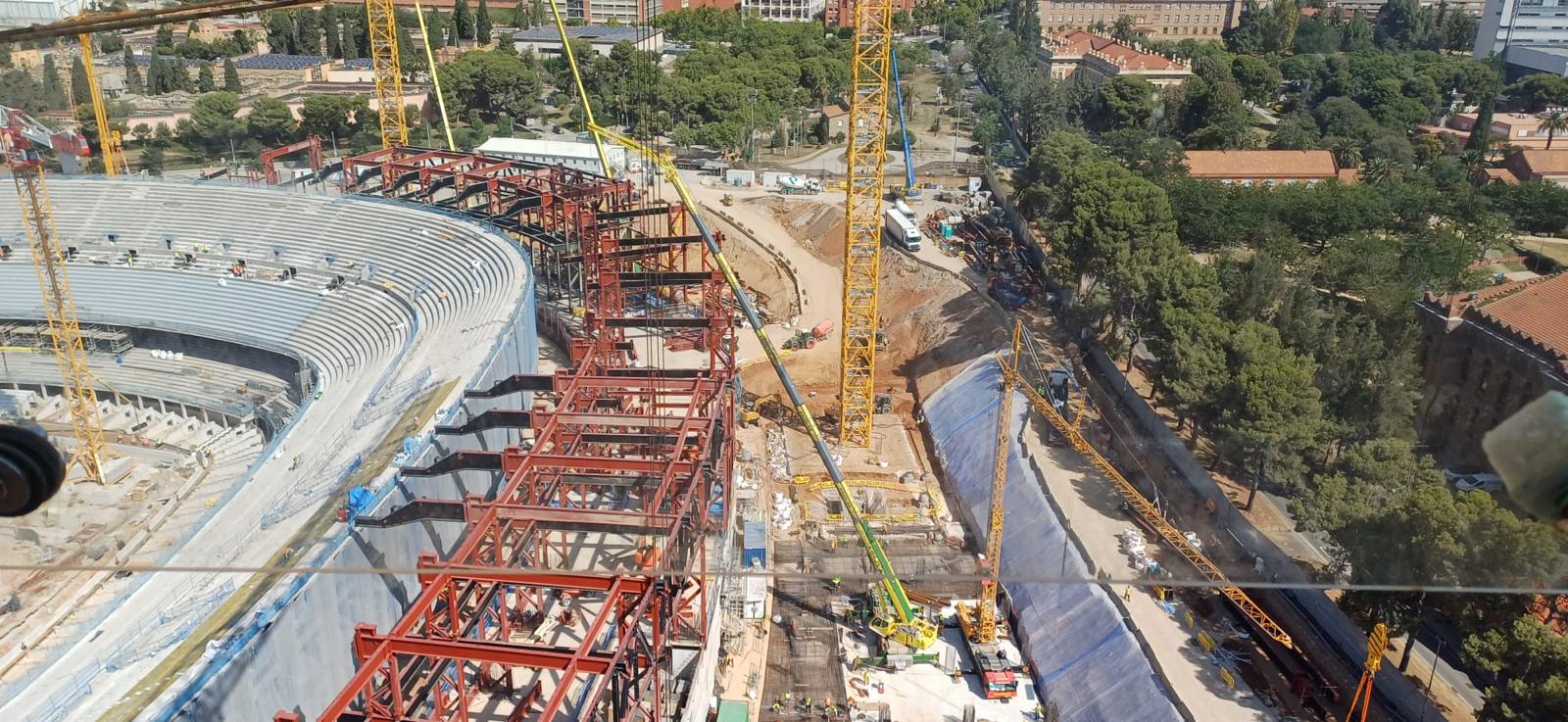

The redevelopment retains the original first and second tiers, while the third tier is demolished and reconstructed using composite steel-concrete systems. A suspended roof structure spans the stadium without intermediate columns, with integrated photovoltaic panels and an advanced LED media and lighting system.
Key Project Highlights:
• Expansion from 99,354 to ~105,000 seats
• Preservation of first and second tiers

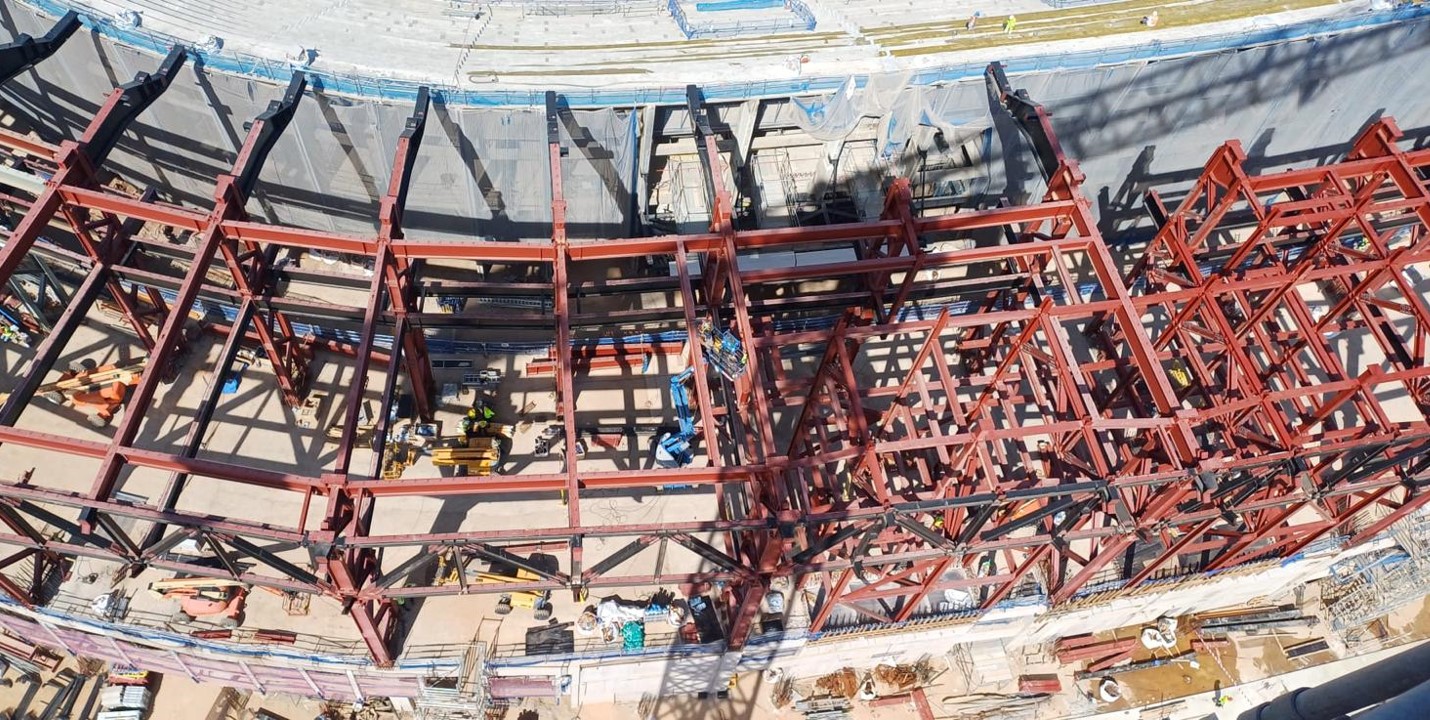

• Demolition and reconstruction of the third tier with composite steel-concrete systems
• A column-free roof with integrated photovoltaic panels
• Suspended circular LED media screens as part of the lighting and media system
• Design and construction proceed in parallel, requiring real-time BIM coordination
SDENG Contribution
As an engineering partner alongside the Limak Group of Companies, the main contractor, SDENG is contributing to the structural design and BIM modeling of approximately 35,000 tons of steel structures, including:
• The new third-tier structure
• The suspended roof structure
• Support structures for circular LED screens
• Parts of the stadium’s new facade sub-structure

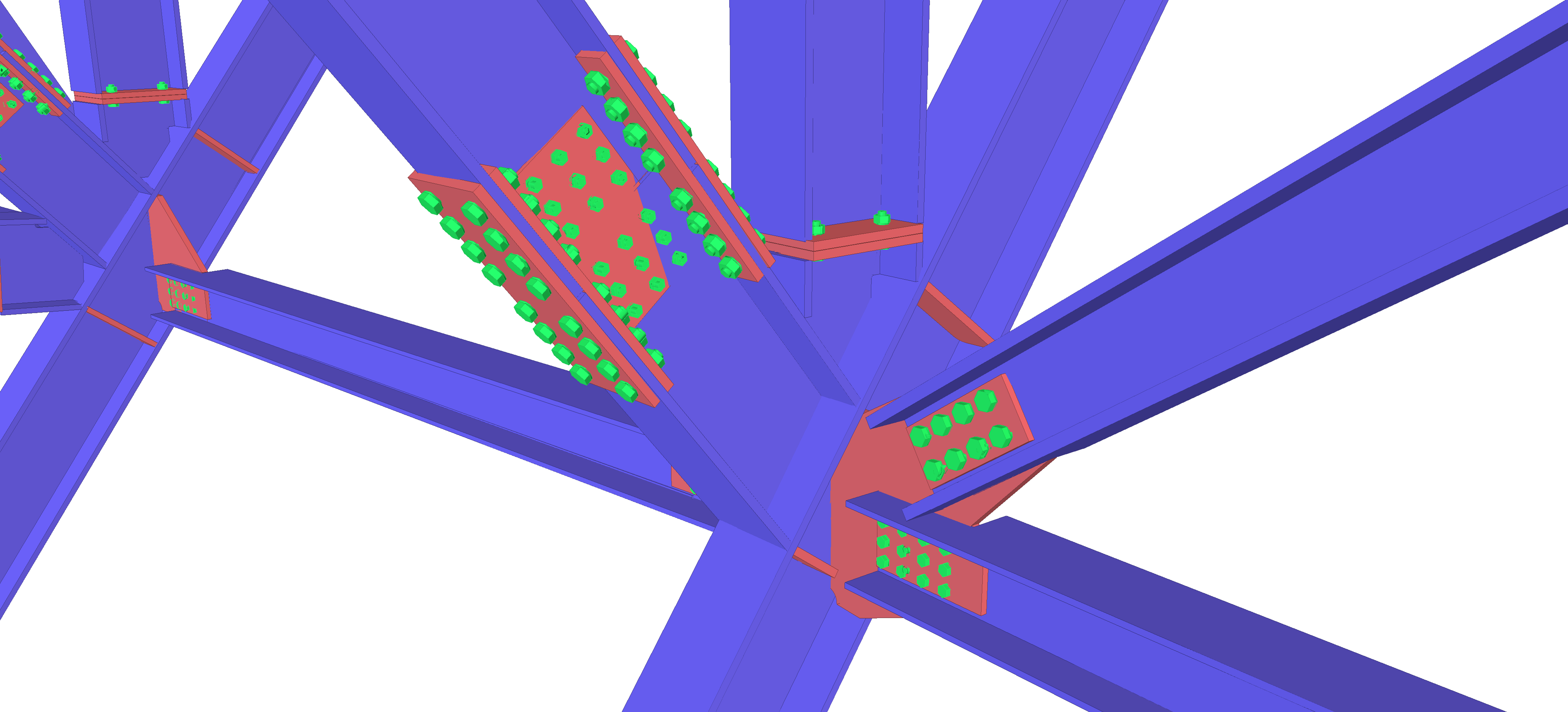

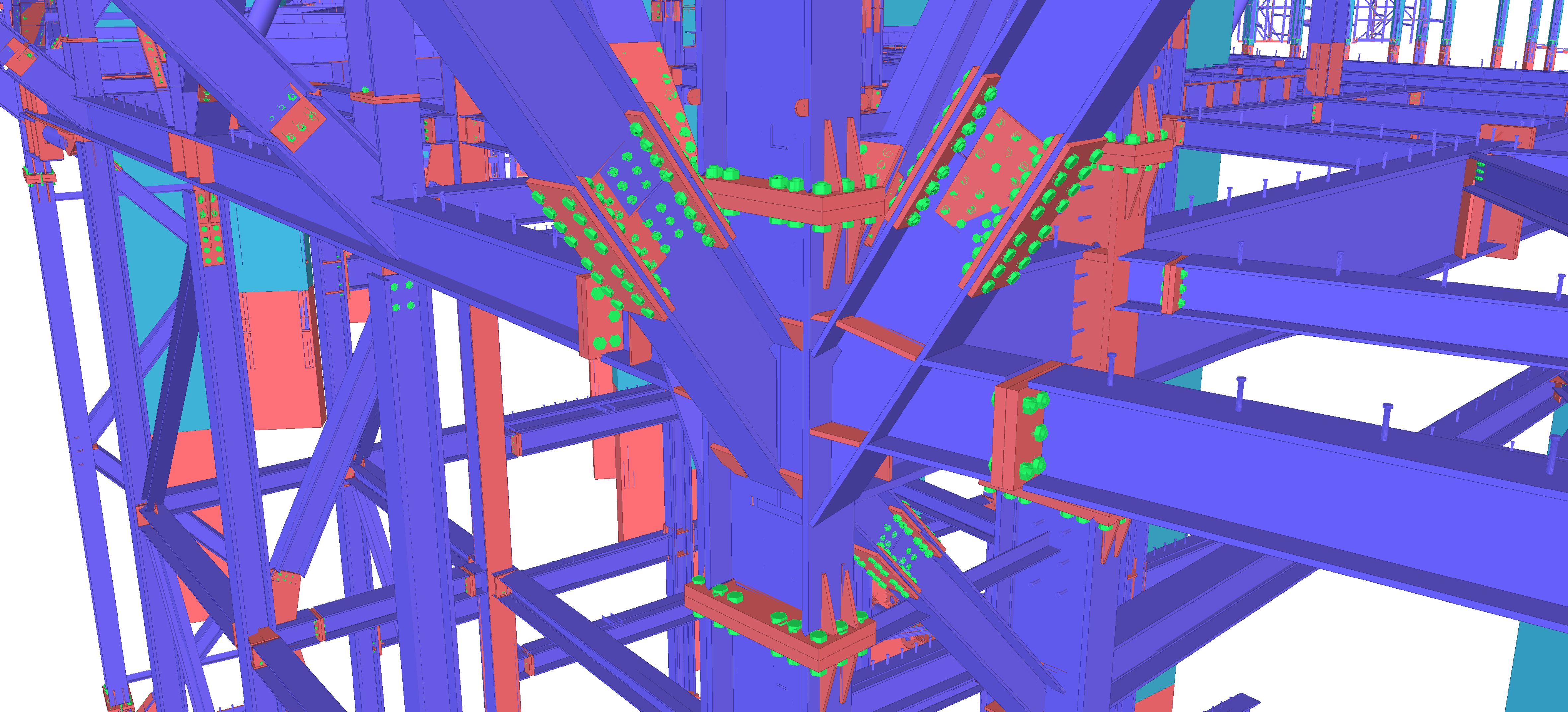

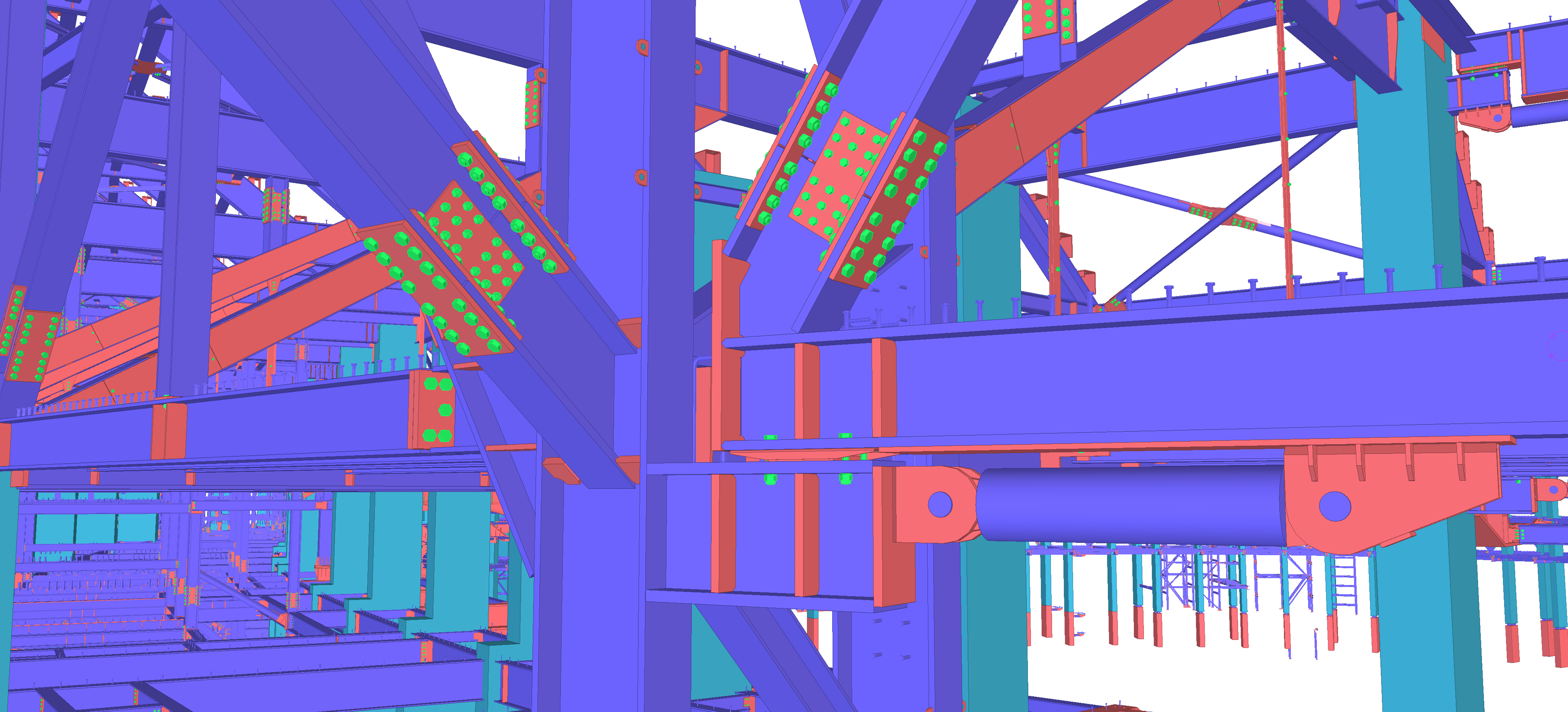

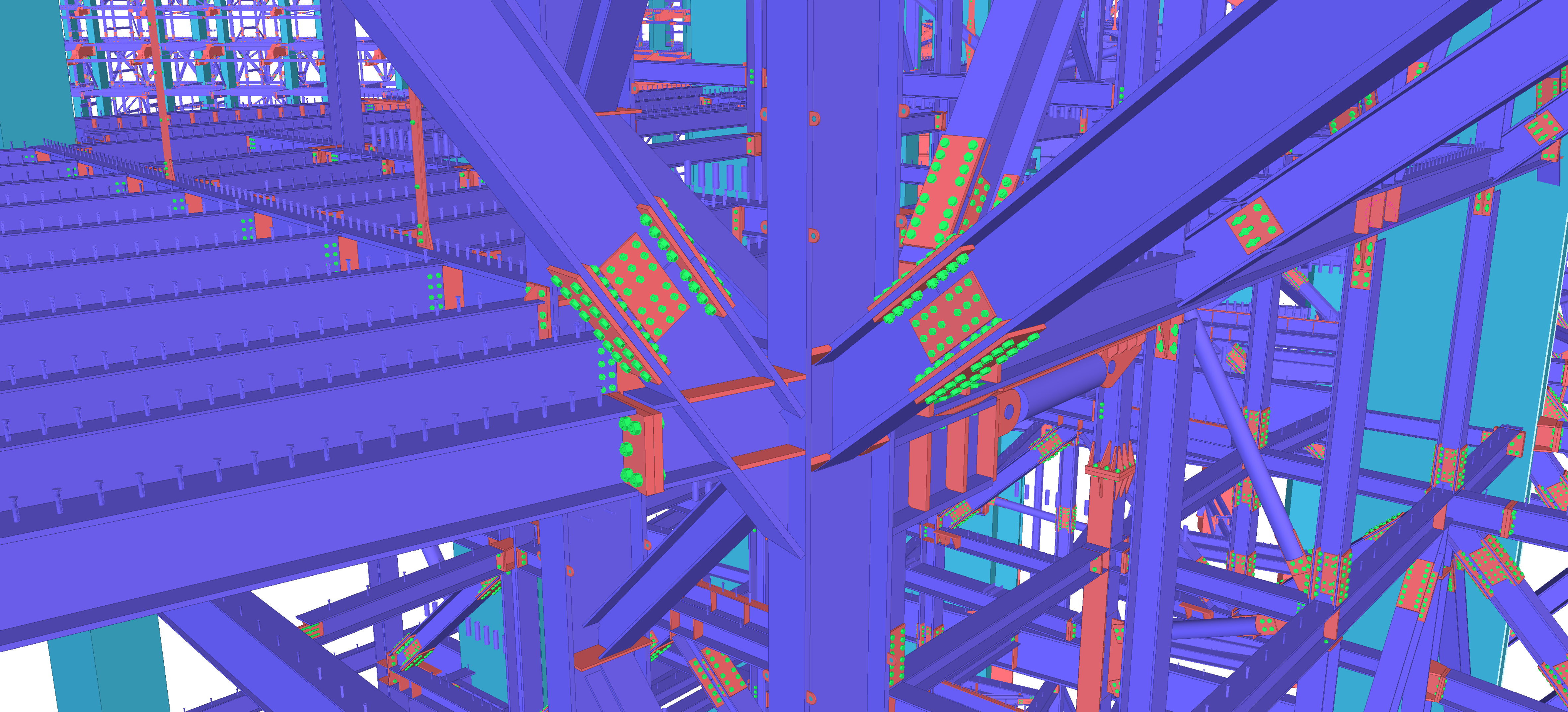

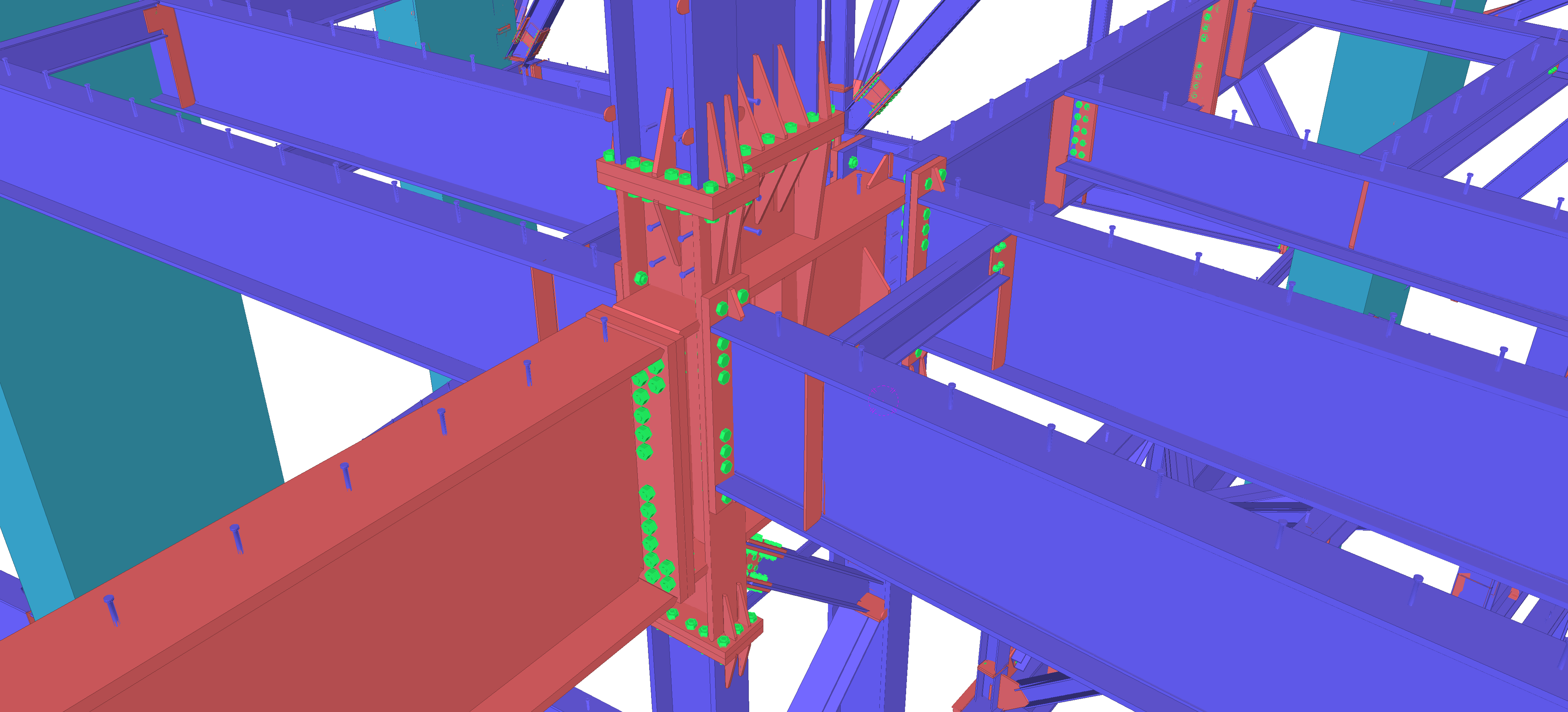

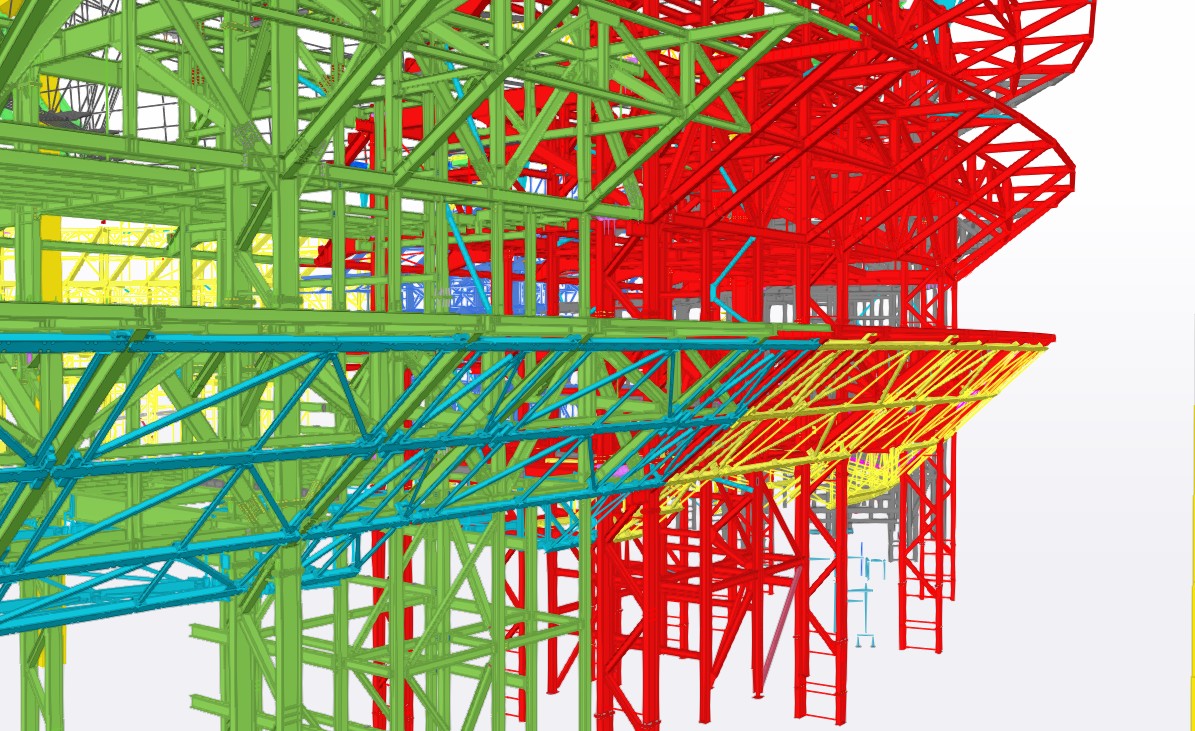

All design and modeling are delivered using Tekla Structures at LOD 500, ensuring high precision through fabrication and installation.
BIM Integration & Digital Workflow
Due to the project’s complexity and fast-tracked nature, BIM plays a central role in ensuring seamless coordination across all disciplines.
The project team uses Tekla Structures and Trimble Connect to:

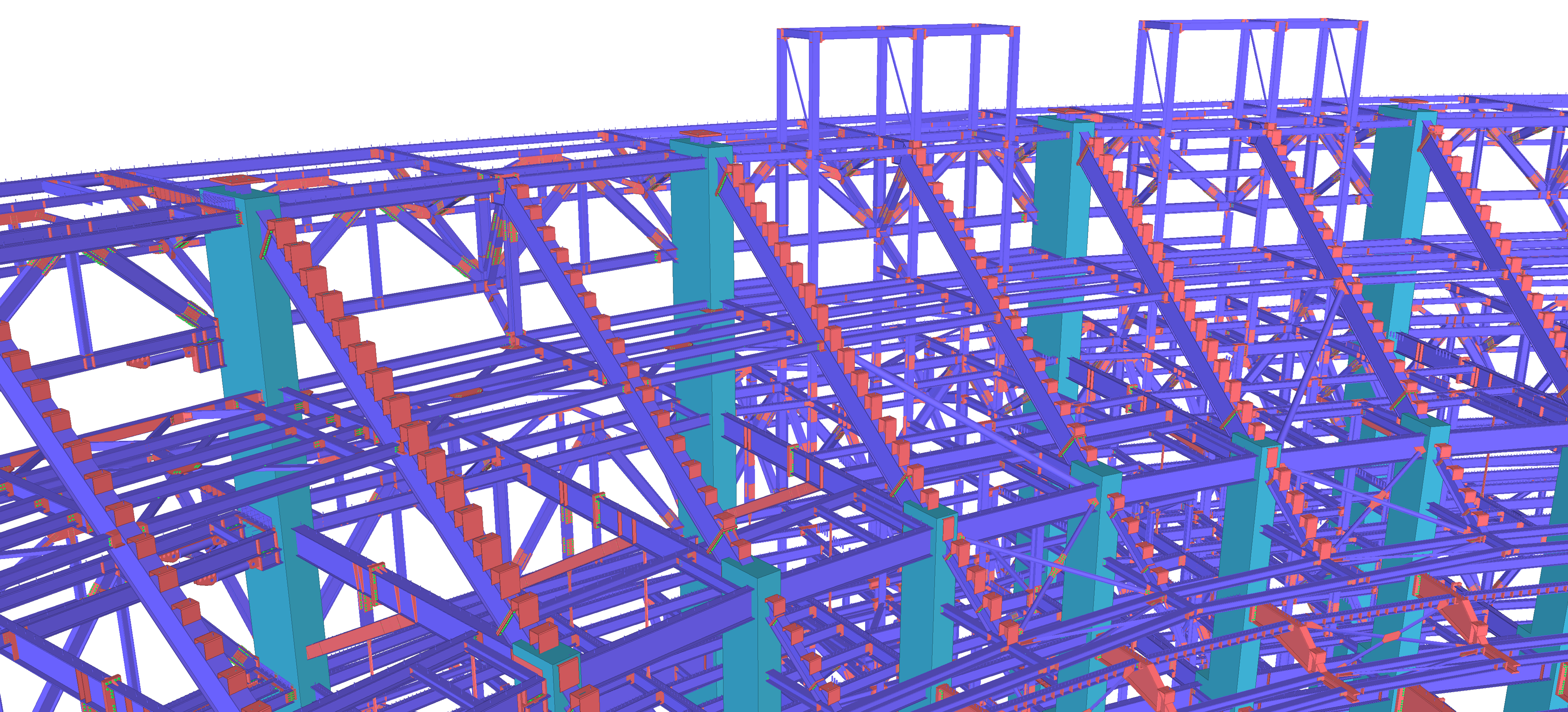

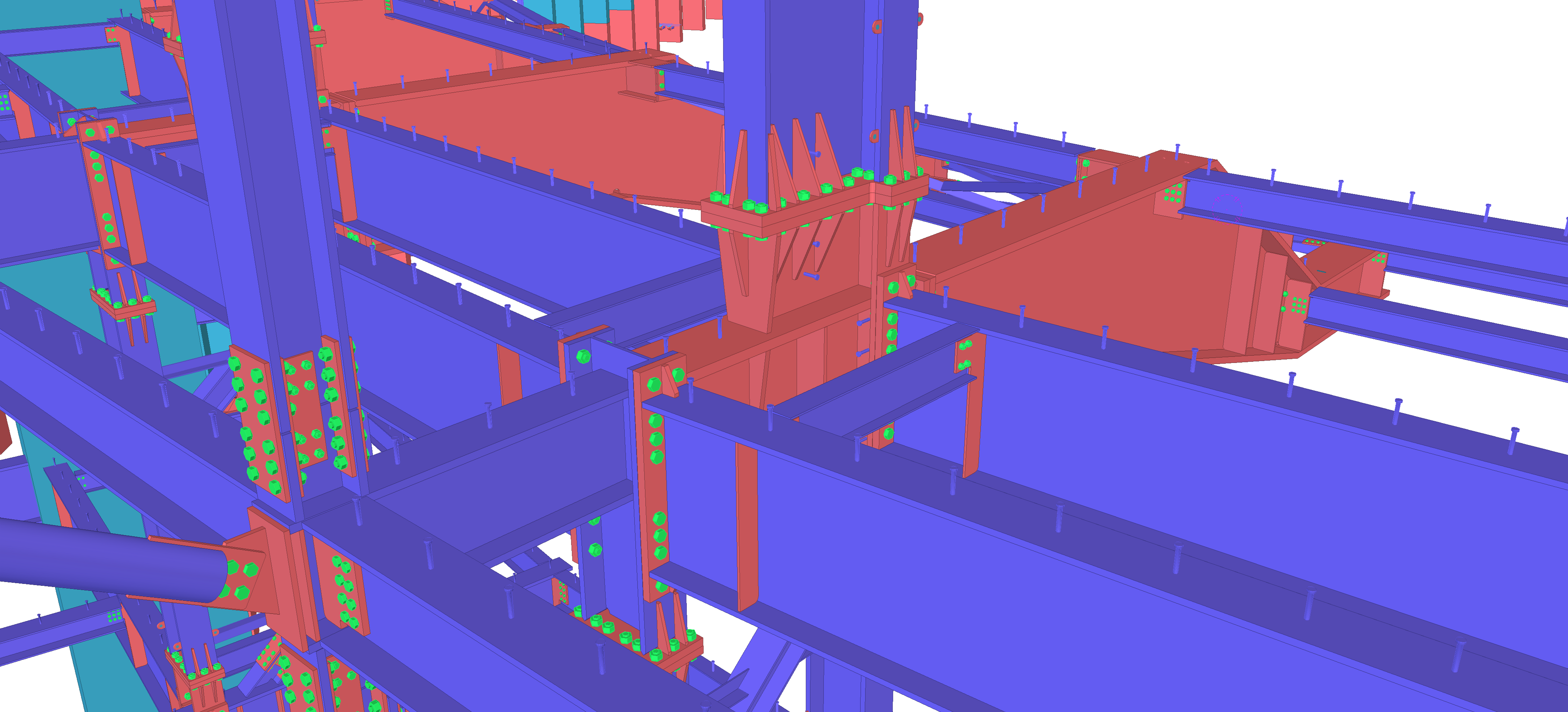

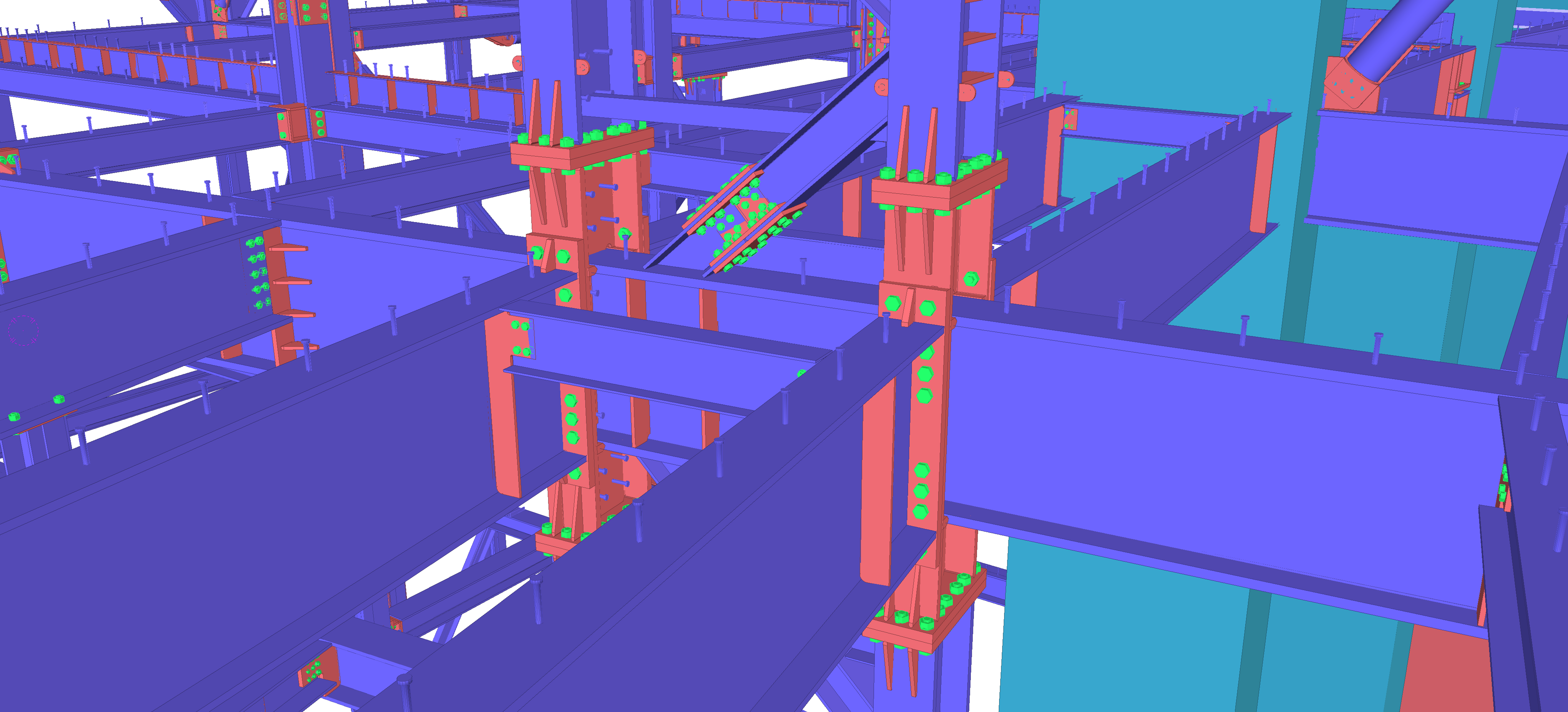

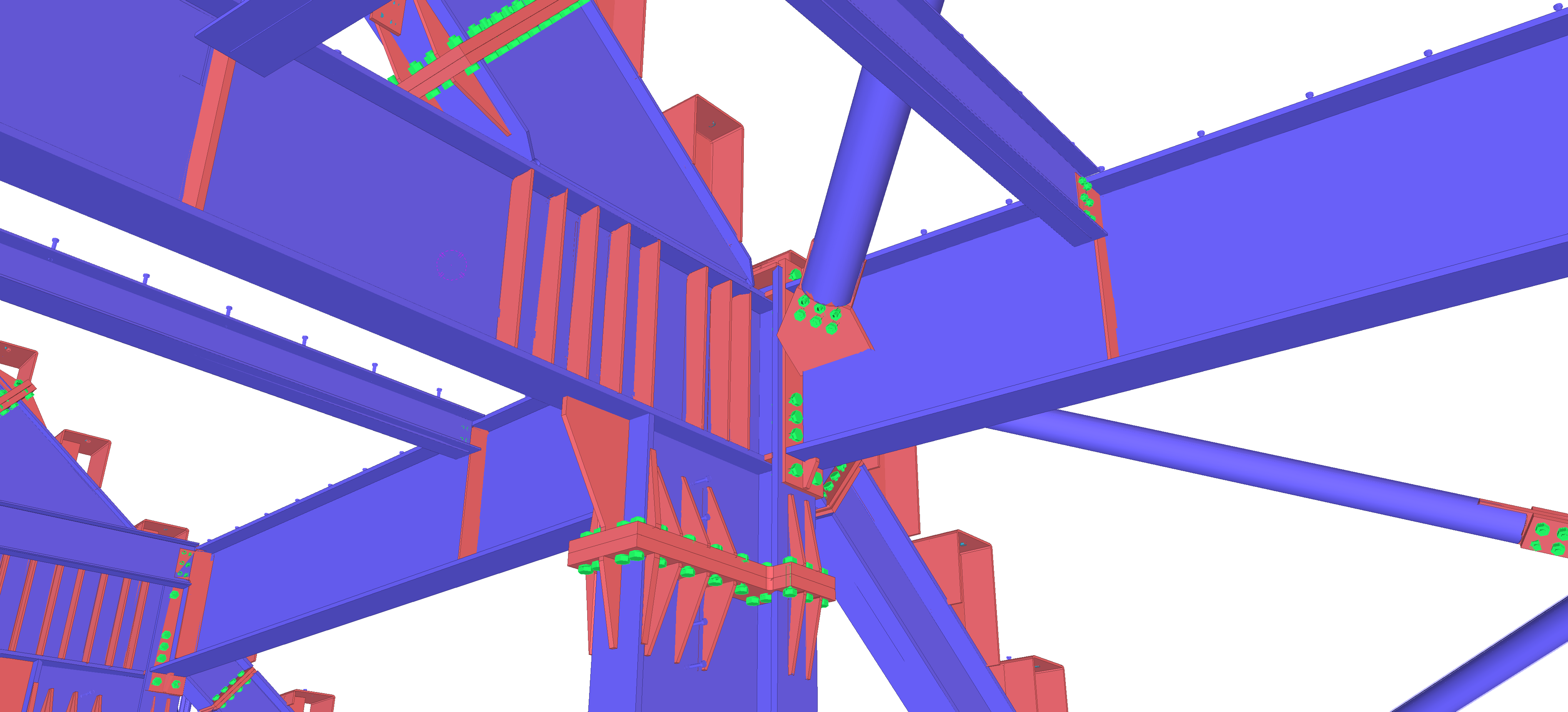

• Develop high-detail 3D models and construction documentation
• Coordinate design updates in real time across international teams
• Perform clash detection prior to fabrication

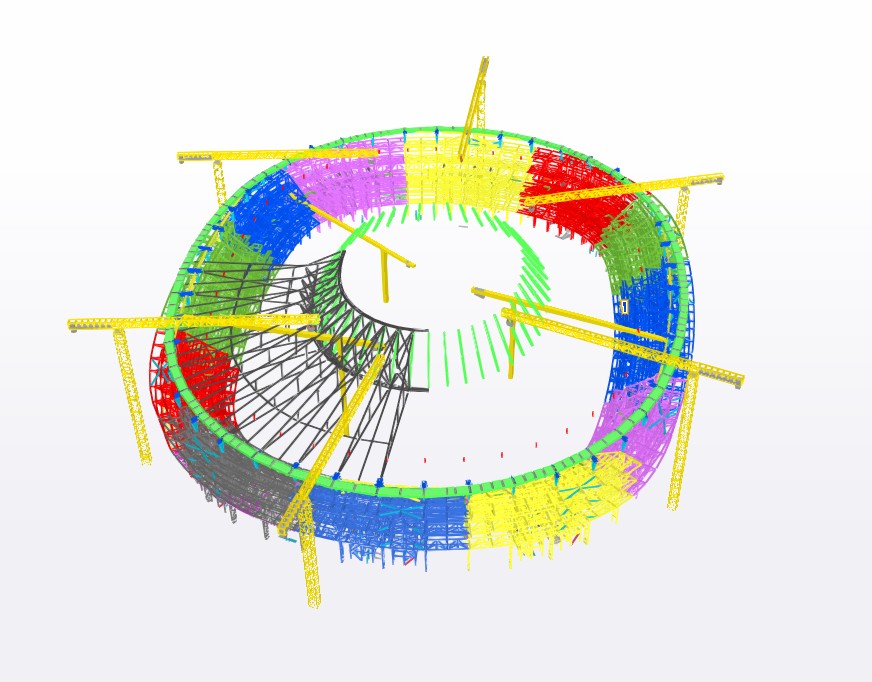

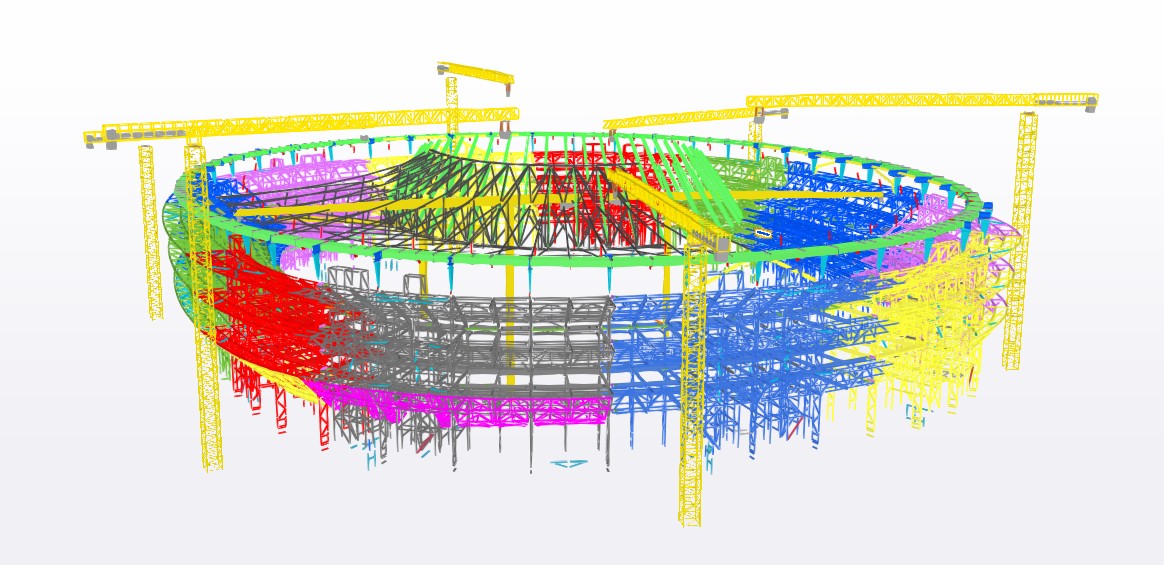

• Sequence fabrication and erection in phased stages
• Align structural, architectural, and MEP systems

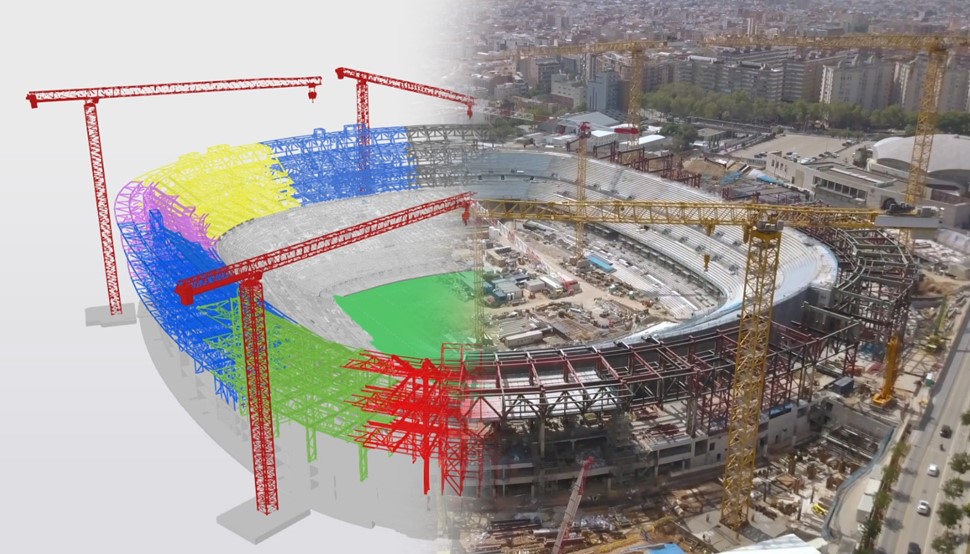

The BIM workflows facilitate continuous coordination between design, fabrication, and construction, enabling the project to progress efficiently despite tight schedules and complex interfaces. The integration of digital models directly supports model-based communication, ensuring that all stakeholders work with the most current information and minimizing errors during execution.
