OCZYSZCZALNIA ŚCIEKÓW
| Category | Small Scale Projects |
|---|---|
| Year | 2025 |
| Country | Poland |
| Organization | GBPBP Projprzem s.a. |
| Author | Dominika Sierny |
| Place of construction | Siemianowice Śląskie, Polska |
| Tags | Tekla Structures |
Zaprojektowana konstrukcja stalowa wciągnika jest niewielką
częścią dużego przedsięwzięcia jakim jest oczyszczalnia ścieków
przemysłowych. WTP (Water Treatment Plant) Konstrukcja ta pełni
funkcję transportu oraz obsługi dla zbiornika zendry nad którym się
znajduje.

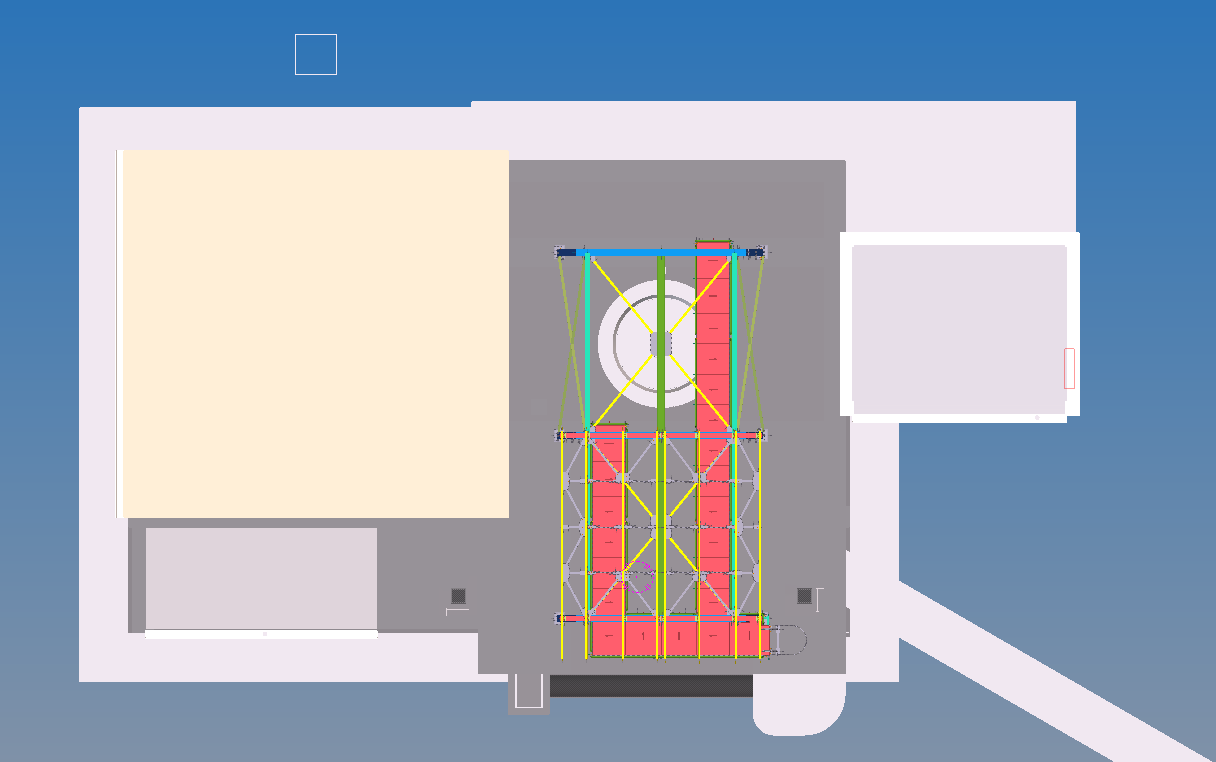

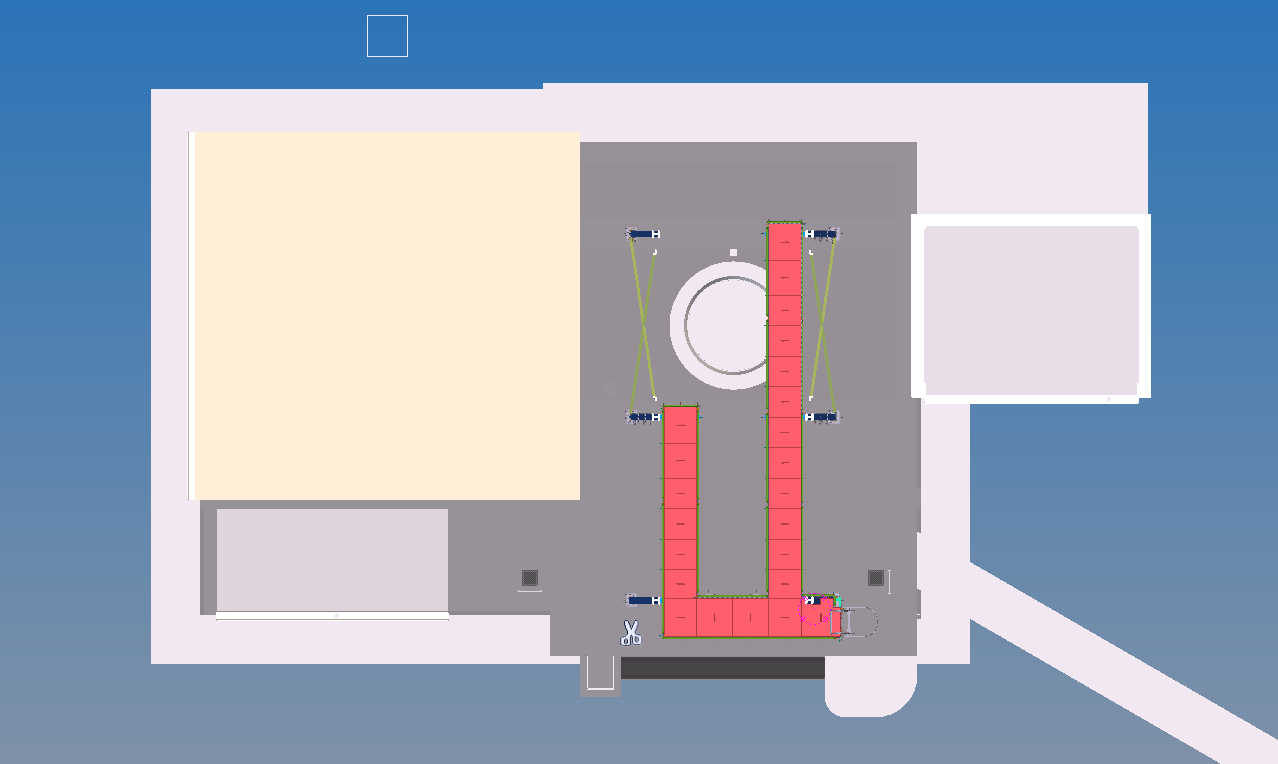

Główną konstrukcję stanowią słupy HEB160, które są pochylone
względem poziomu podstawy o 83° oraz belki poprzeczne HEB120,
a także wsporniki HEB100. Tworzą one podparcie dla platform
wykonanych jako ramy z profili UNP120, skratowane belkami poprzecznymi
UNP120 oraz stężeniami L50*6. Belka wciągnika IPE360 została
podwieszona do belek poprzecznych HEB160, które są stężone między
sobą kątownikami L60*6. Konstrukcja dachu obejmuje, m.in. belki główne
HEB120, płatwie UNP80 oraz stężenia L50*6 i D16. Dach został pokryty
blacha trapezową T35E 0.5 mm.

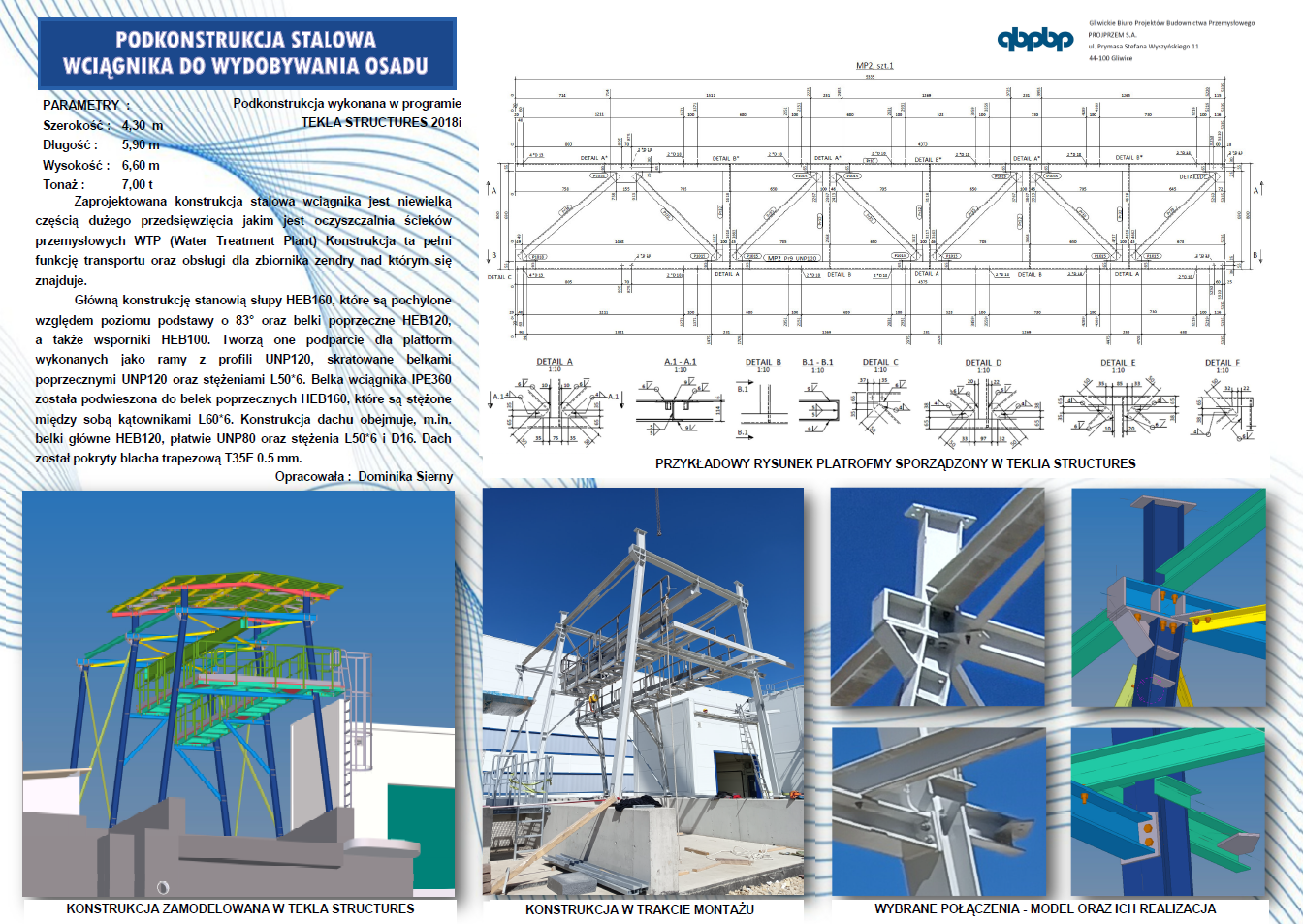

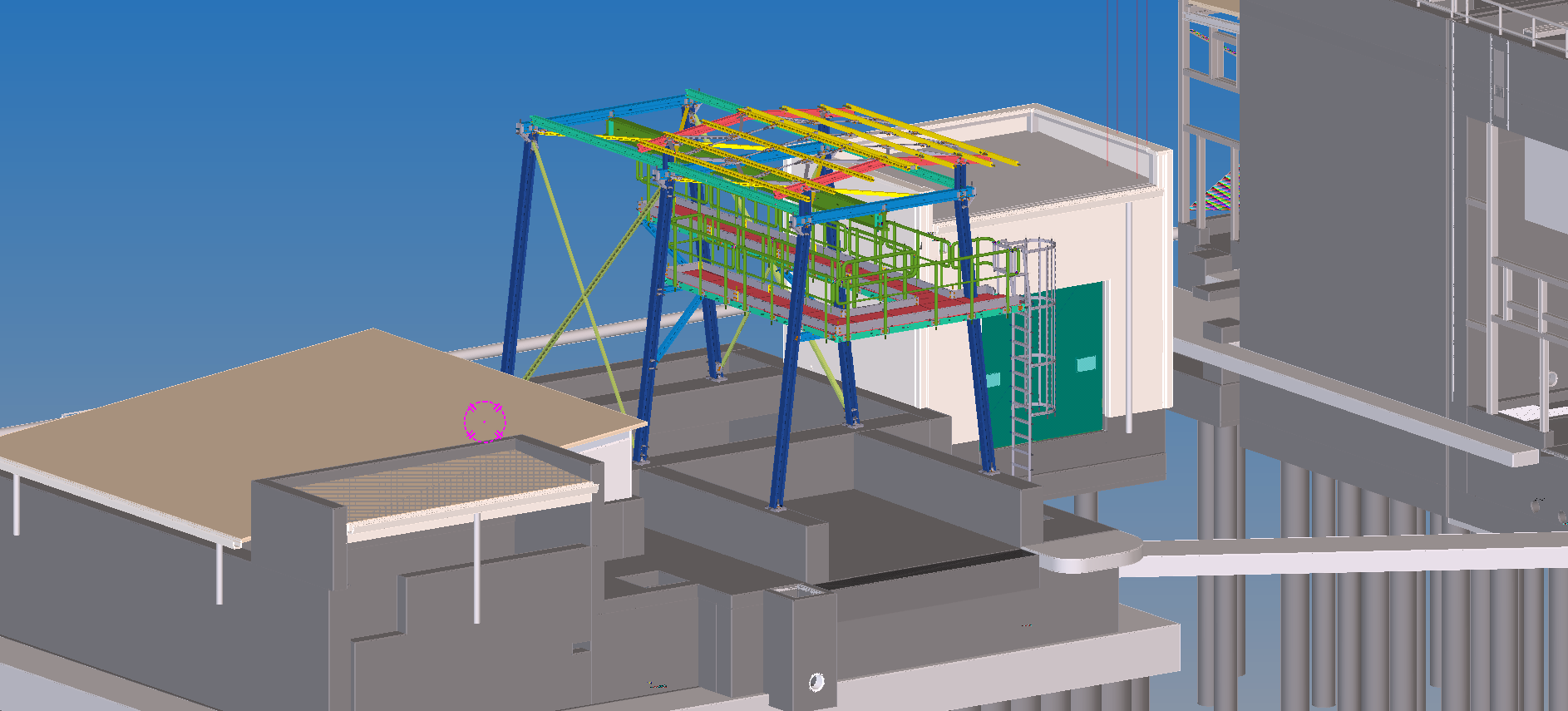

The designed hoist steel structure is a small part of a large project, which is an industrial Water Treatment Plant (WTP). The function of this structure is transport and service of the Zendra Tank over which it is located.

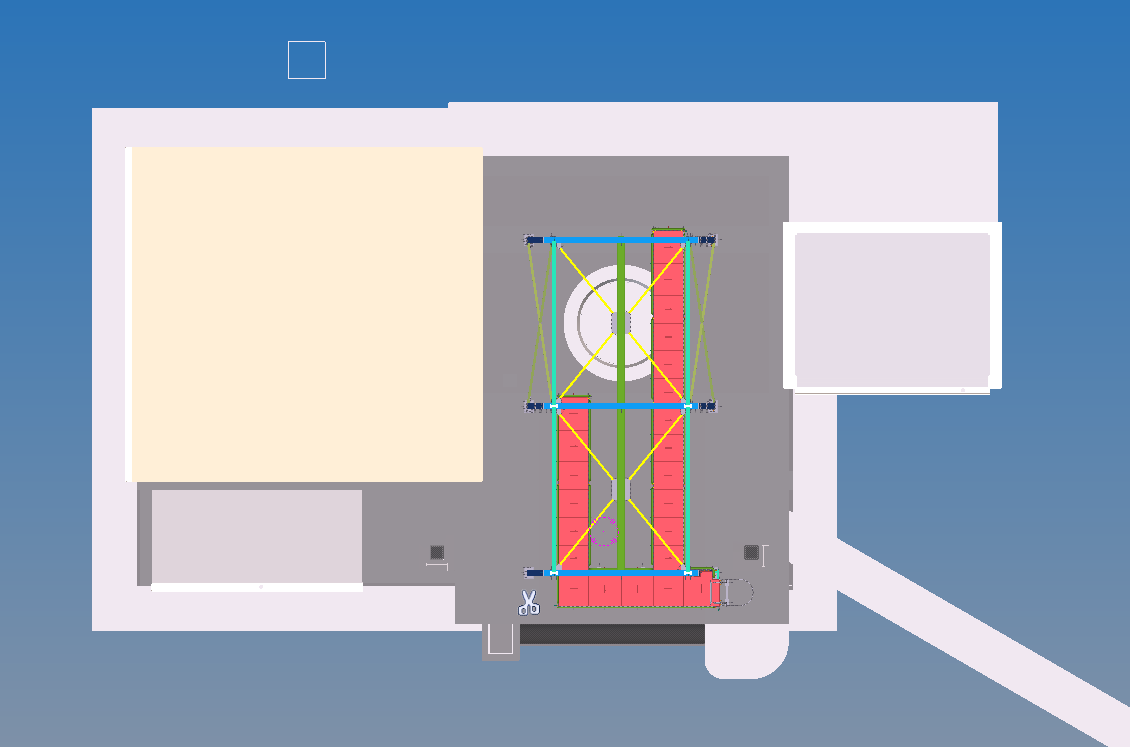

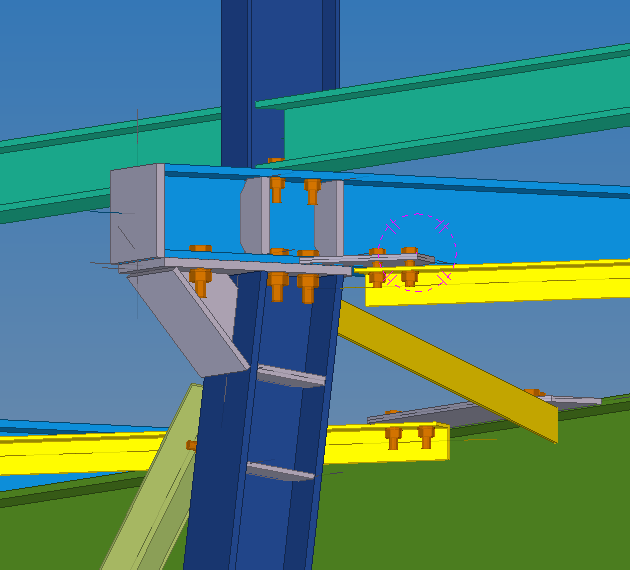

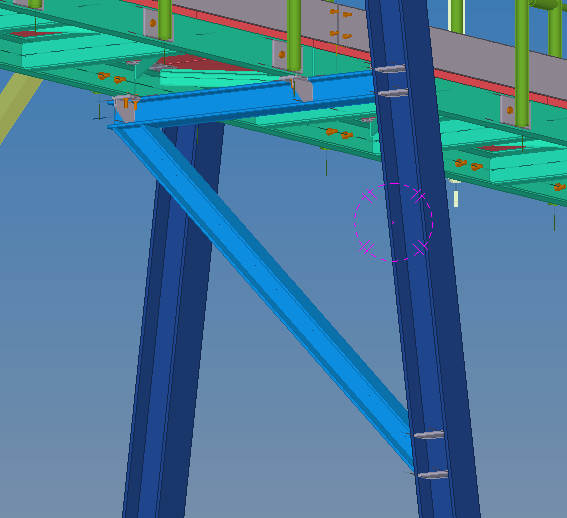

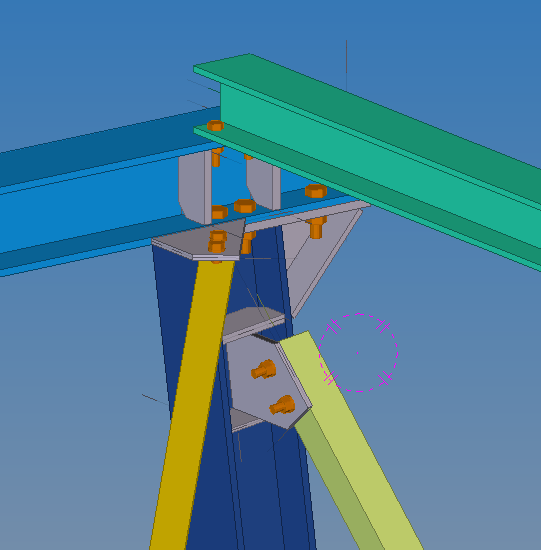

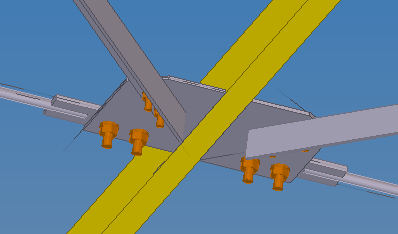

The main structure consists of HEB160 columns, which are inclined relative to the base level by 83° and HEB120 transverse beams, as well as HEB100 cantilever. They form the support for the platforms made as frames consisting of UNP120 profiles, braced with transverse beams UNP120 and L50*6 braces. The IPE360 hoist beam is suspended to HEB160 transverse beams, which are braced with L60*6 profile. The roof structure consists of main beams HEB120, UNP80 purlins as well as bracing made of L50*6 and φ16 bars. The structure of the roof is covered with trapezoidal sheet T35E with the thickness of 0.5 mm.
