Overhoeks blok Q (de Johanna)
| Category | Commercial Projects |
|---|---|
| Year | 2025 |
| Country | Benelux |
| Organization | Byldis |
| Project partners | Dura Vermeer, Ymere |
| Author | Patrick Laureijs |
| Client | Dura Vermeer |
| Place of construction | Amsterdam |
| Tags | Trimble Connect ExtensionsPrefabConcreteTekla StructuresTrimble Connect |
Het project: Overhoeks blok Q (de Johanna), omvat de nieuwbouw van 105 sociale huurwoningen gebouwd op de hoek van de Docklandsweg en de van der Pekbrug in Amsterdam.
De bijdrage van Byldis is de realisatie en montage van de gehele prefab draagstructuur alsmede de prefab gevelelementen inclusief de puien en vliesgevels van het gebouw.
Voor de engineering van een aantal onderdelen hebben we samen gewerkt met meerdere leveranciers in opdracht van Byldis. Het gaat hierom de puien, volvloeren, stalen liggers, trappen en bordessen. Al deze partijen hebben de onderdelen in 3d uitgewerkt en de IFC modellen zijn hiermee uitgewisseld naar Byldis en de klant.
Vanuit de klant zijn alle in te storten voorzieningen, zoals elektra, ventilatie, riolering, ankers voor hekwerk, ankers voor HSB frame en sparingen, opgegeven via IFC modellen. Deze instortingen zijn overgenomen en verwerkt in het model van Byldis of andere leveranciers die samenwerken met Byldis. Zodra de installaties en sparingen verwerkt zijn in het model werden de IFC modellen verstrekt aan de klant zodat er een laatste controle kon plaatsvinden, zodat alle onderdelen juist verwerkt waren.
Byldis wisselt de informatie in het Tekla model uit met het ERP-systeem en ook worden er gegevens vanuit het ERP-systeem in het Tekla model geüpload. Enkele voorbeelden van gegevens die van het Tekla model naar het ERP-systeem gaan zijn de hoeveelheid m3 beton, aantal type ankers e.d. Enkele voorbeelden van gegevens die van het ERP-systeem naar het Tekla model gaan zijn de status van een element (productie gereed, gereed voor transport), productiedatum van het elementen e.d. zo is de klant geïnformeerd vanuit het IFC model wat de status is van een element.
De wapening van een element wordt volledig uitgewerkt in 3d en er worden bestanden gemaakt welke ingeladen worden in de eigen wapeningmachine’s. Er wordt ook een tekening met buigstaat gegenereerd en IFC bestand van het betreffende element gemaakt voor het samenstellen van het wapeningsnet. De persoon op de werkvloer die het wapeningsnet samengesteld heeft de beschikking over een TrimbleConnect Terminal. Hierop zijn de IFC bestanden van de wapening beschikbaar en wordt extra inzicht verkregen in de complexe wapeningsconstructies. Kleuren en een tool met Barcode lezer welke per onderdeel kan scannen waar dit onderdeel behoord zijn onderdeel van de werkwijze. Meten en controleren zijn ook mogelijk in Trimble Connect door onze eigen geprogrammeerde tools die gegevens lezen uit het Tekla model en IFC-bestand.
De uitvoering, productie, levering en montage van het project is een groot succes en dat komt door onderstaande processen:
– De samenwerking met de aannemer en alle betrokken partijen via BIM
– Het gebruik van Trimble Connect voor de aansturing van onze eigen inkooponderdelen zoals puien, stalen liggers, prefab trappen en bordessen
– Het gebruik van Trimble Connect Terminal in de wapening fabriek
– Het gebruik van Tekla Structures en de koppeling naar het ERP systeem waarin de status van Engineering, status productie en leverdata bijgehouden worden en zichtbaar zijn.

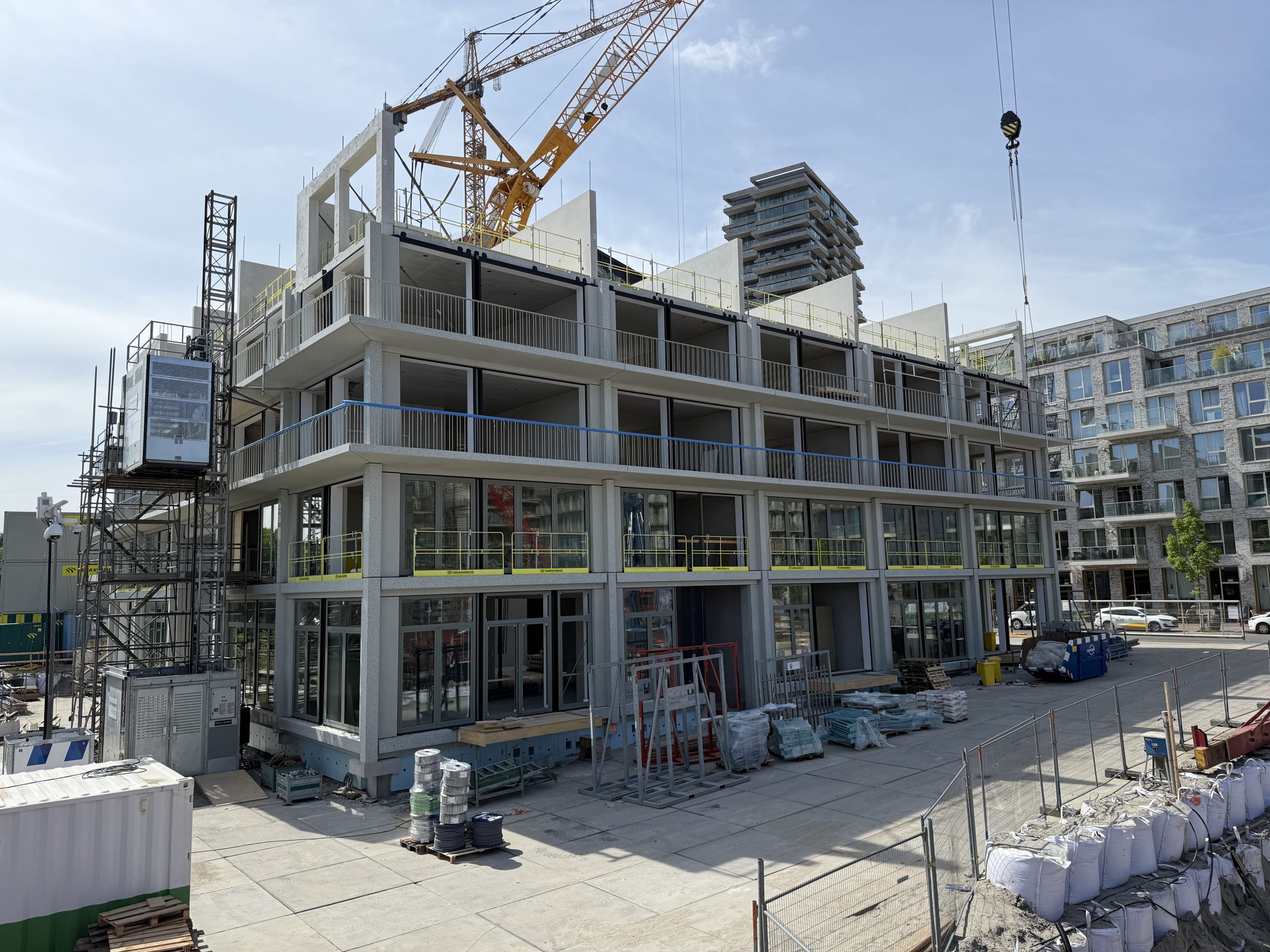

The Project: Overhoeks Block Q (De Johanna) involves the new construction of 105 social rental apartments, built on the corner of Docklandsweg and Van der Pekbrug in Amsterdam.

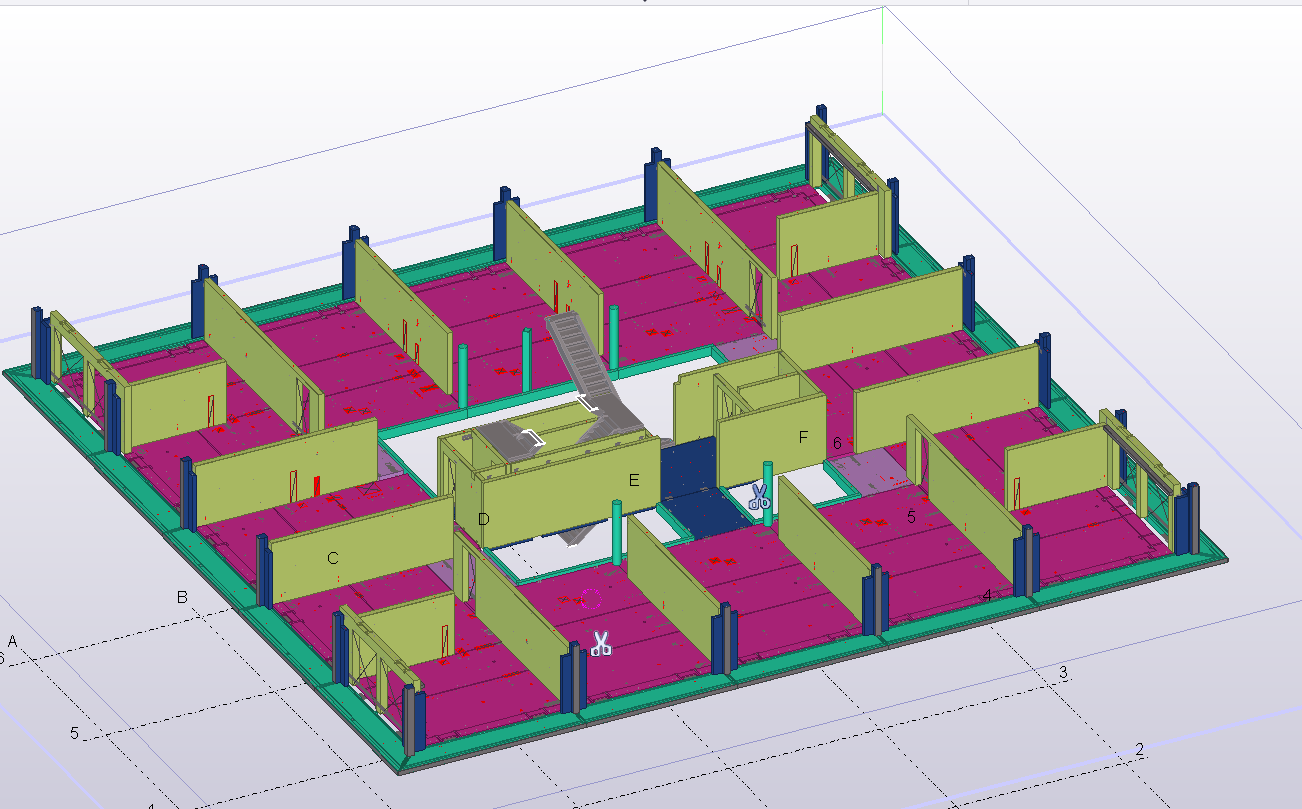

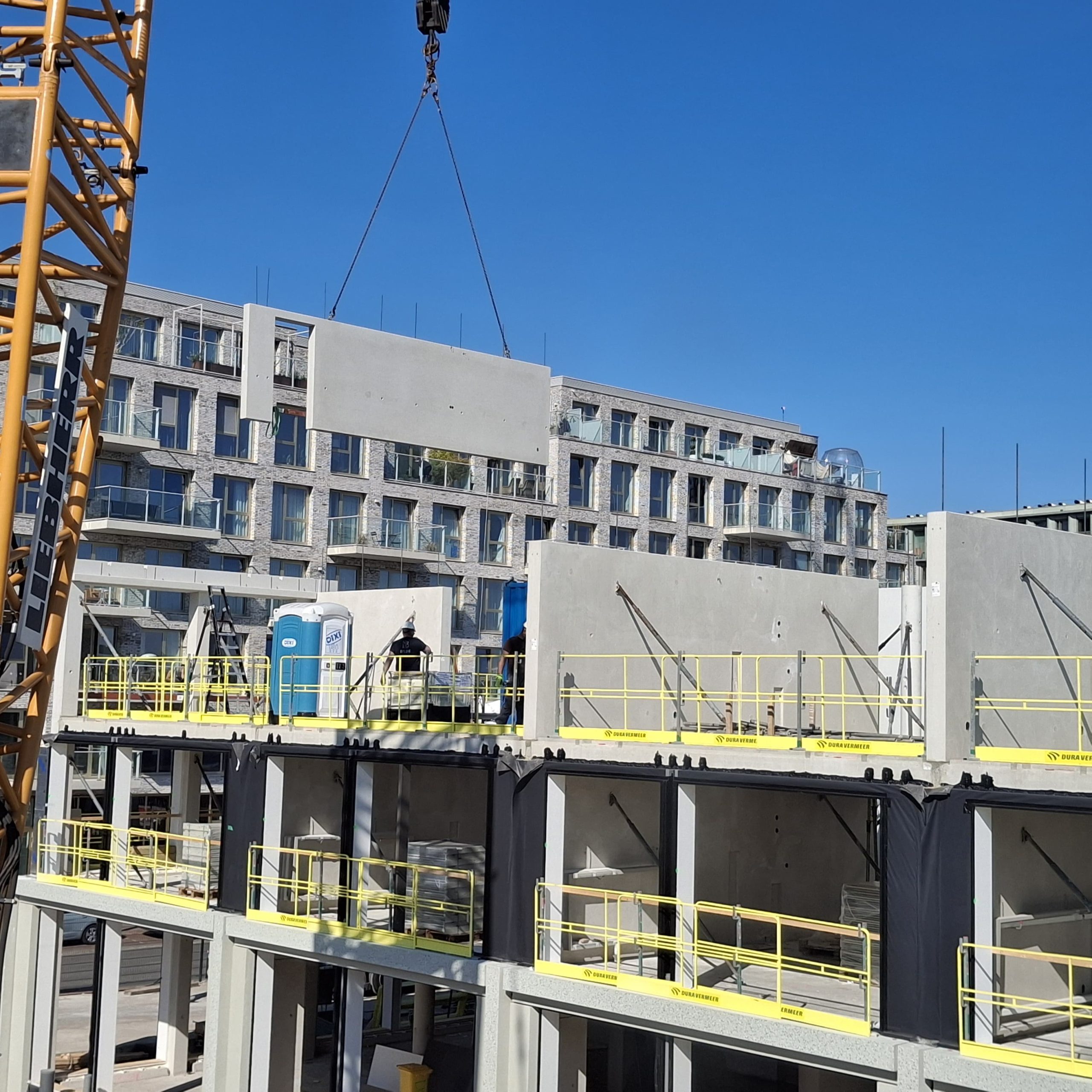

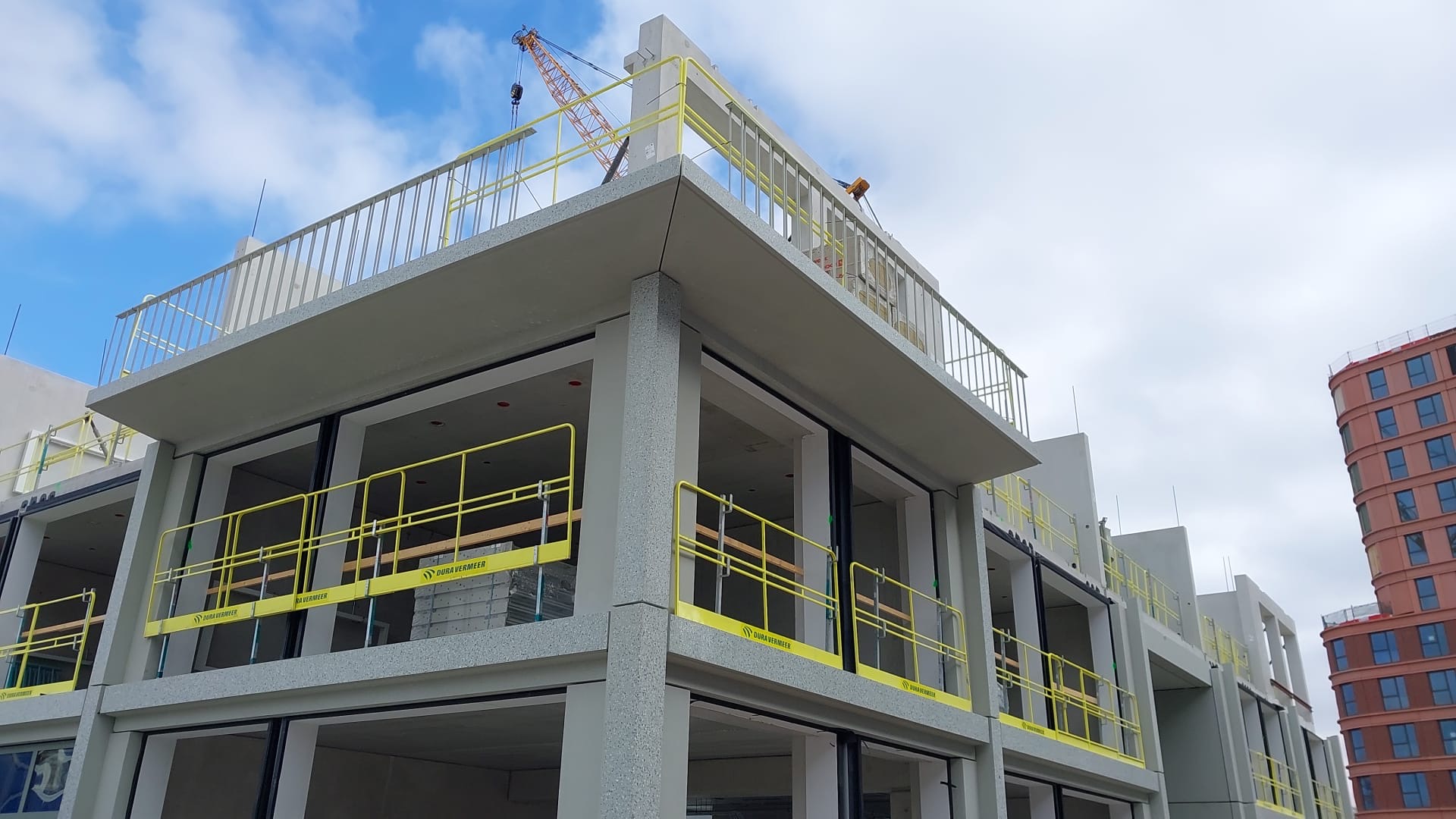

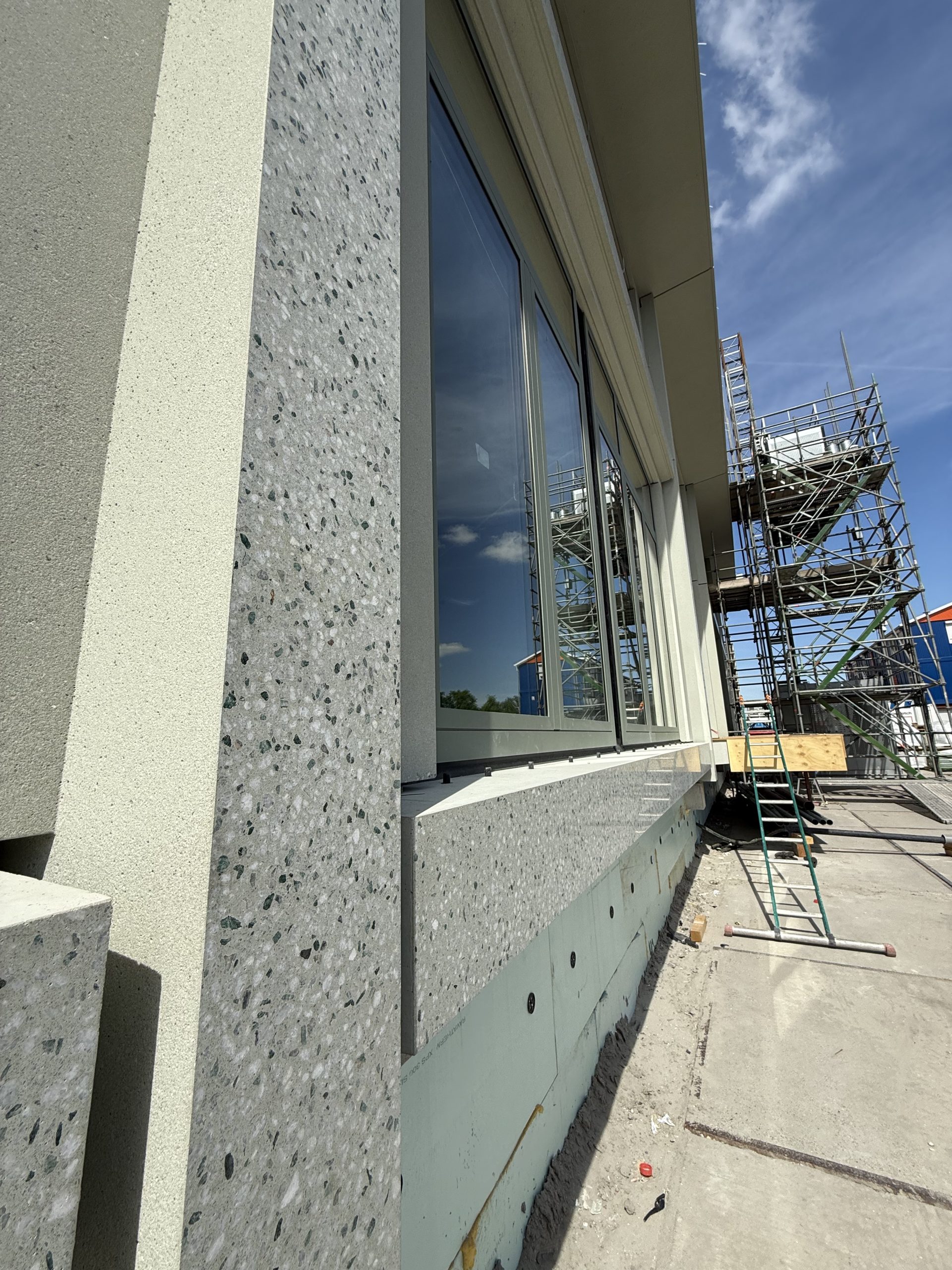

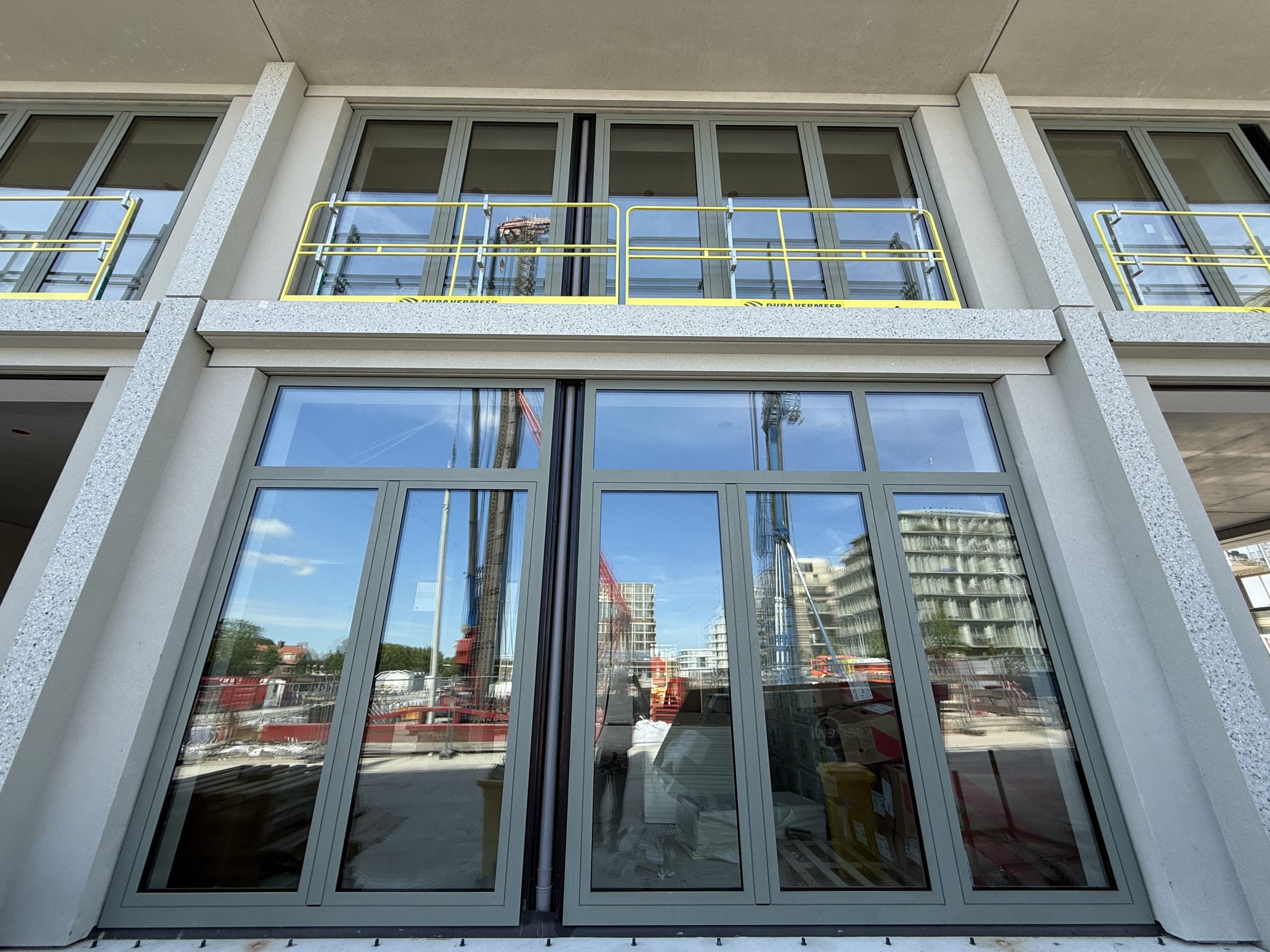

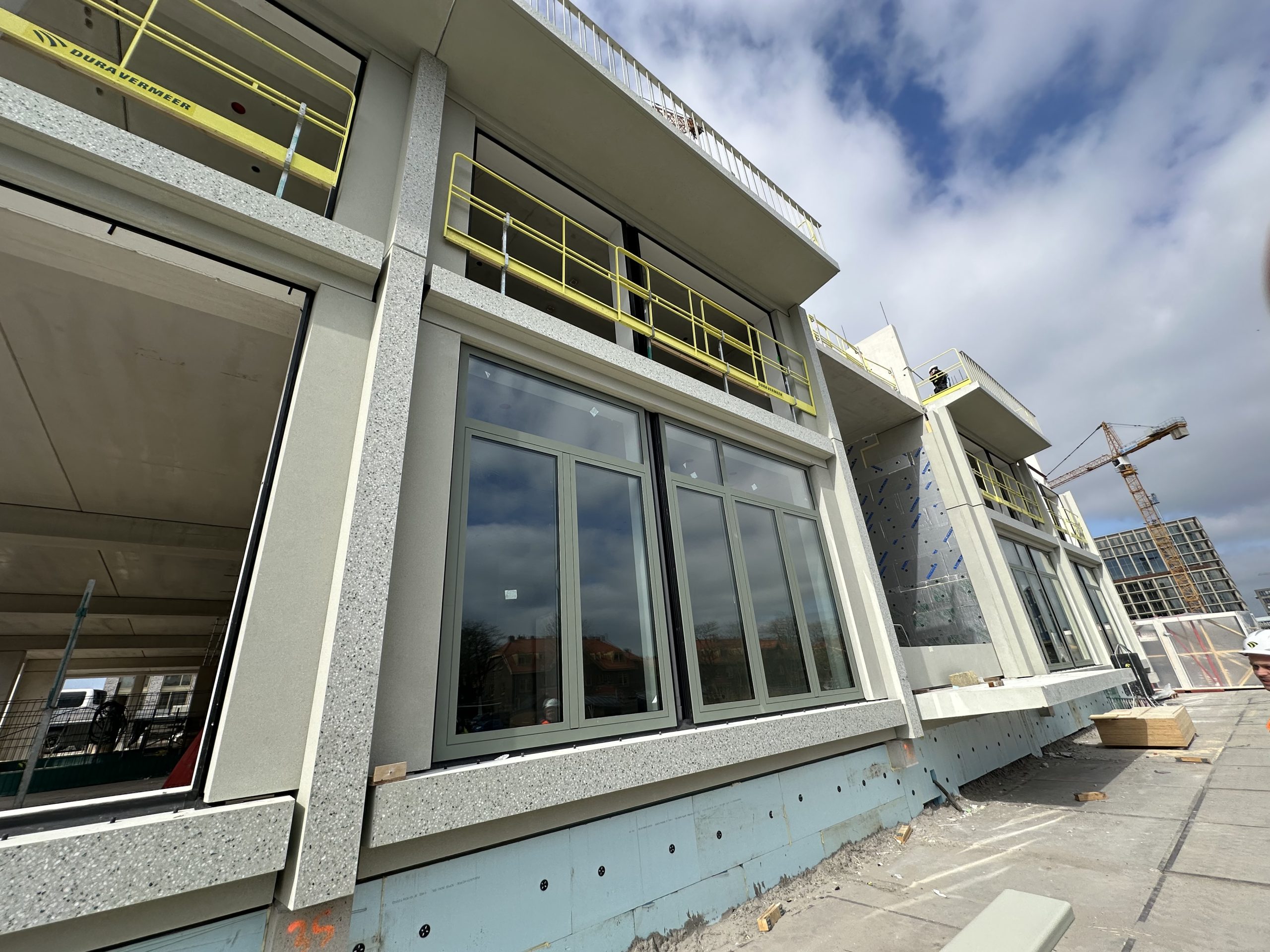

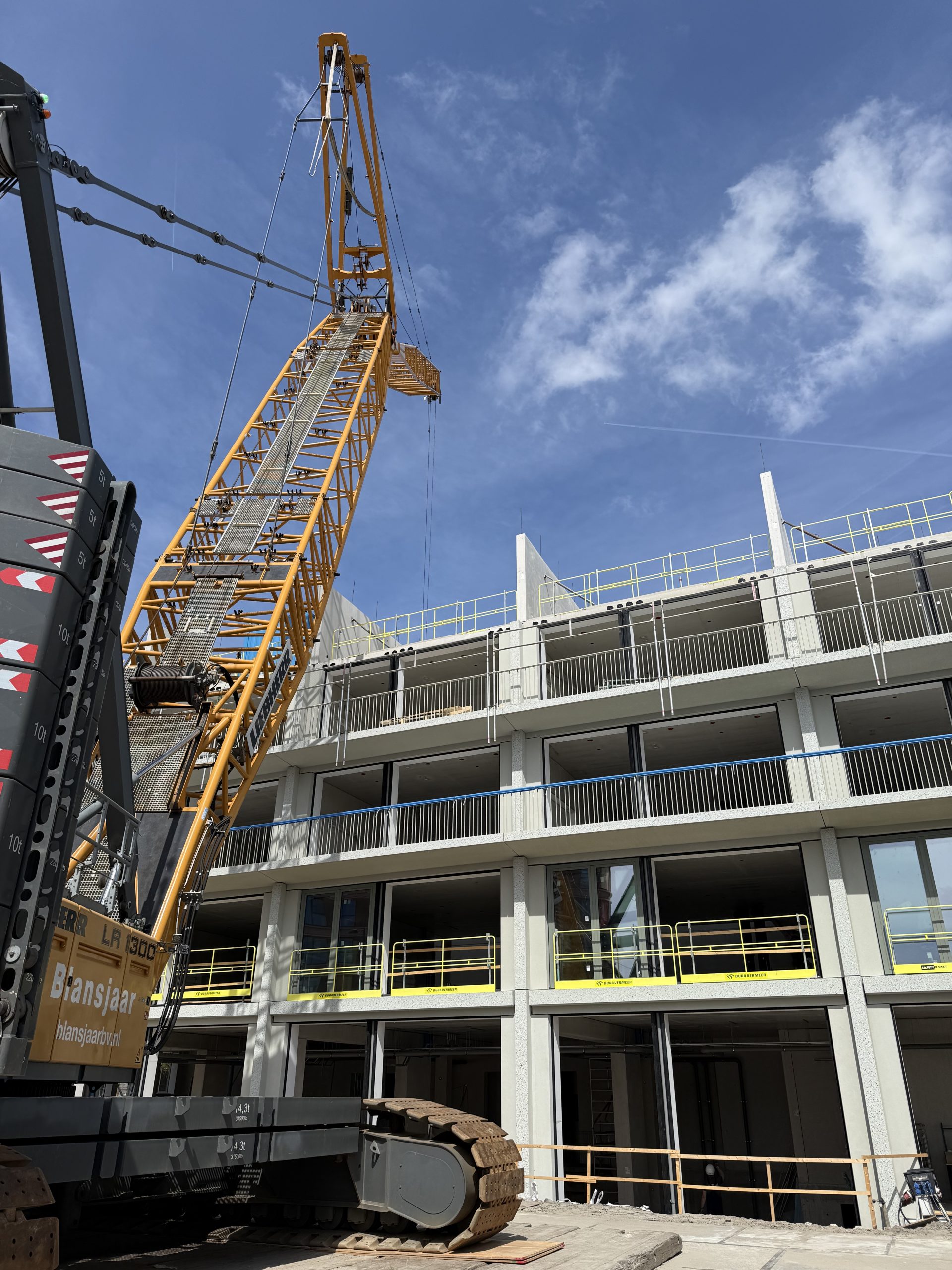

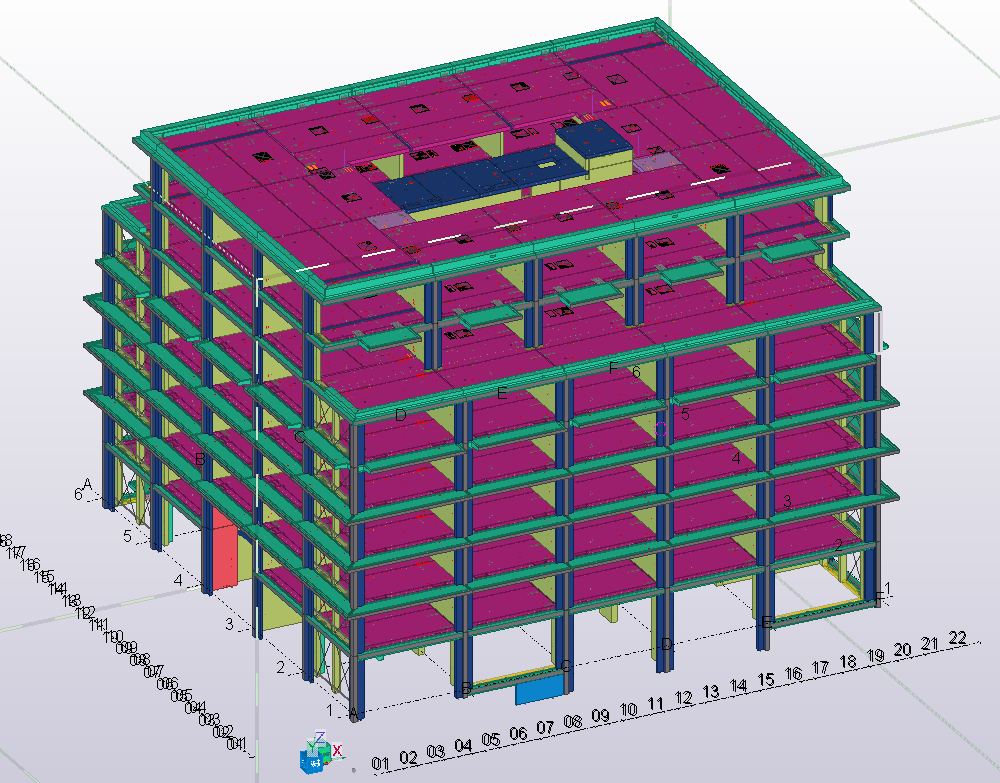

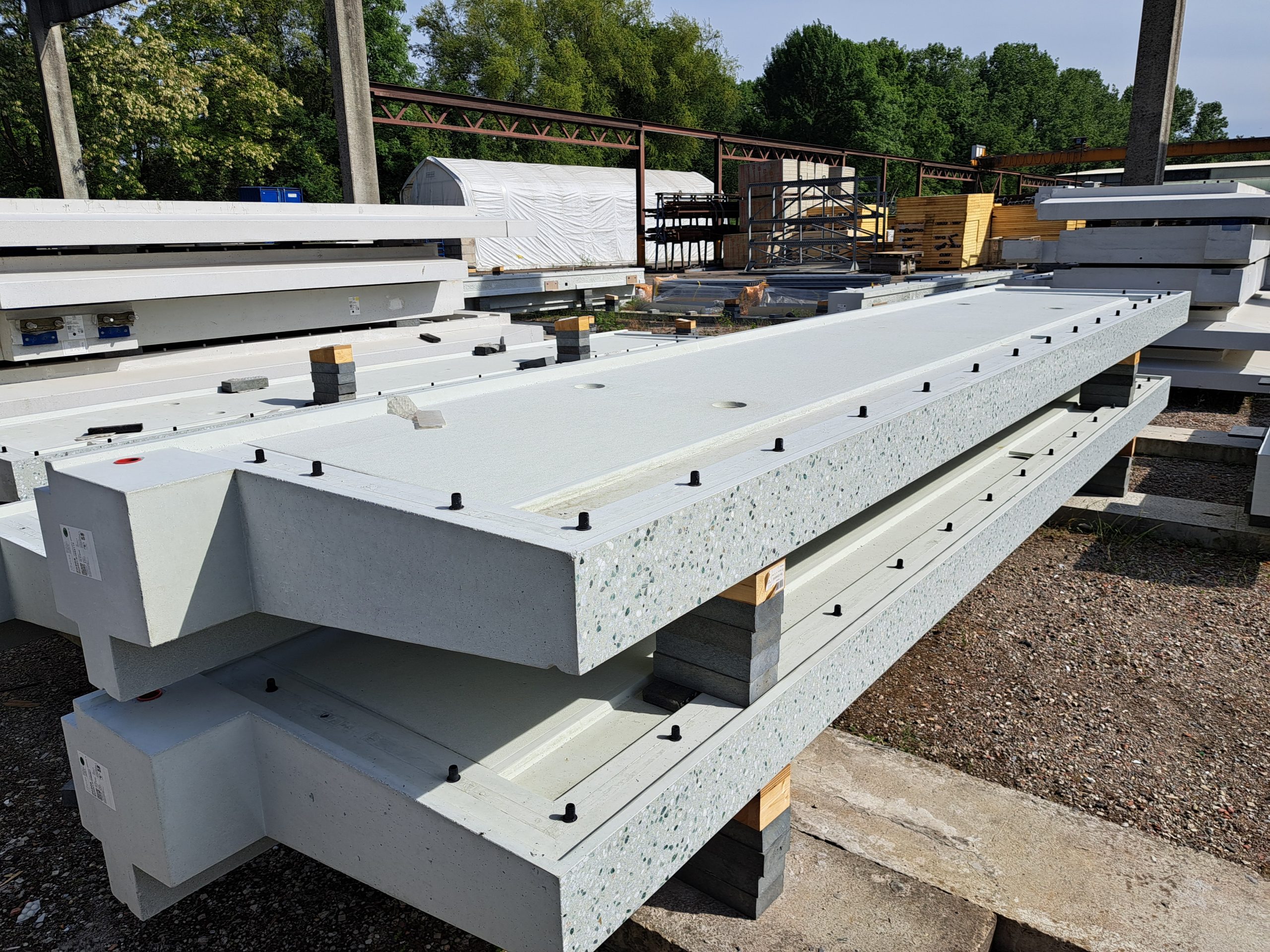

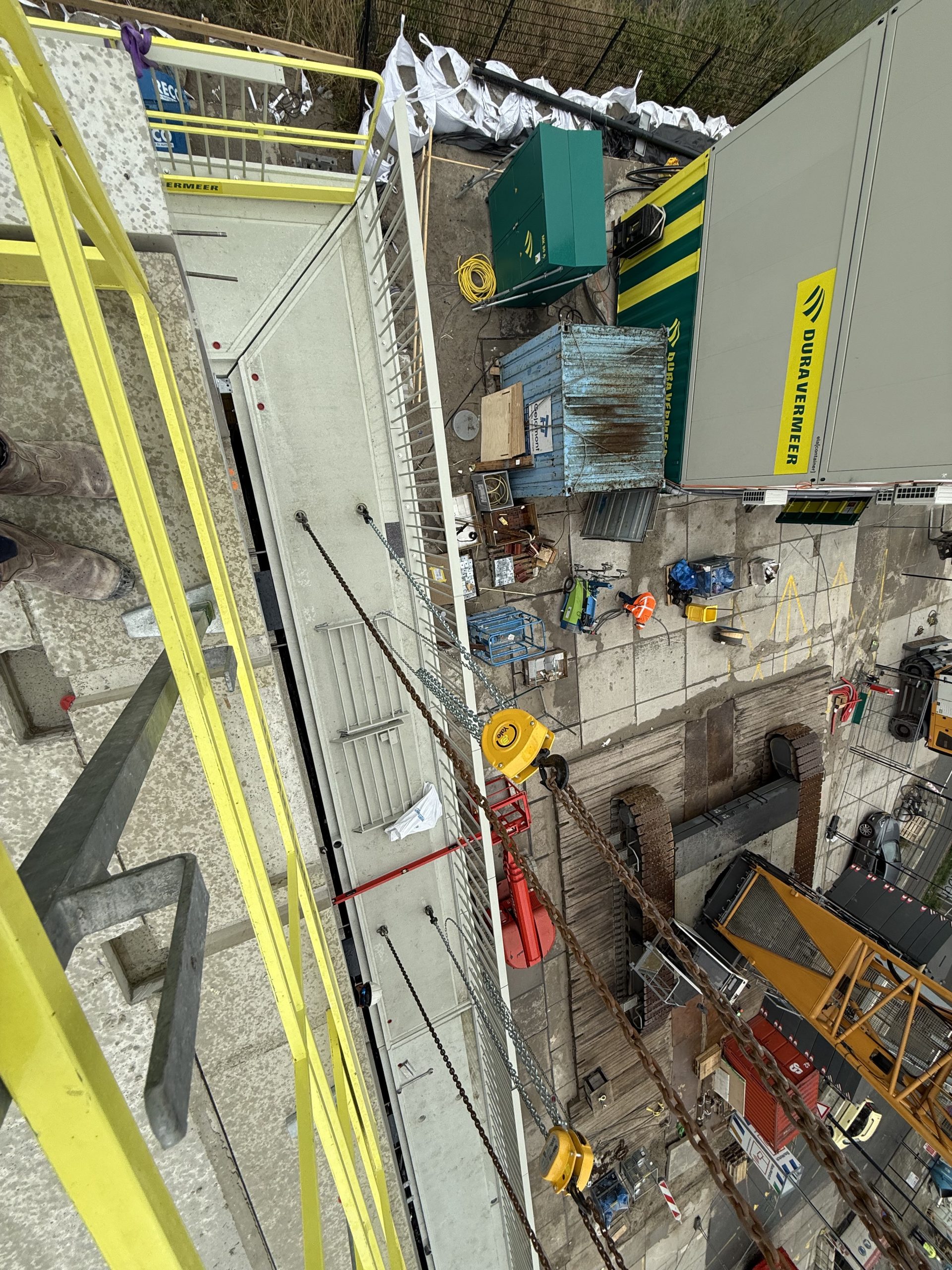

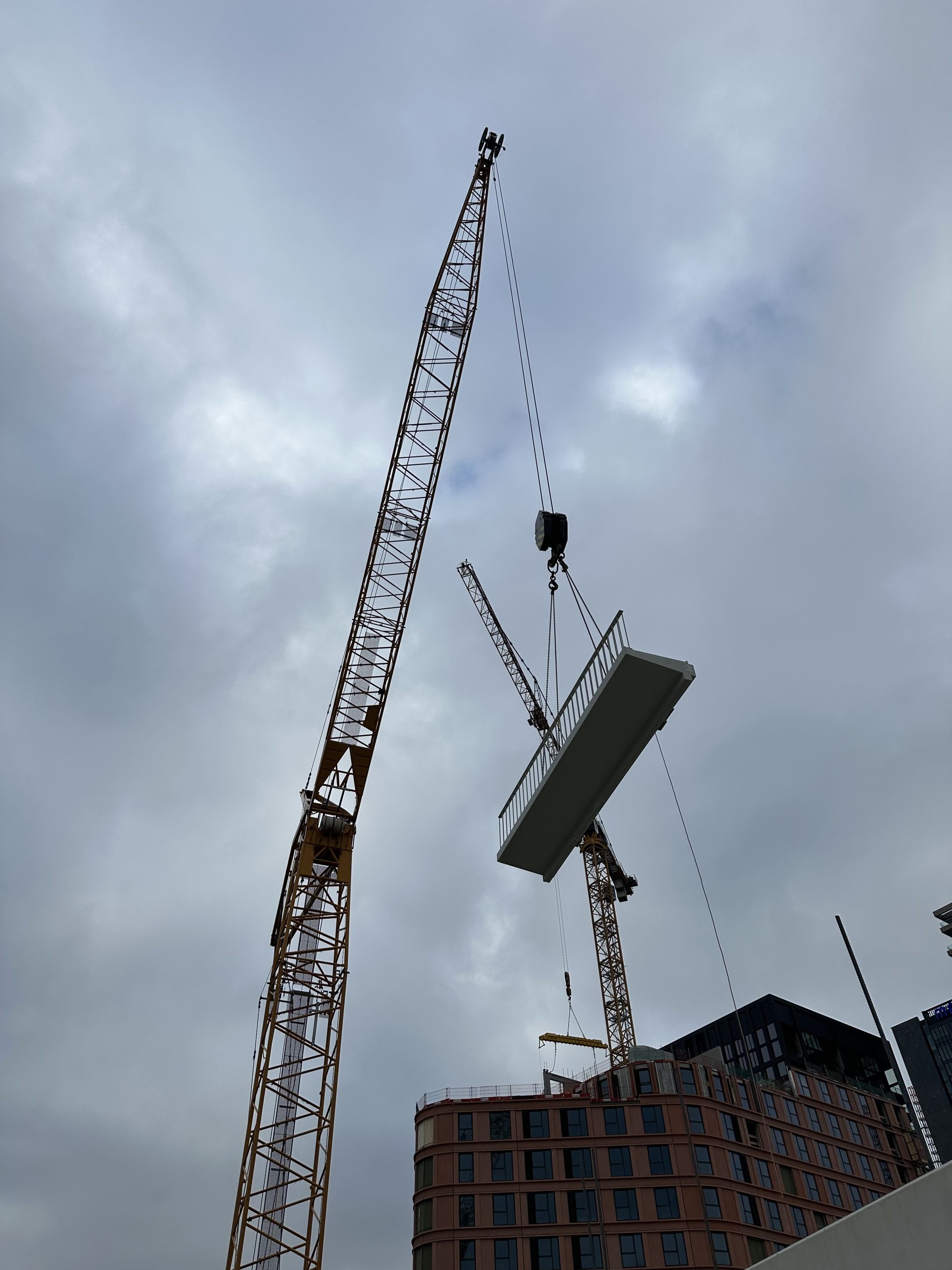

Byldis’ contribution is the production and assembly of the entire prefabricated load-bearing structure, as well as the precast facade elements, including curtain walls and window frames of the building.

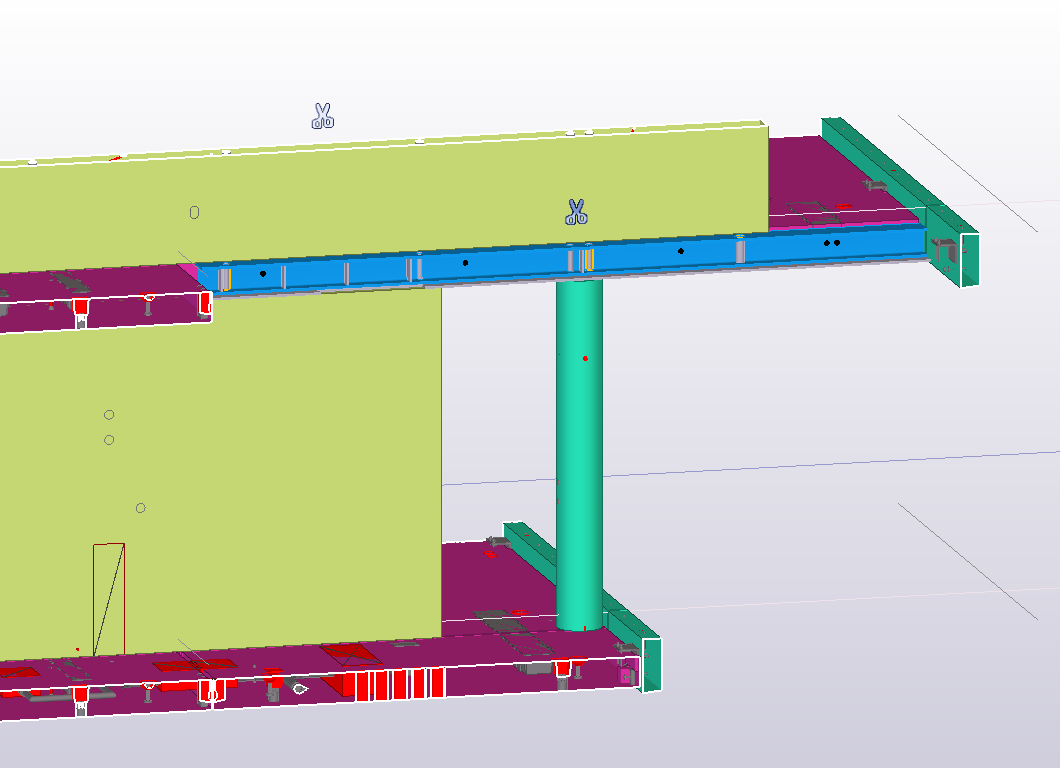

For the engineering of certain components, we collaborated with multiple suppliers on behalf of Byldis. This includes the window frames, solid slabs, steel beams, stairs, and landings. All of these parties developed the components in 3D, and the IFC models were shared with both Byldis and the client.

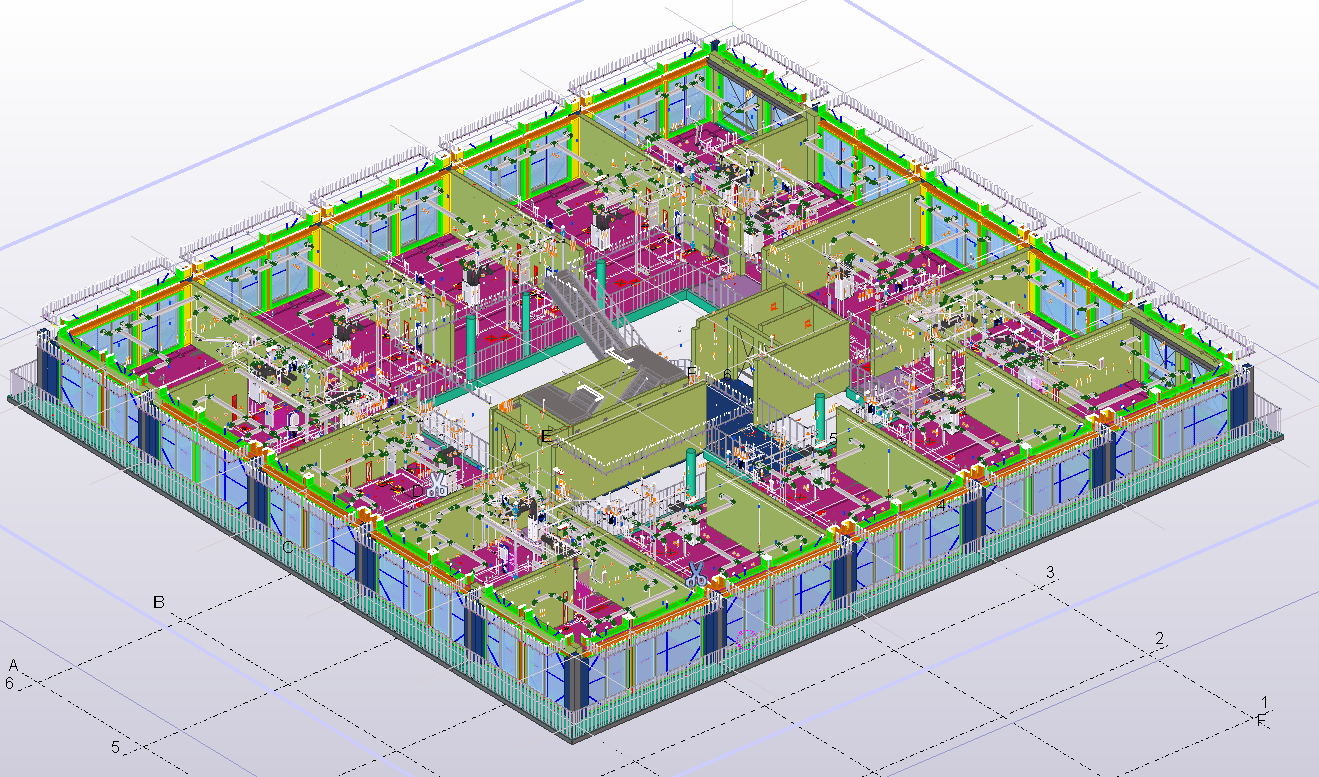

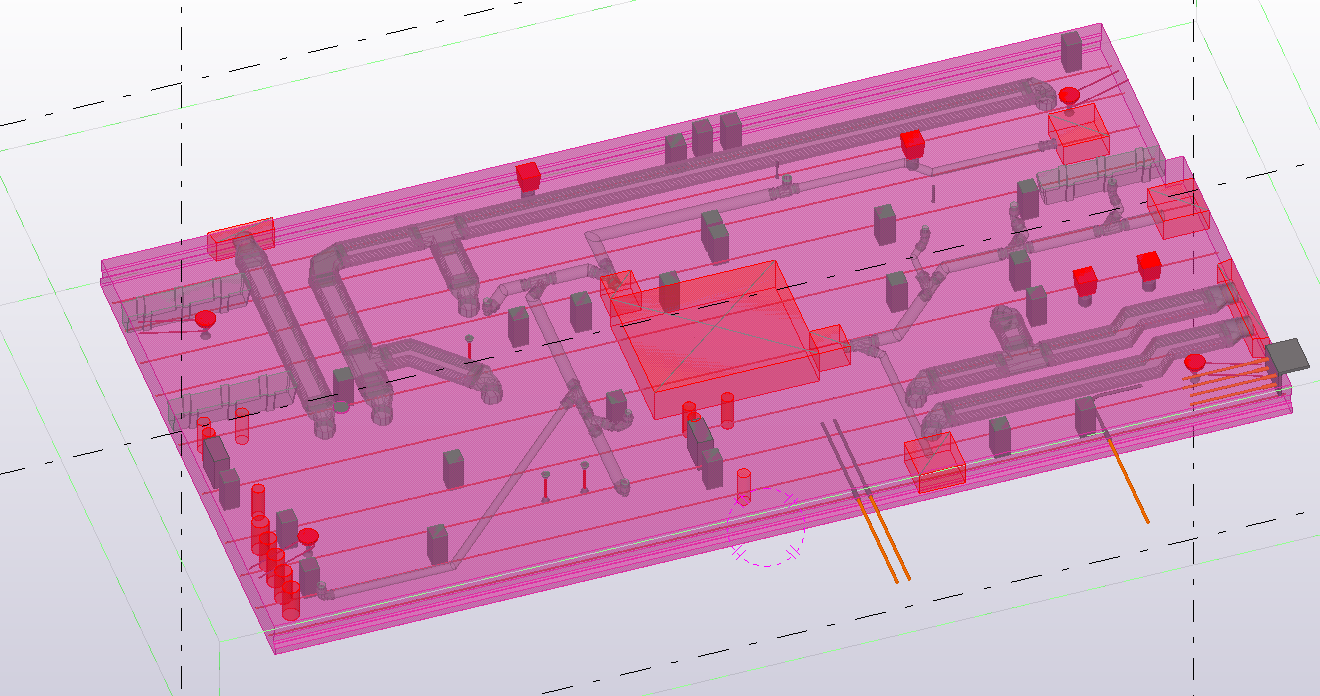

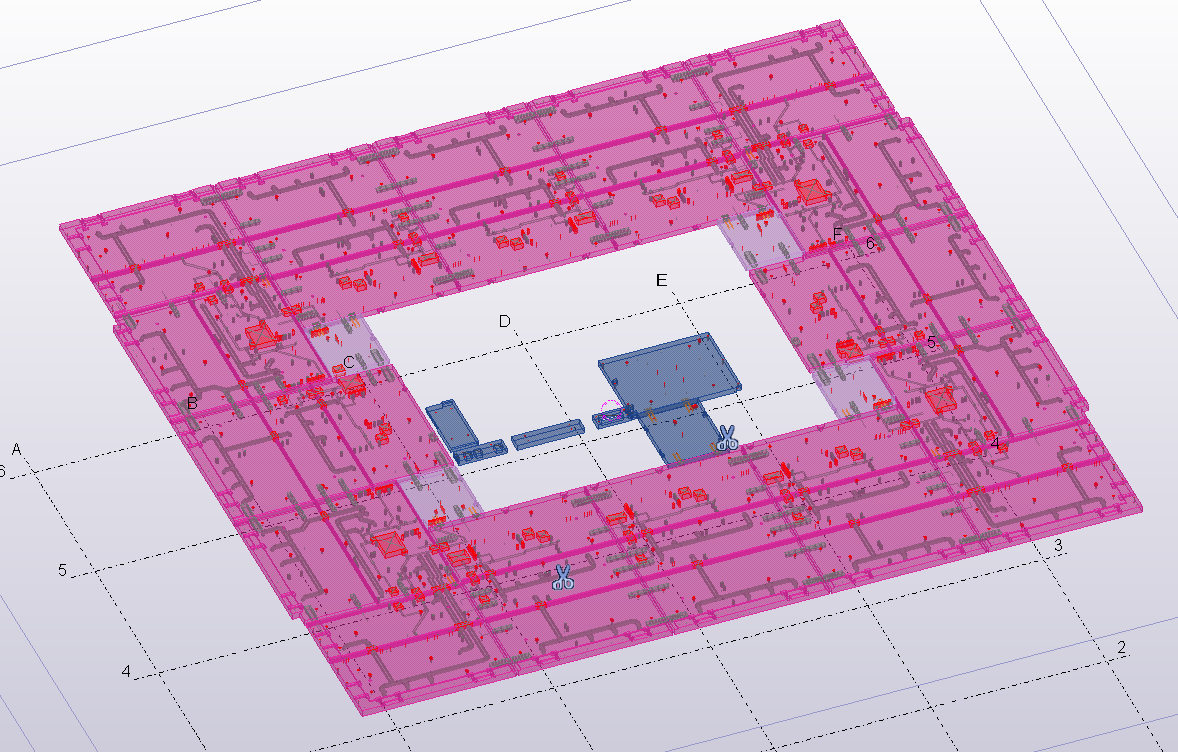

The client provided all embedded provisions—such as electricity, ventilation, sewage, anchors for railings, anchors for timber frame structures, and openings—through IFC models. These embedded items were incorporated and processed into the model by Byldis or other suppliers working in cooperation with Byldis. Once the installations and openings were processed into the model, the IFC models were provided to the client for a final check to ensure all components were correctly integrated.
Byldis exchanges information between the Tekla model and the ERP system, and data from the ERP system is also uploaded into the Tekla model. Examples of data transferred from the Tekla model to the ERP system include the volume of concrete (m³), and number/type of anchors, etc. Examples of data transferred from the ERP system to the Tekla model include the status of an element (e.g., production-ready, ready for transport), the production date of the element, etc. In this way, the client is kept informed about the status of each element via the IFC model.

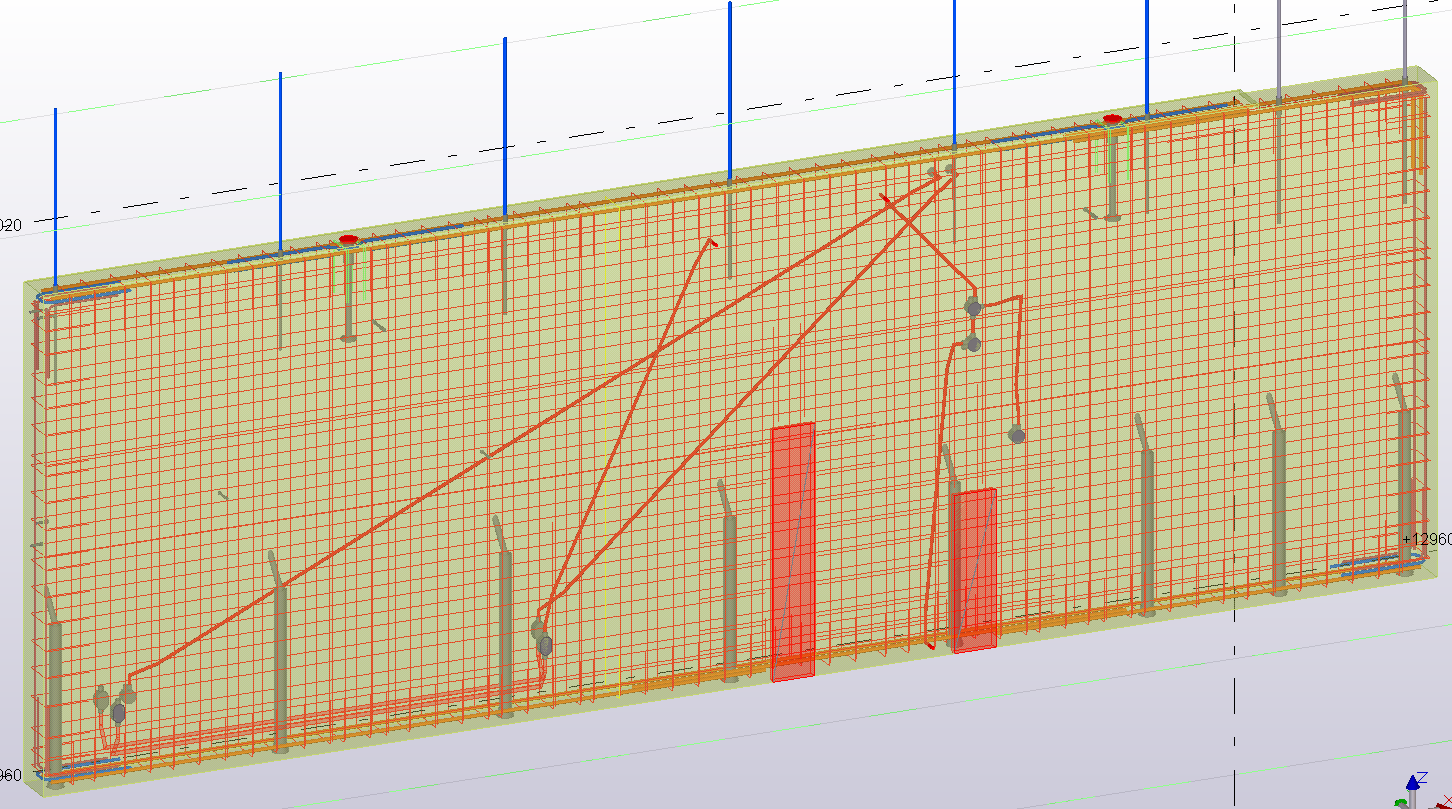

The reinforcement of an element is fully developed in 3D, and files are created that are imported into our own reinforcement machines. A drawing with a bending schedule is also generated, as well as an IFC file of the specific element, which is used to assemble the reinforcement mesh. The person on the shop floor assembling the reinforcement mesh has access to a Trimble Connect Terminal. The reinforcement IFC files are available on this terminal, providing additional insight into complex reinforcement structures. Colors and a barcode scanner tool, which allows scanning each component to identify where it belongs, are part of the workflow. Measuring and checking are also possible within Trimble Connect, thanks to our custom-developed tools that extract data from the Tekla model and IFC file.
The execution, production, delivery, and assembly of the project have been a great success due to the following processes:
– Collaboration with the contractor and all involved parties via BIM
– Use of Trimble Connect to manage our own purchased components, such as window frames, steel beams, precast stairs, and landings
– Use of the Trimble Connect Terminal in the reinforcement factory
– Use of Tekla Structures and integration with the ERP system, which tracks and displays the status of engineering, production, and delivery dates
