Projekt warsztatowy konstrukcji stalowej stadionu im. Kazimierza Górskiego w Płocku
| Category | Sport and Recreation |
|---|---|
| Year | 2025 |
| Country | Poland |
| Organization | Kuban i Salak pracownia konstrukcji budowlanych sp. z o.o. |
| Author | Zespół projektów warsztatowych |
| Place of construction | Płock ul. Łukasiewicza |
| Tags | Tekla StructuresTrimble Connect |

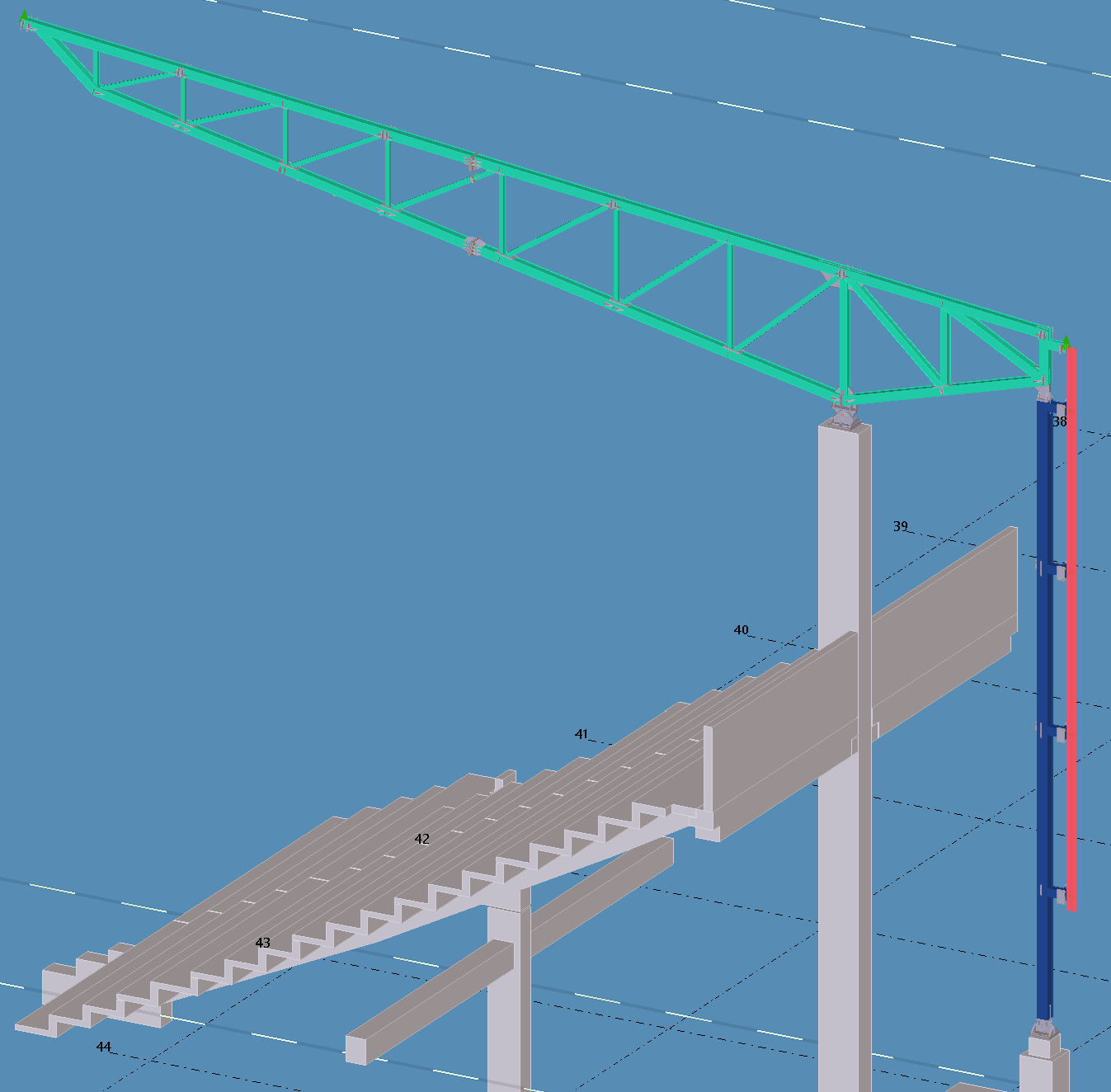

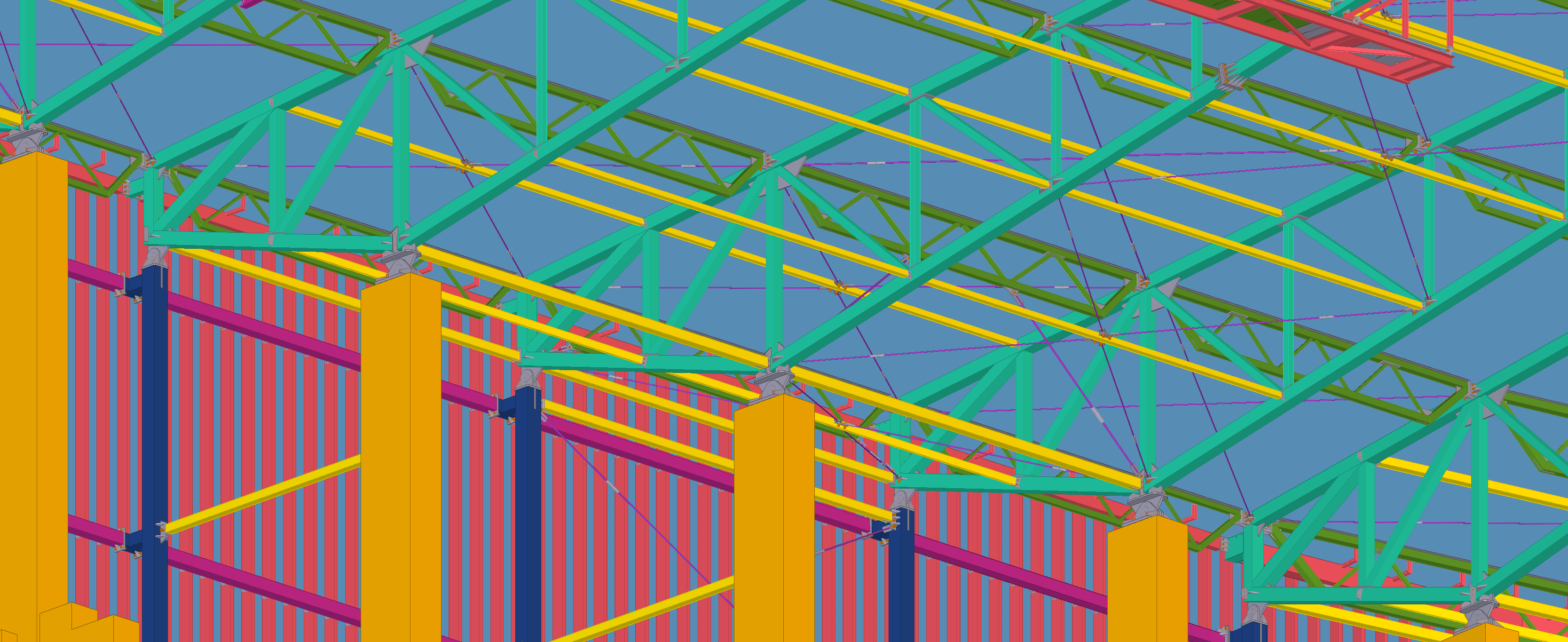

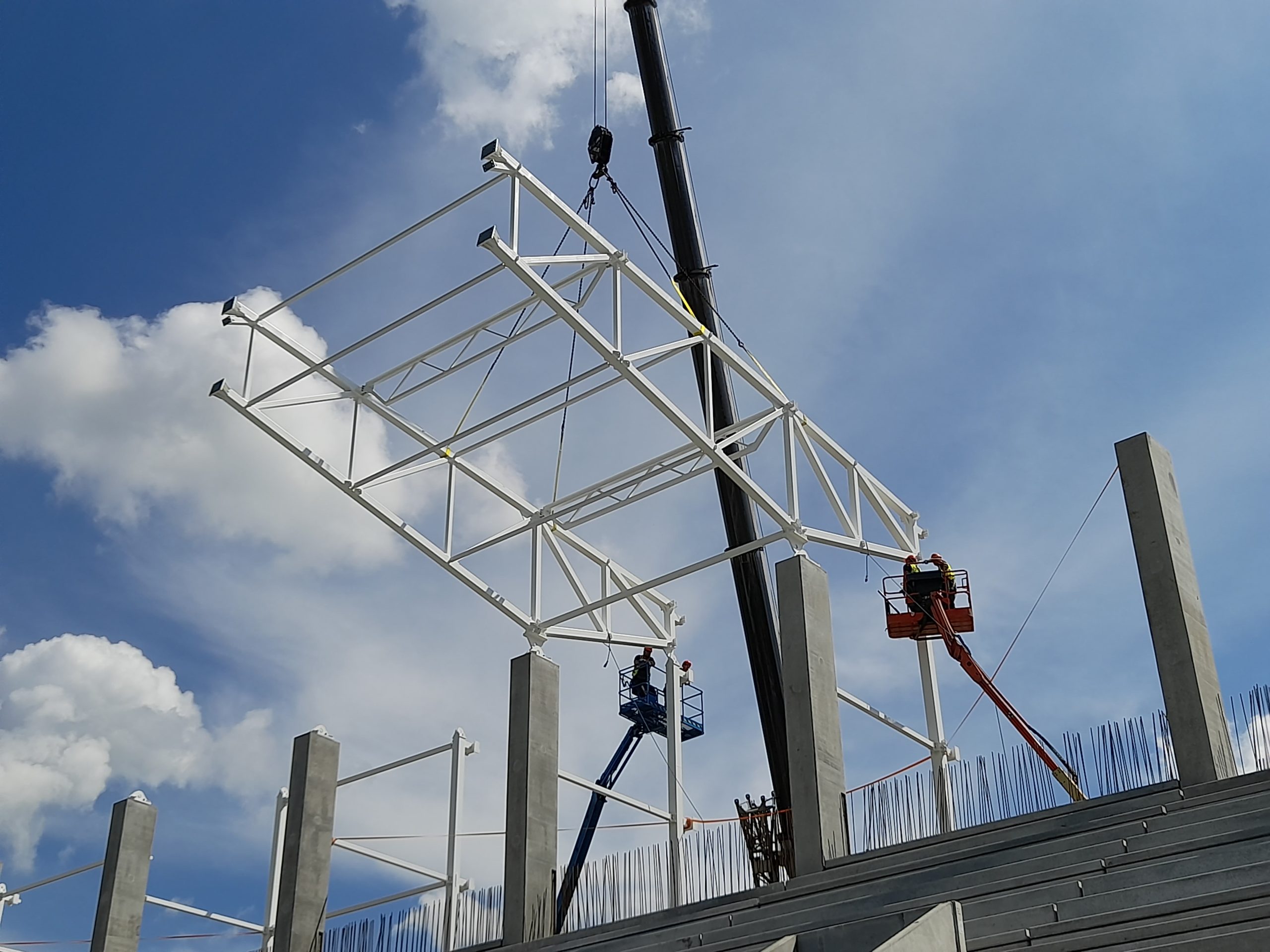

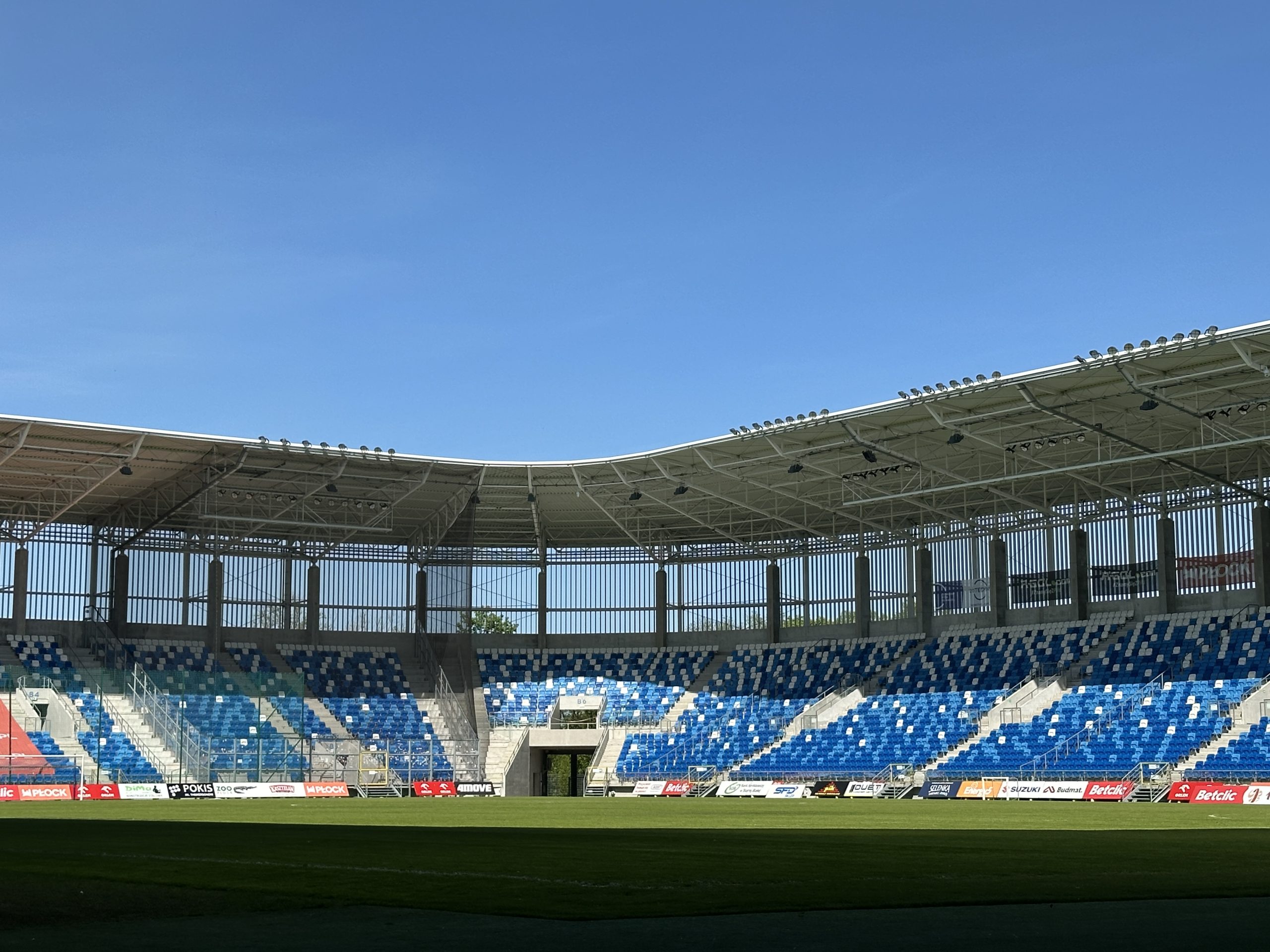

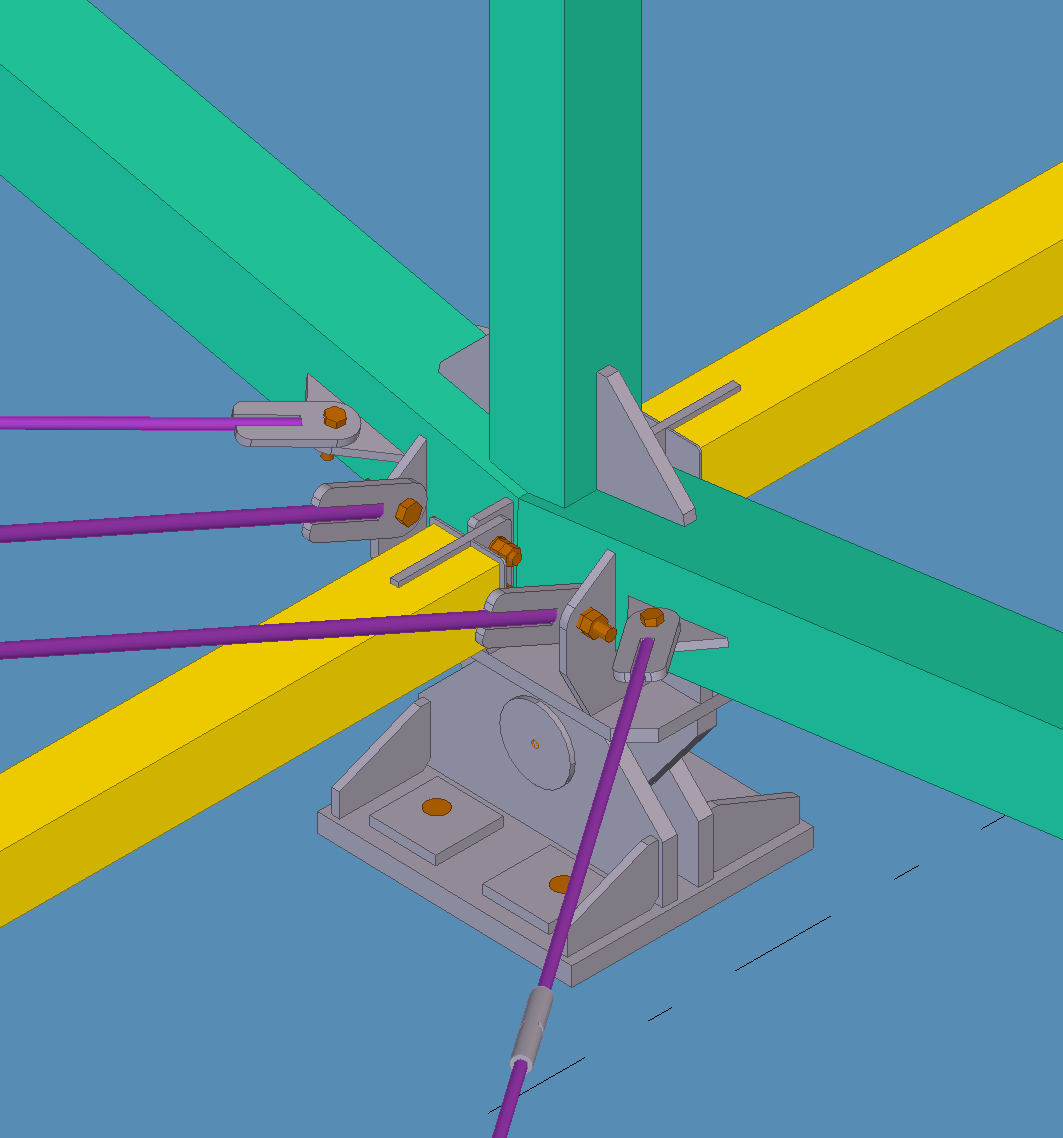

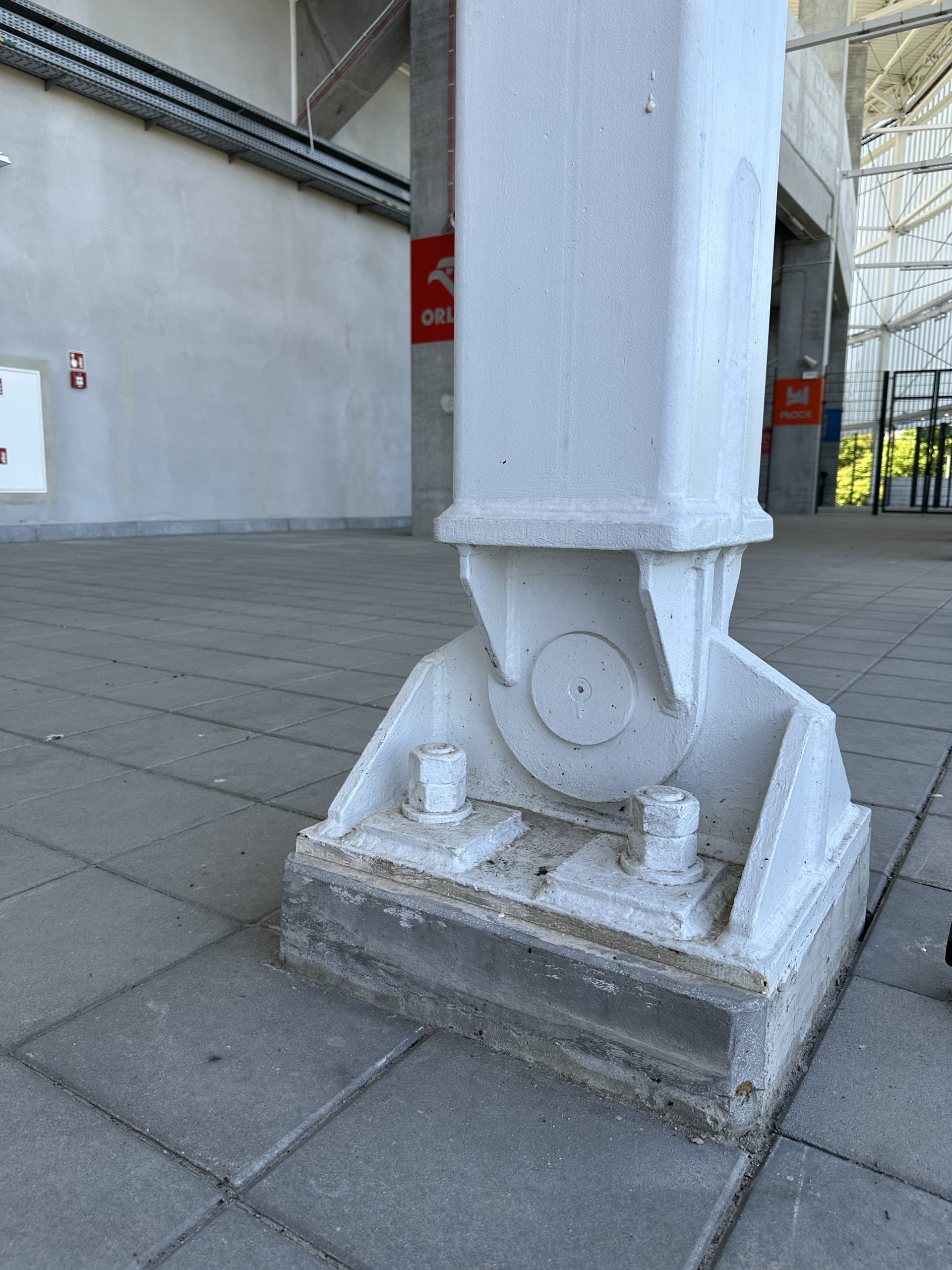

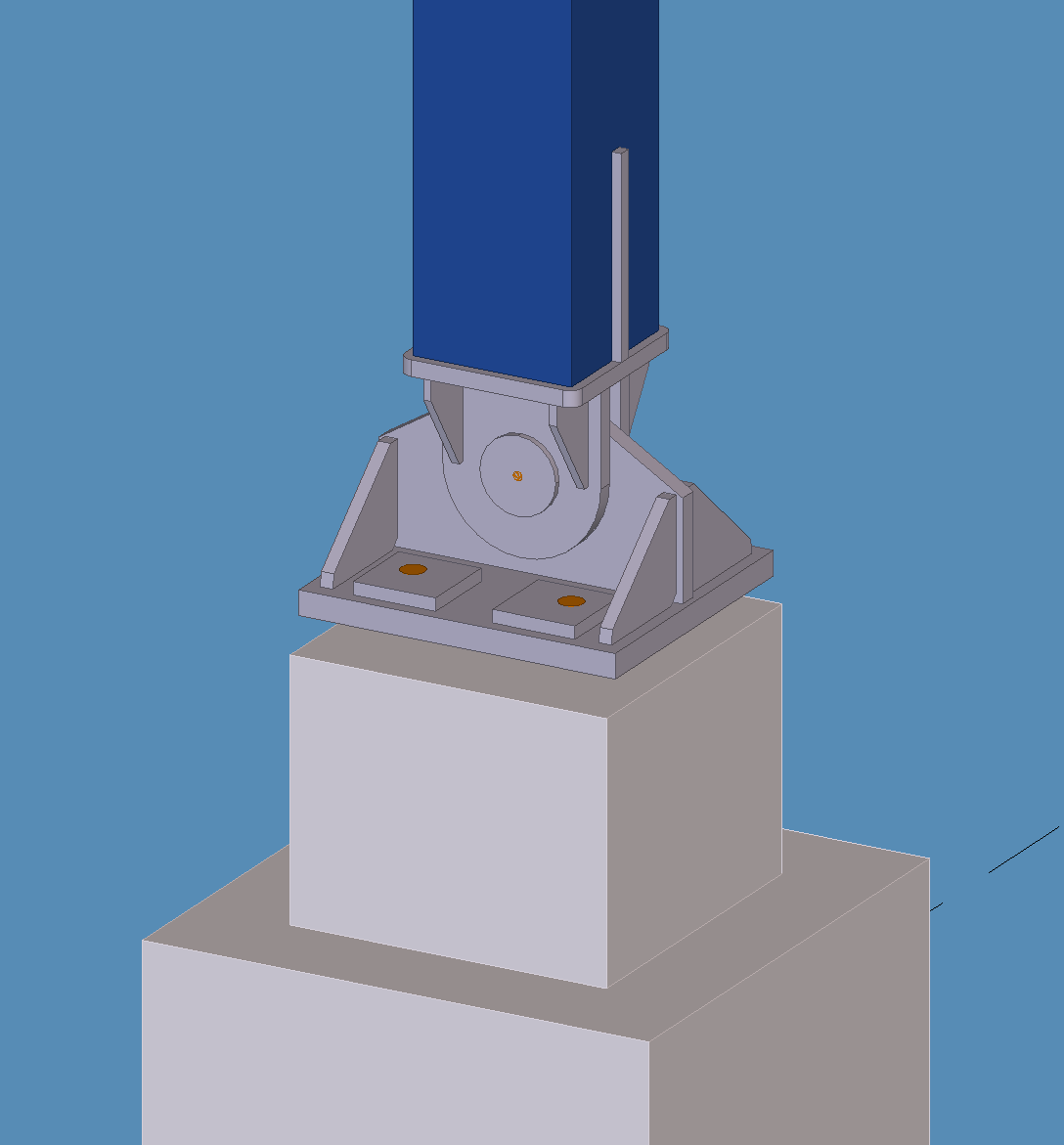

Zadanie obejmowało wykonanie projektu wykonawczego konstrukcji stadionu, zarówno żelbetowej jak i stalowej. W Tekla Structures został opracowany projekt warsztatowy konstrukcji stalowej obejmujący konstrukcję główną tj. dach, odciągi, płatwie kratowe, oraz elementy drugorzędne typu elewacje, podesty techniczne, schody, pomieszczenia komentatorskie itd. Konstrukcja główna składa się z dźwigara kratowego z odciągiem oraz płatwi kratowych. Cały układ usztywniony za pomocą tężników oraz cięgien. Pokrycie dachowe z blachy trapezowej mocowane do płatwi kratowych, natomiast na fragmencie części południowej zostało wykonane pokrycie z poliwęglanu.

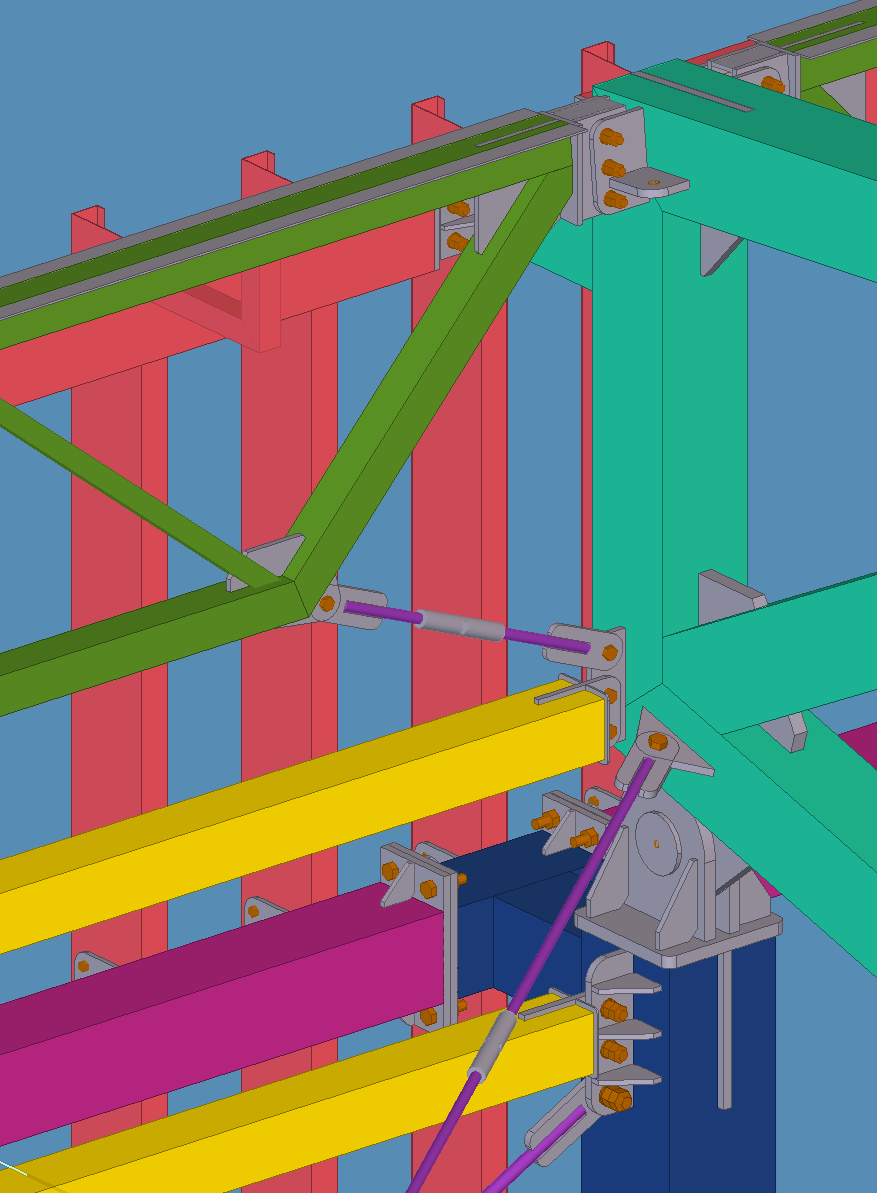

Konstrukcja żelbetowa modelowana była w programie REVIT stąd konieczność wymiany danych. Do tego celu posłużył nam pierwszy raz w pracowni Trimble Connect. Obliczenia szczegółowe węzłów i styków montażowych zostały wykonane w IDEA Statica.
Łącznie konstrukcja stalowa objęła 715t stali.

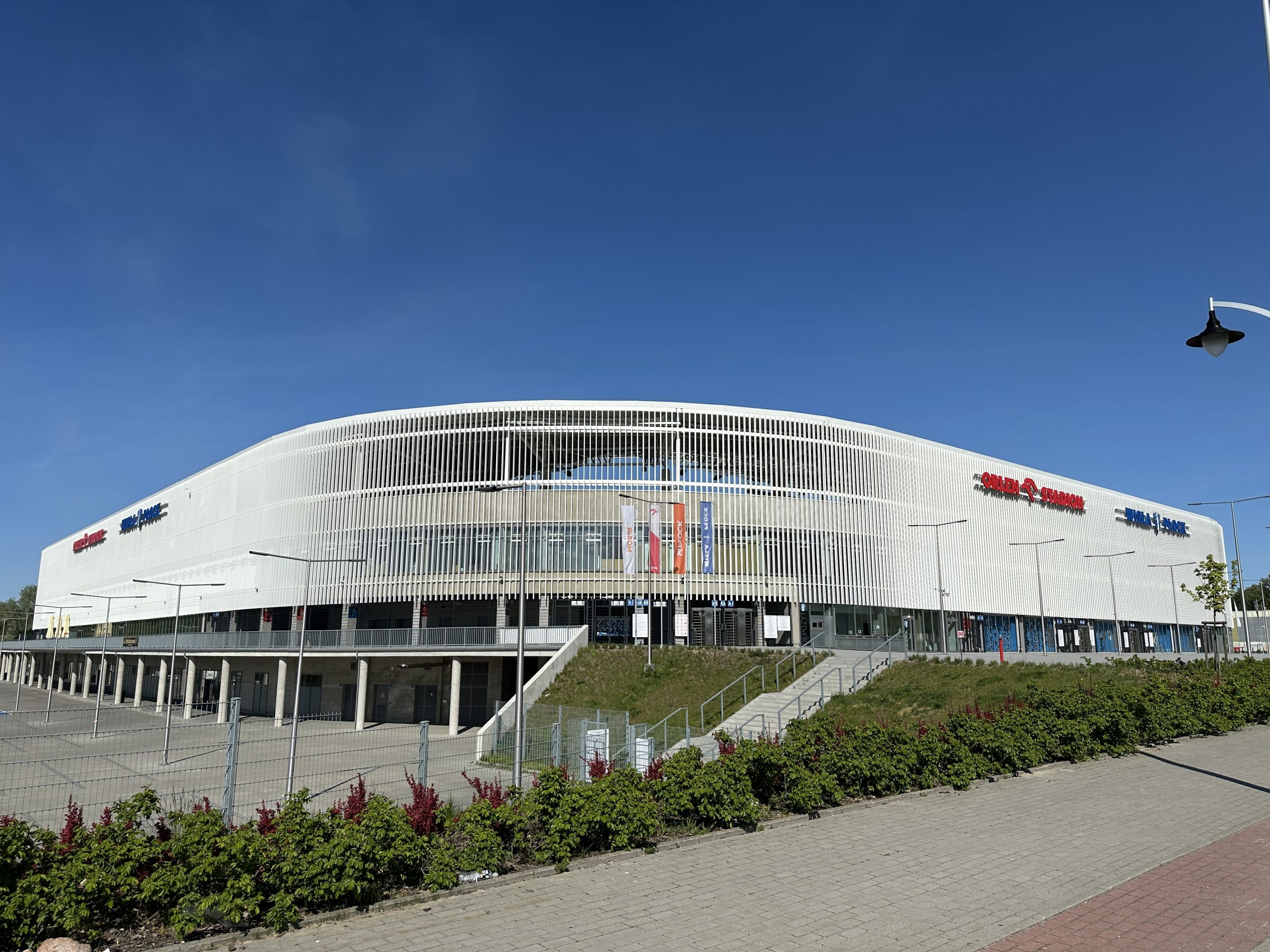

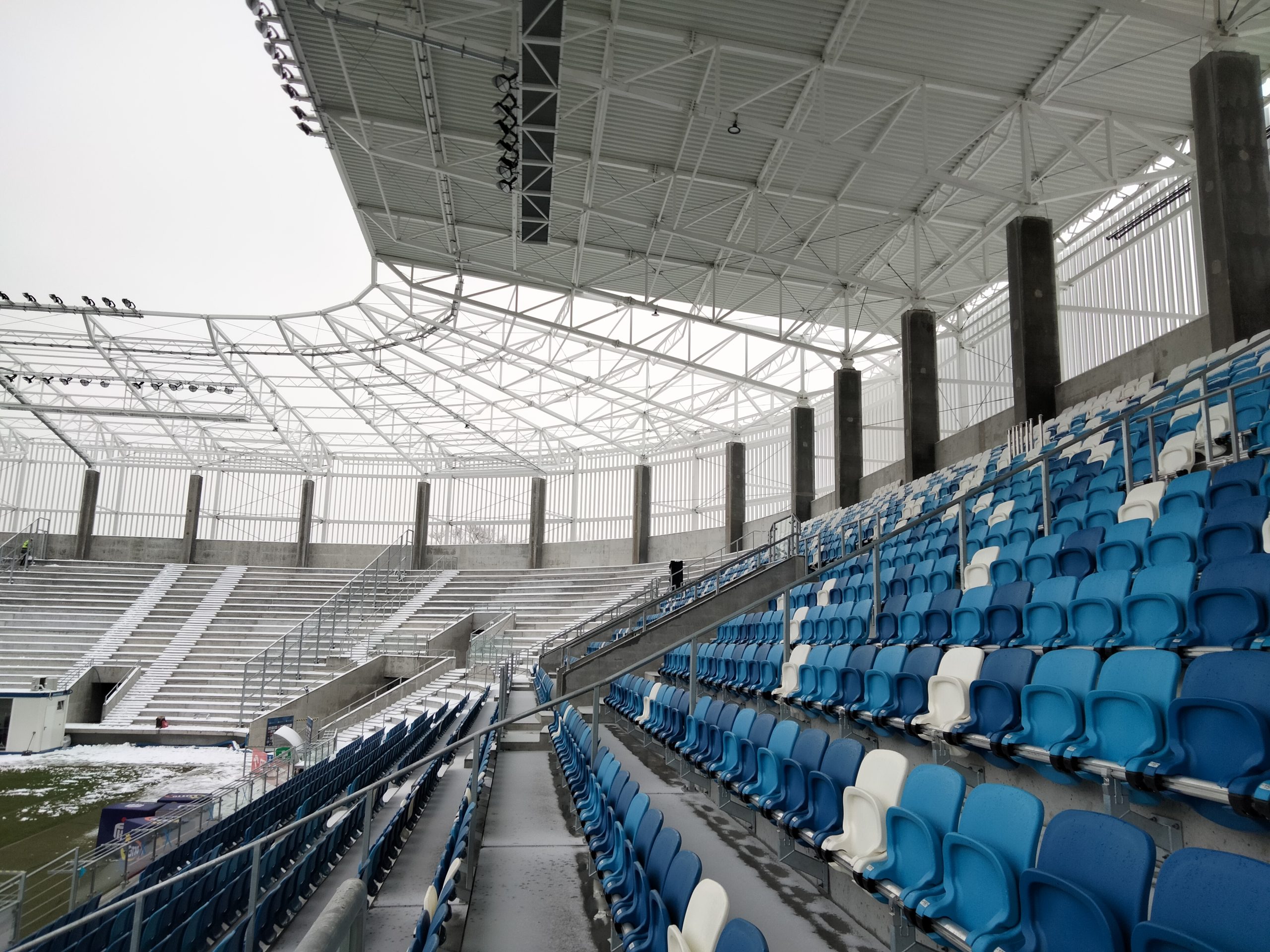

Stadion o pojemności 15004 miejsc został wybudowany na miejscu poprzedniego stadionu. Rozbiórka starego stadionu oraz budowa nowego rozpoczęła się w lipcu 2020r, a ostatecznie został oddany do użytku 2 września 2023r. Na co dzień jest domowym stadionem klubu piłkarskiego Wisła Płock.
The task included the detailed design of the stadium structure, both reinforced concrete and steel. A workshop design of the steel structure was developed in Tekla Structures, including the main structure, i.e., the roof, tie rods, lattice purlins, and secondary elements such as elevations, technical platforms, stairs, commentator rooms, etc. The main structure comprises a lattice girder with tie rods and lattice purlins. The whole system is stiffened by braces and tendons. Trapezoidal sheet metal roofing is attached to the lattice purlins, while polycarbonate roofing was made over a section of the southern part.
The reinforced concrete structure was modeled in the REVIT program, hence the need for data exchange. For this, we used Trimble Connect for the first time in our studio. Detailed calculations of nodes and workshop connections were made in IDEA Statica.
The total steel structure covered 715t of steel.
The 1,544-seat stadium was built on the site of the previous stadium. Demolition of the old stadium and construction of the new one began in July 2020, and it was finally completed on September 2, 2023. On a daily basis, it is the home stadium of the Wisla Plock soccer club.
