Roig Arena

Category	Sport and Recreation
Year	2025
Country	Spain
Organization	Anro
Author	Anro
Co-authors	Arc
Client	Licampa 1617
Place of construction	Valencia
Tags	Tekla StructuresTrimble ConnectSteel

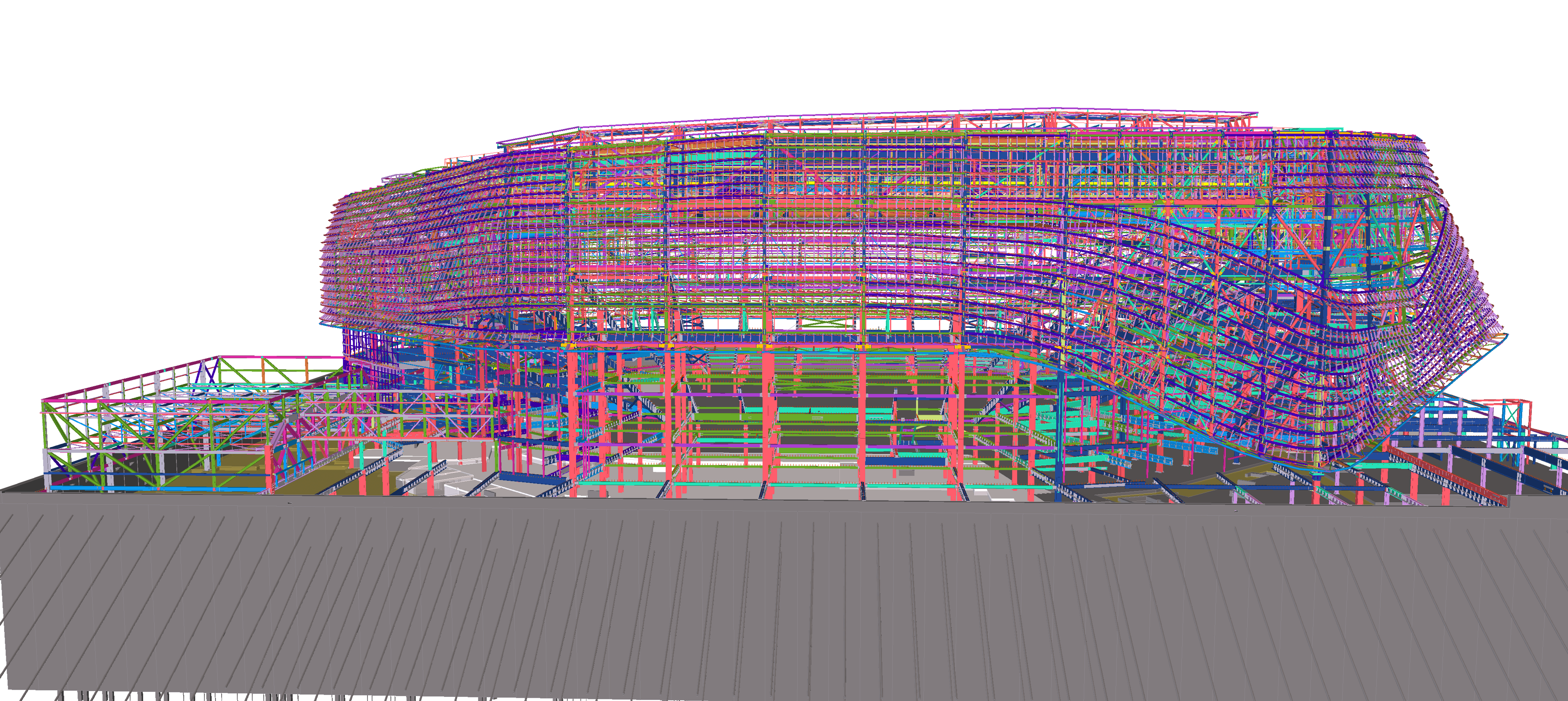

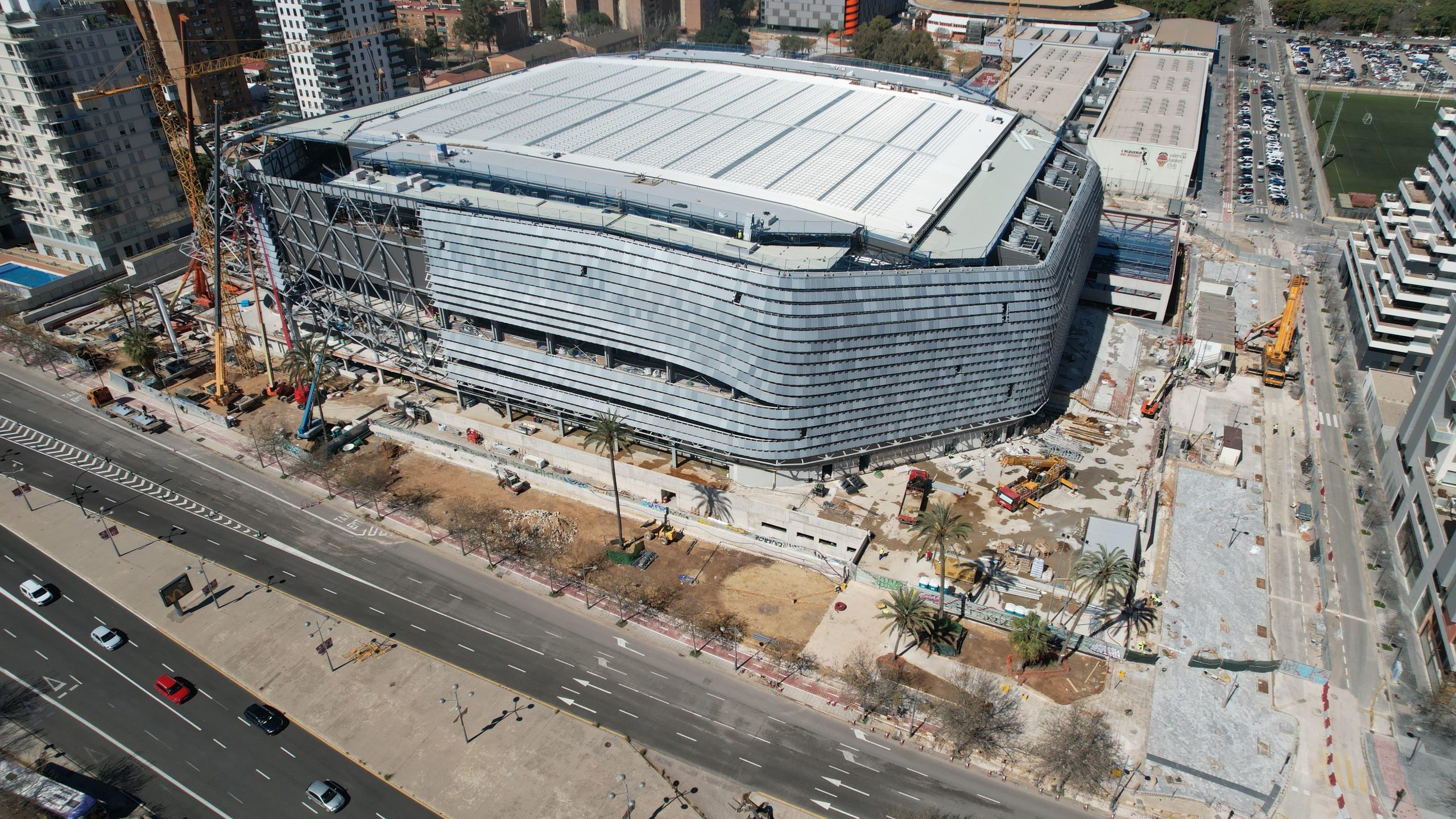

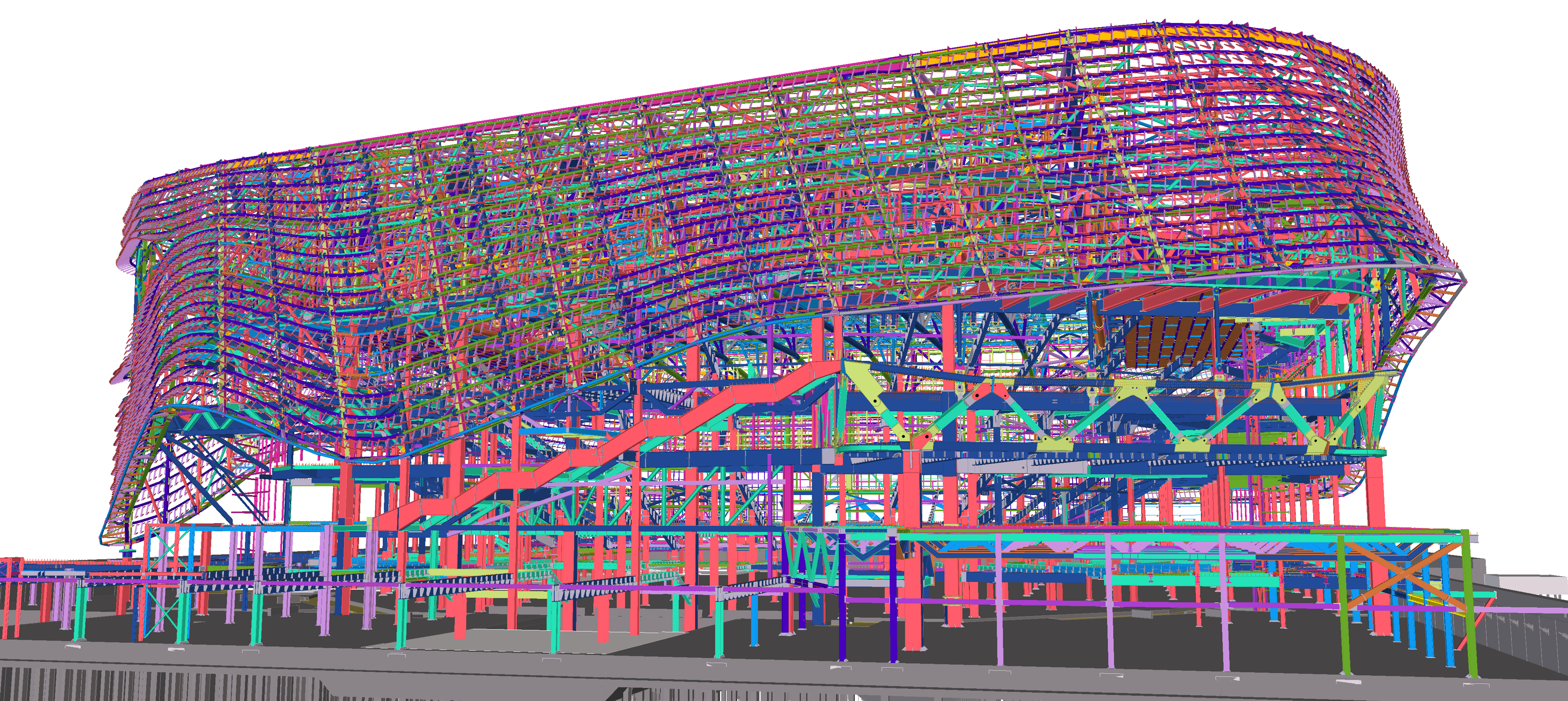

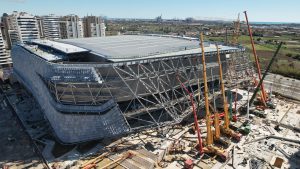

El proyecto se denomina ROIG ARENA, un edificio multifuncional situado en Valencia, España, en la parcela delimitada por las calles Ángel Villena, Bomber Ramón Duart y Antonio Ferrandis. El promotor es LICAMPA 1617, S.L. Las partes principales del Arena, según se detallan, son la Fachada, la Cubierta, el Graderío, el Edificio y las Cimentaciones. El alcance del modelo presentado corresponde a las fases Fachada (interior y envolvente), Cubierta y Edificio.
Descripción por Partes
1. El Edificio (o Edificio Principal / Graderío): El Edificio principal, conocido como Graderío, es el espacio central del complejo, diseñado principalmente para albergar eventos deportivos, musicales y culturales. Se distribuye en 6 niveles principales. La estructura principal del edificio del graderío está compuesta principalmente por pórticos de acero estructural. Estos pórticos están formados por pilares, vigas (vigas armadas y perfiles laminados) y “raker beams” o vigas portagradas, sobre las cuales se apoyan las gradas prefabricadas. Adicionalmente, en las esquinas del edificio, se han diseñado cuatro núcleos verticales de comunicación de hormigón armado. Los forjados del edificio se resuelven con diversas tipologías estructurales según los condicionantes, siendo la predominante la de forjados prefabricados de hormigón mediante losa alveolar con capa de compresión. Otras tipologías empleadas incluyen losa maciza de hormigón, losa aligerada postesada, y forjado colaborante. El edificio también integra otras zonas específicas como la Sala Multifuncional, la Pista auxiliar de baloncesto, el Muelle de carga y las Terrazas (“Fueras”).
2. La Fachada: La Fachada es una de las partes principales del Arena. Desde el punto de vista estructural, está compuesta por montantes verticales que actúan como elementos portantes principales. Estos montantes se conectan al edificio y a la cubierta de manera diferente según el lado. En los lados este y oeste, la fachada se cuelga de la cubierta, transfiriendo sus cargas a ella. Frente a cargas horizontales, los montantes se conectan a la cubierta y al edificio mediante puntales horizontales. La envolvente arquitectónica exterior consiste en una serie de tubos de acero estructural que rodean el edificio y a los que se atornillan las lamas de fachada. Estos tubos estructurales se conectan generalmente a los montantes verticales de la fachada mediante un sistema de “perchas”.
3. La Cubierta: La Cubierta es otra de las partes principales del Arena. Dada la necesidad de albergar la mayor parte de las instalaciones MEP (Mecánicas, Eléctricas y de Fontanería) y conducciones, la estructura de cubierta se diseñó para ser rígida y espaciosa, permitiendo numerosos puntos de izado de cargas. El diseño específico consiste en 8 cerchas este-oeste tipo Warren de sección transversal triangular. Estas cerchas tienen aproximadamente 120 m de longitud y 8 m de canto (medido en proyección vertical). Las cerchas están simplemente apoyadas en el edificio, lo que proporciona un carácter isostático al conjunto y una transmisión de cargas al edificio directa y bien definida. Los equipos MEP se concentran en dos terrazas en los lados norte y sur de la cubierta, y se omiten las cerchas en la primera y última posición en estas áreas para crear espacio para las máquinas y conducciones. La unidireccionalidad y magnitud de las cerchas buscan destacar la cubierta en el conjunto del edificio.

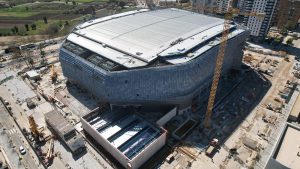

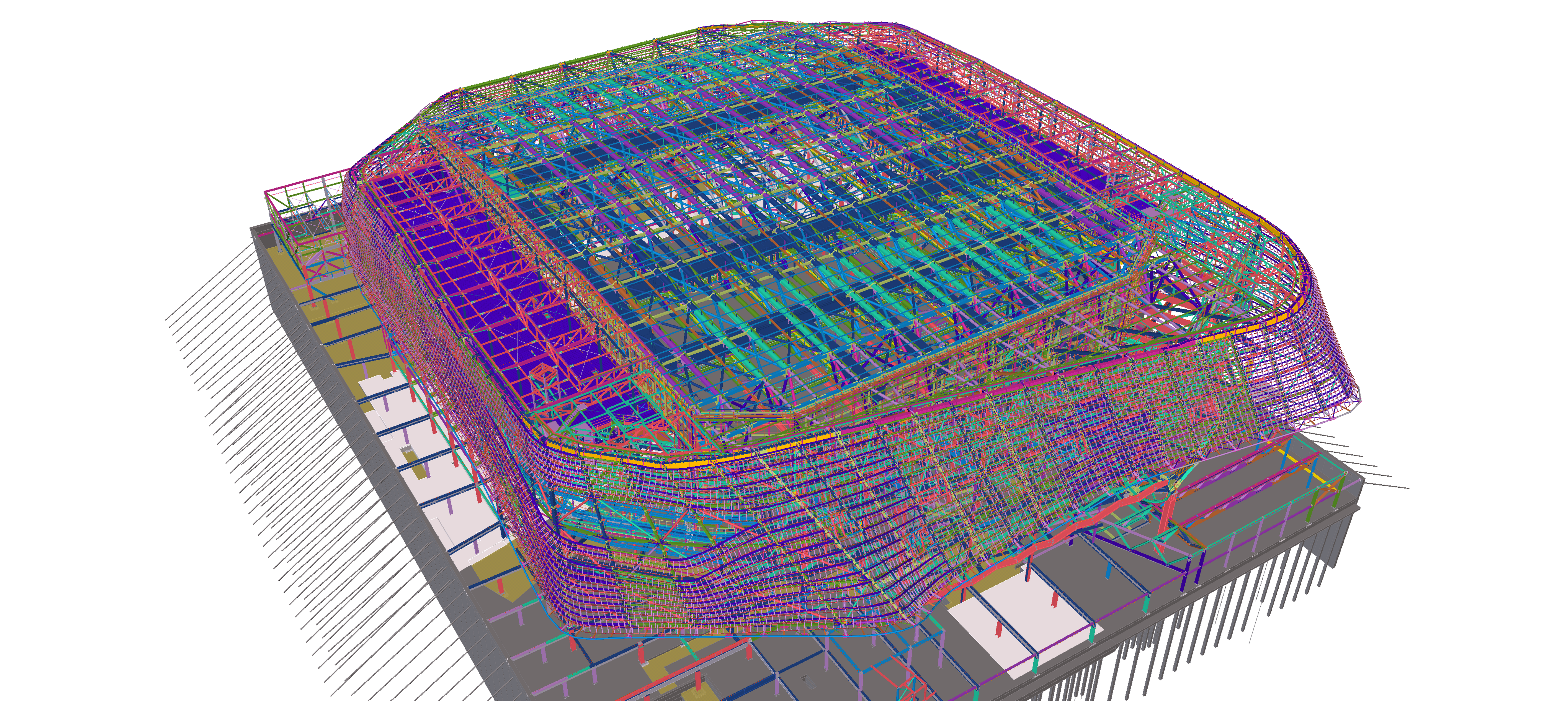

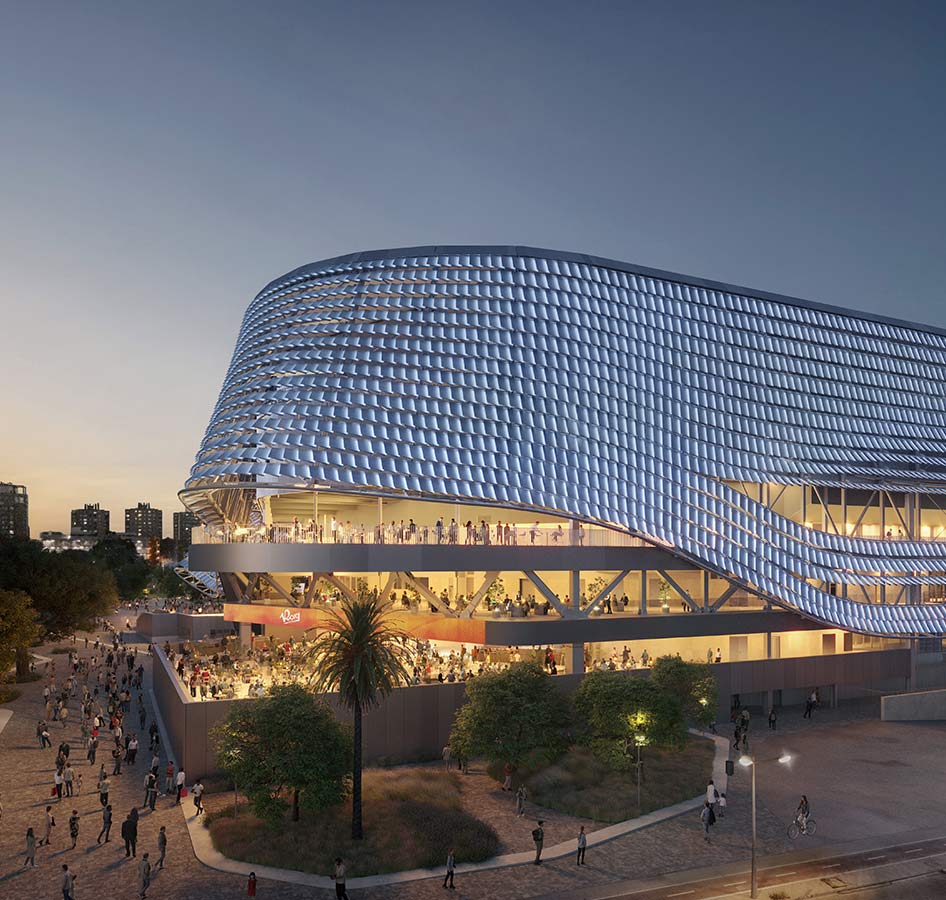

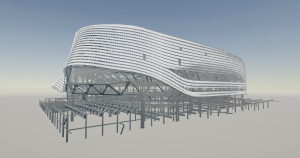

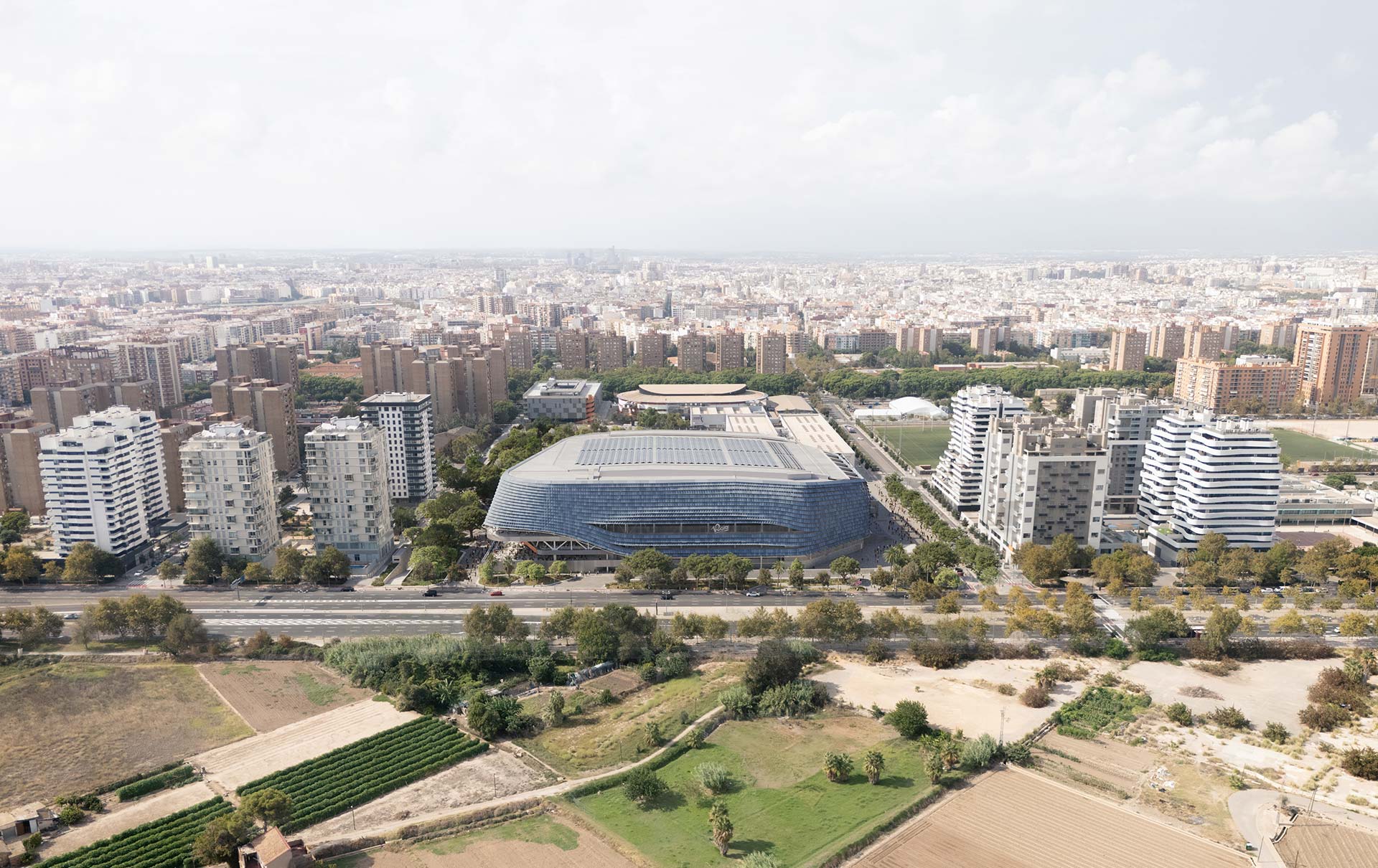

The project is called ROIG ARENA, a multifunctional building located in Valencia, Spain, on the plot bounded by the streets Ángel Villena, Bomber Ramón Duart and Antonio Ferrandis. The promoter is LICAMPA 1617, S.L. The main parts of the Arena, as detailed, are the Façade, the Roof, the Building and the Foundation. The scope of the model presented corresponds to the phases Façade (interior and envelope), Roof and Building.
Description by Parts

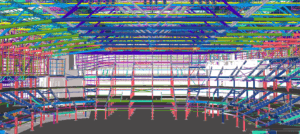

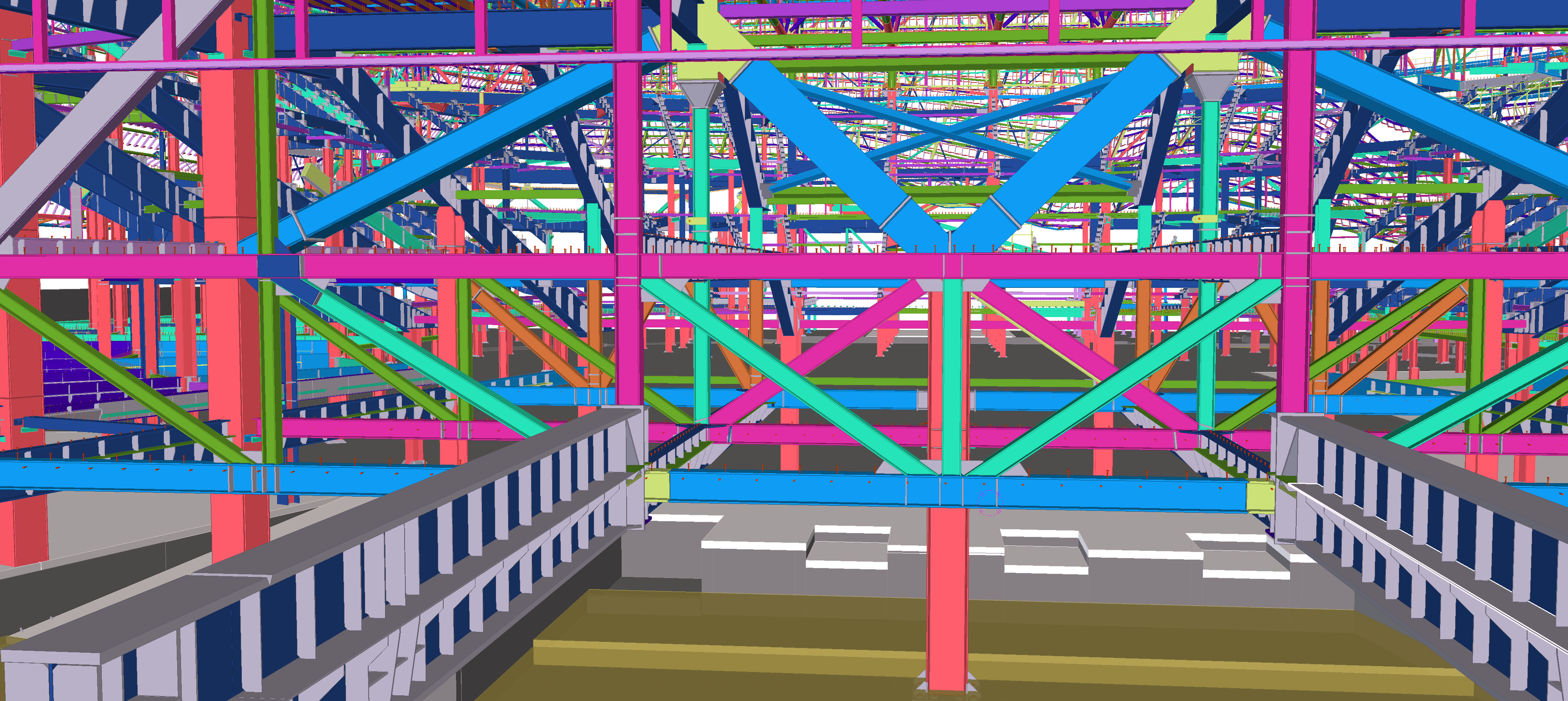

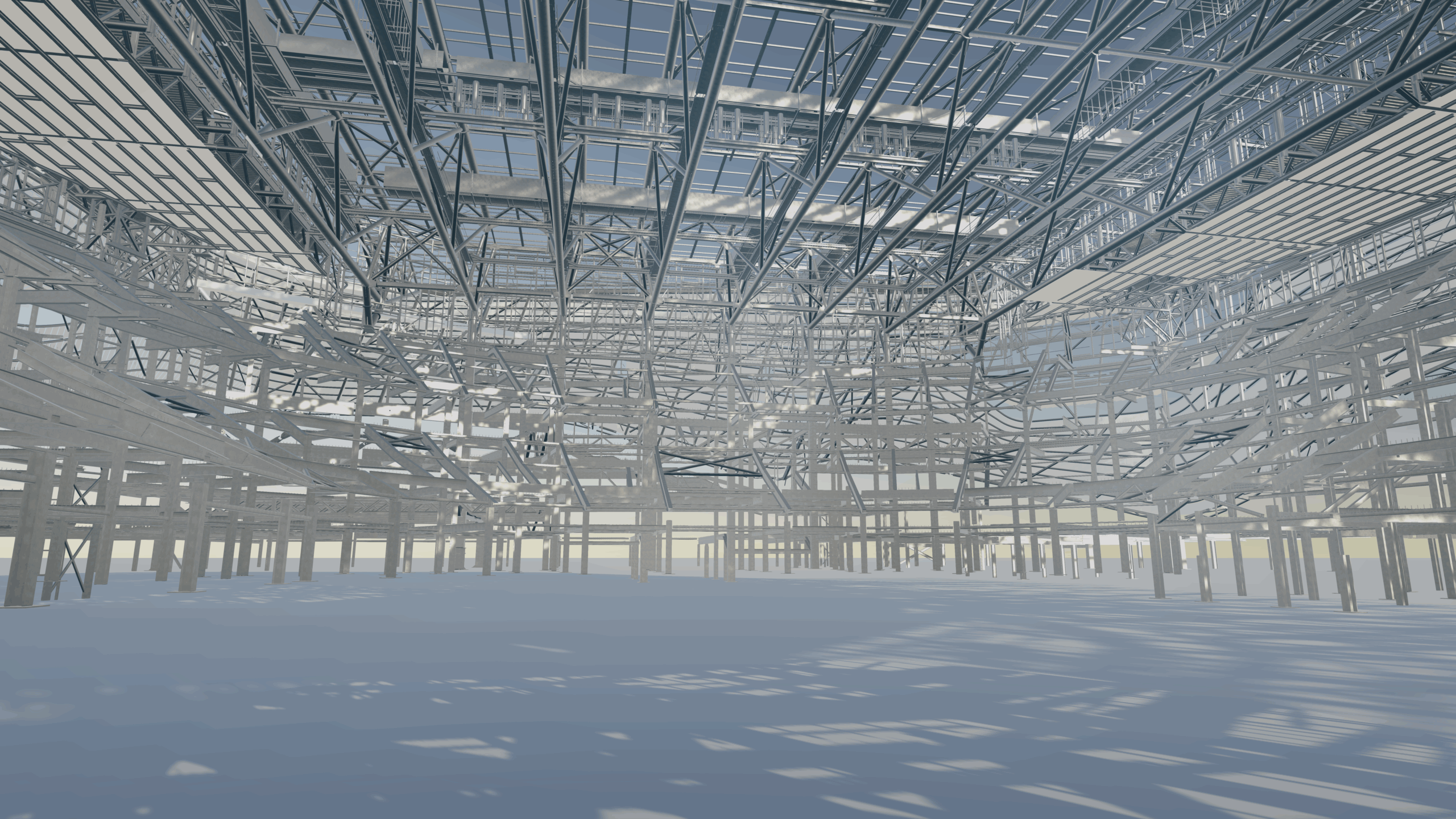

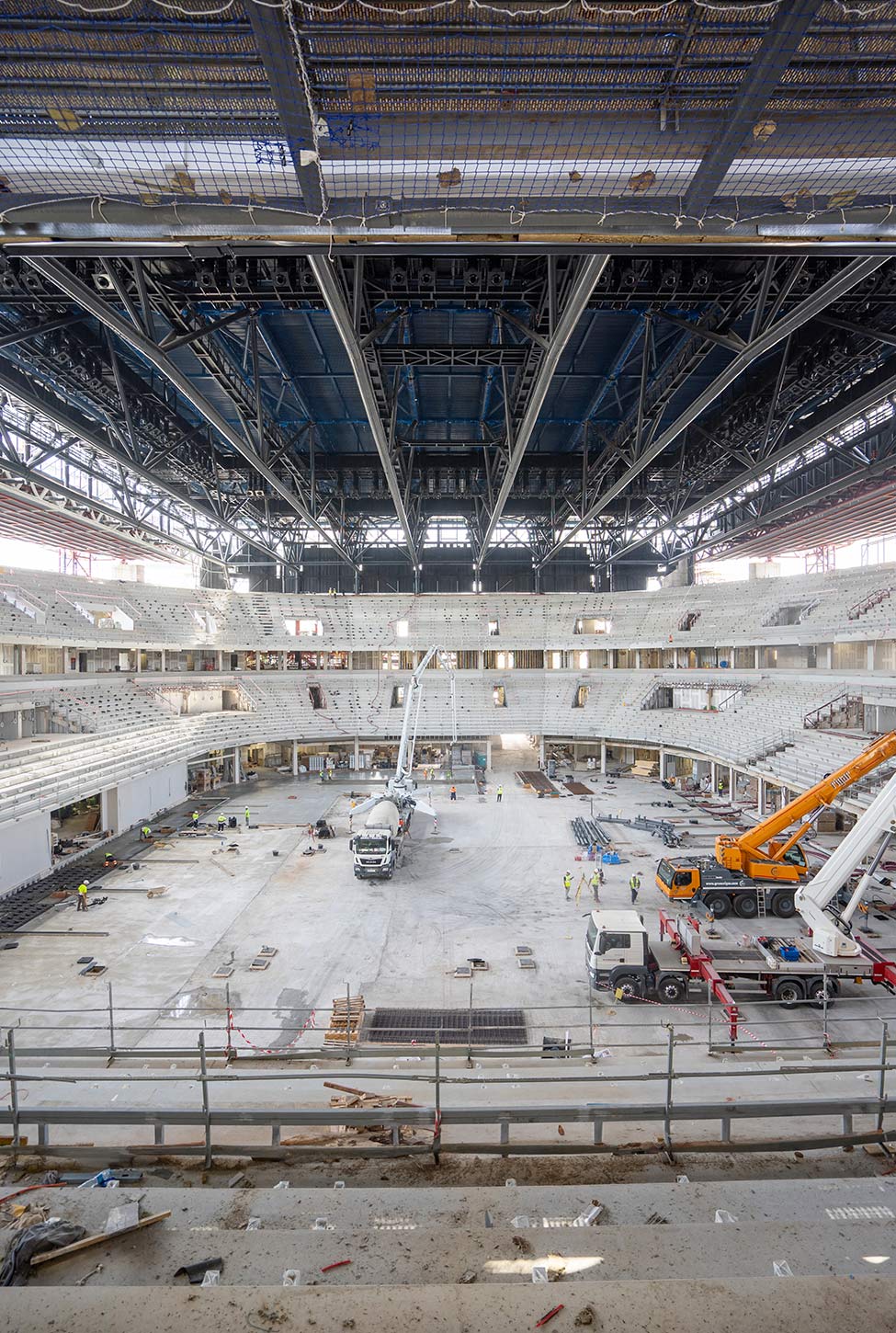

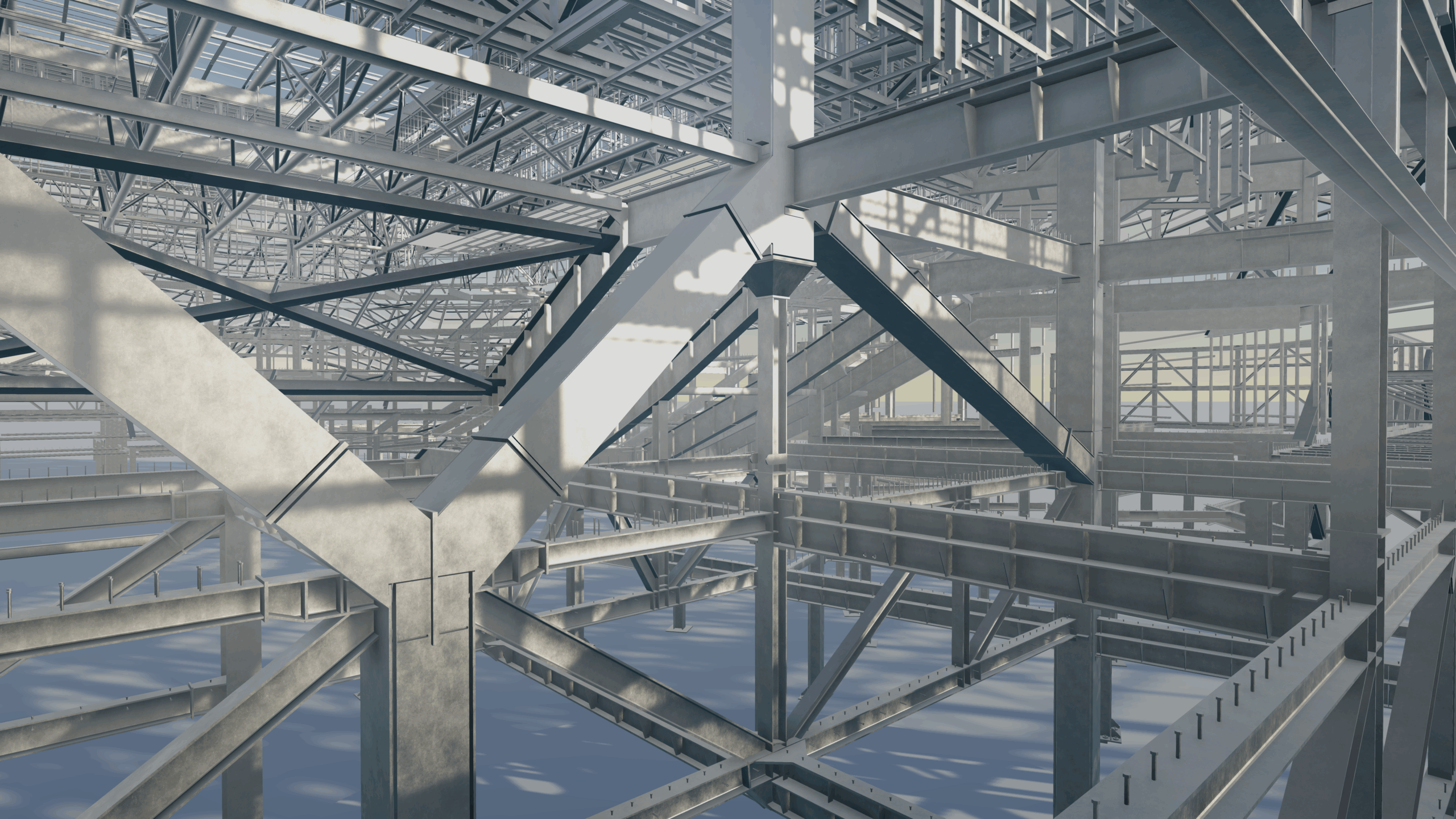

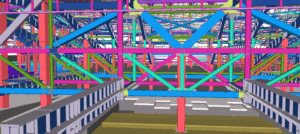

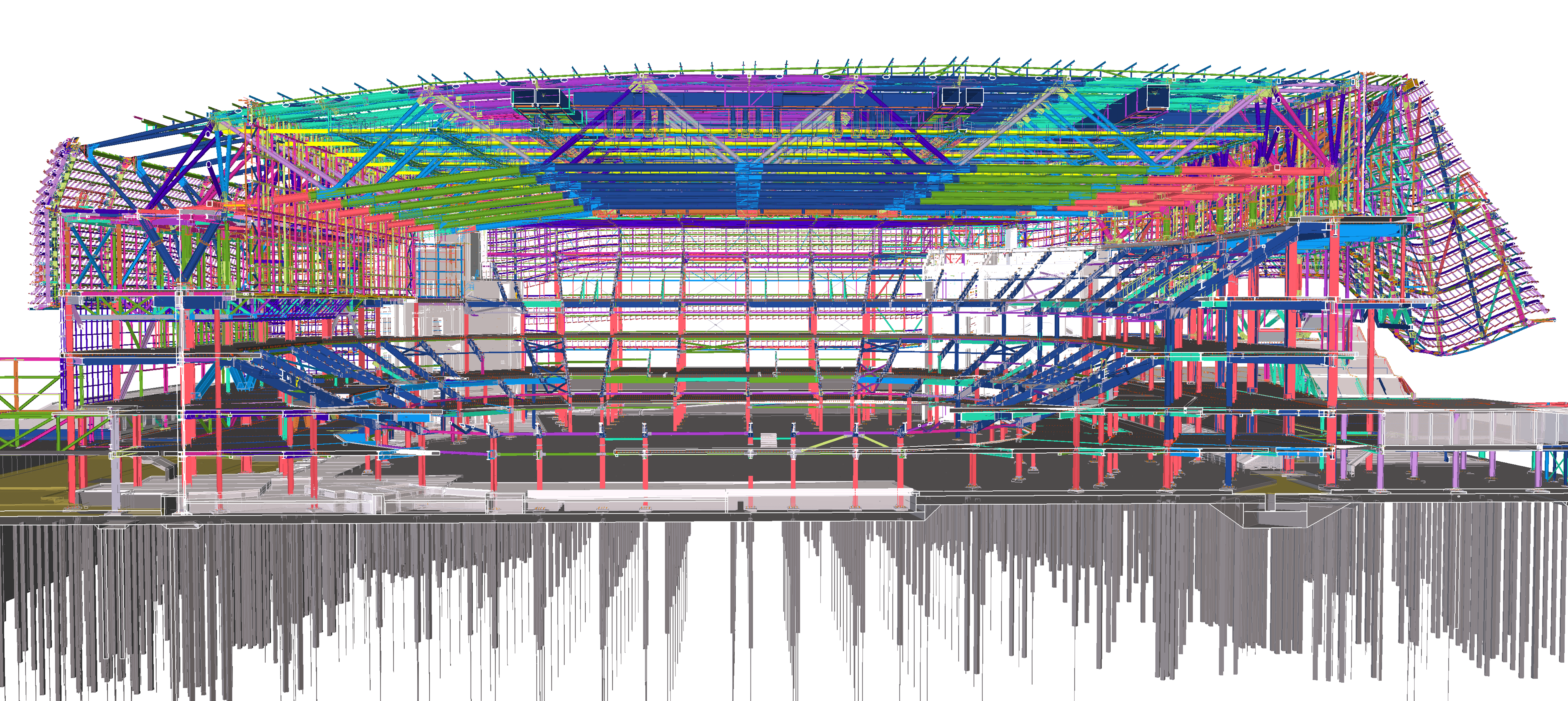

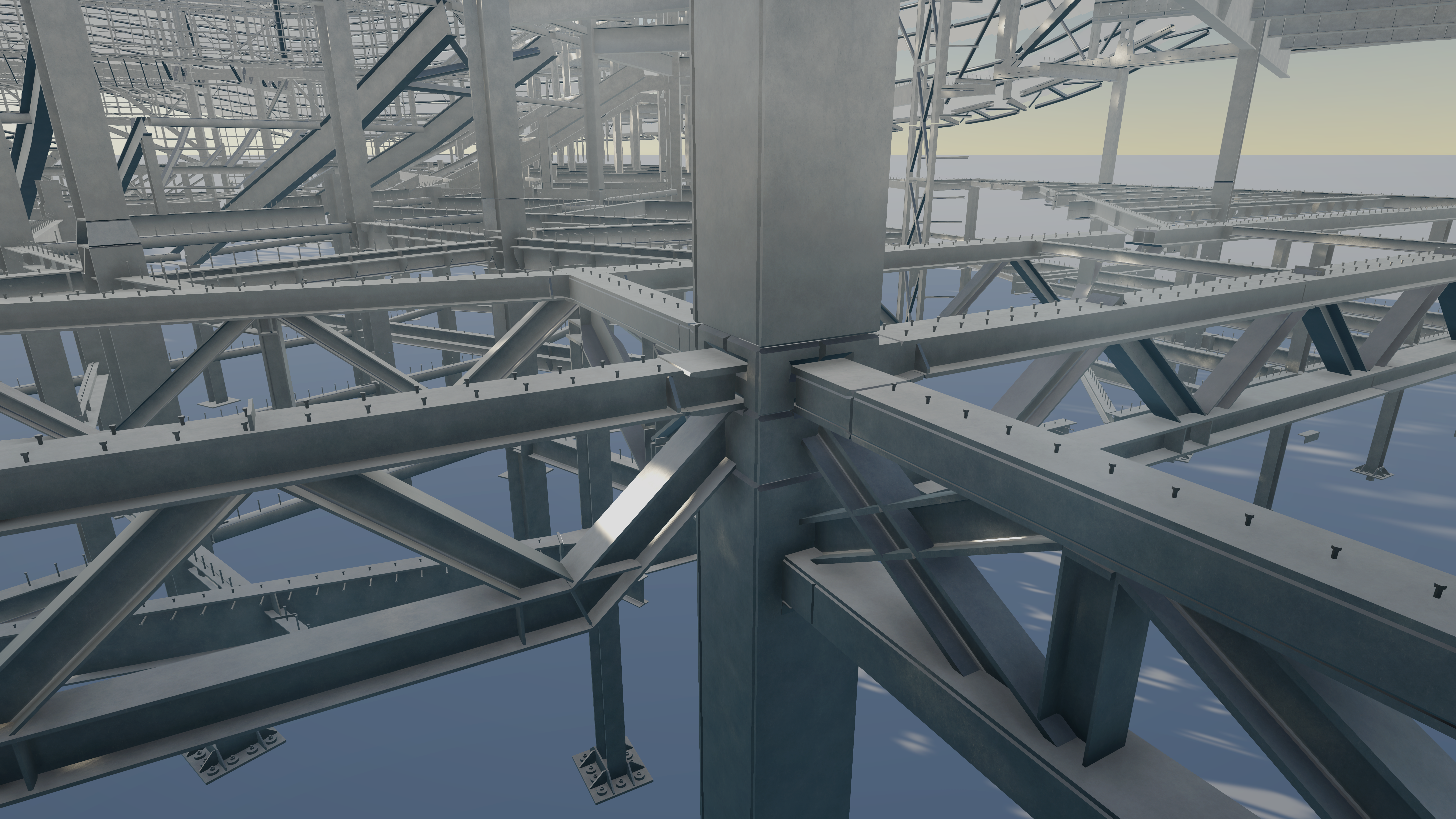

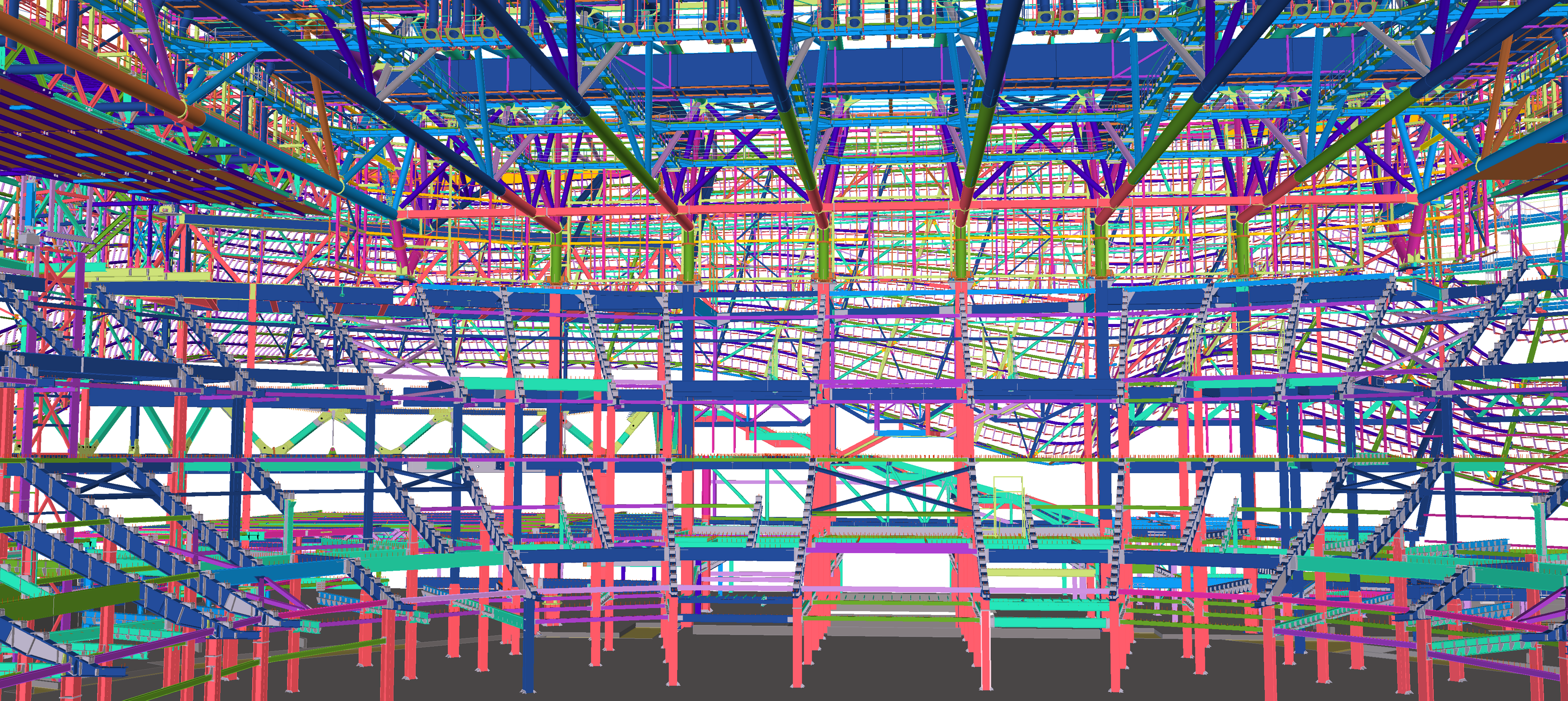

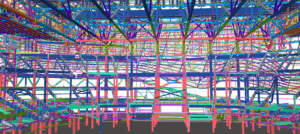

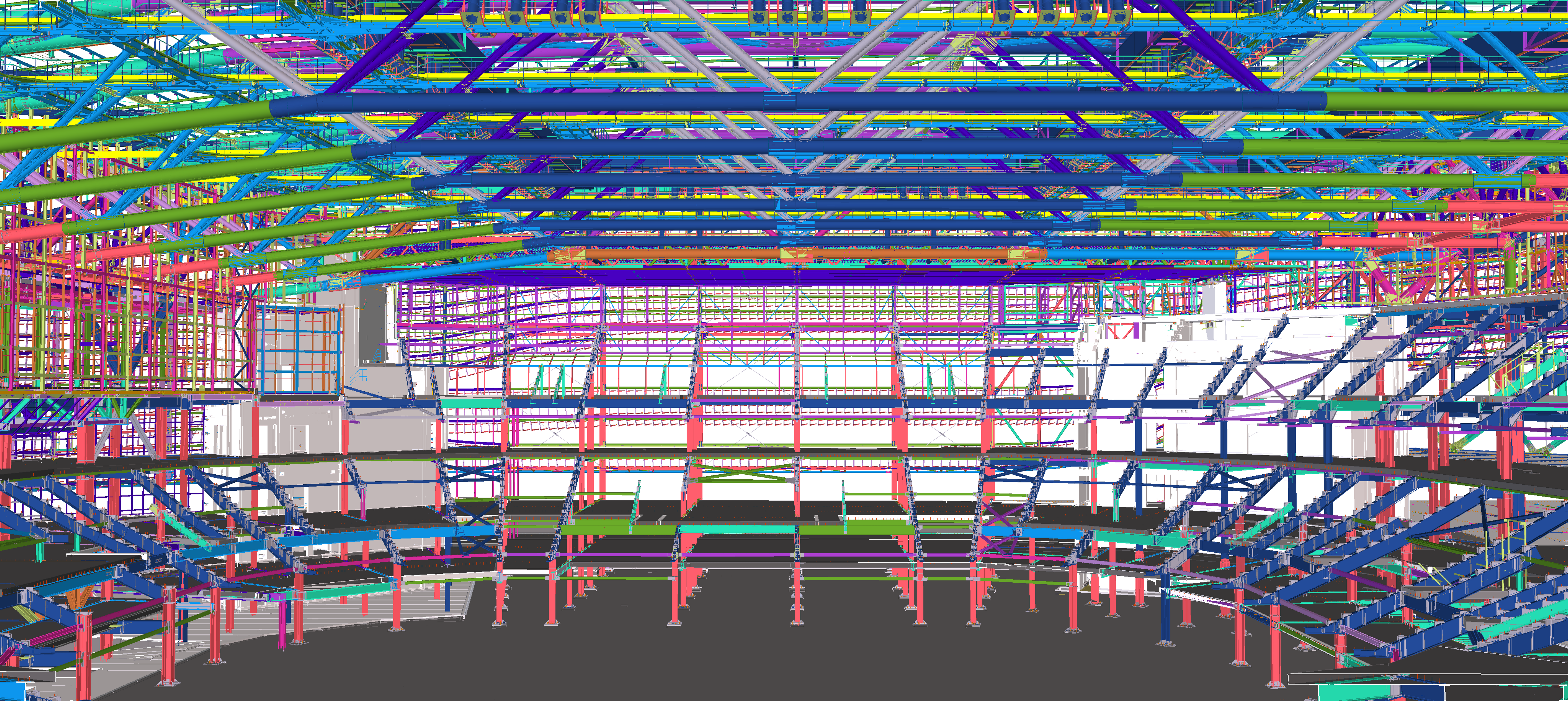

1. The Building (or Main Building / Graderío): The Main Building, known as the Graderío, is the central space of the complex, designed primarily to host sporting, musical and cultural events. It is distributed over 6 main levels. The main structure of the grandstand building is mainly composed of structural steel frames. These frames are made up of columns, beams (reinforced beams and rolled profiles) and raker beams, on which the prefabricated bleachers are supported. In addition, four vertical reinforced concrete communication cores have been designed at the corners of the building. The slabs of the building are resolved with different structural typologies depending on the conditions, the predominant one being prefabricated concrete slabs with hollow core slabs with a compression layer. Other typologies used include solid concrete slabs, post-tensioned lightened slabs and composite slabs. The building also integrates other specific areas such as the Multifunctional Hall, the Auxiliary Basketball Court, the Loading Dock and the Terraces (“Fueras”).

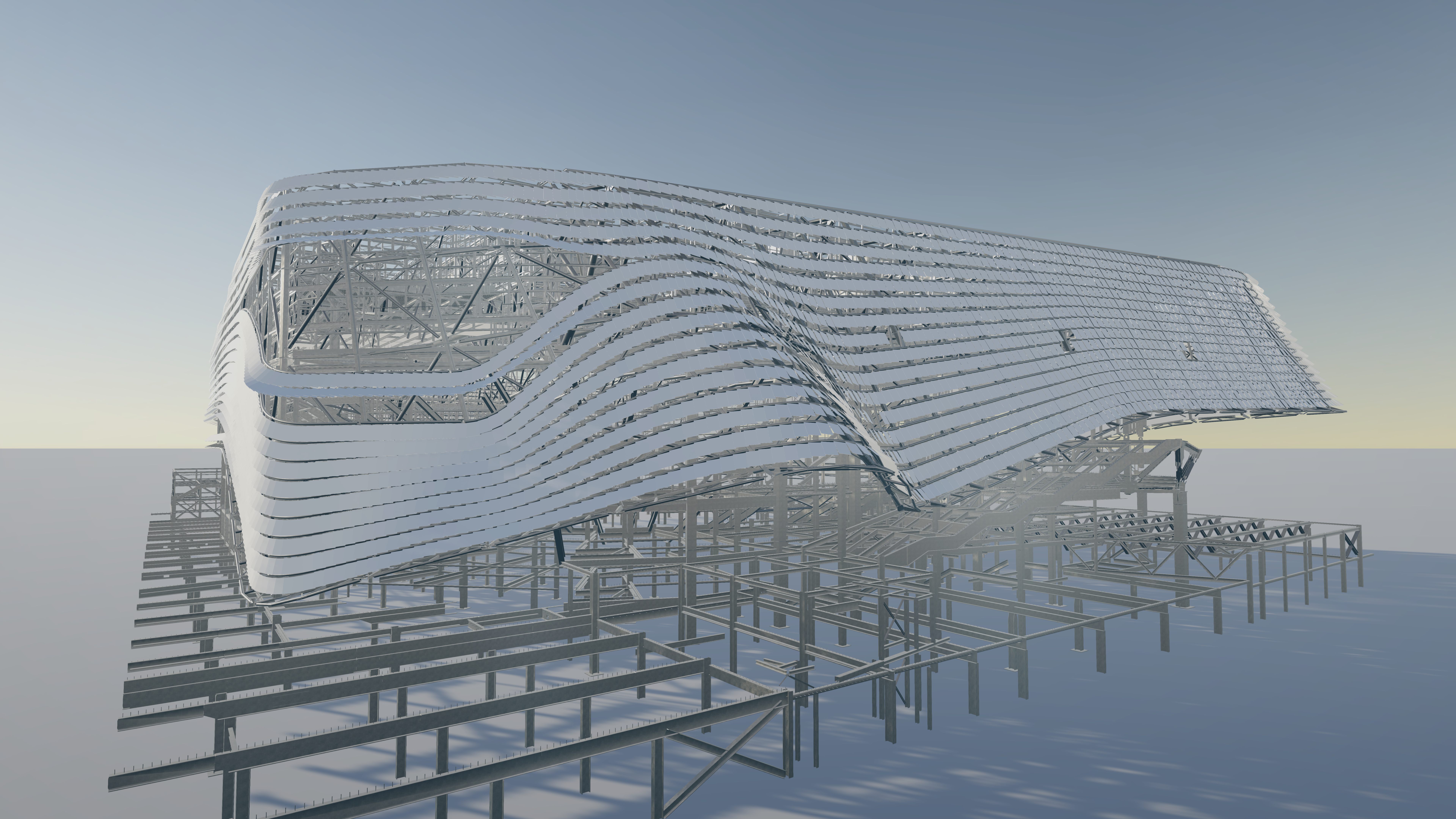

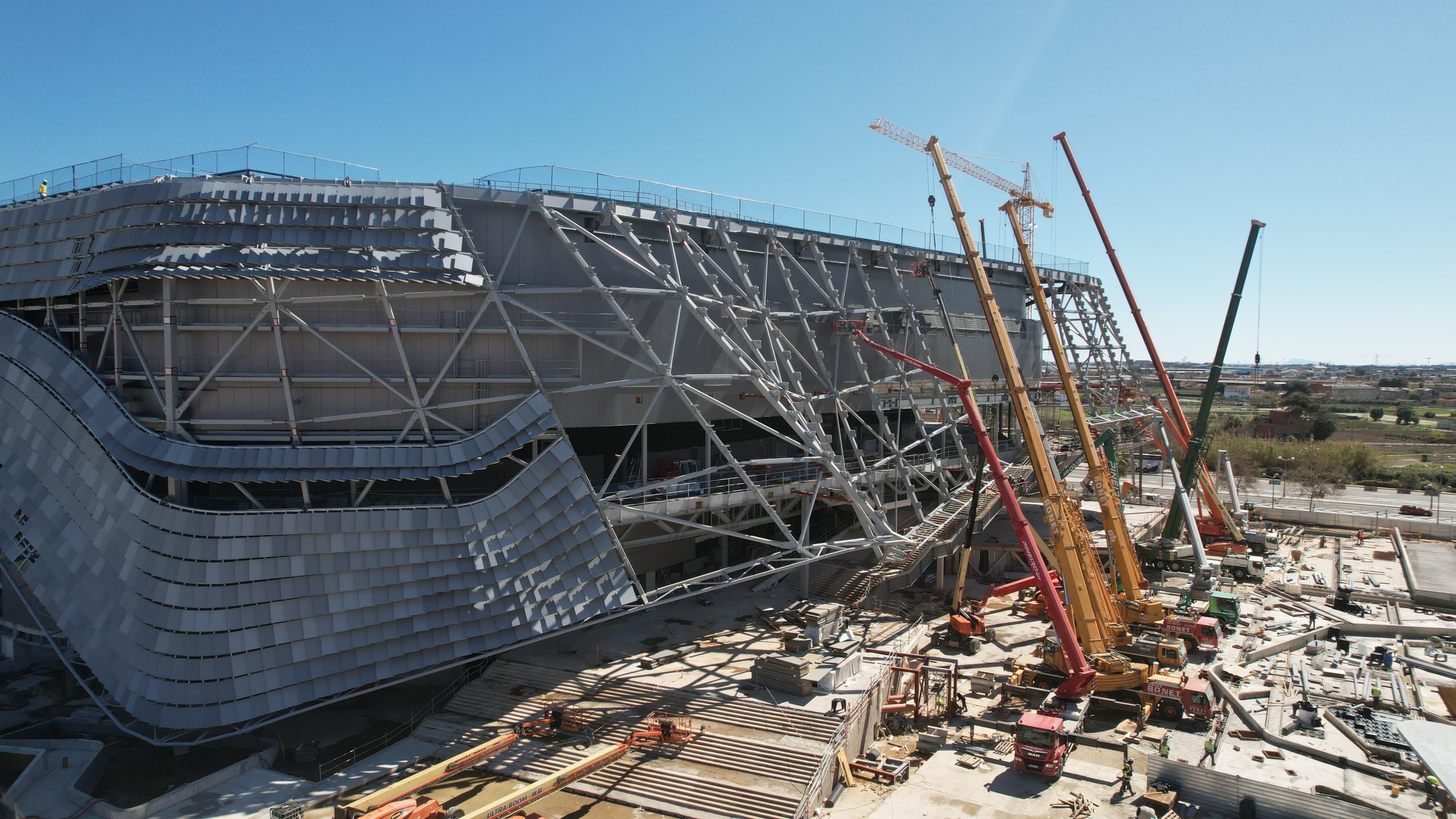

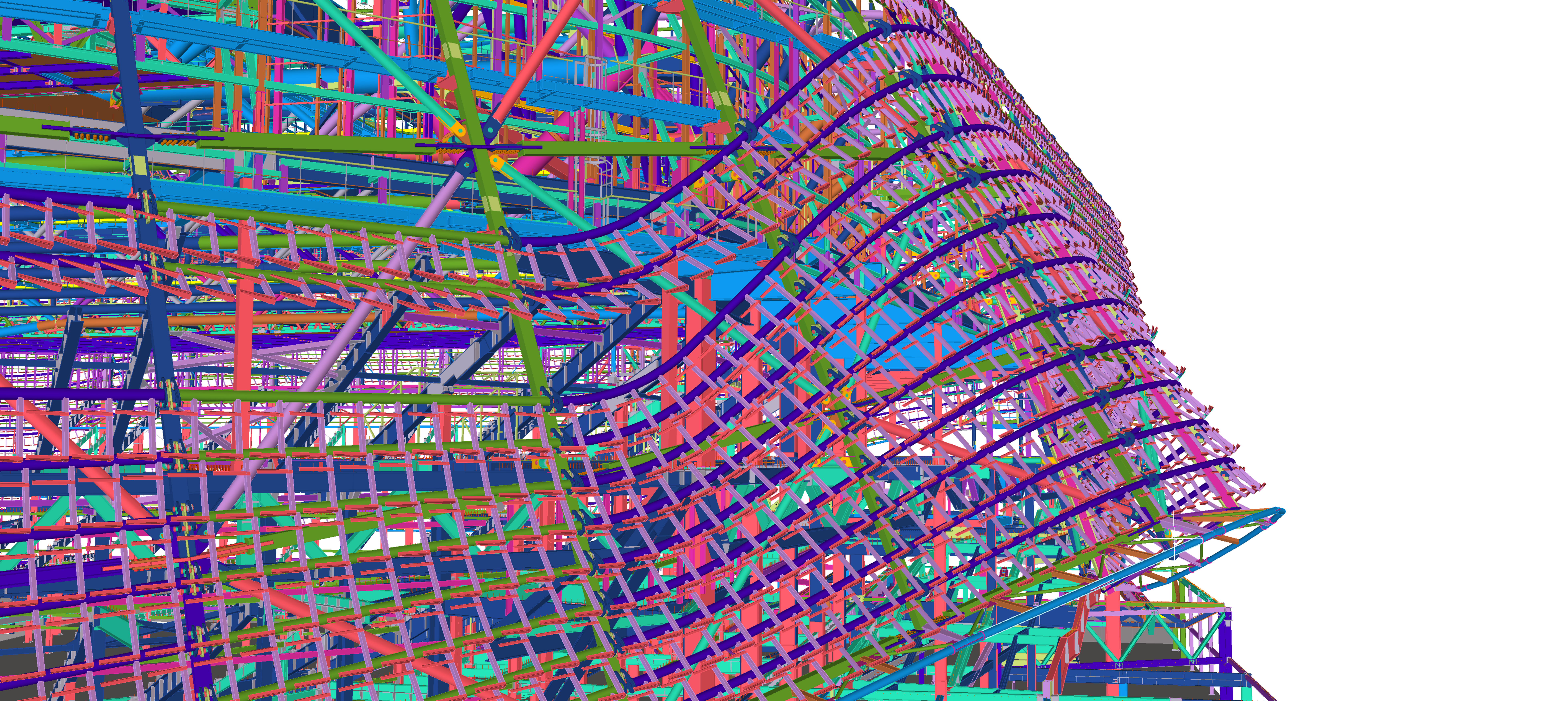

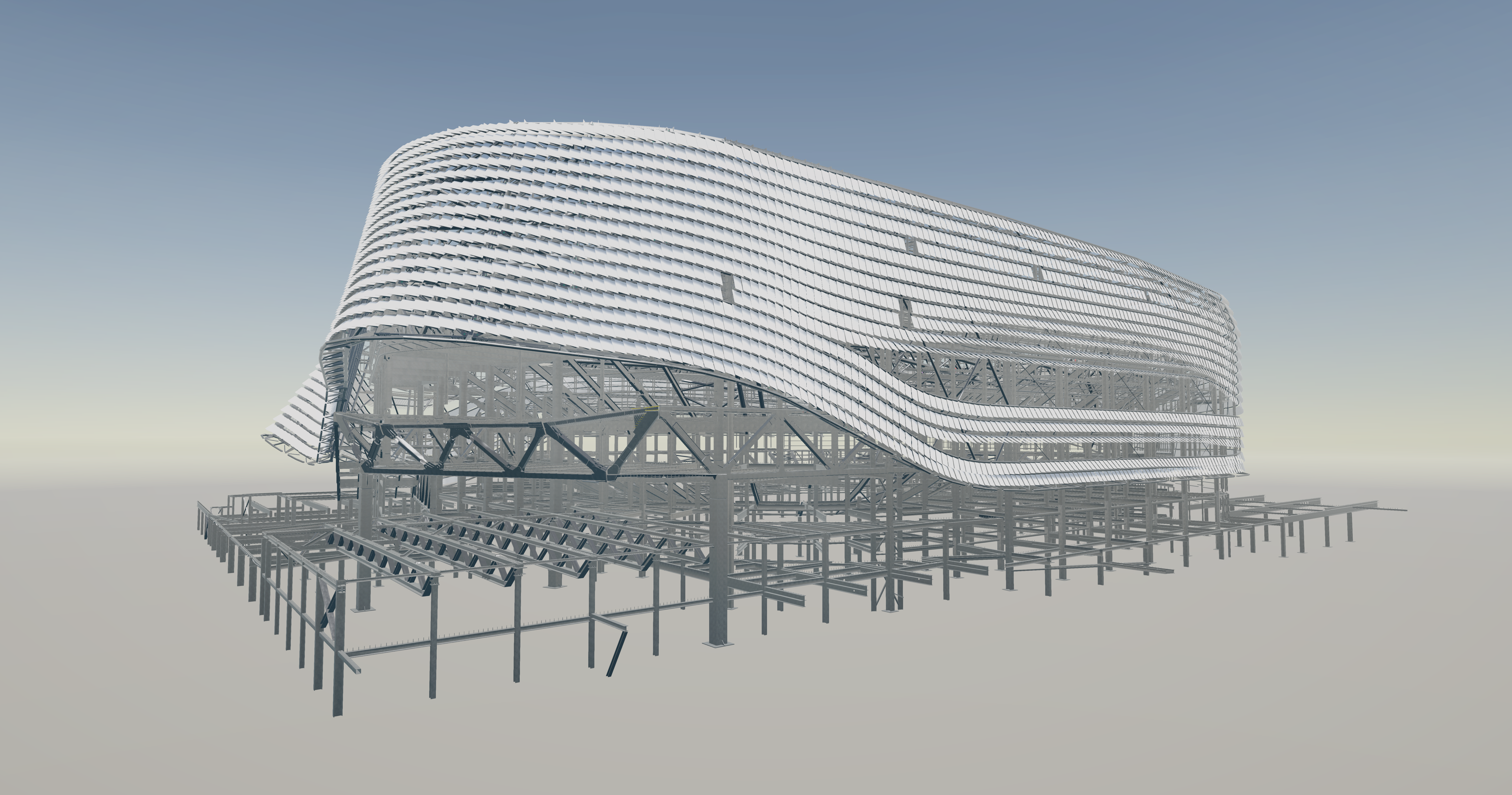

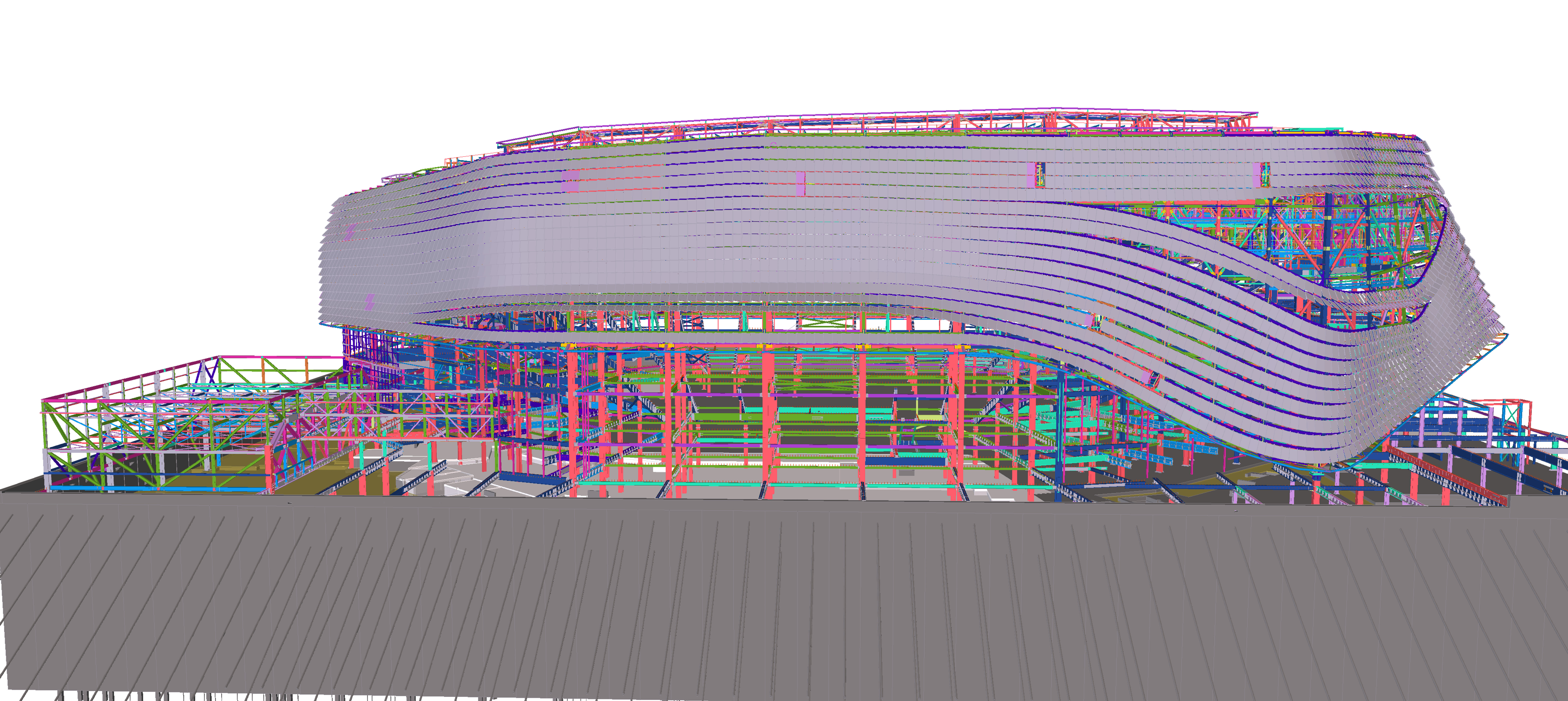

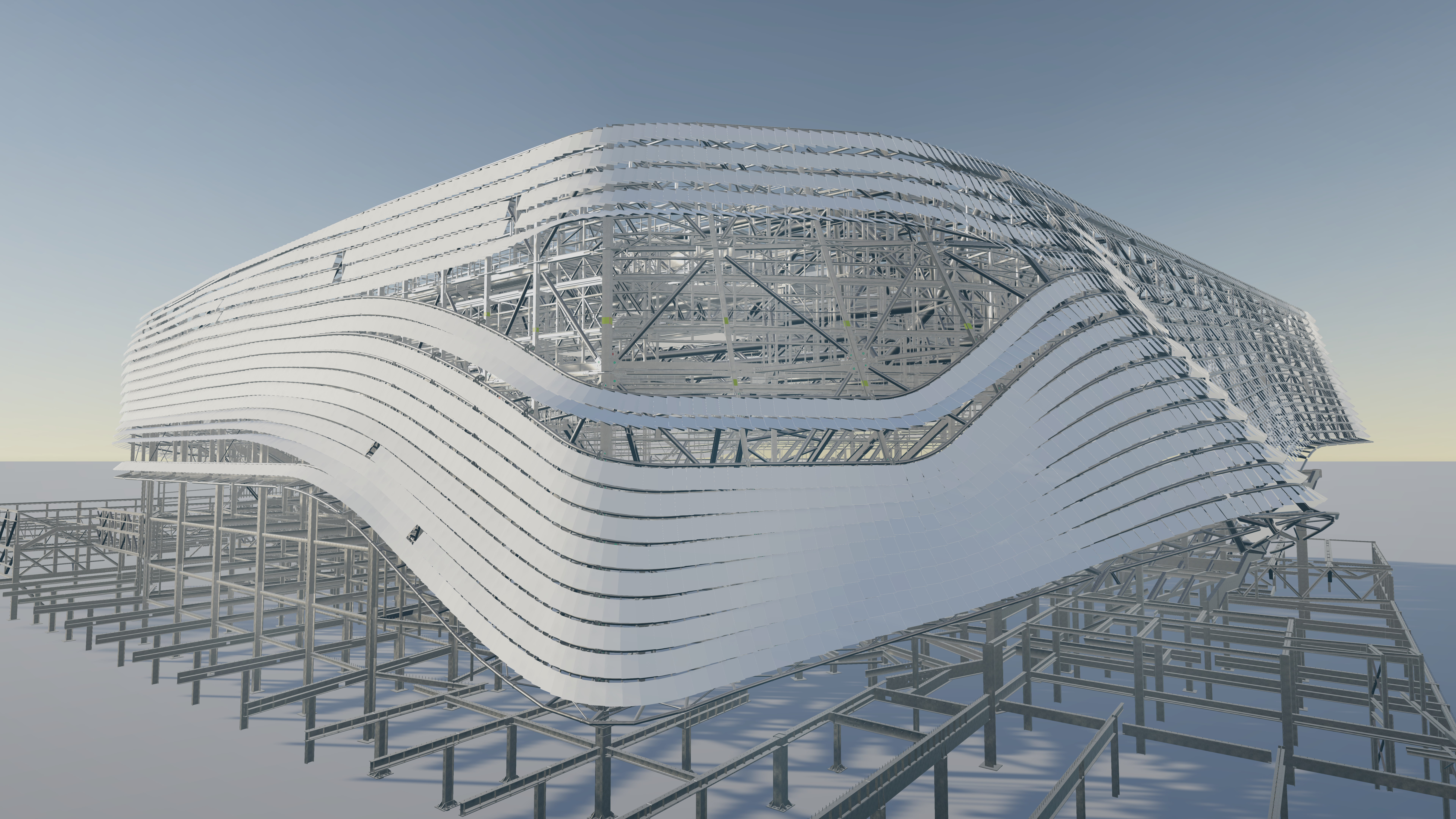

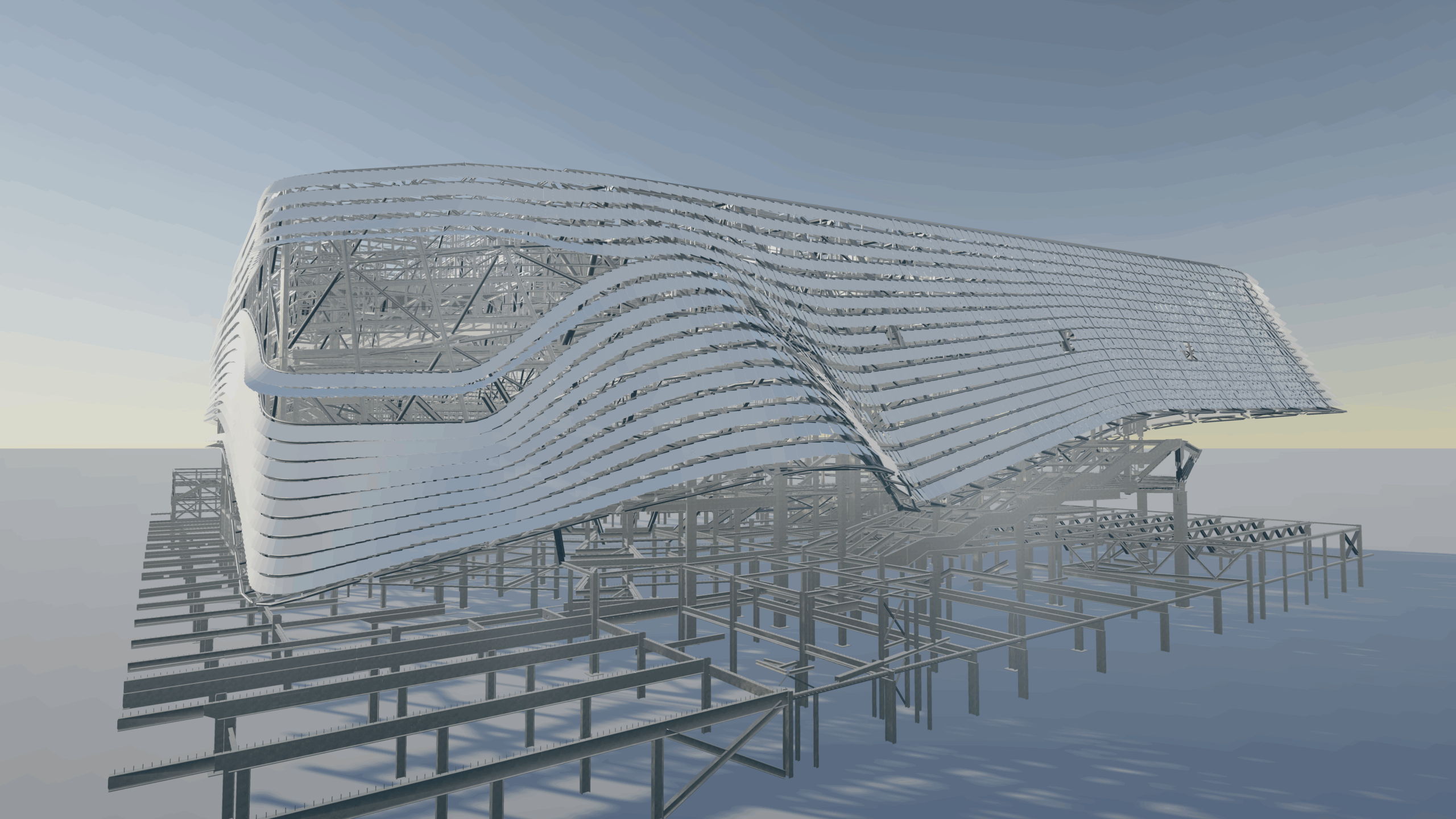

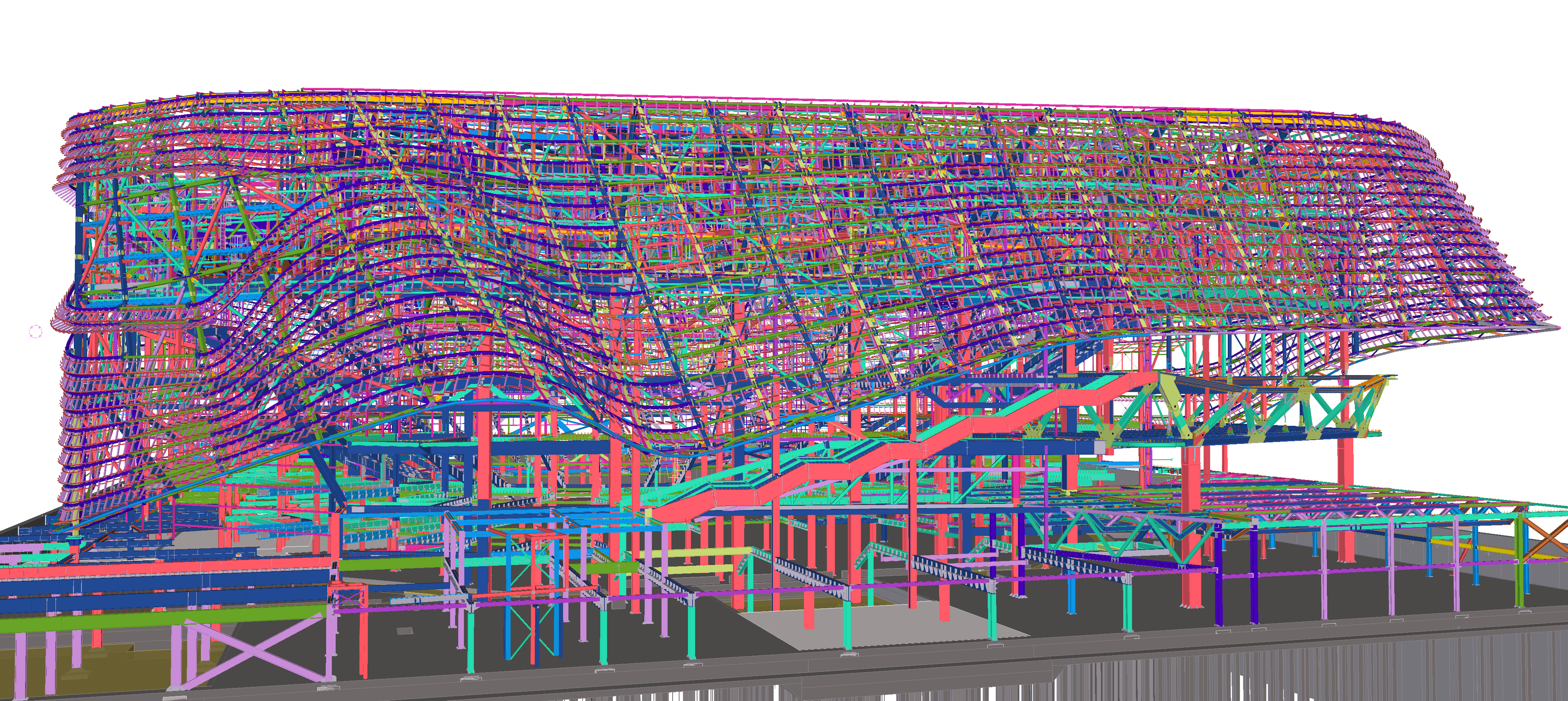

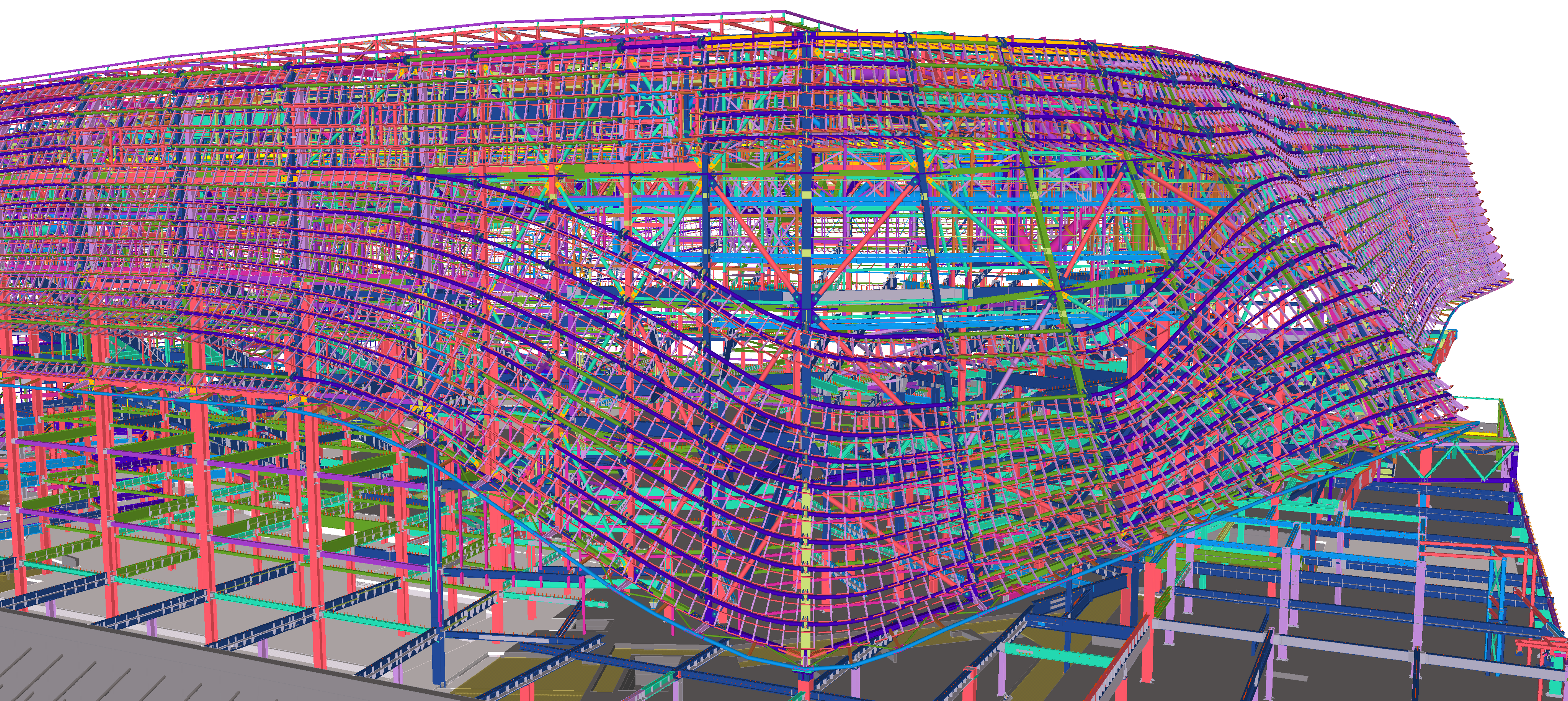

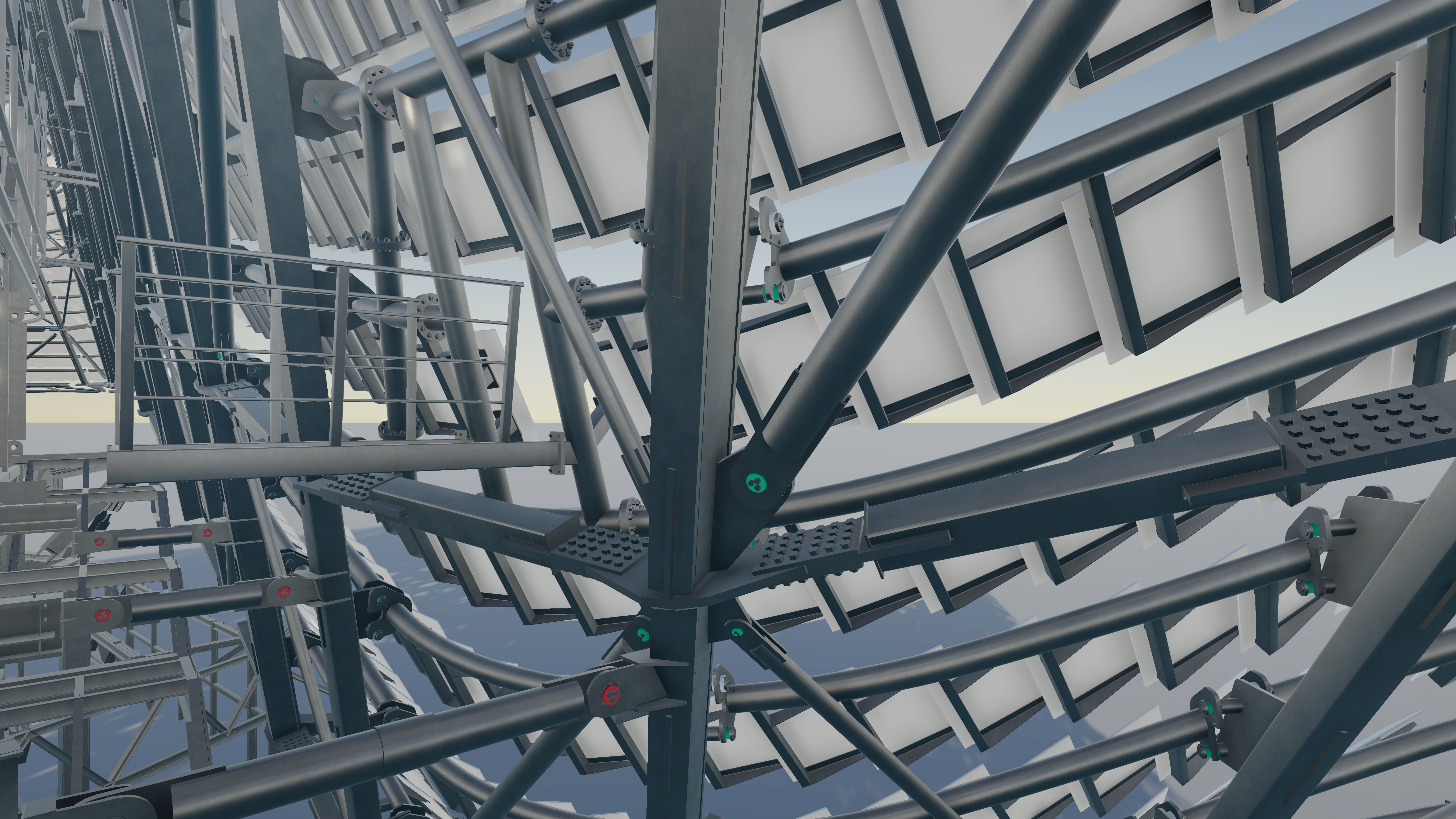

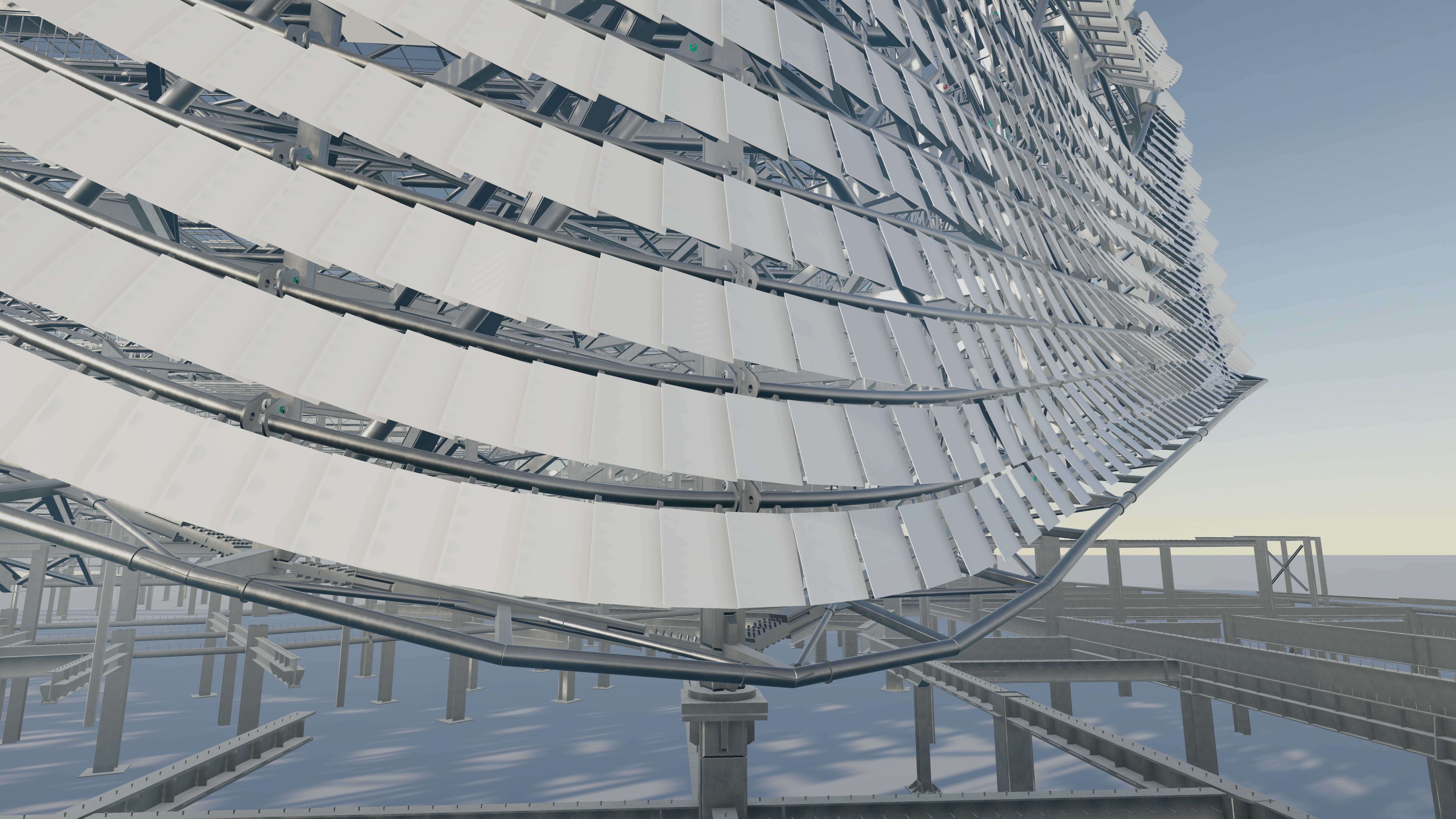

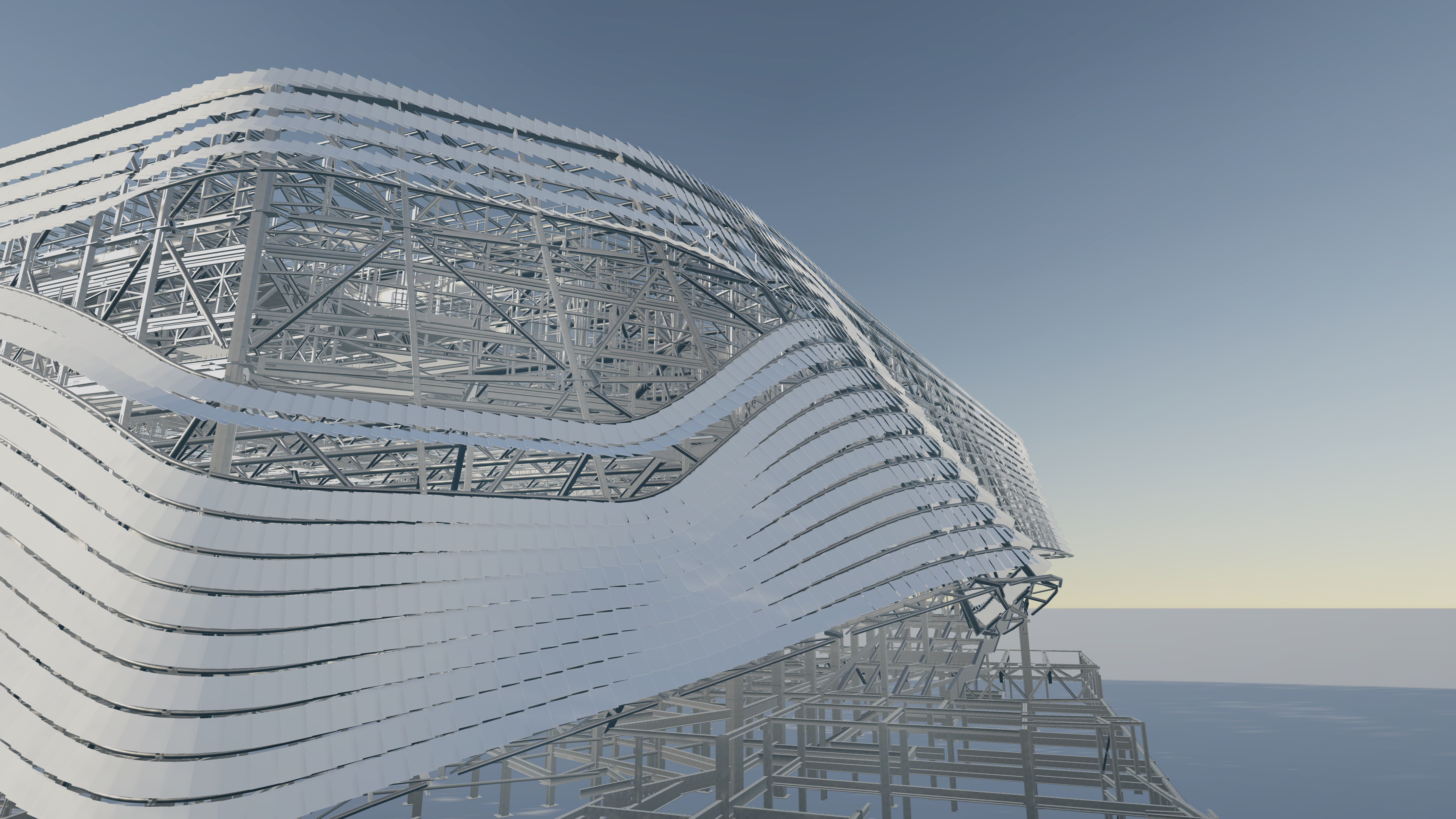

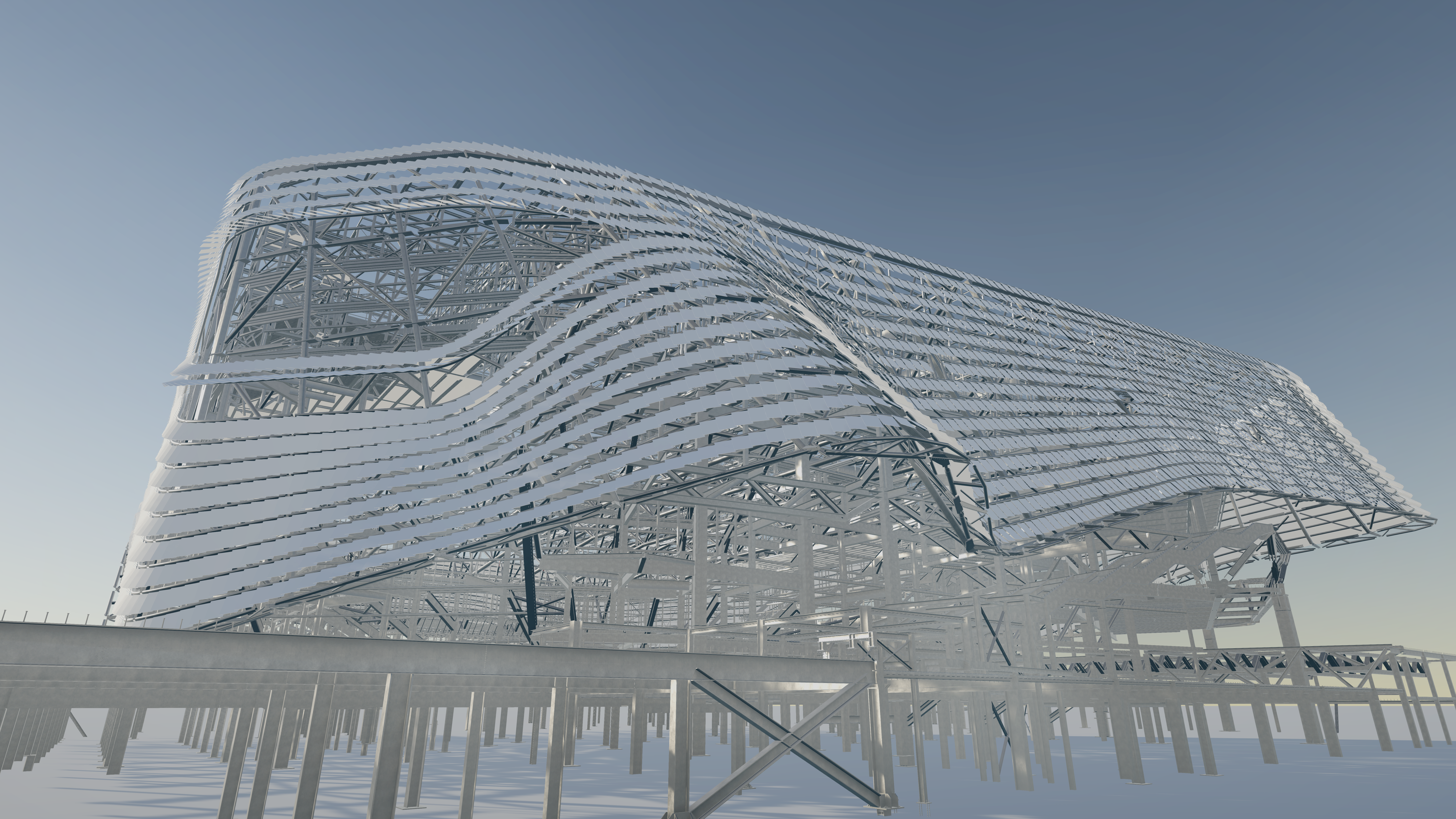

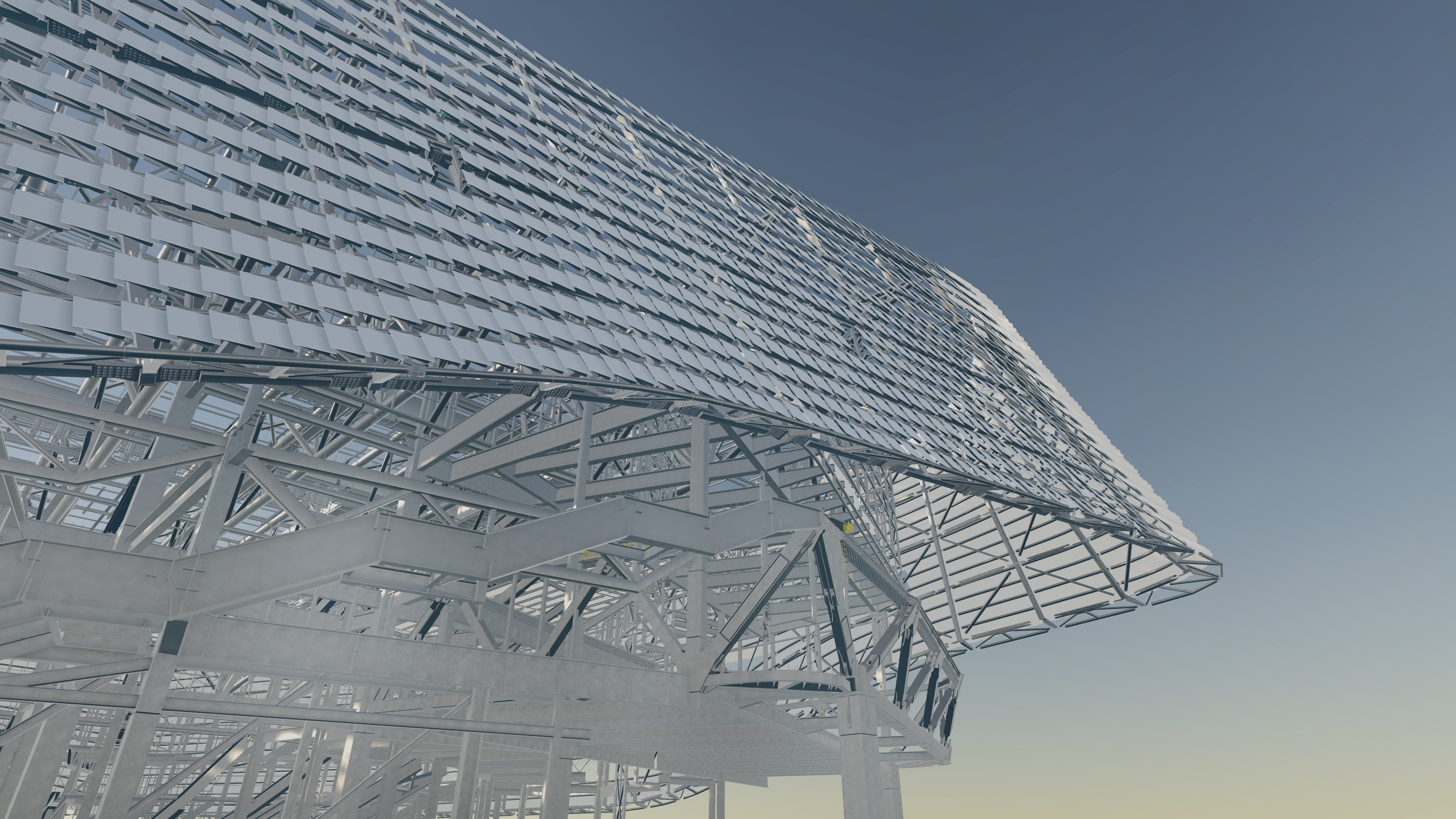

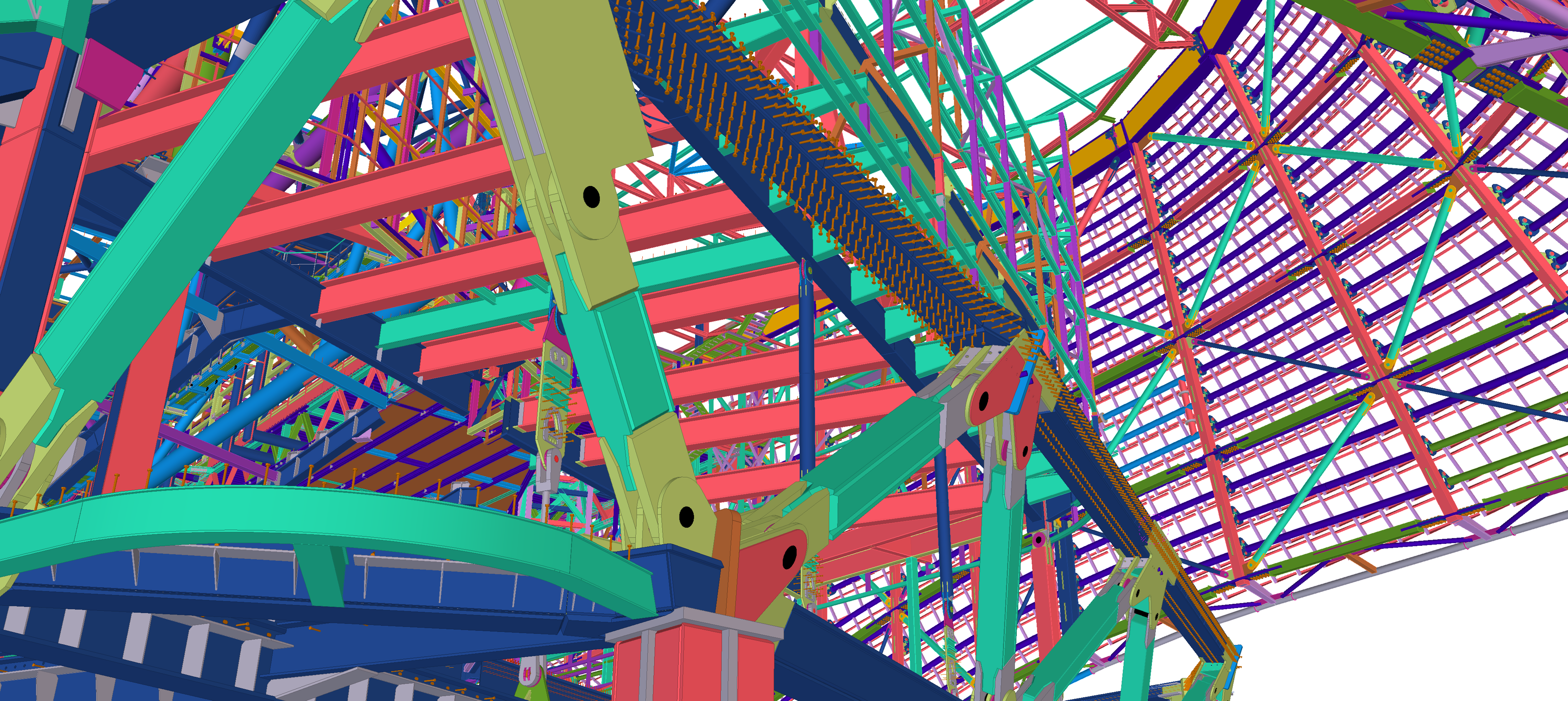

2. The Façade: The Façade is one of the main parts of the Arena. Structurally, it is composed of vertical mullions that act as the main load-bearing elements. These uprights are connected to the building and the roof in different ways depending on the side. On the east and west sides, the façade is suspended from the roof, transferring its loads to the roof. The uprights are connected to the roof and the building by means of horizontal struts against horizontal loads. The external architectural envelope consists of a series of structural steel tubes surrounding the building to which the façade louvres are bolted. These structural tubes are generally connected to the vertical mullions of the façade by means of a “hanger” system.

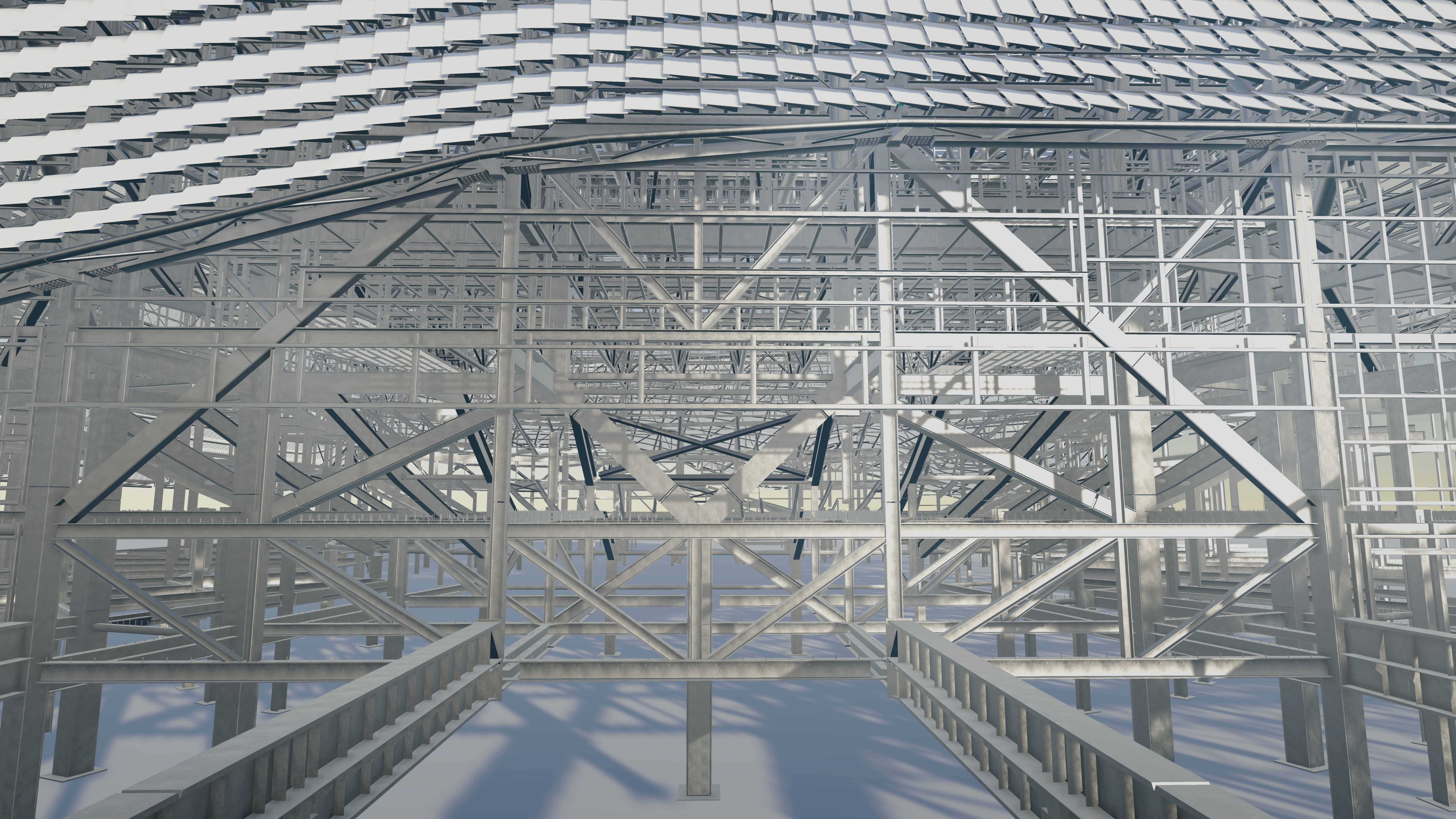

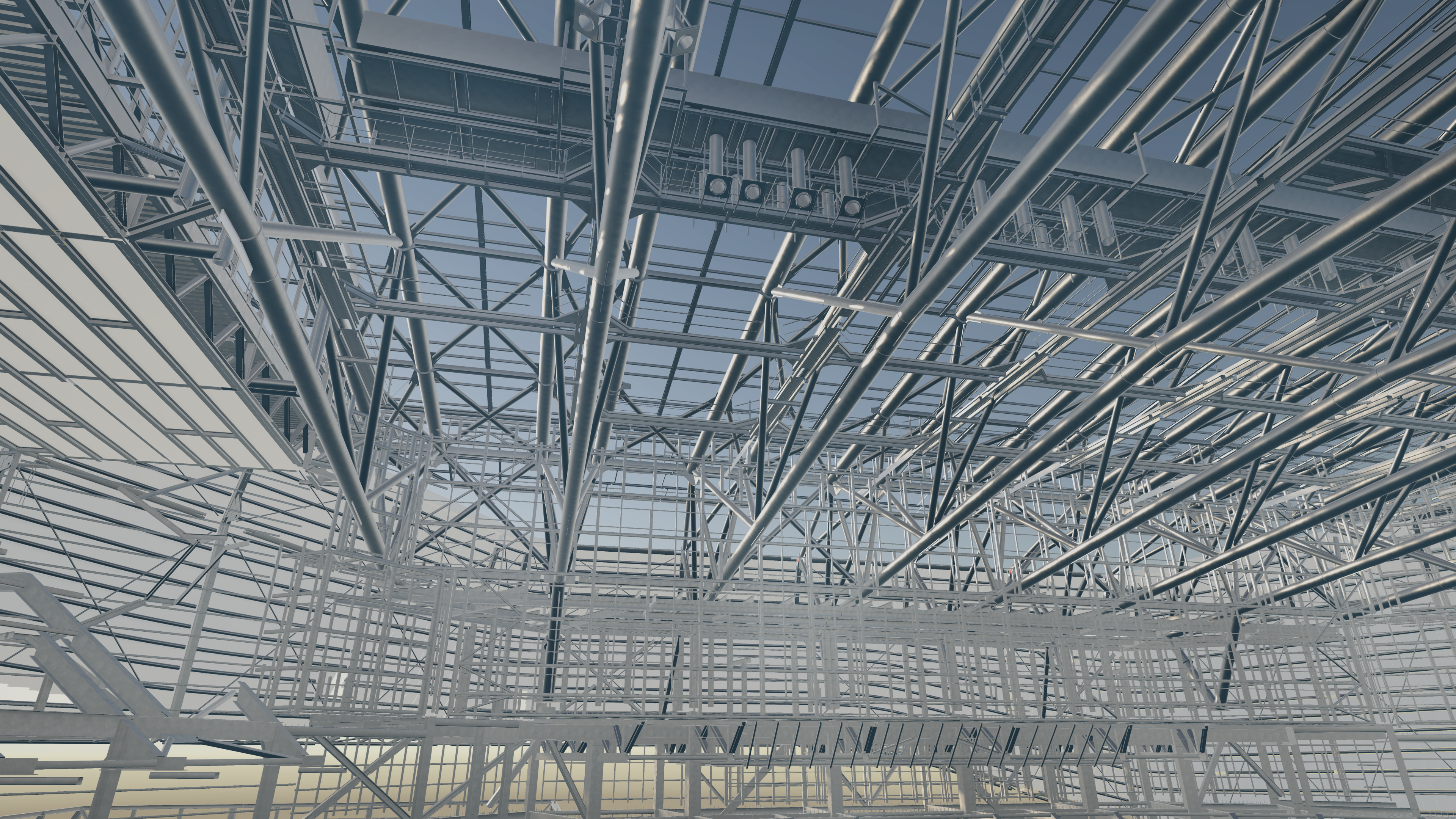

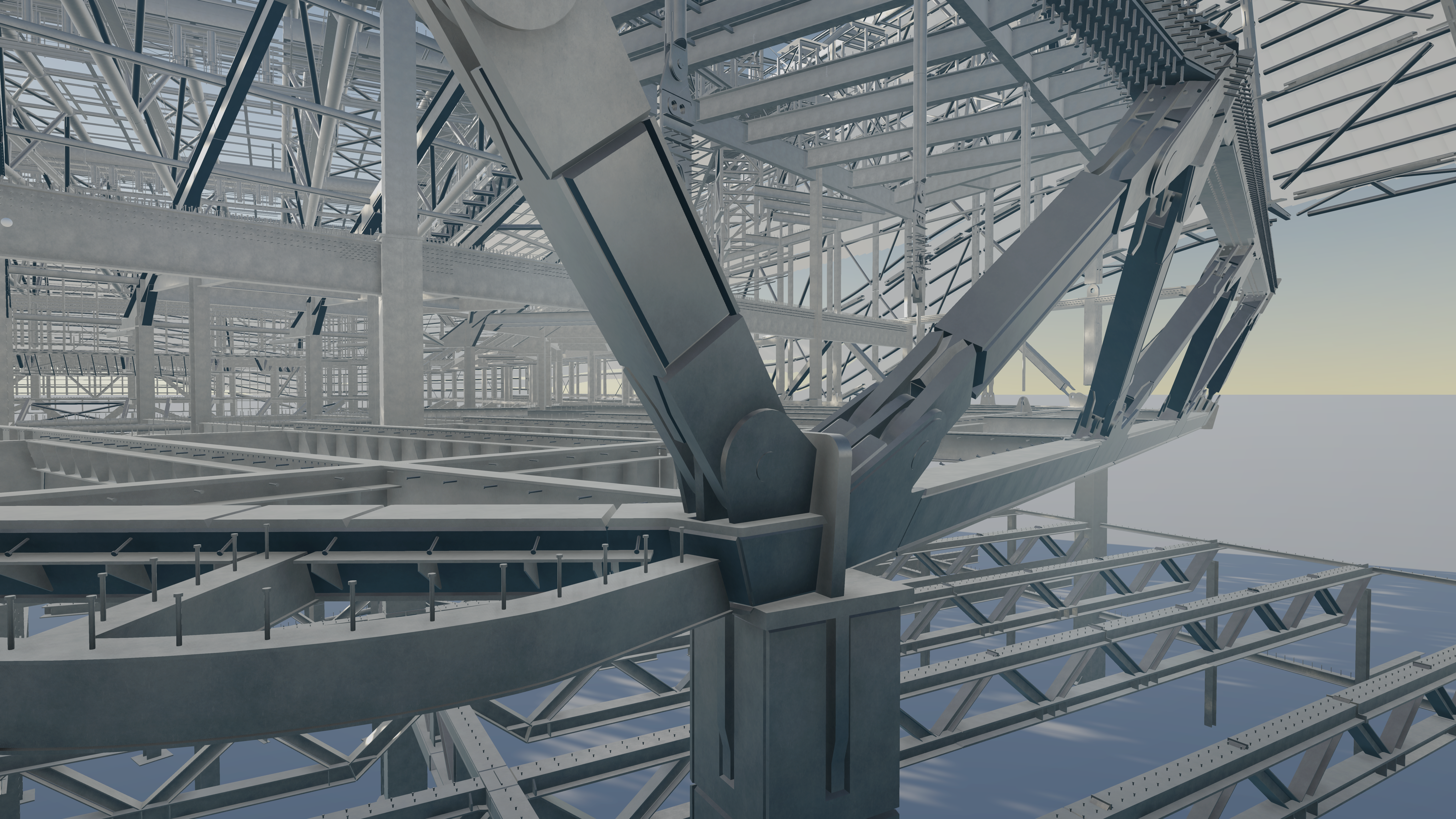

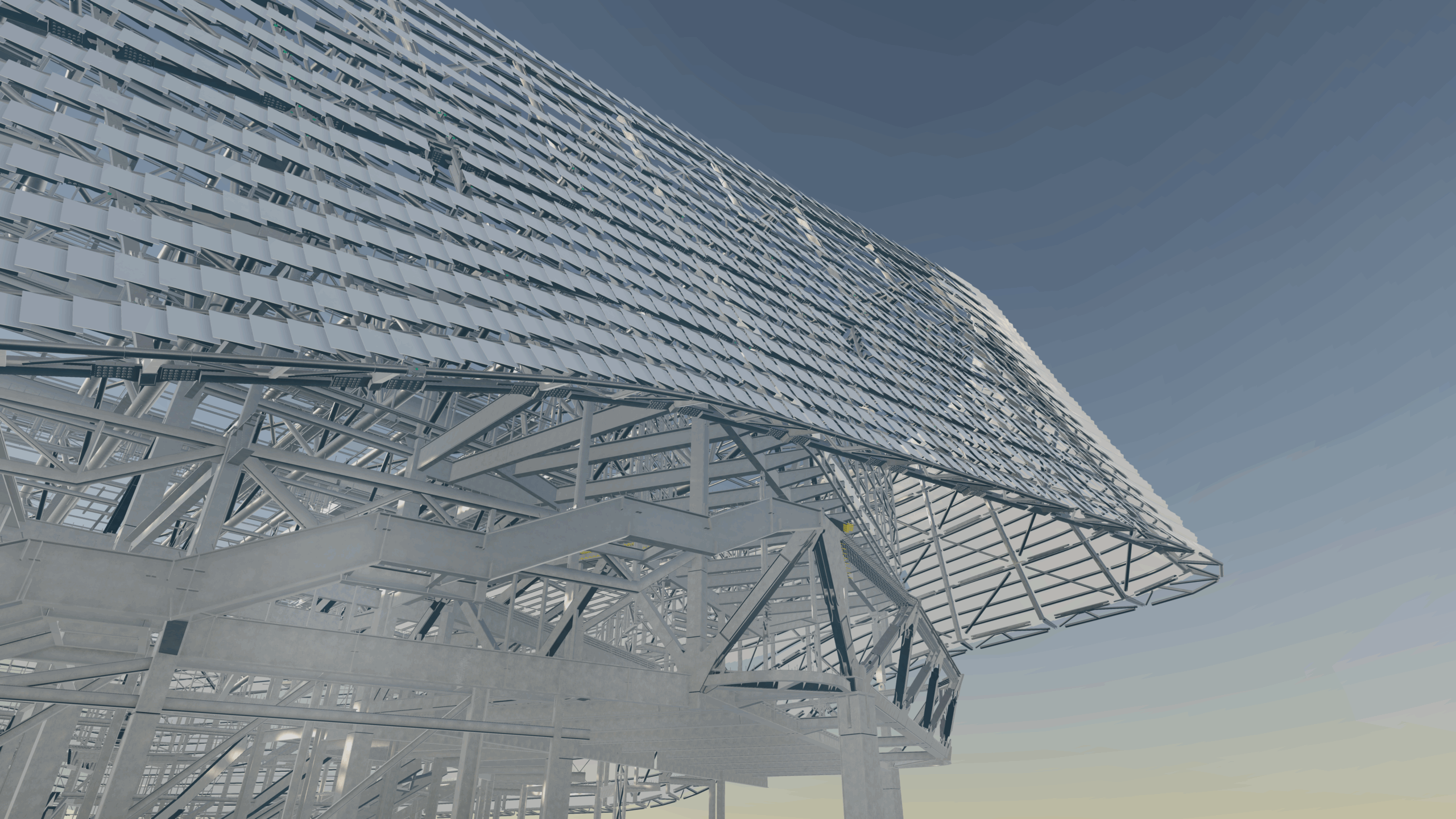

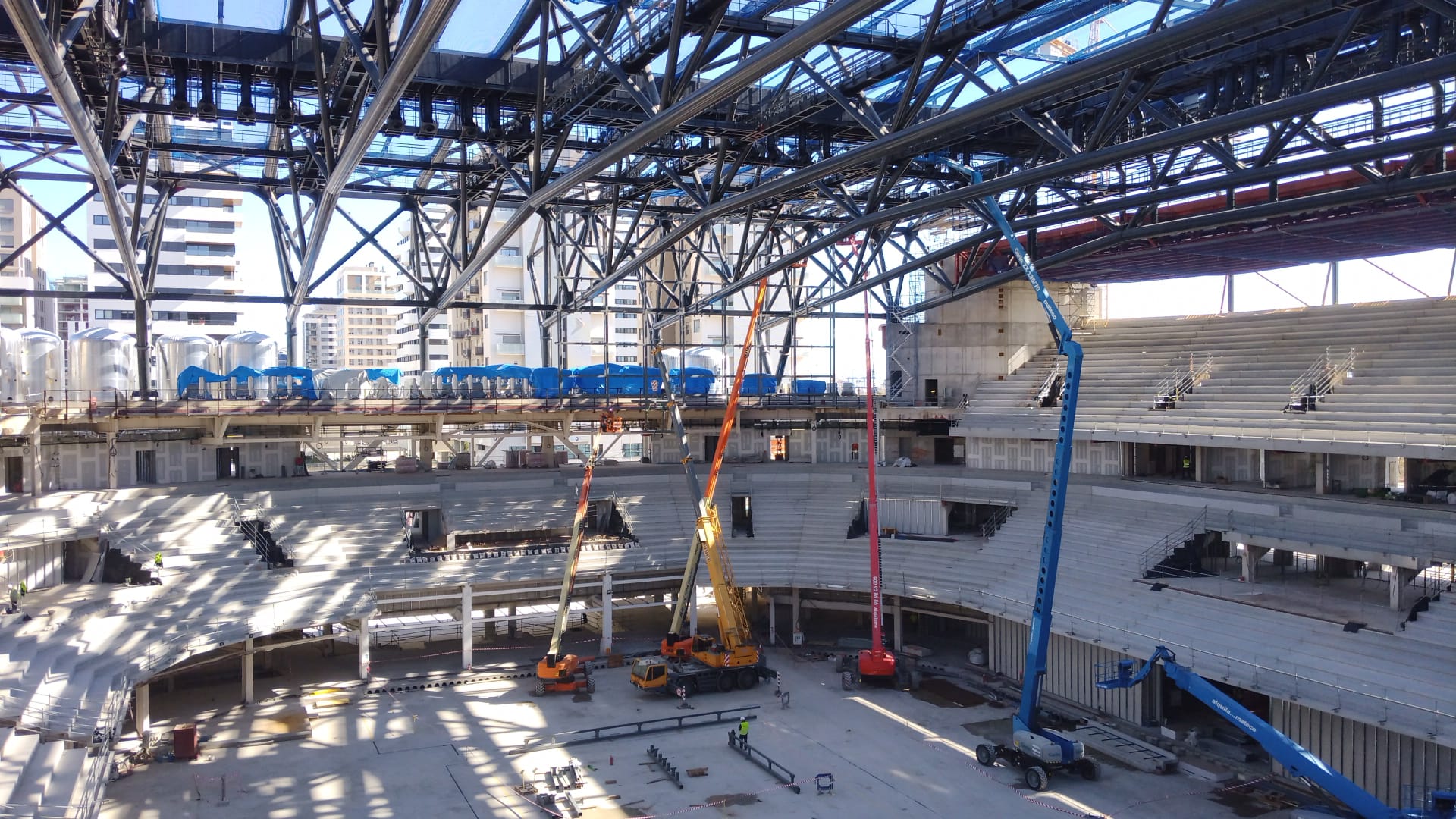

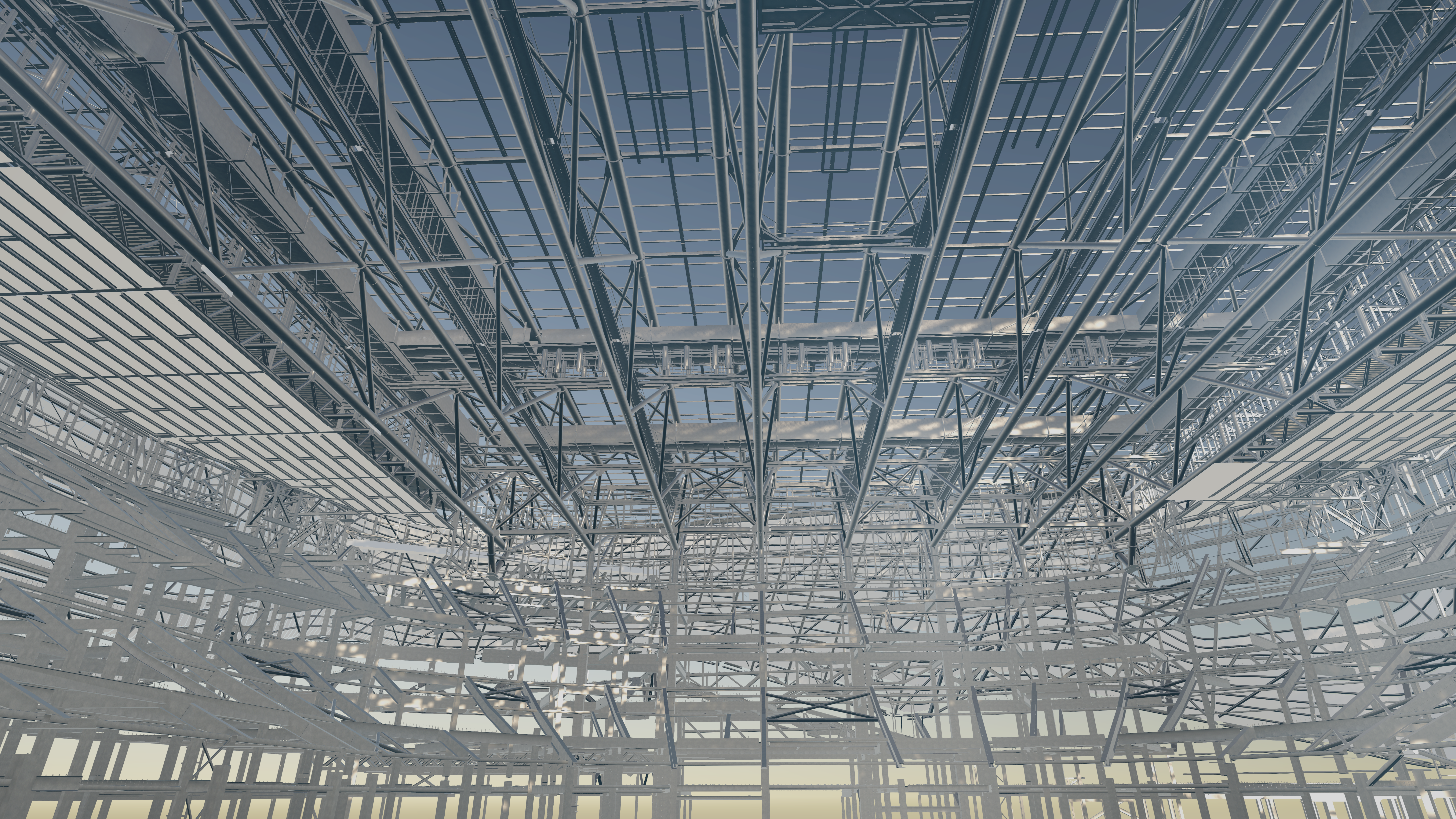

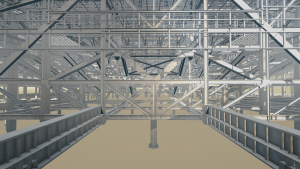

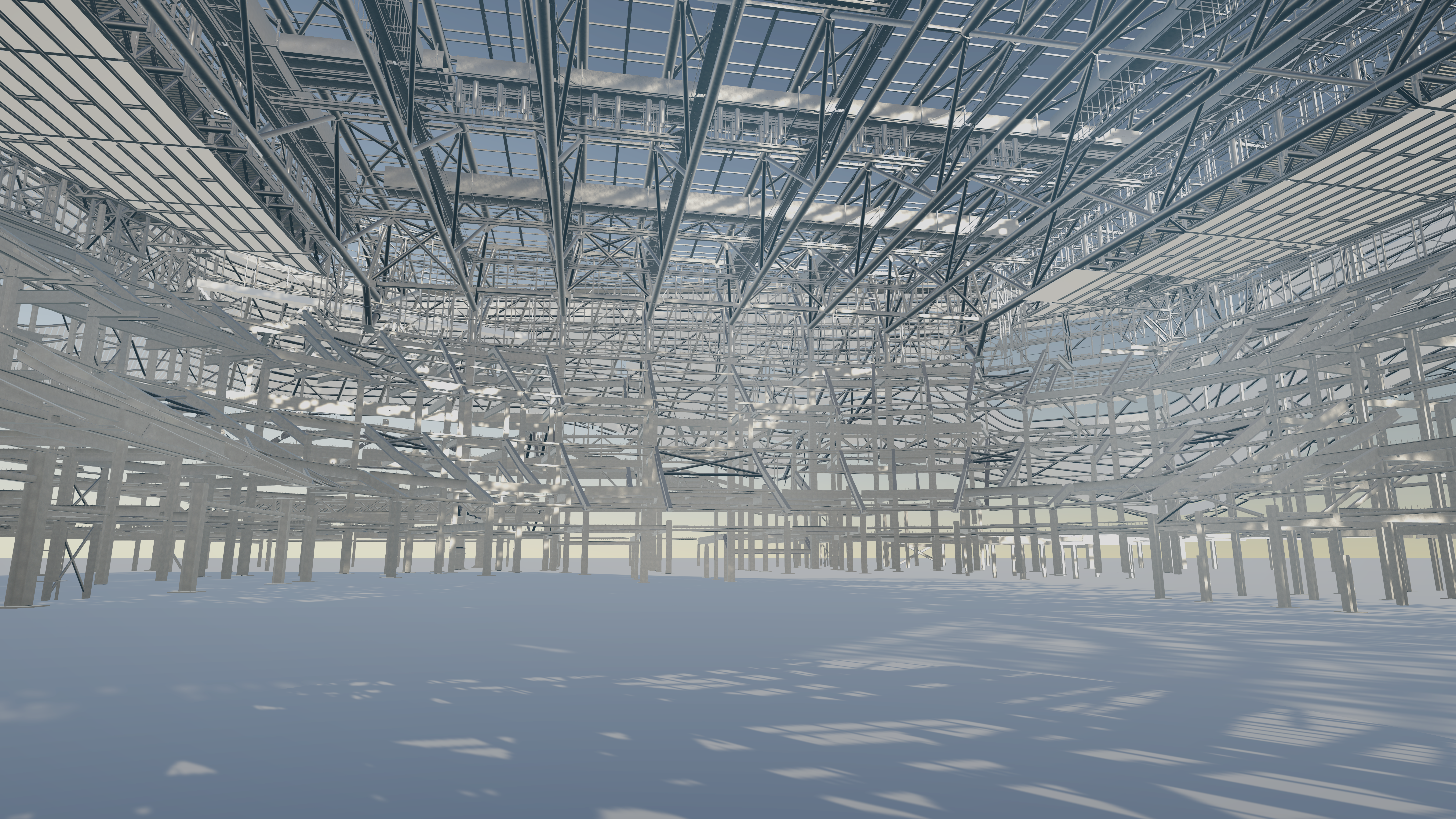

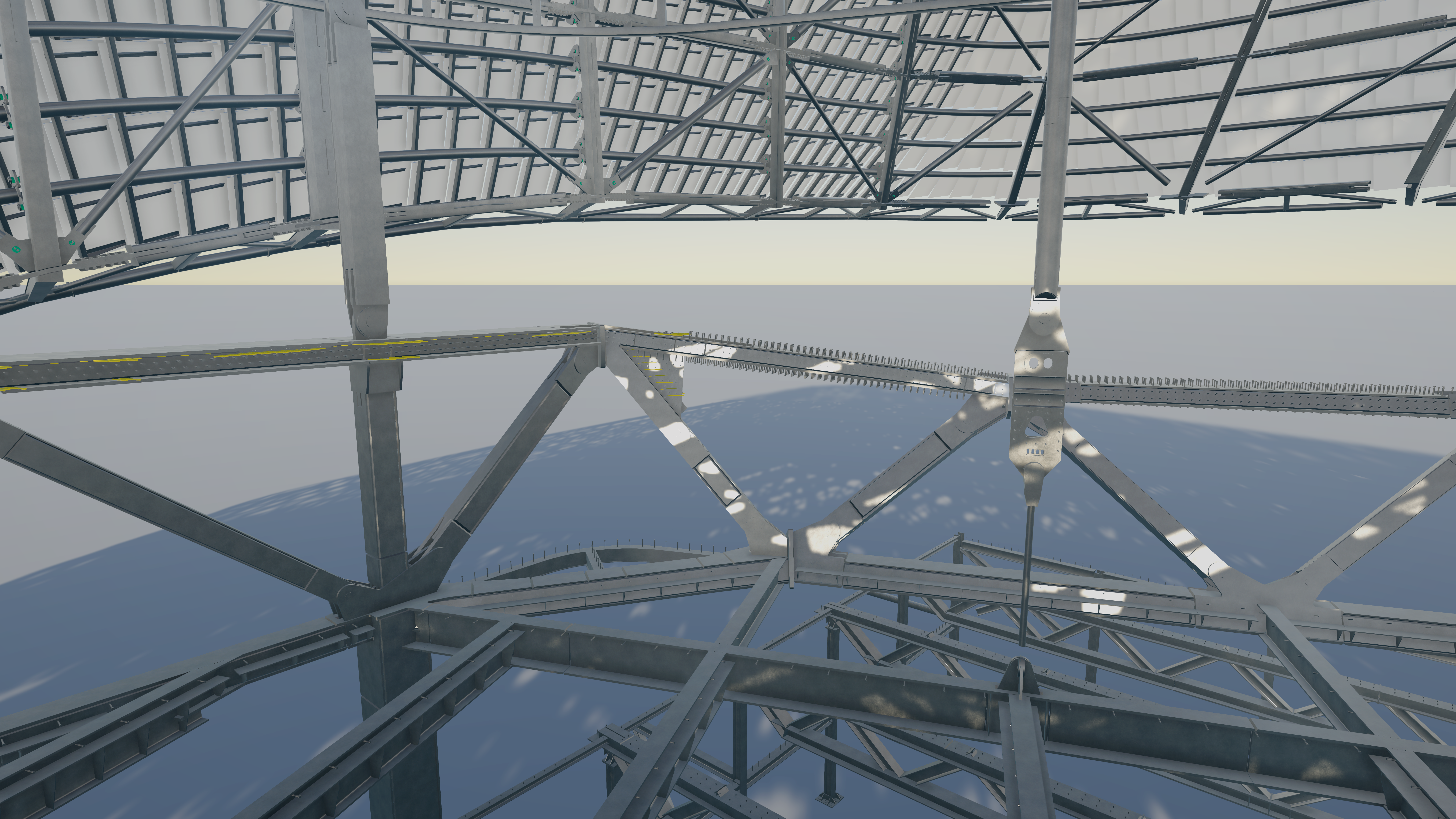

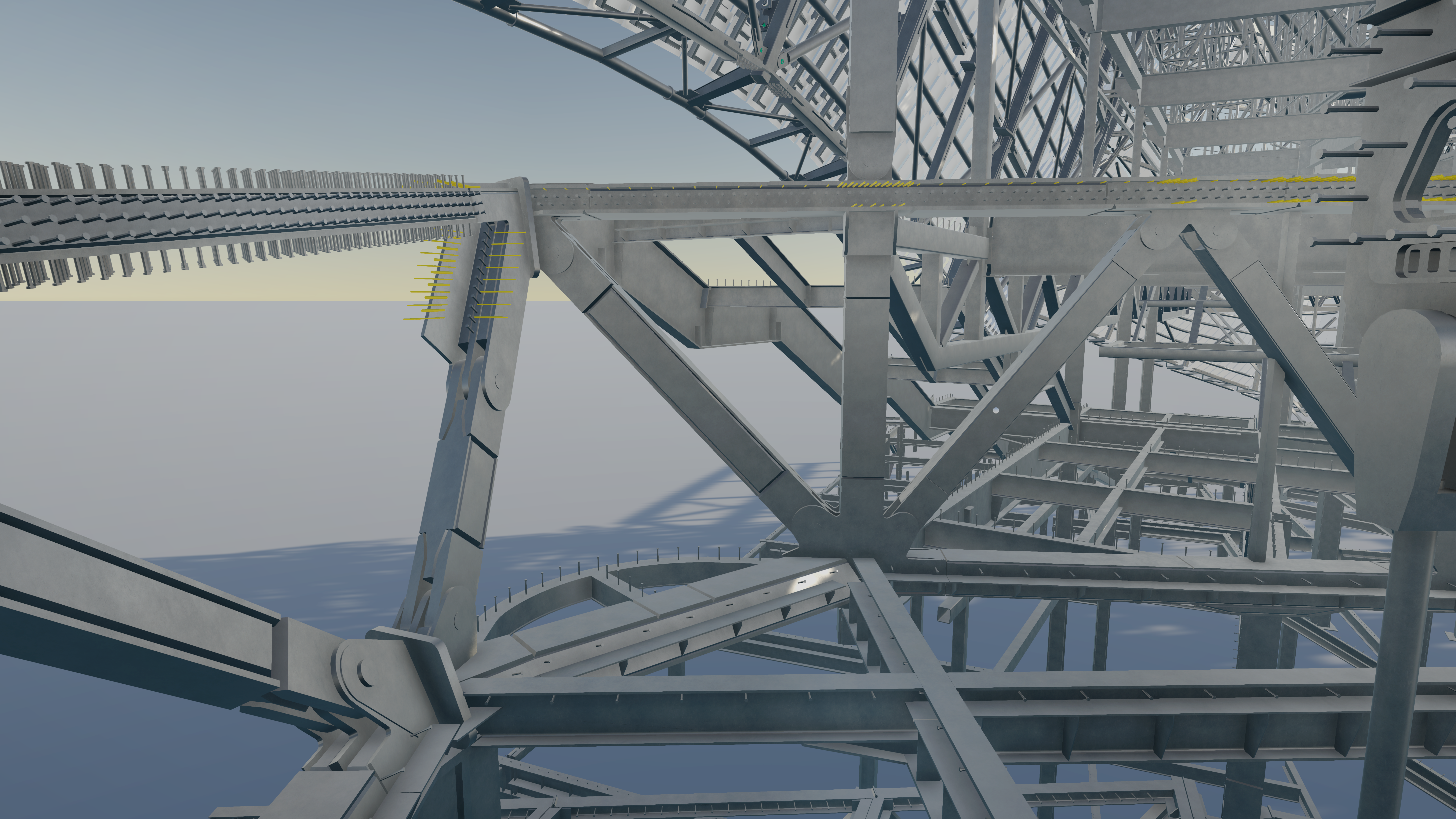

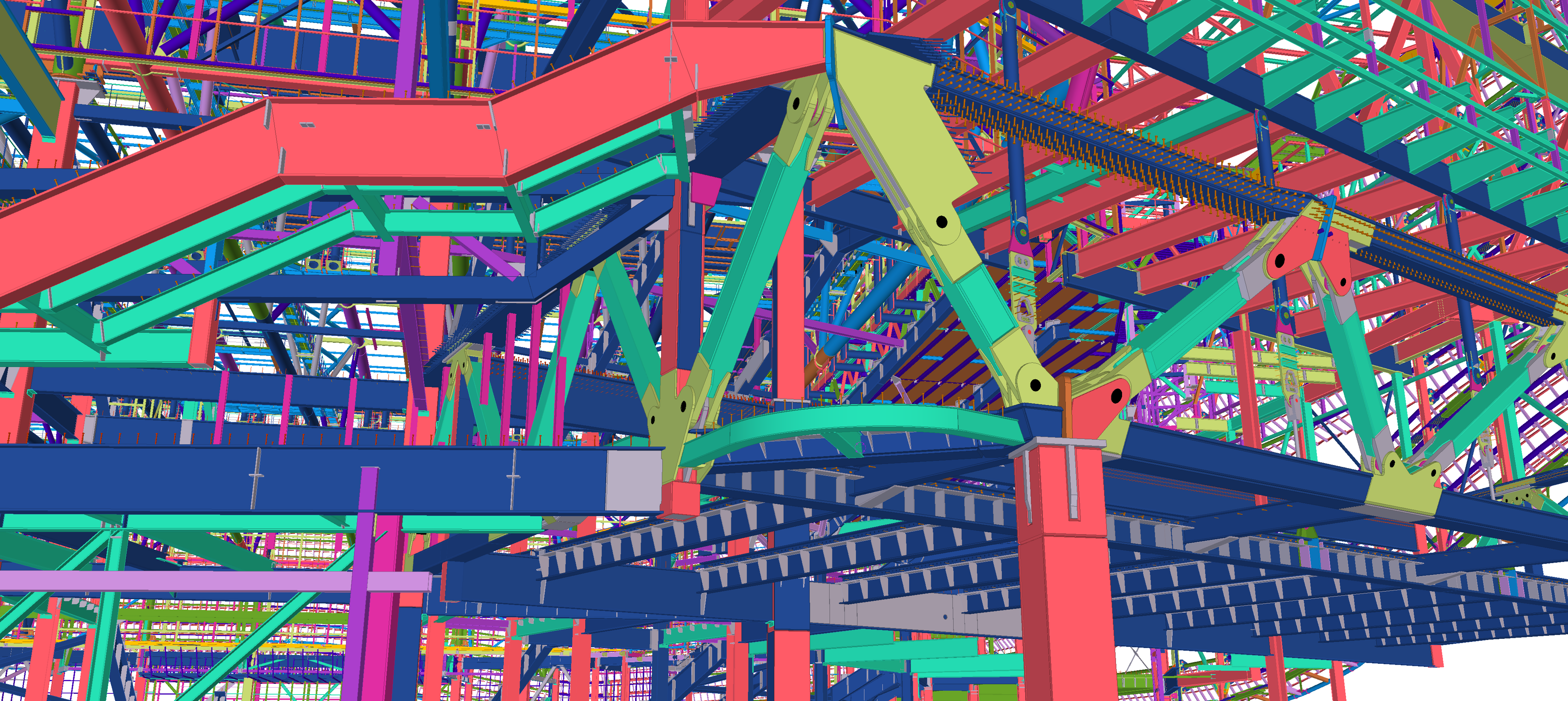

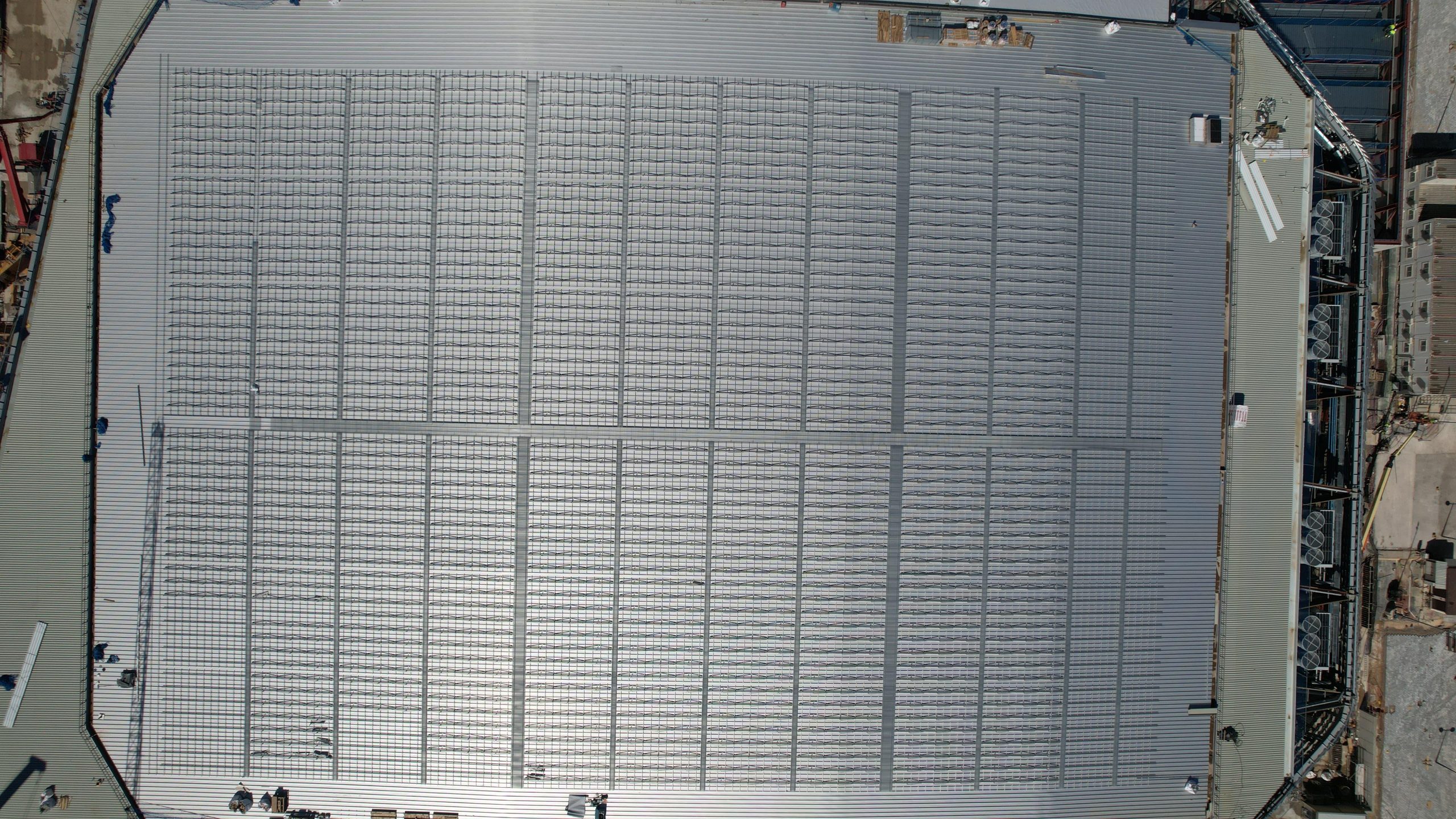

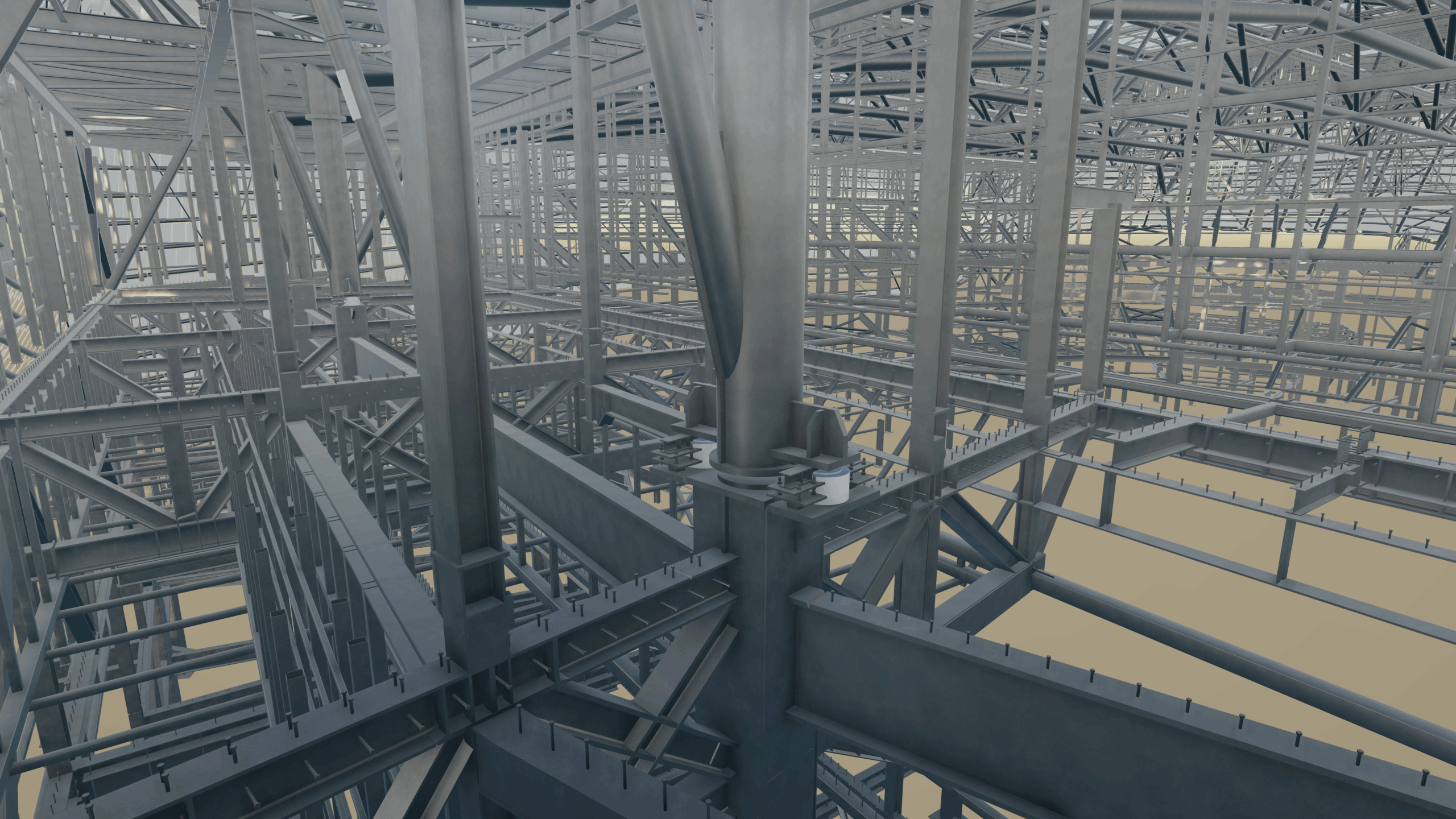

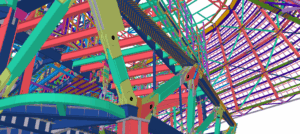

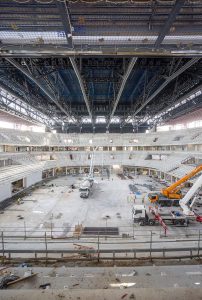

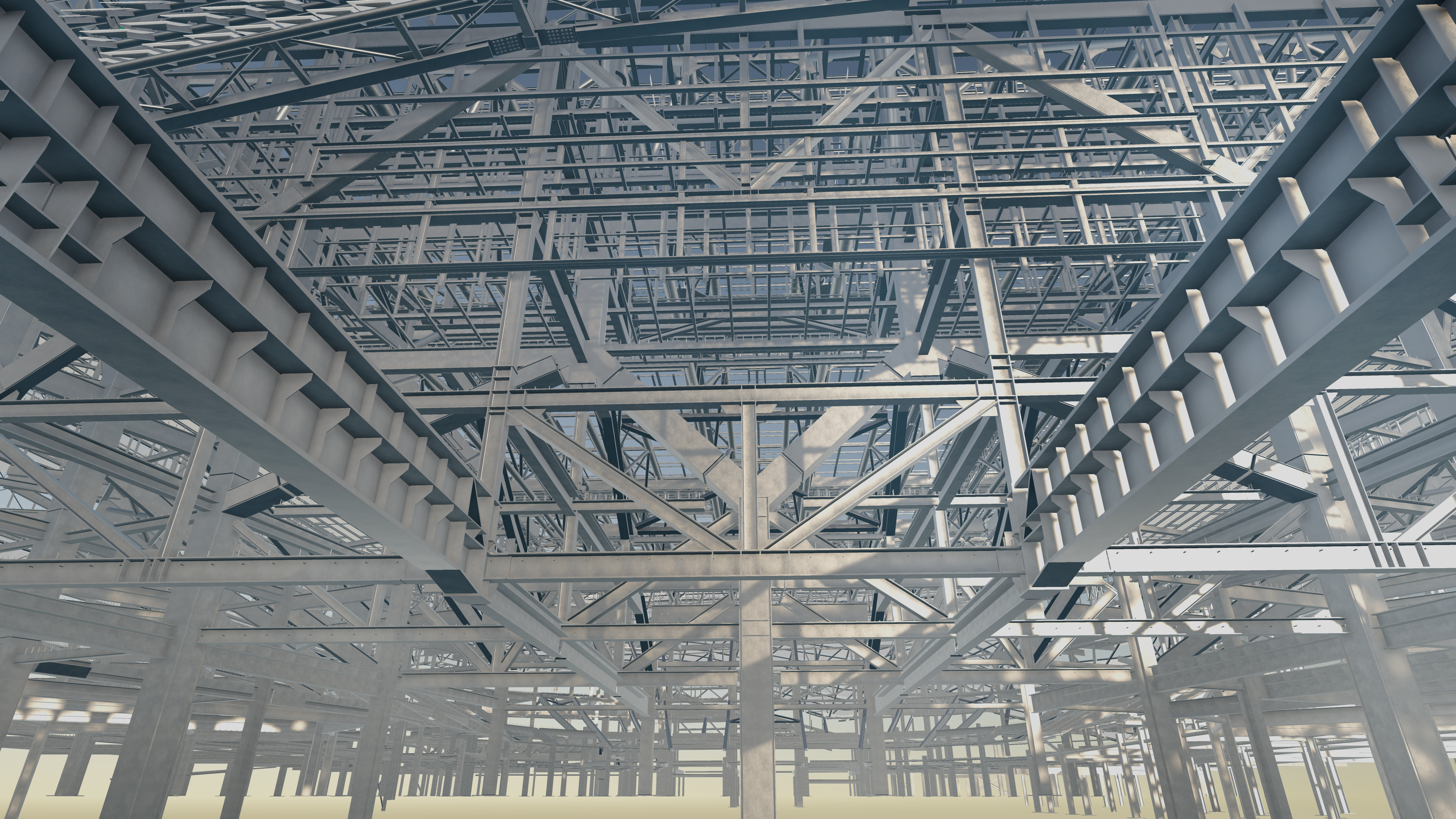

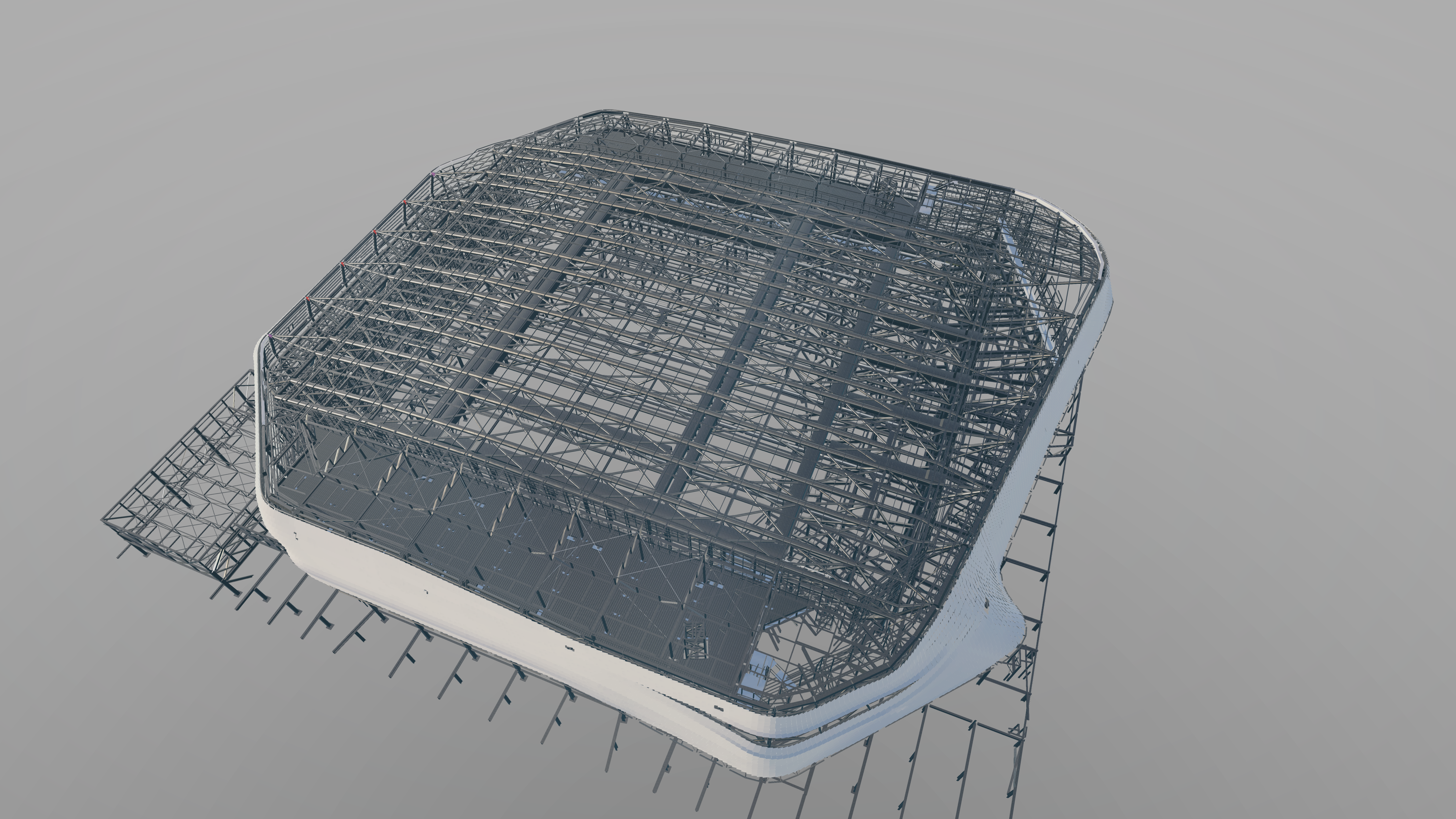

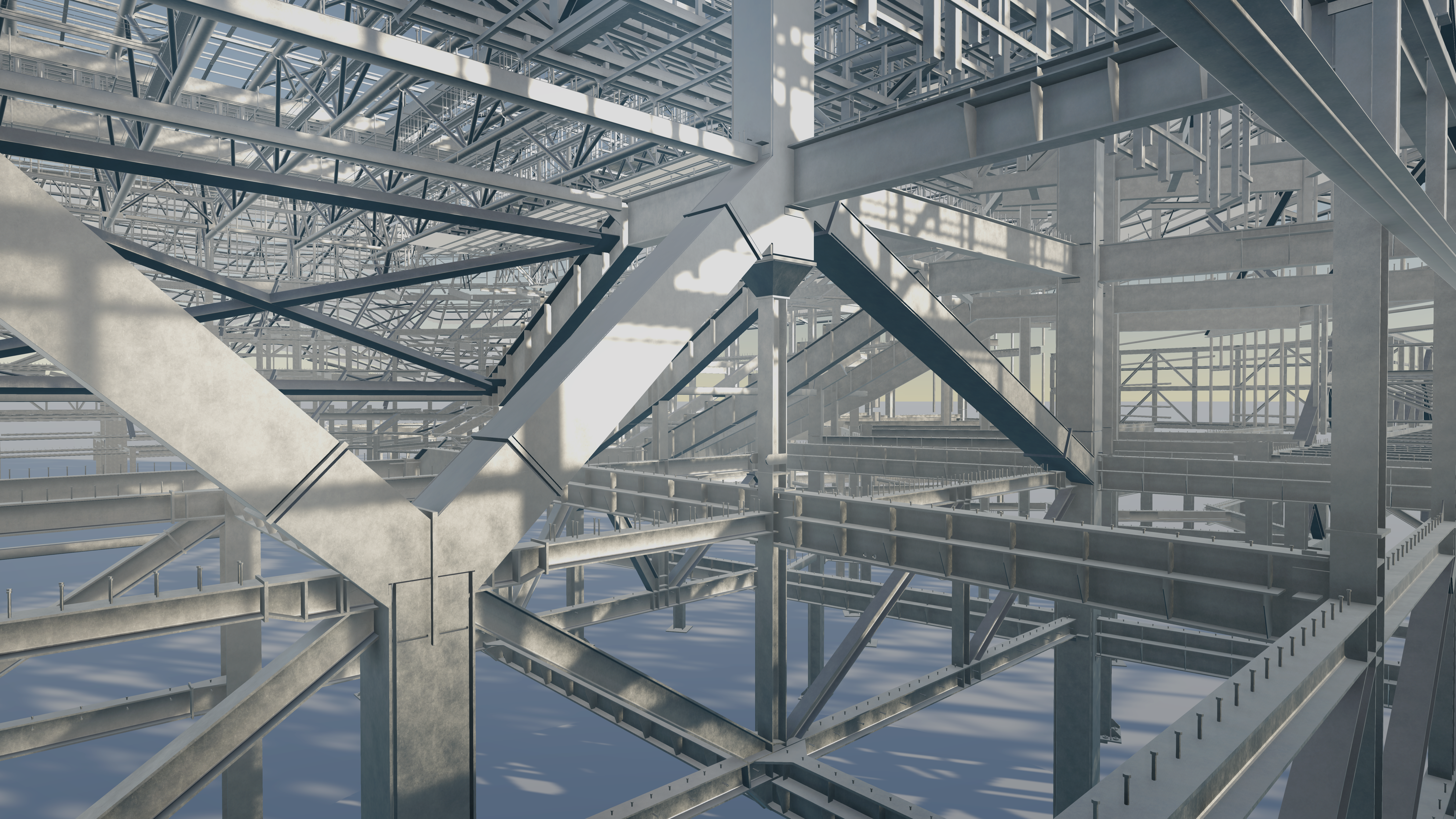

3. The Roof: The roof is another major part of the Arena. Given the need to house most of the MEP (Mechanical, Electrical and Plumbing) installations and ducting, the roof structure was designed to be rigid and spacious, allowing for numerous load lifting points. The specific design consists of 8 east-west Warren trusses of triangular cross section. These trusses are approximately 120 m long and 8 m high (measured in vertical projection). The trusses are simply supported on the building, which provides an isostatic character to the assembly and a direct and well-defined load transmission to the building. The MEP equipment is concentrated on two terraces on the north and south sides of the roof, and the trusses are omitted in the first and last positions in these areas to create space for machines and ducting. The unidirectionality and magnitude of the trusses seek to highlight the roof in the building as a whole.
