SKHU OSB PLANT EXTENSION
| Category | Industrial Projects |
|---|---|
| Year | 2025 |
| Country | Hungary & Romania |
| Organization | MŰÉP Építőmérnöki Kft. |
| Project partners | Dieffenbacher GmbH Maschinen- und Anlagenbau, AMF-Bruns GmbH |
| Author | Koloh Norbert |
| Client | SWISS KRONO KFT. |
| Place of construction | Vásárosnamény, Hungary |
| Tags | Tekla StructuresTrimble ConnectSteel |
A Swiss Krono Kft. vásárosnaményi OSB lap gyártó üzem bővítési projektjének építőipari műszaki tevékenységeinek generál tervezését, projektmenedzsmentjét és műszaki ellenőrzését a MŰÉP Építőmérnöki Kft. végezte el 2022-2025 között. A barnamezős beruházást a már meglévő gyár folyamatos üzeme mellett kellett biztosítani. A tervezés során kiemelt jelentőséggel bírt a meglévő szerkezetek, közművek, vasút és úthálózatok figyelembevétele az új technológiai sor gépészeti elemeinek és azok tartószerszerkezeteinek a meglévő környezetbe való implementálása során. A komplex üzemtervezés során a gépészeti beszállító, tervező cégek és minden egyéb szakág közös platformjaként szolgált a Trimble Connect, amelynek koordinációját szintén a MŰÉP látta el. A már meglévő összetett gyáregységbe való új elemek beillesztéséhez alapfeltétel volt a gyárról készült 3D pontfelhő modell használata, amely minden szakág számára elérhető volt a Trimble Connect-ben.
A projekt során ~1530 tonna acélszerkezet került beépítésre a hozzátartozó alapozási és vasbeton szerkezetekkel. Az üzembővítés fő gépészeti elemei az új kazán és szárító dob, amelynek acél tartószerkezeti rendszere egyedi, a gépészethez teljesen illeszkedő azt kiszolgáló vázat eredményezett. Ennek része a szárító 46,7m magas tornya és az energia központ 32m magas rendkívül összetett ipari állványzata. A központi elemekhez szállítószalagokkal csatlakoznak be az egyéb technológiai lépéseket biztosító szerkezeti egységek.
Az ipari acélszerkezetek 3D modellezéséhez, terveinek készítéséhez a vázlattervtől a kiviteli terven át a gyártmánytervekig a Tekla Structurest programot használtuk.
A kivitelezést napi szinten követve ismét megerősítést nyert, hogy a megfelelően elkészített és ellenőrzött, ütközésvizsgálattal tesztelt modell alapú gyártás és szerelés rendkívül hatékony és gyors munkát tesz lehetővé.
Between 2022 and 2025, MŰÉP Consulting Engineers Ltd. carried out the general planning of construction-related technical activities, project management, and technical inspection for the expansion project of the Swiss Krono Kft. OSB board manufacturing plant in Vásárosnamény, Hungary.

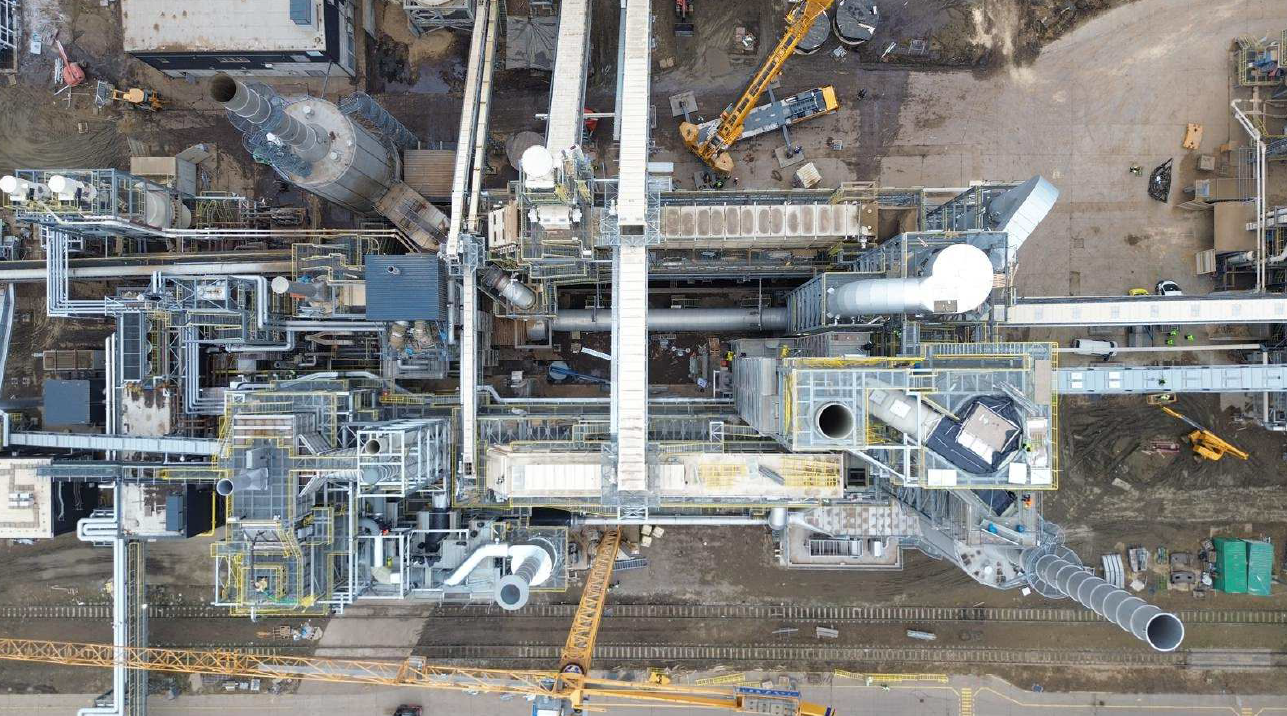

The brownfield investment had to be implemented while ensuring the continuous operation of the existing factory. During the design process, special attention was given to the existing structures, utilities, railway and road networks to effectively integrate the new production line and its structures into the existing environment.
For the complex plant design, Trimble Connect served as a shared common platform for mechanical suppliers, design firms, and all other disciplines, with its coordination also handled by MŰÉP. A prerequisite for integrating new elements into the already complex manufacturing unit was the use of a 3D point cloud model of the factory, which was accessible to all disciplines within Trimble Connect.

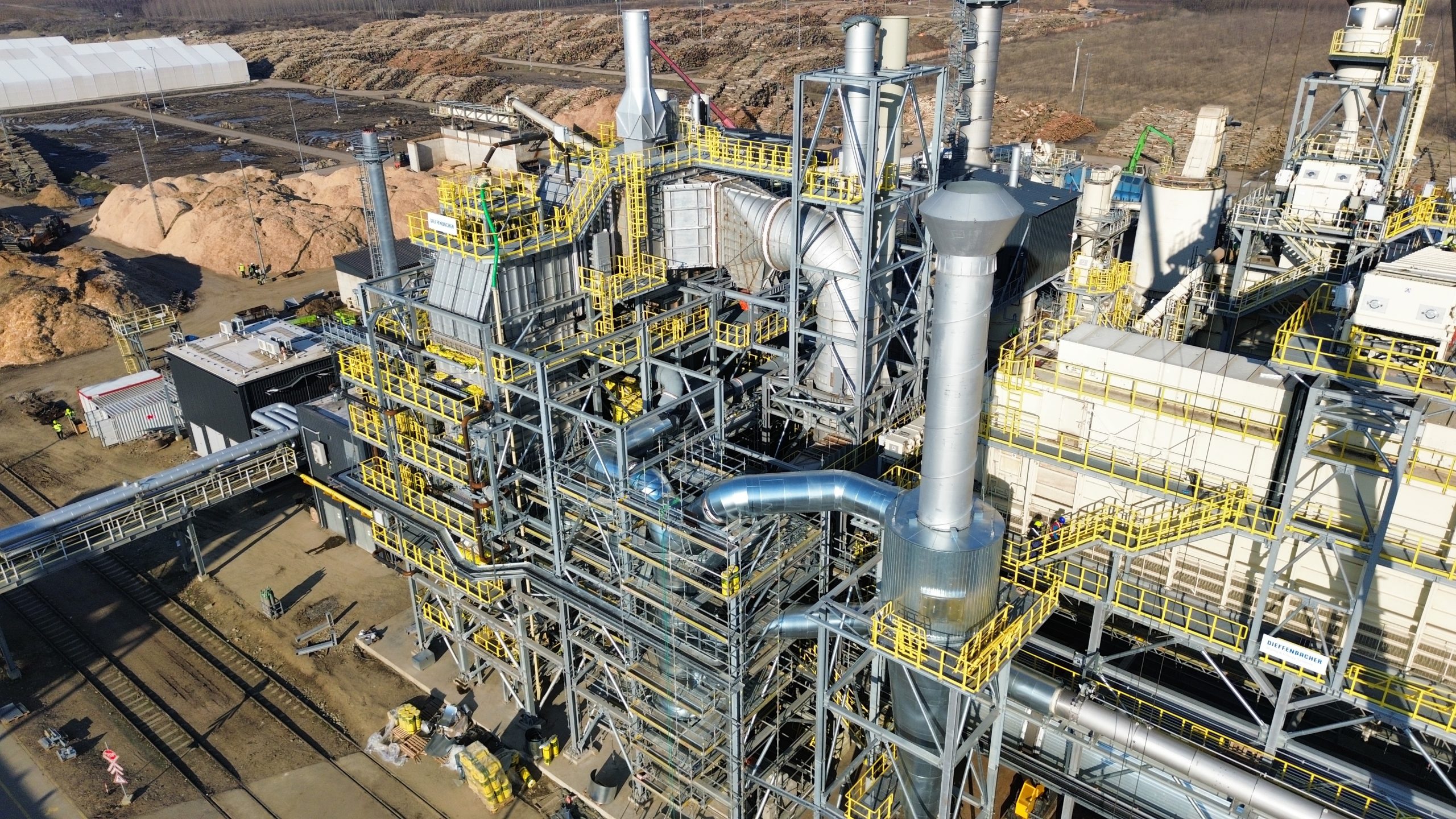

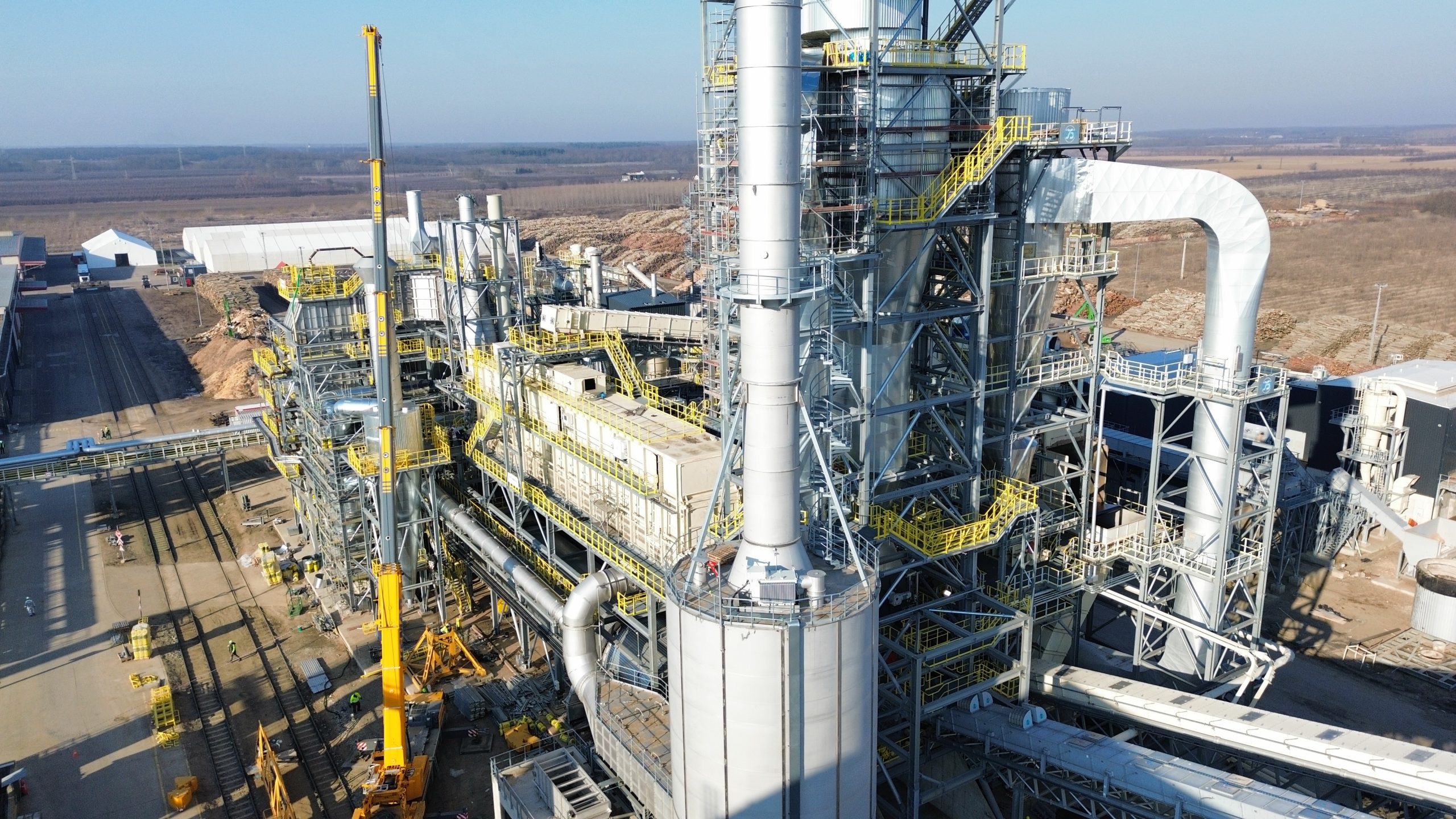

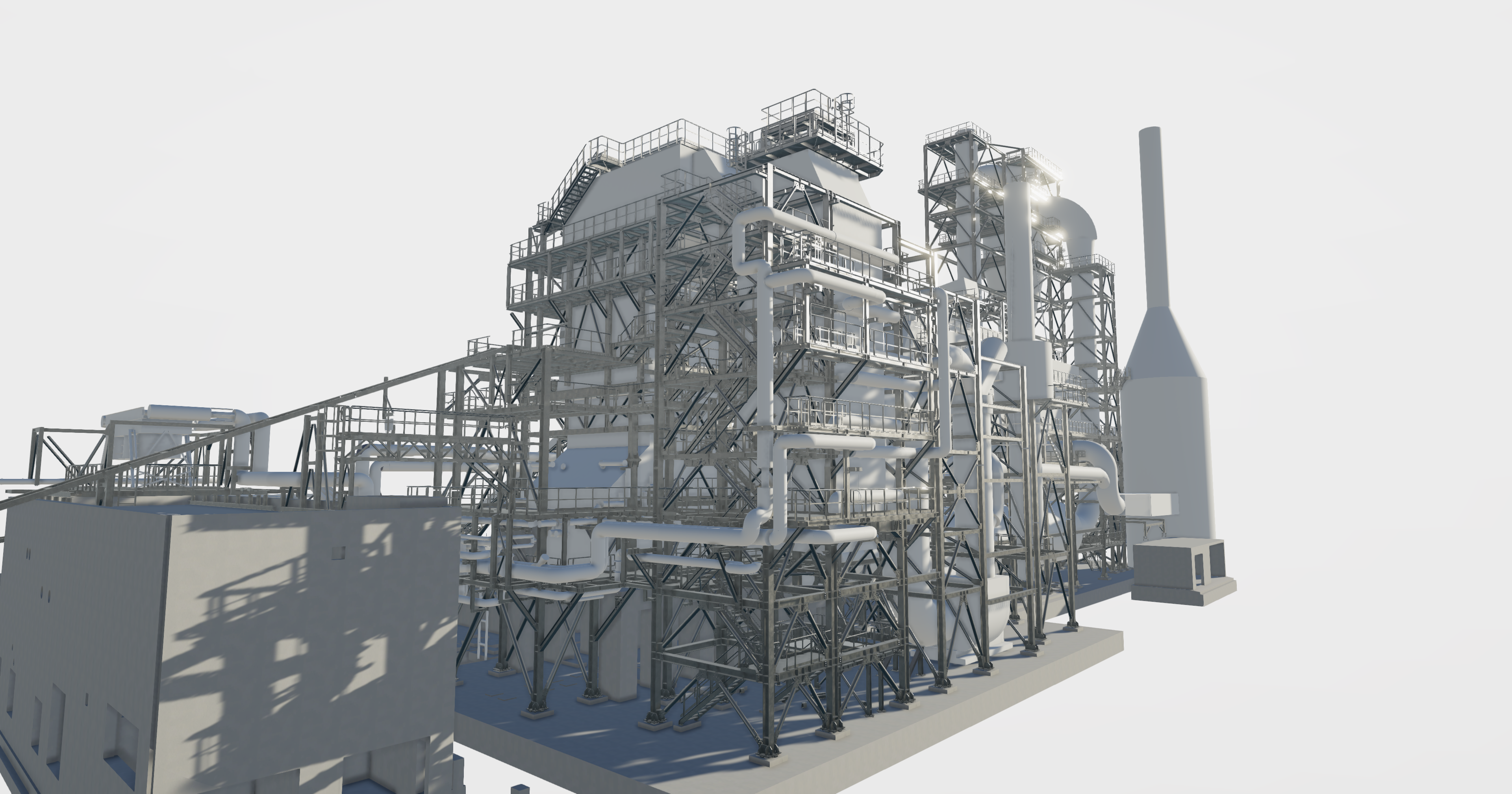

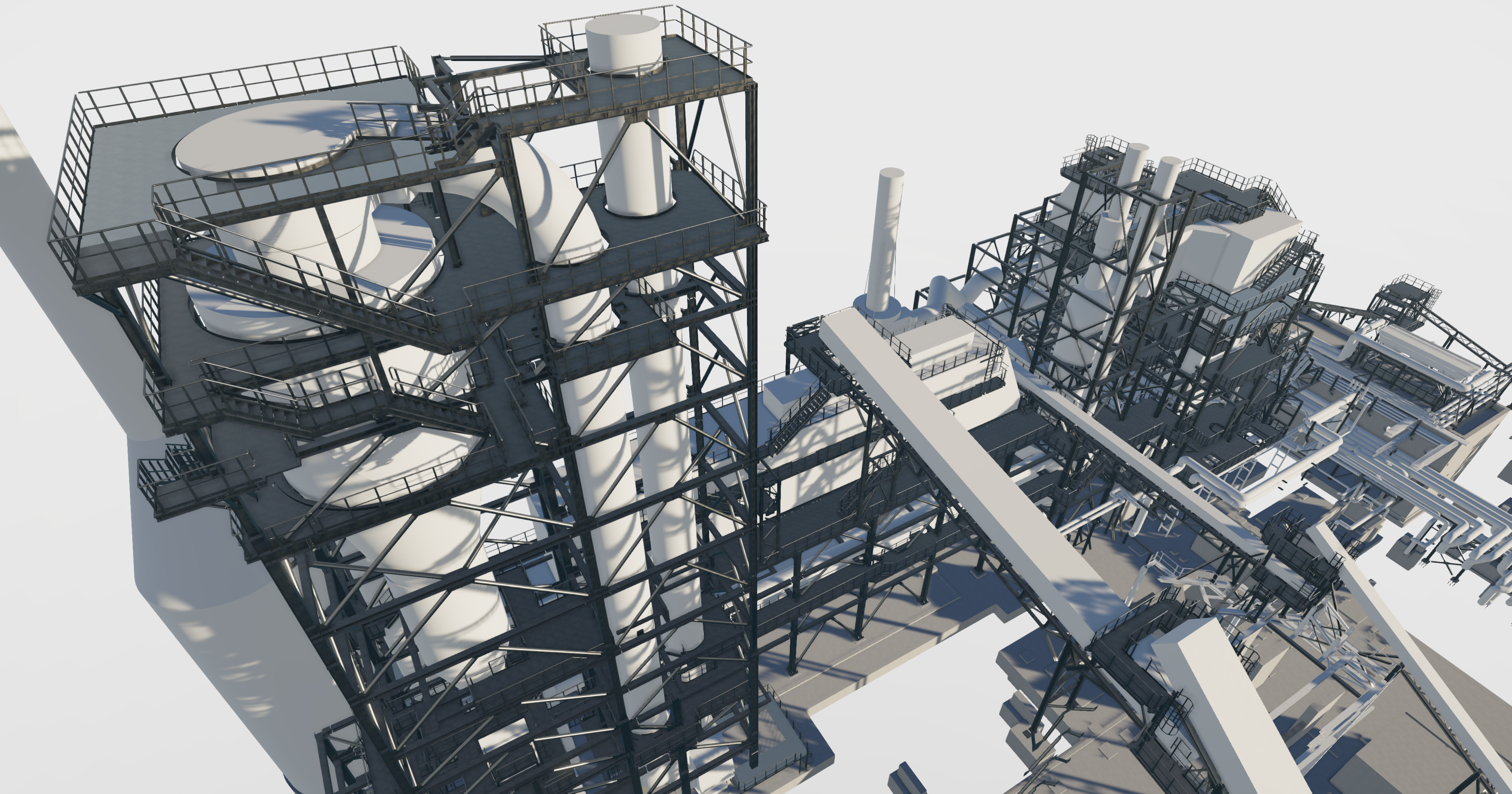

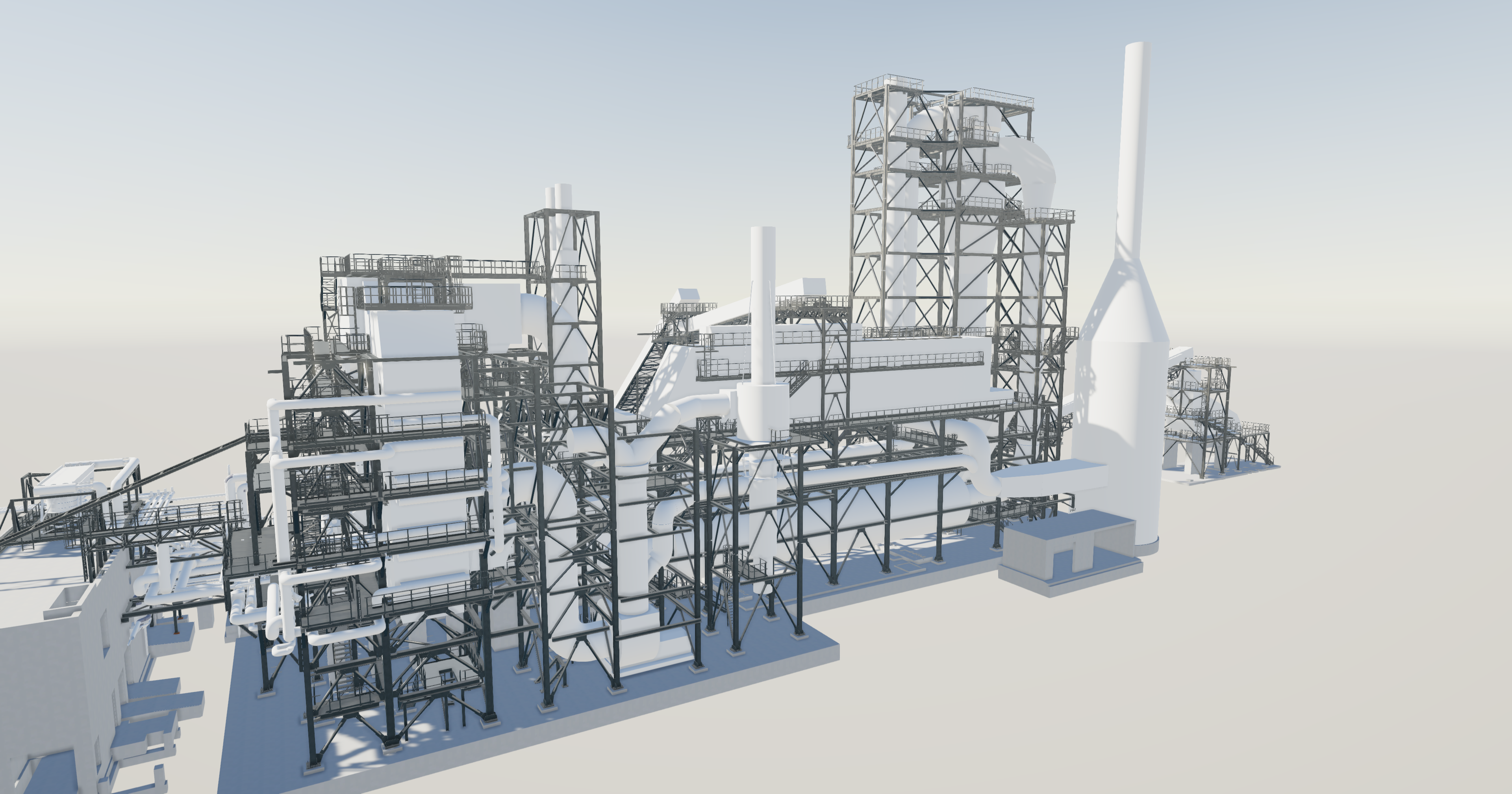

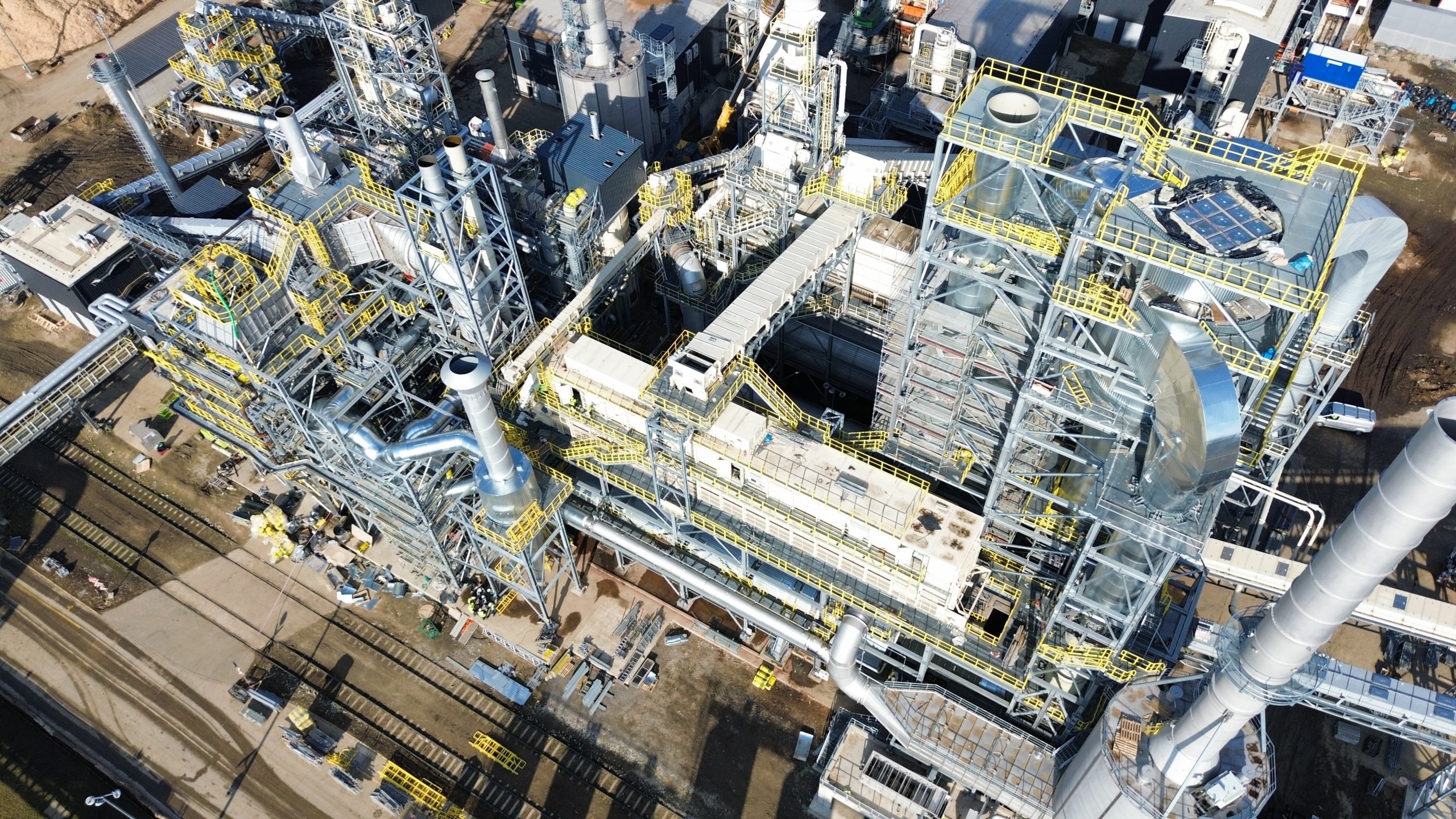

Approximately 1,530 tons of steel structures were installed during the project, along with their corresponding foundations and reinforced concrete structures. The main mechanical components of the plant extension are the new energy center and drying drum, which required unique steel support structure fully adapted to the mechanical systems. This includes the 46.7-meter-tall drying tower and the 32-meter-tall, highly complex industrial steel frame of the energy plant. Structural units supporting other technological steps are connected to these central components via conveyor belts.

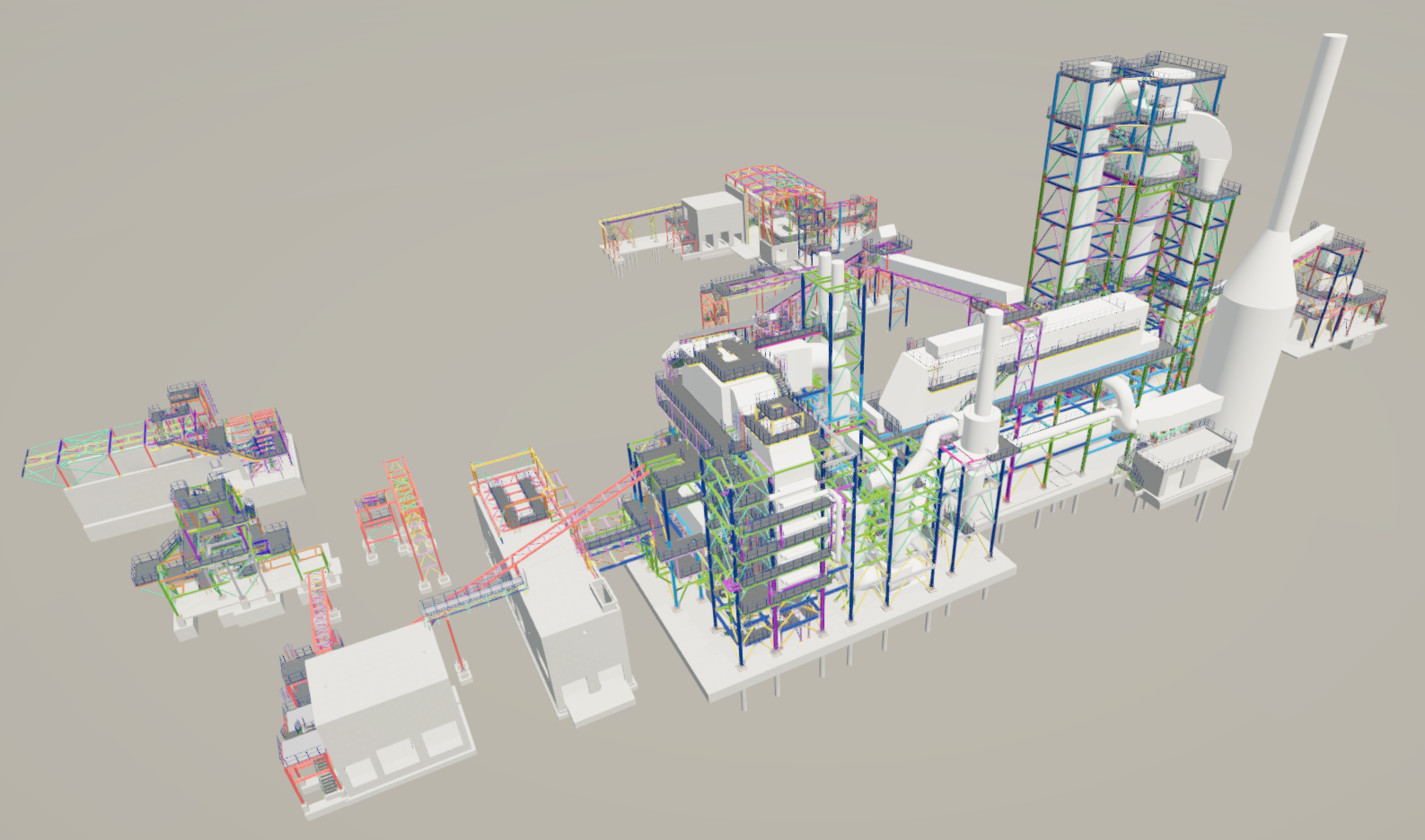

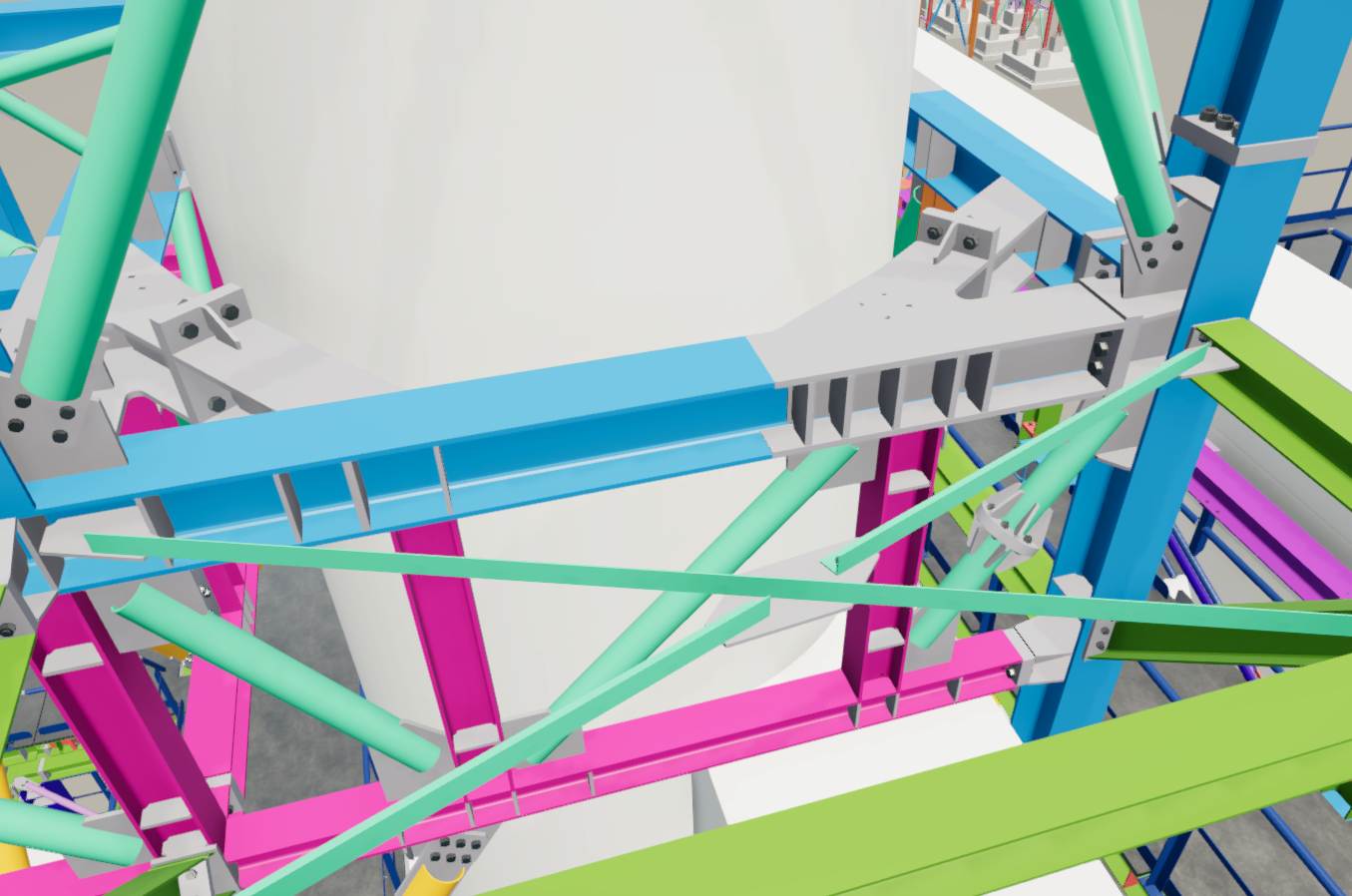

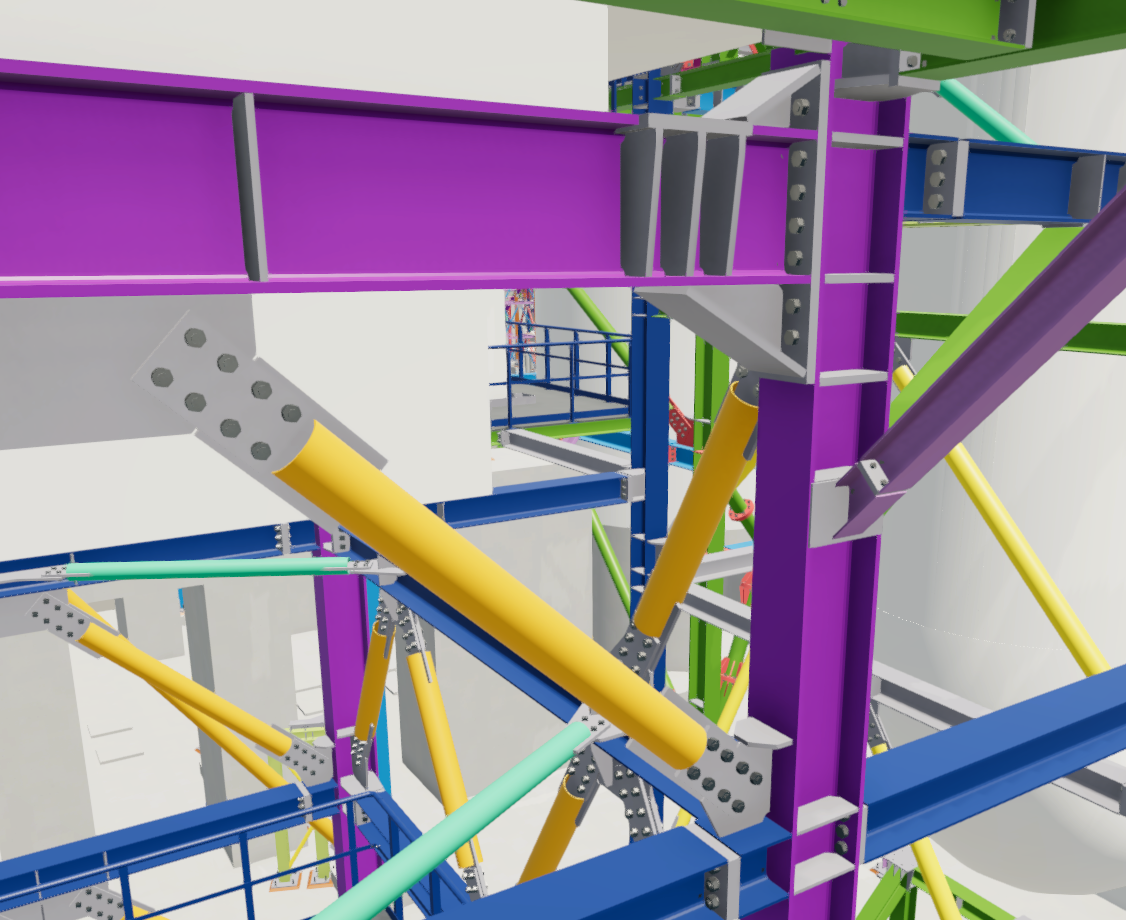

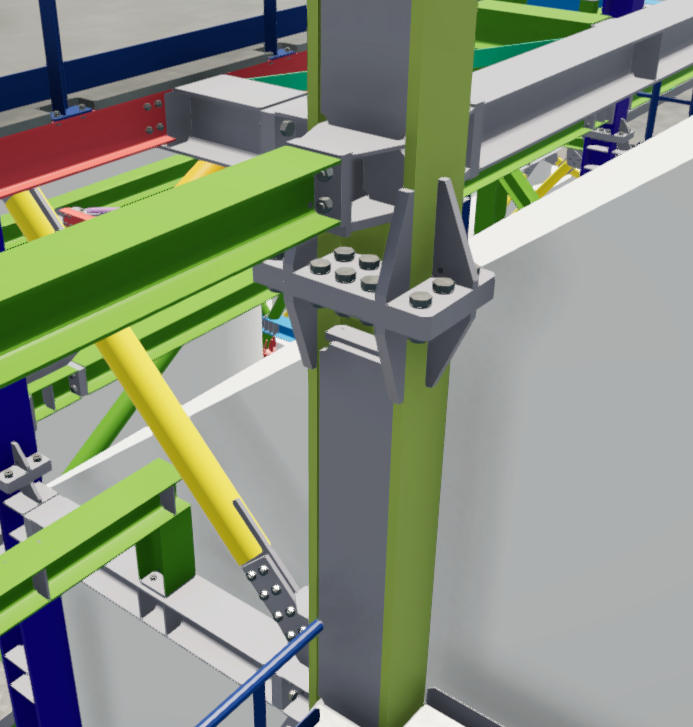

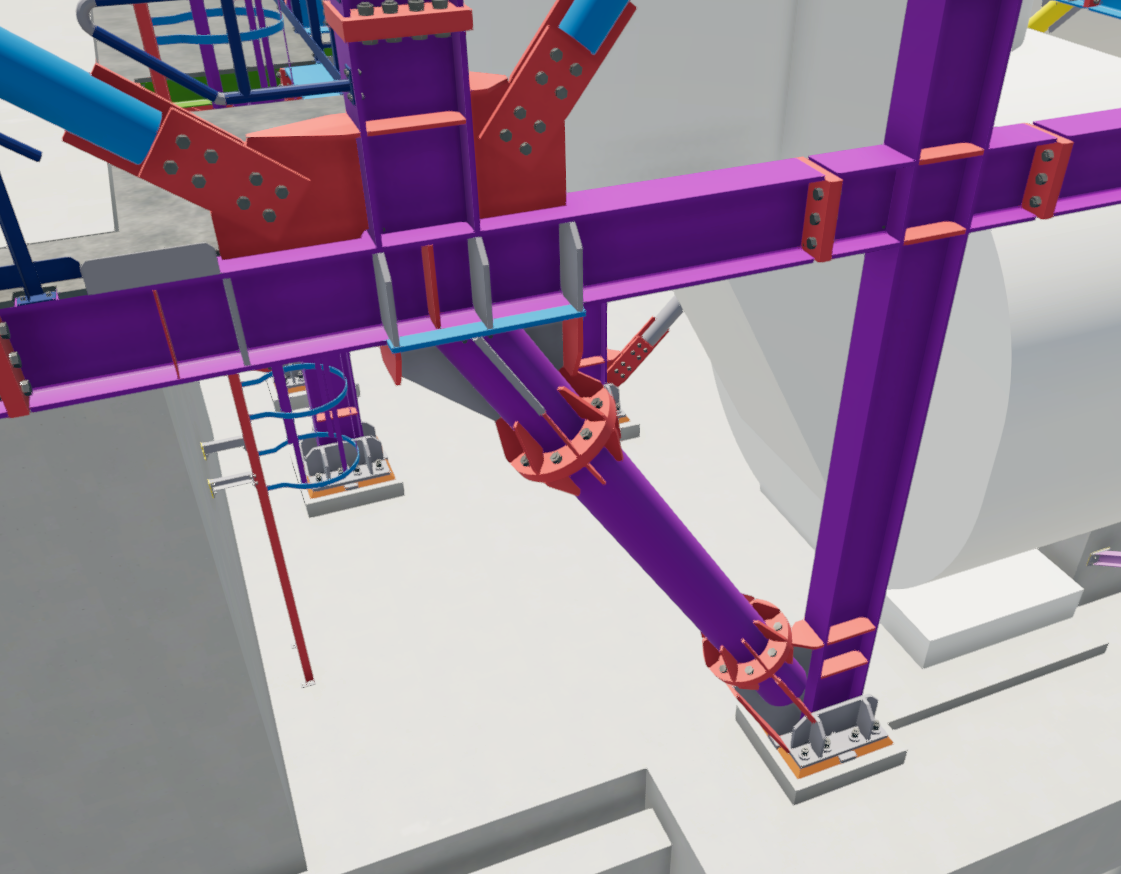

For the 3D modeling and design of the industrial steel structures—from concept design through construction plans and workshop drawings—the Tekla Structures software was used.
Following the construction process on a daily basis proved again that 3D Tekla model-based manufacturing and erection of the steel structures, when properly prepared, checked, and tested for clashes, enables extremely efficient and rapid work execution.
