The Ensemble Amsterdam
| Category | Commercial Projects |
|---|---|
| Year | 2025 |
| Country | Benelux |
| Organization | Snijders Ingenieursgroep |
| Project partners | Cordeel, C-Concrete, Holcon |
| Author | Lory Alejandro Bonora |
| Co-authors | Willem Rooijakkers, Joris van der Leeuw, Katherine Queliz, Ainoha Hoyos, Javier Roman, Sandra Duarte, Julian Socorro, Lory Alejandro Bonora, Clara Garcia |
| Client | Cordeel |
| Place of construction | Amsterdam |
| Tags | Parametric designPrefabConcreteTekla StructuresTrimble ConnectSteel |
Locatie: Karspeldreef, Amsterdam-Zuidoost
Partners: Snijders Ingenieursgroep, Cordeel, C-Concrete, Holcon
Constructiesysteem: C-fast – hybride prefab beton en staal
BIM Software: Tekla Structures
Gemodelleerde onderdelen: Meer dan 6.500 constructieve elementen
Engineering-uren: 16.000
Projectoverzicht

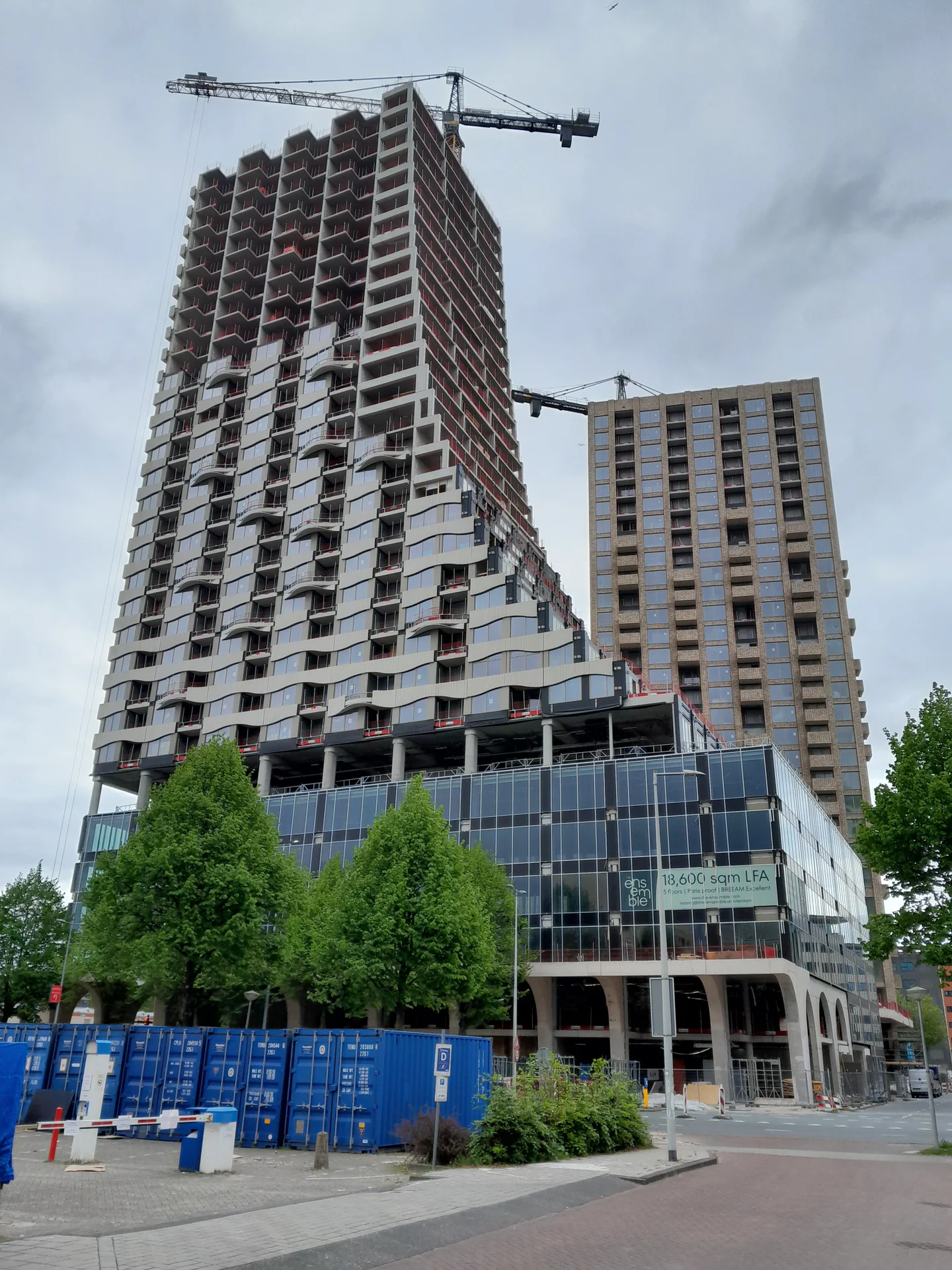

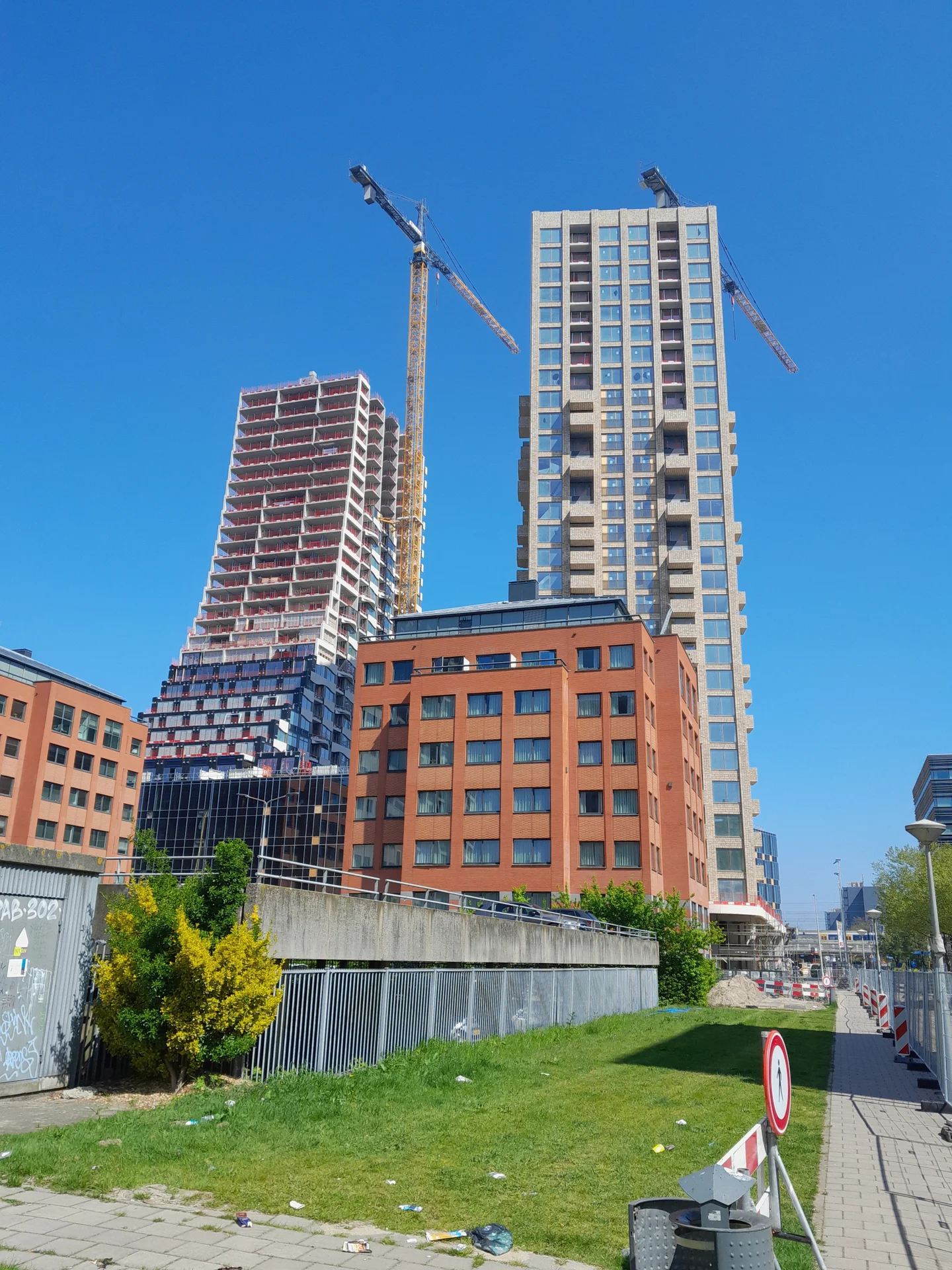

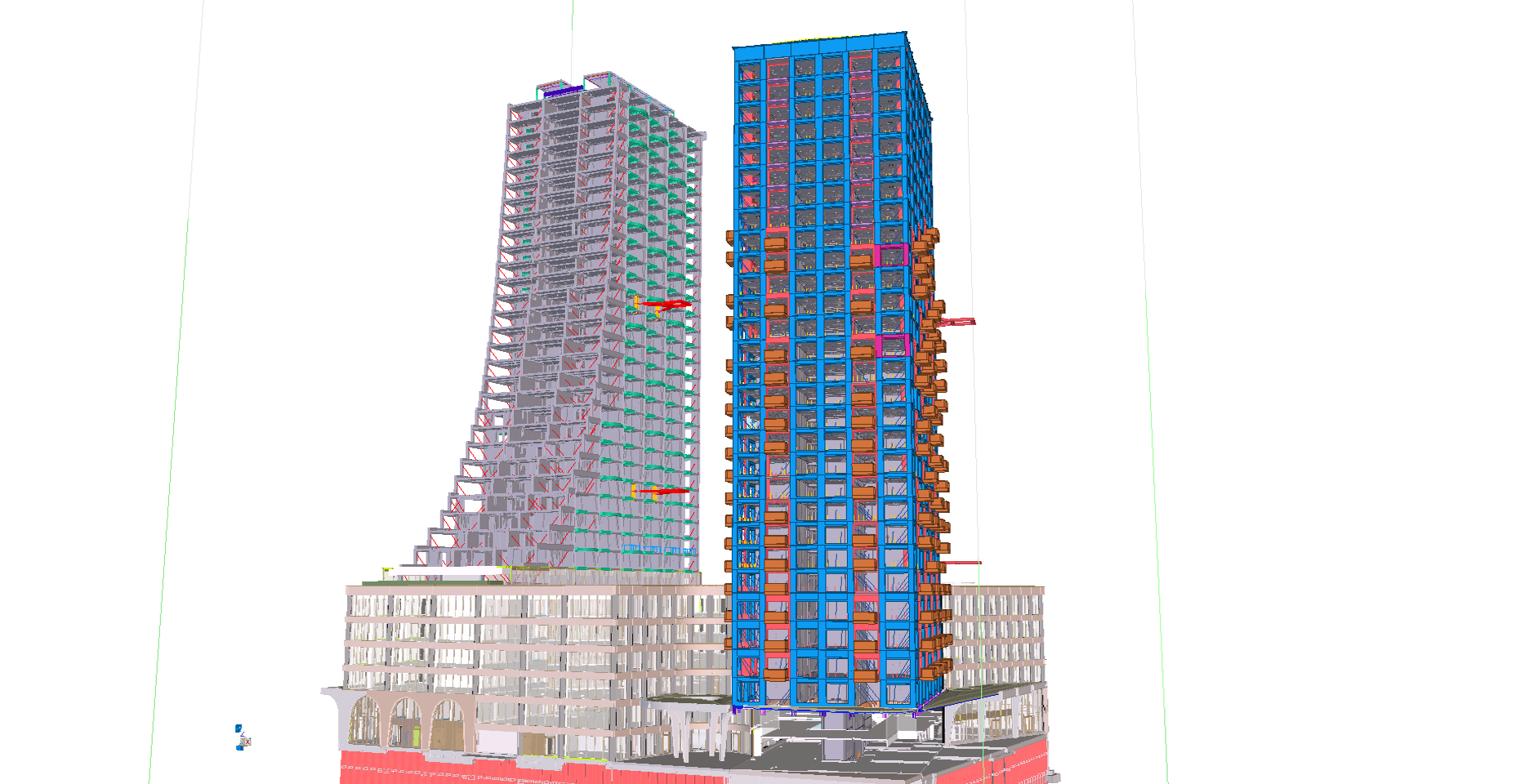

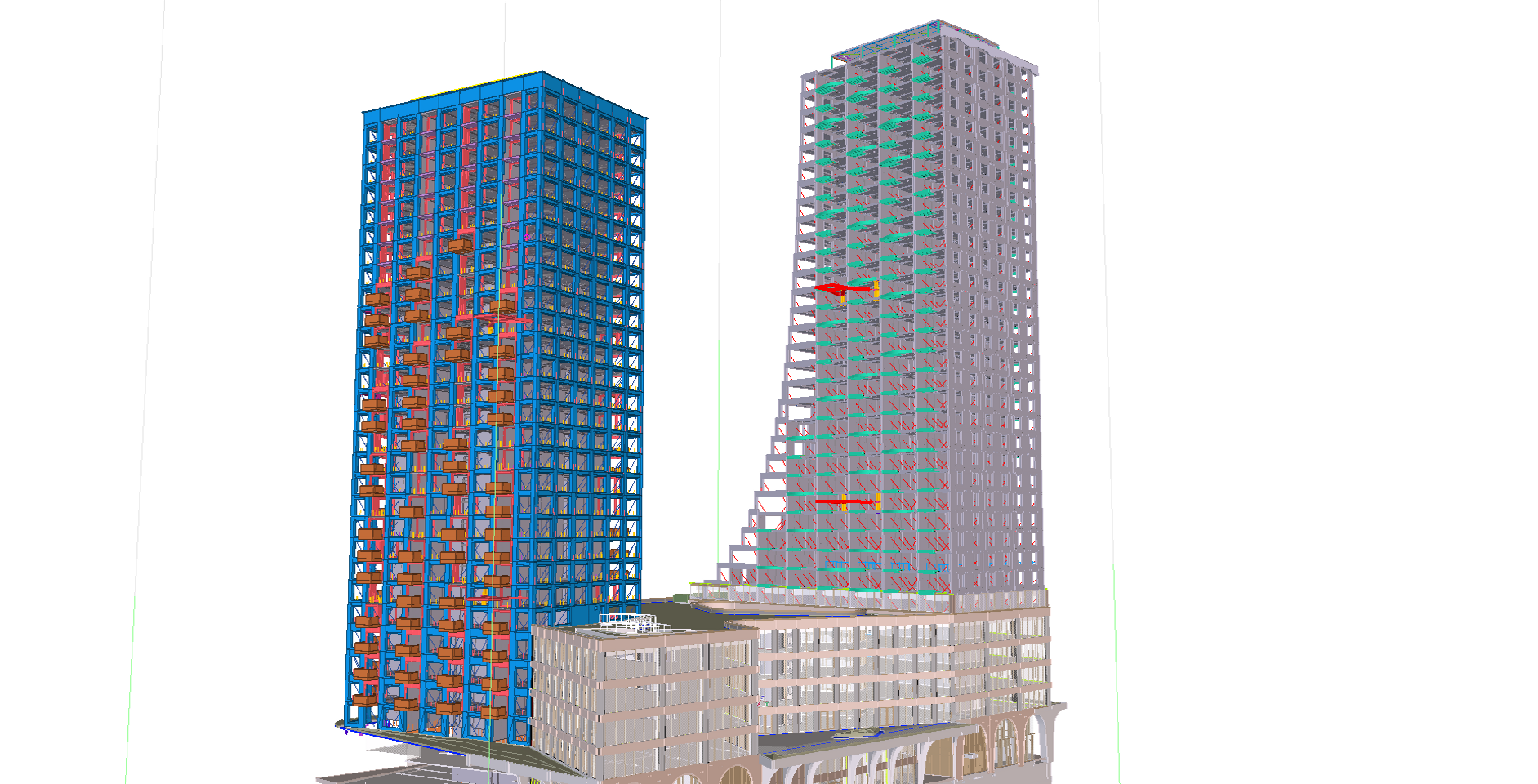

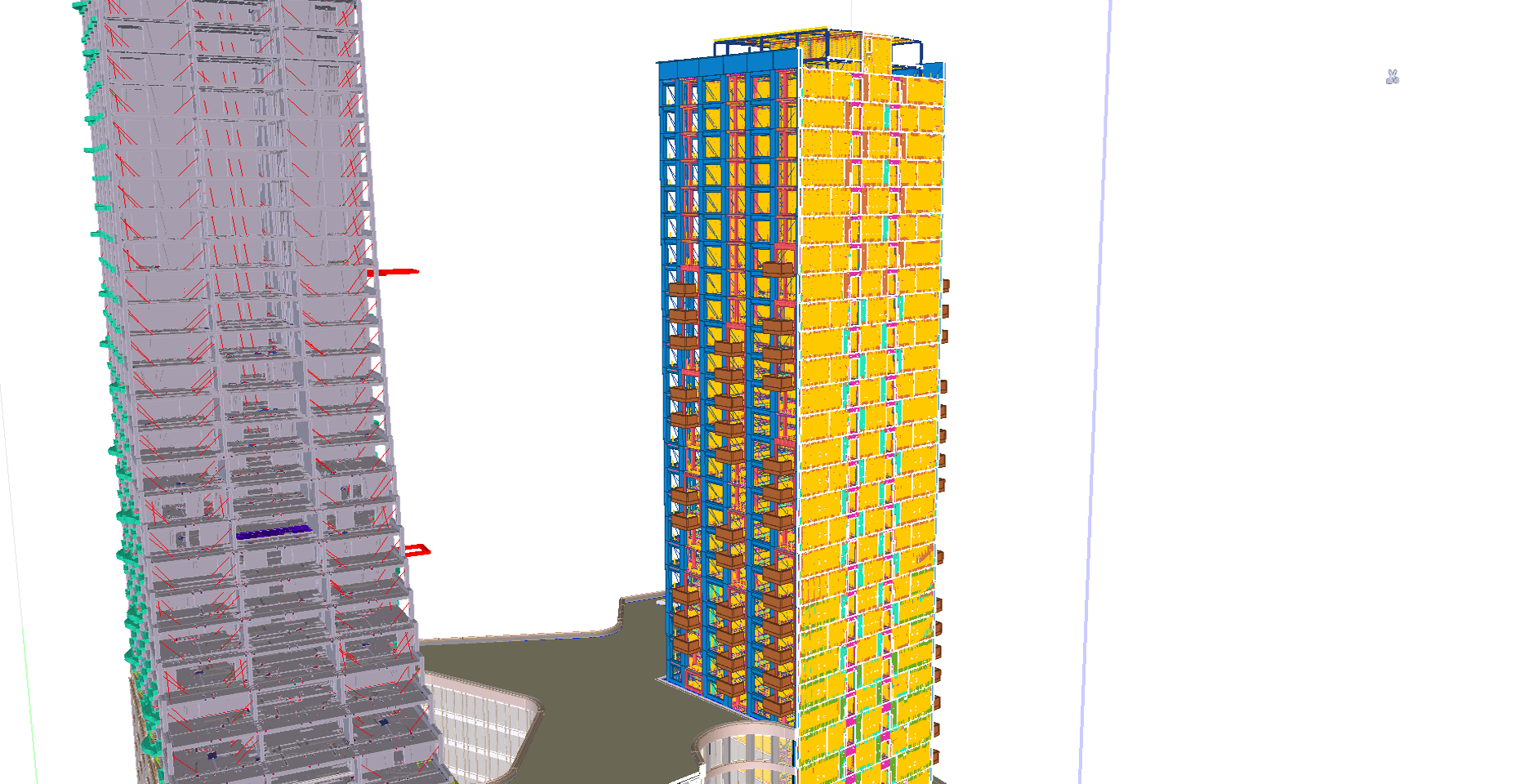

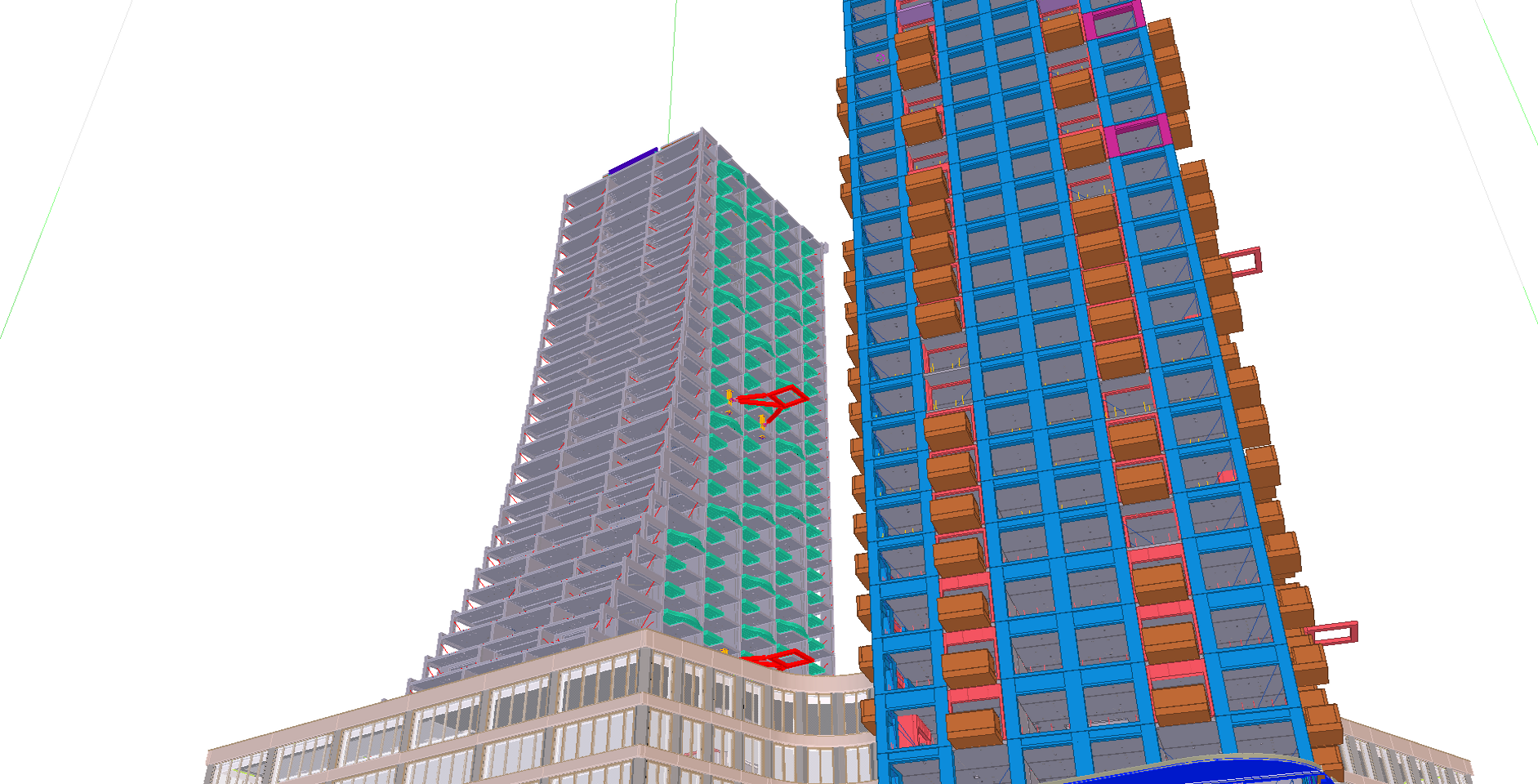

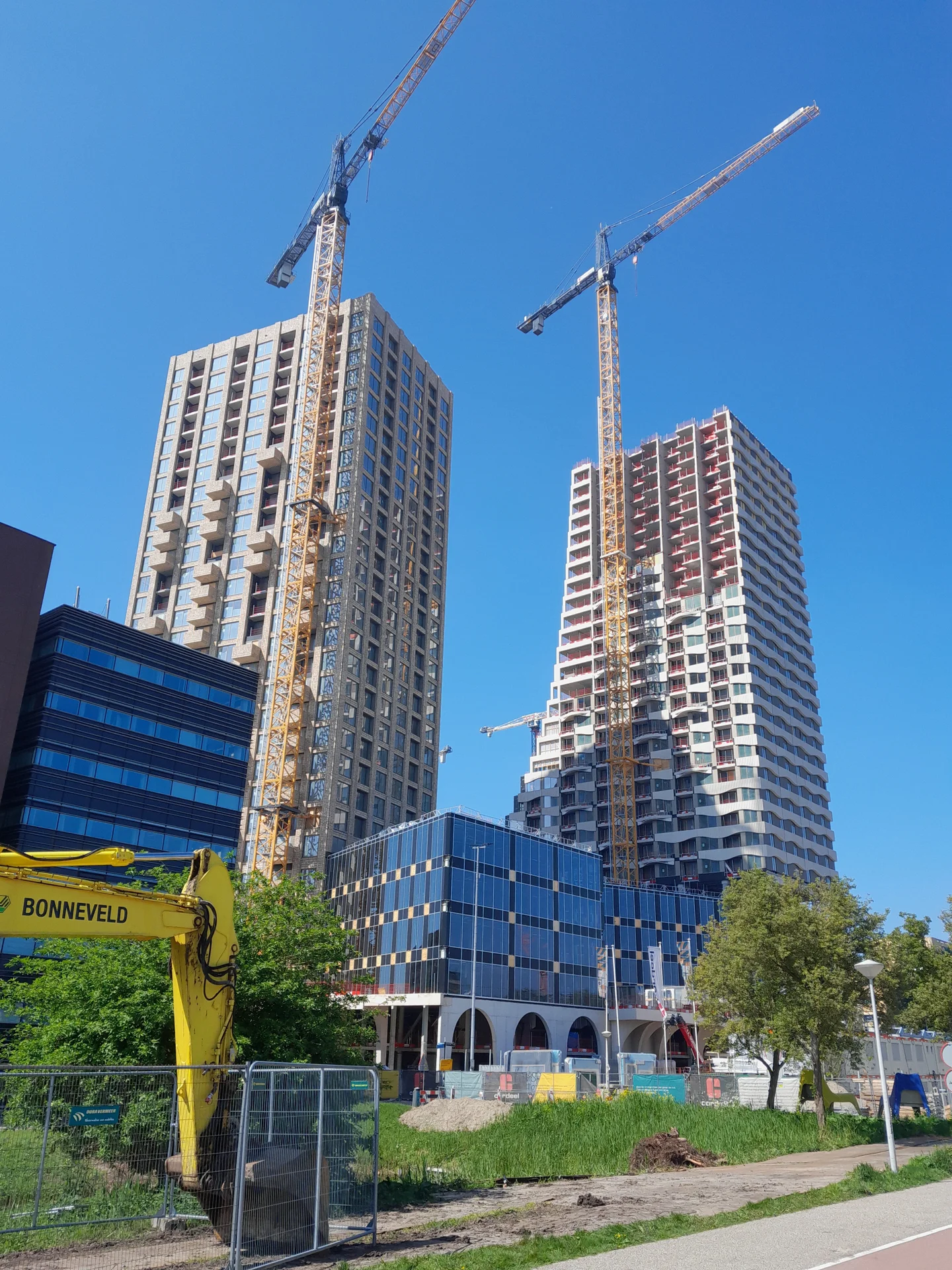

The Ensemble is een multifunctioneel bouwproject in het hart van Amsterdam-Zuidoost, met een mix van woningen, kantoren en maatschappelijke voorzieningen. Het bestaat uit twee torens die zijn verbonden via een gemeenschappelijke plint, elk met unieke bouwkundige en constructieve uitdagingen:
- – Toren 1: Kenmerkt zich door een opgaande, gebogen geometrie die vroegtijdige segmentatie en slimme verbindingsoplossingen voor wanden, balken en vloeren vereiste.

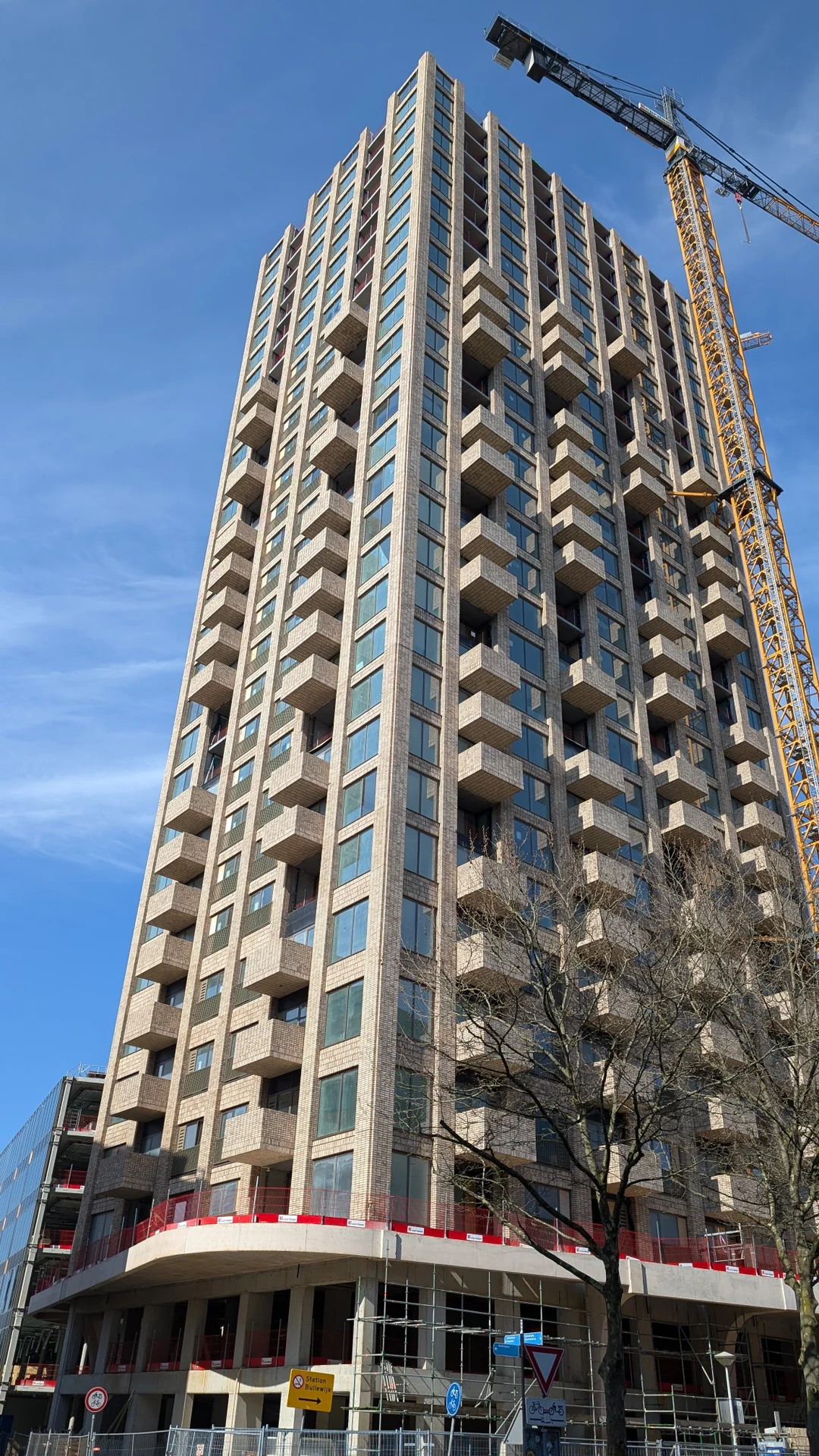

- – Toren 2: Hoewel rechthoekiger van opzet, vroeg het ontwerp om eenzelfde mate van nauwkeurigheid en afstemming, gezien de krappe toleranties en prefab opbouw.

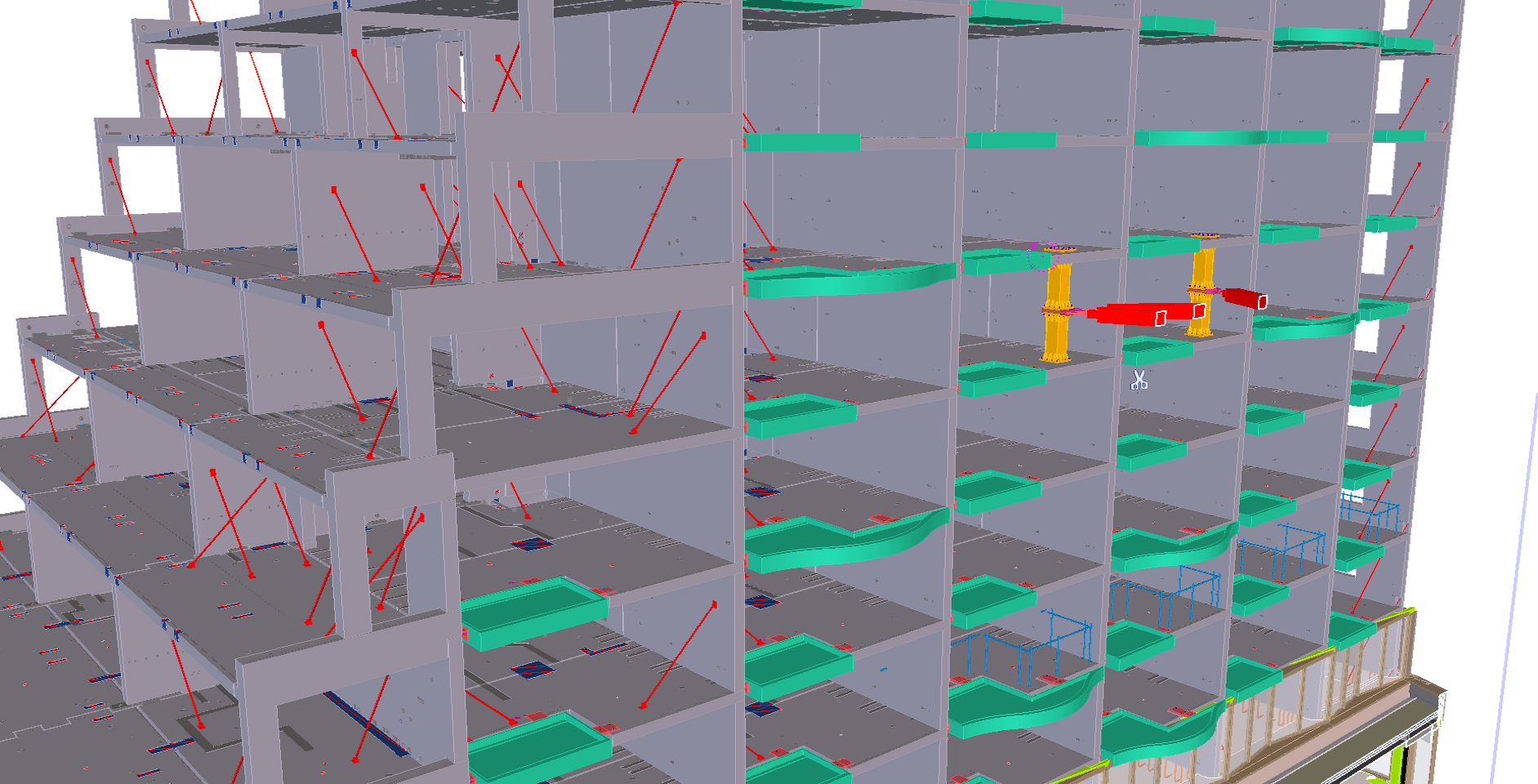

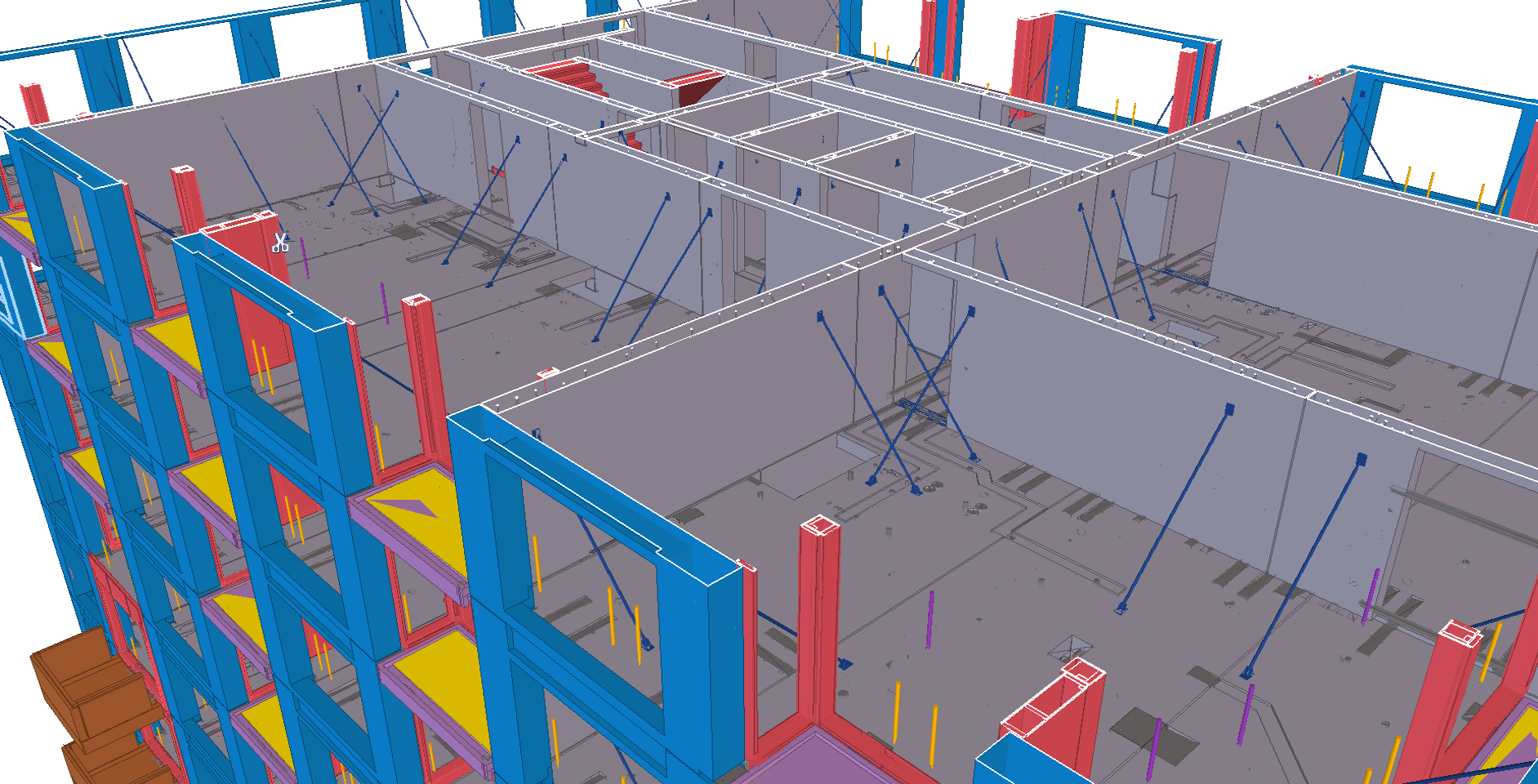

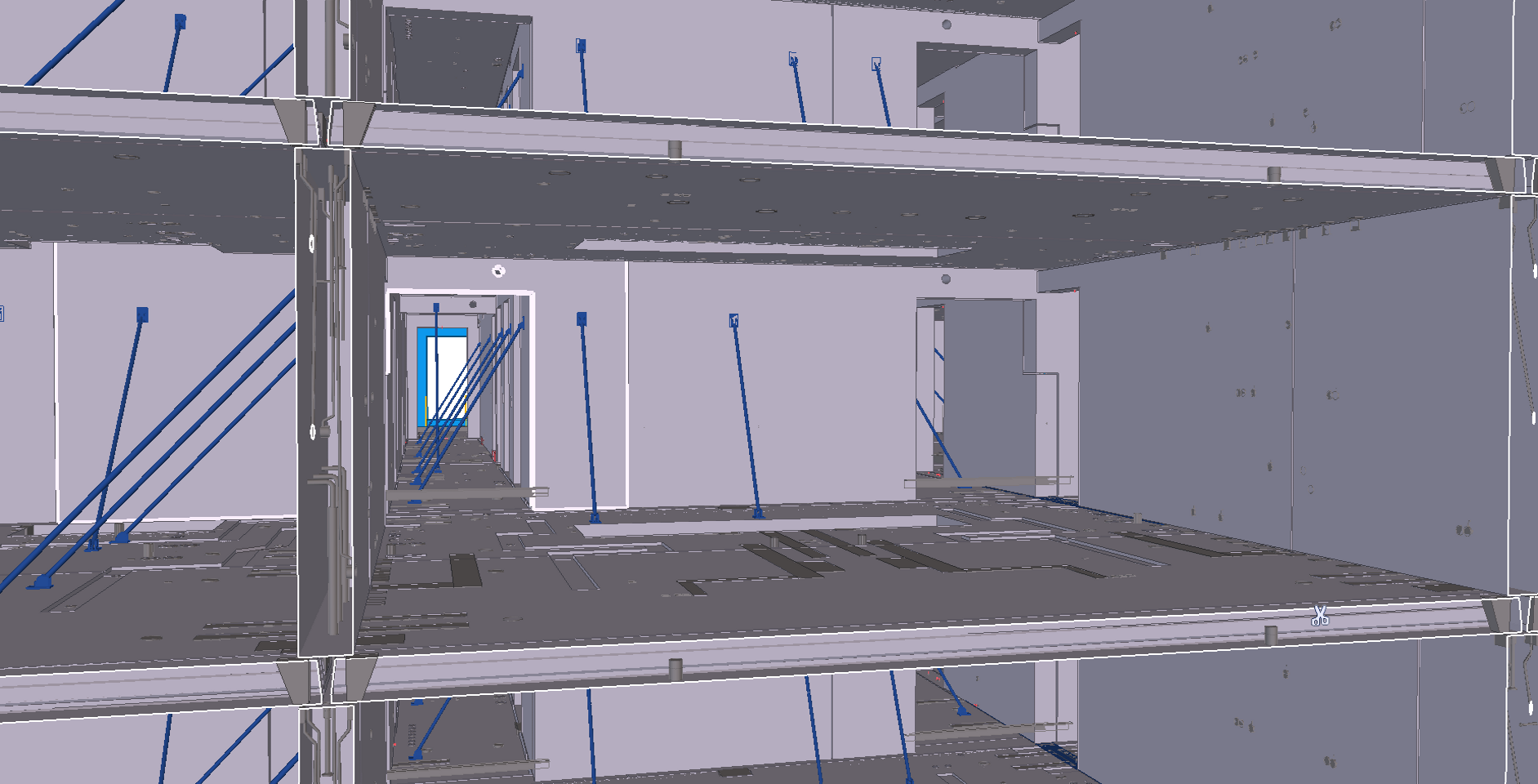

Snijders Ingenieursgroep was verantwoordelijk voor het volledige constructieve ontwerp van het prefab dragend systeem, waarbij meer dan 6.500 elementen in Tekla Structures zijn gemodelleerd. Denk aan kolommen, balken, wanden, vloeren, balkons, randen en andere maatwerkonderdelen.
Geïntegreerde BIM-coördinatie
Een sleutelfactor in het technisch succes van dit project was de nauwe samenwerking tussen disciplines binnen een volledig gecoördineerde BIM-omgeving:

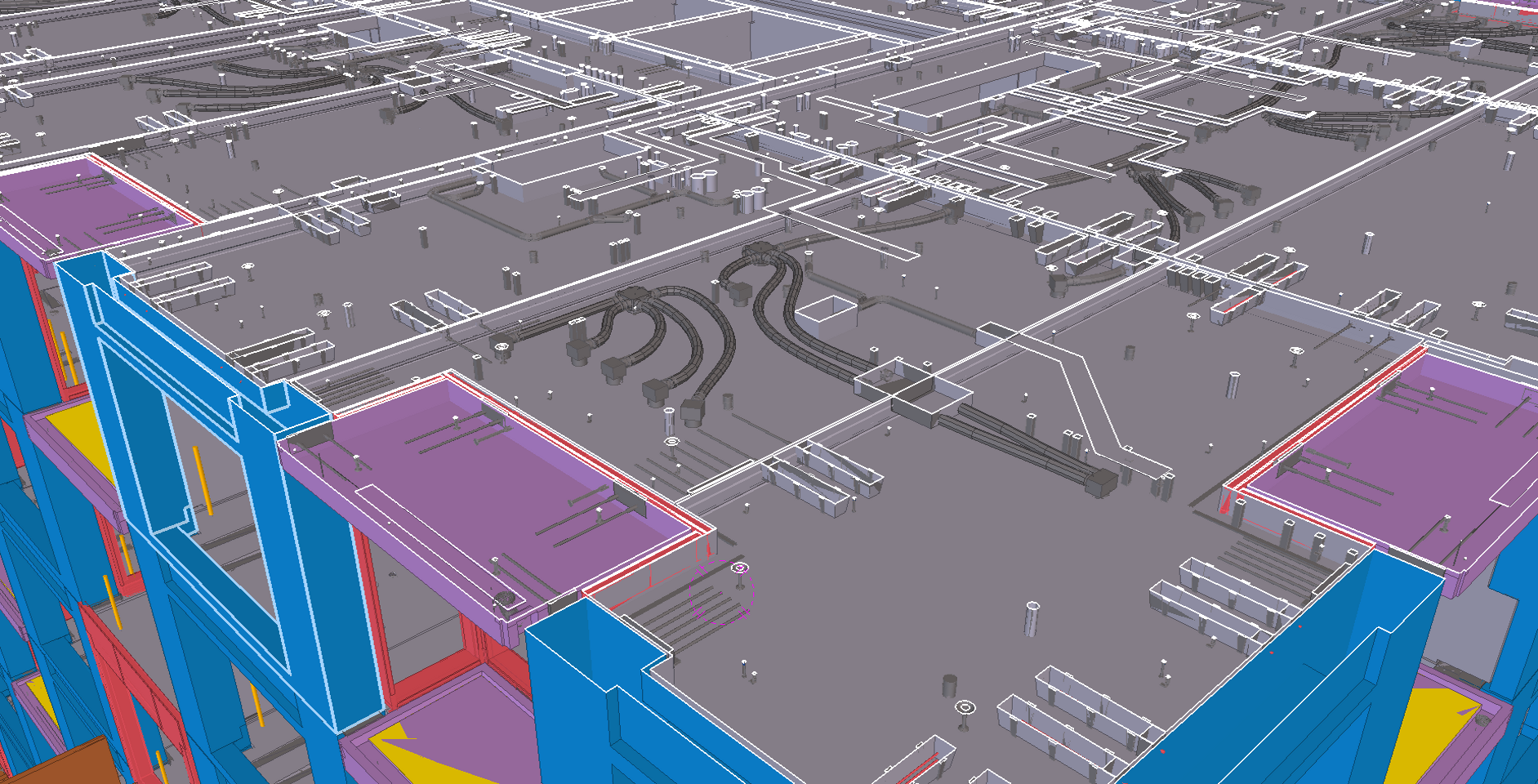

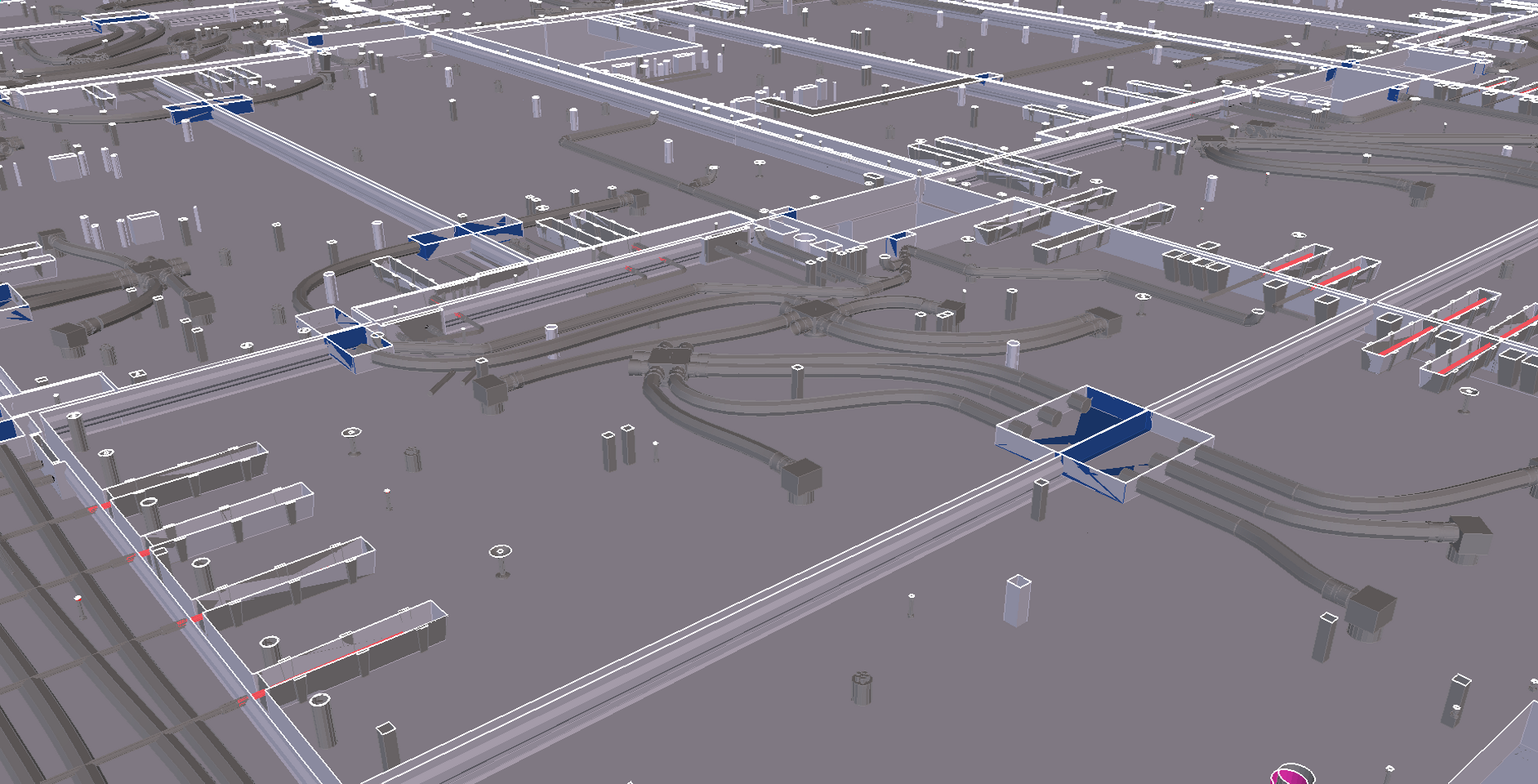

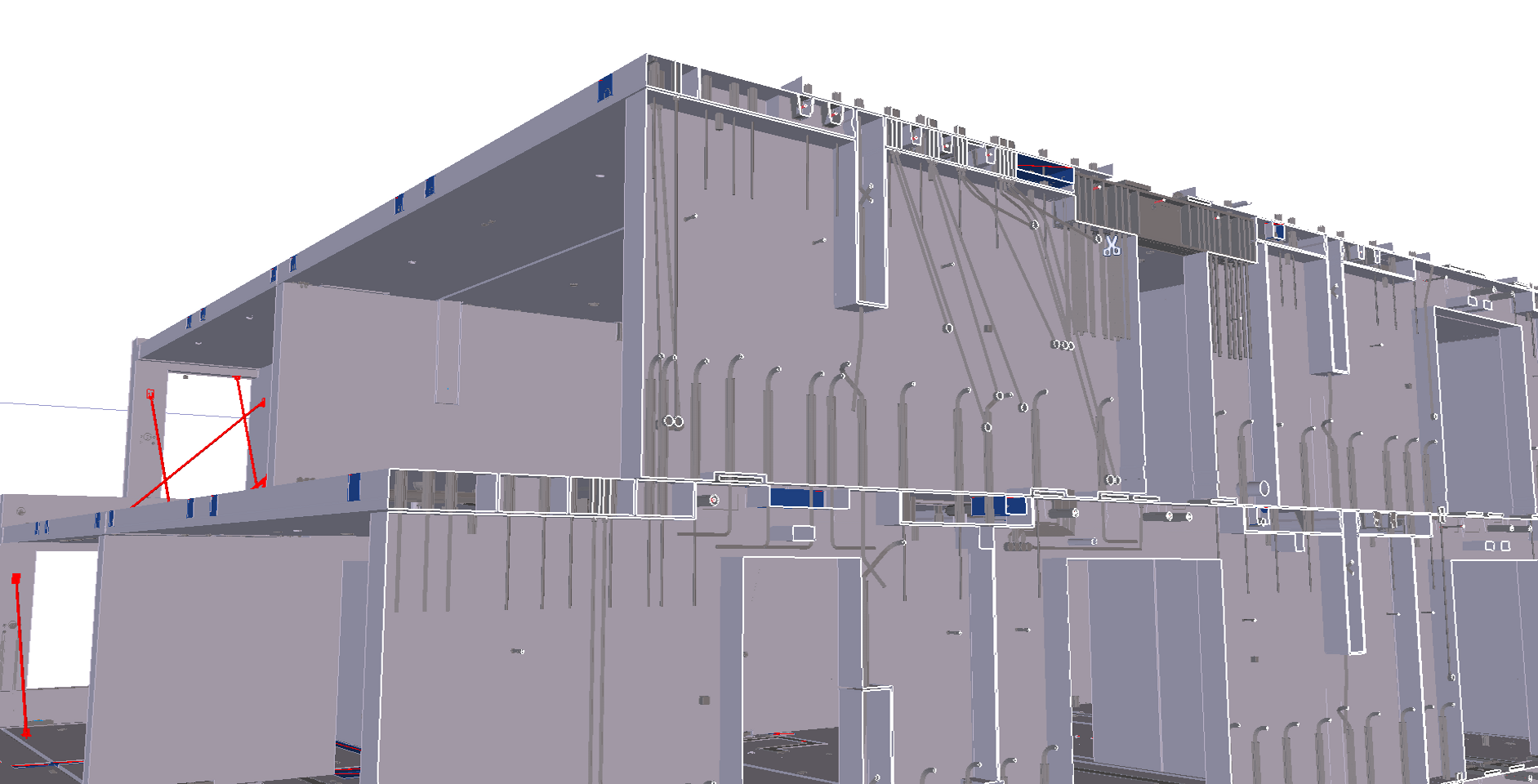

- – Installatietechniek (MEP): Vanaf de vroege ontwerpfase zijn sparingen, doorvoeren en voorzieningen geïntegreerd in het constructieve model. Met automatische clash-detectie werden uitvoeringsfouten voorkomen.
- – Geveltechniek: De verankeringen en aansluitingen van de gevelsystemen zijn tot in detail afgestemd, met name in de gebogen zones van Toren 1.
- – Hybride verbindingen: Interfaces tussen prefab betonelementen en externe stalen structuren zijn zorgvuldig ontworpen en gevalideerd, inclusief samengestelde belastingen en maatwerkverbindingen.

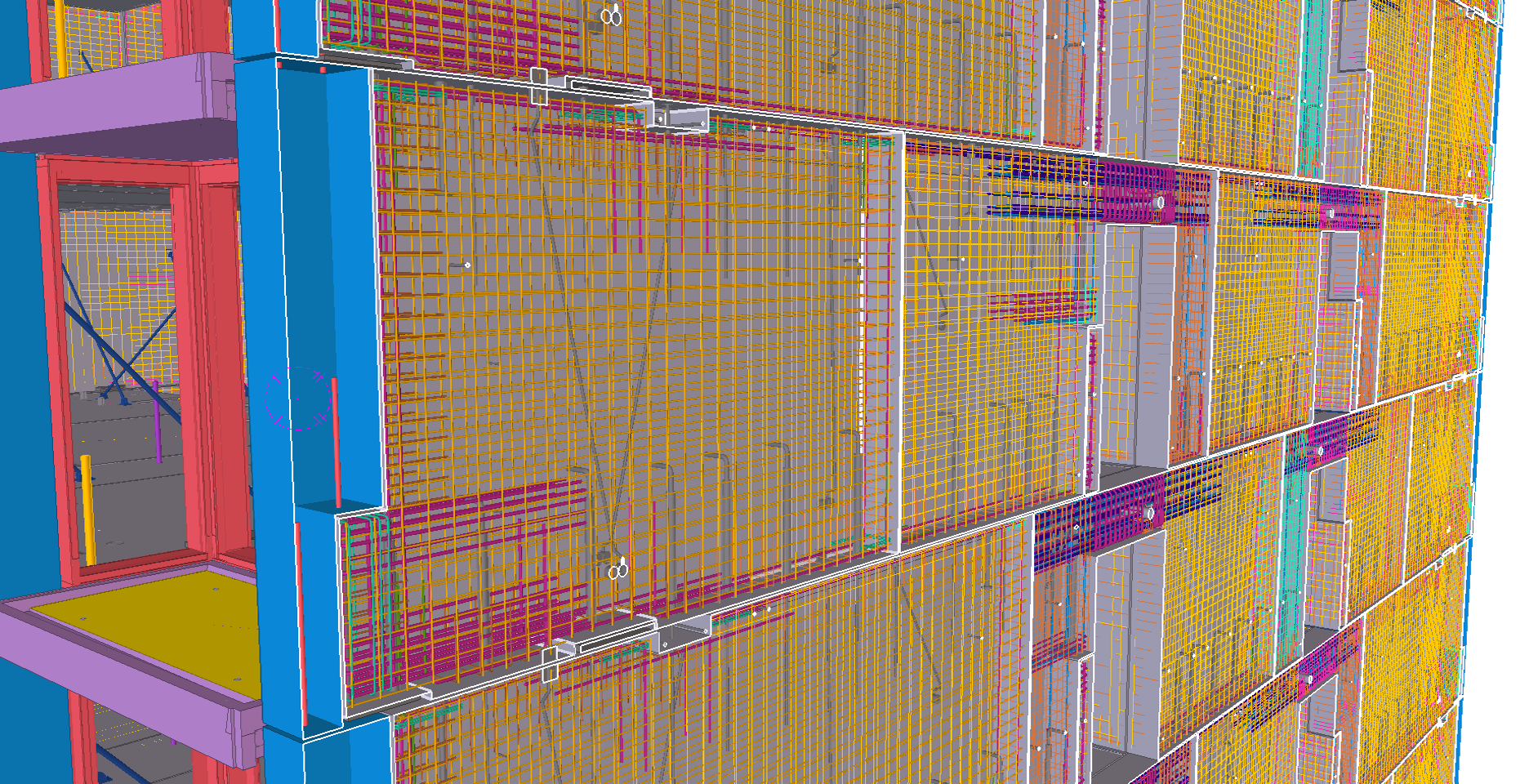

Wapening en detaillering in Tekla

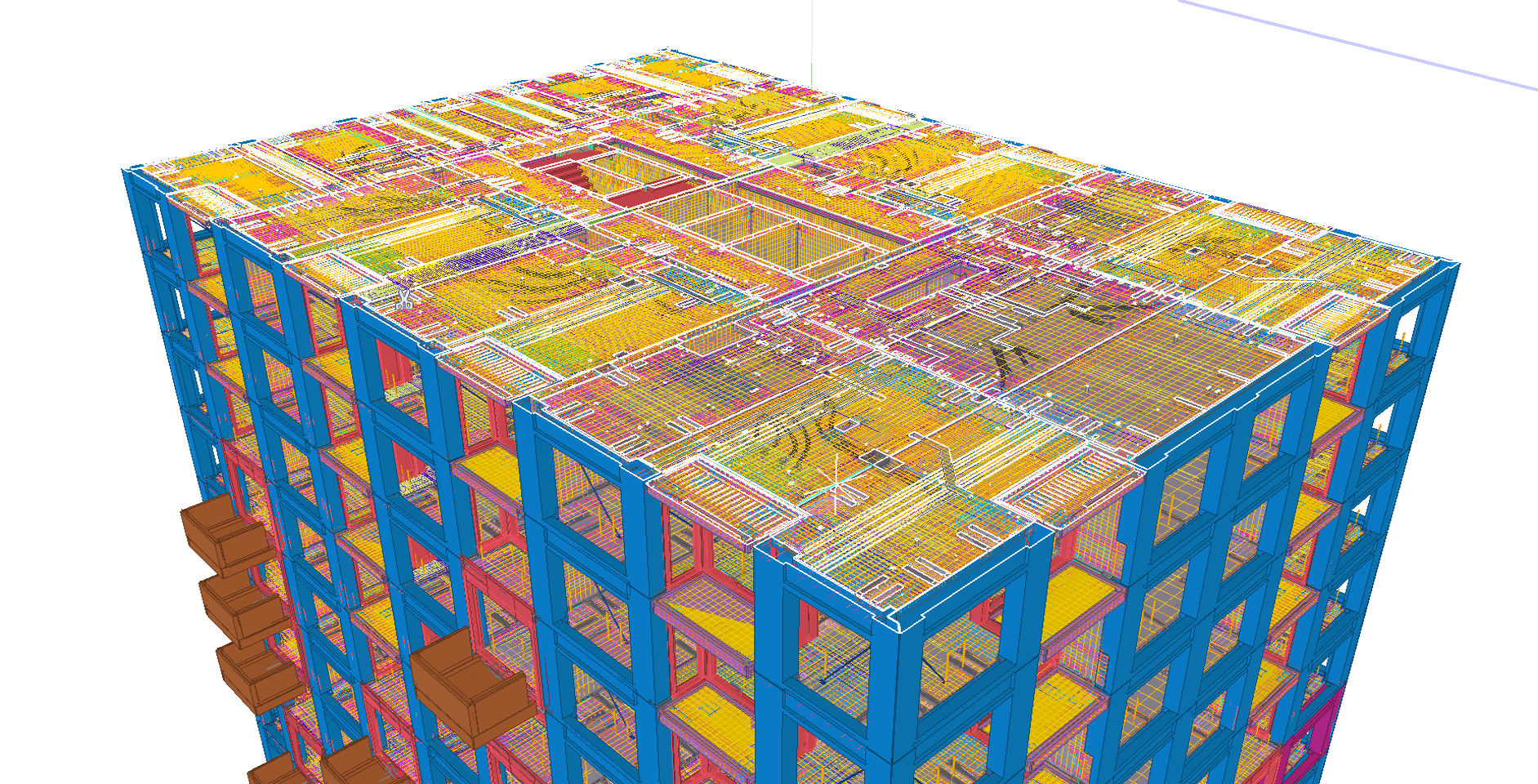

Alle prefab onderdelen zijn niet alleen geometrisch gemodelleerd, maar ook volledig uitgewerkt qua wapening, waaronder:
- – Netwapening, staven, haken, beugels en speciale ankers

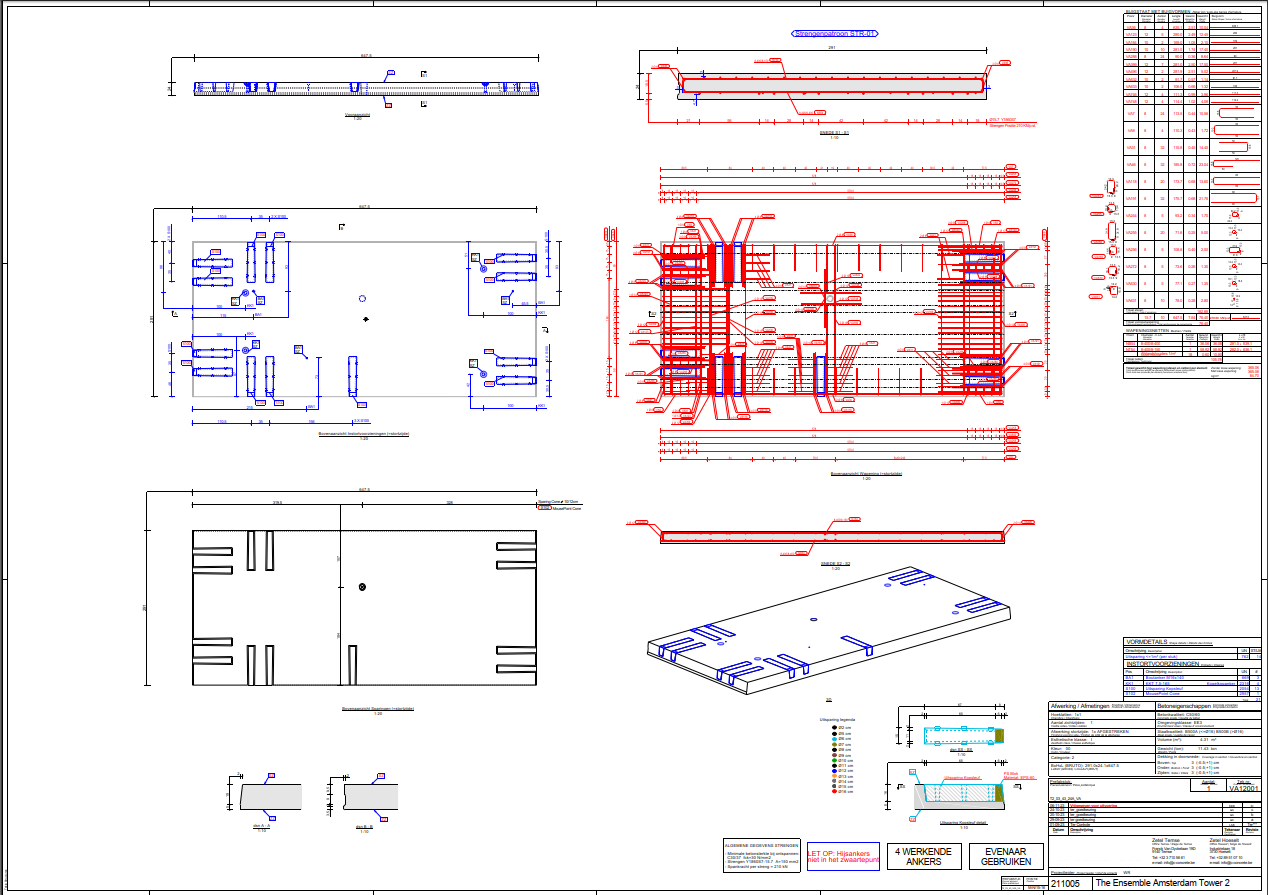

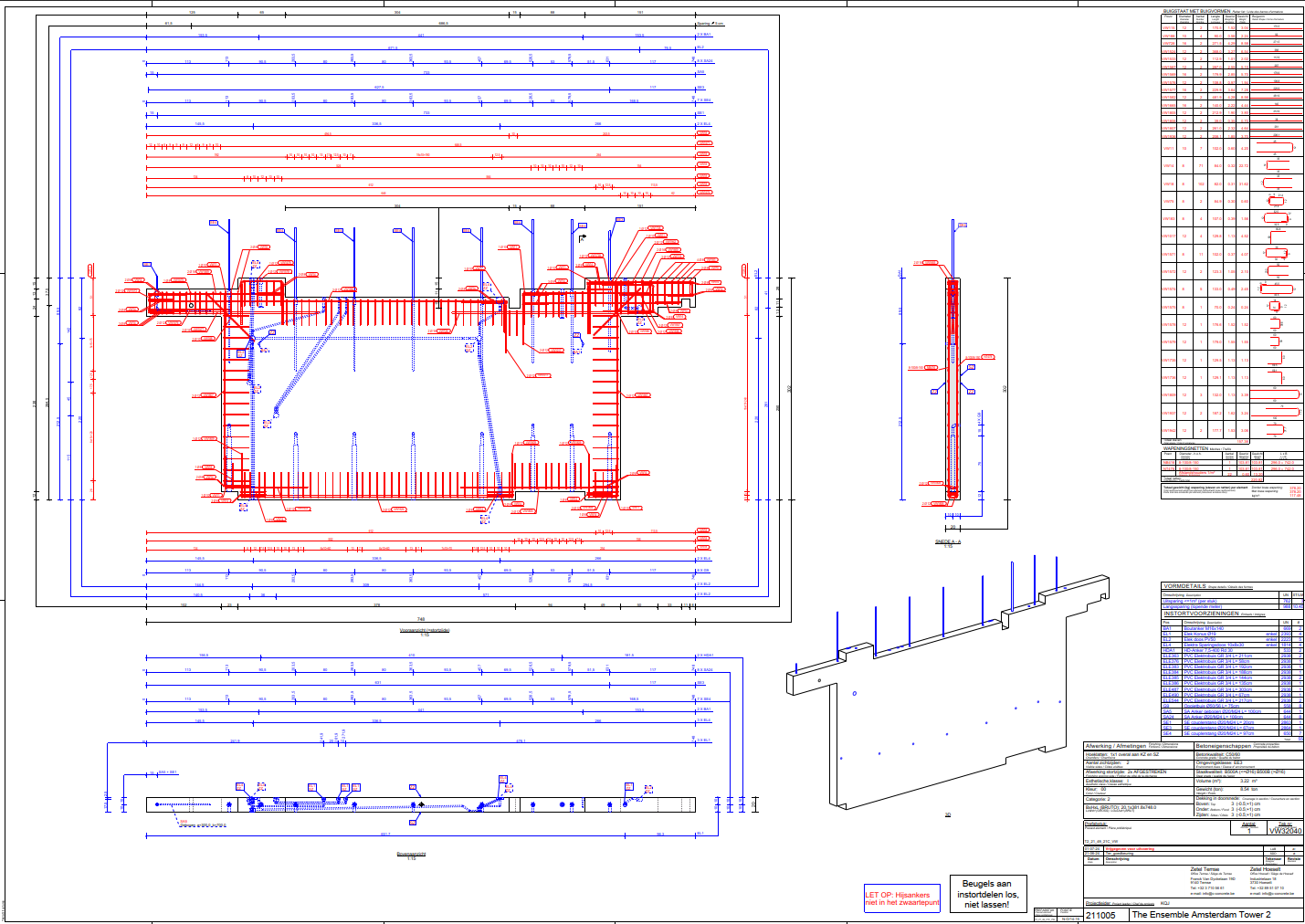

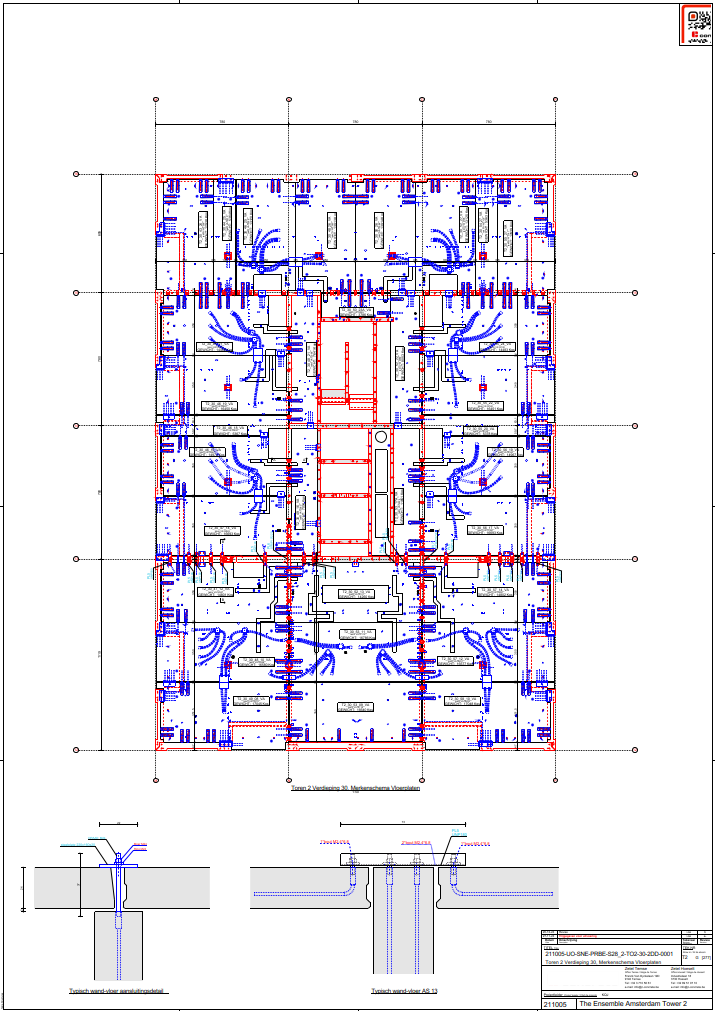

- – Volledige compatibiliteit met geautomatiseerde tekeningen, exploded views en werkplaatstekeningen
- – Integratie van stekkenplannen en montagetekeningen
Deze mate van detaillering maakte het mogelijk om:
- – Productiefouten tot een minimum te beperken
- – De traceerbaarheid van ontwerp tot montage te garanderen
- – Montagevolgordes te optimaliseren, met minder kraantijd en minder druk op de bouwplaats
Resultaten
- – IFC-modellen zonder clashes, gevalideerd in multidisciplinaire samenwerking
- – Versnelde uitvoering door geoptimaliseerde montagelogistiek
- – Volledige integratie van constructie, installaties en gevels binnen één digitaal proces
- – Millimeternauwkeurige geometrie en wapening – essentieel voor het C-fast prefab systeem
Slotbeschouwing
The Ensemble is een toonaangevend voorbeeld van technisch vakmanschap binnen BIM-gestuurde prefab constructies. Het project laat zien hoe digitale modellering, integrale samenwerking en hoogstaande detaillering kunnen samenkomen in een efficiënt, kwalitatief en nauwkeurig bouwproces.
Location: Karspeldreef, Amsterdam-Zuidoost
Key participants: Cordeel, C-Concrete, Holcon
BIM software: Tekla Structures
Construction system: C-fast, precast concrete + hybrid connections with steel
Modeled elements: +6,500 structural parts (prefab)
Hours: 16,000
Project Overview
The Ensemble is a mixed-use project combining residences, offices and community spaces in the heart of Amsterdam-Zuidoost. It consists of two towers connected through a common base, each with particular structural requirements:
- – Tower 1, with its curved, rising geometry, presents a challenge both in segmentation and in solutions for connecting walls, beams and slabs.
- – Tower 2, more rectilinear, maintains an equally rigorous approach to precision and structural coordination.
Snijders Ingenieursgroep led the complete engineering of the prefabricated load-bearing system, integrating more than 6,500 structural elements modeled in Tekla Structures: columns, beams, walls, slabs, balconies, curbs and more.
Multidisciplinary interaction
One of the pillars of the technical success of this project has been the comprehensive collaboration between disciplines within a coordinated BIM flow:
- – MEP installations: Models included reserves, feedthroughs and integrated provisions from early stages. Automatic clash detections were performed to ensure interference-free assembly.
- – Complex façades: Accurately coordinated the anchor points and connections of the façade systems, especially critical in the curved areas of Tower 1.
- – Hybrid steel-concrete connections: Structural interfaces between prefabricated components and external metallic elements were designed and validated, including specific connections with composite loads.
Detailing of reinforcement in Tekla.
All parts were not only geometrically modeled, but also fully detailed with their internal reinforcement, including:
- – Mesh, bars, hooks, stirrups and special anchors.
- – Compatibility with automated production of drawings and exploded views
- – Integration of stekkenplannen and assembly layouts.
This level of detail made it possible to minimize production errors, reduce on-site time and improve traceability from design to erection.
Key results
- – Collision-free IFC models validated in collaborative environments
- – Reduced execution times thanks to optimized assembly sequences
- – Structural, MEP and façade coordination in a unified digital flow
- – Millimeter accuracy in geometry and reinforcement, key to the success of the precast system
Final Review
The Ensemble represents a reference of technical excellence in BIM structural engineering, with multidisciplinary integration and constructive precision in each prefabricated element.
