A kategória győztese országonként

Casa a Colina

Construsoftbimawards - Casa a Colina
Kategória Kis méretű projektek
Év 2022
Ország Portugal
Szervezet Duartesfer-Construções Metálicas Lda
Projektpartnerek AR GROUP, ARTOPE
Szerző Carlos Ribeiro
Társszerzők Diogo Guimarães
Ügyfél AR GROUP
Az építmény helye Braga-Gondizalves
Tags

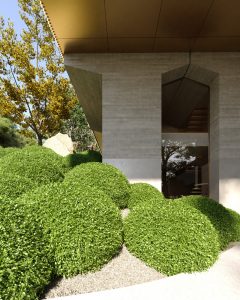

O projeto consiste na conceção e execução de uma Estrutura Metálica, para uma Habitação Unifamiliar designada “Casa a Colina”.
A opção de Estrutura Metálica para a estrutura de suporte, deve-se ao facto desta ser um bloco tipo prisma retangular apoiado apenas em dois pontos (Simplesmente apoiado, apoio simples+apoio duplo), sobre uma estrutura de Betão, formando assim um vão livre de aproximadamente 21,0m e uma consola de 8,6m, o que levou á escolha de Vigas Metálicas Principais Treliçadas com 34,5m de comprimento, e Vigas Metálicas Alveolares Secundárias com 9,5m para o Piso e Cobertura.
O piso é do tipo Colaborante, formado por chapa colaborante e uma lamina de betão com um total de 13cm de altura.
A cobertura é do tipo Deck, Suporte em Chapa Colaborante + Isolamento Lã-de-Rocha e telas de impermeabilização.

It is a project of a Metallic Structure , for a Family House called “Casa a Colina”.

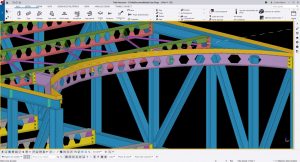

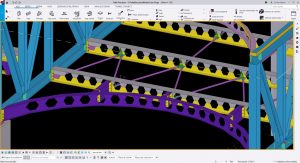

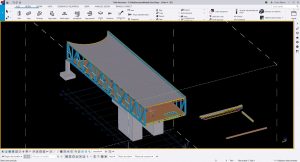

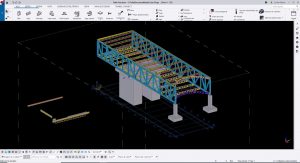

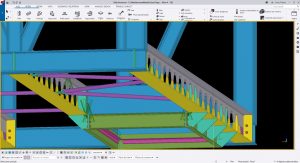

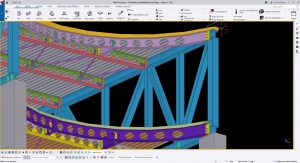

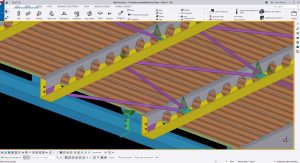

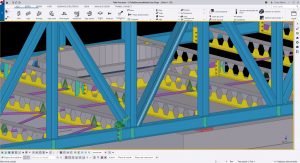

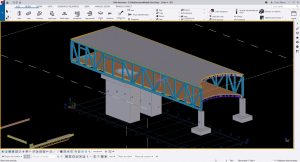

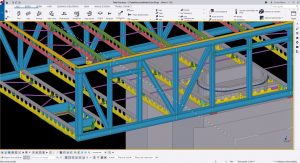

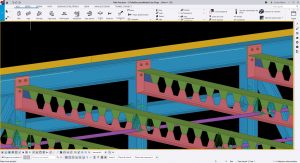

The Metal Structure option for the support structure, is due to the fact that it is a rectangular prism block, supported only in two points (Simply supported Type), on a concrete structure, thus forming a free span of approximately 21.0m and a cantilever of 8.6m, which led to the choice of Main Metallic Truss Beams with 34.5m in length x 4.3m Height, and Secondary Castellated Metallic Beams with 9.5m for the Floor and Roof.

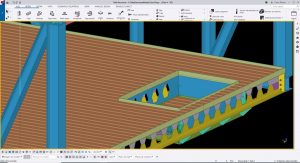

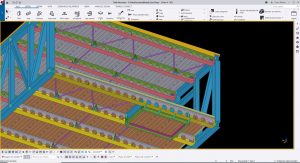

The floor is Metal Deck + Concrete Slab, with a total height of 13 cm.
The roof is like Roof Deck + Rockwool Insulation and waterproofing layers.
