Maloka – Parque de la cultura llanera.

Kategória	Sport és szabadidő
Év	2024
Ország	Colombia
Szervezet	Industrias del Hierro S.A.
Szerző	Industrias del Hierro S.A.
Ügyfél	CONSORCIO PARQUE MALOKA
Az építmény helye	Villavicencio, Meta (Colombia)
Tags	Tekla StructuresSteel

Localización: Villavicencio, Meta (Colombia)
Diámetro: 24,51m
Altura: 15,93m
Peso: 36.475Kg

Descripción del proyecto:

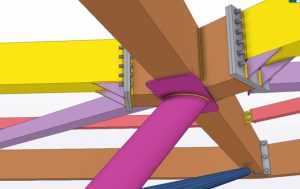

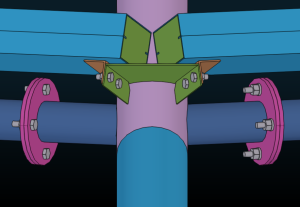

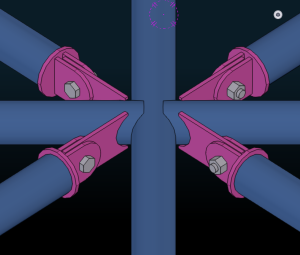

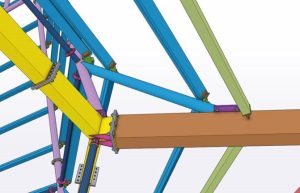

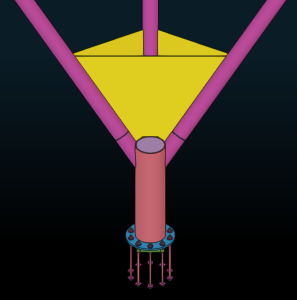

El parque de la cultura llanera son una serie de estructuras ubicadas en Villavicencio, Meta, una región de Colombia en la que la ganadería es su principal actividad económica y cultural. La Maloka, llamada así por los indígenas como el lugar de reunión, es la cubierta del complejo de subasta ganadera del parque. Es una estructura en forma de sombrero que hace alusión también a las actividades ganaderas, son octágonos unidos a diferentes alturas mediante tubería estructural, que se apoyan sobre columnas inclinadas también en tubería. La estructura se desarrolla en ejes polares por lo cual el modelo en Tekla permitió la correcta ubicación de las conexiones, la elaboración de planos de trazo y plantillas para el corte de la tubería estructural.

Tekla Structures para la producción:
En industrias del hierro integramos al diseñador durante todo el proceso para definir los objetivos que queremos alcanzar, esto con el fin de optimizar costes, inventarios, capacidades y trabajo en proceso, utilizando Trimble Connect como medio de gestión de datos gracias a su versatilidad.

Dada la particular geometría, se modelo una versión inicial de acuerdo con los planos y especificaciones suministradas por la compañía para identificar dudas, posibles mejoras o interferencias e incompatibilidades. Durante todo el proceso de diseño el modelo estuvo en constante actualización con el fin de optimizar procesos de fabricación, logística en el transporte y facilidad en el montaje.

Programas utilizados:
• Tekla Structures para la realización del modelo y los planos de fabricación, diseño, partes y montaje.

• STRUMIS como gestor y controlador de producción, para minimizar los gastos generales y los costos, maximizar la productividad y la rentabilidad.

• Trimble Connect como entorno de datos común entre la empresa y el cliente.

Datos de interés.
• 1.394 tornillos.
• 2.412 partes distribuidos en 39 conjuntos.
• Trabajo simultáneo entre las personas participantes durante el desarrollo del proyecto.

Maloka – Parque de la cultura llanera.

Location: Villavicencio, Meta (Colombia)
Diameter: 24,51m
Height : 15,93m
Weight : 36.475kg

Project Description :

El Parque de la Cultura Llanera is a series of structures located in Villavicencio, Meta, a region of Colombia in which livestock farming is its main economic and cultural activity. The Maloka, named by the indigenous communities as the meeting place, is the roof of the park’s livestock market. It is a hat-shaped structure that also refers to livestock activities, they are octagons joined at different heights by structural pipe, which are supported on inclined columns also made of pipe. The structure is developed in polar axes, which is why the Tekla model allowed the correct location of the connections, the preparation of layout plans and templates for cutting the structural pipe.

Tekla Structures para la producción:
In industrias del hierro, we integrate the designer throughout the entire process to define the objectives we aim to achieve, in order to optimize costs, inventories, capacities, and work in progress, utilizing Trimble Connect as a data management tool due to its versatility.

An initial version was modeled according to the drawings and specifications provided by the company to identify doubts, potential improvements, interferences, and incompatibilities. Throughout the design process, the model was constantly updated to optimize manufacturing processes, logistics in transportation, and ease of assembly.

Software Used :
• Tekla Structures for modeling and fabrication drawings, design, parts, and assembly.
• STRUMIS as production manager and controller to minimize overheads and costs, maximize productivity, and profitability.
• Trimble Connect as a common data environment between the company and the client.

Key Data :
• 1.394 bolts.
• 2.412 parts distributed across 39 assemblies.
• Simultaneous work among participating individuals during the project development.
