Budynek oczyszczania ścieków na terenie zespołu elektrowni

Construsoftbimawards - Budynek oczyszczania ścieków na terenie zespołu elektrowni
Categoria Projectos Industriais
Ano 2020
País Poland
Organização PROBUDMIX Jarosław Szydłowski Projektowanie Obiektów Budowlanych Instalacji i Konstrukcji Inżynierskich
Autor Jarosław Szydłowski
Co-autores Joanna Woźniak
Local de construção Polska
Tags

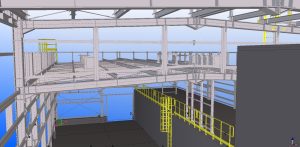

Budynek zaprojektowano w konstrukcji stalowo-żelbetowej. Wyodrębniono część niższą z kalenicą w poz. +7,93m oraz część wyższą z kalenicą w poz. +10,47m.
Konstrukcję nośną stanowią ramy jednonawowe o rozpiętości 15,00m w zmiennym rozstawie:
• w części niższej:
 -4,50m,
 3,90m,
 3,50m,
• w części wyższej:
 4,90m,
 6,60m.

The building is designed with steel-concrete structure including lower part 7.93 meters of height and higher part which has got ridge of the roof at the level lf 10.47 meters above the ground.
The main structure is 15 meters long one-nave frame with a spacing equals:
• in lower part:
 -4,50m,
 3,90m,
 3,50m,
• in higher part:
 4,90m,
 6,60m.

1589437643__R_4-Części-301 - pdf 1589437641__R_3-Słupy-103_4-i-103_5 - pdf 1589437633__R_2-Rzut-dachu - pdf 1589437626__R_1-Aksonometria-konstrukcja-I-rzędowa - pdf
