Johannes Fog – market, siedziba firmy i akademik studencki
| Kategória | Kereskedelmi projektek |
|---|---|
| Év | 2022 |
| Ország | Poland |
| Szervezet | Thomas praefab Międzyrzecz |
| Szerző | Thomas praefab Międzyrzecz |
| Társszerzők | SWECO |
| Ügyfél | BAM Danmark |
| Az építmény helye | Lyngby Kopenhaga Dania |
| Tags |
Johannes Fog – market, siedziba firmy i akademik studencki
Budynek o powierzchni 15 320 m2 w skład którego wchodzi powierzchnia handlowa oraz powierzchnia mieszkalna na ostatnich 3 kondygnacjach wraz z salami szkoleniowymi i audytorium na 300 osób. Budynek znajduje się w Dani w Kopenhadze na rogu ulic Nørgaardsvej i Firskovvej.
Generalnym wykonawcą jest firma BAM Danmark, natomiast firma SWECO opracowała projekt tego budynku. Naszym zadaniem było stworzenie modelu BIM elementów prefabrykowanych w tym ścian sandwich, ścian masywnych, podciągów, słupów, schodów, podestów i stropów. Wyzwaniem okazały się wymiary produkcyjne ścian warstwowych sandwich o grubości 620mm i wysokości nawet ponad 7 m.
Sama warstwa izolacji miała 30cm. Dodatkowo większość ścian była obracana na budowie ze względu na swoje wymiary. Współpraca pomiędzy wszystkimi firmami wykonującymi elementy konstrukcyjne budynku przebiegała płynnie, ze względu na wykorzystanie technologii BIM w tym wymiana flików IFC. Przy tym projekcie wykonaliśmy w sumie ponad 2000 rysunków konstrukcyjnych elementów prefabrykowanych. W zakresie firmy Thomas Praefab Międzyrzecz był projekt prefabrykatów, produkcja elementów betonowych, transport i montaż.
Johannes Fog – market, company headquarters and student dormitory

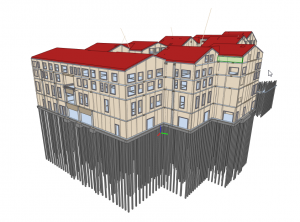

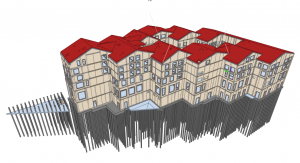

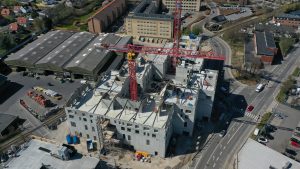

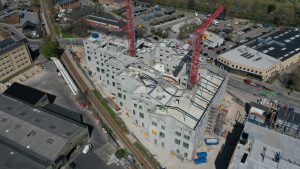

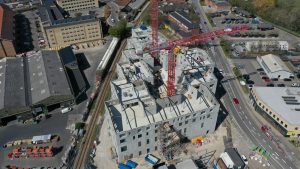

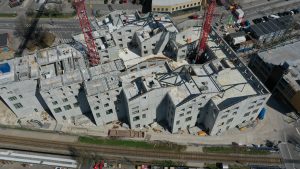

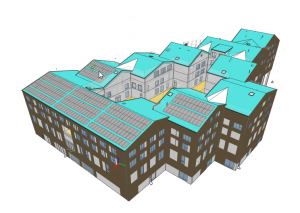

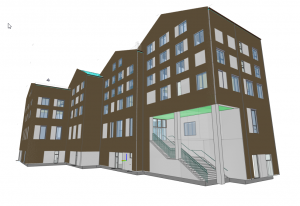

A 15,320 m2 building consisting of retail and residential space on the last 3 floors with training rooms and an auditorium for 300 people. The building is located in Denmark, Copenhagen on the corner of Nørgaardsvej and Firskovvej.

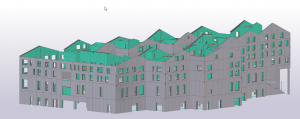

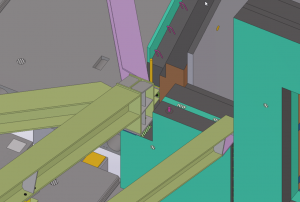

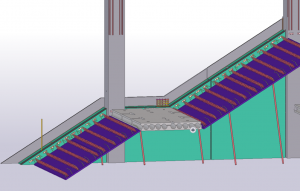

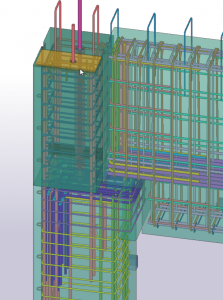

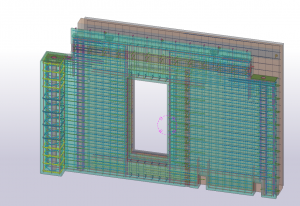

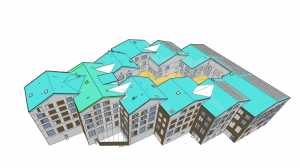

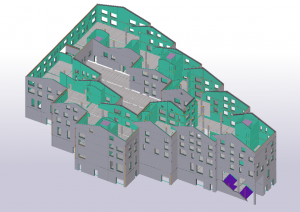

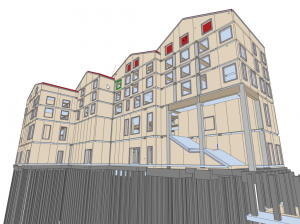

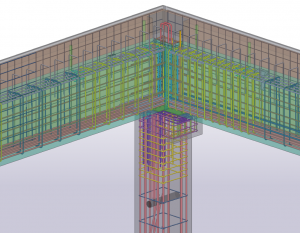

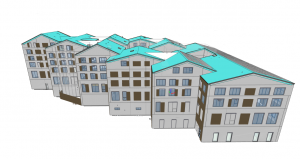

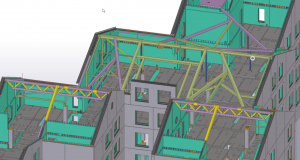

The general contractor is BAM Danmark, and SWECO has designed the building. Our task was to create a BIM model of the prefabricated elements including sandwich walls, solid walls, beams, columns, stairs, landings and slabs. The production dimensions of 620mm thick sandwich walls with heights as high as over 7m proved to be a challenge.
The insulation layer alone was 30cm. Additionally, most of the walls were rotated on site due to their dimensions. The cooperation between all companies performing the structural elements of the building was smooth due to the use of BIM technology including the exchange of IFC flicks. For this project, we produced a total of more than 2,000 construction drawings of precast elements. The range of THOMAS PRAEFAB Międzyrzecz included the design of prefabricated elements, production of concrete elements, transport and assembly.
