ROZBUDOWA HALI PRODUKCYJNO-MAGAZYNOWEJ

Construsoftbimawards - ROZBUDOWA HALI PRODUKCYJNO-MAGAZYNOWEJ
Kategória Ipari projektek
Év 2022
Ország Poland
Szervezet ABRISS Projektowanie Budowlane
Szerző Grzegorz Kozera
Társszerzők Wojciech Kulawinek, Magdalena Zalesińska, Mariola Menet, Grzegorz Skwarek, Jakub Świst
Az építmény helye Lubliniec, Poland
Tags

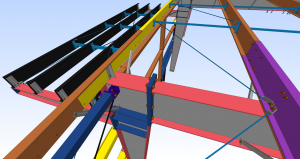

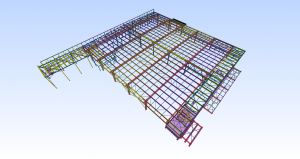

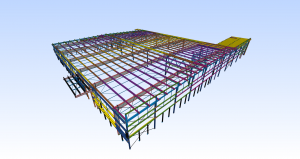

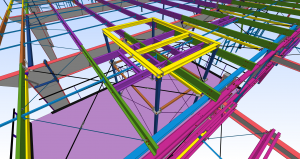

Projekt rozbudowy konstrukcji stalowej hali produkcyjno-magazynowej, o wymiarach 49 x 55,2m. Układ konstrukcyjny w postaci ram głównych z profili blachownicowych, o sztywnych narożach, przegubowo połączonych z fundamentami. Ramy szczytowe zaprojektowano z profili walcowanych, przegubowo połączonych z fundamentami. Stateczność konstrukcji w kierunku podłużnym hali zapewniona jest przez układ stężeń połaciowych i ściennych. Na ramach zaprojektowano płatwie z profili Z giętych na zimno, natomiast na ścianach rygle pod obudowę z profili C giętych na zimno.

Project of steel structure production and storage hall of 48 x 55.2m. Structural system consists of main frames made from plate girders. Columns are fix-supported to rafters and pin-supported to foundations. Gable frames made from hot rolled profiles pin-supported to foundations. The stability of the structure in the longitudinal direction of the hall is ensured by the arrangement of roof and wall bracings. Steel purlins made of cold formed Z-profiles designed on frames. Cold formed C-profile girts designed to support wall cladding of hall.

1652878950__21-044-000-M-0006 - pdf 1652878945__21-044-000-M-0004 - pdf 1652878941__21-044-000-M-0003 - pdf 1652878093__21-044-000-M-0006 - pdf 1652878091__21-044-000-M-0004 - pdf 1652878090__21-044-000-M-0003 - pdf
