Rampa wyładowcza

Categorie	Kleinschalige projecten
Jaar	2017
Land	Poland
Organisatie	Nowy Dom Sp. z o.o.
Auteur	P.Potaczek
Cliënt	W.Weuthen GmbH & Co. KG
Plaats van constructie	Schwalmtal (Niemcy)
Tags

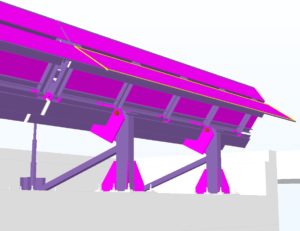

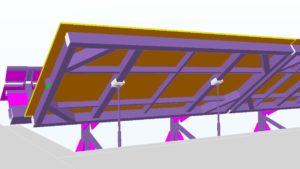

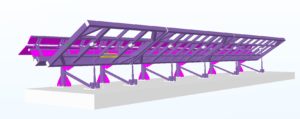

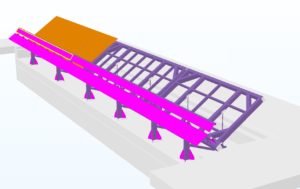

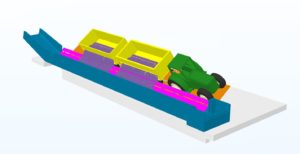

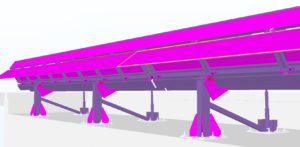

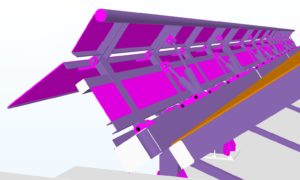

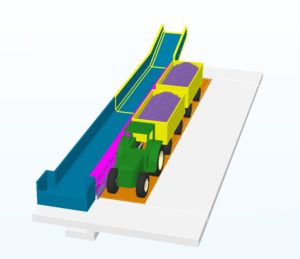

Projekt obejmuje konstrukcję stalową rampy wyładowczej dla hali składowania ziemnaków. Rampa zaprojektowana została z zastosowaniem profili o przekroju rur prostokątnych. Składa się z trzech modułów umożliwiających niezależne wyładowywanie pojazdów. Wymiary poszczególnych segmentów wynoszą 2.3m x5.0m, 2.3mx7.0m, 2.3mx9.0m. Pokrycie rampy stanowi blacha żeberkowa o grubości 10mm. Pracę rampy umożliwiaja instalacja hydrauliczna składająca się z podnośników hydraulicznych oraz punktu sterowania. Makysmalny możliwy kąt obrotu wynosi 35◦.

The project consists of steel structure of loading platform and mechanical equipment. It was designed for comestible industry as a part of transportation line.
