Boston & Seattle – Wilhelminapier Rotterdam

Construsoftbimawards - Boston & Seattle – Wilhelminapier Rotterdam
Category Commercial Projects
Year 2017
Country Benelux
Organization Aveco de Bondt Ingenieursbedrijf
Author Wilfred Jansen, Harry Jansen, Milan Vinek, Barbora Rajnohova, Arjan Booij
Co-authors v.o.f. Pier III; J.P. van Eesteren; Zonneveld Ingenieurs; Westo Prefab Beton Systemen
Client Westo Prefab Beton Systemen - Coevorden
Place of construction Rotterdam

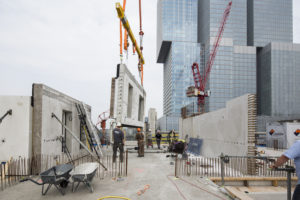

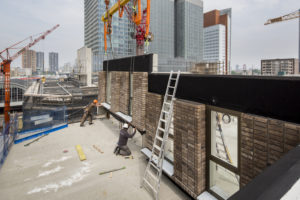

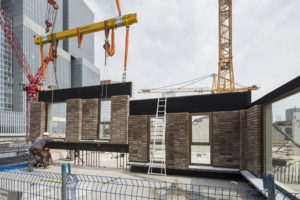

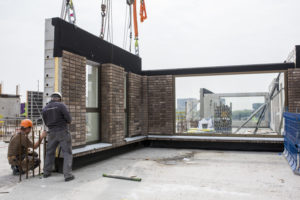

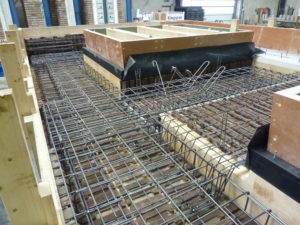

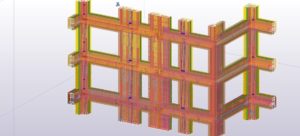

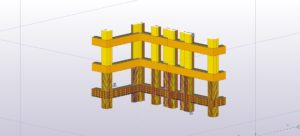

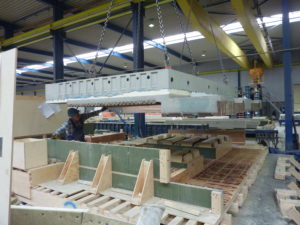

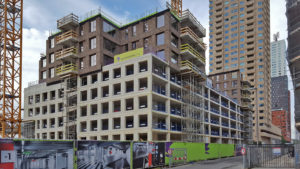

Het project bestaat uit 2 woontorens op een onderbouw met kelder. De parkeerkelder is reeds in gebruik sinds april 2016. De torens worden eind 2017 opgeleverd. Wij hebben de gevels uitgewerkt in prefab betonnen sandwichelementen. Deze elementen zijn maximaal 19 ton zwaar en worden compleet uitgevoerd; dus naast het dragend betonnen binnenblad ook de isolatie, stenen, kozijnen met glas en elektra. Zie ook de 4 montage foto’s van David Rozemeyer om een goed beeld te krijgen van deze elementen.

Toen wij starten met dit project ging het ontwerp uit van een in het werk gestorte betonconstructie. De re-engineering naar een constructie bestaand uit prefab betonelementen en in het werk gestorte kernen was een behoorlijke klus. Aan de detaillering werden hoge eisen gesteld om de sandwichelementen goed te kunnen monteren, de waterdichtheid/winddichtheid te kunnen waarborgen en om aan de eisen van de architect te voldoen. De naden tussen de sandwichelementen mochten zich niet aftekenen en dus niet groter zijn dan de voegen in het metselwerk bijvoorbeeld. Daarnaast wenste de gemeente Rotterdam een tweede constructieve draagweg wat de nodige constructieve consequenties met zich mee bracht.

Het project in getallen;
48.757 m2 vloer
12.000 m2 gevels
220 apartementen
225 parkeerplaatsen
1500 m2 commercieel vloeroppervlak
23 verdiepingen, ruim 70 meter hoog
Bijna 800 prefab sandwich elementen

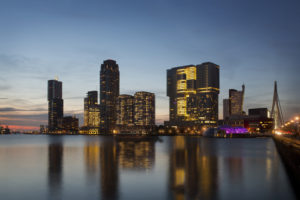

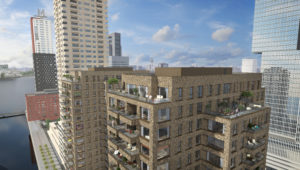

De 5 impressies zijn gemaakt door Beeldenfabriek in Rotterdam en beschikbaar gesteld door J.P. van Eesteren.

The building consists of two residential towers: Boston and Seattle. In addition to 220 apartments and 1,500 m2 on the ground floor dedicated to stores and food service establishments, the building features private parking for residents and a subterranean public parking structure with two levels. Completion is scheduled at the end of 2017. Since April 2016 the subterranean public parking structure is in use. The basement is a composite steel and concrete framed structure. The towers are made up of concrete. The facades consist of almost 800 prefabricated concrete bearing elements and are engineered by us. These elements contains the stones, bearing concrete wall, window frames, insulation, electra, everything ! Maximum element weight 19 tons. With precast concrete elements we can build faster and with higher quality. For the architect, the appearance of the stones was very important. The element structure may not be visible. The air and water density poses high demands on the detailing. See for more information www.boston-seattle.nl
