Complejo Industrial – Puerto Fenix

Construsoftbimawards - Complejo Industrial – Puerto Fenix
Category Industrial Projects
Year 2018
Country Paraguay
Organization Metalurgica Vera S.R.L
Author Depto. Ingenieria MV
Client Puerto Fenix
Place of construction Paraguay / Mariano Roque Alonso

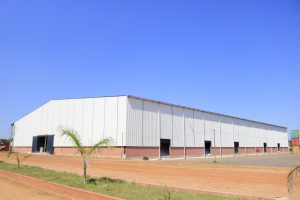

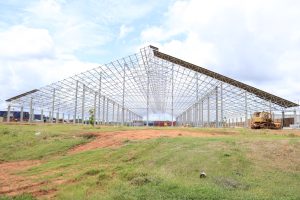

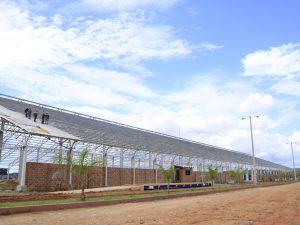

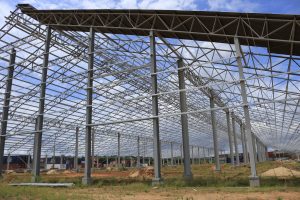

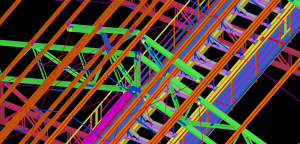

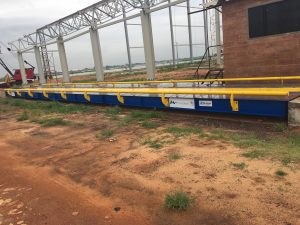

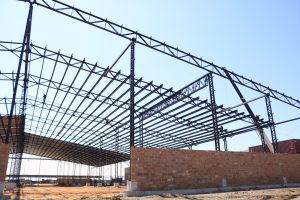

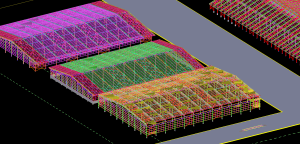

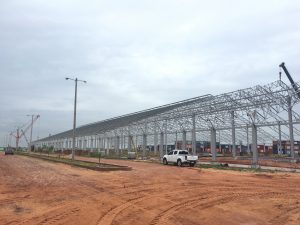

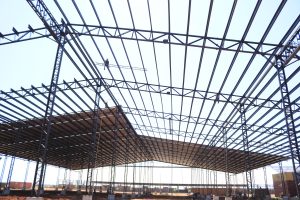

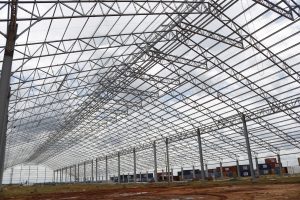

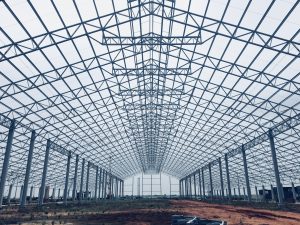

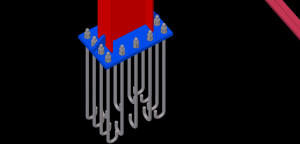

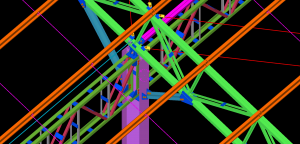

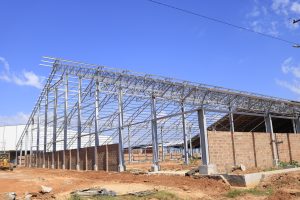

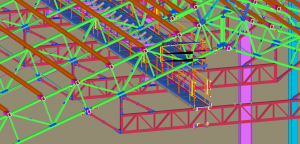

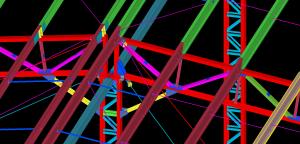

El proyecto “Complejo Industrial – Puerto Fenix” represento para la empresa y equipo de ingeniería un desafío grande debido a que se utilizó la licencia de Tekla en un altísimo porcentaje desde la elaboración del 3D hasta el montaje en obra con el Tekla Bimsight. El proyecto es una combinación de perfiles de Alma llena tipo (I) y vigas de techo reticuladas las cuales a nivel del detalle 3D se requiere un alto grado de concentración por parte del desarrollador para generar cada empalme y trazo de la pieza al mínimo detalle. Esto fue mucho más fácil y ágil de realizar por medio de tekla, sus filtros y control de choques generan la estabilidad que se requiere para validar la estructura y enviar a fabricar.

The “Industrial Complex – Puerto Fenix” project represented a big challenge for the company and engineering team due to the fact that the license of Tekla was used a lot: from the elaboration of the 3D to the assembly on site with Tekla Bimsight. The project is a combination of Full web section type (I) and reticulated roof beams, which at the level of the 3D detail requires a high degree of concentration on the part of the developer to generate each splice and trace of the piece to the smallest detail. This was much easier and more agile to perform by means of tekla, its filters and crash control generate the stability that is required to validate the structure and send to manufacture.
