Frans Masereel Centrum

Kategorie	Projekty veřejného zájmu
Rok	2025
Země	Benelux
Organizace	Inboco nv.
Partneři projektu	Vanhout.pro
Autor	Inboco nv.
Klient	Department Cultuur, Jeugd en Media Vlaamse Overheid
Místo stavby	Kasterlee
Tags	Parametric designTekla StructuresTimberSteel

Projectomschrijving – Frans Masereel Centrum te Kasterlee
Architect: U/Define
Aannemer: Vanhout.pro
In samenwerking met: Inboco nv.
Projectmanager: Wouter Schuurmans
Tekenaar: Roy Hoeven

Beschrijving van het project
Het nieuwe gebouw van het Frans Masereel Centrum vormt de verbindende schakel tussen vier bestaande circulaire gebouwen in een bosrijke omgeving in Kasterlee. Het gebouw volgt een kronkelend pad dat een dialoog aangaat met de natuur, terwijl het tegelijkertijd rust biedt aan de bewoners en bezoekers. Met collectieve voorzieningen op het gelijkvloers en individuele woonunits op de verdiepingen, creëert het ontwerp een harmonie tussen gedeeld gebruik en persoonlijke ruimte. Elke hoek van het gebouw bevat een multifunctionele ruimte met uitzicht op de omliggende natuur, wat zorgt voor een bijzonder verblijfskarakter.

Wat maakt het project bijzonder?
Het gebouw is niet alleen visueel uniek door zijn ronde vorm en organische inpassing in het landschap, maar ook structureel vooruitstrevend. De hybride draagstructuur in hout en staal maakt alle binnen- en buitenwanden niet-dragend, wat zorgt voor maximale indelingsvrijheid en toekomstige aanpasbaarheid. Het project is een piloot binnen de Green Deal Circulair Bouwen van de Vlaamse Overheid, waarbij niet alleen nieuwe materialen biogebaseerd en demonteerbaar zijn, maar ook bestaande materialen uit sloop integraal hergebruikt worden. Zo krijgen dakleien een nieuw leven als gevelbekleding, en worden oude kasseien herwerkt tot toegankelijk padmateriaal.

Uitdagingen en hoe BIM hierbij hielp
Het unieke ontwerp bracht meerdere technische uitdagingen met zich mee:
• De complexe geometrie van de halfronde trappen, waarvan één trapboom recht en de andere gebogen is.
• De dragende structuur, waarbij houten balken overspannen van een CLT-kern naar drie stalen ringen zonder tussenliggende dragende muren.
• Willekeurig geplaatste kolommen rondom het gebouw, die toch een structureel logische opbouw moesten behouden.
Door de inzet van Tekla Structures in een BIM-omgeving konden deze uitdagingen succesvol getackeld worden:
• Het modelleren van de gebogen trappen en leuningdetails (zoals het draadnet met oogbouten) werd volledig in 3D voorbereid, inclusief clashdetectie.
• Dankzij parametrisch modelleren konden de houten balken en stalen ringen nauwkeurig op elkaar worden afgestemd.
• De willekeurige plaatsing van kolommen werd structureel geverifieerd en visueel afgestemd dankzij realistische visualisaties en coördinatie met andere disciplines via IFC.

Gebruik van Tekla Structures
Tekla Structures werd gebruikt voor het gedetailleerd modelleren van:

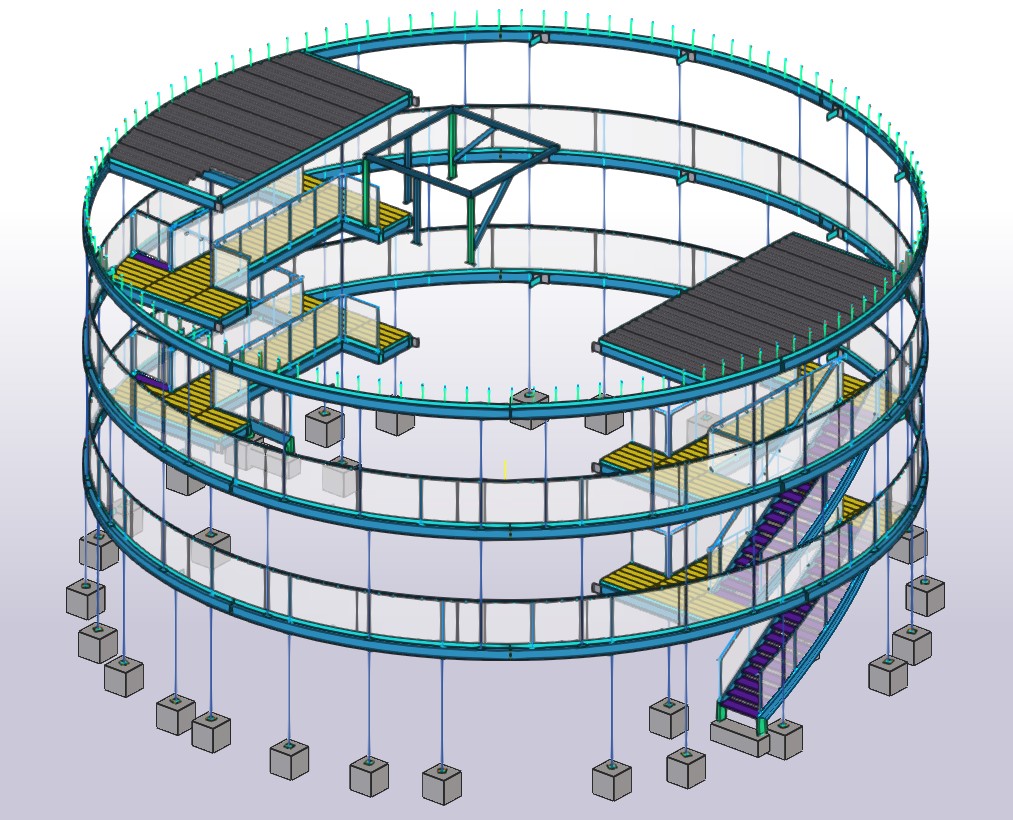

• De volledige stalen draagstructuur (stalen ringen)
• De trappen en hun complexe aansluitdetails
• Leuningen met draadnet en bevestigingsdetails
• Prefab-onderdelen, met automatische aanlevering van stuklijsten en productietekeningen

De modellen vormen bovendien de basis voor de communicatie met de werf en toeleveranciers.

Maakbaarheid van het project
De maakbaarheid staat centraal in het ontwerp- én uitvoeringsproces. Dankzij BIM worden alle onderdelen op voorhand gecoördineerd, zodat faalkosten op de werf tot een minimum beperkt worden. De volledige structuur is ontworpen voor demontage zonder beschadiging, wat het gebouw futureproof maakt. De gebruikte verbindingen zijn omkeerbaar, en alle onderdelen zijn op elementniveau traceerbaar via het materialenpaspoort.

Duurzaamheid
Het project voldoet aan de GRO-duurzaamheidsmeter van de Vlaamse overheid, met een sterke focus op materiaalkeuze, energieprestatie, levensduur en aanpasbaarheid. Naast het hergebruik van bouwmaterialen is het gebouw ontworpen vanuit een low-tech benadering: de brede terrassen rondom bieden natuurlijke zonwering en beperken zo het risico op oververhitting. Een volledige LCA-analyse (levenscyclusanalyse) onderbouwt de keuzes die in ontwerp en uitvoering zijn gemaakt.

Wauw-factor
De combinatie van staal en hout, de subtiele integratie in het landschap én de circulaire ambities maken dit gebouw een echte blikvanger. Elk detail – van de gebogen trappen tot de hergebruikte dakleien – straalt zorg, innovatie en duurzaamheid uit. Dankzij de inzet van Tekla Structures kan dit complexe, circulaire project met uiterste precisie gerealiseerd worden.

Project description – Frans Masereel Center in Kasterlee
Architect: U/Define
Contractor: Vanhout.pro
In collaboration with: Inboco nv.
Project manager: Wouter Schuurmans
Modeler: Roy Hoeven

Description of the project

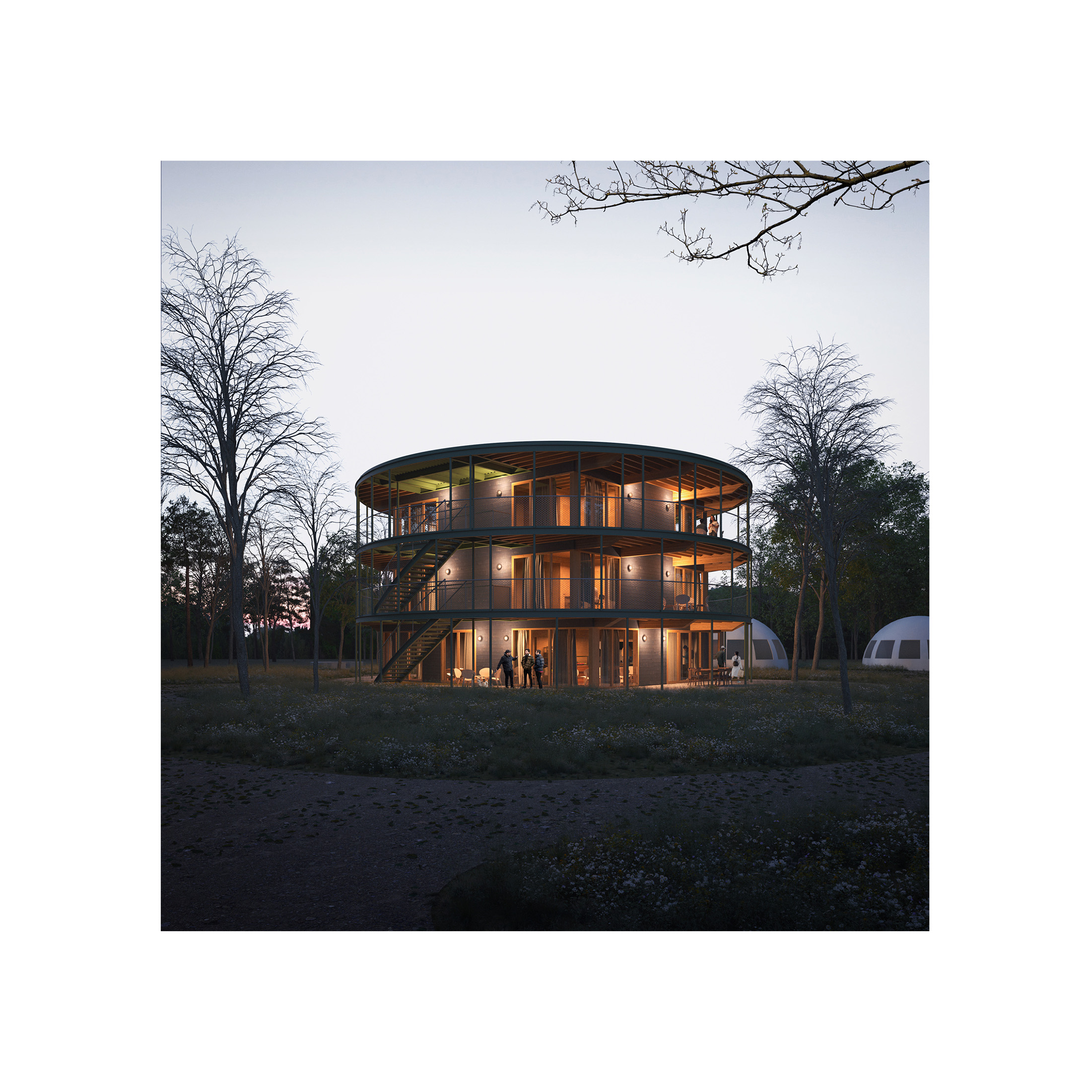

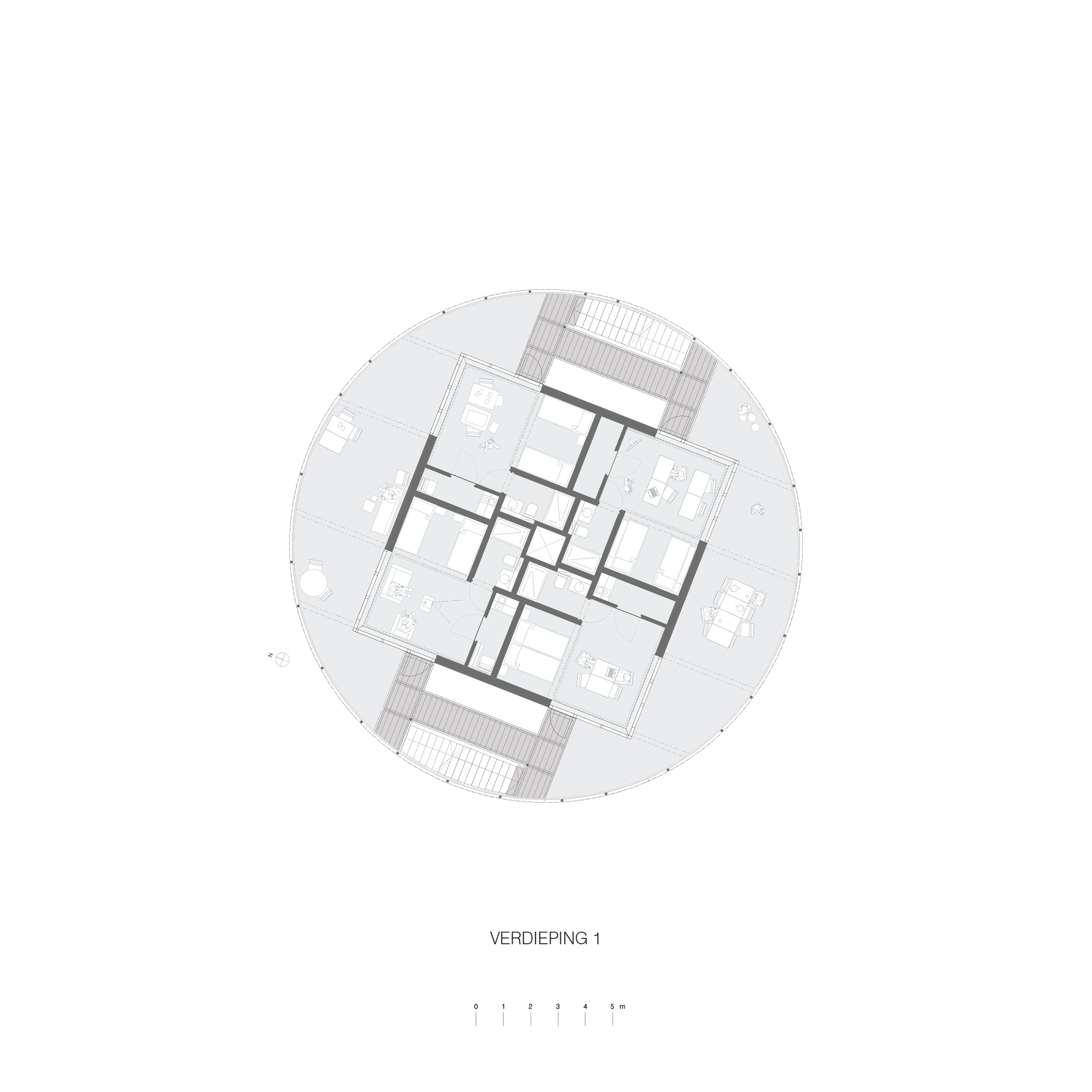

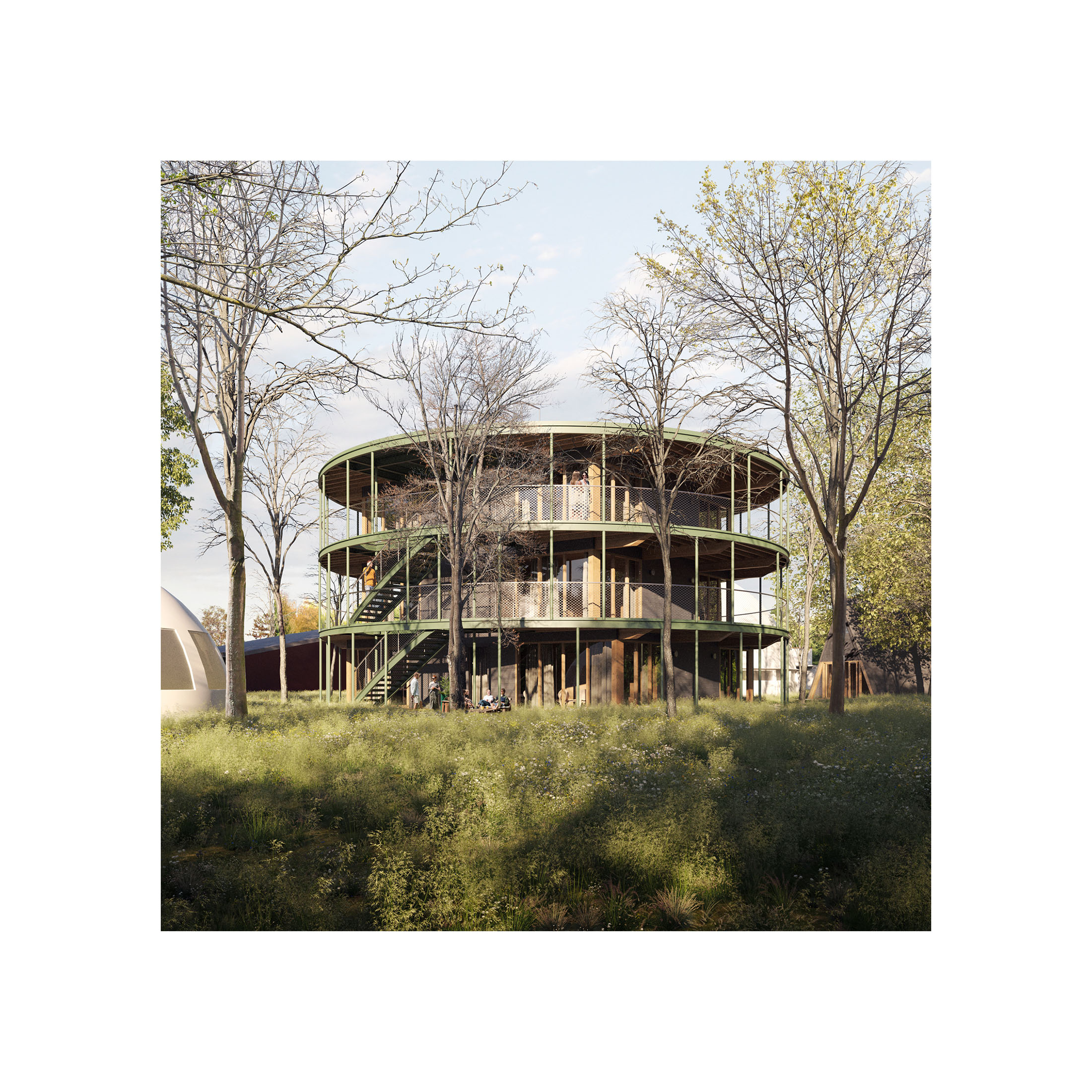

The new building of the Frans Masereel Centrum forms the connecting link between four existing circular buildings in a wooded area in Kasterlee. The building follows a winding path that enters into a dialogue with nature, while at the same time offering tranquility to residents and visitors. With collective facilities on the ground floor and individual residential units on the upper floors, the design creates a harmony between shared use and personal space. Each corner of the building contains a multifunctional space with a view of the surrounding nature, which provides a special residential character.

What makes the project special?

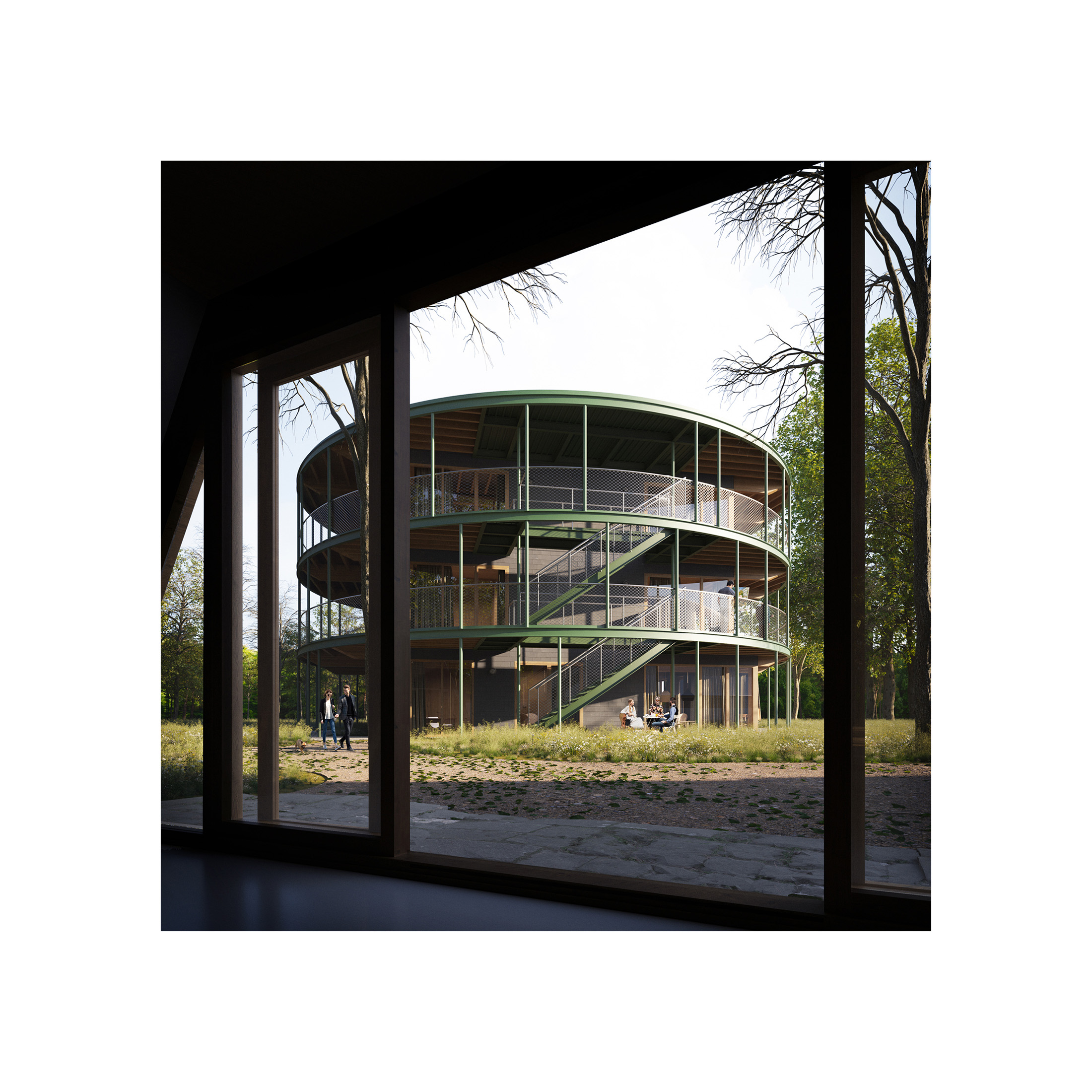

The building is not only visually unique due to its round shape and organic integration into the landscape, but also structurally progressive. The hybrid supporting structure in wood and steel makes all inner and outer walls non-load-bearing, which ensures maximum freedom of layout and future adaptability. The project is a pilot within the Flemish Government’s Green Deal Circular Construction, in which not only new materials are bio-based and demountable, but also existing materials from demolition are fully reused. In this way, roof slates are given a new life as facade cladding, and old cobblestones are reworked into accessible path material.

Challenges and how BIM helped
The unique design posed several technical challenges:

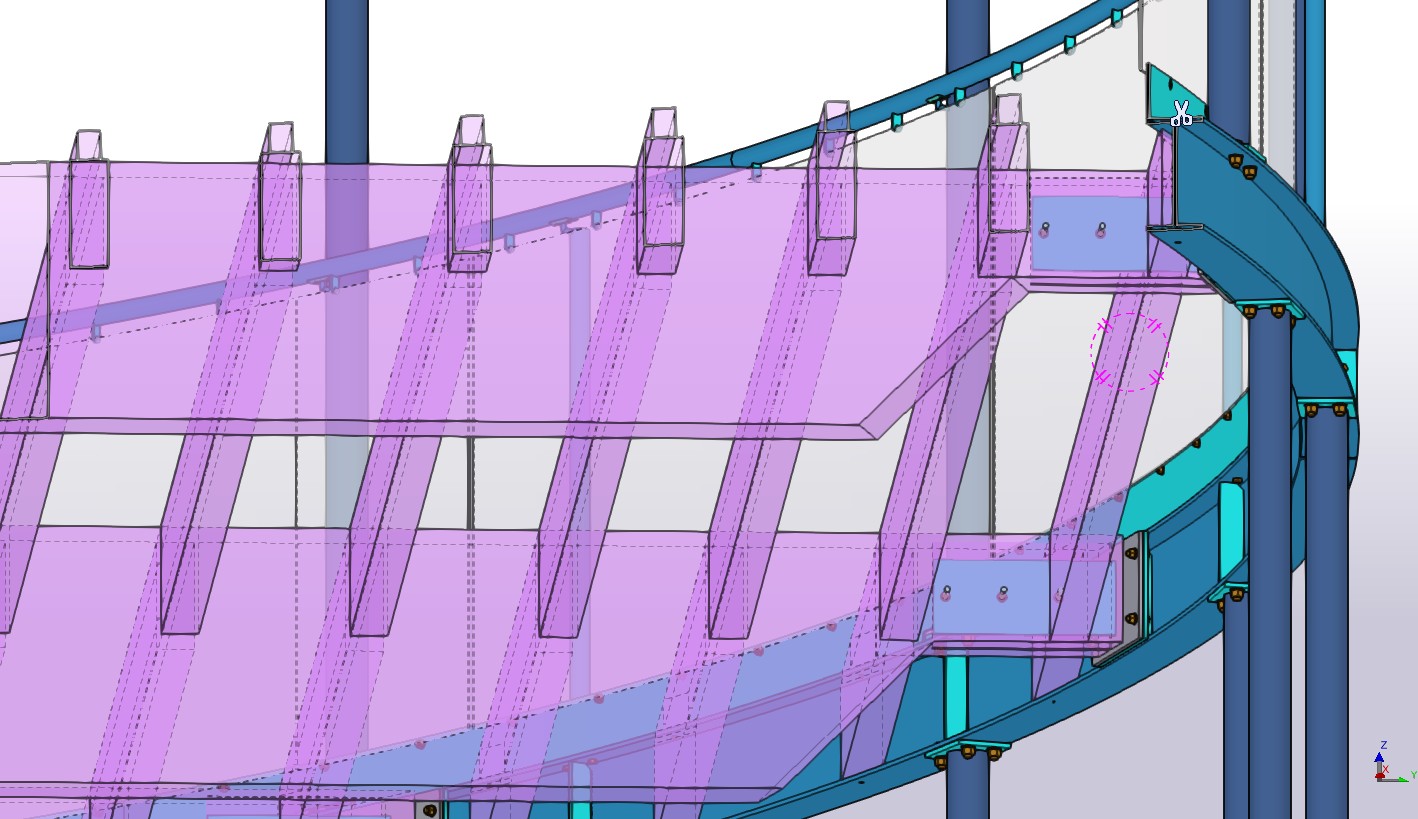

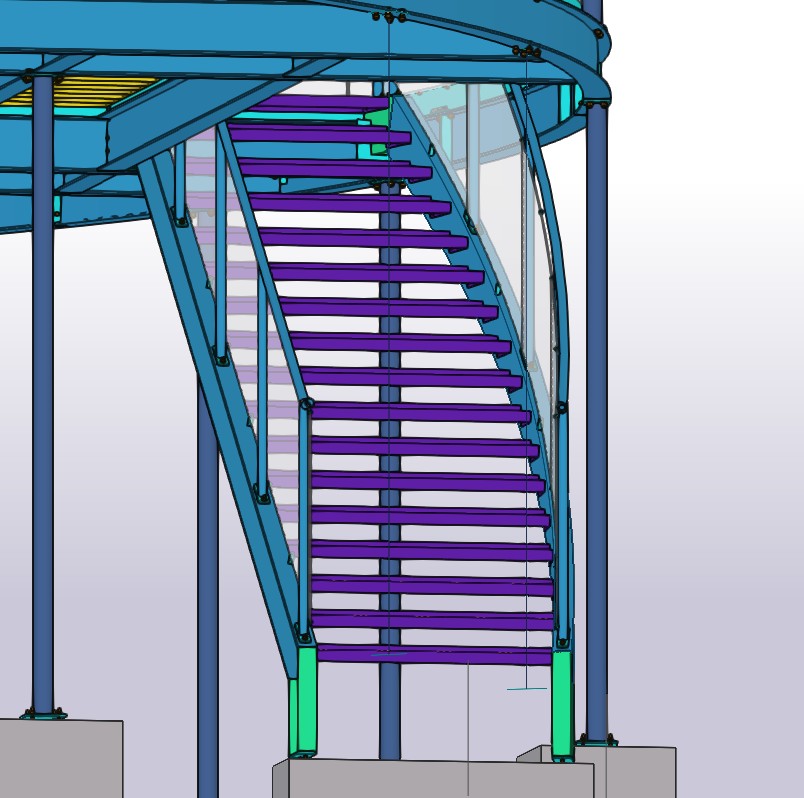

• The complex geometry of the semi-circular stairs, where one stringer is straight and the other curved.

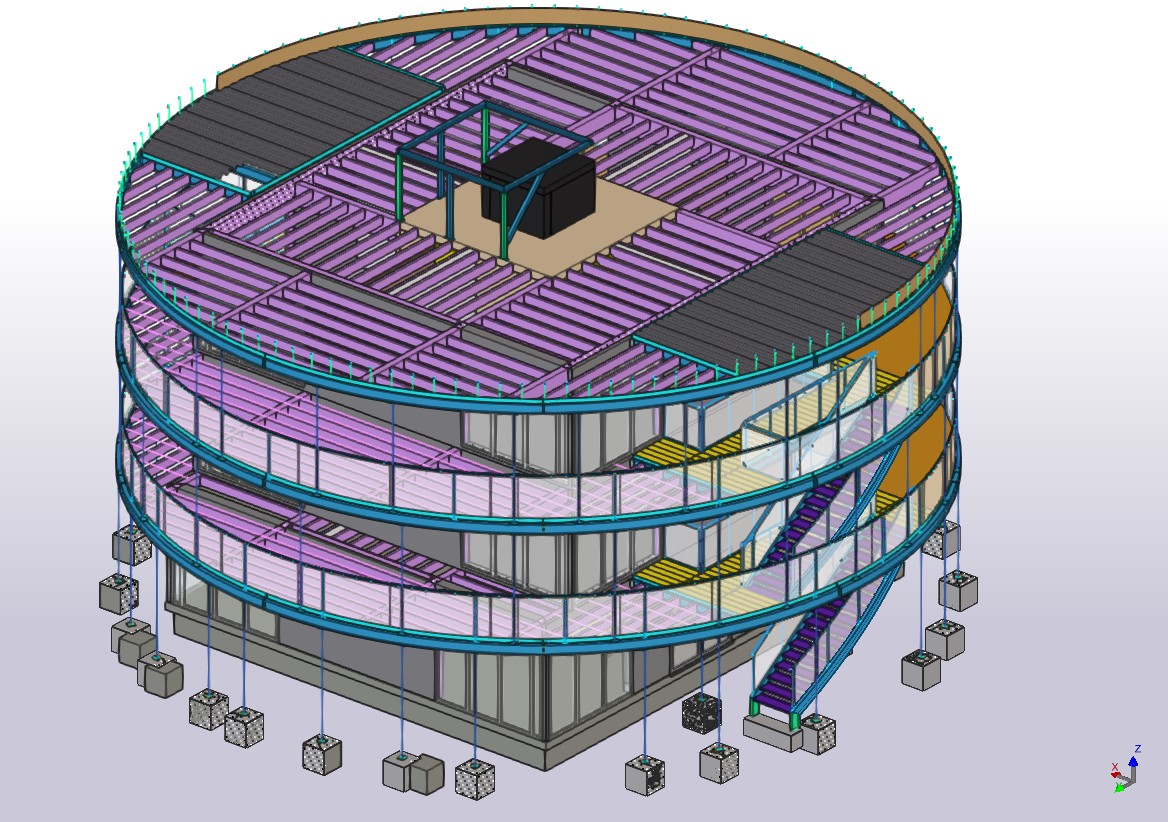

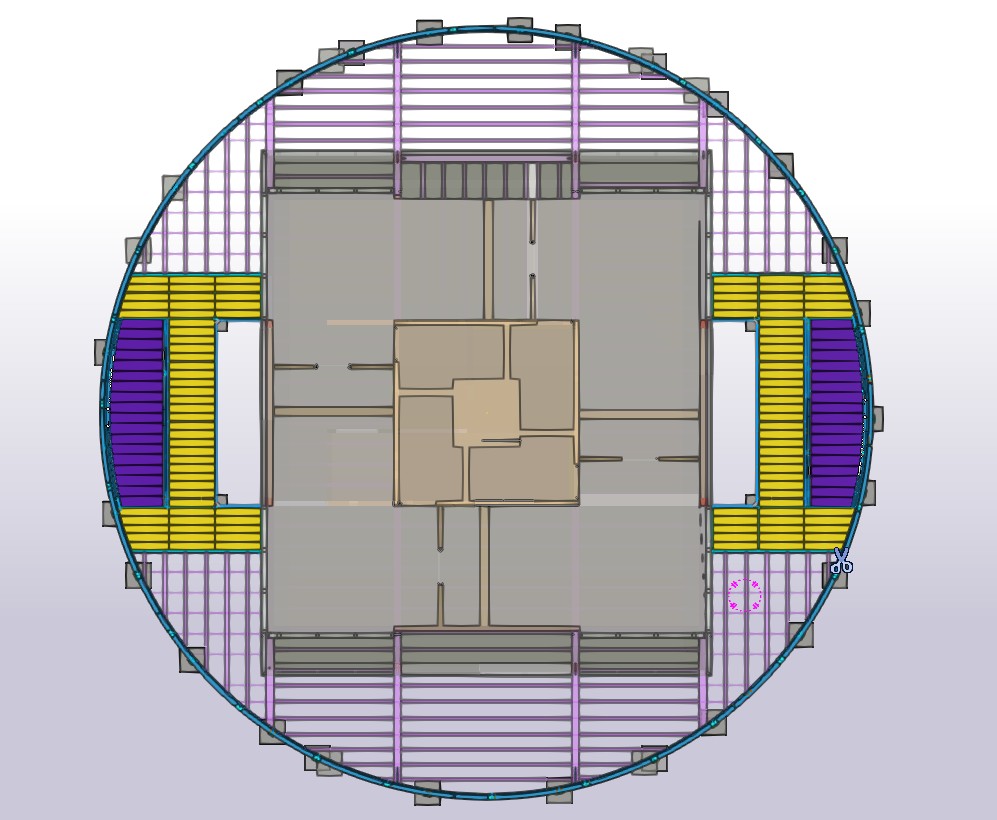

• The load-bearing structure, in which wooden beams span from a CLT core to three steel rings without intermediate load-bearing walls.
• Randomly placed columns around the building, which still had to maintain a structurally logical structure.

By using Tekla Structures in a BIM environment, these challenges could be successfully tackled:

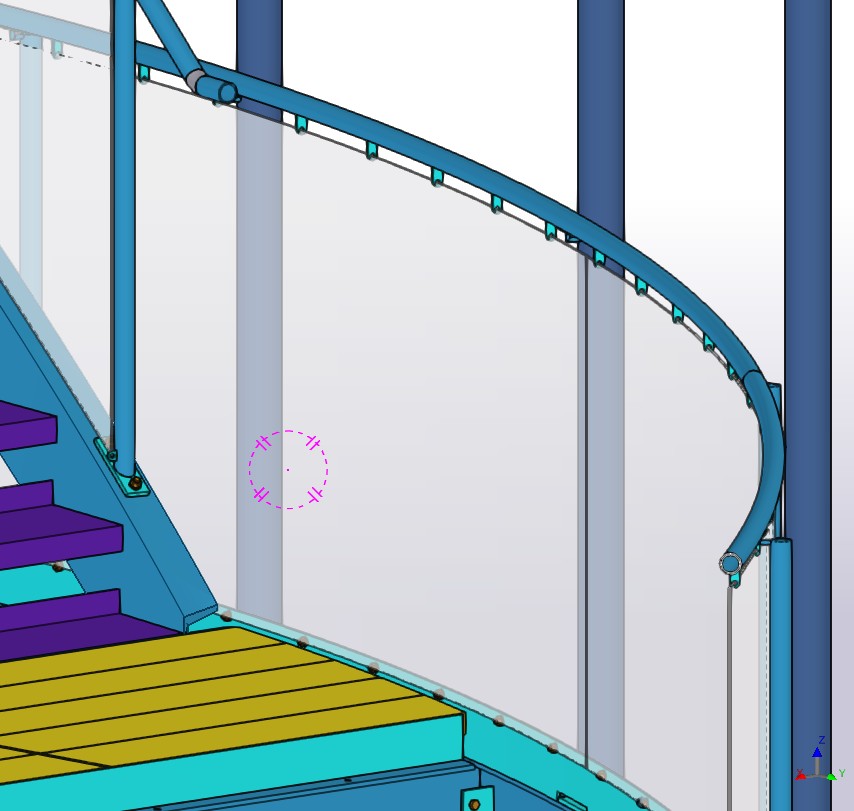

• The modeling of the curved stairs and handrail details (such as the wire net with eye bolts) was fully prepared in 3D, including clash detection.
• Parametric modeling allowed the wooden beams and steel rings to be accurately matched.
• The random placement of columns was structurally verified and visually fine-tuned thanks to realistic visualizations and coordination with other disciplines via IFC.

Using Tekla Structures
Tekla Structures was used for detailed modeling of:
• The complete steel supporting structure (steel rings)
• The stairs and their complex connection details
• Handrails with wire net and fixing details
• Prefab parts, with automatic delivery of parts lists and production drawings

The models also form the basis for communication with the yard and suppliers.

Feasibility of the project
Manufacturability is central to the design and implementation process. Thanks to BIM, all components are coordinated in advance, so that failure costs on site are kept to a minimum. The entire structure is designed for disassembly without damage, making the building future-proof. The connections used are reversible, and all parts are traceable at element level via the materials passport.

Sustainability
The project complies with the GRO sustainability meter of the Flemish government, with a strong focus on material choice, energy performance, lifespan and adaptability. In addition to the reuse of building materials, the building has been designed with a low-tech approach: the wide surrounding terraces provide natural sun protection and thus limit the risk of overheating. A complete LCA analysis (life cycle analysis) substantiates the choices made in design and implementation.

Wow factor
The combination of steel and wood, the subtle integration into the landscape and the circular ambitions make this building a real eye-catcher. Every detail – from the curved stairs to the recycled roof slates – radiates care, innovation and sustainability. Thanks to the use of Tekla Structures, this complex, circular project can be realized with extreme precision.
