Kompleks Hal Promostal
| Kategória | Ipari projektek |
|---|---|
| Év | 2024 |
| Ország | Poland |
| Szervezet | PROMOSTAL Sp. z o.o. Sp. k. |
| Szerző | mgr inż. Jarosław Łuba |
| Társszerzők | mgr inż. Łukasz Skrouba, mgr inż. Justyna Nowikowska, inż. Paweł Stefanowicz, mgr inż Szymon Lubas |
| Ügyfél | PROMOSTAL Sp. z o.o. Sp. k. |
| Az építmény helye | Czarna Białostocka |
| Tags | Tekla StructuresTrimble ConnectSteel |

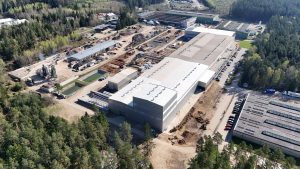

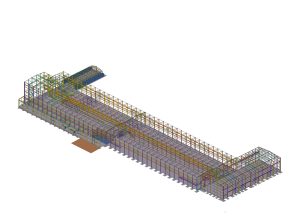

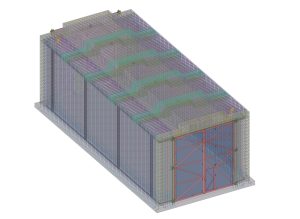

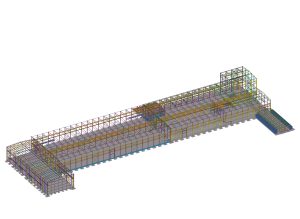

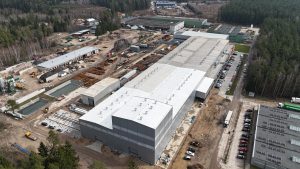

Projekt warsztatowy konstrukcji stalowej kompleksu hal dla spółki Promostal w Czarnej Białostockiej. Kompleks składa się z 5 obiektów. Główną część stanowią 2 hale produkcyjne – przeznaczenie jednej z nich to produkcja konstrukcji stalowych, a drugiej produkcja zbiorników kriogenicznych. W kompleksie znajduje się także hala magazynowa, hala przeznaczona do testów wizualnych oraz segment pomieszczeń technicznych. Konstrukcja hal produkcyjnych składa się z układów ramowych rozstawie 6 m, dachu bezpłatwiowego z kratownic o rozpiętości 26 m. Hale mają wysokość około 15 m, z czym jedna z części posiada wysokość 25 m i jestprzeznaczona do spawania zbiorników w pozycji pionowej. Hale produkcyjne są wyposażone suwnice natorowe w dwóch lub trzech poziomach o udźwigu 5-25 t. Cały kompleks ma powierzchnię około 17 tys. m2
Workshop project of steel construction of a complex of warehouses for the Promostal company in Czarna Białostocka. The complex consists of 5 objects. The main part consists of 2 production halls – the purpose of one of them is the production of steel structures, and the other is the production of cryogenic tanks. The complex also includes a storage hall, a hall for visual testing and a segment of technical rooms. The structure of the production halls consists of frame systems spaced 6 m apart, a free-span truss roof with a span of 26 m. The halls have a height of about 15 m, with one part having a height of 25 m and designed for welding tanks in a vertical position. The production halls are equipped with overhead cranes in two or three levels with a lifting capacity of 5-25 t. The entire complex has an area of about 17,000 sqm.
