Konstrukcja stalowa przekrycia stadionu piłkarskiego

Nazywam się Mateusz Bartos i obecnie jestem studentem na Wydziale Budownictwa Lądowego i Wodnego Politechniki Wrocławskiej. Chciałbym przedstawić swoją pracę magisterską, którą było wykonanie projektu konstrukcji stalowej stadionu piłkarskiego. Moim zadaniem było również uwzględnienie etapów budowy przy obliczeniach oraz analiza konstrukcji w poszczególnych stadiach montażu.

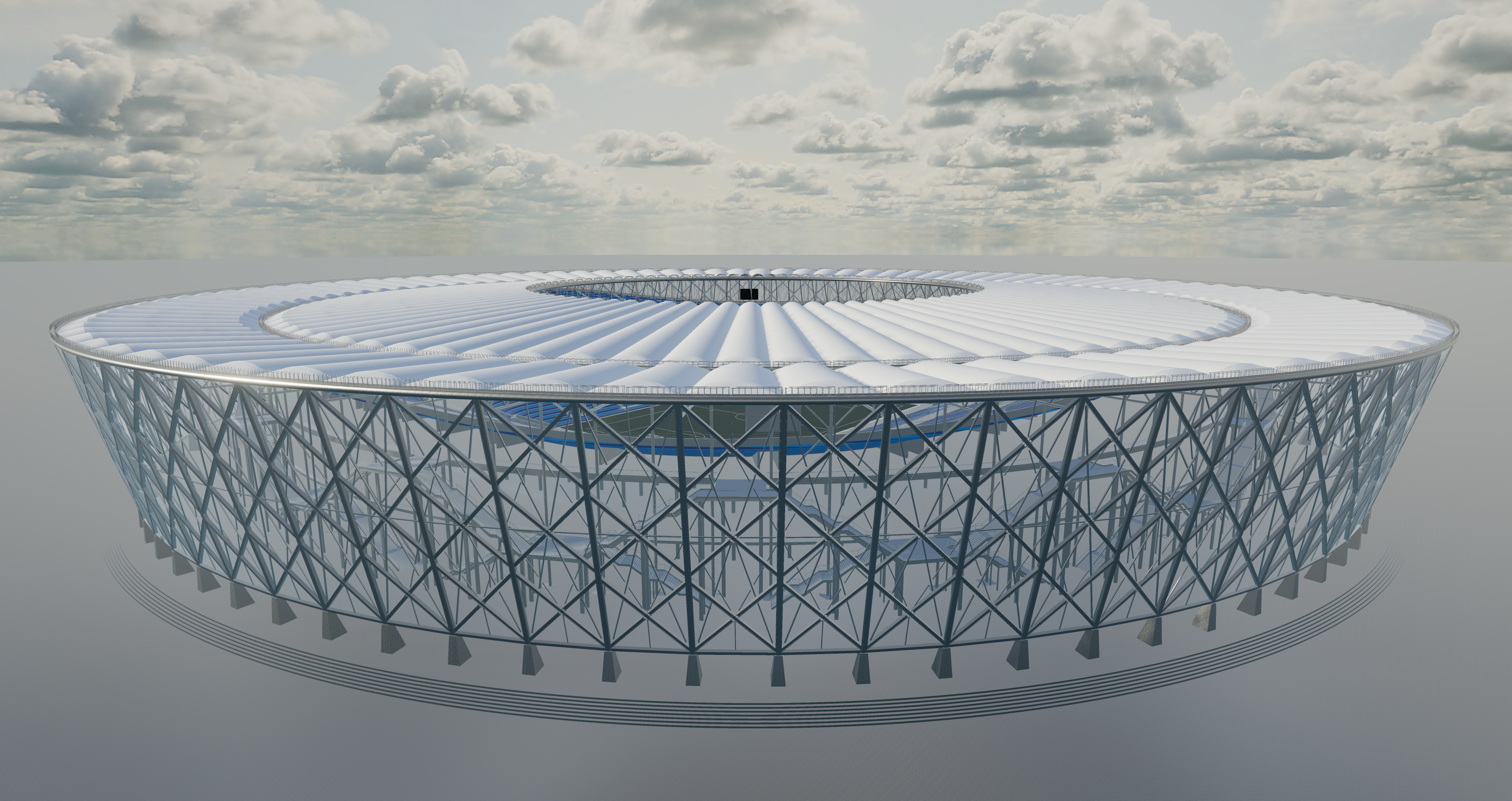

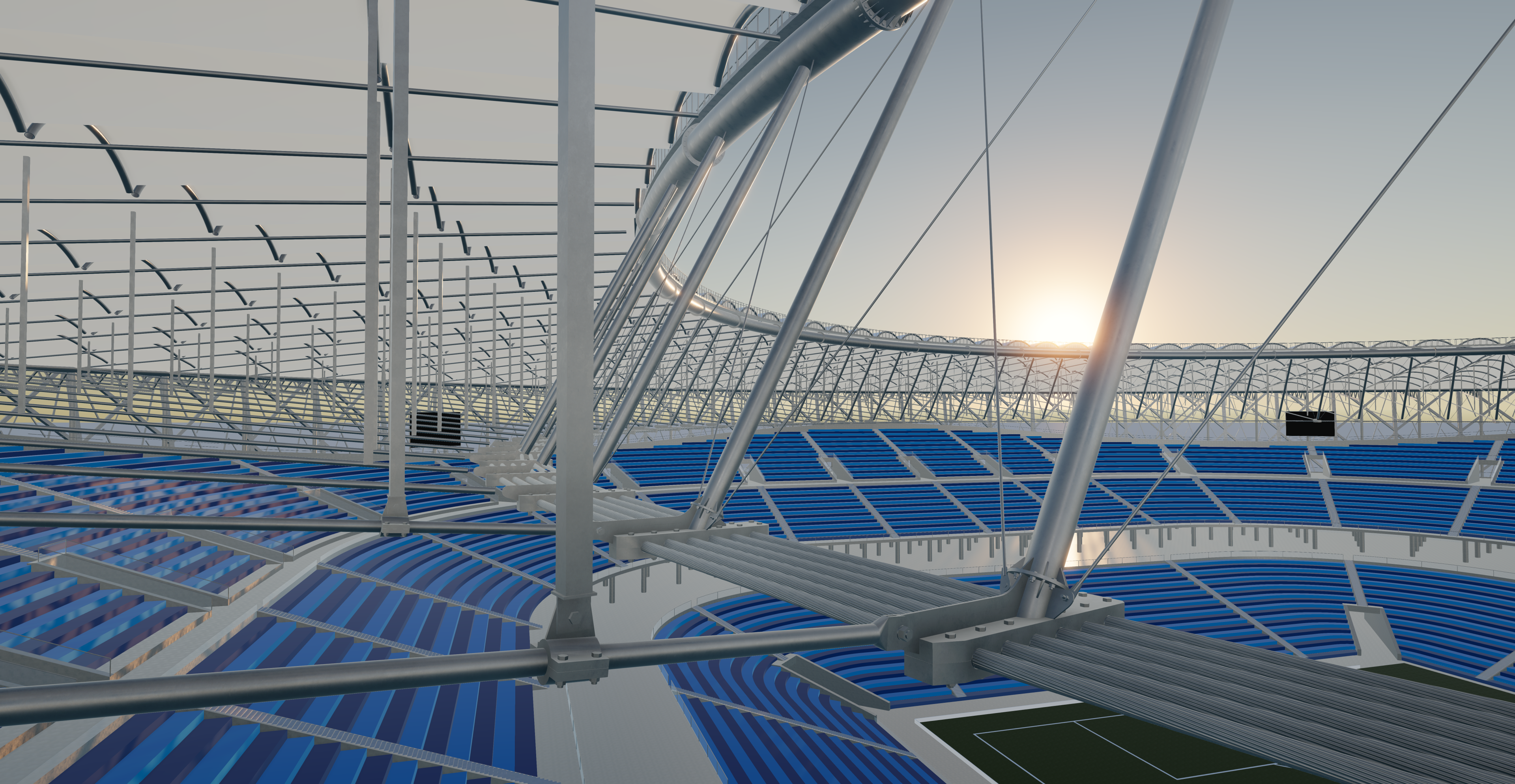

Obiekt jest kołowo symetryczny, a jego średnica zewnętrzna wynosi 390m. Składa się z 90 ram rozmieszczonych w odstępie kątowym równym 4 stopnie. W skład tych ram wchodzą: słupy pośrednie rozmieszczone po okręgu o średnicy 310m, słupy zewnętrzne rozmieszczone po okręgu o średnicy 370m. Na słupach pośrednich oparto pierścień pośredni, zaś na zewnętrznych – pierścień zewnętrzny. Oba pierścienie łączą kratownice o rozpiętości 40m. Ostatni z pierścieni – środkowy, składa się z części dolnej wykonanej z 6 cięgien oraz górnej wykonanej z rur okrągłych, został połączony do pierścienia pośredniego za pomocą cięgien dolnych i górnych, pomiędzy którymi znajdują się słupki rozporowe. Dach wykonany jest z membrany połączonej do łukowych belek rozpiętych pomiędzy ramami.

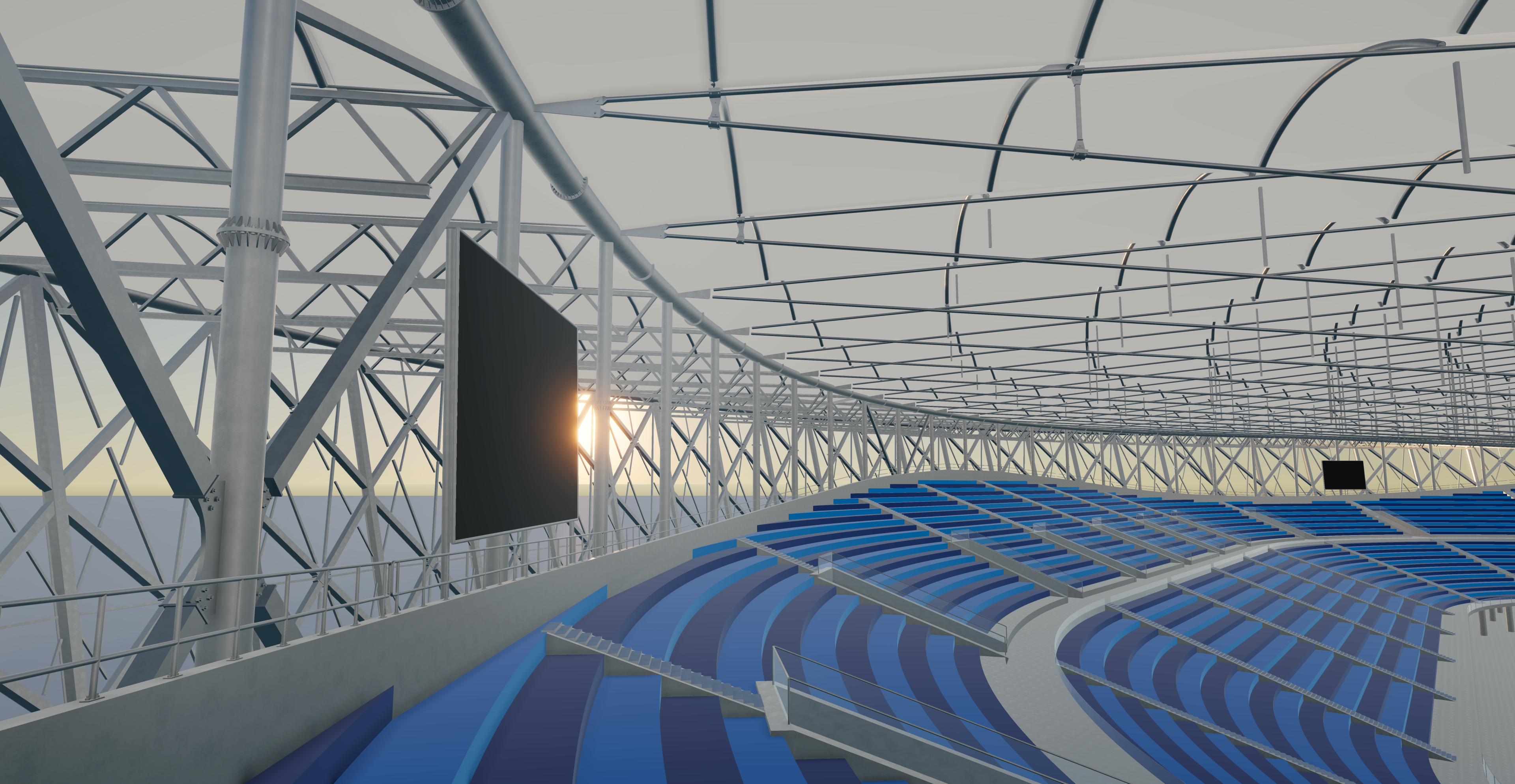

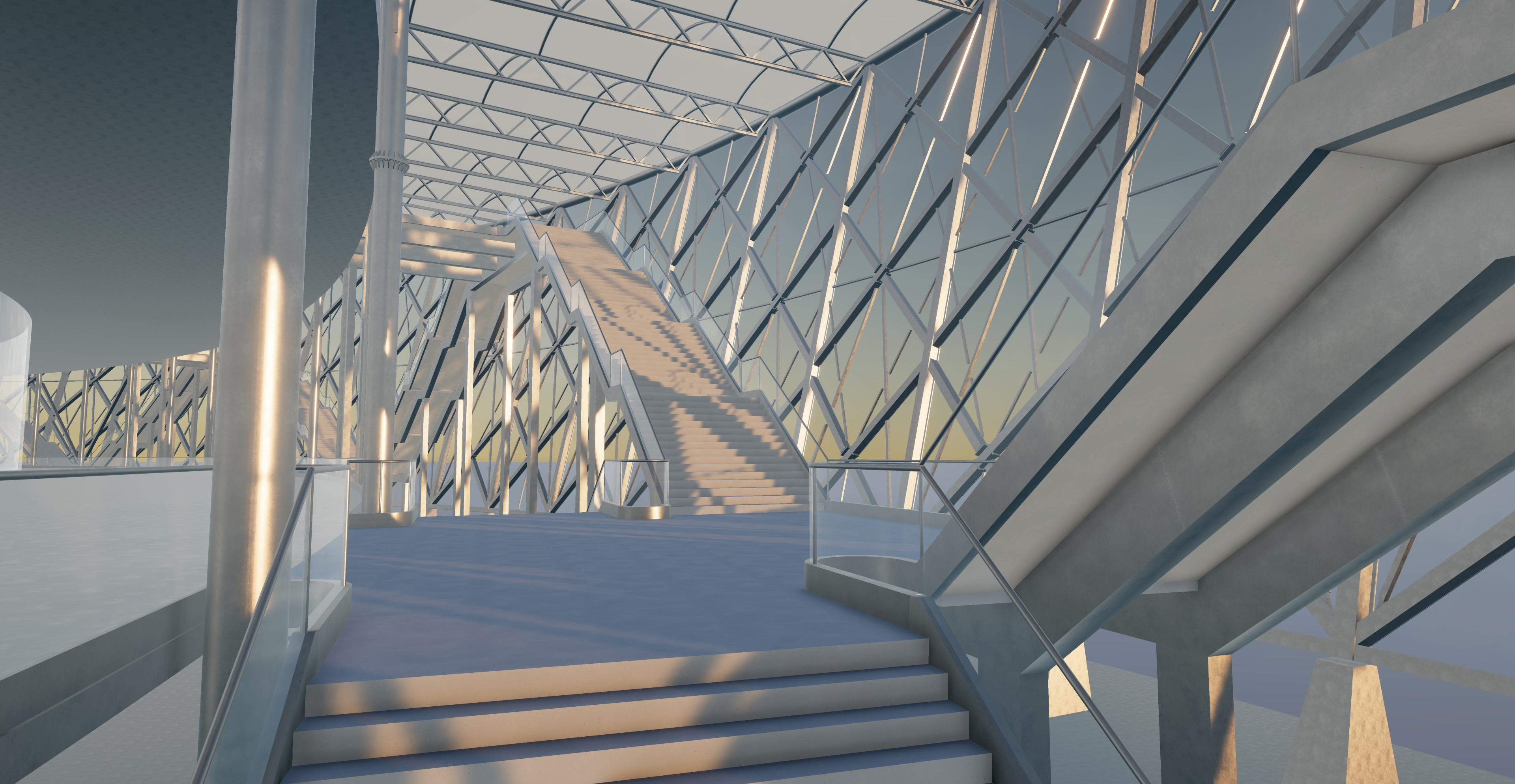

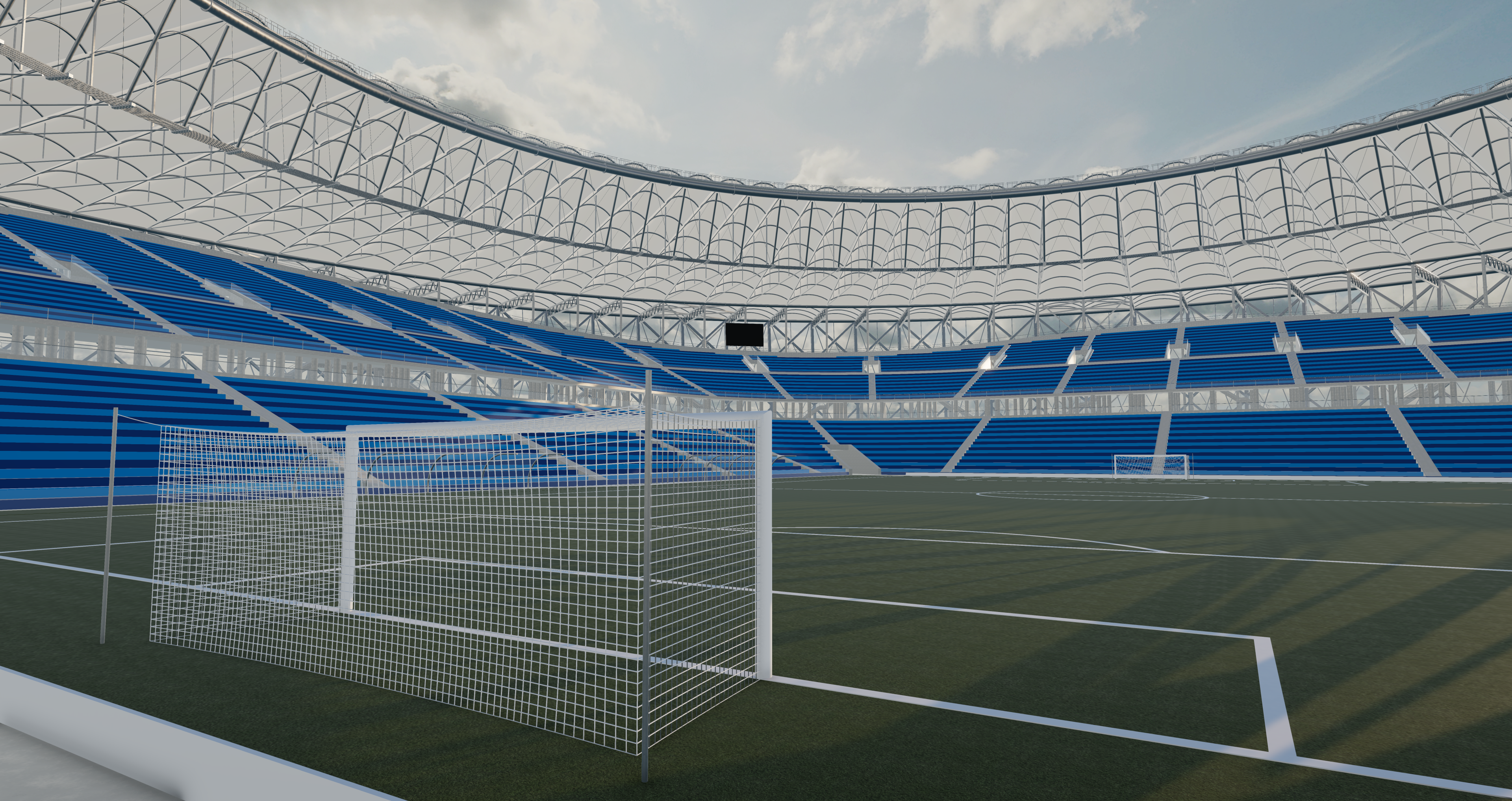

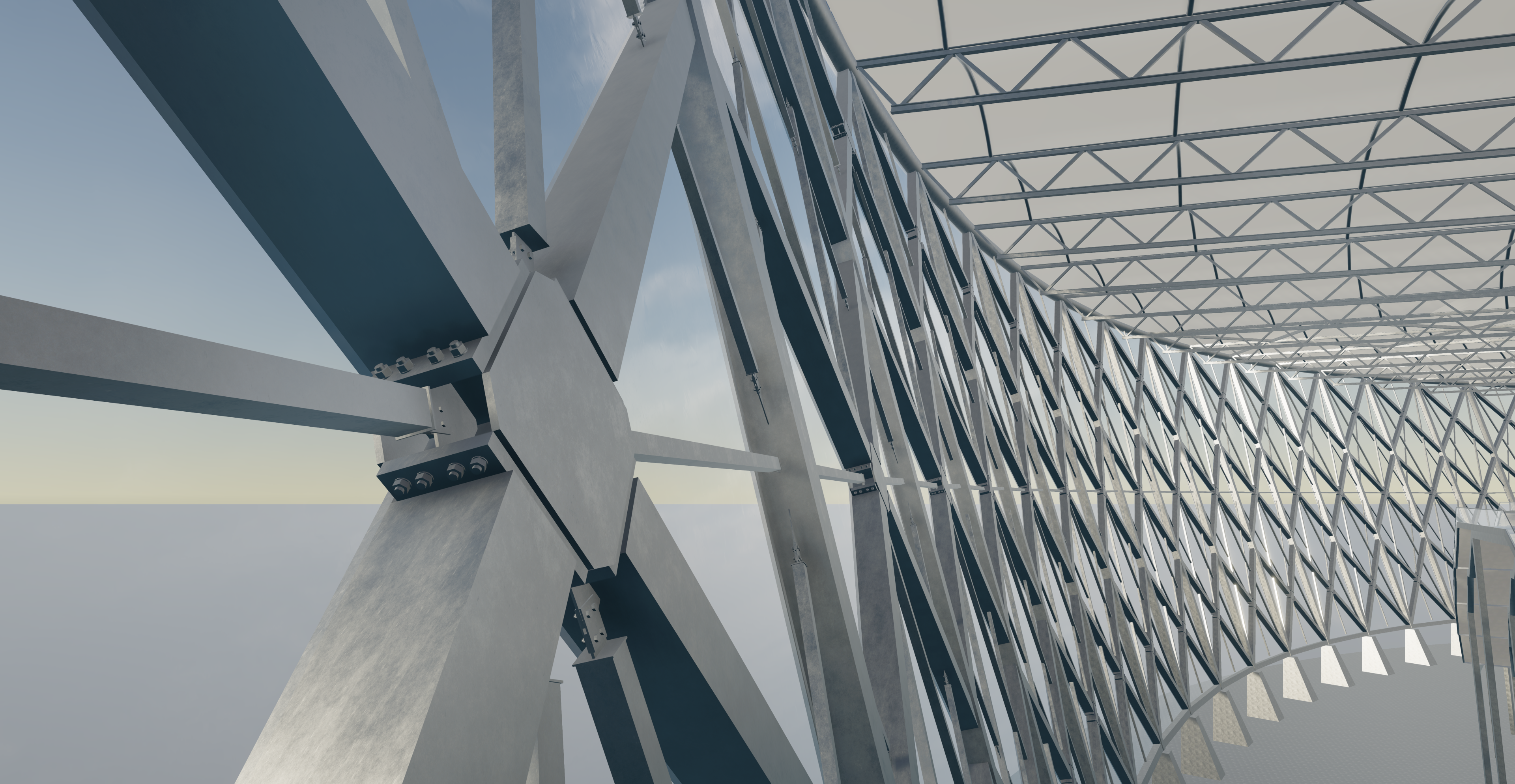

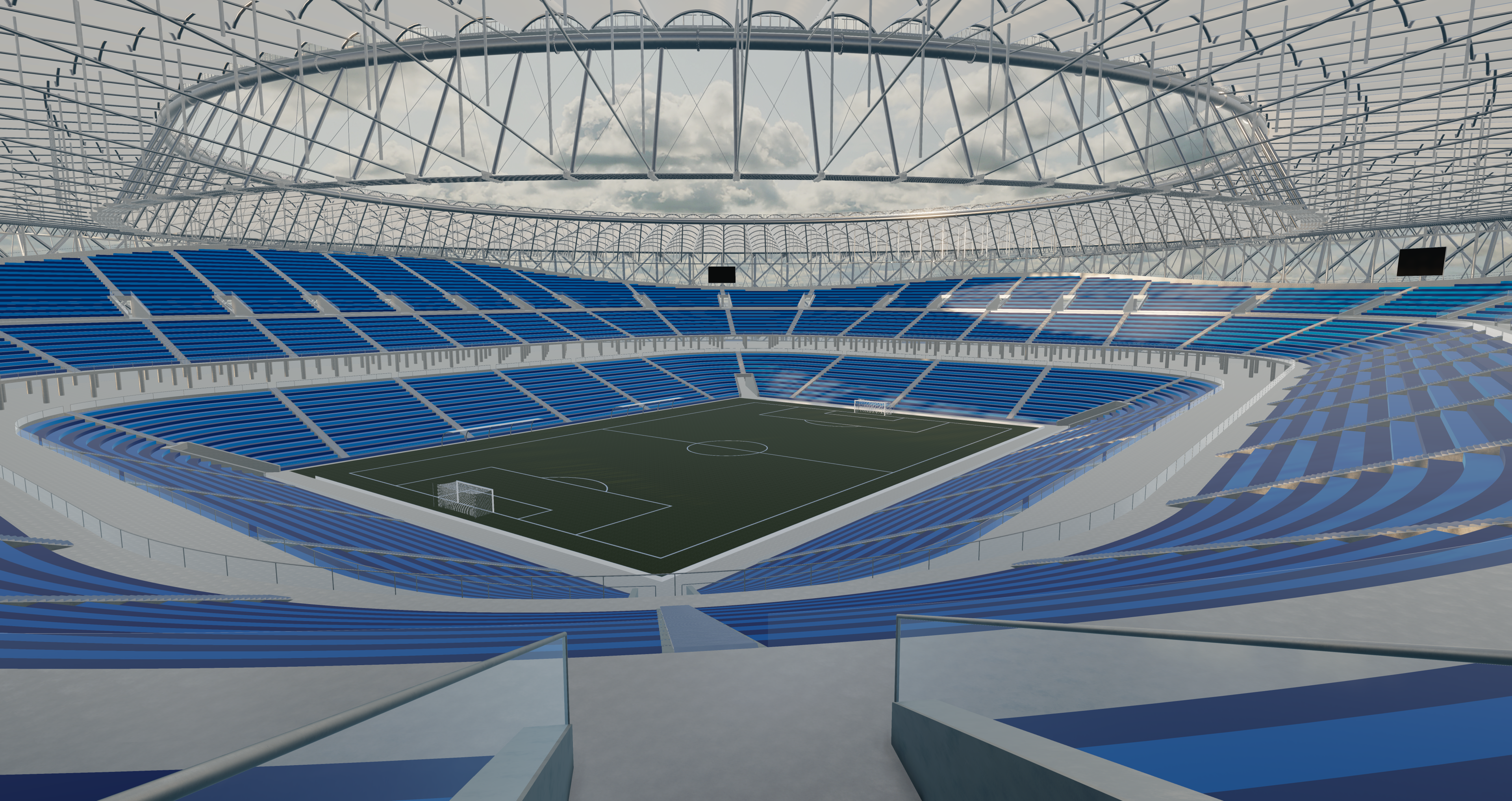

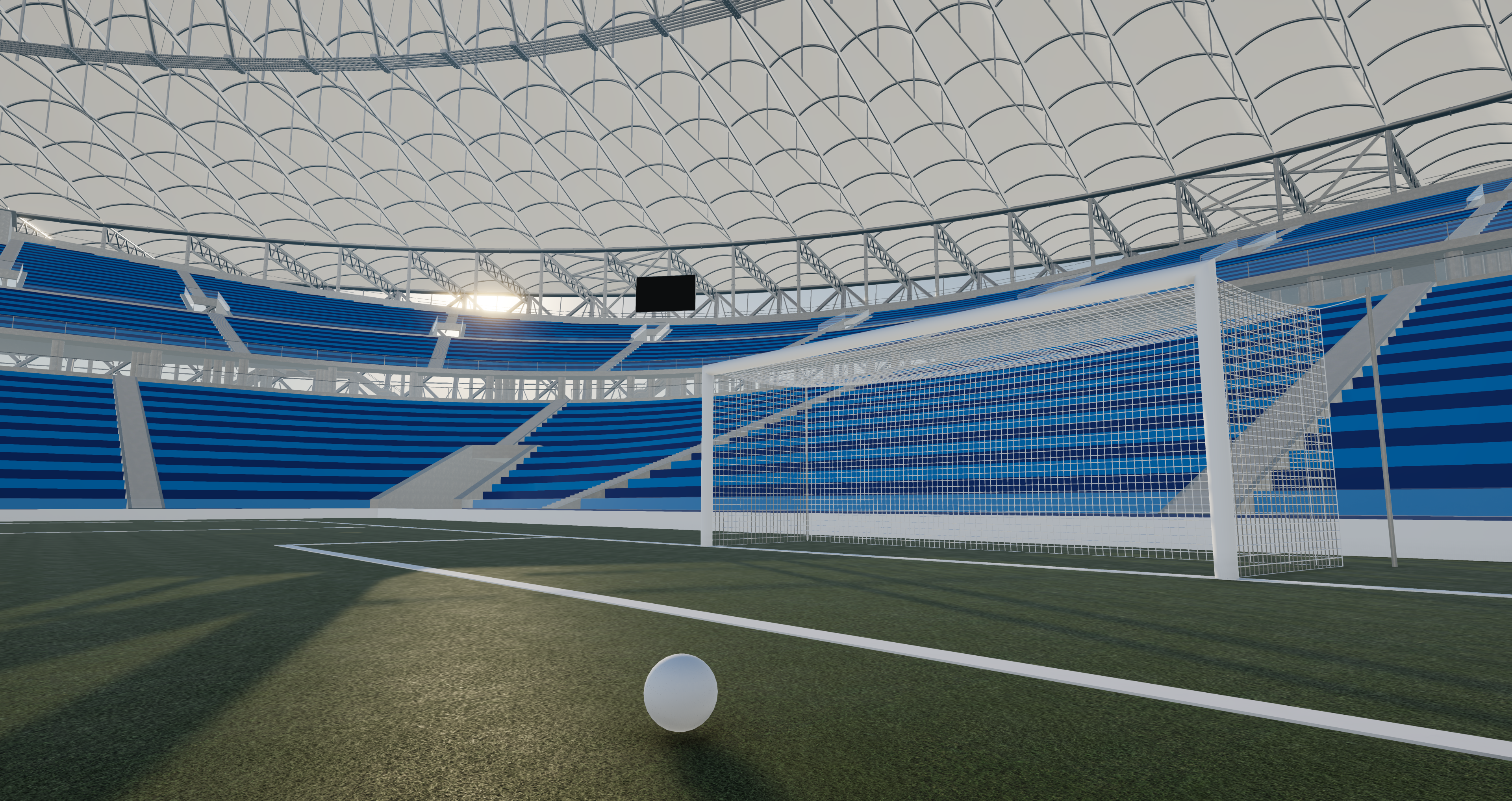

W programie Tekla Structures wykonałem również kompletny model oraz wizualizację prezentującą całość obiektu.
