Multifunkcionális (kézilabda) csarnok

Category	Sport and Recreation
Year	2021
Country	Hungary & Romania
Organization	Vázterv Kft.
Project partners	EXON 2000 Kft, Hajós Építész Iroda
Author	Vázterv Kft.
Co-authors	Szalai László, Inokai Zsolt, Bérczi Balázs, Szilágyi Virgil, Madai Melinda
Client	WEST HUNGÁRIA BAU KFT.
Place of construction	Szeged, Felső Tisza-Part 35. szám
Tags

A 2022-es férfi kézilabda-Európa-bajnokság egyik helyszíneként szolgáló Multifunkcionális (kézilabda) csarnok acélszerkezetével jelenentkezünk a TEKLA AWARDS 2021 pályázatra.
Az épületkomplexum az alábbi három, tartószerkezetileg egymástól megkülönböztethető részre osztható:
• Nagy csarnok (Aréna) rész (N1-N18-NA-NN raszterek közötti rész)
• Kis csarnok (Edző pálya) épületrész (K1-K4-KA-KL raszterek közötti rész)
• Akadémia épületrész (AA-AG-A1-A7 raszterek közötti rész)
Edzőpálya épületrész:
Az acélszerkezetű tetőszerkezet befogott vasbeton oszlopokon támaszkodó kéttámaszú rácsos tartókból készül. A szerkezeti fesztáv 47,7 m, főtartó kiosztás 6,0 m.
Aréna épületrész:
A küzdőtér tartószerkezetét a befogott vasbeton oszlopokon támaszkodó kéttámaszú , síkbeli, acél rácsos tartók alkotják. A rácsos tartók alsó övei vízszintesek, felső övei íves kialakításúak. Alsó öv magassága +21.23 m. A tartó oszlopok elméleti távolsága a merőleges koordináta rendszerben 77,7 m, az oszlopok távolsága 8,5 m. A rácsos tartók magassága középen 6750 mm, a szélen 2100 mm, szelvény tengelyben mérve . A rácsos tartók alsó öve támaszkodik a vasbeton oszlop felső síkján. A rácsos tartó felső övei a tetőlejtésnek megfelelően vannak szerkesztve.

We are applying for the TEKLA AWARDS 2021 competition with the steel structure of the Multifunctional (Handball) Hall, which serves as one of the venues for the European Men’s Handball Championship 2022.
The building complex can be divided into the following three structurally distinguishable parts:
• Large hall (Arena) part (part between N1-N18-NA-NN rasters)
• Small hall (Coach track) part of the building (part between K1-K4-KA-KL rasters)
• Academy part (part between AA-AG-A1-A7 rasters)
Training ground part of the building:

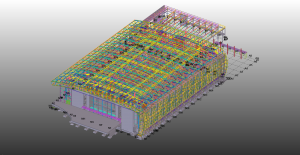

The steel-roofed structure is made of two-girder girders resting on clamped reinforced concrete columns. The structural span is 47.7 m, the main girder layout is 6.0 m.
Arena part of the building:

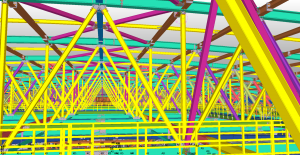

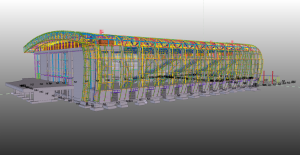

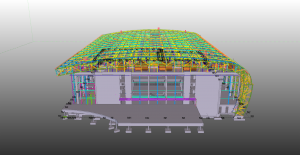

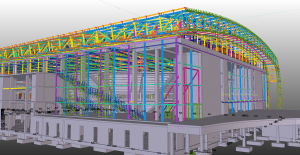

The supporting structure of the arena consists of two-support, planar, steel lattice girders resting on the clamped reinforced concrete columns. The lower belts of the lattice girders are horizontal and the upper belts are curved. Lower belt height +21.23 m. The theoretical distance of the supporting columns in the perpendicular coordinate system is 77.7 m, the distance of the columns is 8.5 m. The height of the lattice girders is 6750 mm in the middle and 2100 mm at the edge, measured in the section axis. The lower belt of the truss girders rests on the upper plane of the reinforced concrete column. The upper belts of the truss girder are constructed according to the roof pitch.
