De Wissen

Categorie	Publieke projecten
Jaar	2025
Land	Benelux
Organisatie	Wuco
Auteur	Johny Willen
Plaats van constructie	Dilsen Stokkem
Tags	Tekla StructuresSteel

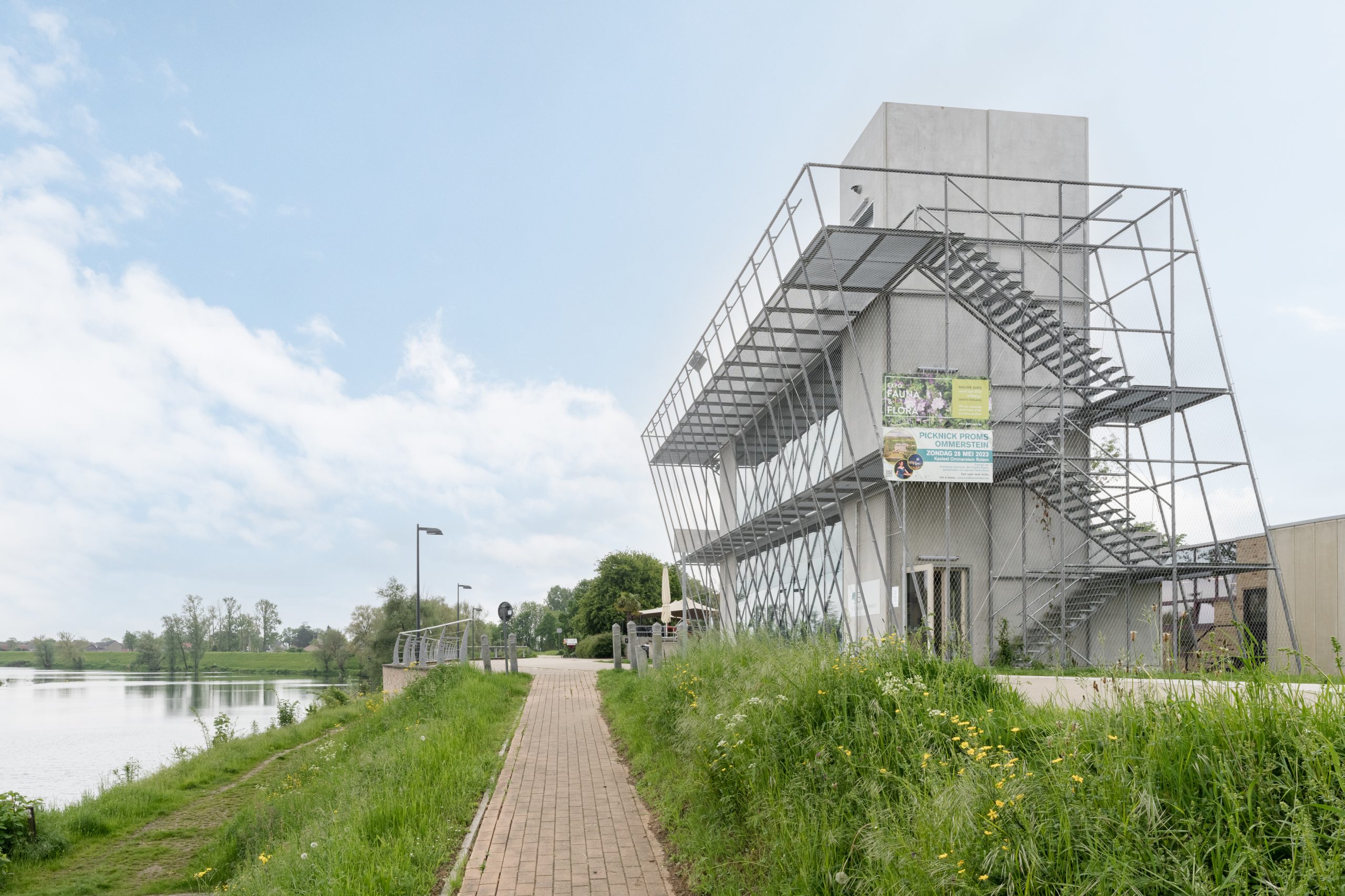

Voor Visitor Center ‘De Wissen’, gelegen in Dilsen-Stokkem voorzag Wuco de staalstructuur omwikkeld met RVS kabelgaas, de twee toegangstrappen met afsluitbare toegangspoorten en het uitkijkplatform dat een panoramisch uitzicht biedt over de prachtige Maasvallei. Dankzij de aangebrachte klimplanten tegen het kabelgaas zal de achterzijde van het gebouw visueel opgaan in de omgeving.

Opmeting
De samenwerking binnen dit project startte met het ontvangen van het IFC-model van de opdrachtgever. Op basis daarvan werkten wij een voorstel uit richting de architect, waarin zowel de opbouwvolgorde van de staalstructuur als de montagelogica theoretisch werd uitgetekend. De architecten ontvingen meerdere IFC-modellen en 3D-visualisaties, die hen hielpen om onze visie op de uitvoering beter te begrijpen. Deze visuele communicatie leidde tot een waardevolle wisselwerking waarbij we het ontwerp samen konden optimaliseren. Nadat de belangrijkste koppelingen en details vastlagen, voerden we ter plaatse een nauwkeurige opmeting uit met behulp van ons 3D-meettoestel. De effectieve toestand van de bouw werd afgezet tegen de theoretische afmetingen, zodat een perfecte aansluiting gegarandeerd kon worden. Ook externe partijen, zoals de leverancier van de valbeveiligingsnetten, werkten op basis van ons IFC-model om maatwerk te garanderen. Aan weerszijden van het gebouw werden trappenhallen en een uitkijkplatform voorzien van maatwerkroosters. De afstemming en integratie hiervan vereisten nauwe communicatie met de betrokken leveranciers. Om het architecturale beeld niet te verstoren, werd gekozen voor verzonken bevestigingen in plaats van standaard roosterklemmen – een aanpak die maatwerk, precisie en samenwerking combineerde.

Innovatief gebruik van Trimble Software
De staalstructuur rondom het gebouw bestaat grotendeels uit stalen buizen met een totaalgewicht van circa 12T. De structuur moest vak per vak opgebouwd worden zodat deze als een ‘jas’ rond de bestaande betonbouw geplaatst werd. Hiervoor was een nauwkeurige afstemming van alle koppelingen en secties nodig. Dit was een grote uitdaging binnen dit project. Elk knooppunt moest juist zitten. Een afwijking in één element zou meteen gevolgen hebben voor alle aansluitende delen. Dankzij de slimme inzet van de Tekla-software konden we de verbindingen van de componenten perfect voorbereiden.

Maakbaarheid

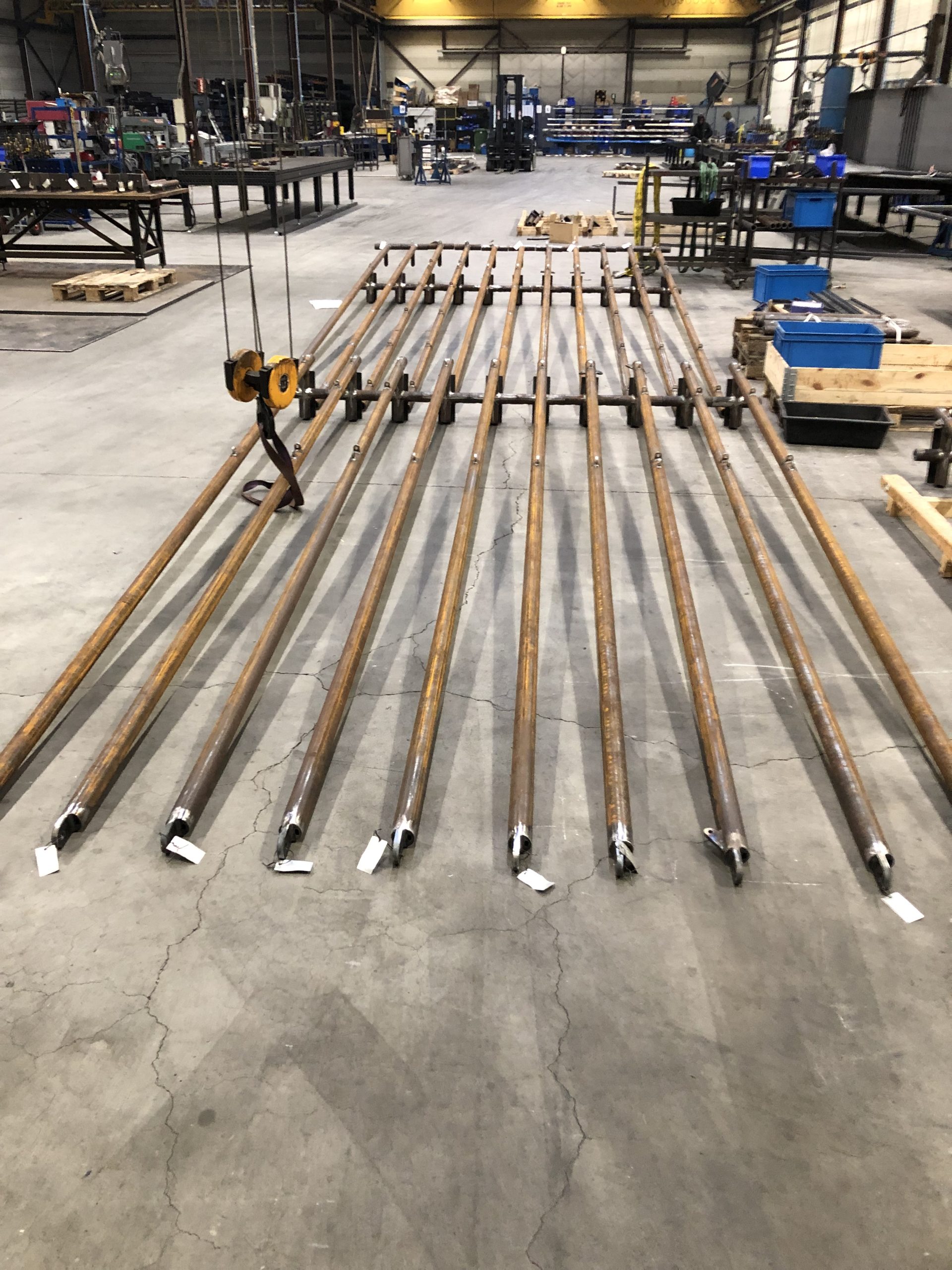

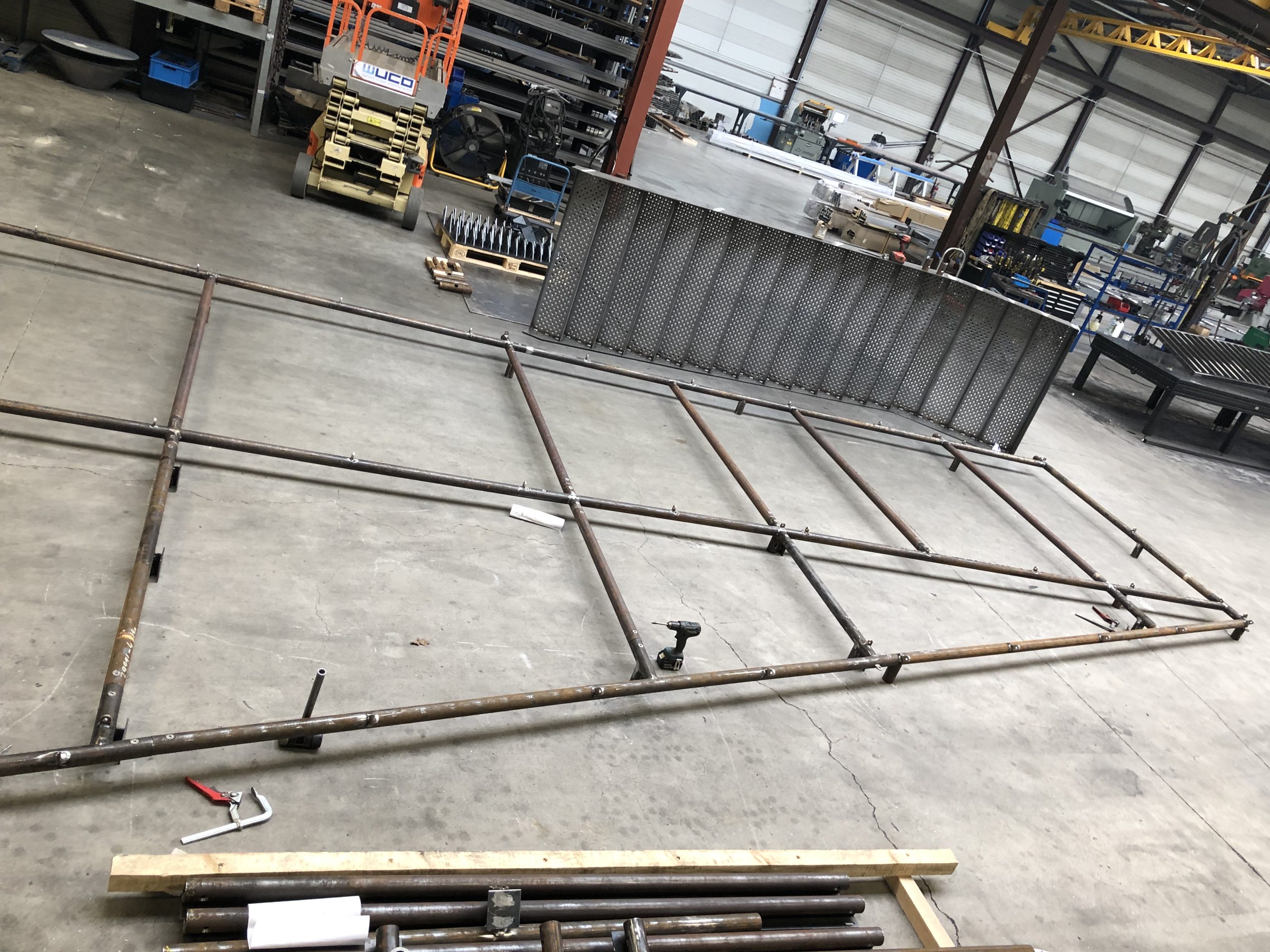

De structuur moest sectie per sectie gemaakt worden omdat de volgorde van het ontwerp gerespecteerd moest blijven. Op productieniveau werd dit al volledig samengesteld. Zo konden we de koppelingen controleren, toleranties finetunen en eventuele productiefoutjes uitsluiten. Dankzij deze voorbereiding verliep de montage op de werf bijzonder vlot. Het volledige staalvolume moest perfect op elkaar aansluiten, wat een enorme uitdaging was en waar tijdens de ontwerpfase al rekening mee gehouden moest worden. Bevestigingspunten werden bewust verzonken aangebracht om een strak resultaat te bekomen zonder zichtbare boutkoppen. Tijdens het montageproces werd de structuur sectie per sectie opgebouwd op de grond en vervolgens in z’n geheel met een kraan tegen het gebouw geplaatst.. De positie van de eerste sectie is volledig bepalend voor het passen en aansluiten van de daaropvolgende secties. Daarom zijn de bevestigingspunten met de nodige precisie uitgezet. De eerste sectie bepaalde vervolgens de volledige richting van het gebouw. De eerste sectie en de eerste bevestigingspunten bepaalde de volledige richting van het gebouw. Het eindresultaat is een stalen omhulling die het gebouw volledig rondom omvat.

Duurzaamheid
Alle gebruikte staalonderdelen werden volledig thermisch verzinkt. Deze corrosiewerende behandeling verlengt niet de levensduur aanzienlijk, maar garandeert ook een onderhoudsarm gebruik in weer en wind – essentieel voor een gebouw dat aan de rand van een natuurgebied staat en permanent wordt blootgesteld aan verschillende weerelementen.

Wauw-factor

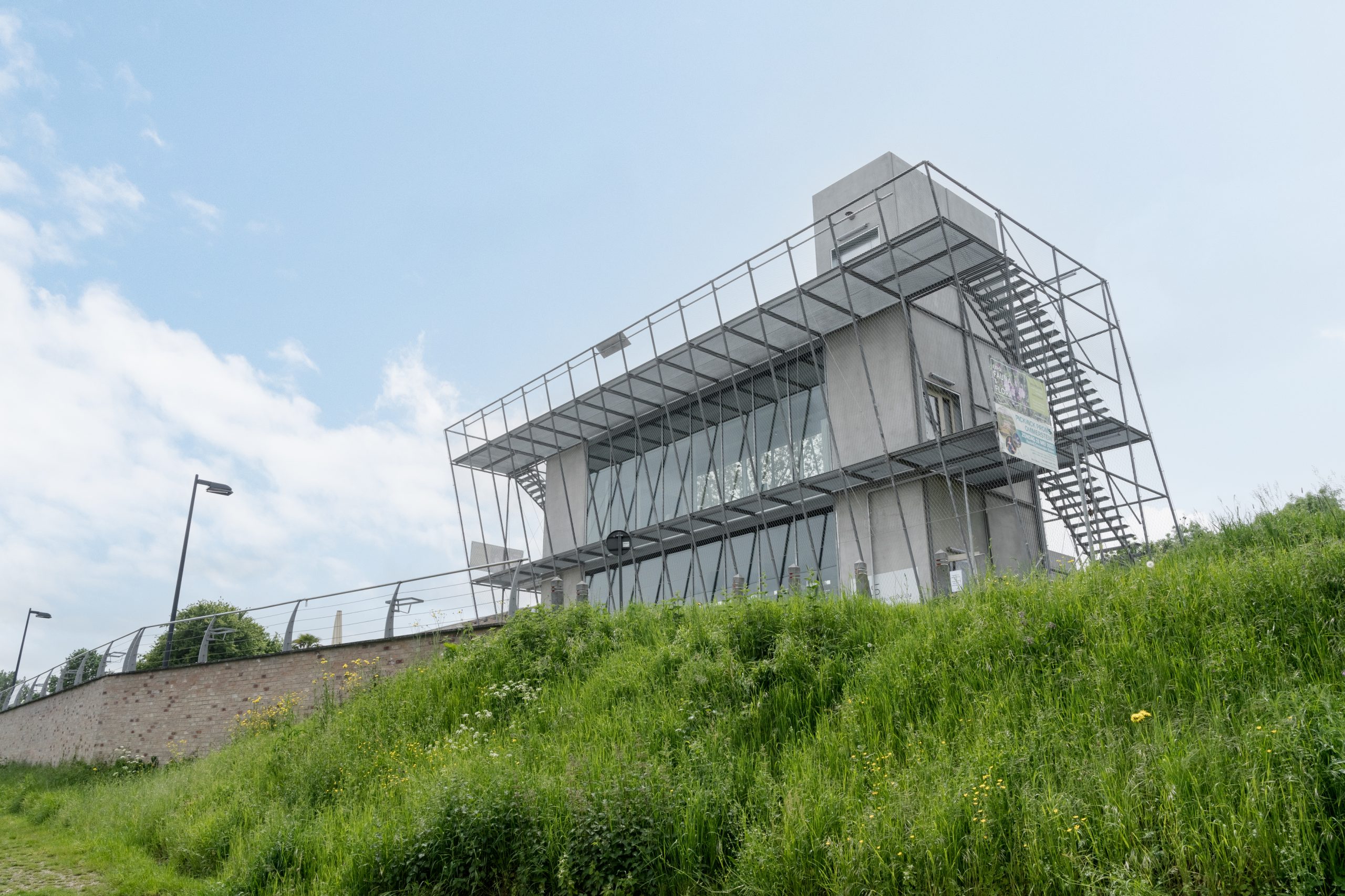

De indrukwekkende stalen structuur rondom het bezoekerscentrum versterkt de architecturale uitstraling van ‘De Wissen’ op een unieke manier. Door zijn openheid en verfijnde detaillering laat de constructie het gebouw ademen in zijn omgeving, terwijl de uitkijkplatformen bezoekers een panoramisch zicht bieden op het omliggende natuurgebied. Het resultaat is een visueel krachtige én functionele toevoeging die het gebouw letterlijk op de kaart zet binnen het landschap.

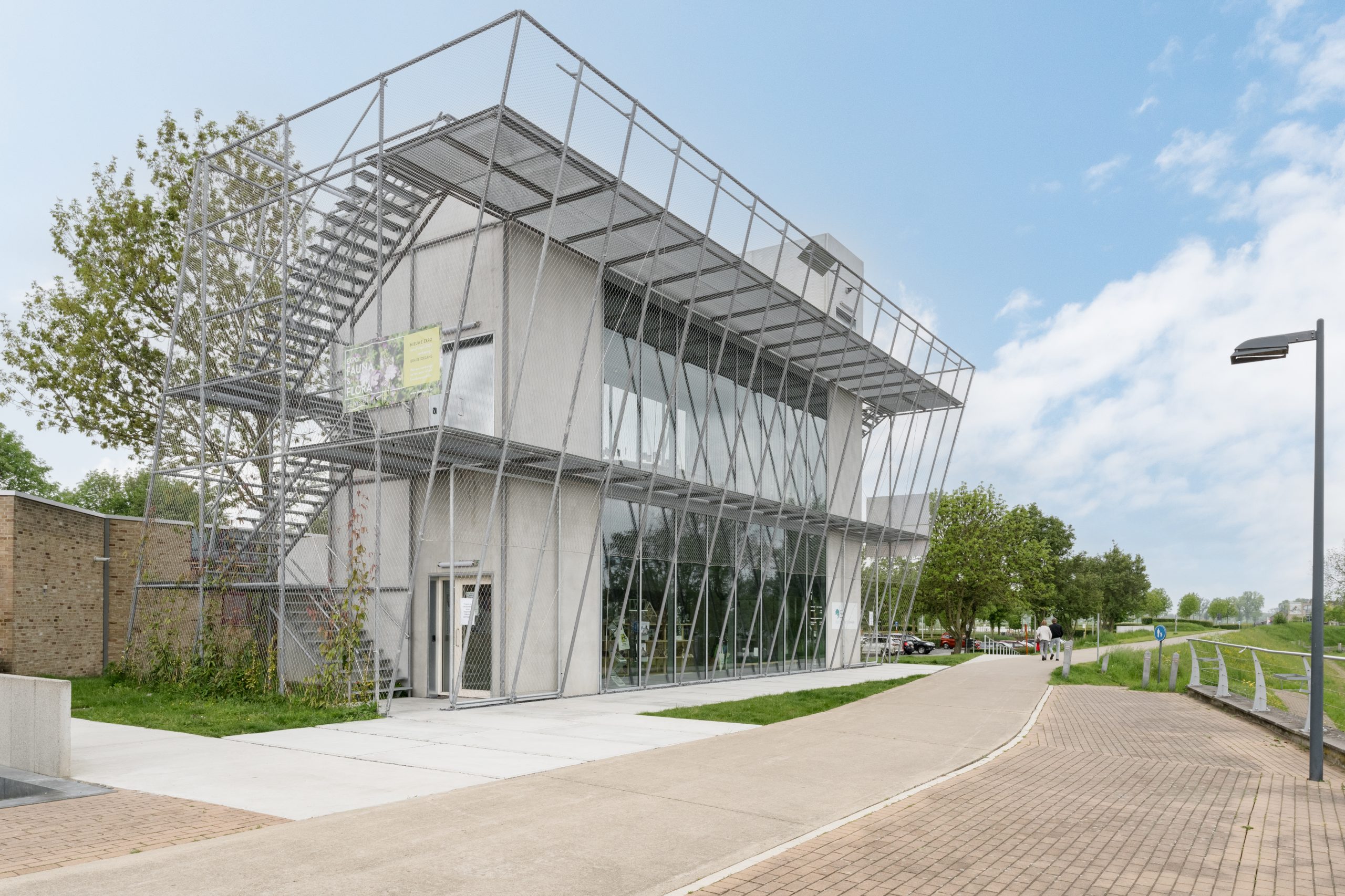

For Visitor Center ‘De Wissen’, located in Dilsen-Stokkem, Wuco provided the steel structure wrapped with stainless steel cable mesh, the two access staircases with lockable access gates and the viewing platform that offers a panoramic view of the beautiful Maas valley. Thanks to the installed climbing plants against the cable mesh, the back of the building will visually blend into its surroundings.

Measurement

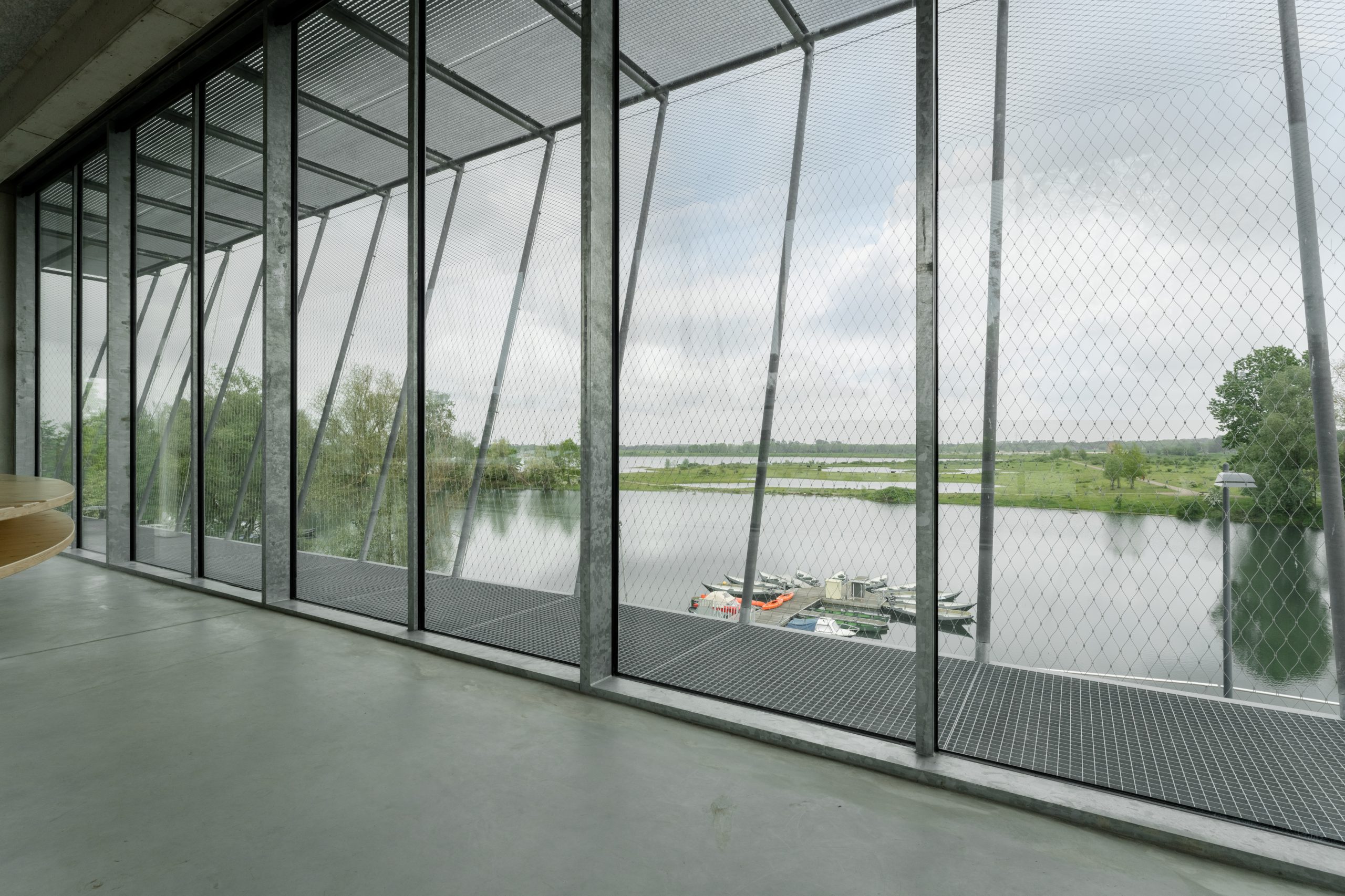

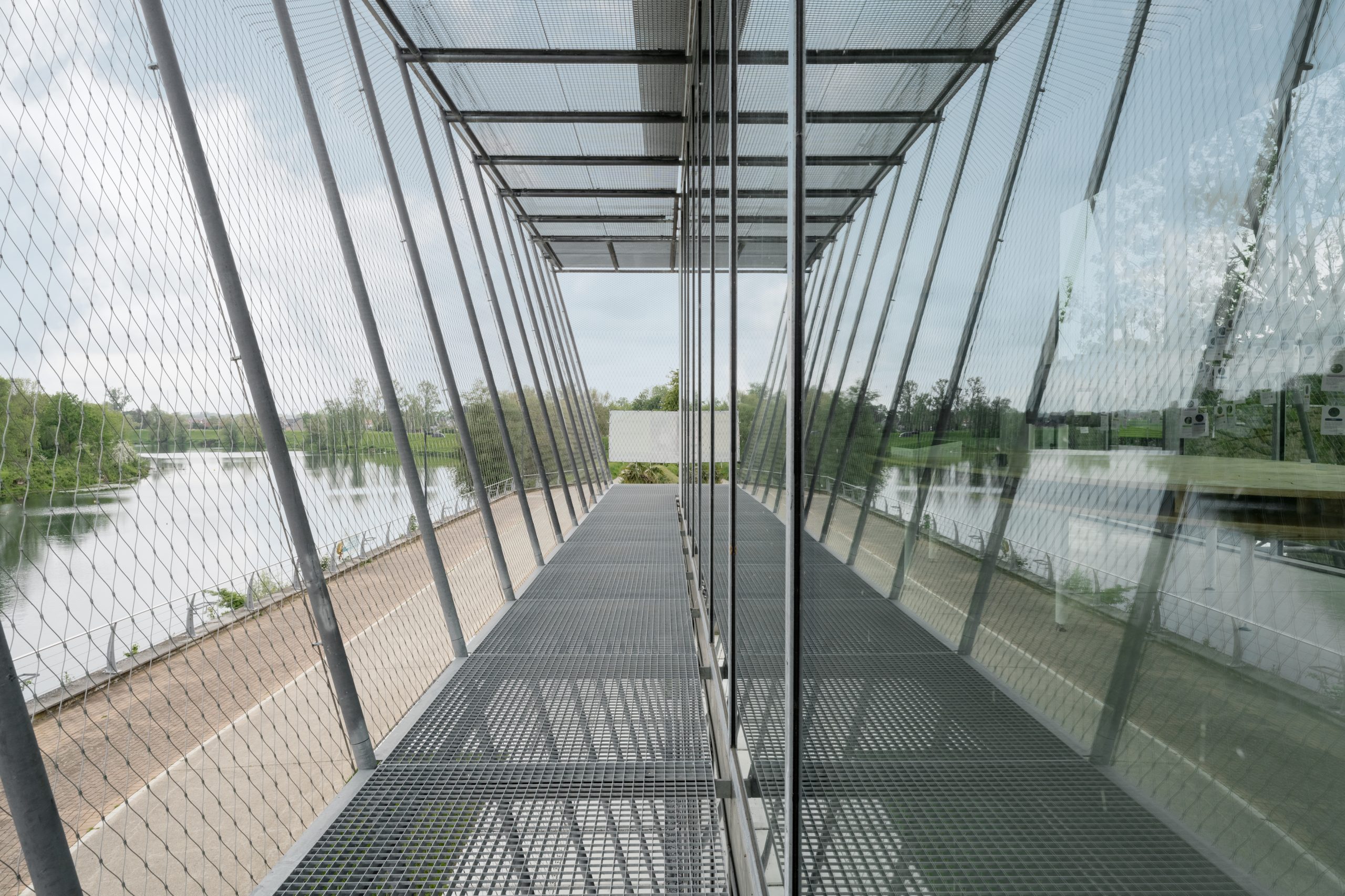

The collaboration within this project started with receiving the IFC model from the client. Based on this, we worked out a proposal towards the architect, in which both the construction sequence of the steel structure and the assembly logic were theoretically outlined. The architects received multiple IFC models and 3D visualizations, which helped them better understand our vision for the implementation. This visual communication led to a valuable interaction where we were able to optimize the design together. Once the key couplings and details were established, we performed an accurate on-site measurement using our 3D measuring device. The actual condition of the construction was checked against the theoretical dimensions, so that a perfect fit could be guaranteed. External parties, such as the supplier of the fall protection nets, also worked on the basis of our IFC model to ensure customization. Custom gratings were provided on both sides of the building for stairwells and a viewing platform. The coordination and integration of these required close communication with the suppliers involved. In order not to disrupt the architectural image, recessed fixings were chosen instead of standard grating clips – an approach that combined customization, precision and collaboration.

Innovative use of Trimble Software
The steel structure around the building consists largely of steel tubes with a total weight of approximately 12T. The structure had to be built box by box so that it was placed like a “jacket” around the existing concrete building. This required precise alignment of all joints and sections. This was a major challenge within this project. Every junction had to sit correctly. A deviation in one element would immediately affect all connecting sections. Thanks to the clever use of Tekla software, we were able to prepare the connections of the components perfectly.

Manufacturability

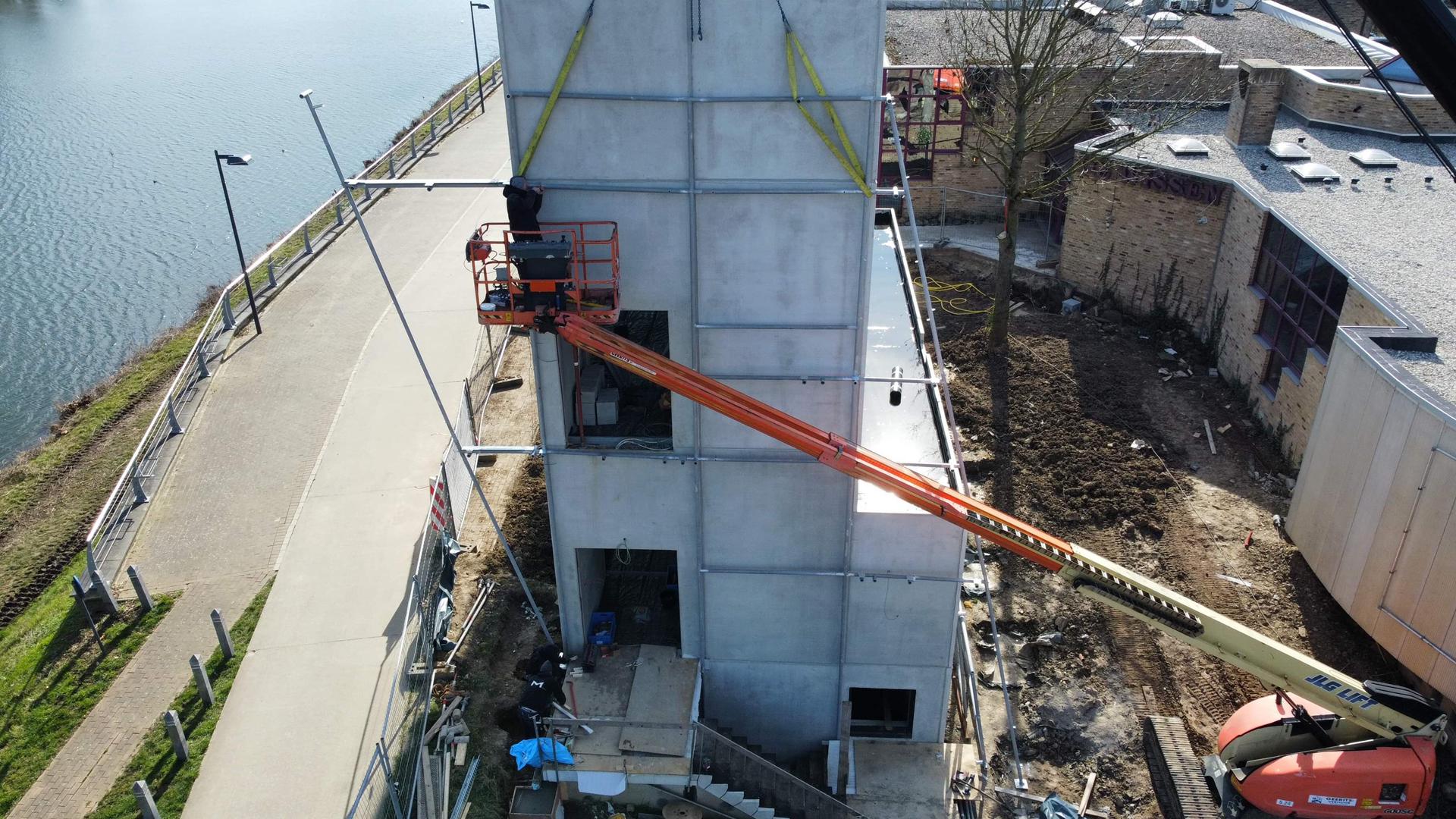

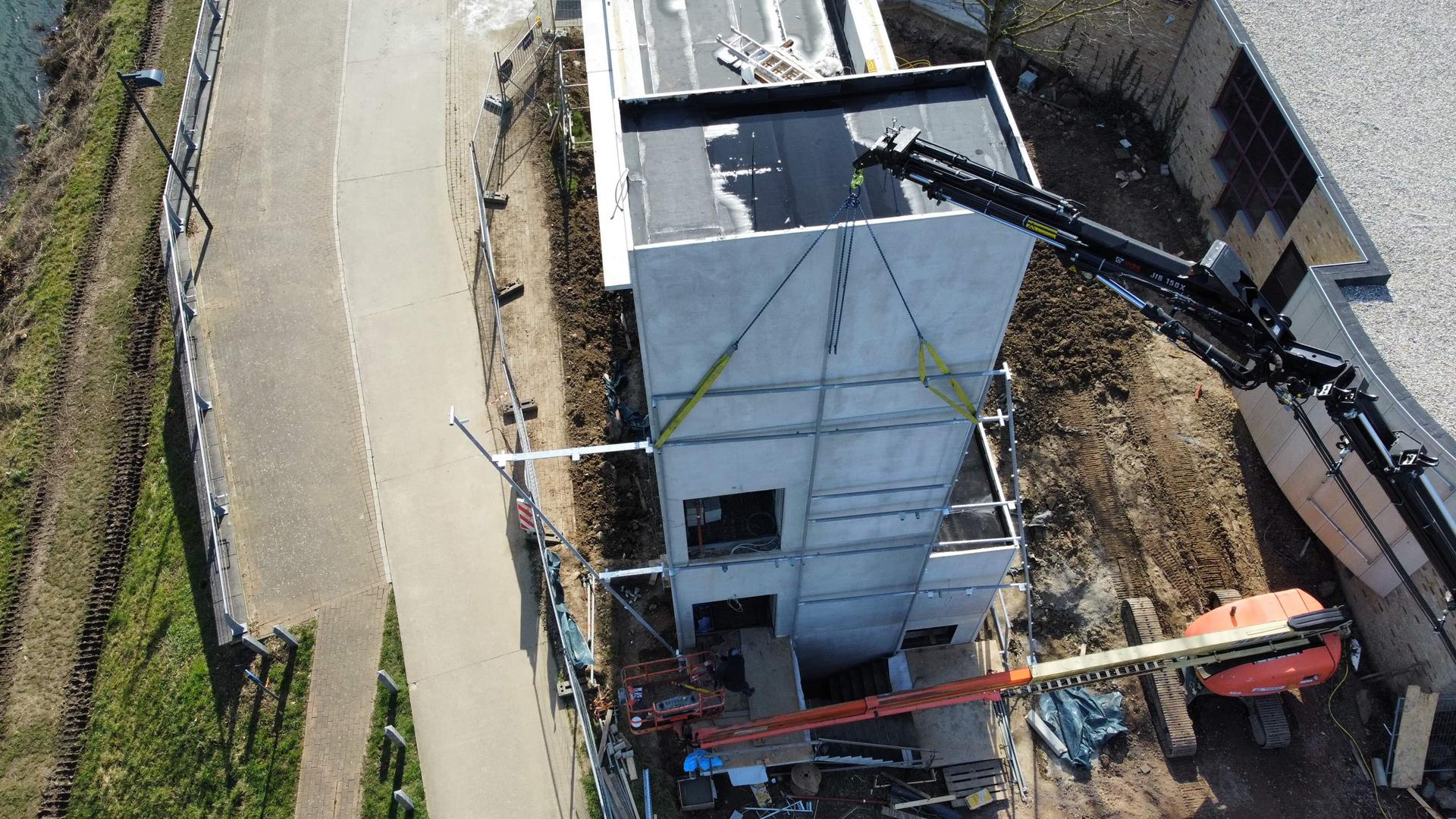

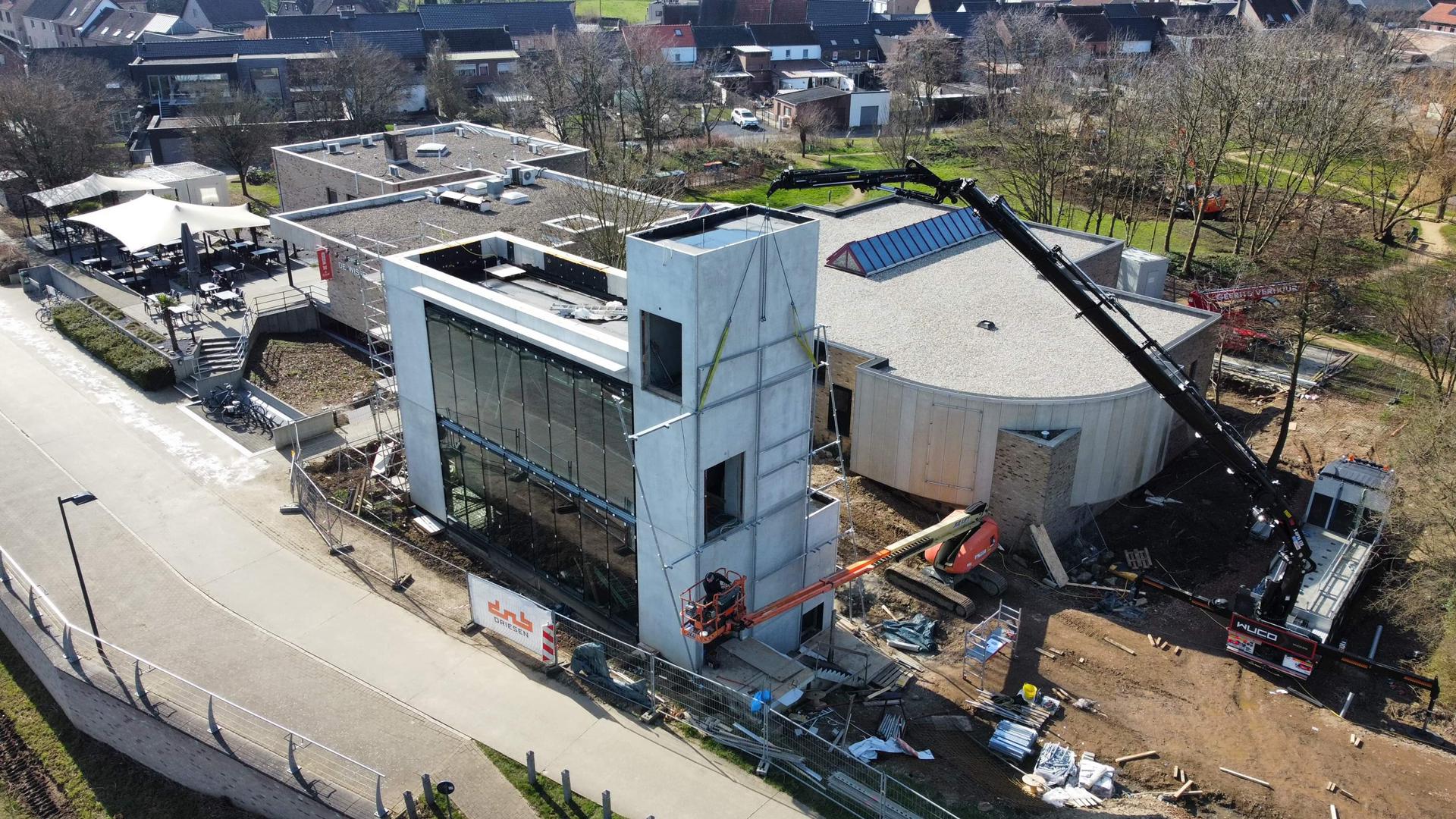

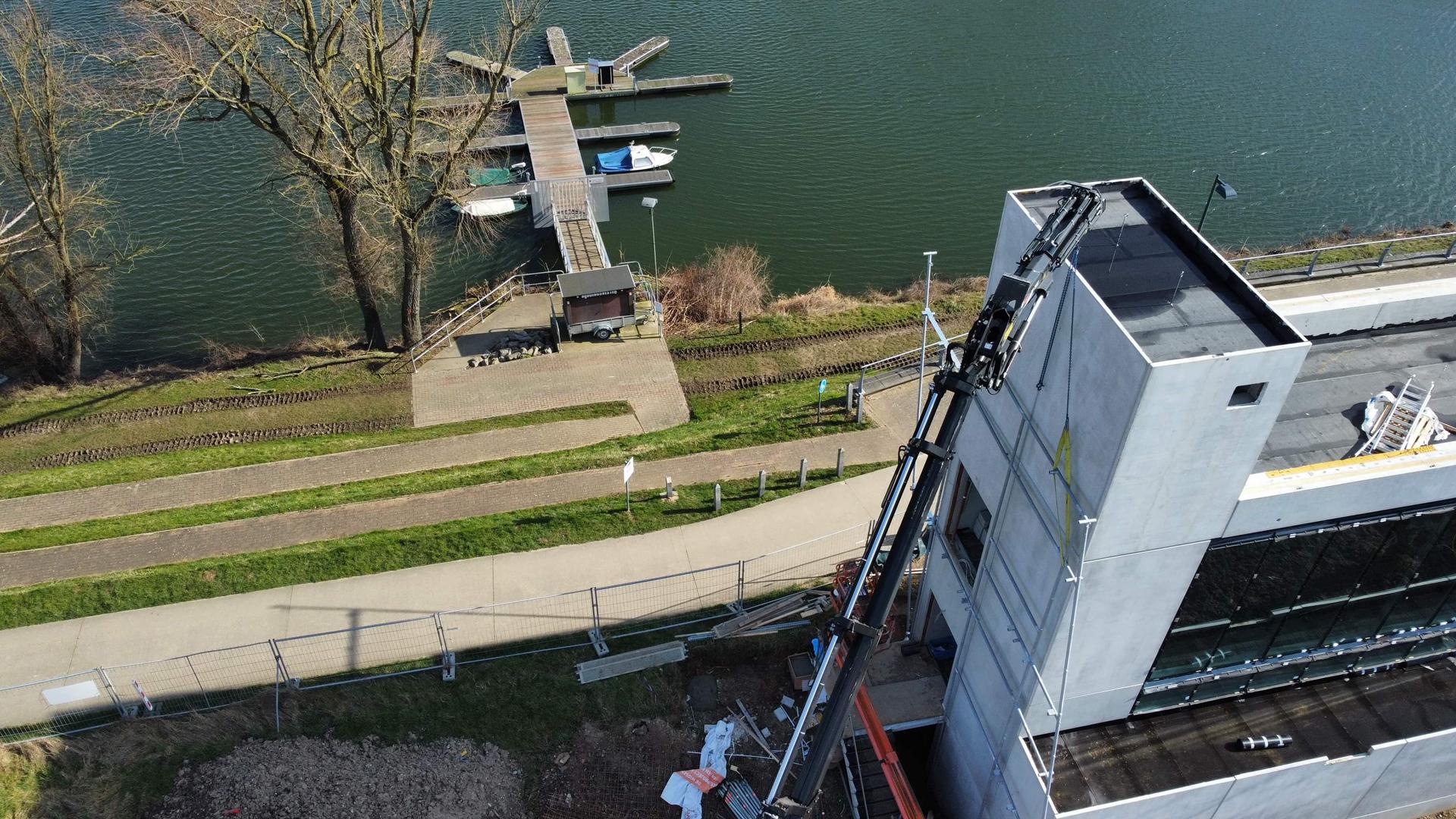

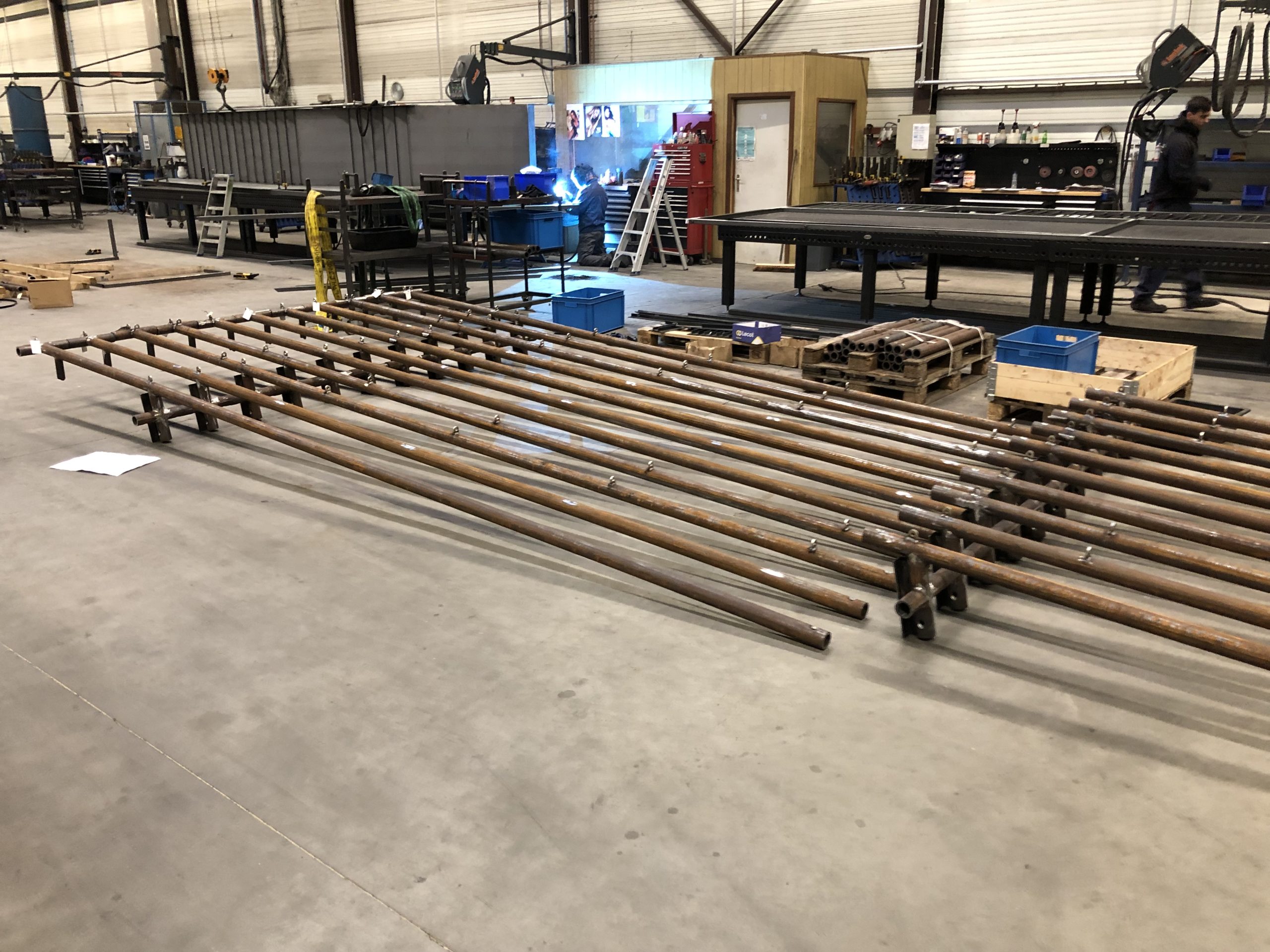

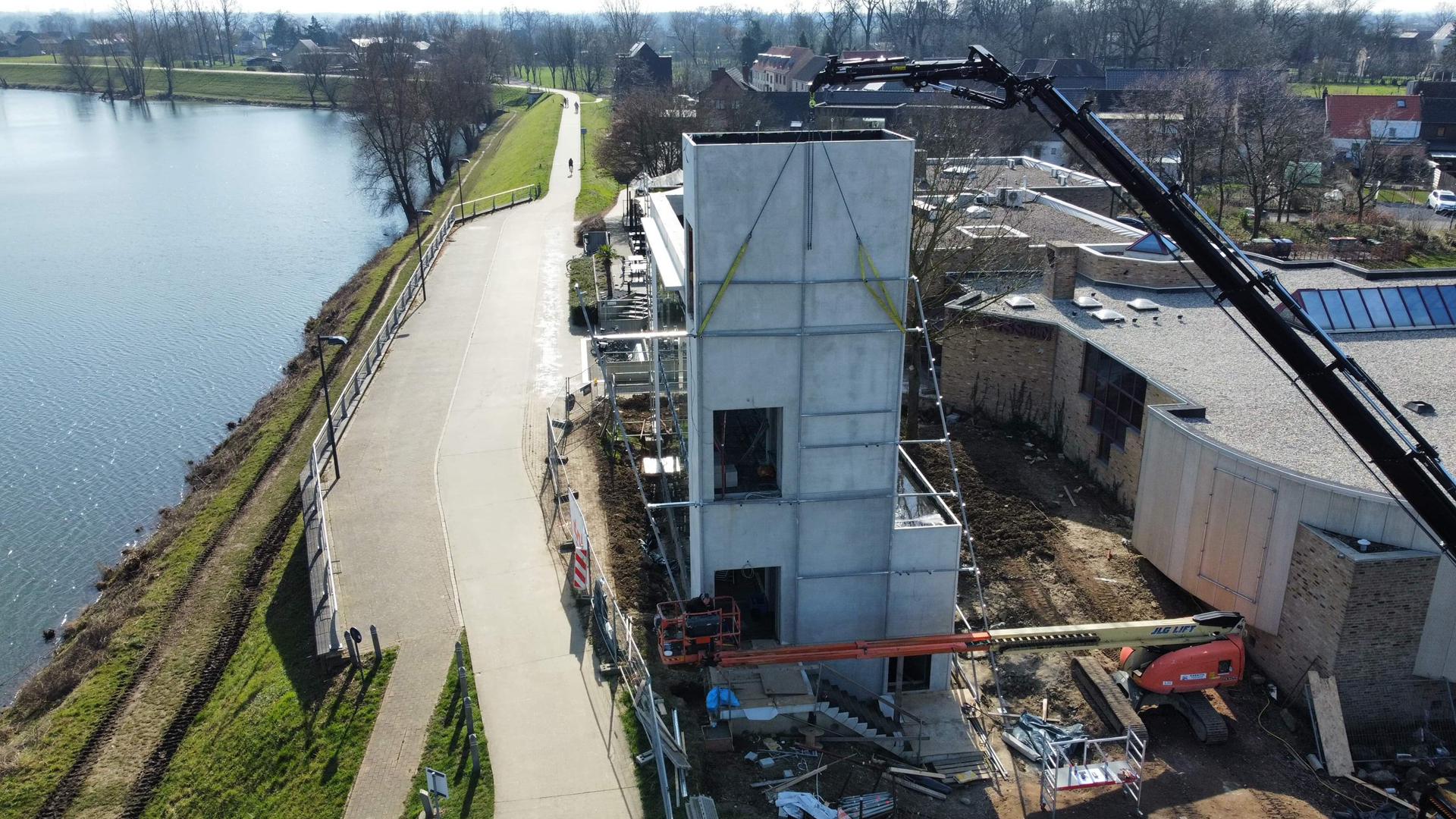

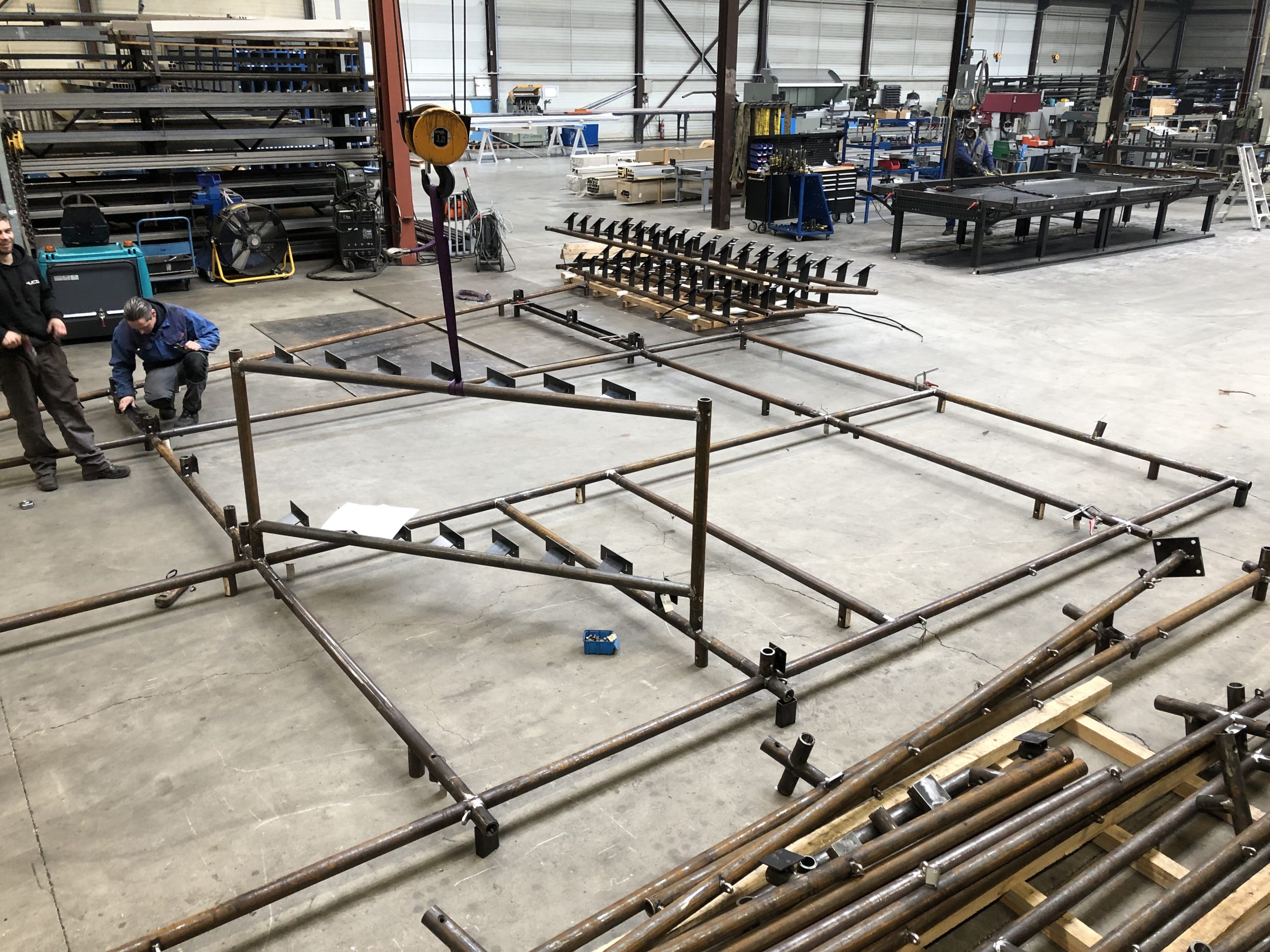

The structure had to be made section by section because the order of the design had to be respected. At the production level, this was already fully assembled. This allowed us to check the couplings, fine tune tolerances and exclude any production errors. Thanks to this preparation, assembly on site went particularly smoothly. The entire steel volume had to fit together perfectly, which was an enormous challenge that had to be taken into account during the design phase. Fixing points were deliberately installed countersunk to achieve a tight result with no visible bolt heads. During the assembly process, the structure was built section by section on the ground and then placed against the building in its entirety by crane. The position of the first section completely determines the fit and connection of the subsequent sections. Therefore, the attachment points were plotted with precision. The first section then determined the entire direction of the building. The first section and the first attachment points determined the full direction of the building. The end result is a steel envelope that encloses the building all the way around.

Durability
All steel components used were fully hot-dip galvanized. This anti-corrosion treatment not only significantly extends the lifespan, but also ensures low-maintenance use in all weathers – essential for a building located on the edge of a nature reserve and permanently exposed to various weather elements.

Wow factor

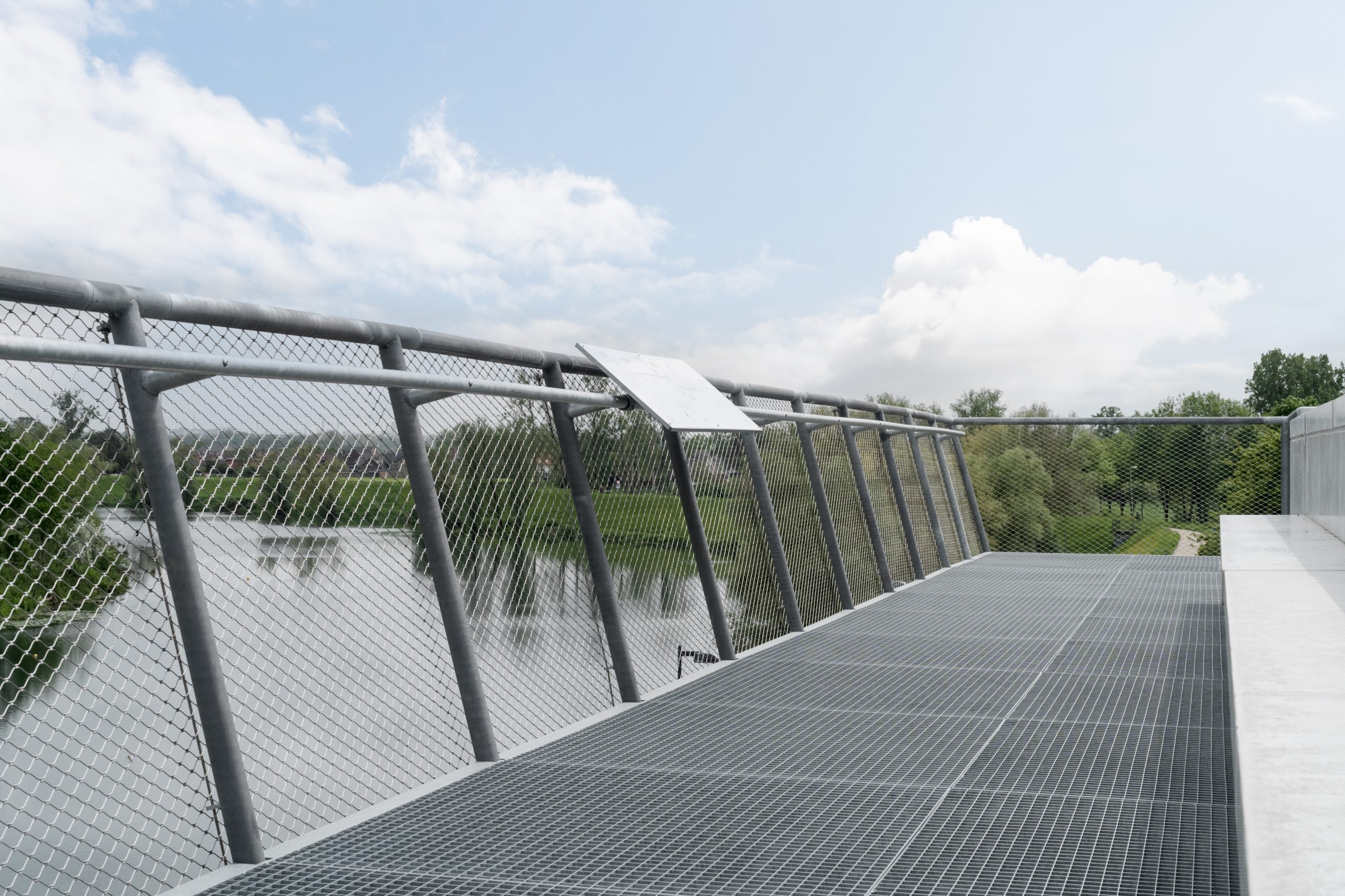

The impressive steel structure surrounding the visitor center enhances the architectural appearance of ‘De Wissen’ in a unique way. With its openness and refined detailing, the structure allows the building to breathe in its surroundings, while the viewing platforms offer visitors a panoramic view of the surrounding nature reserve. The result is a visually powerful and functional addition that literally puts the building on the map within the landscape.
