Appartementen Rimini fase 2

Construsoftbimawards - Appartementen Rimini fase 2
Kategoria Projekty komercyjne
Rok 2017
Kraj Benelux
Organizacja Adviesbureau Brekelmans
Autor Ben Looye Architektenburo
Współautorzy De Ruw Bouw Groep
Klient Beraka Real Estate
Miejsce budowy Almere

Juryrapport:

In een categorie met diverse kanshebbers had de jury de meest lastige keuze te maken. Het ingezonden model is op het eerste oog misschien niet de meest voor de hand liggende, echter was de inzet van BIM doorslaggevend. De detaillering van de diverse materialen en de samenwerking tussen de disciplines was heel goed doorgevoerd. De jury denkt verder dat een herkenbaar project is voor veel bedrijven uit de Benelux. Hét voorbeeld dat een winnaar niet altijd een groot project hoeft te zijn.

Projectomschrijving:

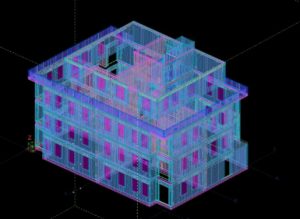

Het betreft een projekt tussen de duinen en bouwblokken van het Europakwartier. Er worden 12 appartementen gerealiseerd over 4 bouwlagen.

Voor onze opdrachtgever De Ruwbouw Groep werken wij de prefab betonwanden uit. Vanaf het begin is afgesproken dat er alleen maar via IFC werd gecommuniceerd/uitgewisseld. Op de IFC modellen werden clash checks uitgevoerd en deze werden via Solibri gecommuniceerd. Het is daadwerkelijk gelukt om met diverse partijen daadwerkelijk alleen via IFC te communiceren.

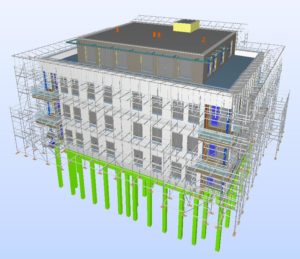

De diverse partijen die aan dit werk deelnamen waren onder andere de vloeren-, staal-, prefabbalkon-, prefab wanden leverancier, steigerbouwer, installateur en natuurlijk de aannemer. Bijna elke leverancier had gegevens nodig van een andere partij. Op deze wijze konden problemen aan de voorzijde worden opgelost in plaats van op de bouwplaats. Een simpel voorbeeld hiervan is de aansluiting van de balkon plaat aan de wand. Er moet rekening gehouden worden met de balkonplaat, vloer, wand en staalconstructie.

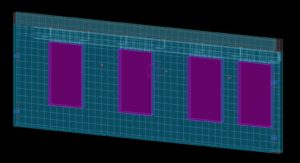

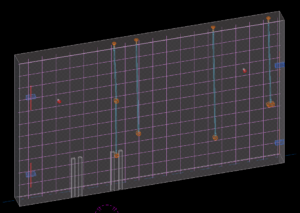

In de voorbereiding zijn er alleen tekeningen gemaakt voor de gemeente. Ook voor de productie is het niet meer noodzakelijk om 2d tekeningen te maken. Via Tekla worden productiebestanden gemaakt die in de fabriek worden ingelezen. Door middels van deze bestanden wordt met behulp van een robot de mal gemaakt. Daarna wordt de tekening op de mal geprint. Op deze wijze weet men exact waar elk instortdeel moet komen. De gehele productie, planning en het transport wordt met behulp van uit Tekla gemaakte bestanden uitgevoerd.

It is a project between the dunes and building blocks of the “Europakwarier” in Almere. There are 12 apartments, realized on 4 floors. For our client De Ruwbouw Groep we elaborate prefab concrete walls. From the beginning of the project it was agreed that only IFC will be used for communication / exchange. Clash checks were conducted on the IFC models and communicated via Solibri. It has actually been possible to communicate with various parties, only with IFC.

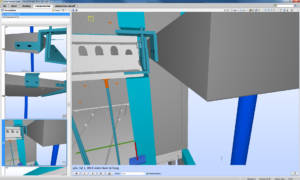

The various parties involved in this work included the flooring, steel, prefab balcony, prefab wall supplier, scaffolding builder, installer and of course the contractor. Almost every supplier needed information from another party. In this way, problems could be solved at the front rather than at the construction site. A simple example of this is the corner steel above the balcony door. The corner steel is under the floor. This means that openings must be made in the wall. The handles of the balcony need to fit in these openings perfectly.

The preparation phase was the only time we needed to use actual drawings, this was for the municipality. It is no longer necessary to make 2d drawings for the production. Tekla manufactures production files that are read at the factory. By means of these files, the robot makes the template. Then the drawing is printed on the template. In this way, one knows exactly where each collapse part must come. The entire production, planning and transportation are carried out using Tekla made files.
