Wiadukt drogowy WD 332
| Categoria | Proiecte de infrastructură |
|---|---|
| Anul | 2020 |
| Țara | Poland |
| Organizația | Multiconsult Polska |
| Autor | Lech Kolenkiewicz |
| Client | STRABAG |
| Locația construcției | Poland (motorway A1) |
| Tags |
Model wiaduktu WD-332 w km 392+229.77 autostrady A1. Wiadukt zaprojektowano jako konstrukcję ramową, dwuprzęsłową o długości przęseł 2×29,1m. Ustrój niosący wykonany będzie z prefabrykowanych belek strunobetonowych typu T o całkowitej szerokości 13,14m.
Model powstał we współpracy z firmą STRABAG jako pilotażowy projekt BIM.
Wiadukt jest w trakcie realizacji.
Model zawiera:

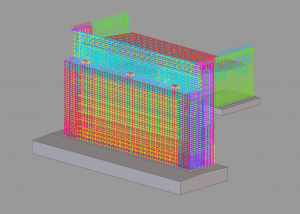

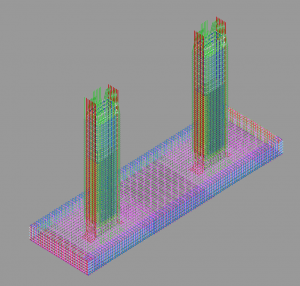

-elementy konstrukcyjne
-nawierzchnię asfaltową
-kapy chodnikowe
-izolację z żywicy na kapach chodnikowych
-izolację na płycie pomostu
-system odprowadzenia wody z pomostu
-malowanie powierzchni betonowych
-folię kubełkową
-chudy beton
-i inne
Dodatkowo model zawiera plik dwg z robotami ziemnymi (wykopy i zasypki).

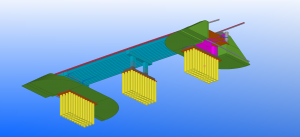

Model of WD-332 viaduct at km 392 + 229.77 of the A1 motorway. The viaduct was designed as a double-span frame structure with 2×29.1m span length. The carrying structure will be made of T-type prefabricated concrete beams with a total width of 13.14 m.
The model was created in cooperation with STRABAG as a pilot BIM project.

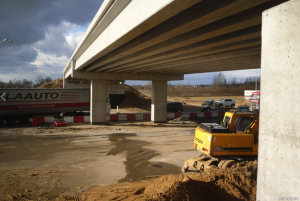

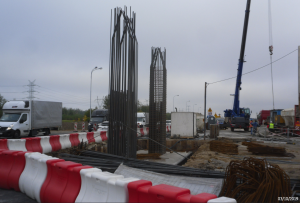

The viaduct is under construction.
The model includes:
-structural elements
-asphalt pavement
-pavement covers
-resin insulation on pavement covers
-insulation on the platform deck

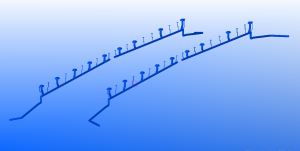

-water drainage system from the deck
-painting concrete surfaces
-bucket foil
-lean concrete
-and other
In addition, the model includes a dwg file with earthworks (excavations and backfill).
