TubbyJump
| Category | Sport and Recreation |
|---|---|
| Year | 2025 |
| Country | Benelux |
| Organization | Snetselaar Constructieve Ingenieurs |
| Project partners | Reijrink Staalconstructie |
| Author | G.J. Hoefnagel |
| Client | Reijrink Staalconstructie |
| Place of construction | Eersel |
| Tags | Tekla StructuresSteel |
Glijden maar!

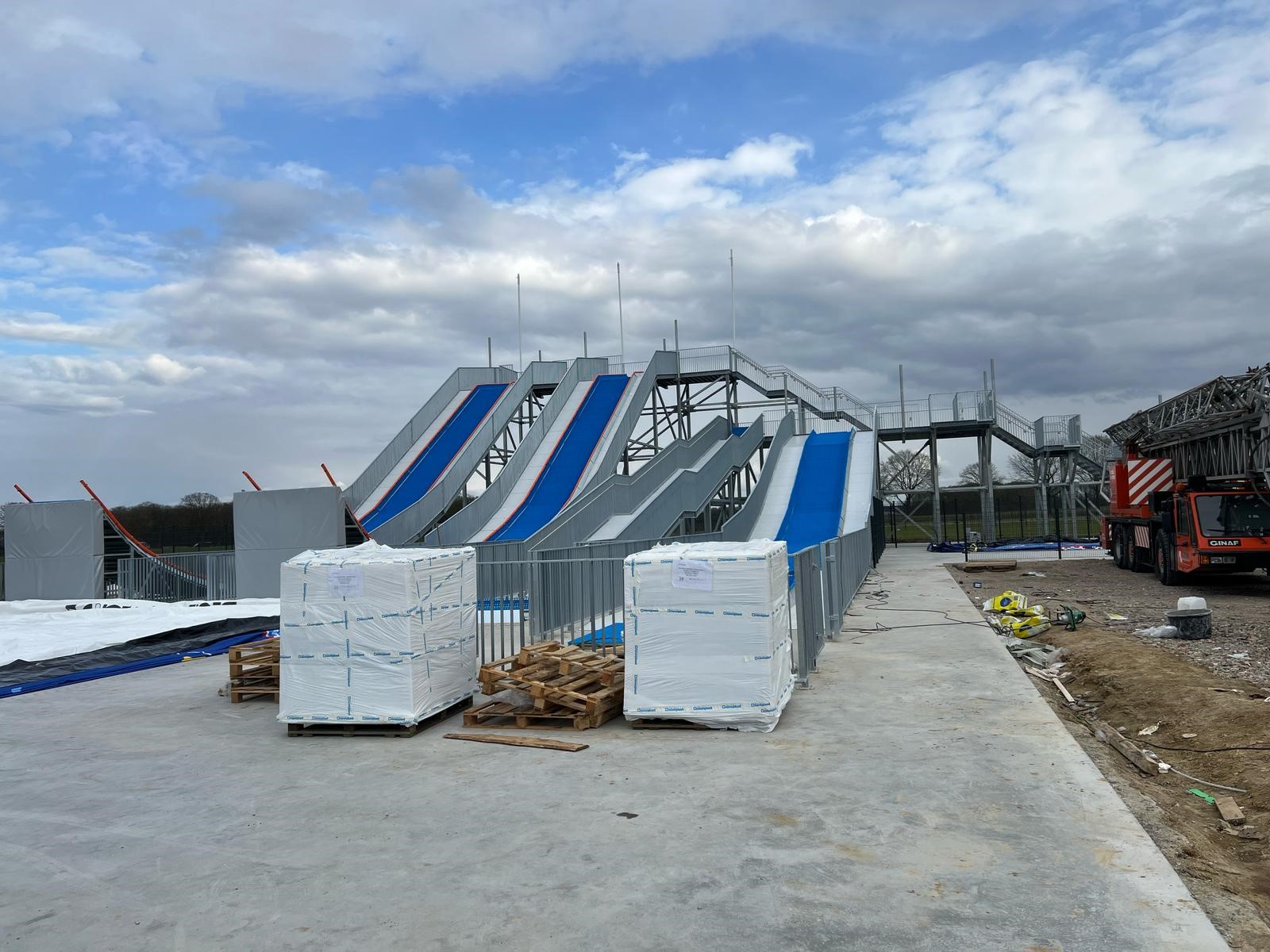

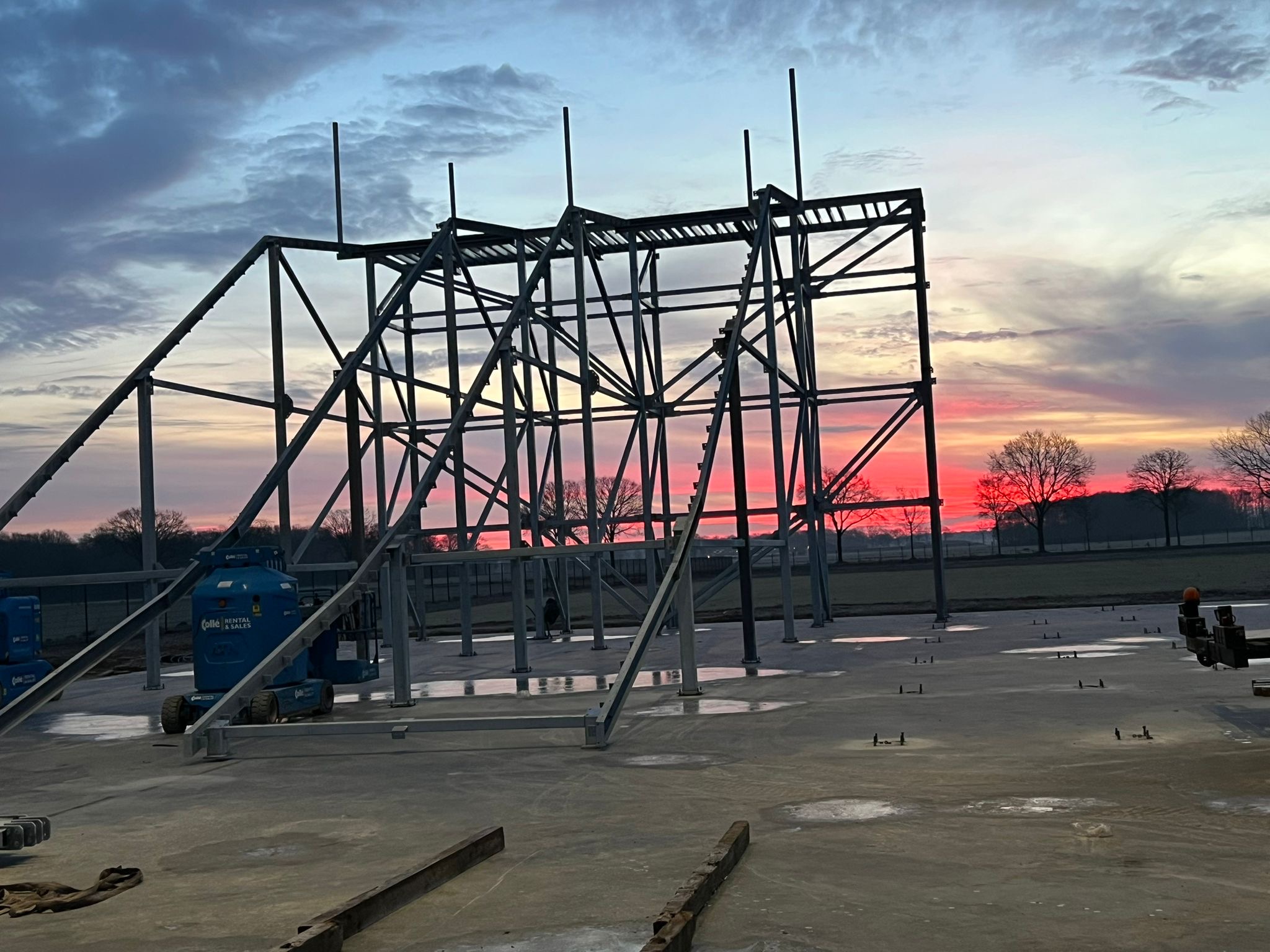

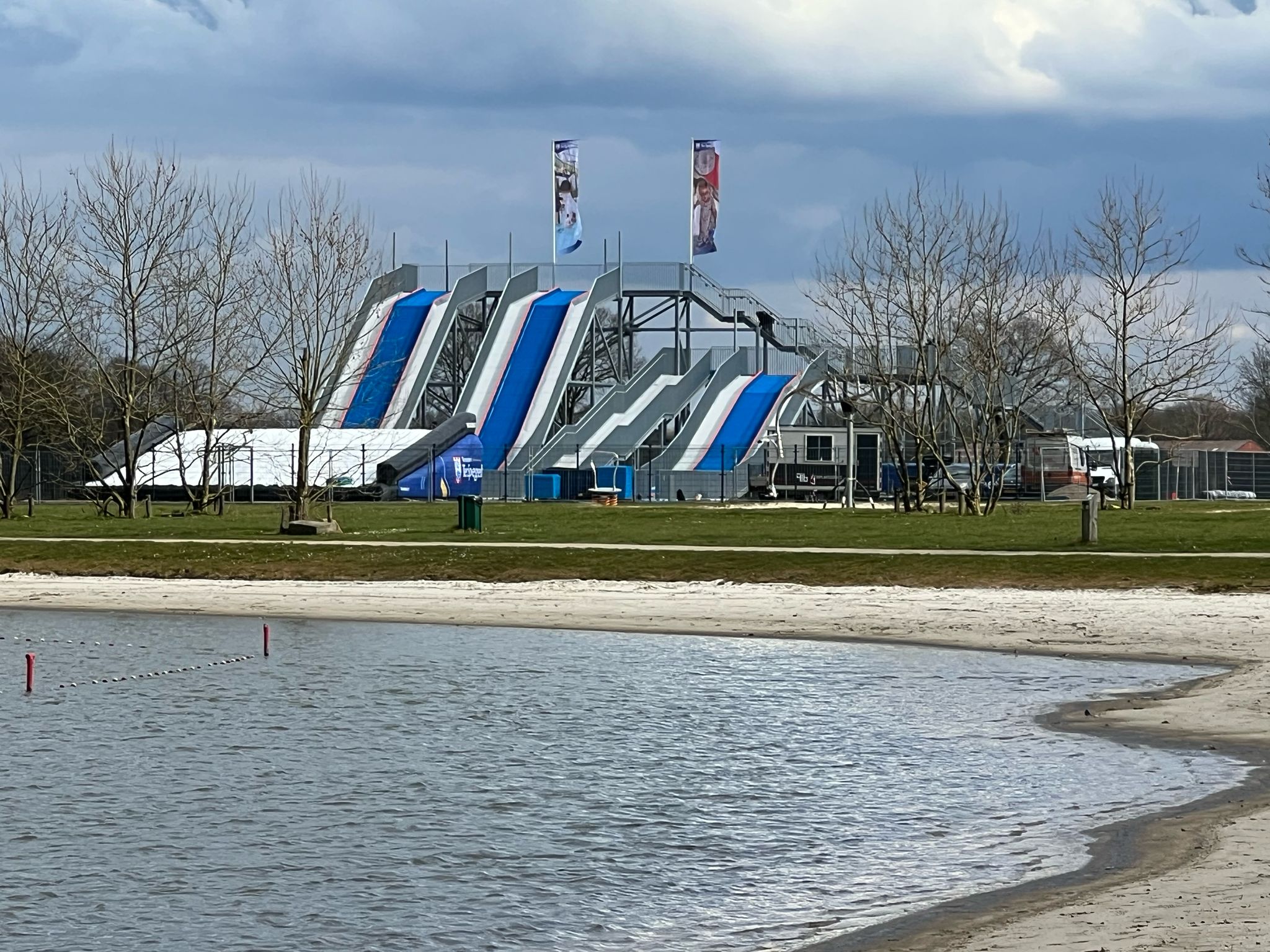

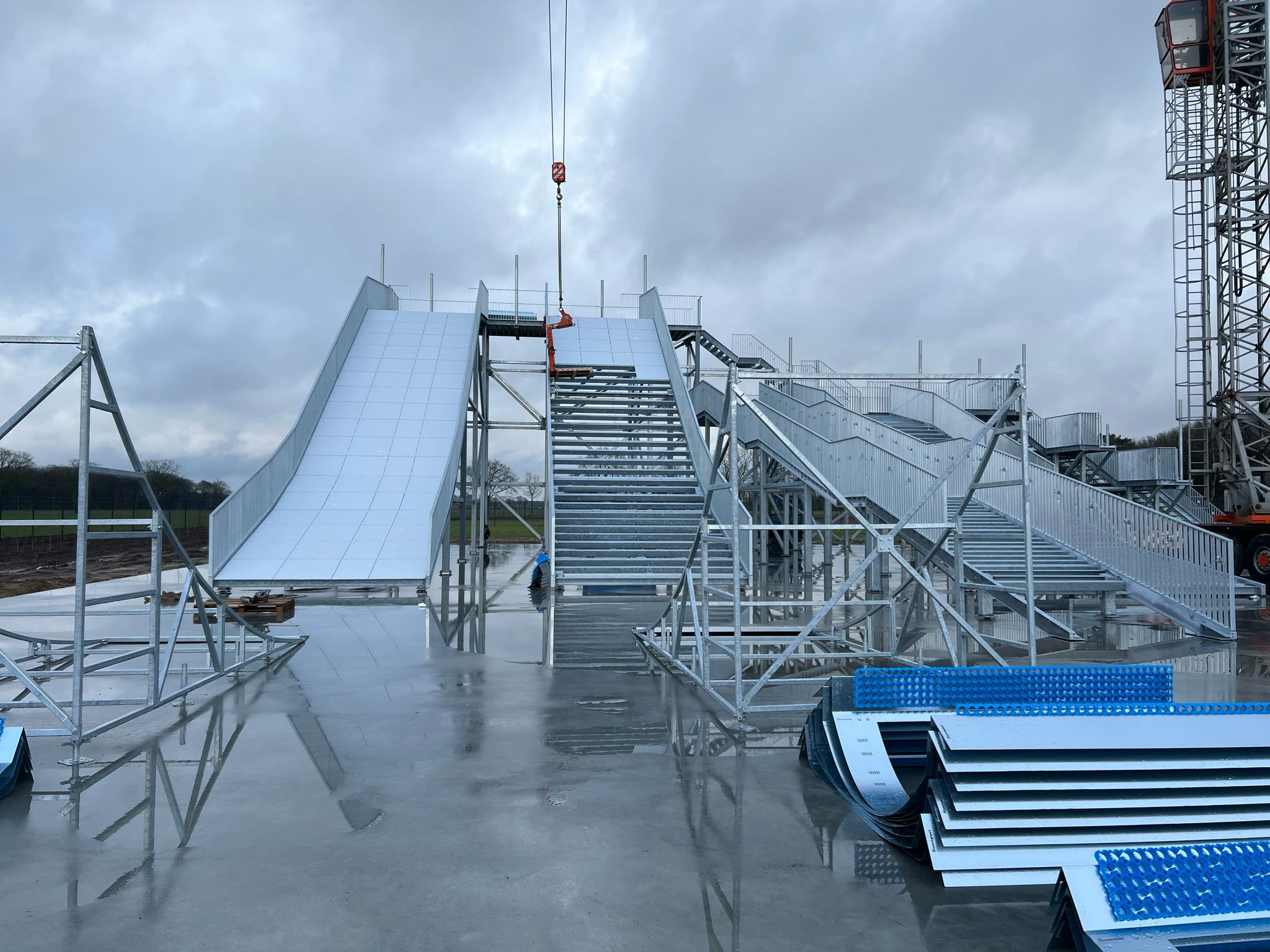

Voor Reijrink Staalconstructie mochten we een bijzonder leuke staalconstructie uitwerken voor productie en montage. In Recreatiepark TerSpegelt in Eersel kan sinds kort vanaf verschillende hoogtes worden gesprongen en gegleden van de 10 meter hoge TubbyJump, met een spectaculaire lancering op een groot kussen.

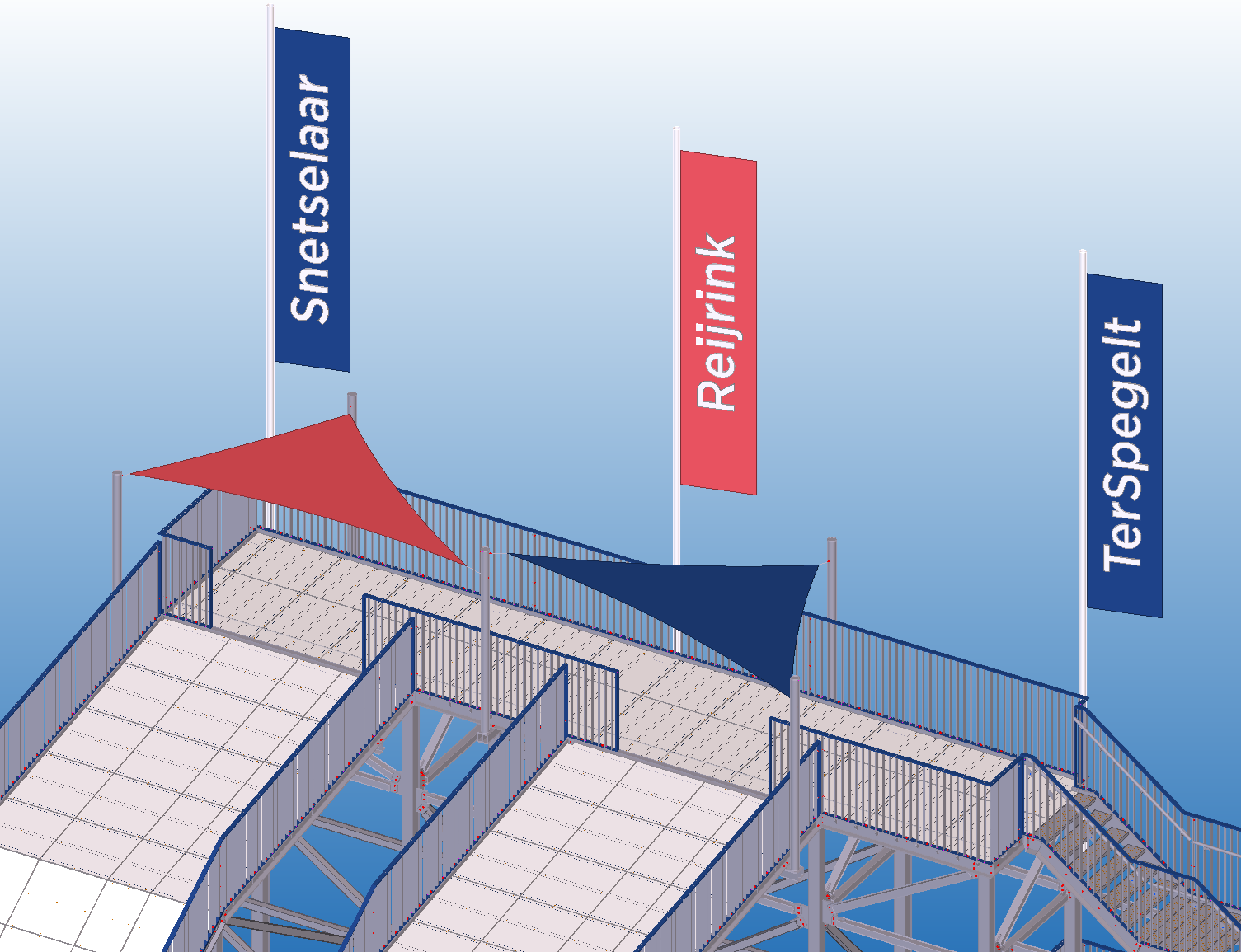

Naast de staalconstructie omvatte het werk ook de uitwerking van de hekwerken, poorten en kunststof beplating. Van de diverse verbindingen hebben we middels IDEA StatiCa ook de detailberekeningen mogen verzorgen.

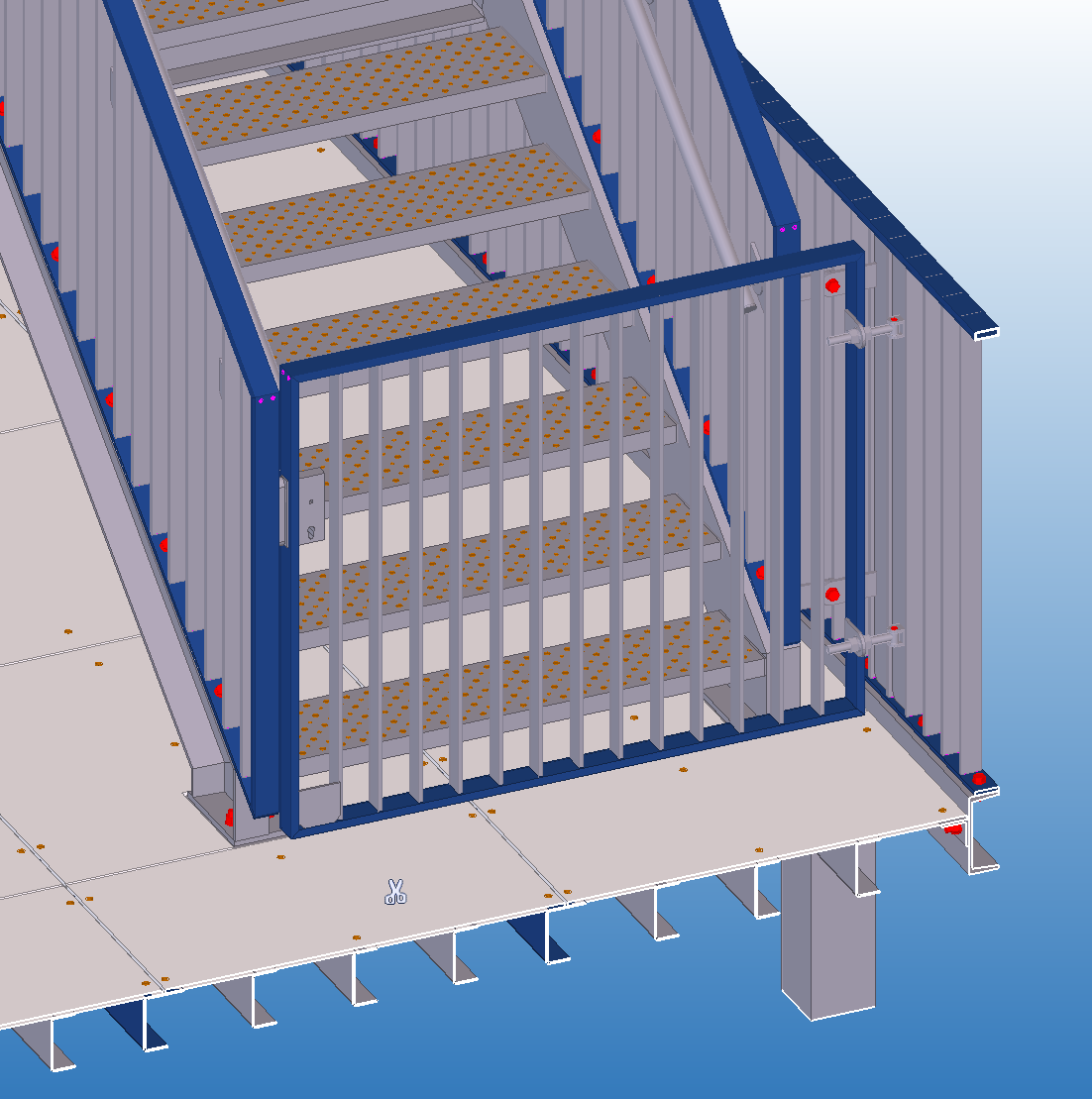

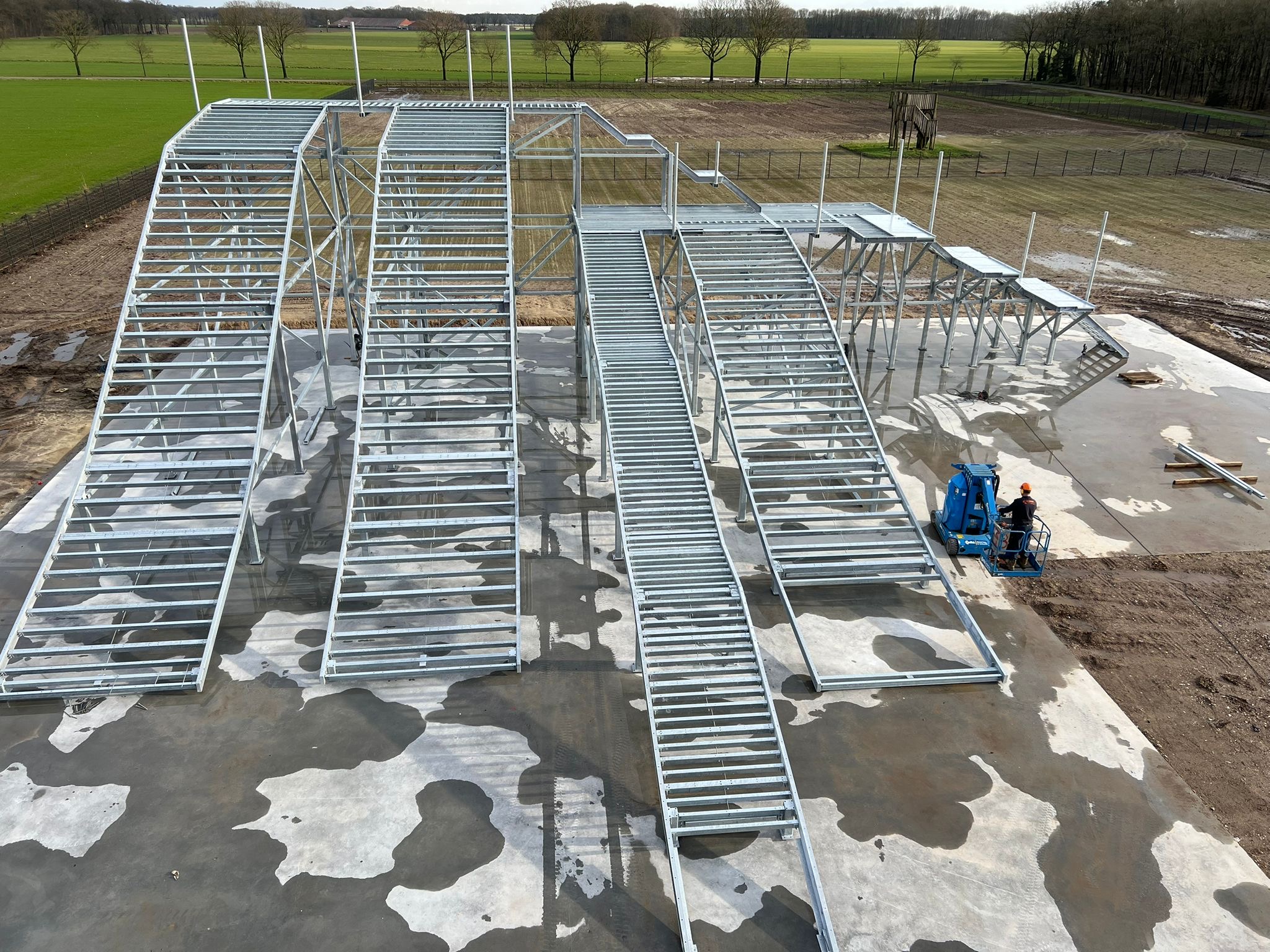

De hoofddraagconstructie bestaat uit een thermisch verzinkt kokerframe met gezette U-profielen als onderconstructie voor de kunststof platen. De hekwerken zijn ook uitgevoerd uit thermisch verzinkte kokerprofielen. Langs de trappen zijn RVS leuningen toegepast. Duurzaamheid stond centraal bij het maken van deze keuzes. Daarnaast is ook al het hang- en sluitwerk van de verschillende draaipoorten in het BIMmodel opgenomen.
Middels slim gebruik van gebruikersmacro’s is de engineering zo efficiënt mogelijk verlopen. Het afstemmen van de details rondom de maakbaarheid en het samenvoegen van de verschillende materiaaleigenschappen maakte het tot een uitdagend project.
Het was een mooie samenwerking met een indrukwekkend eindresultaat. We hopen dat het veel plezier zal gaan opleveren!
In het volgende fragment zijn al enkele gespannen en blije gezichten te zien: https://youtu.be/dshprUqjtkE?si=nxHIUKfVWj1e8ALe
Slide away!

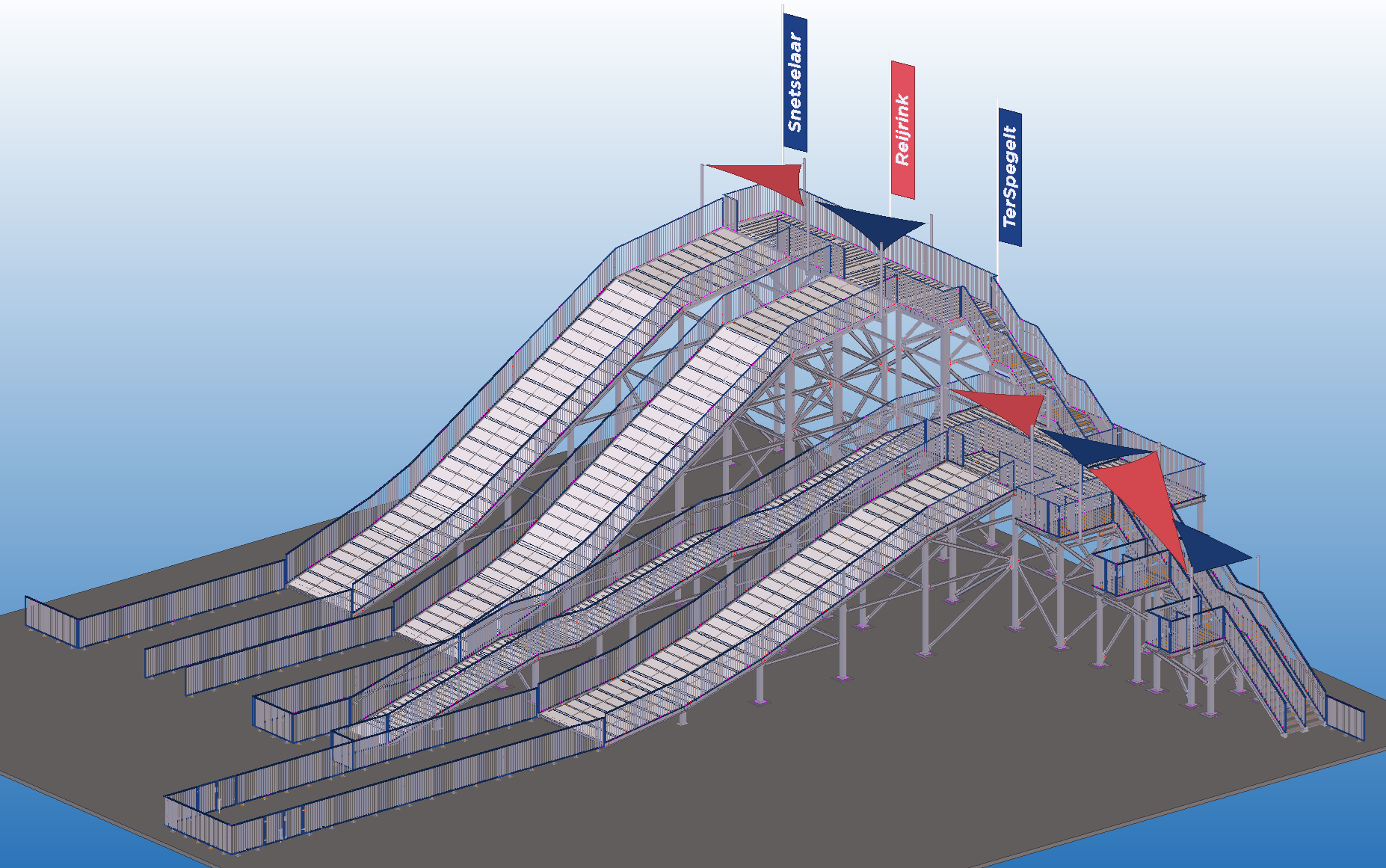

For Reijrink Staalconstructie, we had the pleasure of developing a particularly fun steel structure for production and assembly. At Recreatiepark TerSpegelt in Eersel, visitors can now jump and slide from various heights on the 10-meter-high TubbyJump, ending in a spectacular launch onto a large air cushion.

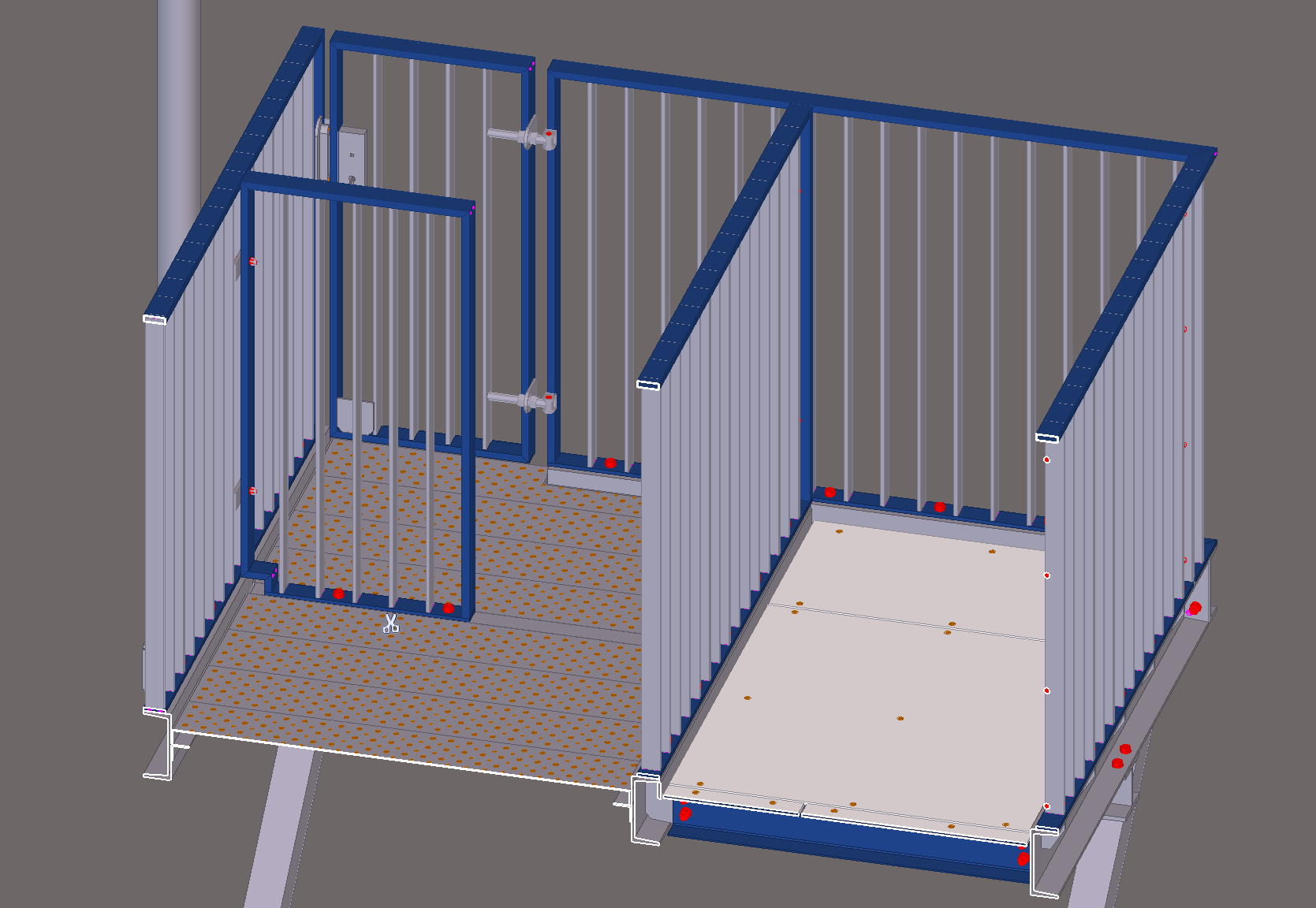

In addition to the steel structure, the project also included the design of railings, gates, and plastic platform plates. We also had the opportunity to provide detailed connection calculations using IDEA StatiCa.

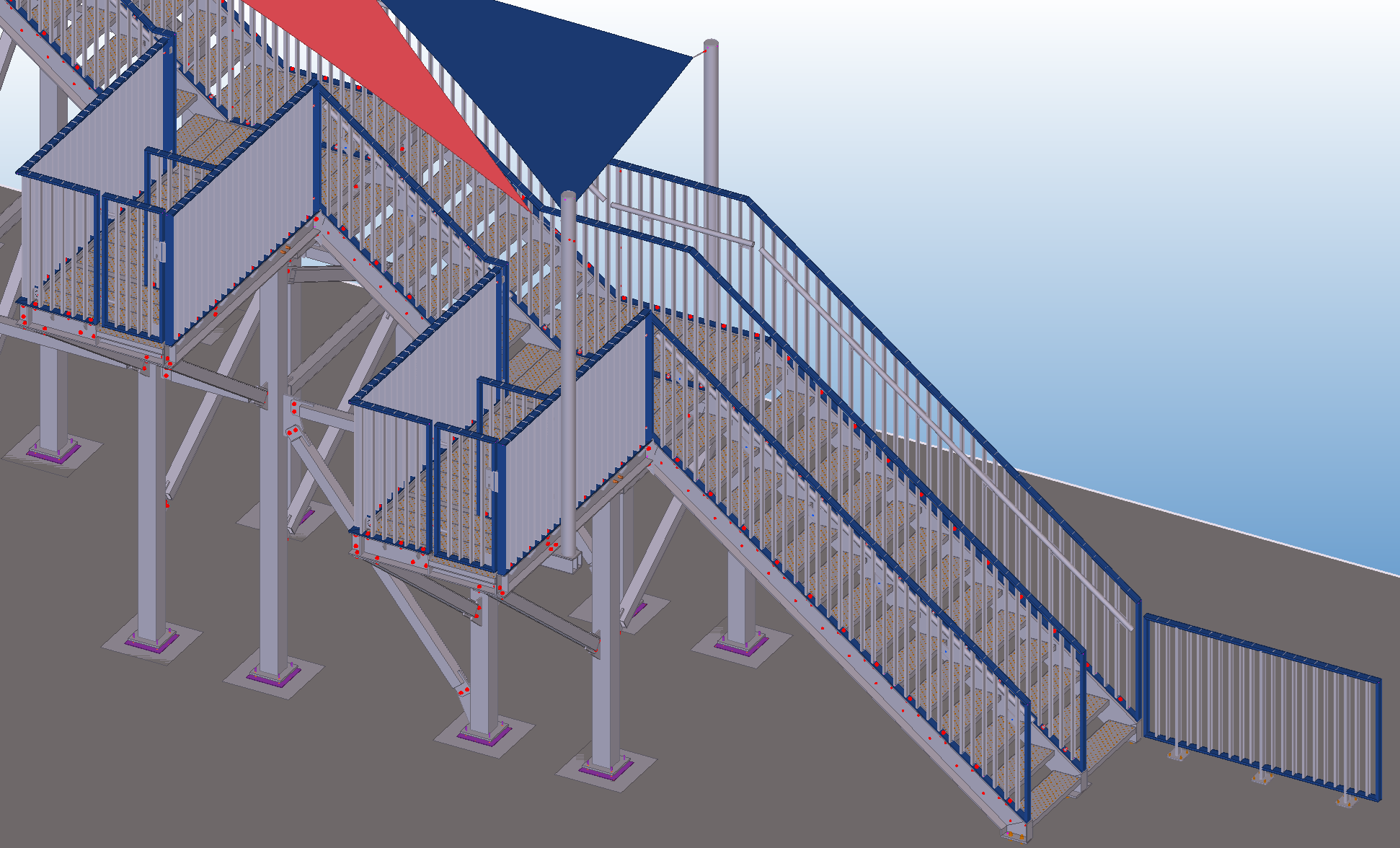

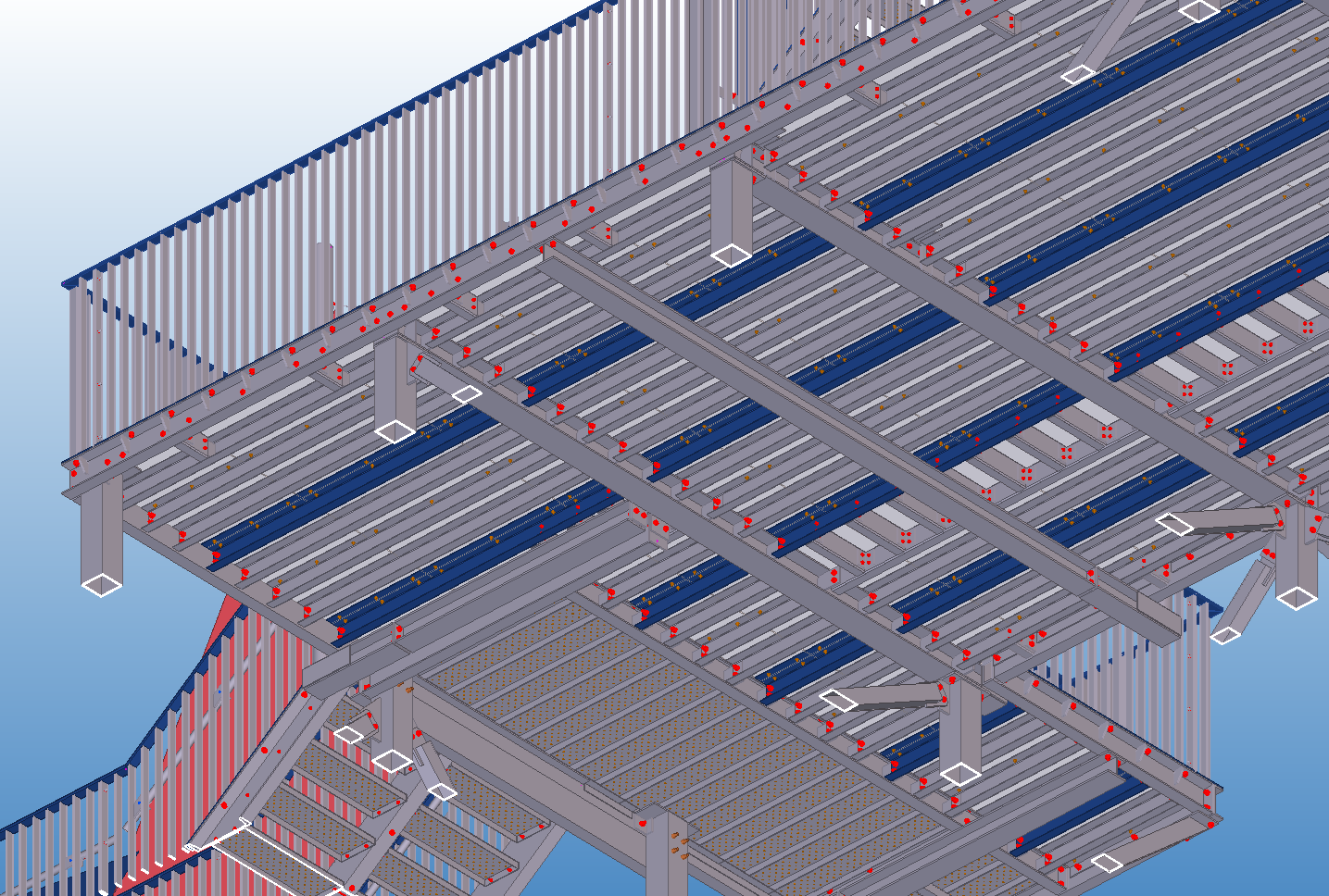

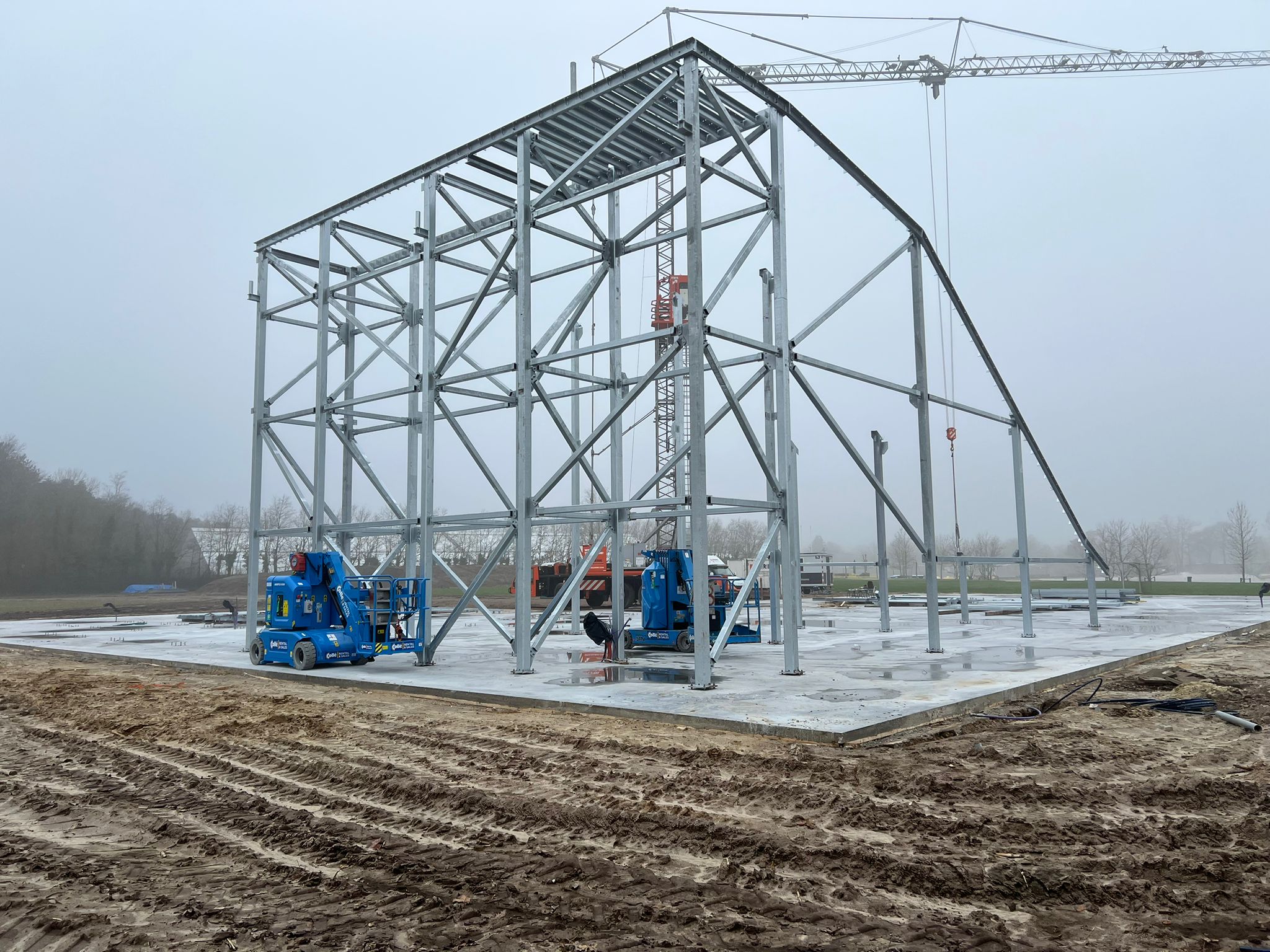

The main structure consists of a thermally galvanized box frame with bent U-profiles serving as a substructure for the plastic panels. The railings were also made from thermally galvanized box profiles. Stainless steel handrails were installed along the stairs. Sustainability was a key consideration in making these choices. Furthermore, all hardware and locking mechanisms for the various swing gates were included in the BIM model.
By making smart use of user macros, the engineering process was carried out as efficiently as possible. Coordinating the manufacturability details and integrating the different material properties made it a challenging project.
It was a great collaboration with an impressive final result. We hope it brings a lot of joy!
