Veszprém nagymacska komplexum

Construsoftbimawards - Veszprém nagymacska komplexum
Category Sport and Recreation
Year 2023
Country Hungary & Romania
Organization M Mérnöki Iroda Kft.
Author M Mérnöki Iroda Kft
Client Megrendelő: Kész ZRT
Place of construction HU, Veszprém, 8200

A Veszprém ZOO projekt keretein belül a Veszprémi vadaspark bővítésre került, amelynek során akadálymentesen látogatható kis és nagymacskakifutó-komplexum került megvalósításra.
A fejlesztési terület erősen lejtős terepen került kialakításra mintegy 30.000 m2 területen.
A projekt során 3 rámpaszerkezet, egy terasz szerkezet, valamint a hozzá szorosan kapcsolódó csigalépcső, kitekintők és magát a kifutókat lefedő hálószerkezet tartópilonjai és lekötőszerkezetei kerültek kialakításra.
A hagyományos tartószerkezeteken kívül pászmákkal dolgoztunk amik a területet lefedő hálórendszert alkotják.
A szerkezet fő statikai vázát a központi pilonok, peremoszlopok, és az ezekre kerülő felület pászmák és hátrakötő pászmák alkotják. A központi pilonokat a felületpászmák kötik össze a peremoszlopokkal, a peremoszlopokat pedig a hátrakötő pászmák rögzítik az alapozáshoz.
A pászmaszerkezet tervezett állapotának megvalósíthatósága érdekében szükség volt helyszíni után állítási lehetőségekre, amelyek magukon a pilonokon és a hátrakötő pászmák alsó traktusában kaptak helyet.

A nagymacska kifutó főbb méretei: hossza kb 150m, szélessége 130 m. A felülethálót 6 árbóc támasztja alá.
A kismacska kifutó főbb méretei: hossza kb 50m, szélessége 20m. A felületet két árbóc támasztja alá.

Főbb kihívások:
a különböző állásszögú pilonok pozícinálása
a pászmaszerkezetek csomópontjainak kialakítása
egyedi kötőelemek és tartószerkezeti elemek tervezése
Központi pilonok hidraulikus magasságállításának biztosítása

Within the framework of the Veszprém ZOO project, the Veszprém game park was expanded, during which an accessible small and large cat runway complex was implemented.

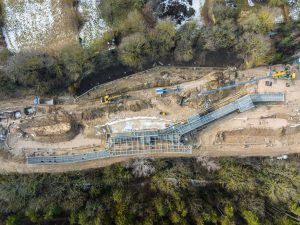

The developed area was built on a steeply sloping terrain in an area of approximately 30,000 m2.

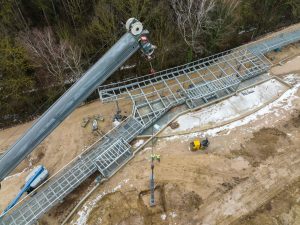

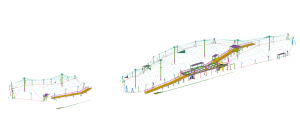

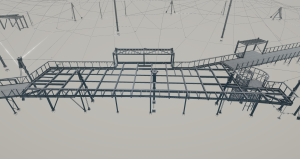

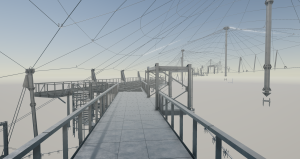

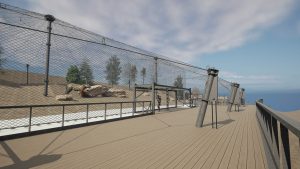

In the course of the project, 3 ramp structures, a terrace structure, as well as a spiral staircase closely connected to it, lookouts, and the supporting pylons and tie-down structures of the mesh structure covering the runways were created.
In addition to the traditional support structures, we worked with strands that form a net system covering the area.

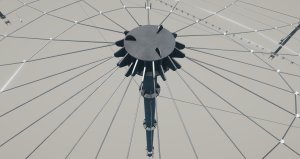

The main structural frame of the structure is made up of the central pylons, edge columns, and the surface strands and back-binding strands. The central pylons are connected to the edge pillars by the surface strands, and the edge pillars are attached to the foundation by the back-binding ties.

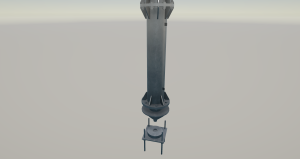

In order to make the planned state of the strand structure feasible, on-site adjustment options were needed, which were placed on the pylons themselves and in the lower section of the back-binding strands.

The main dimensions of the big cat runway: length approx. 150 m, width 130 m. The surface mesh is supported by 6 masts.
The main dimensions of the small cat runway: length approx. 50m, width 20m. The surface is supported by two masts.
