Woning fam. Haga

Category	Small Scale Projects
Year	2020
Country	Benelux
Organization	Buro de Haan
Author	Jouke Kooistra
Client	Groenprefab / Groenveste
Place of construction	Almere
Tags

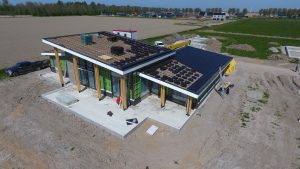

Nieuwbouw woning familie Haga te Almere

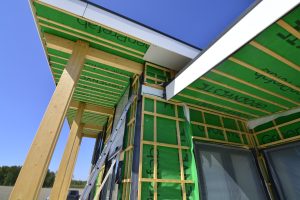

Vanuit de HSB fabriek Groenprefab en de aannemer Groenveste kregen wij van Buro de Haan de mogelijkheid om de engineering / productie aansturing uit te voeren voor deze woning. De woning is geheel opgebouwd uit HSB en moet met hoge isolatiewaarden geproduceerd worden.

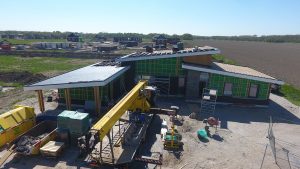

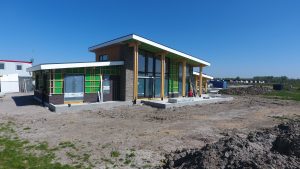

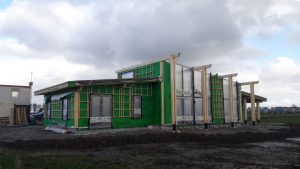

De aannemer wilde een reductie van de bouwtijd realiseren, daarom is er besloten de woning uit Prefab HSB elementen op te bouwen, welke op een simpele wijze als een soort lego blokjes op elkaar passen. De bouwtijd voor het opbouwen van de woning op de Bouwlocatie mocht niet meer dan 3 dagen in beslag nemen.

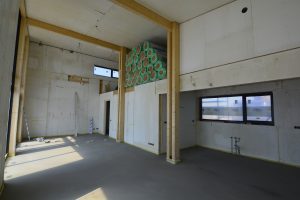

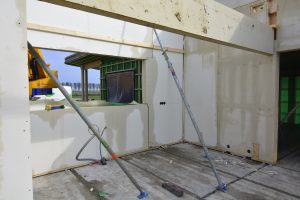

De woning heeft in de hoofdvolume een grote vide, de aannemer wil hier geen steiger in aanbrengen voor de bouw en afbouw werkzaamheden welke ze zelf uit moeten voeren. De elementen zijn daarom stuc klaar af fabriek geleverd, zodat er geen verdere afwerkingen nodig zijn voor de aannemer.

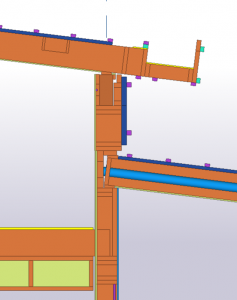

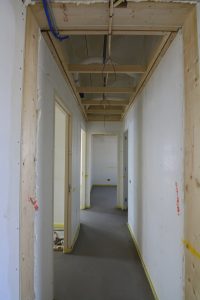

Om de bouwtijd verder te verkorten zijn binnenkozijnen, afwerk latten voor beplating, elektra en wtw installaties in de fabriek al opgenomen in de prefab elementen. Spanten en staal worden rechtstreeks vanuit het tekla model besteld bij onderaannemers en voorzien van benodigde bewerkingen rechtstreeks op de bouwplaats afgeleverd.

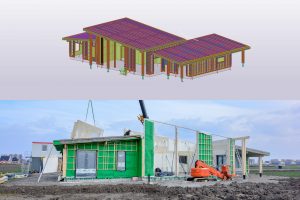

Vanuit het Tekla model heeft de afdeling maatvoering van Buro de Haan de woning uitgezet op de bouwplaats en een nacontrole gedaan door middel van 3d scannen van de ankerpunten, waarop het tekla model weer is gecontroleerd.

Door het gebruik van Tekla pasten de elementen perfect op elkaar. Ook was het geheel goed afgestemd op de onderdelen van overige leveranciers (kozijnen, installaties etc.) Hierdoor was een snelle bouwtijd te realiseren binnen de verwachting van de aannemer.

From the HSB factory Groenprefab and the contractor Groenveste, We get the opportunity to engineering and control the production for this house. The house is made off HSB elements and must be produced with high insulation values.

The contractor would like to reduce the construction time on the construction side, that’s why we dicided that the house must be prefabricated. So the could build it like as easy as a lego house on the construction side. The construction time for this house on the Construction Site should not take more than 3 days.
The mainbuilding of this house has a great open space in it. The contractor don’t want a temporary construction in this open space. So we have to make the prefabricated wooden elements ready for the plaster layer. To shorten the construction time even further we had to merge the internal doorframes en installations into the elements. The timber beams and steelwork is made directly out of our Tekla model and produced through different suppliers. This elements are provided with necessary operations delivered directly to the construction site

From the Tekla model, the department “maatvoering” of Buro de Haan measured out the house on the construction site and did a follow-up check with a 3d scanning of the anchor points, on which the Tekla model was checked again.

By using Tekla, the elements fitted together perfectly. It was also well coordinated with the parts of other suppliers (window frames, installations, etc.). As a result, a quick construction time could be realized within the expectation of the contractor.
