2 Lucan Place

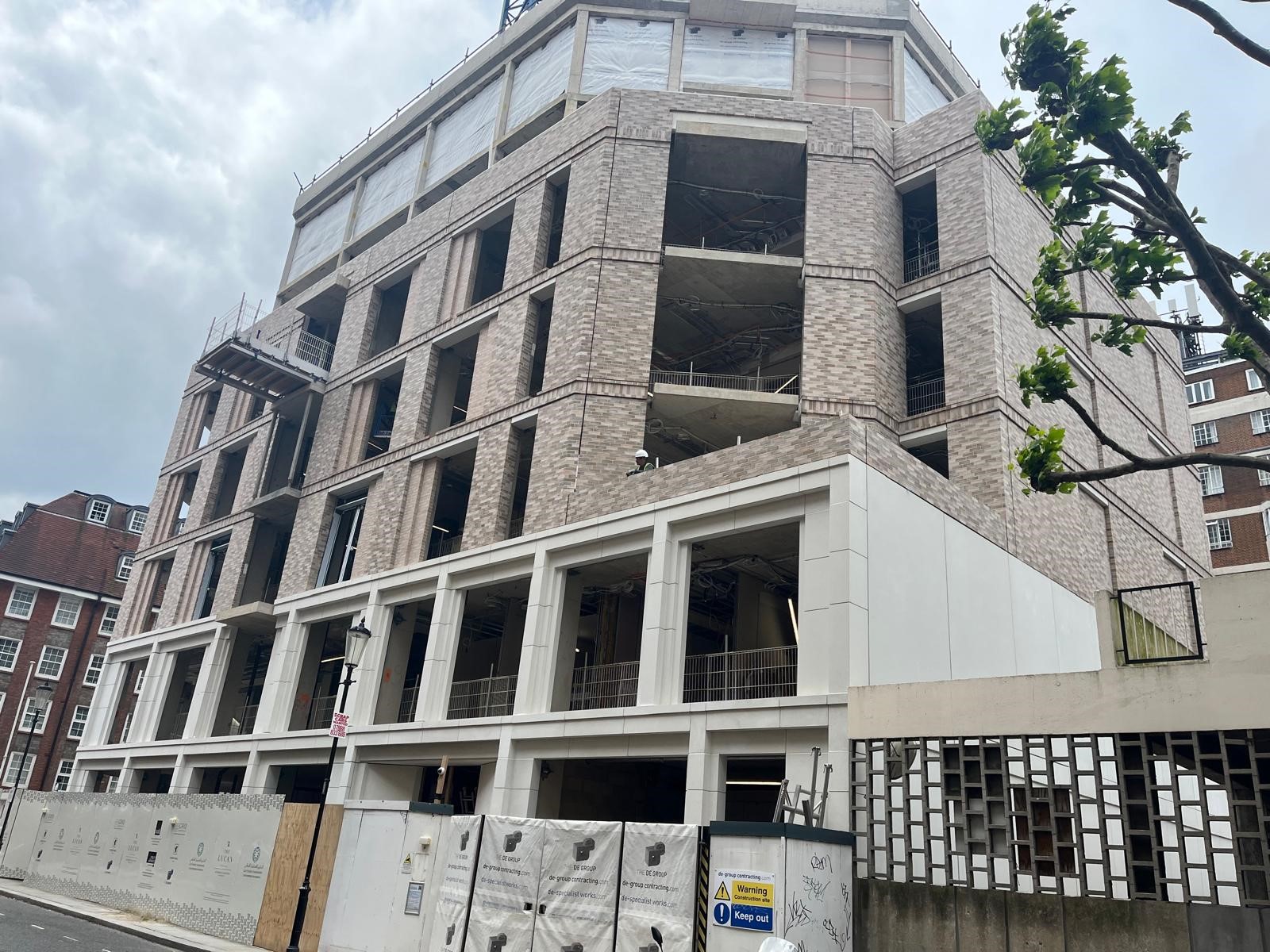

2 Lucan Place to budynek mieszkalny o nieregularnej bryle budynku powstały w miejscu wyburzonego byłego komisariatu policji w Londynie.
Nasza firma odpowiadała za model obliczeniowy, model BIM o bardzo wysokim poziomie szczegółowości wraz z wszelkimi potrzebnymi rysunkami oraz koordynacje z innymi branżami. Konstrukcja monolityczna wraz z pozostałymi niepokazanymi na modelu branżami została wykonana przez innych podwykonawców.
Główną składową projektu były prefabrykowane panele elewacyjne (Cladding Panels) o skomplikowanej geometrii (zmienna grubość, różne wykończenie) z czego niektóre z nich miały montowaną na fabryce izolacje. Panele te były montowane do konstrukcji monolitycznej poprzez specjalnie do tego projektu zaprojektowane mocowania ze stali nierdzewnej. Ze względu na skomplikowaną geometrię paneli, różne warunki podparcia oraz limitowaną ilość miejsca ze względu na inne branże powstało 53 różnych typów mocowań – co dało łącznie 999 różnego rodzaju konsoli, wsporników spawanych z prostych lub giętych blach stalowych oraz podkładek ząbkowanych. Służyły one jako elementy pośrednie łączące panele elewacyjne z szynami zabetonowanymi w konstrukcji monolitycznej.
W naszym zakresie było poza zamodelowaniem paneli z przytwierdzoną izolacją także uwzględnienie w modelu przegród ogniowych oraz cześć izolacji montowanej na budowie.

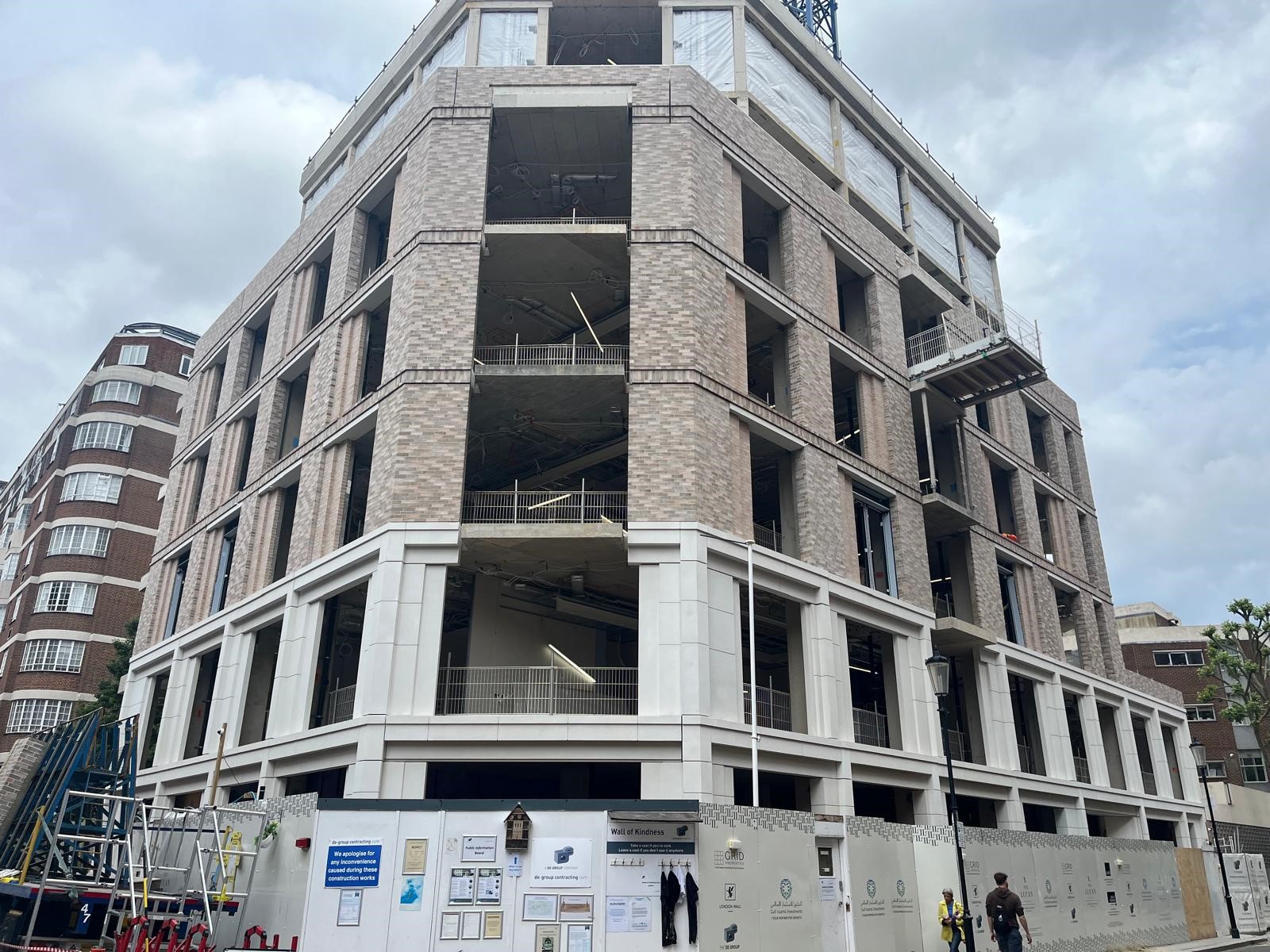

Pierwsze dwa poziomy składają się z paneli których zewnętrzna powierzchnia betonu została wytrawiona kwasem aby nadać odpowiednią fakturę. Dodatkowo pierwszy poziom charakteryzował się betonem w dwóch kolorach. Od trzeciego poziomu panele zawierają cegły z których każda jest indywidualnym obiektem w programie.
Dzięki wysokiemu poziomowi szczegółowości modelu można było go wykorzystać do stworzenia bogatej dokumentacji rysunkowej m.in.
– rzuty, elewacje w wielu kopiach z których każda zawierała inny zestaw informacji
– detale architektoniczne oraz połączeń stalowych
– rysunki produkcyjne prefabrykowanych paneli elewacyjnych (wielokrotnie wiele arkuszy na jeden element – osobno przedstawione zbrojenie, szalunek, cegły)
– rysunki produkcyjne elementów stalowych;

Wybrane informacje o modelu:
8 Kondygnacji
81774 zamodelowanych cegieł
359 unikalnych paneli elewacyjnych
999 mocowań ( w tym 53 różne typy)
9348 grup prętów oraz 10752 pojedynczych prętów zbrojeniowych
