Apartamentos Delfín

Category	Small Scale Projects
Year	2025
Country	Spain
Organization	JANSAMETAL, S.A.
Author	Bernardo Valencia
Place of construction	Palma de Mallorca
Tags	Tekla StructuresTrimble ConnectSteel

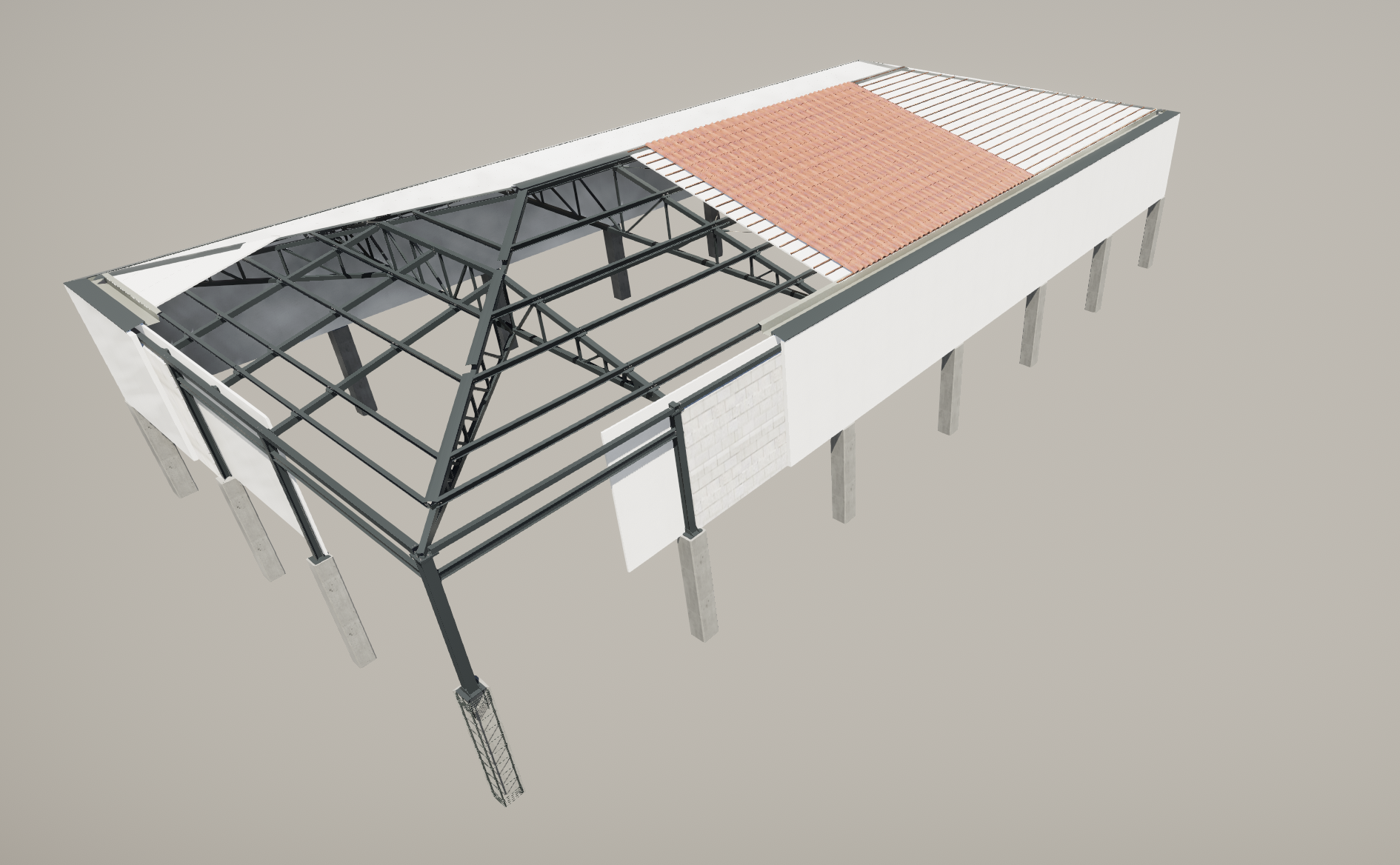

Modelo tekla de la estructura para un edificio de un complejo turístico en Palma de Mallorca.

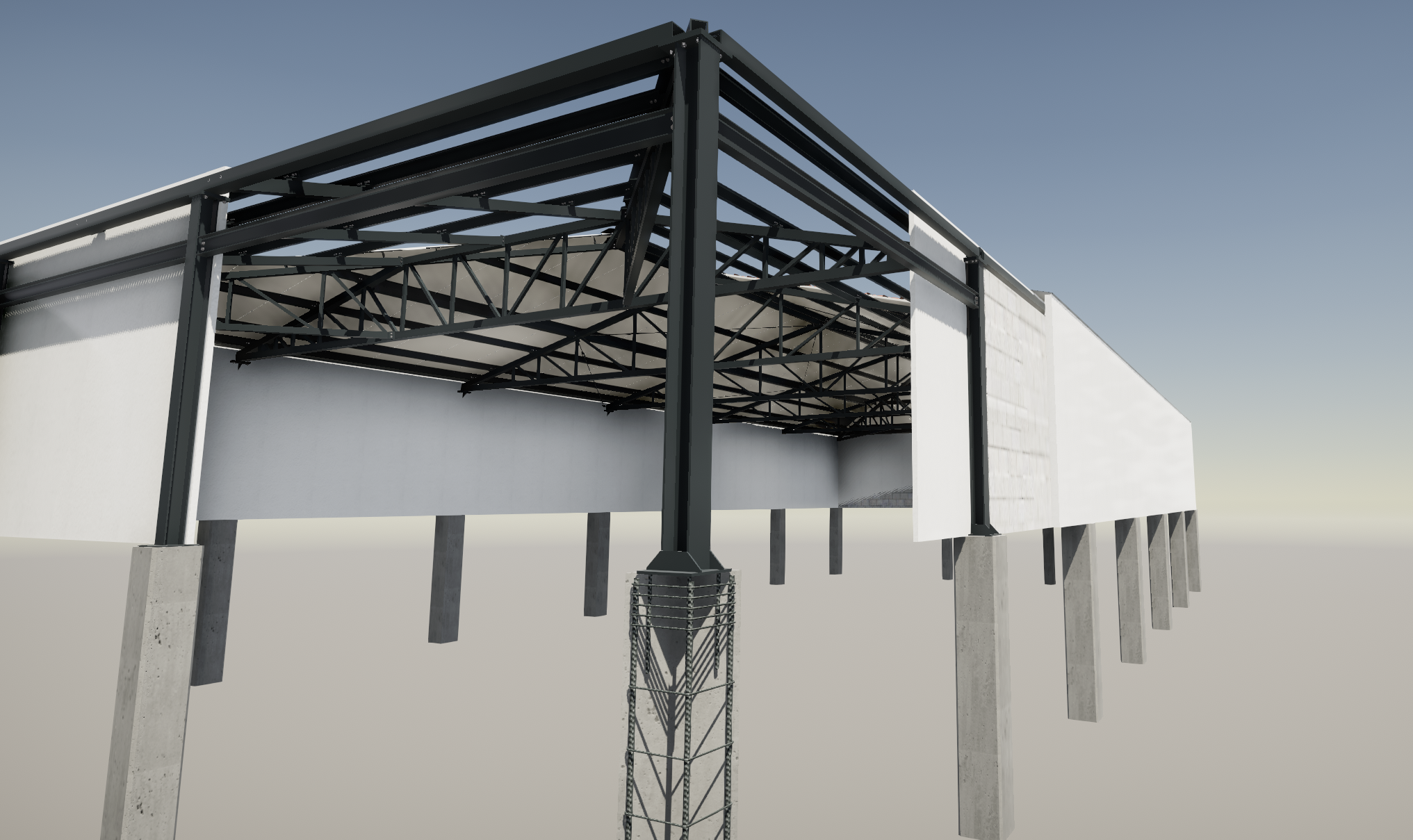

Estructura metálica en perfiles H sobre estructura de hormigón.

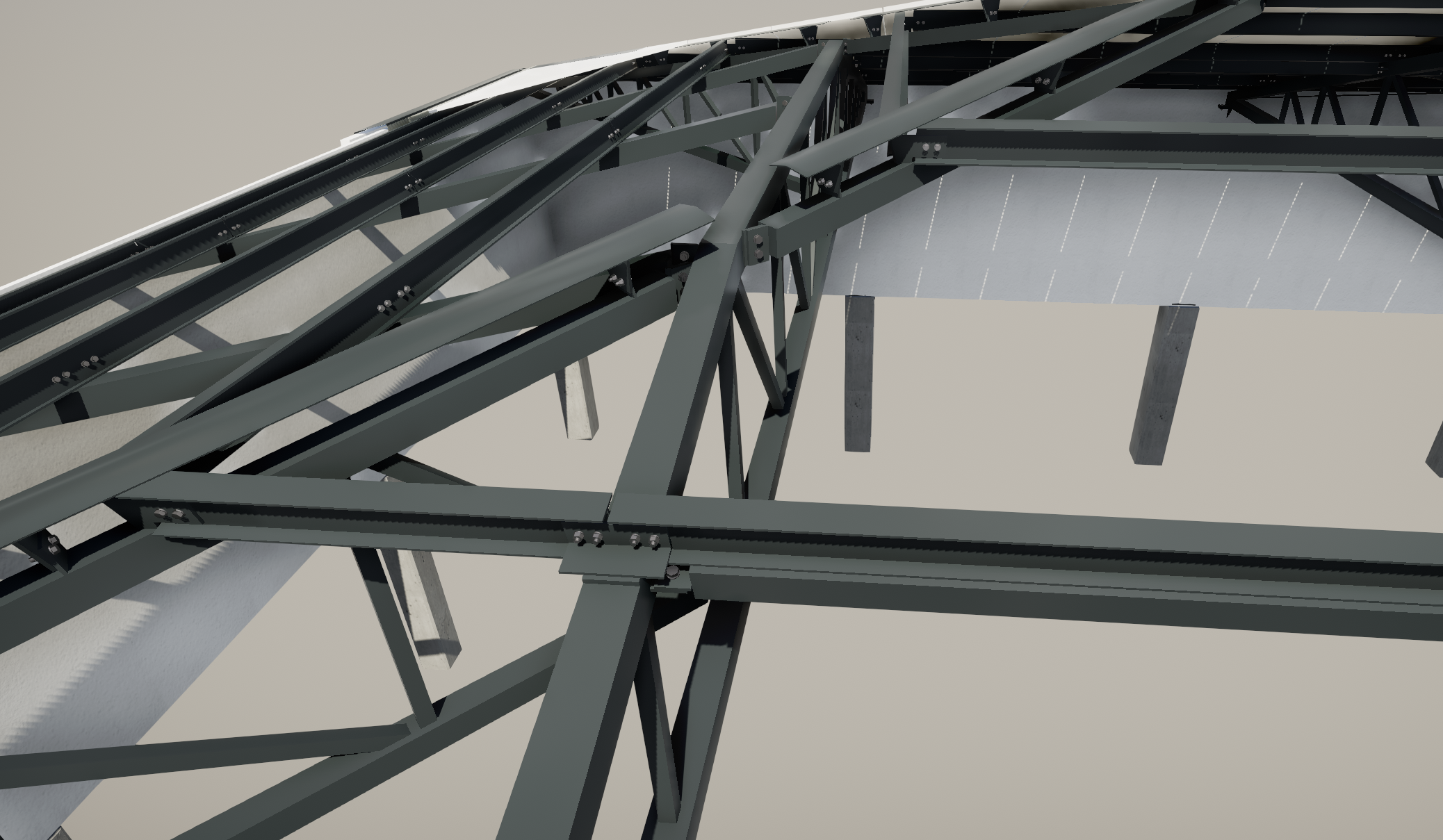

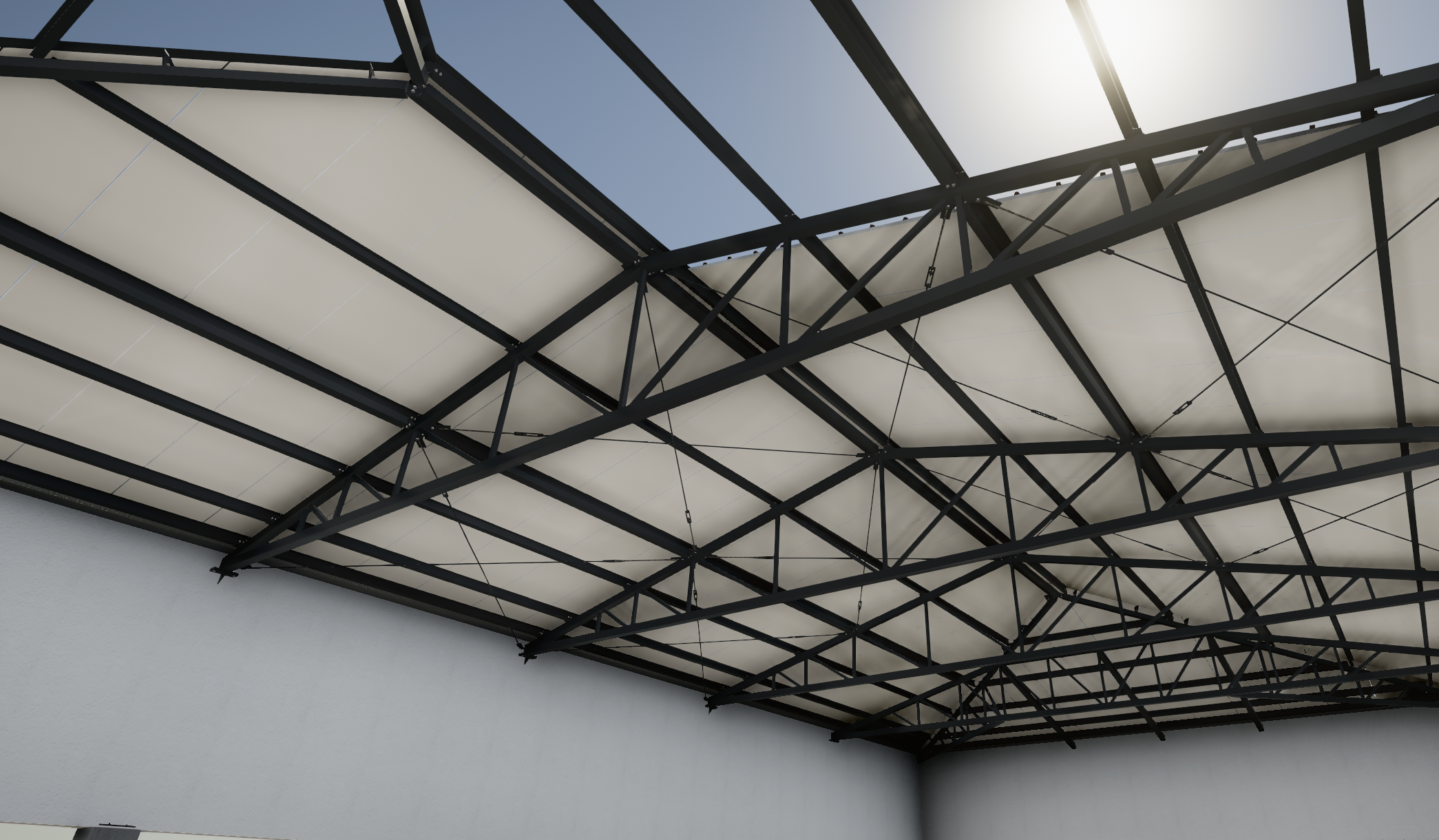

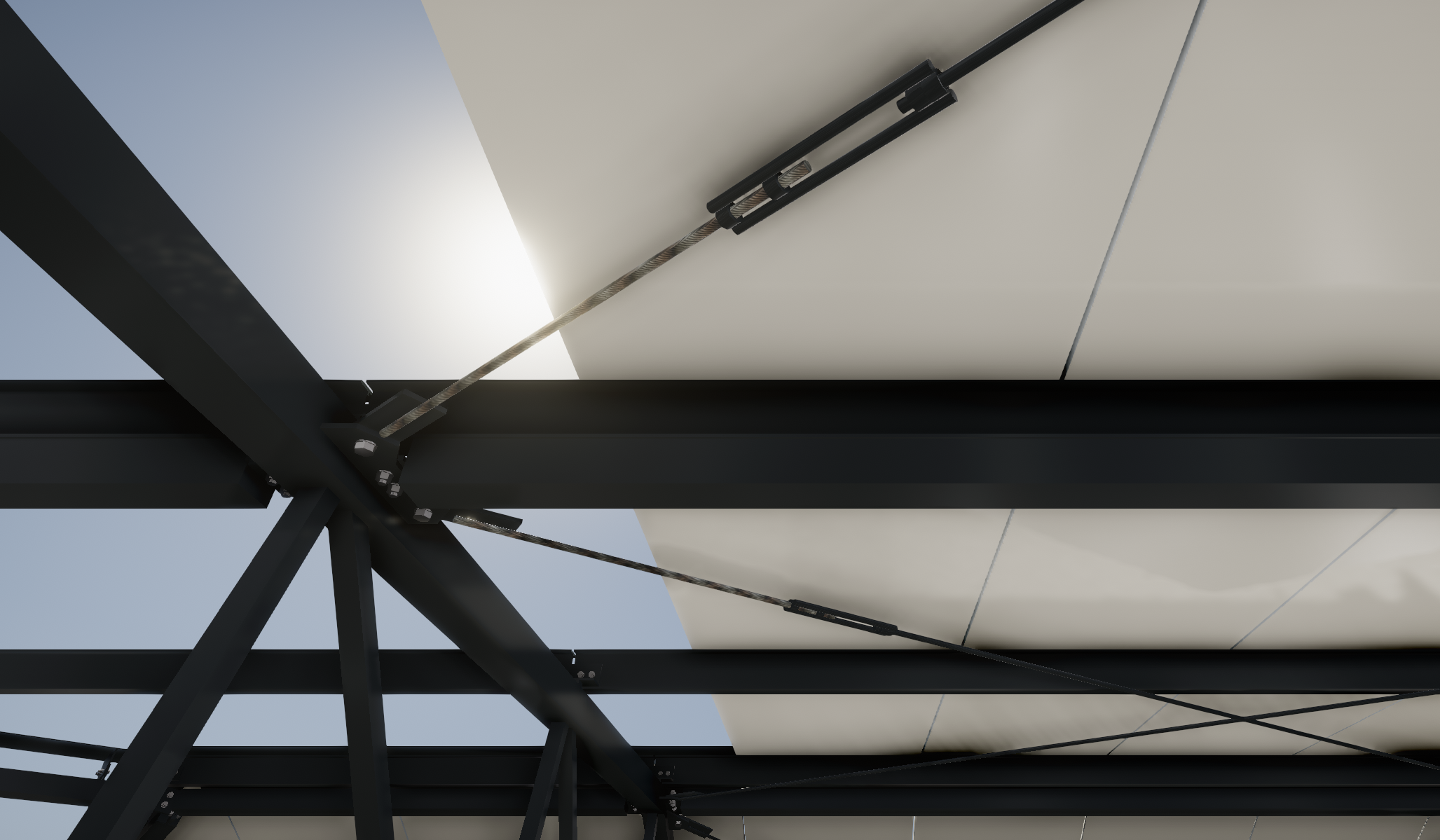

Cubierta a 4 aguas mediante cerchas tubulares de 15m de luz, correas de perfiles I y arriostrados con tensores roscados.
Cerramiento de fachada mediante muro de bloque con recubrimiento de poliestireno interior y exterior.

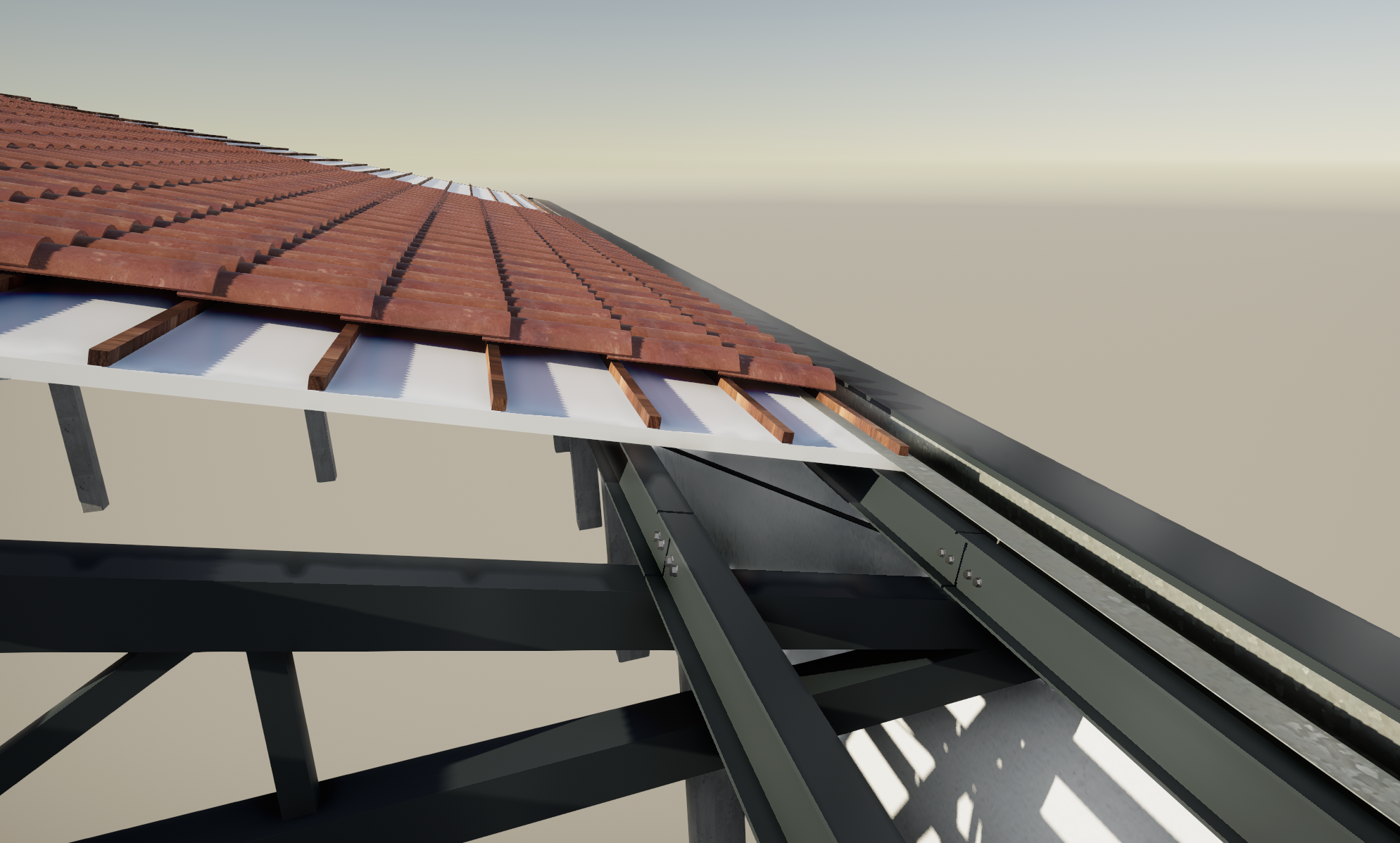

Cubierta mediante panel sandwich con colocación de tejas cerámicas mediante listones de madera fijados al panel.
Remates y canal interior en chapas lacadas y galvanizadas.

Model of the structure for a building of a tourist resort in Palma de Mallorca.
Metal structure in H profiles on concrete structure.
Four-way roof with tubular trusses of 15m of light, I profile purlins and braced with threaded tensioners.
Facade enclosure by block wall with interior and exterior polystyrene coating.
Covering by sandwich panel with placement of ceramic tiles by wooden slats attached to the panel.
Lacquered and galvanized veneers and inner channel.
