Woontoren Selwerd Groningen
| Kategorie | Komerční projekty |
|---|---|
| Rok | 2019 |
| Země | Benelux |
| Organizace | Alferink van Schieveen ingenieursbureau |
| Autor | Emiel Luttel |
| Klient | Constar Prefab Meppel |
| Místo stavby | Groningen |
| Tags |
Nieuwbouw woontoren Selwerd Groningen.
In de wijk Selwerd in Groningen wordt momenteel een door Oving Architekten ontworpen 15 verdiepingen tellende, ovale woontoren van 50 meter hoog gerealiseerd. Aannemer Dijkstra Draisma heeft de uitwerking van het prefab skelet uitbesteed aan Constar prefab waarvoor wij de engineering verzorgen.
In Groningen hebben we te maken met geïnduceerde aardbevingen. Ook bij deze woontoren hebben we te maken met krachten uit bevingsbelastingen.

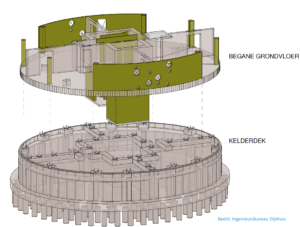

De woontoren is middels base-isolation los gekoppeld van de fundatie. De lift is in prefab beton uitgevoerd en deze hangt dan onder de begane grondvloer welke in het werk gestort is. Op deze vloer worden de prefab wanden van het opgaande skelet geplaatst.

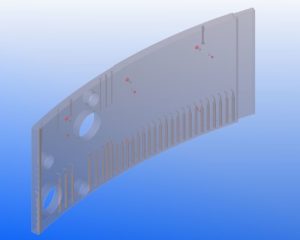

De forse krachten uit de ondergrond moeten overgedragen worden van de vloer op de wanden waardoor er zeer veel stekken en zware wapening benodigd is in de gebogen wanden.

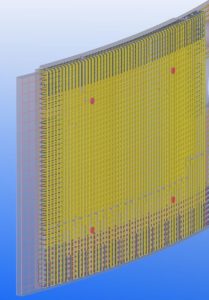

Alle voorzieningen als stekken, elektra, hijsankers, stekkenbakken en de wapening zijn gemodelleerd om een exacte passing te waarborgen, de stekken zitten omsloten door zware wapening in de elementen. Ook de grote over te brengen schuifkrachten resulteren in vertandingen in het element. Al deze onderdelen zijn zeer nauwkeurig in Tekla uitgewerkt wat resulteerde in maakbare elementen voor Constar en passende elementen op de bouw.
Residential tower Selwerd Groningen
In the Selwerd district of Groningen, a 15-storey, 50-meter-high oval tower was designed by Oving Architekten. Contractor Dijkstra Draisma has outsourced the prefabrication of the concrete walls to Constar prefab. The structural engineering of these precast elements was made bij Alferink van Schieveen.
In Groningen we have seismic activity induced bij gas extraction. The residential tower is designed to resist these earthquakes forces.

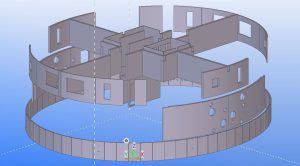

The residential tower is detached from the foundation with a base isolation. The elevator pit, prefab concrete, hangs under the ground floor. The prefab walls of the construction are placed and fixed on this floor.

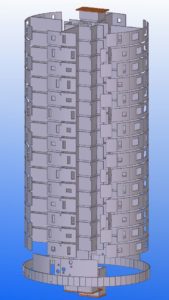

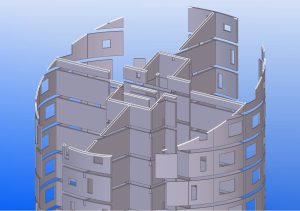

The complete elements including the connections and the reinforcement are designed with Tekla. From the model we extracted the production drawings and data of the connections for the in situ floor.
