Feed manufacturing plant 25t/h

Construsoftbimawards - Feed manufacturing plant 25t/h
Category Industrial Projects
Year 2020
Country Poland
Organization Realizacje Wenglorz sp. z o.o. sp. k.
Author Realizacje Wenglorz sp. z o.o. sp. k.
Co-authors mgr inż. Wiktor Michałowski, mgr inż. Adam Gołębiewski, mgr inż. Kamil Dublaszewski, mgr inż. Mariusz Sosnowski, mgr inż. Paweł Drabowicz, mgr inż. Konrad Majewski, mgr inż. Grzegorza Jasinowicz
Place of construction Polska
Vote for this project

Projekt dotyczy wytwórni pasz o wydajności 25 t/h. Firma Realizacje Wenglorz była odpowiedzialna za rozwiązania technologiczne, konstrukcyjne. Ponadto, sporządzone zostały projekty wykonawcze, warsztatowe i dokumentacja montażowa.

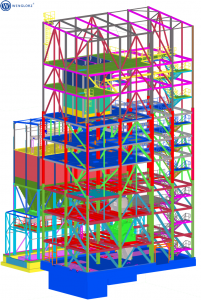

Dział projektowy opracował modele obliczeniowe i warsztatowe obiektów: wieży produkcyjnej, zbiorników gotowego produktu, punktu przyjęcia surowca, wieży podnośników oraz estakady. Najwyższy obiekt ma 37 m wysokości. Waga wszystkich obiektów wynosi 490 ton. W modelu uwzględniliśmy rozwiązania technologiczne firmy Realizacje Wenglorz przewidziane do zakładów przemysłowych typu wytwórni pasz sypkich i granulowanych.

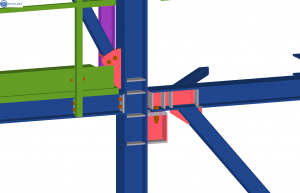

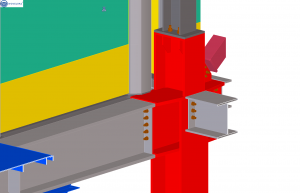

Dokumentacja konstrukcyjna obiektów została sporządzona przy użyciu programów:Tekla Structures, Idea Statica oraz Dlubal RFEM.

The project concerns a feed manufacturing plant with an efficiency of 25 t/h. Realizacje Wenglorz company was responsible for the technological project, steel detailing and executive and workshop design as well as assembly design.
The design department developed calculation and workshop projects of: production tower, finished products silos, raw material reception point, bucket elevator tower and overpass. The highest object is 37 m tall and the overall weight of all objects is 490 tons.
In the model, we took into the account the technological solutions of the Realizacje Wenglorz company intended for granulated and loose feed manufacturing plants.
The design documentation of the buildings was prepared using the following programs:: Tekla Structures, Idea Statica and Dlubal RFEM.
