Waterhall Gdynia
| Category | Commercial Projects |
|---|---|
| Year | 2025 |
| Country | Poland |
| Organization | Primes sp. z o.o. |
| Author | Primes sp. z o.o. |
| Co-authors | BEDRA CICHOSZ Sp. z o.o. |
| Client | AFFILIATE PROJECT SP Z O O. |
| Place of construction | Gdynia |
| Tags | ConcreteTekla StructuresSteel |
Waterhall Gdynia to prestiżowa inwestycja zlokalizowana w centrum miasta, w bliskiej odległości od morza, mariny i plaży. Widok na morze rozpościera się z aż 80% apartamentów. Kompleks składa się z dwóch budynków – A i B.
Projektowane obiekty będą miały 6 kondygnacji nadziemnych oraz 2 kondygnacje podziemne. W części podziemnej znajdzie się hala garażowa. Na poziomie -1 zaplanowano strefę wellness & spa oraz basen. W projekcie przewidziano także centrum biznesowe, Jazz Club oraz strefę fitness.
Budynki A i B zaprojektowano w konstrukcji żelbetowej. Główną konstrukcję pionową stanowią monolityczne słupy, tarcze oraz ściany. W części podziemnej zastosowano mieszany układ konstrukcyjny: słupowo-belkowy, słupowo-tarczowy oraz płytowo-słupowy. Na wyższych kondygnacjach zastosowano układ ścianowy. Fragmenty stropów będą stanowiły pogrubione pasma transferowe, pełniące funkcję elementów wsporczych dla tarcz wyższych kondygnacji.
Budynki zostaną posadowione na płycie fundamentowej, która – wraz ze ścianami zewnętrznymi podziemia oraz obniżonym stropem nad poziomem -1 (w rejonie ogrodów deszczowych, ze względu na możliwość wystąpienia zwierciadła wód gruntowych powyżej wierzchu stropu) – będzie stanowić tzw. „szczelną wannę”. Z uwagi na wysoki poziom wód gruntowych oraz dwie kondygnacje podziemne zostały wykonane mikropale.
Budynek B, ze względu na swoje gabaryty, zostanie podzielony na sekcje dylatacyjne – w formie podwojenia konstrukcji w miejscu styku – w celu zminimalizowania efektów skurczowych. W części aparthotelowej budynku B, w osiach 13’-16/K-H, zaprojektowano wspornikową część budynku opartą na słupie w nieregularnym kształcie litery „V” o zmiennym przekroju.
Ciekawy elementem jest zaprojektowany strop łukowy żelbetowy monolityczny w kształcie „fali” oraz schody żelbetowe monolityczne w kształcie „fali”, stanowiące częściowo strop nad usługami. Schody fali będą stanowić przestrzeń publiczną przeznaczoną do spotkań. Na schodach zaprojektowano siedziska oraz zieleń.

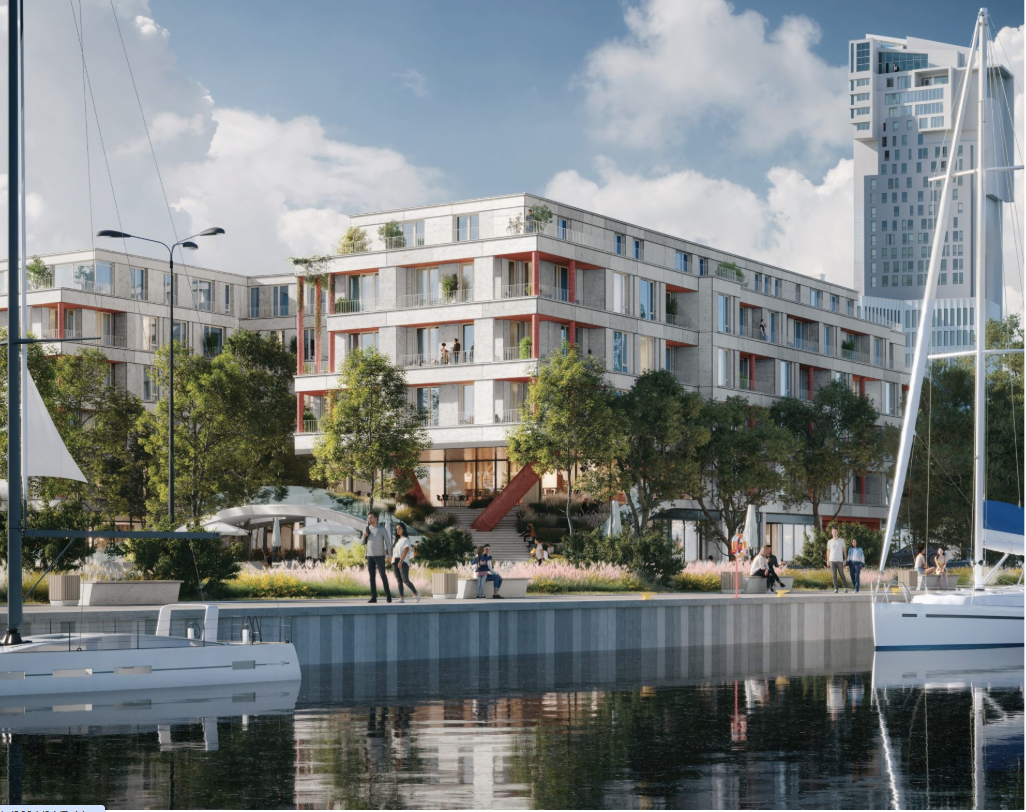

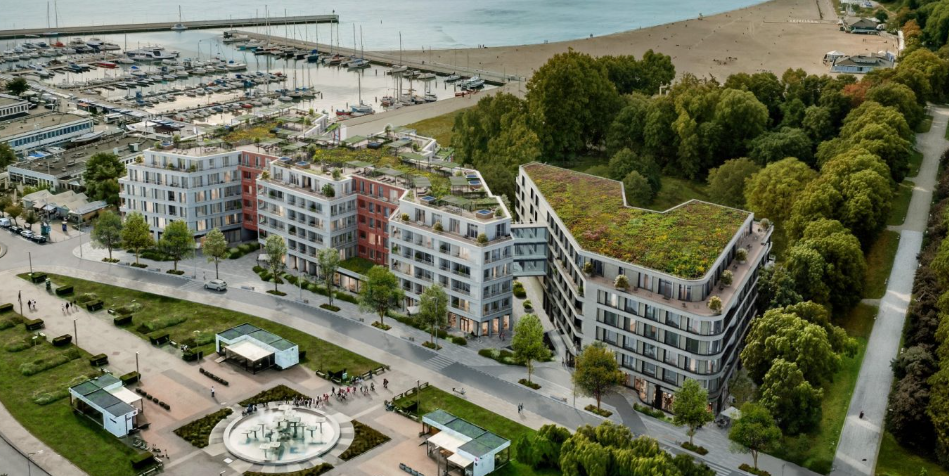

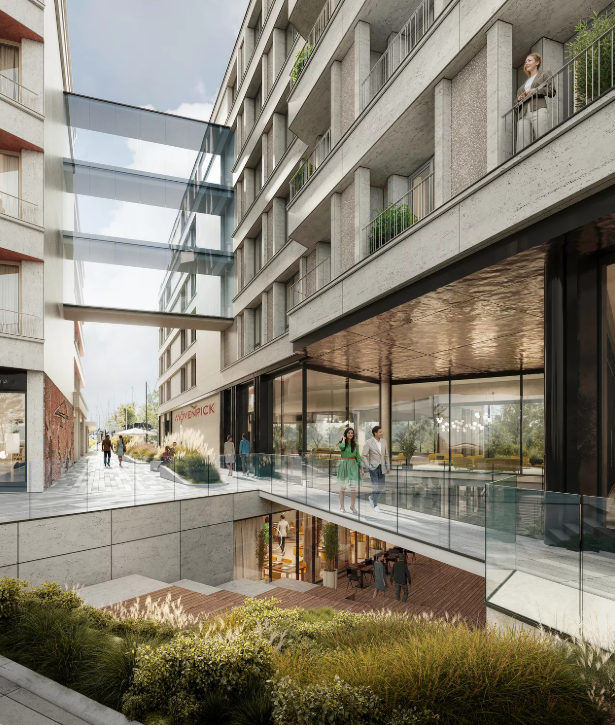

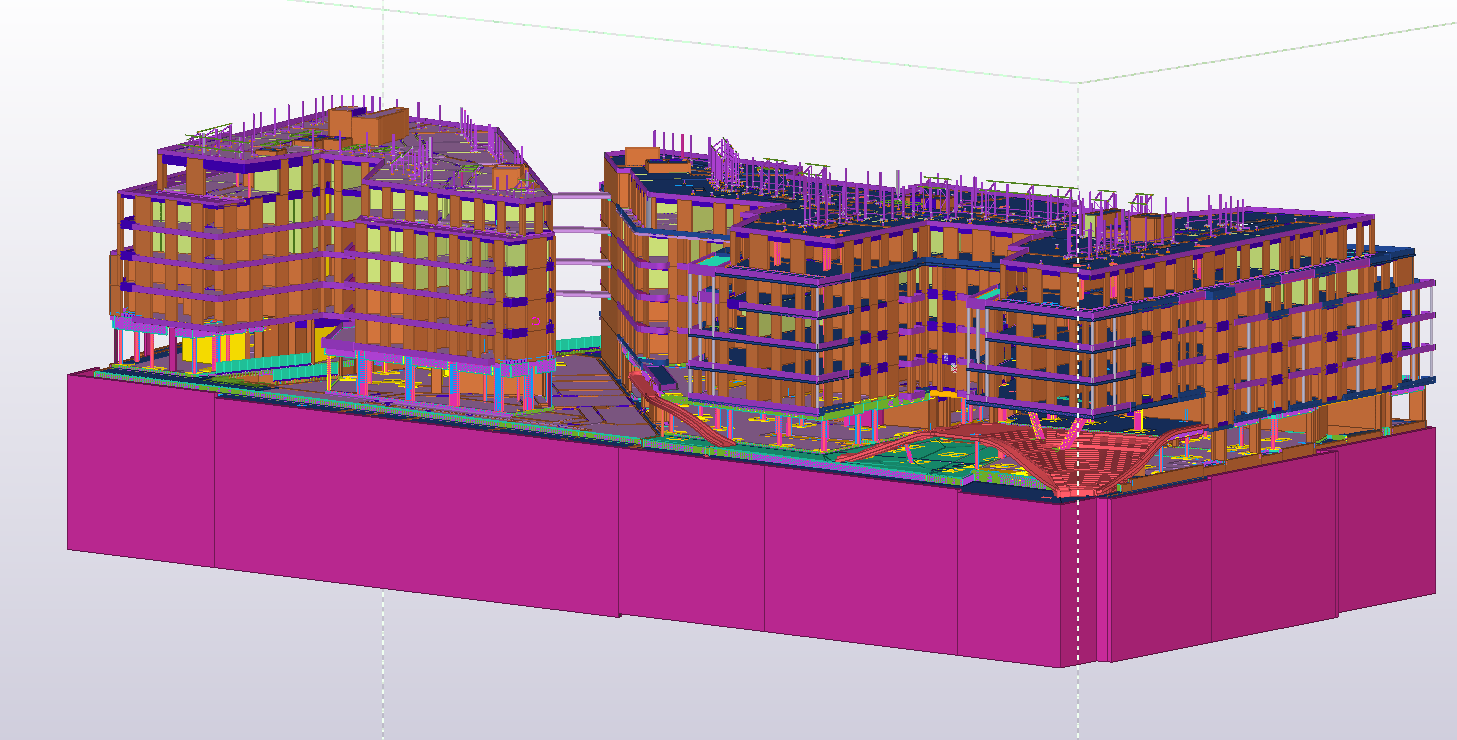

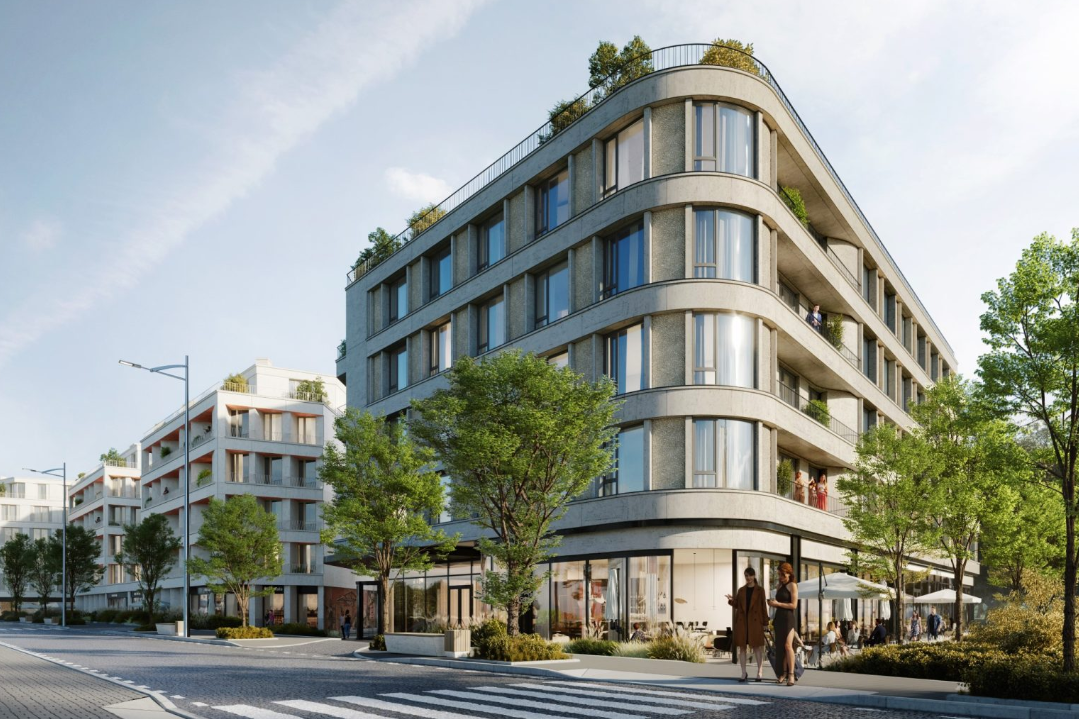

Waterhall Gdynia is a prestigious development located in the city center, in close proximity to the sea, marina, and beach. A sea view is available from as many as 80% of the apartments. The complex consists of two buildings – A and B.

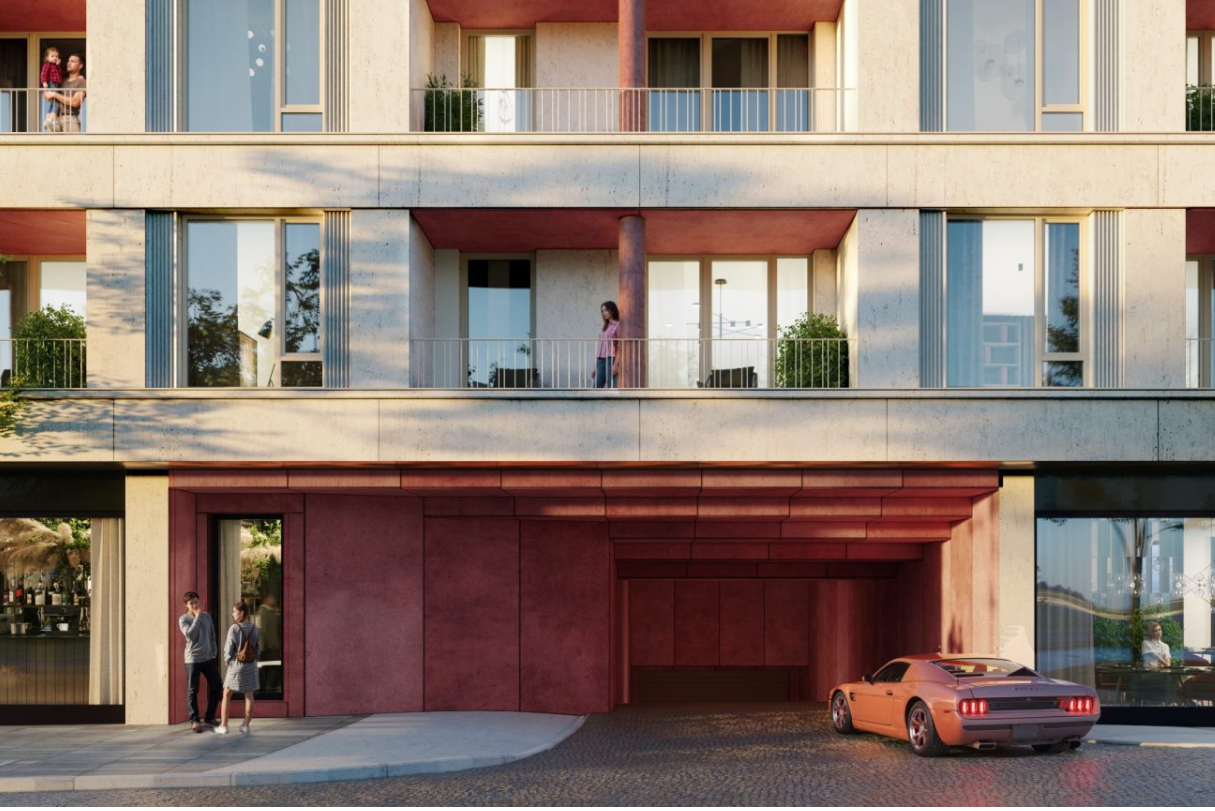

The designed structures will have 6 above-ground storeys and 2 underground levels. Parking garage will be located in the underground . Level -1 will feature a wellness & spa zone and a swimming pool. The development will also include a business center, Jazz Club, and fitness area.

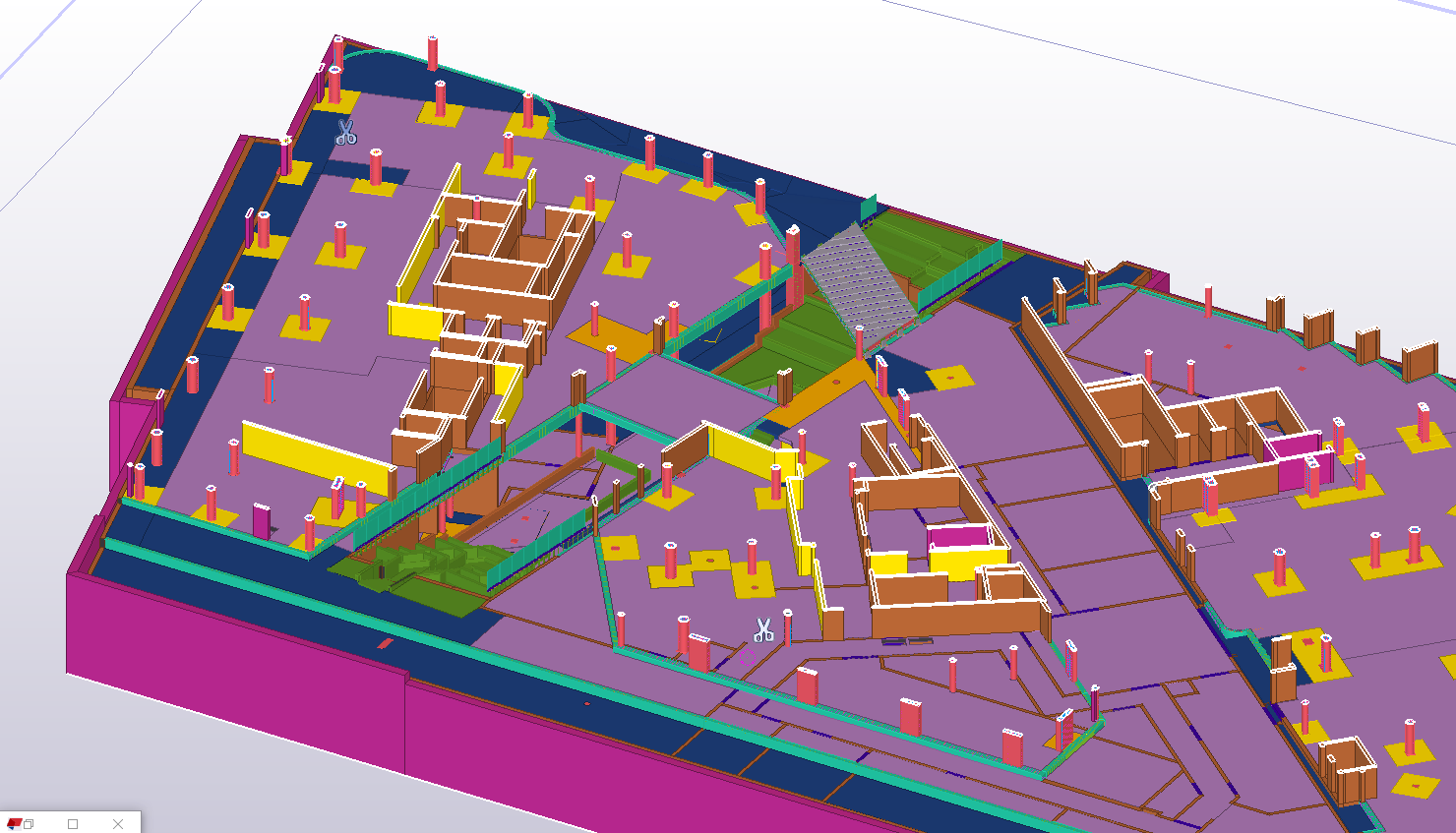

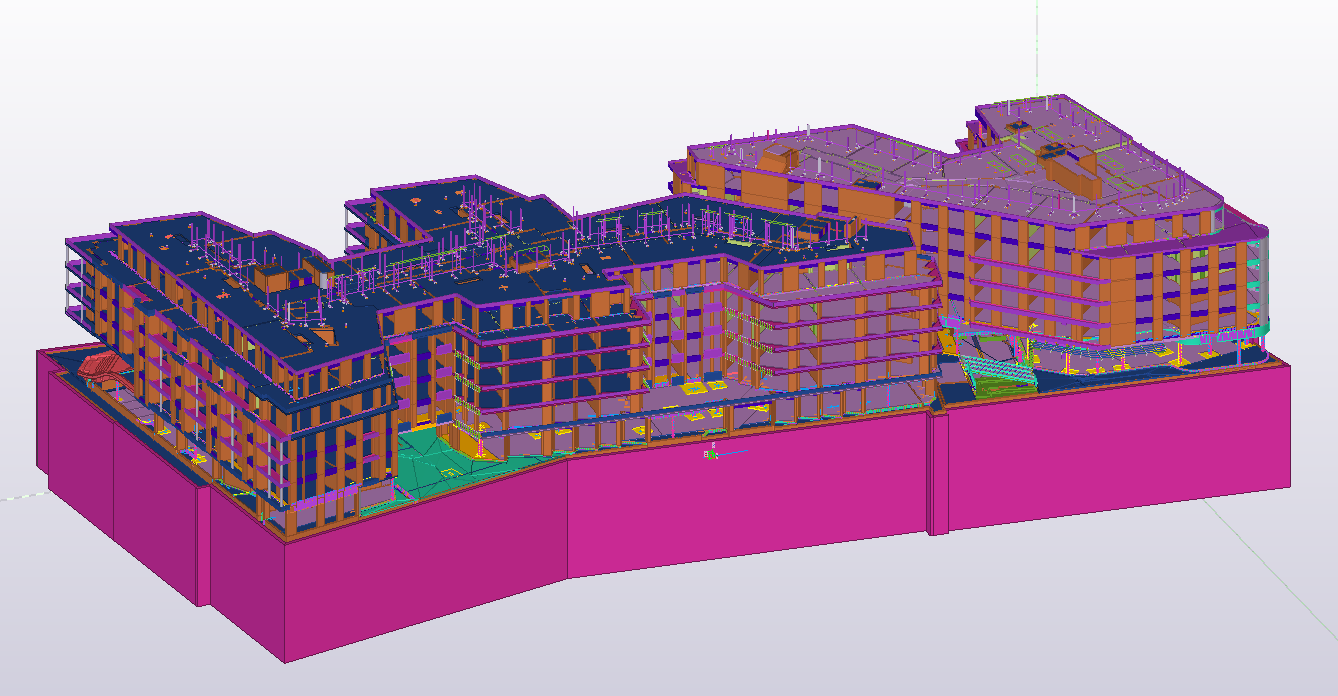

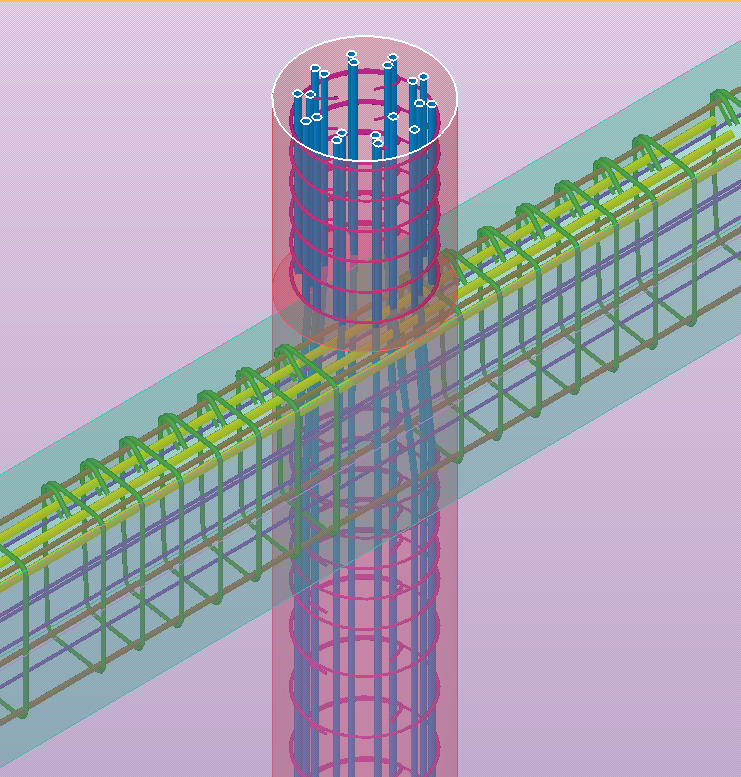

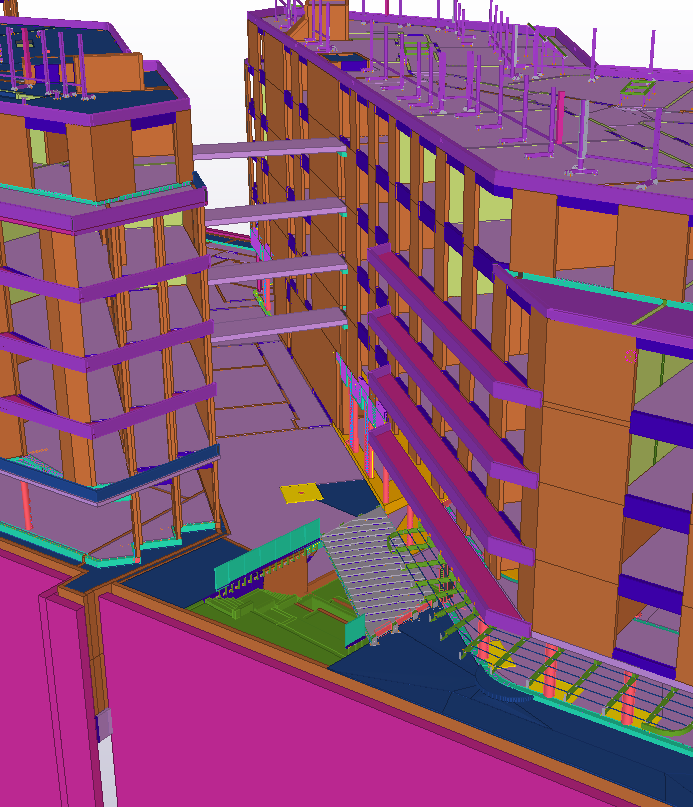

Buildings A and B are designed with a reinforced concrete structure. The main vertical load-bearing system consists of monolithic columns, shear walls, and solid walls. In the underground part, a mixed structural system is applied: beam-column, column-shear wall, and flat slab-column systems. In the upper storeys, a wall-based structural system is used. Selected sections of the floor slabs will be designed with thickened transfer bands to support the shear walls on the upper floors.

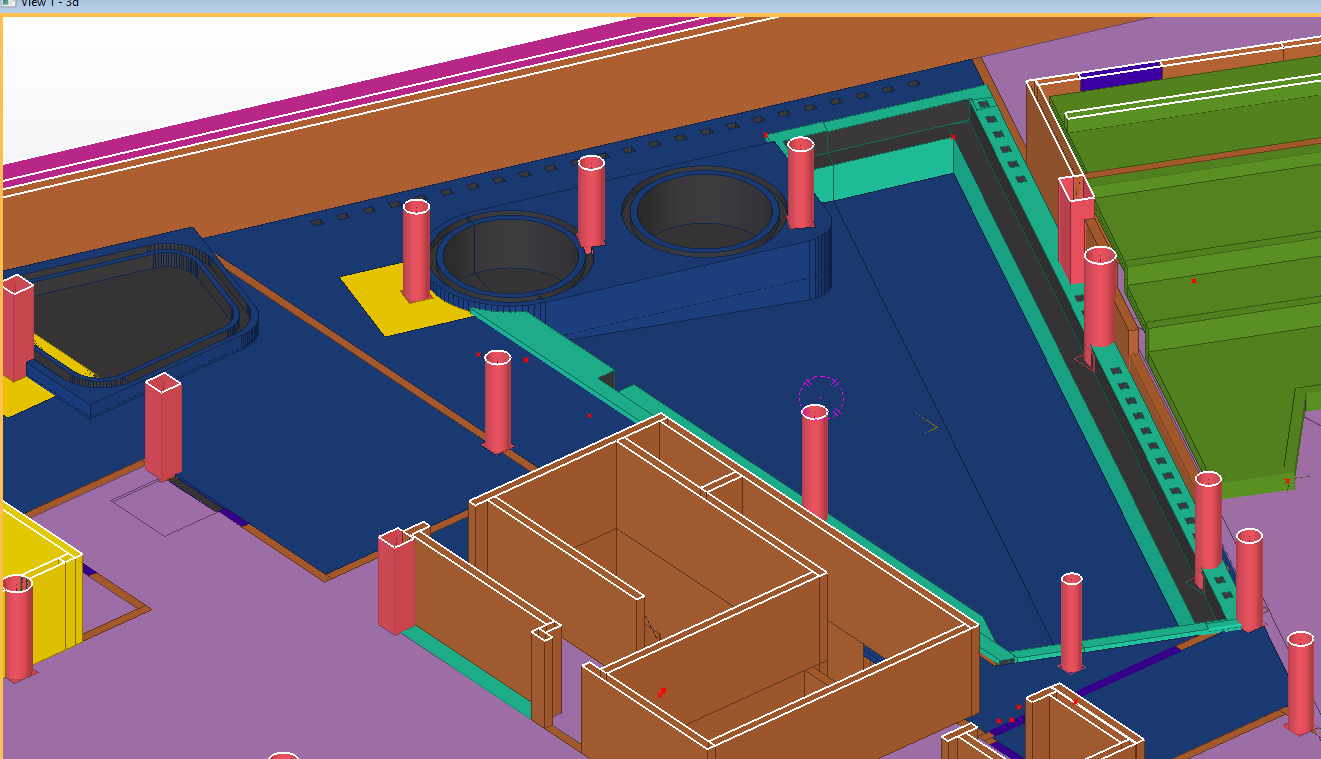

The buildings will be founded on a raft foundation which – together with the
external walls of the underground and the lowered ceiling above level -1 (in the area of the rain gardens, due to the possibility of the groundwater table rising above the ceiling level) – will form a so-called “watertight tank” structure. Due to the high groundwater level and the presence of two underground levels, micropiles have been constructed.

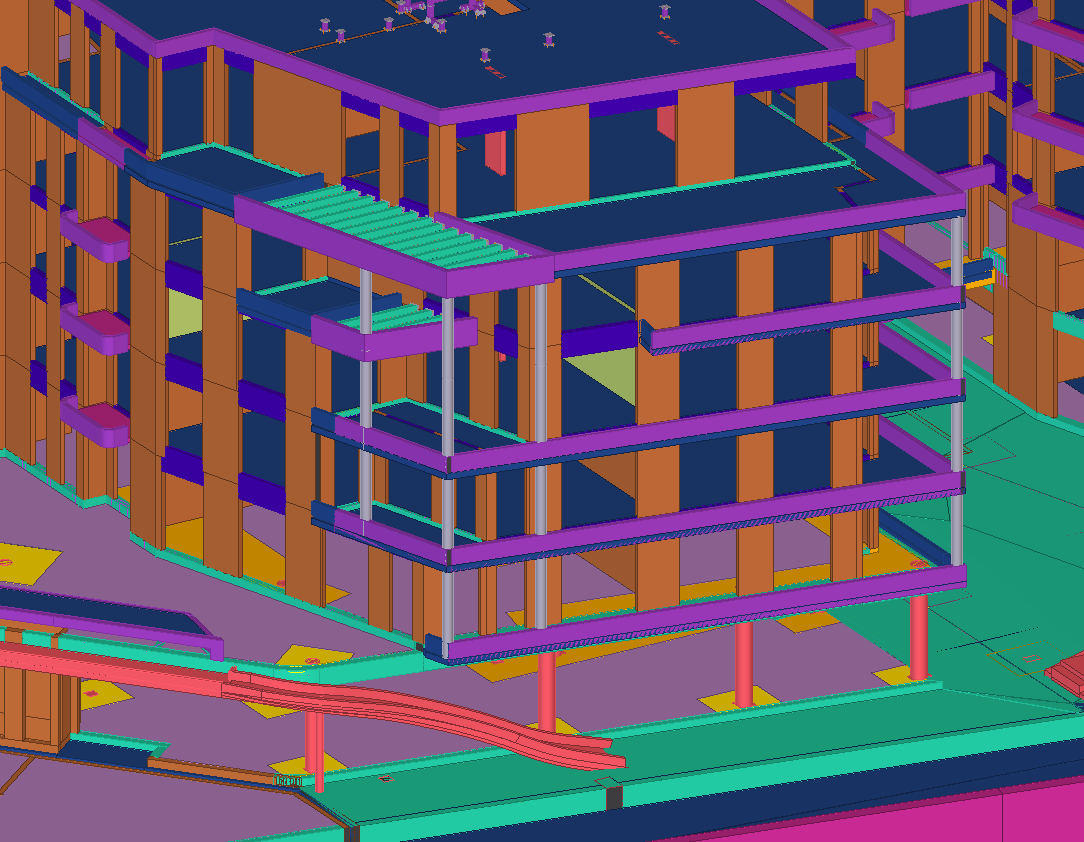

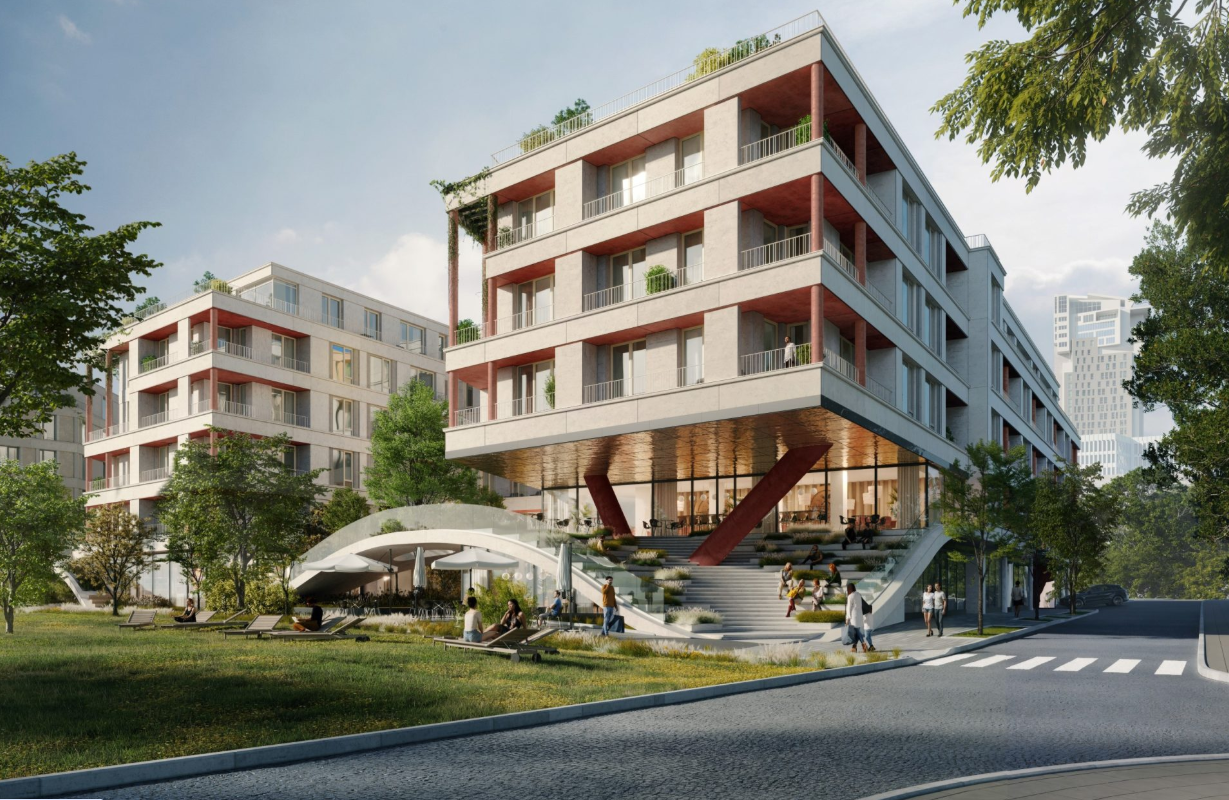

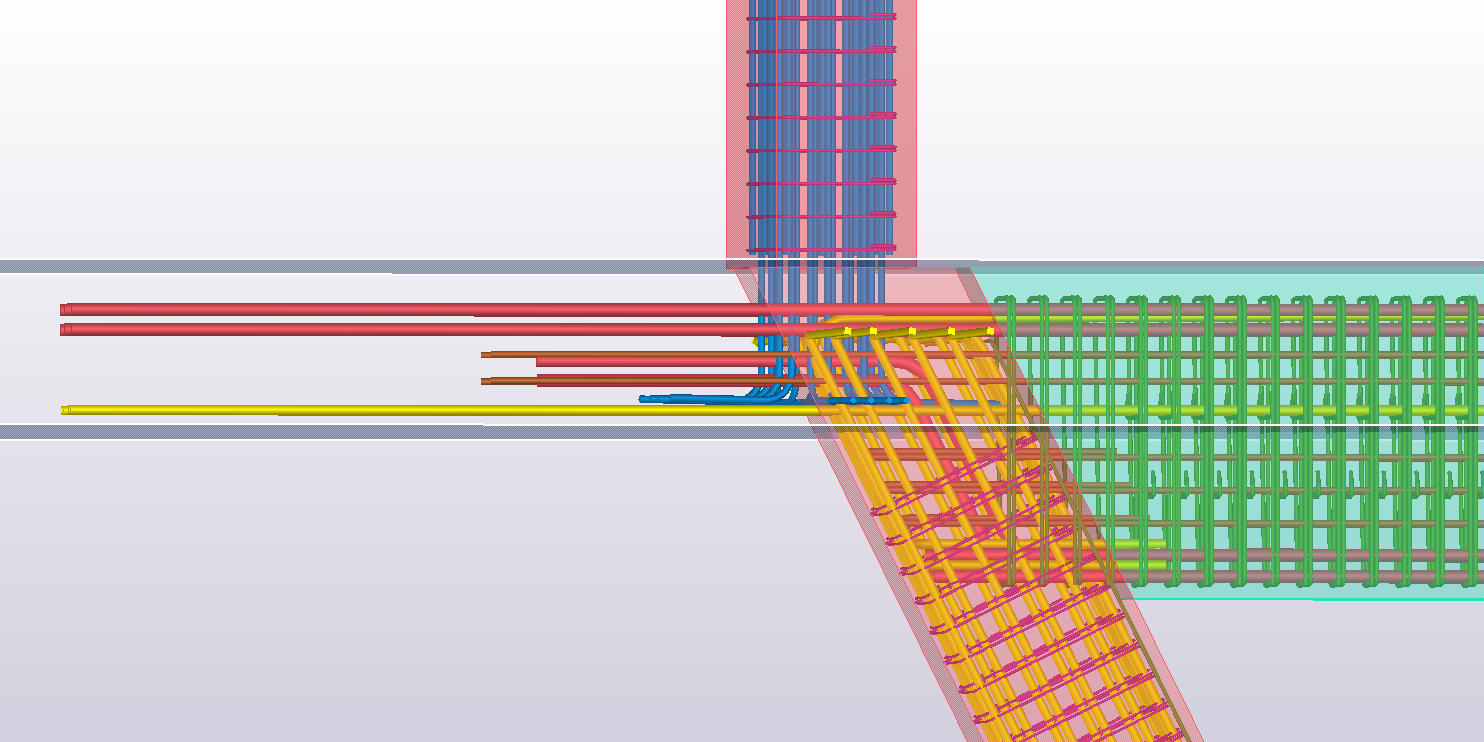

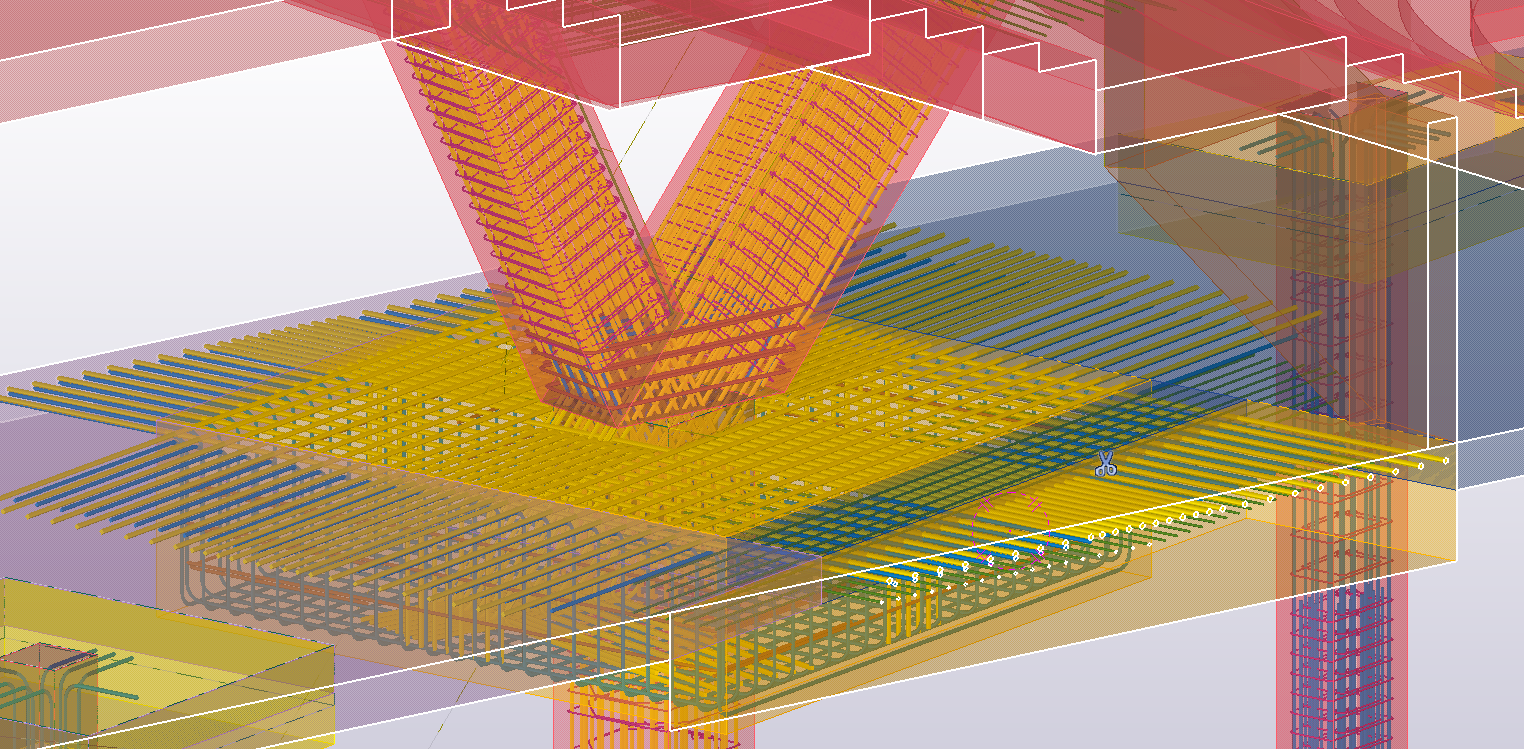

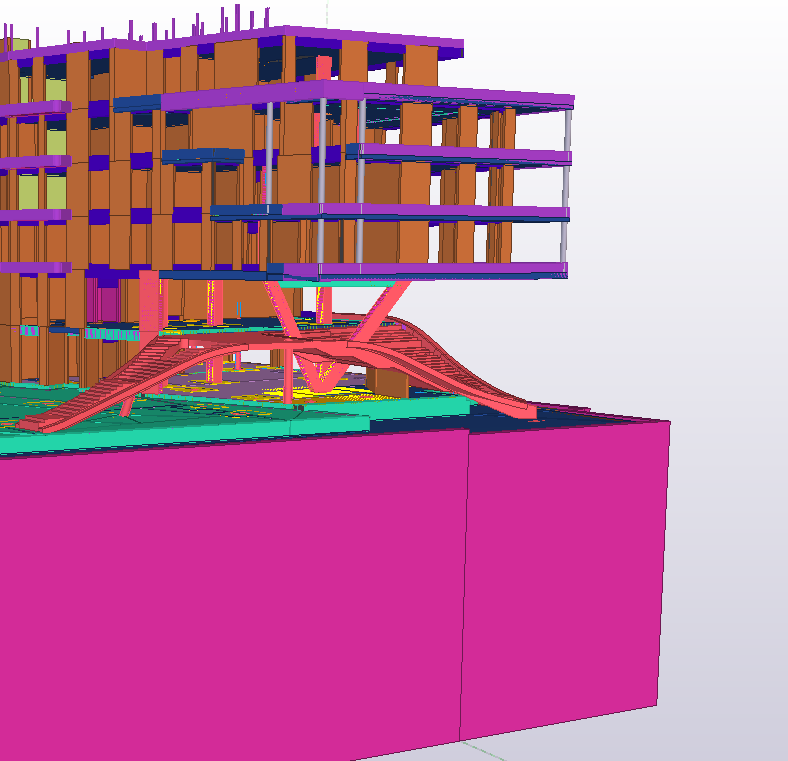

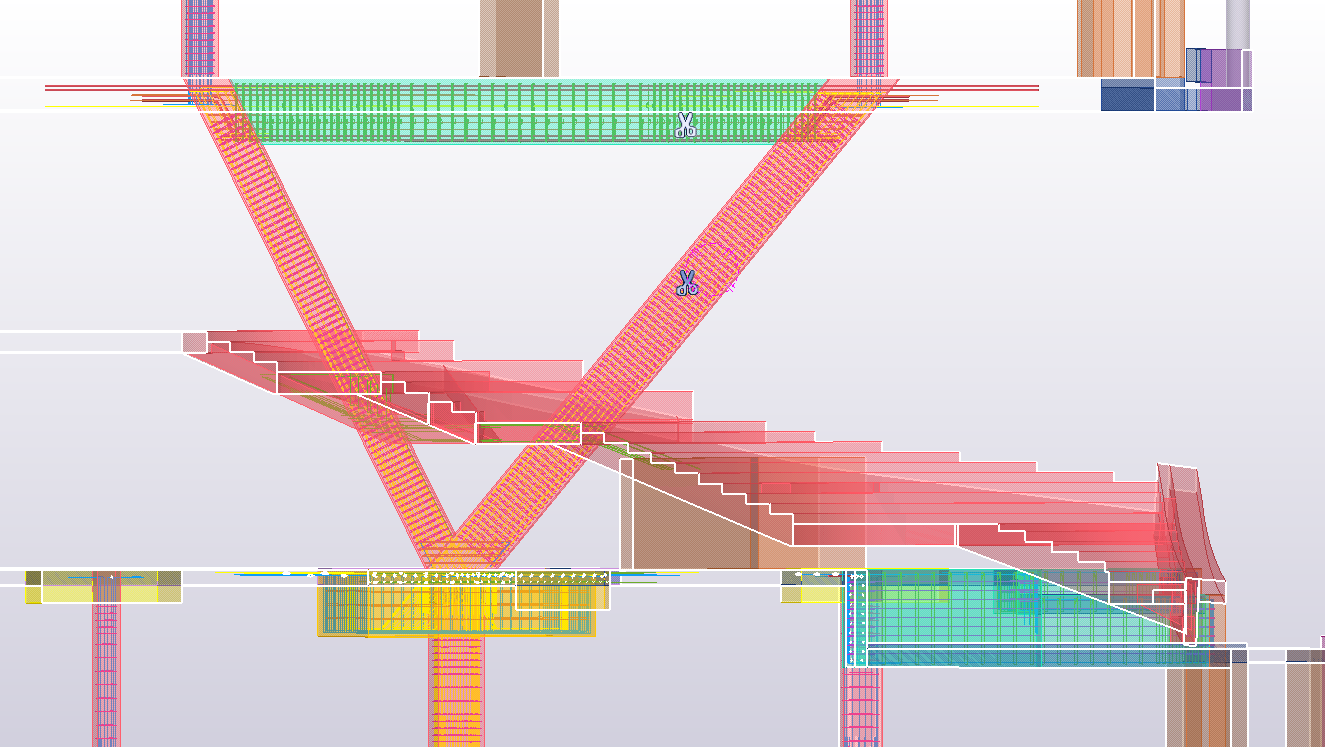

Building B, due to its dimensions, will be divided into expansion sections – implemented as a structural duplication at the joints – in order to minimize shrinkage effects. In the aparthotel section of Building B, in gridlines 13’-16/K-H, a cantilevered part of the structure has been designed, supported by a V-shaped column with an irregular geometry and variable cross-section.

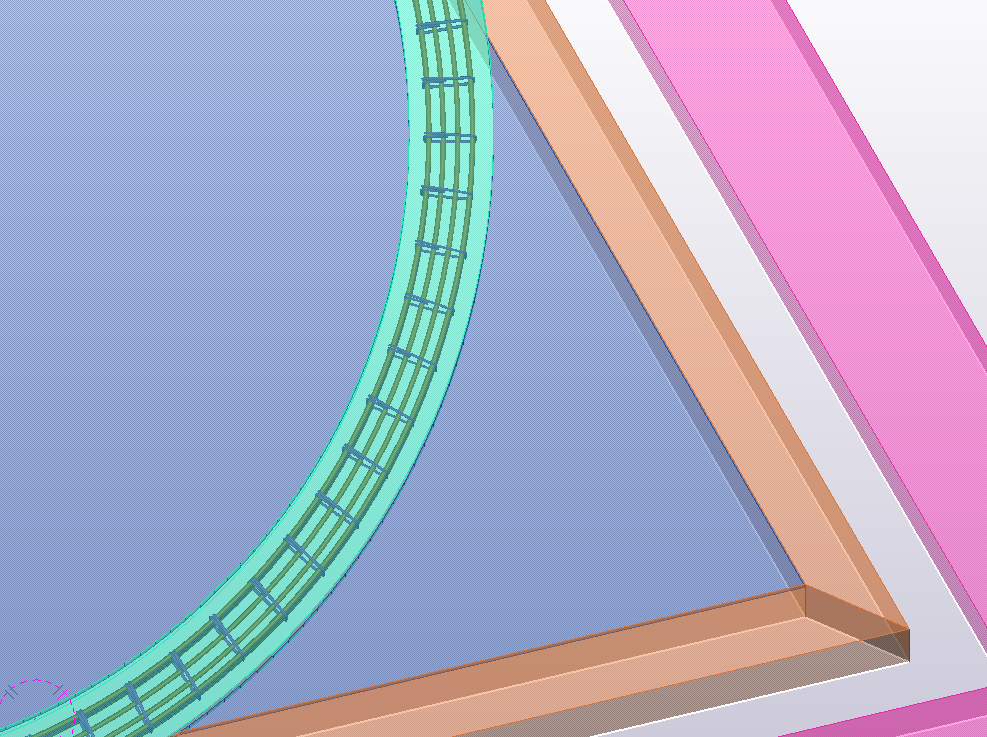

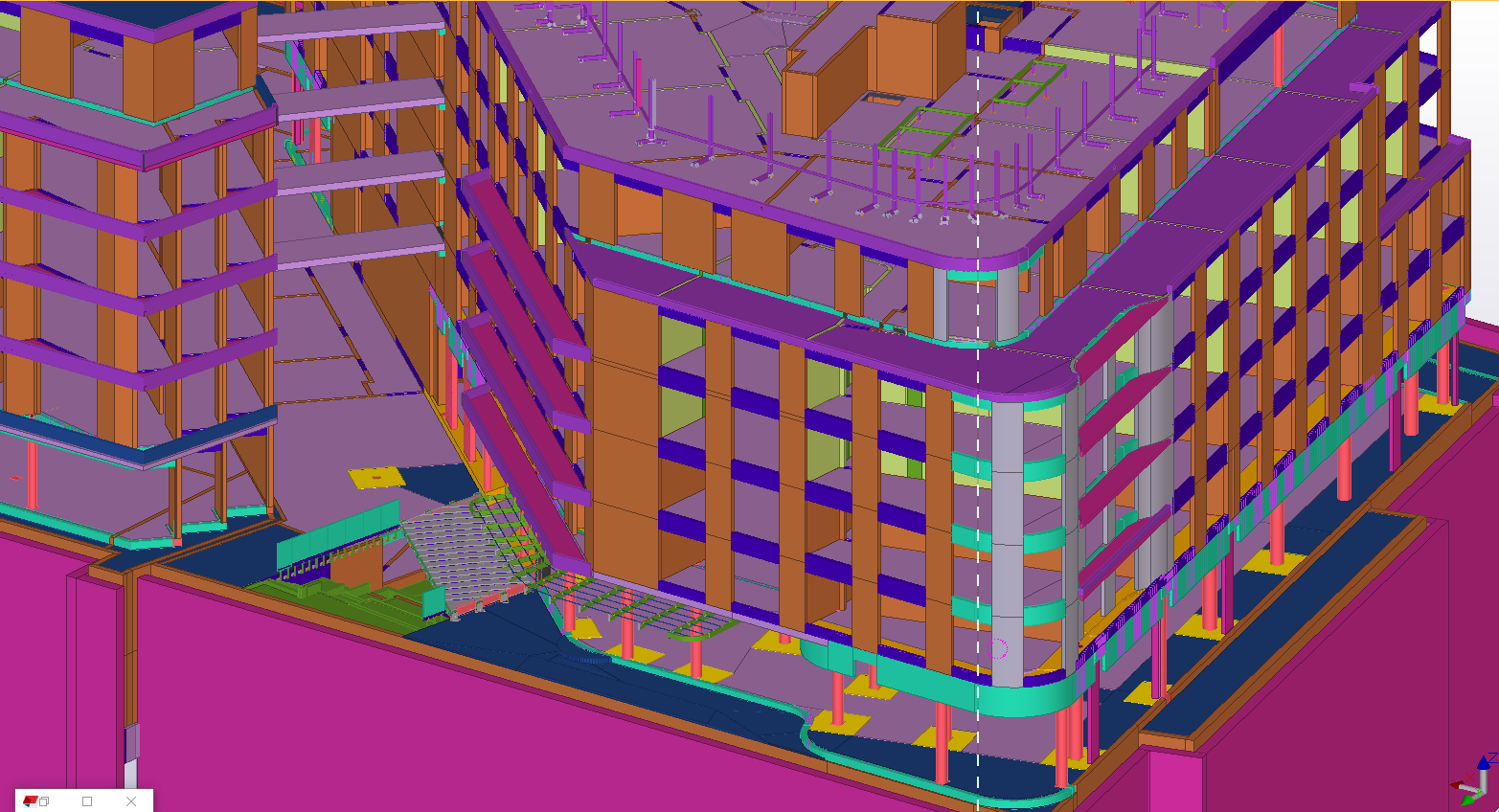

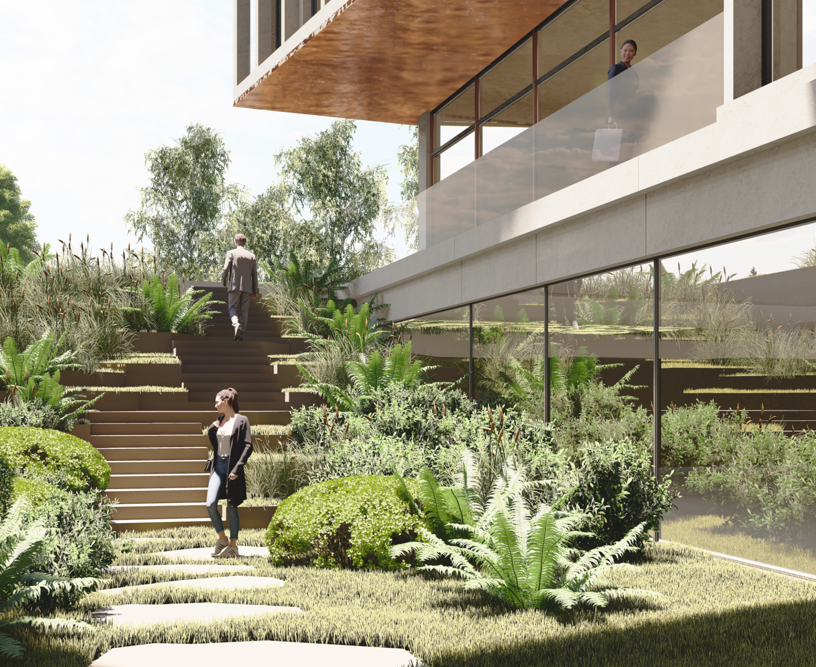

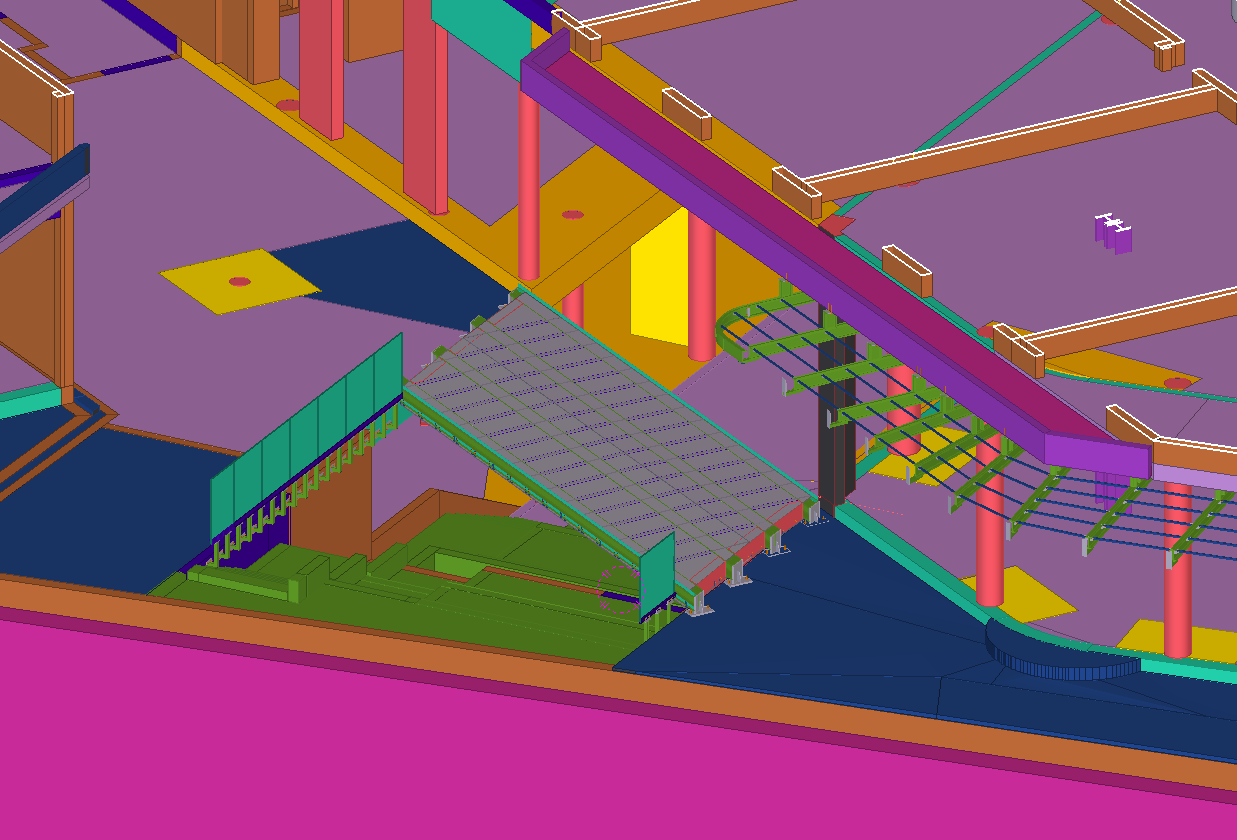

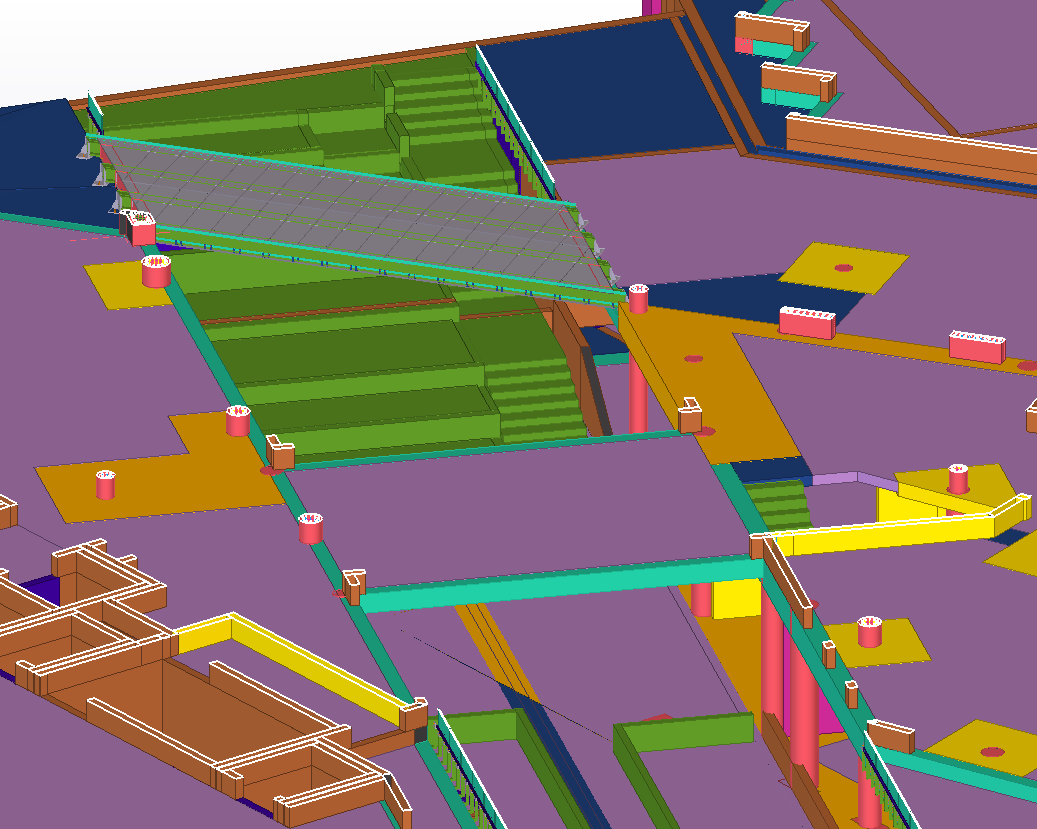

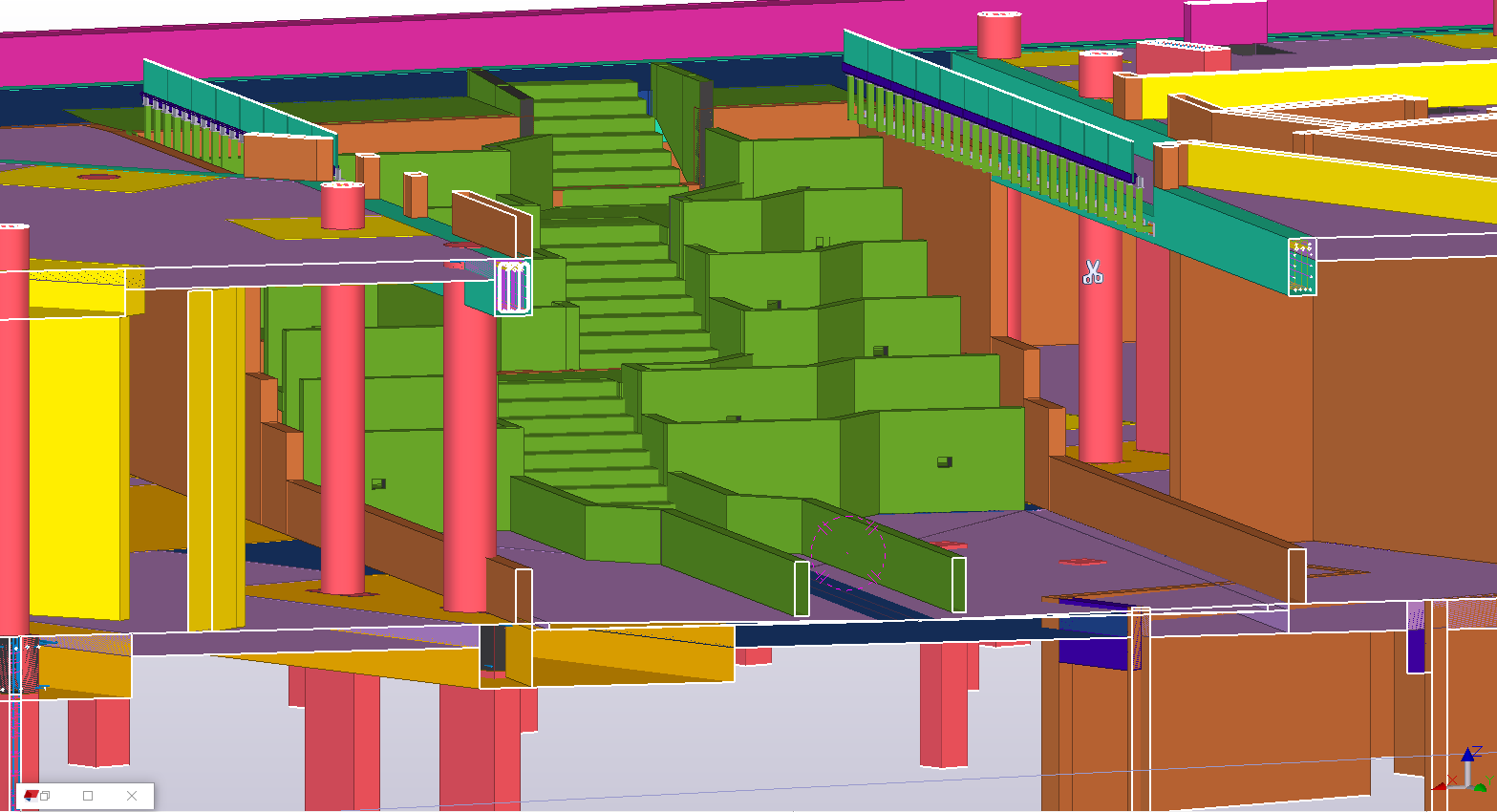

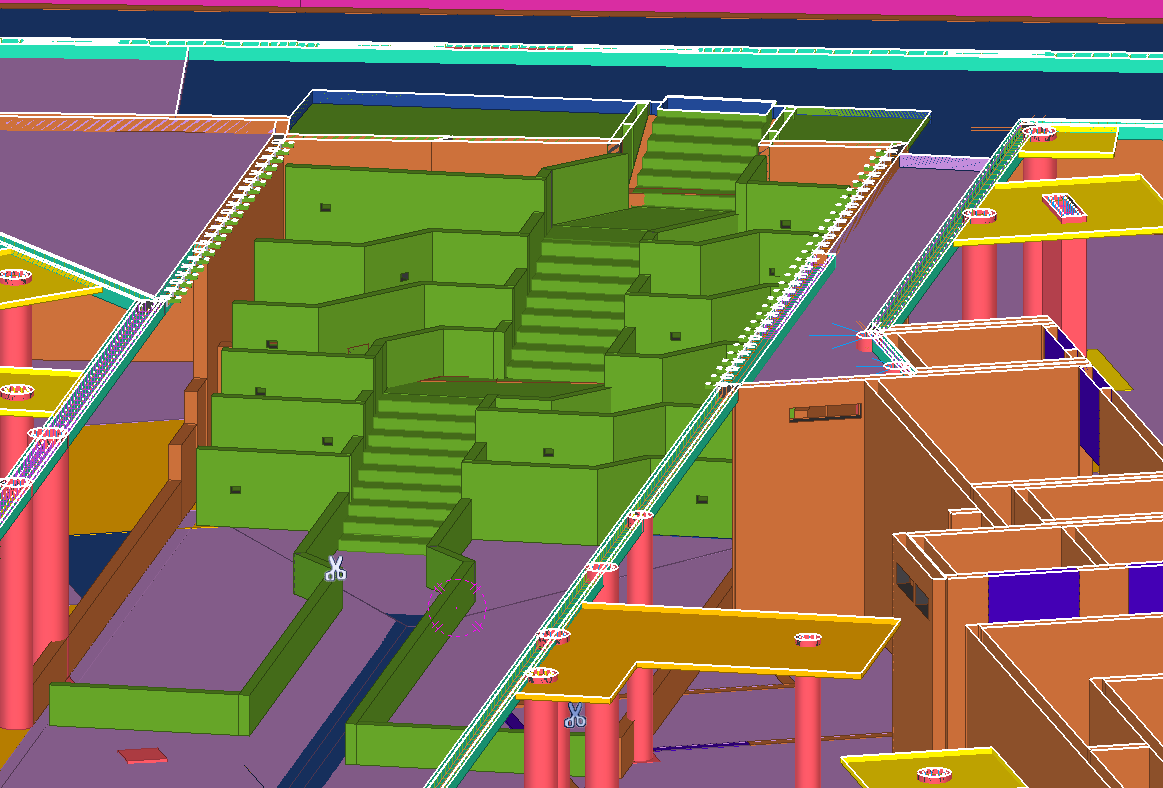

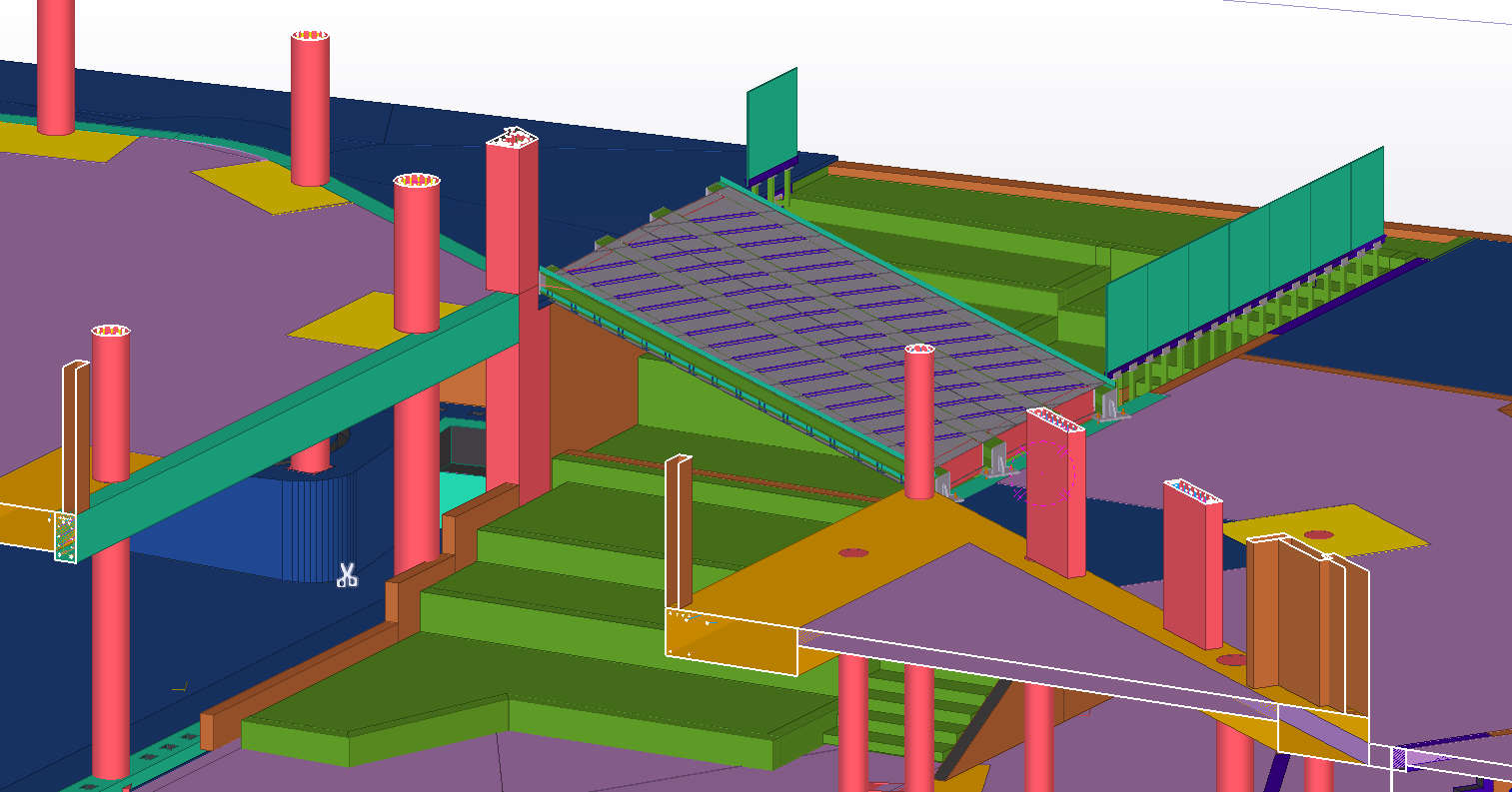

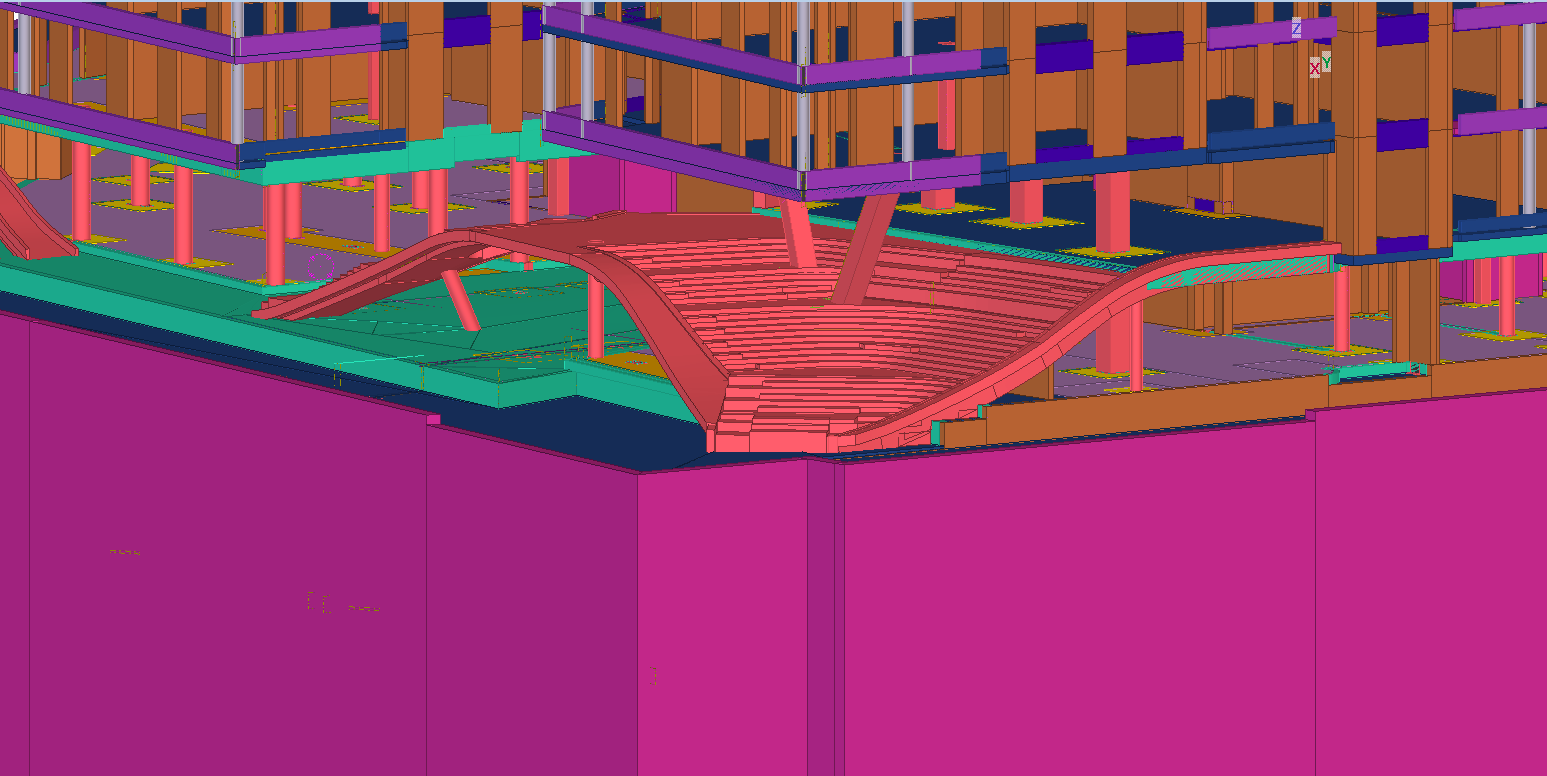

An interesting architectural feature is the monolithic reinforced concrete arched slab in the form of a “wave”, as well as the monolithic reinforced concrete “wave” staircase, which partially serves as the ceiling over the commercial area. The wave-shaped staircase will function as a public space intended for gatherings. Seating and landscaping elements have been designed on the steps.
