Projekt odtwórczy wojskowego hangaru dla sterowców z okresu I Wojny Światowej

Construsoftbimawards - Projekt odtwórczy wojskowego hangaru dla sterowców z okresu I Wojny Światowej
Category Student Projects
Year 2025
Country Poland
Organization Politechnika Białostocka
Project partners Politechnika Białostocka, Wydział Budownictwa i Nauk o Środowisku
Author Krzysztof Słoma
Co-authors Opiekun pracy inżynierskiej dr inż. Marcin Gryniewicz. Pracownik Katedry Konstrukcji Budowlanych i Mechaniki Budowli, wydział Budownictwa i Nauk o Środowisku, Politechnika Białostocka
Place of construction Las Pietrasze, Białystok
Tags PrefabExtended Reality (VR/AR/MR)Tekla StructuresTrimble ConnectSteel

Jestem studentem IV roku studiów stacjonarnych, II stopnia na kierunku Budownictwo, wydziale Budownictwa i Nauk o Środowisku Politechniki Białostockiej. Chciałbym Państwu przedstawić efekt mojej całorocznej pracy, którego zwieńczeniem była obrona i uzyskanie tytułu inżyniera. Tematem niniejszej pracy inżynierskiej był projekt odtworzeniowy wojskowego hangaru dla sterowców z okresu I Wojny Światowej. Został on opracowany zgodnie z obowiązującymi przepisami i normami konstrukcyjnymi. W pracy zawarto przegląd literatury na temat konstrukcji drewnianych hangarów z czasów I Wojny Światowej. Są to zgromadzone materiały historyczne i archiwalne odtwarzanej konstrukcji hangaru z Lasu Pietrasze. Następnie opracowano projekt odtworzonego głównego układu poprzecznego konstrukcji, przeprowadzono obliczenia statyczne elementów konstrukcyjnych, ich wymiarowanie oraz szczegóły konstrukcyjne węzłów hangaru zamodelowane w programie Tekla Structures.

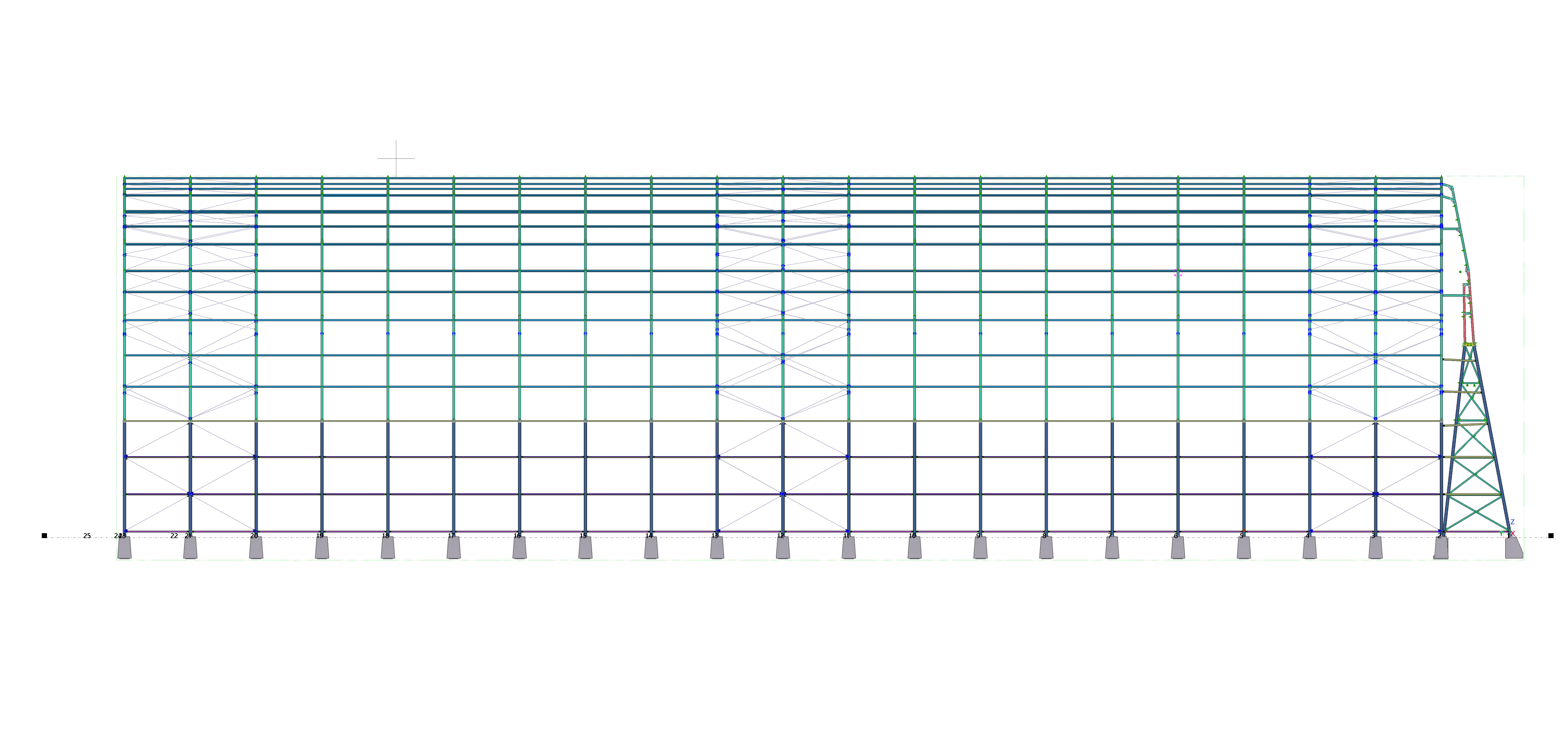

Hangar dla sterowców zaprojektowano w miejscu jego pierwotnego położenia jako obiekt wolnostojący składający się z 20 układów poprzecznych oraz ściany tylnej budynku. Będzie on pełnił funkcje wojskowego obiektu stacjonowania, eksploatacji oraz serwisowania bojowych sterowców typu Albatros II i Astra.

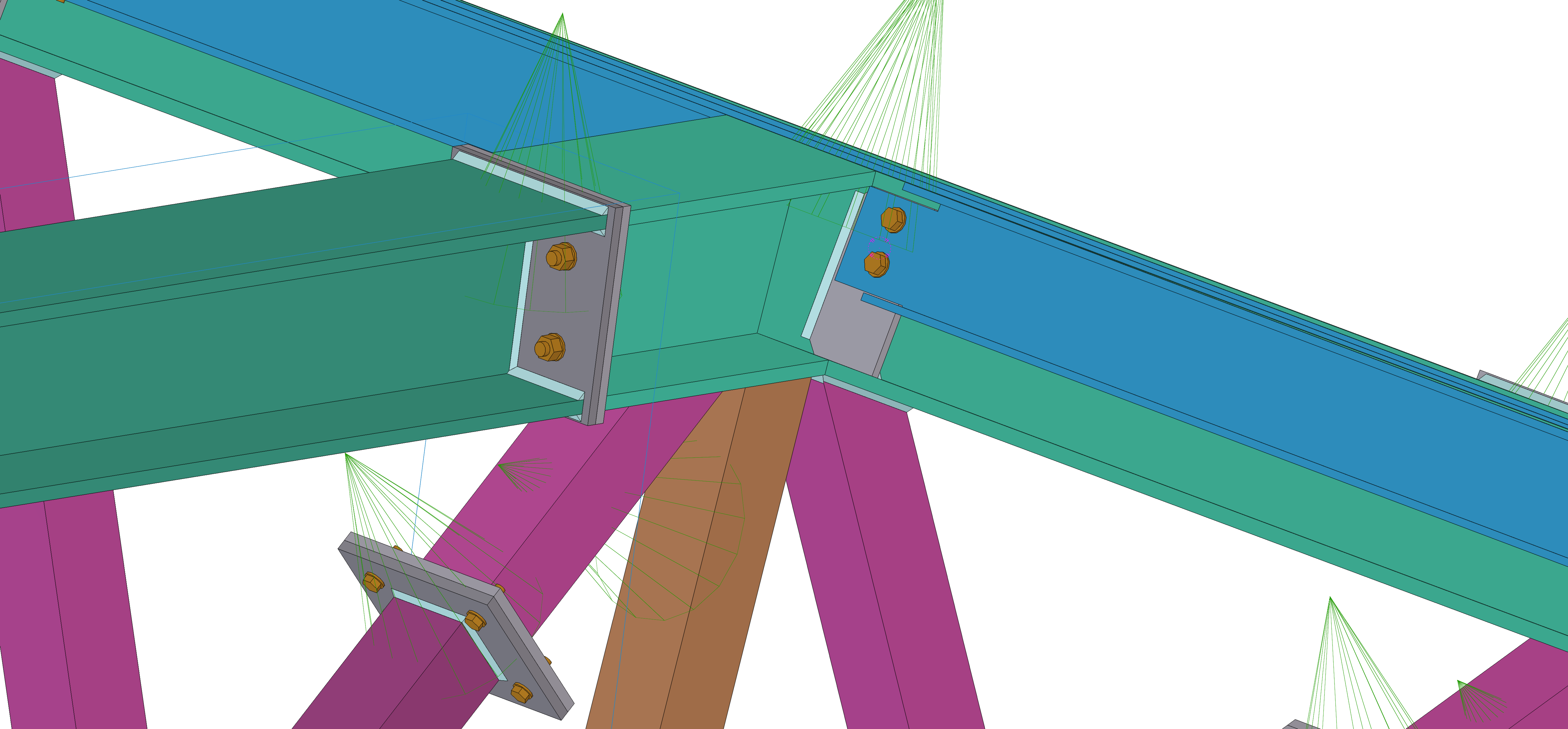

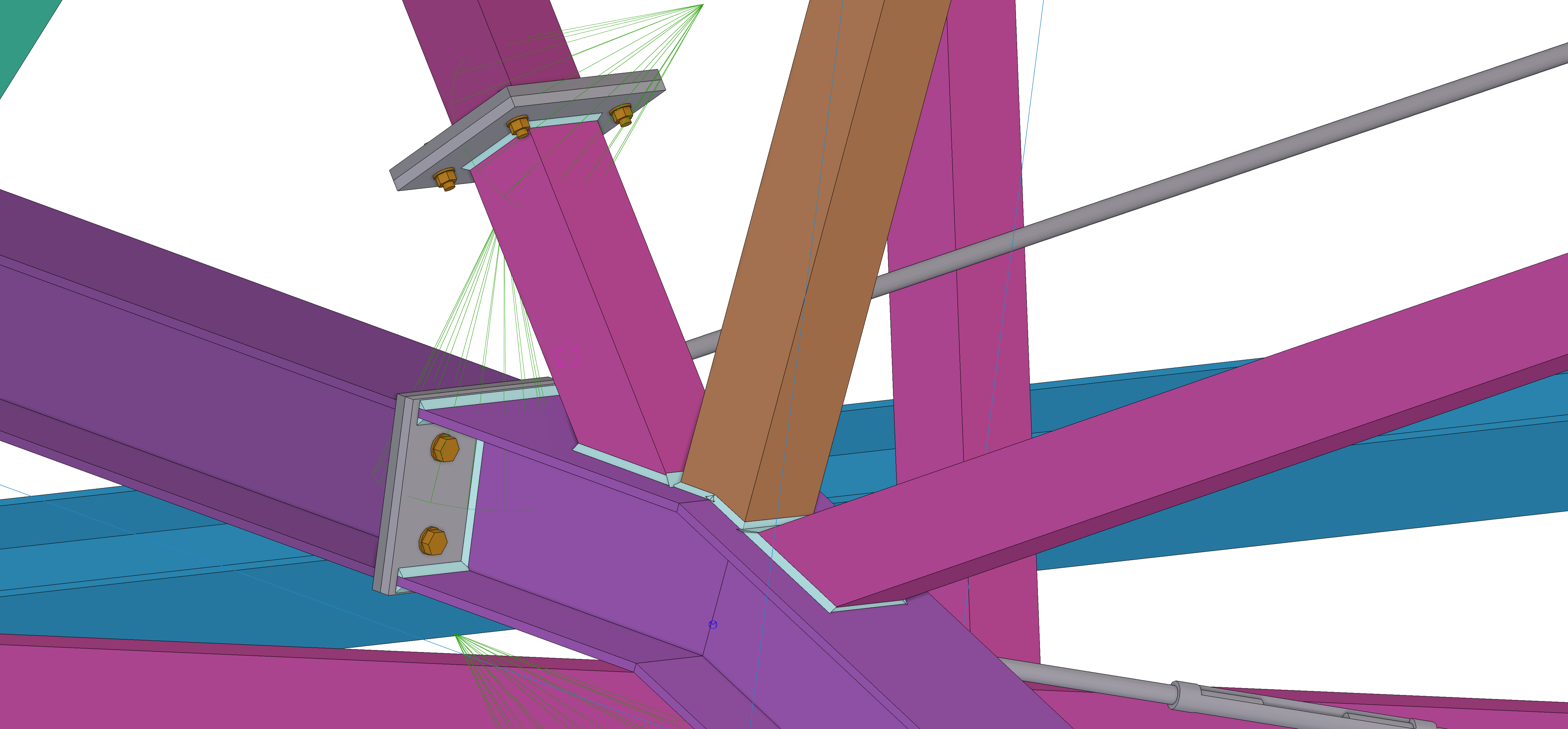

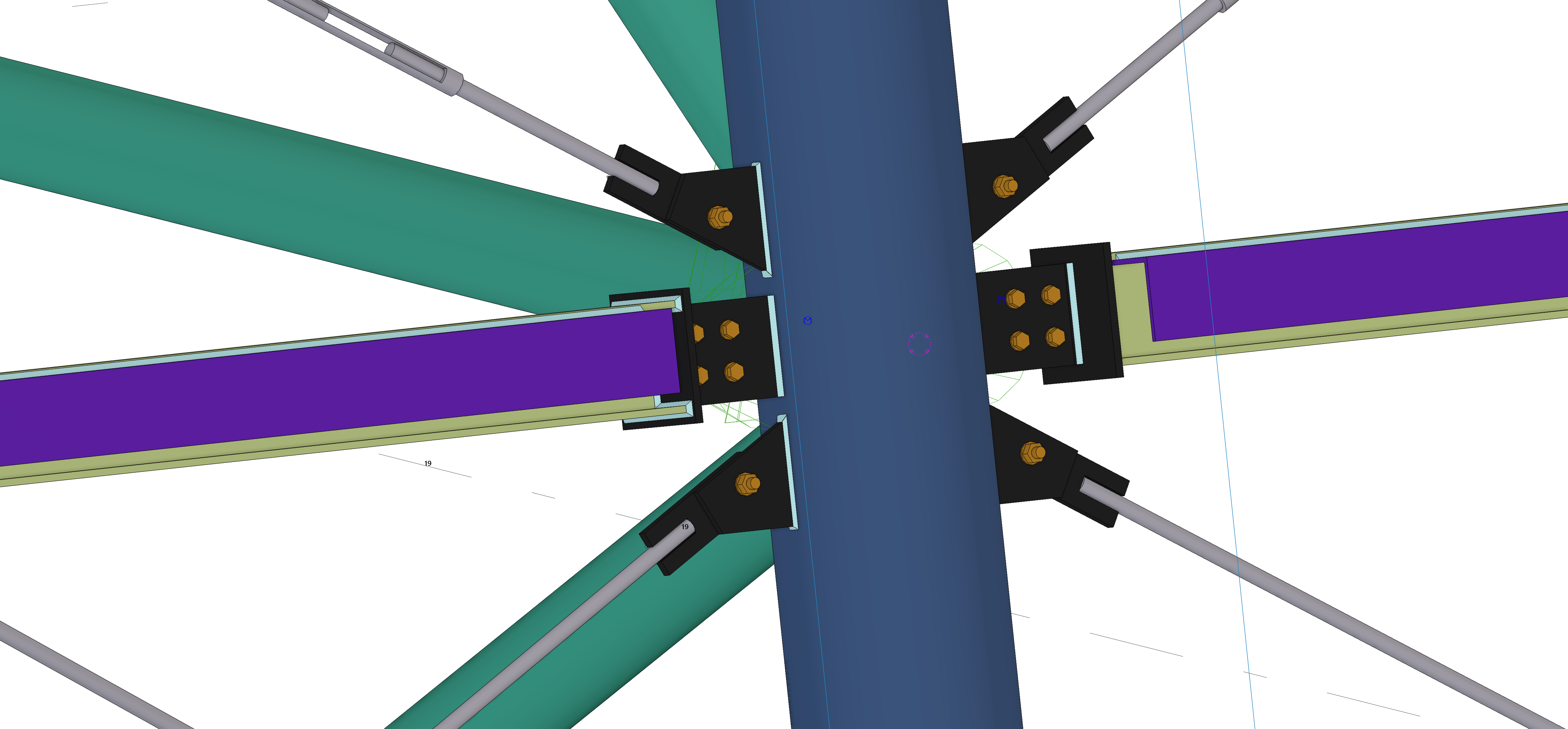

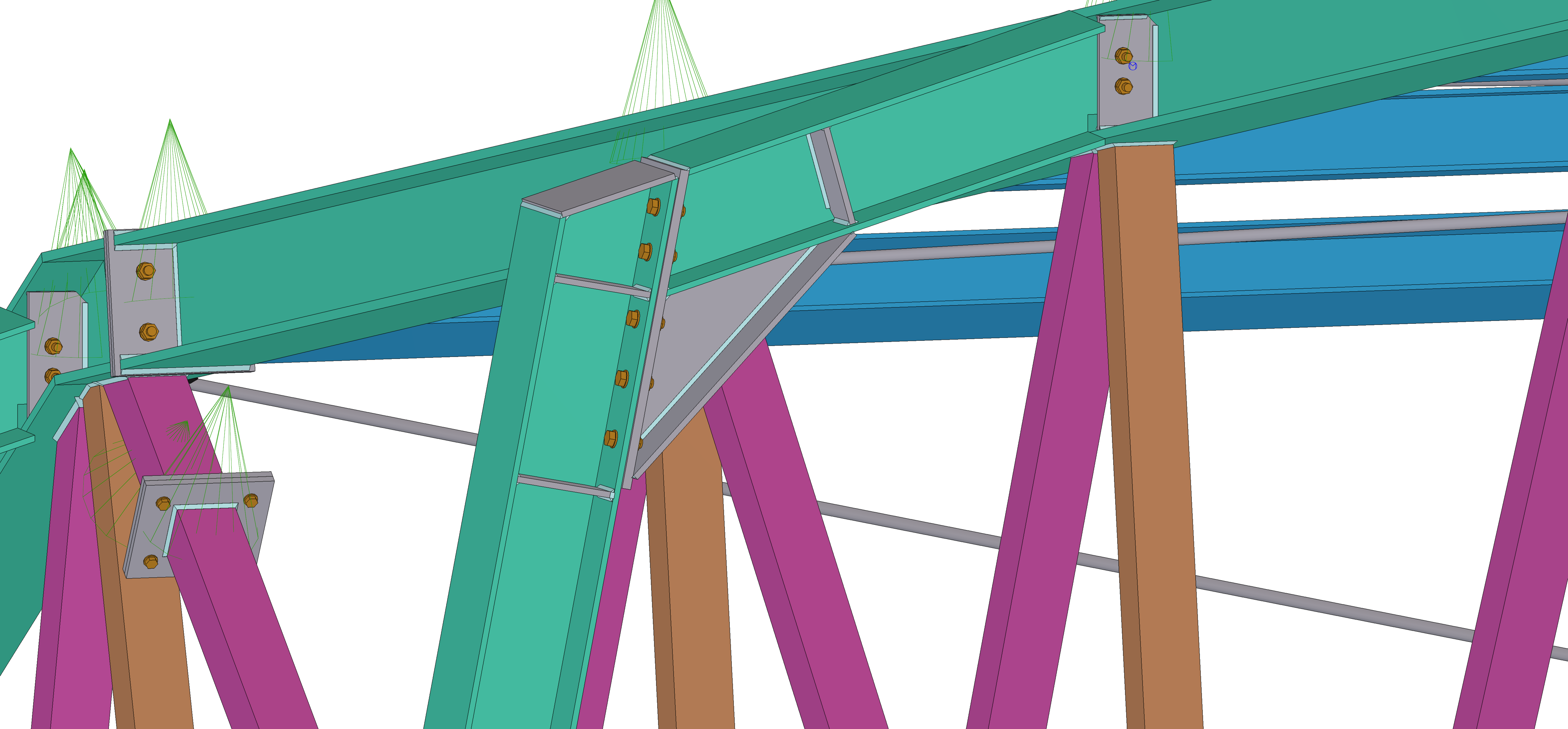

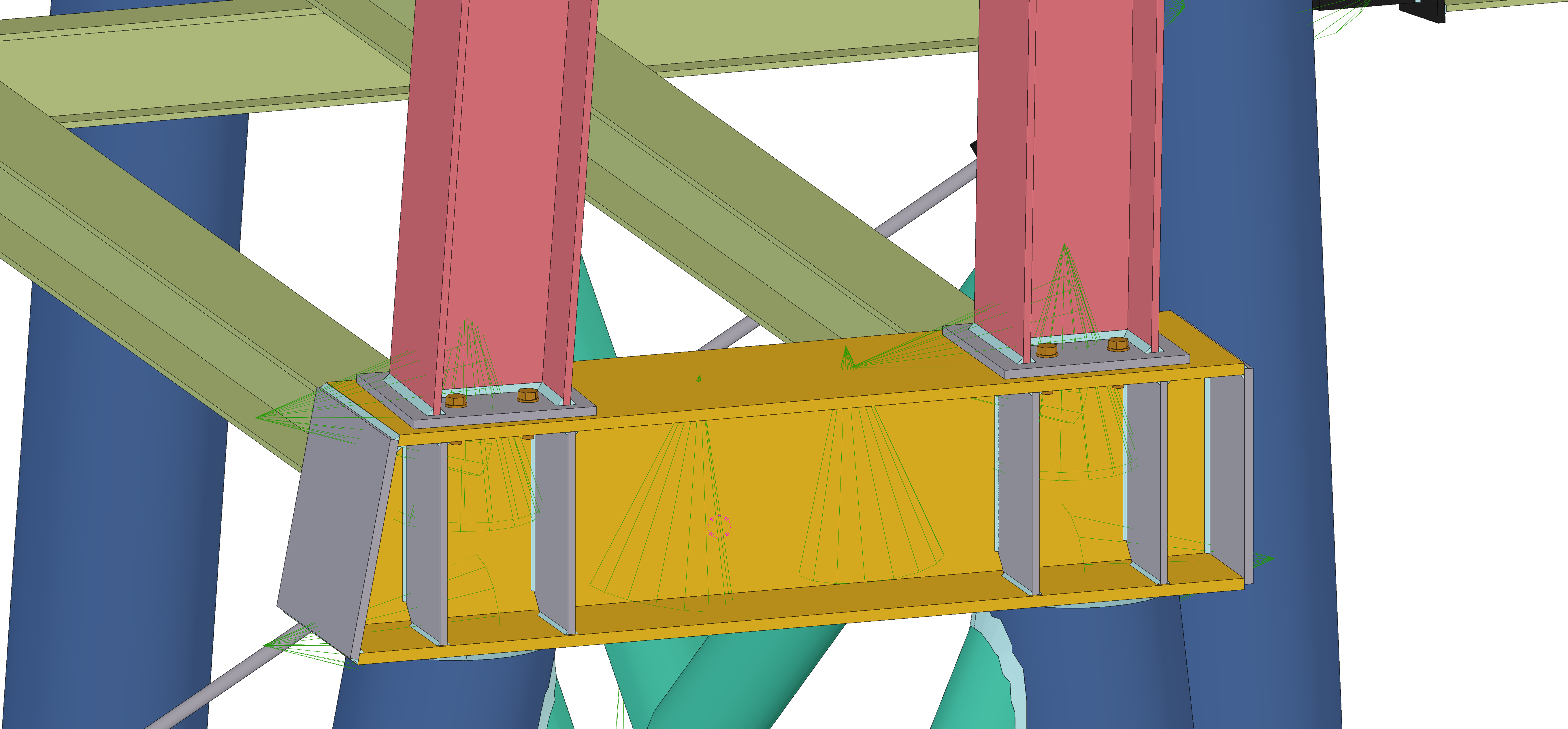

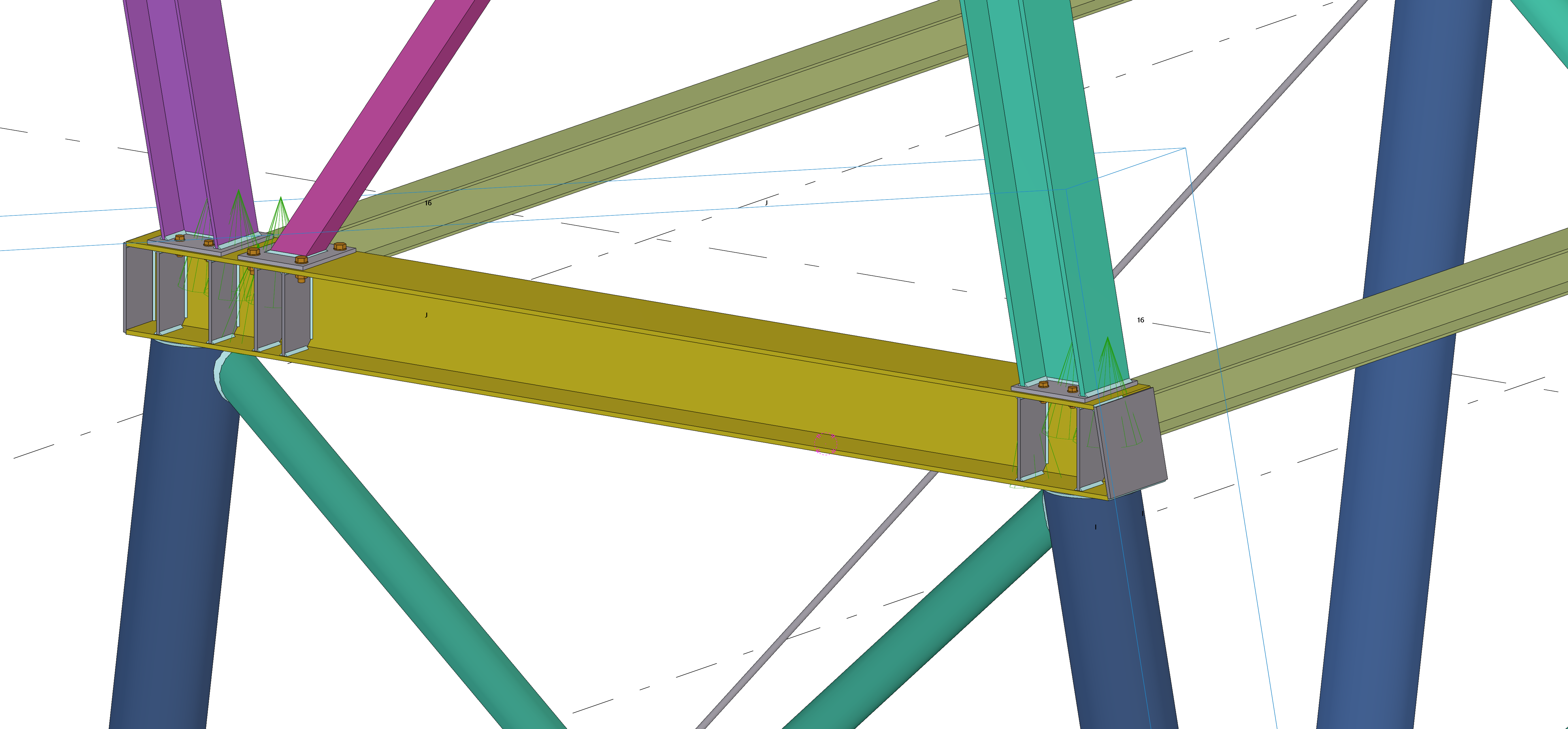

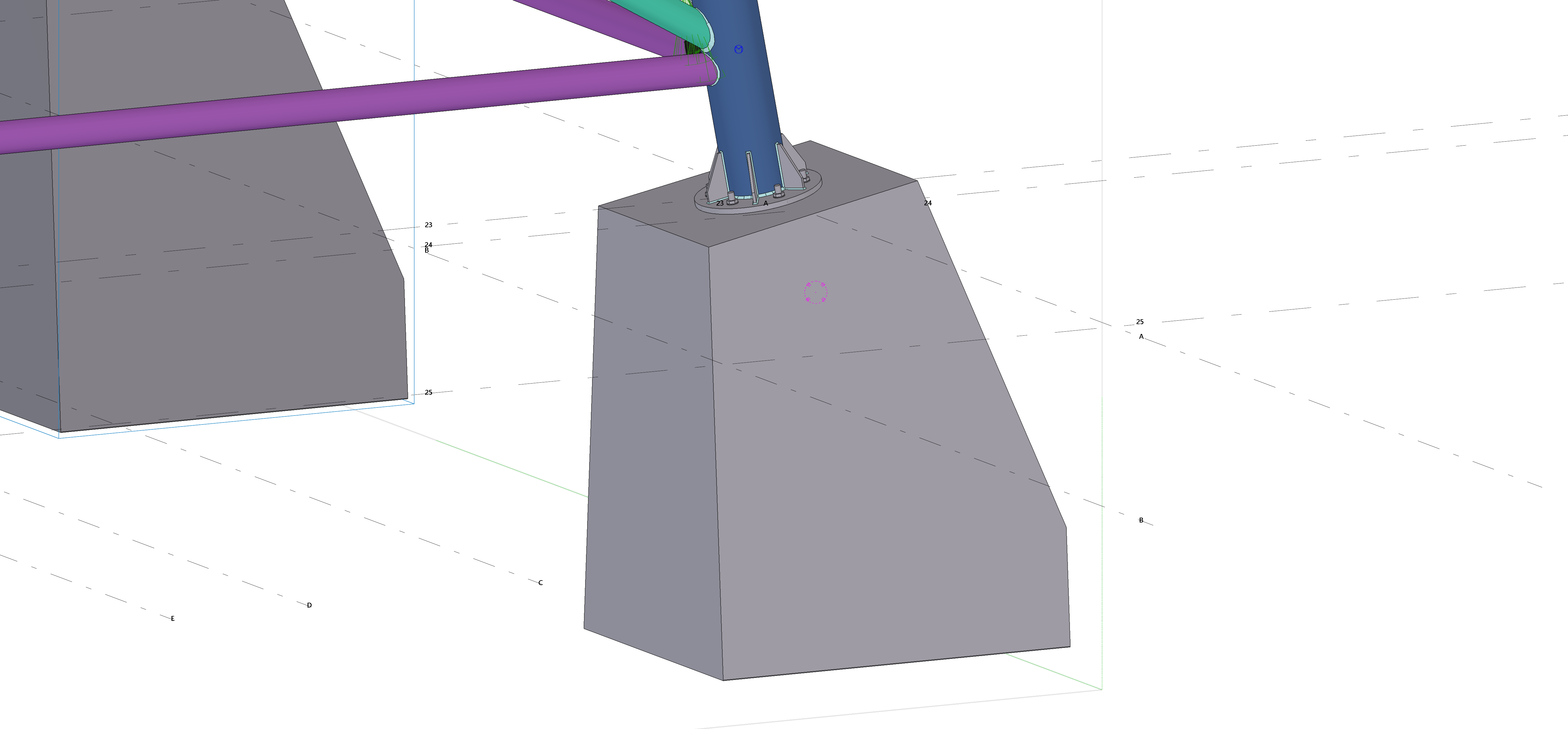

Głównym układem nośnym konstrukcji jest dwuczęściowa rama kratownicowa. Dolna część konstrukcji nazywana „kozłem” składa się z okrągłych kształtowników rurowych CHS273,0x12,5 oraz belki w postaci kształtownika HEA280, na której opierać się będzie górna kratownica łukowa. Jest ona złożona z pasów dolnych wykonanych z kształtownika HEA200, pasów górnych wykonanych z kształtownika HEB220, natomiast krzyżulce i słupki z rur kwadratowych o przekroju SHS100x4,5 oraz SHS100x6,3. Górna kratownica łukowa podzielona jest na 8 niezależnych segmentów połączonych ze sobą doczołowo. Dochodzące do niej belki płatwiowe (kształtowniki HEA140) połączone są z układami poprzecznymi przegubowo za pomocą blachy. Słupy nośne konstrukcji połączono ze stopami fundamentowymi w sposób przegubowy.
Dach hangaru pokryto „12-funtową” (5 kg) blachą pomalowaną w kolorze ochry (bordowym), ściany obite 1-calowymi deskami pomalowanymi szarym lakierem olejnym oraz do wysokości 4 metrów, specjalnym impregnatem ogniotrwałym. Wszystkie elementy konstrukcyjne zostały zaprojektowano ze stali S275J0.
Do pomocy w wyznaczeniu sił wewnętrznych, niezbędnych do wymiarowania konstrukcji wykorzystano program do analizy statyczno-wytrzymałościowej RFEM 6. Dodatkowo przeprowadzono szczegółową analizę oddziaływania wiatru na bryłę hangaru za pomocą dodatkowego modułu RWIND wykorzystującego symulację umieszczenia budowli w tunelu aerodynamicznym. Na podstawie otrzymanych sił wewnętrznych oraz najbardziej niekorzystnej sytuacji obliczeniowej dokonano wymiarowania głównych elementów hangaru oraz zaprojektowano i zweryfikowano nośności połączeń stalowych. Wszystkie wymagane warunki ze względu stany graniczne nośności – SGN i użytkowalności – SGU zostały spełnione dla wszystkich elementów konstrukcyjnych jak i połączeń. Dodatkowo został wykonany szczegółowy model 3D konstrukcji hangaru w oprogramowaniu do modelowania konstrukcji budowlanych – Tekli Structures, ukazujący wszystkie zaprojekowane elementy, połączenia oraz ogólną bryłę budynku 3D. Wszystkie procedury obliczeniowe zostały przeprowadzone w ramach aktualnie obowiązujących norm projektowych, czyli Eurokodów. Do pracy załączono również dokumentację rysunkową w postaci rysunki konstrukcyjnych zespołów wysyłkowych, a także ogólnych rysunków zestawczych konstrukcji wraz z niezbędnymi wymiarami montażowymi oraz przekrojami.
Wykonanie pracy dyplomowej wymagało jednak nie tylko pracy typowo analitycznej i opisowej. Przed jej rozpoczęciem posiadano niewielką ilość informacji na temat konstrukcji, która mogła znajdować się w lesie Pietrasze. Pracując w zespole wraz z Promotorem pracy i Historykiem – Amatorem, Panem Piotrem Szutkiewiczem (mieszkaniec Białegostoku), dokonano szeregu oględzin i pomiarów w samym lesie. Gdyby nie ten etap, nie byłoby możliwe zidentyfikowanie konkretnej geometrii hangaru w źródłach literaturowych (obcojęzycznych). Cały układ nośny konstrukcji hangaru dokładnie odpowiada konstrukcji oryginalnej. Główna rama nośna hangaru została wiernie odwzorowana zgodnie z założeniami i parametrami projektowymi, które użyto w tamtym czasie.
Niniejsza praca dyplomowa stanowi więc podsumowanie i udokumentowanie wszelkich działań w tym zakresie. Ostatecznie, można więc twierdzić, że:
W lesie Pietrasze z dużą pewnością, w czasie I Wojny Światowej, znajdował się hangar wojskowy. Stacjonowały w nim sterowce militarne. Jego konstrukcja wyglądała bliźniaczo do tej jaką przedstawiono w niniejszej pracy dyplomowej.

The subject of this engineering thesis was the project of reconstruction of a military hangar for airships from the First World War era. It was developed in accordance with current regulations and construction standards. The thesis includes a literature review on the construction of hangars from World War I, historical and archival materials of the hangar structure from Pietrasze Forest, the recreated main structure layout, static calculations of the structural elements, their dimensioning, and details of the hangar joints modeled in Tekla Structures software.
The airship hangar was designed in its original location as a freestanding structure consisting of 20 main frames and the back wall. Its function is a military facility for the stationing, operation, and maintenance of Albatros II and Astra combat airships.
The main structural system is a two-part truss frame. The lower part of the structure, called the “trestle” consists of circular hollow sections CHS273.0x12.5 and a beam in the form of HEA280 section, on which the upper arched truss is supported. The upper arched truss is composed of lower chords made of HEA200 section, upper chords made of HEB220 section, while the diagonals and posts are made of square tubes with sections SHS100x4.5 and SHS100x6.3. The upper arched truss is divided into 8 independent segments connected end-to-end. The purlin beams (HEA140 sections) connected to the transverse frames are pinned using shear plates. The supporting columns of the structure are connected to the foundation bases as pinned supports.
The roof of the hangar is covered with “12-pound” (5 kg) sheets painted in ochre (maroon) color, the walls are clad with 1-inch boards painted with gray oil paint and up to a height of 4 meters, with special fireproof impregnation. All structural elements are designed with steel S275J0.
To assist in determining the internal forces necessary for dimensioning the structure, the RFEM 6 software was used for static and strength analysis. Additionally, a detailed analysis of wind impact on the hangar was carried out using the RWIND module, which simulates by placing the structure in a numerical wind tunnel. Based on the obtained internal forces and the most unfavorable design situation, the main elements of the hangar were dimensioned. Finally, the steel connections load-bearing capacity was designed and verified. All required conditions regarding limit states of load-bearing capacity – ULS and serviceability – SLS were met for all structural elements and connections. Additionally, a detailed 3D model of the hangar structure was created in the Tekla Structures software, presenting all designed elements, connections, and the overall 3D shape of the building. All calculation procedures were carried out in accordance with the current design standards – Eurocodes. The thesis also includes workshop documentation in the form of structural elements details drawings and general assembly drawings of the structure (layouts).
