Electrical Substation
| Kategoria | Projekty przemysłowe |
|---|---|
| Rok | 2025 |
| Kraj | Portugal |
| Organizacja | Verdasca Group |
| Autor | Verdasca & Verdasca, S.A. |
| Klient | Repsol Polymeros |
| Miejsce budowy | Sines |
| Tags | Trimble Connect ExtensionsParametric designPrefabConcreteTekla StructuresTrimble Connect |
-Projeto:
.Edifício para subestação elétrica para apoio a unidade industrial em Sines;
.Área total de 4.800m2 com uma implantação de 1.500m2, repartido em 2 corpos separados por uma junta estrutural e com 3 pisos, numa altura total de 18m;
-Características:
.Estrutura Pré-fabricada porticada, com ligações rígidas através de acopladores mecânicos tipo Peikko entre pilar/fundação e pilar/viga, lajes pré-fabricadas aligeiradas com blocos de EPS, paredes exteriores em painel de betão armado de dupla camada com isolamento no interior;
-Quantidades Totais:
.4.135m3 de betão
.2.950m3 de betão pré-fabricado;
.500ton de armadura
-360ton de armadura em elementos pré-fabricados
.Ø32mm de dimensão máxima de varão de aço utilizado
-Produtos Trimble utilizados:
.Tekla Strutures e model sharing – modelação de geometrias, armaduras, desenhos de produção, desenhos de montagem;
.Trimble Connect na partilha e validação de projeto interno, e no apoio e verificação de elementos na produção e na montagem em obra;
.Exportação em formato .ifc para validação da arquitetura;
.Anotações no trimble connect permitiu fazer o acompanhamento da produção e fazer o controlo das peças em stock e em fase de montagem.
-Detalhamento dos elementos pré-fabricados:
.Grau de complexidade elevado, devido às elevadas ações sobre a estrutura, a alta taxa de armadura aliada aos acessórios embebidos nas peças tornou a gestão de conflitos necessária e um auxilio na produção.
-Sistema automático de produção:
.Através da exportação de ficheiros .pxml foi possível produzir as malhas dos painéis em máquinas automáticas, que produzem as armaduras a inserir nos painéis com as geometrias corretas, evitando assim desperdício, trabalho manual de corte e dobragem e reduzindo a possibilidade de erro.
-Project:
• Building for an electrical substation to support an industrial unit in Sines;

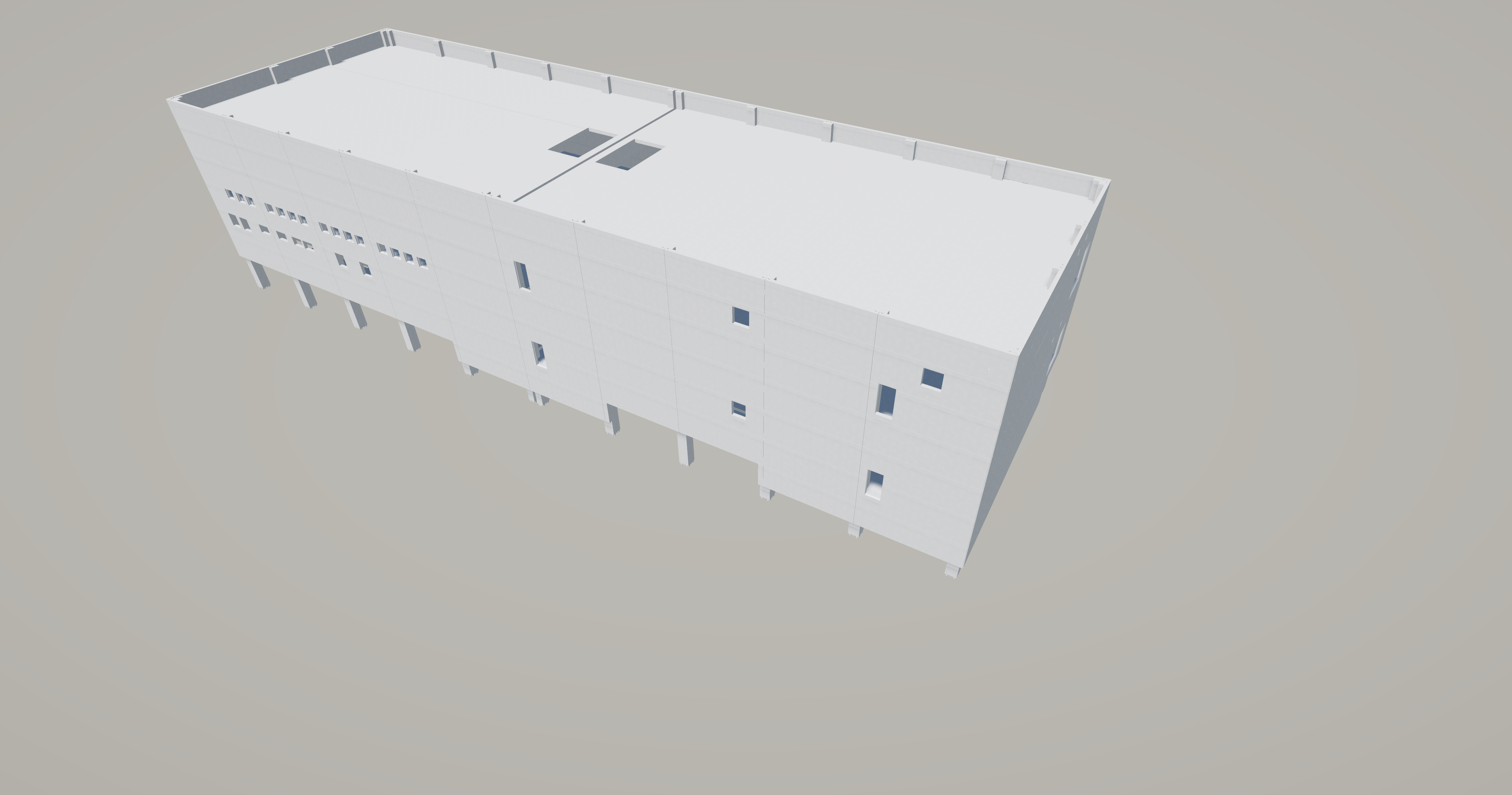

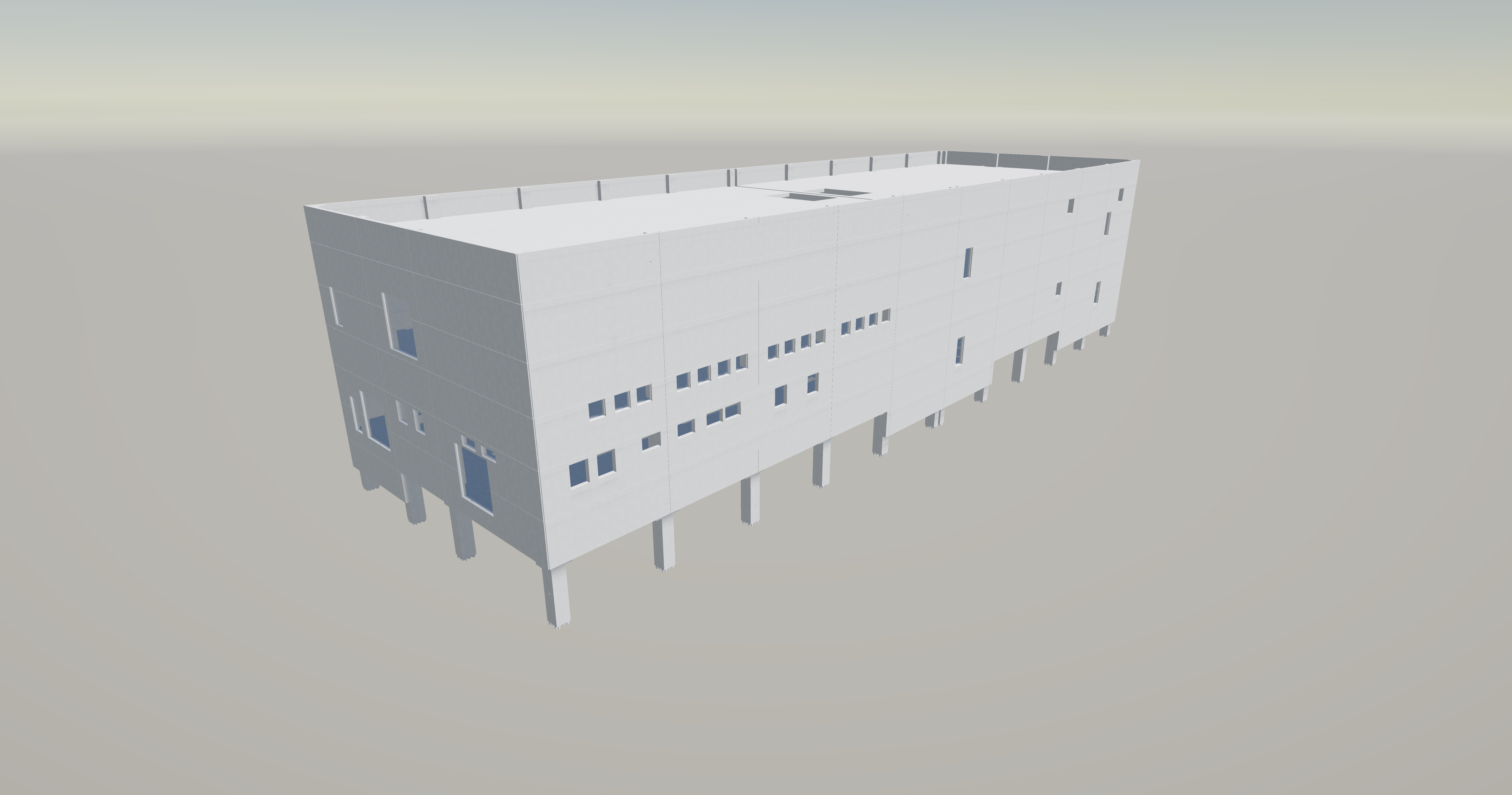

• Total area of 4.800 m² with a footprint of 1.500 m², divided into 2 separate blocks by a structural joint and 3 floors, with a total height of 18 m;
-Characteristics:

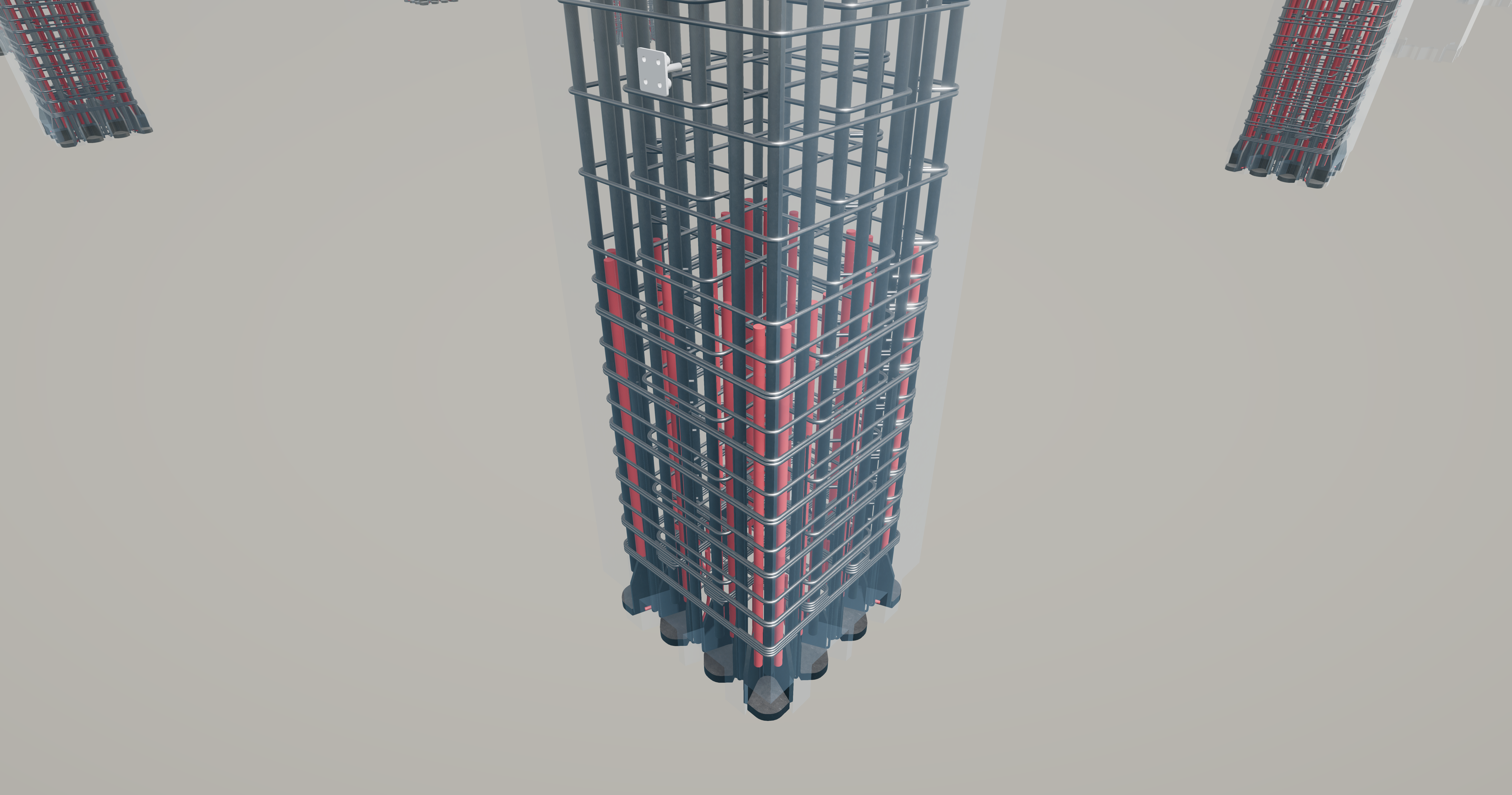

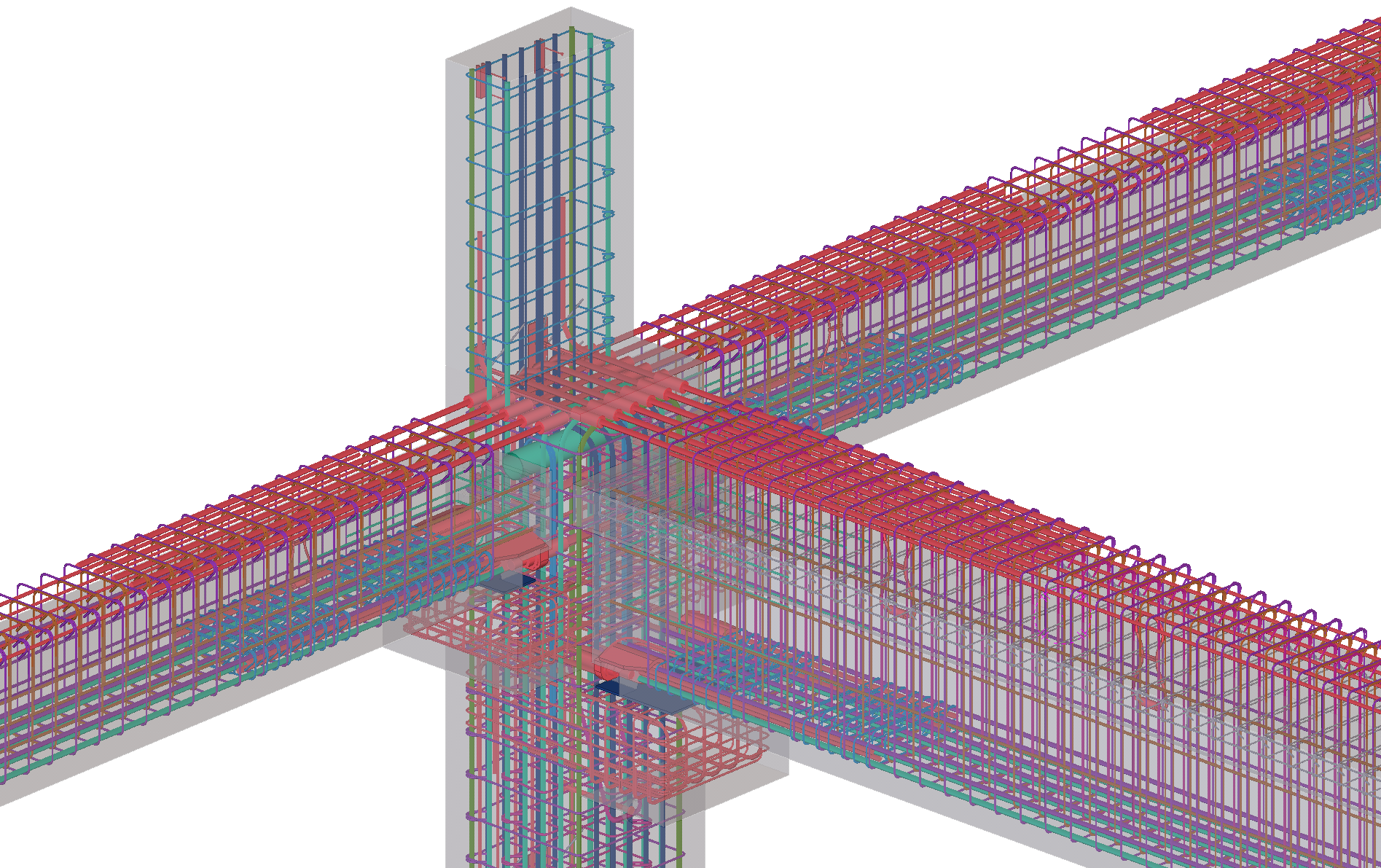

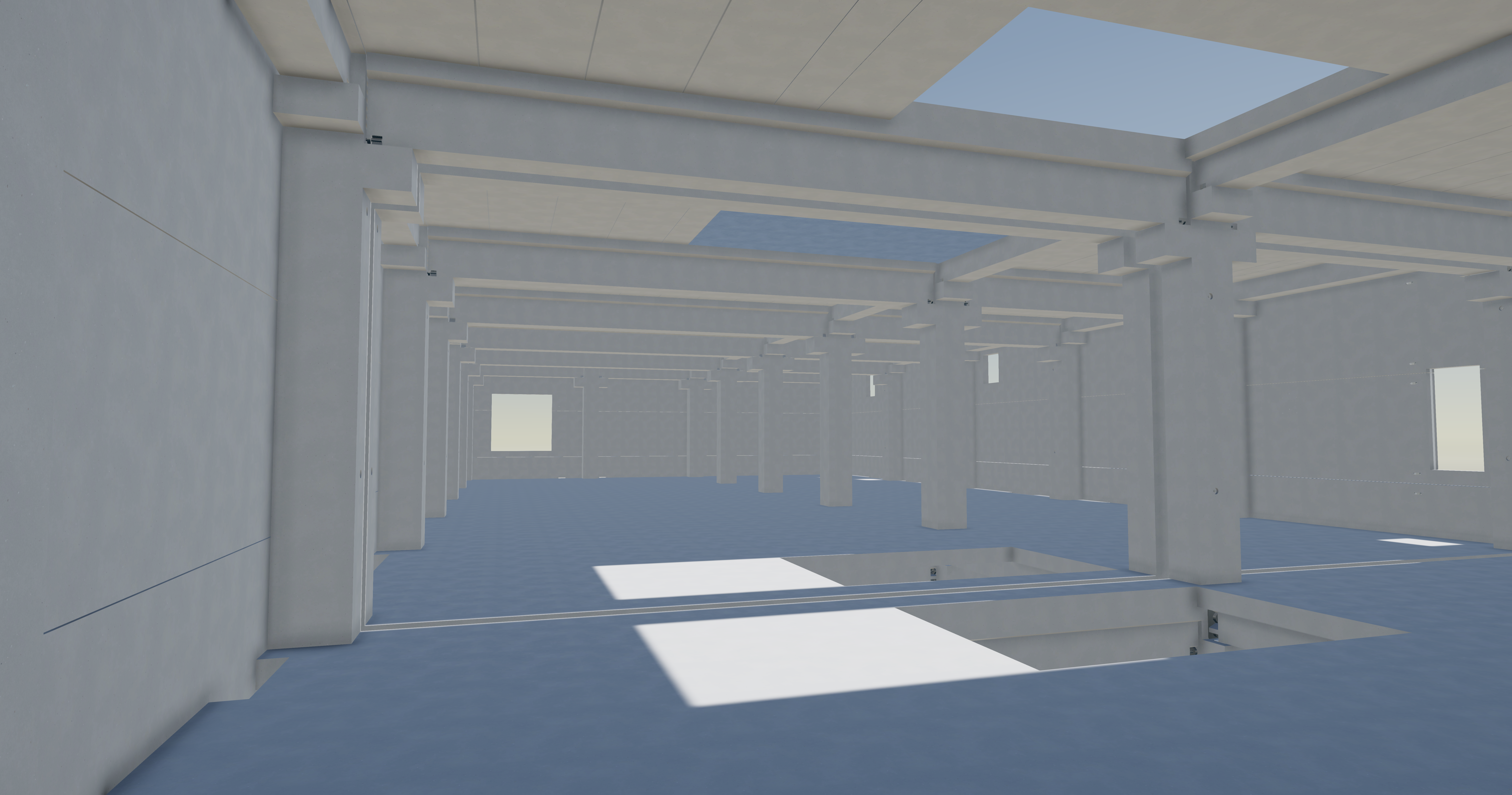

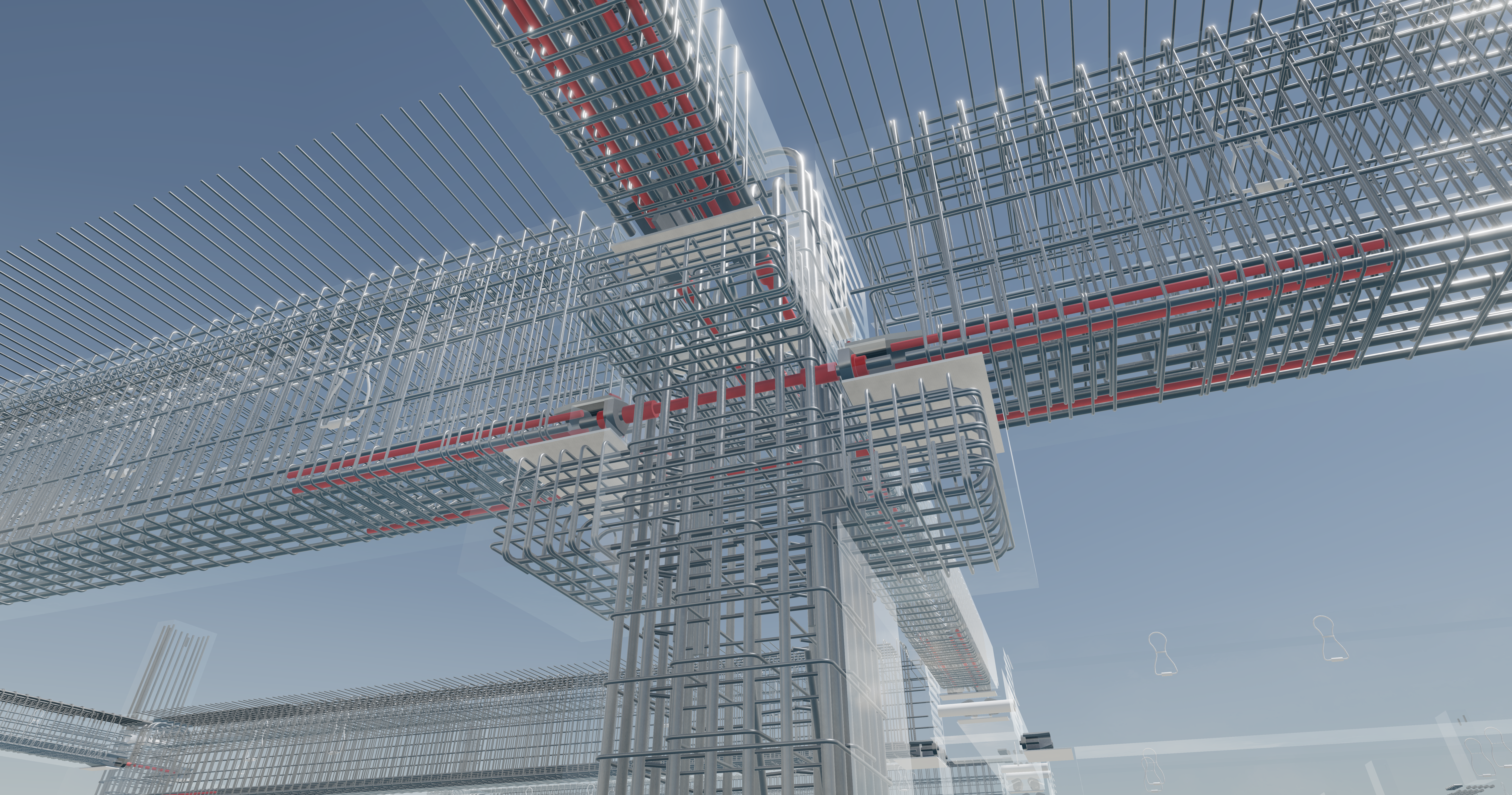

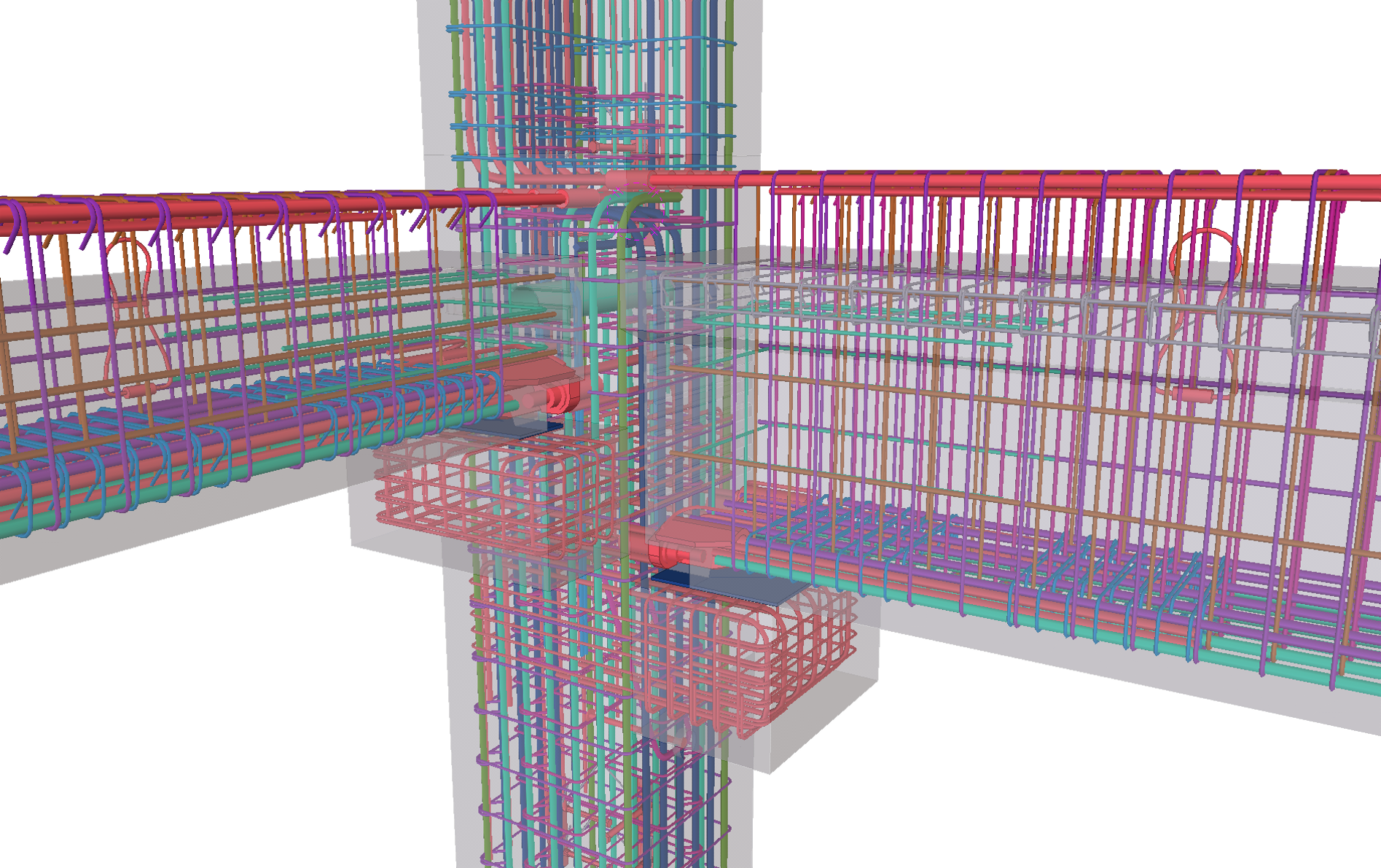

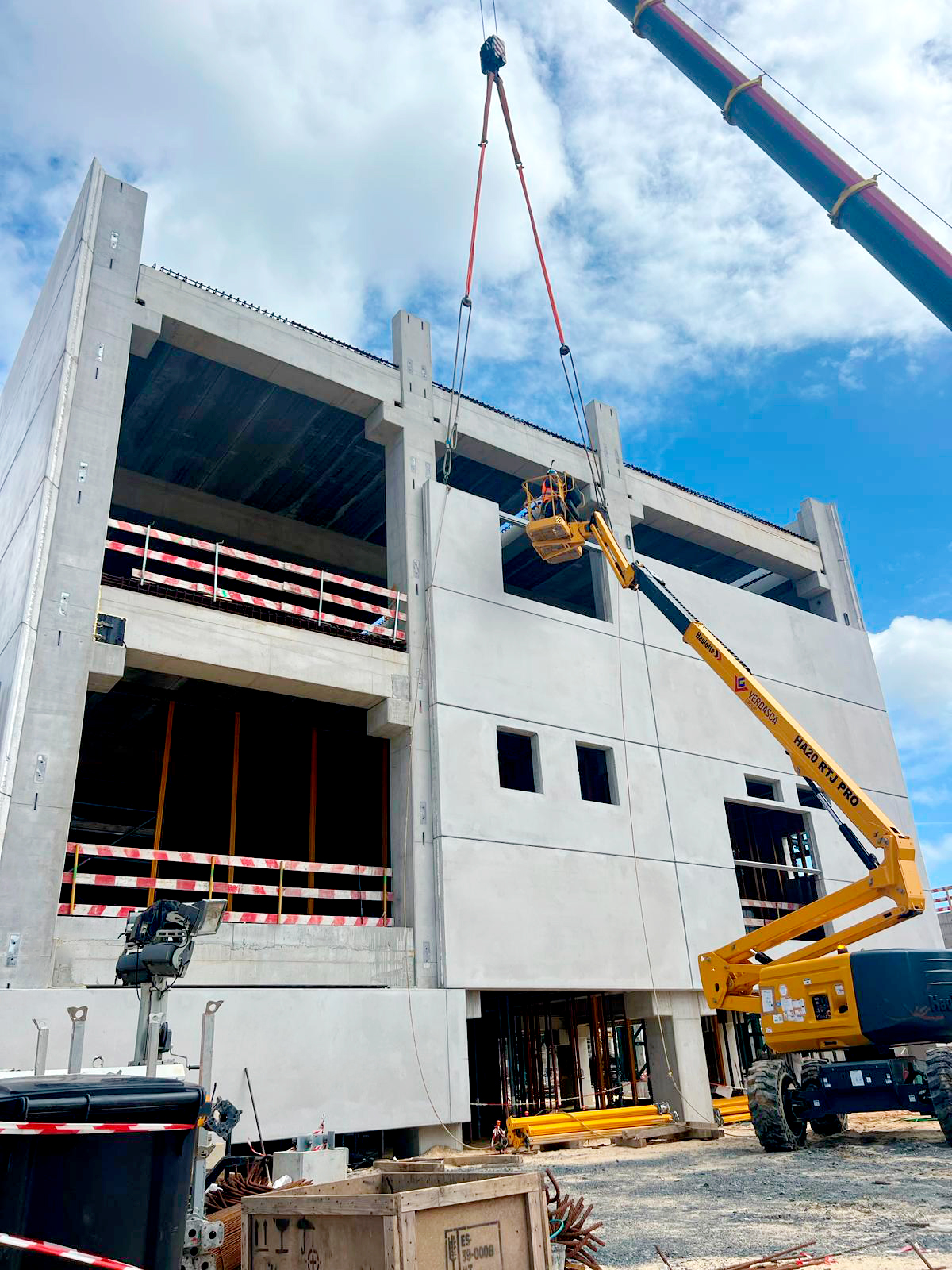

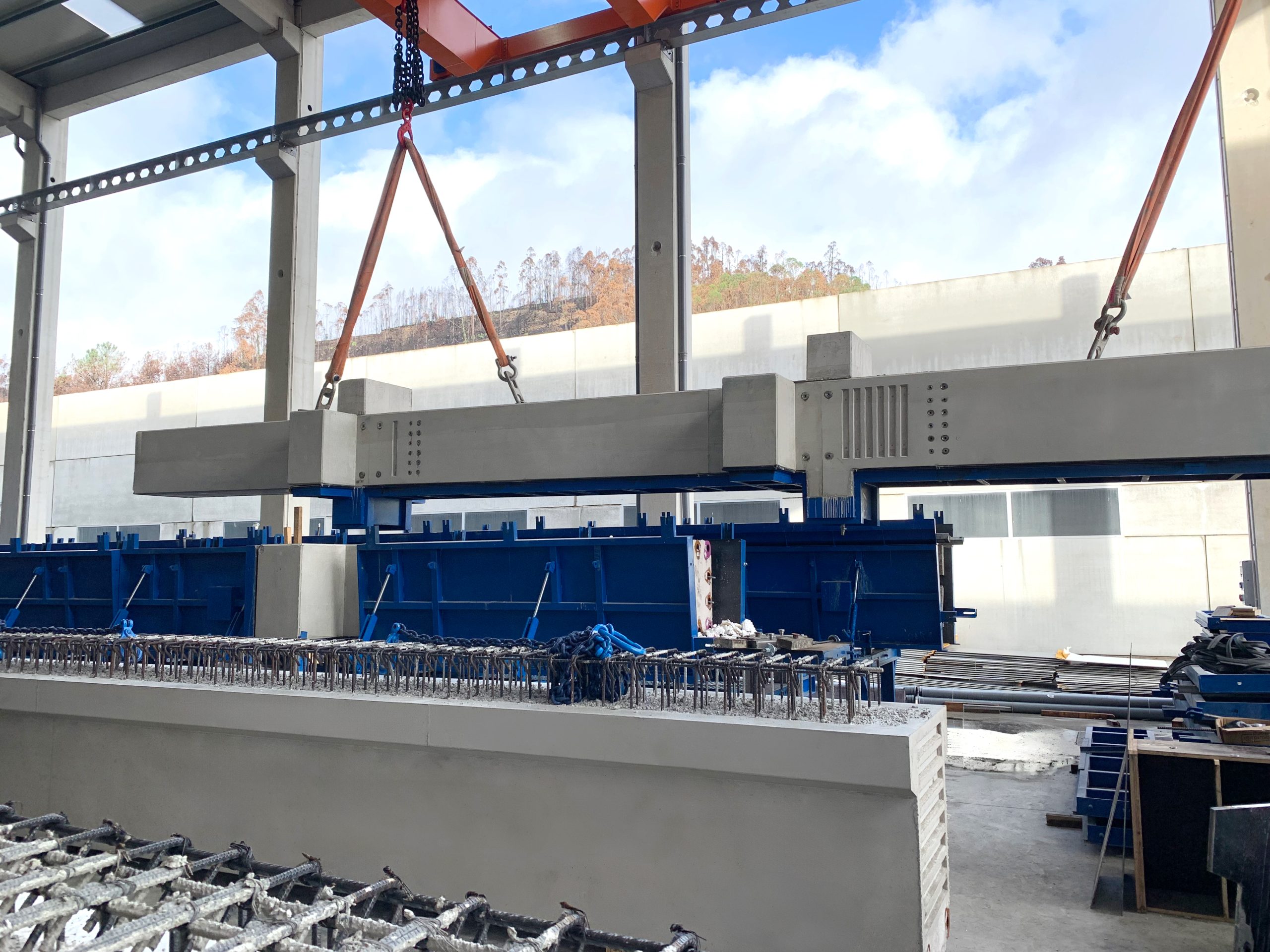

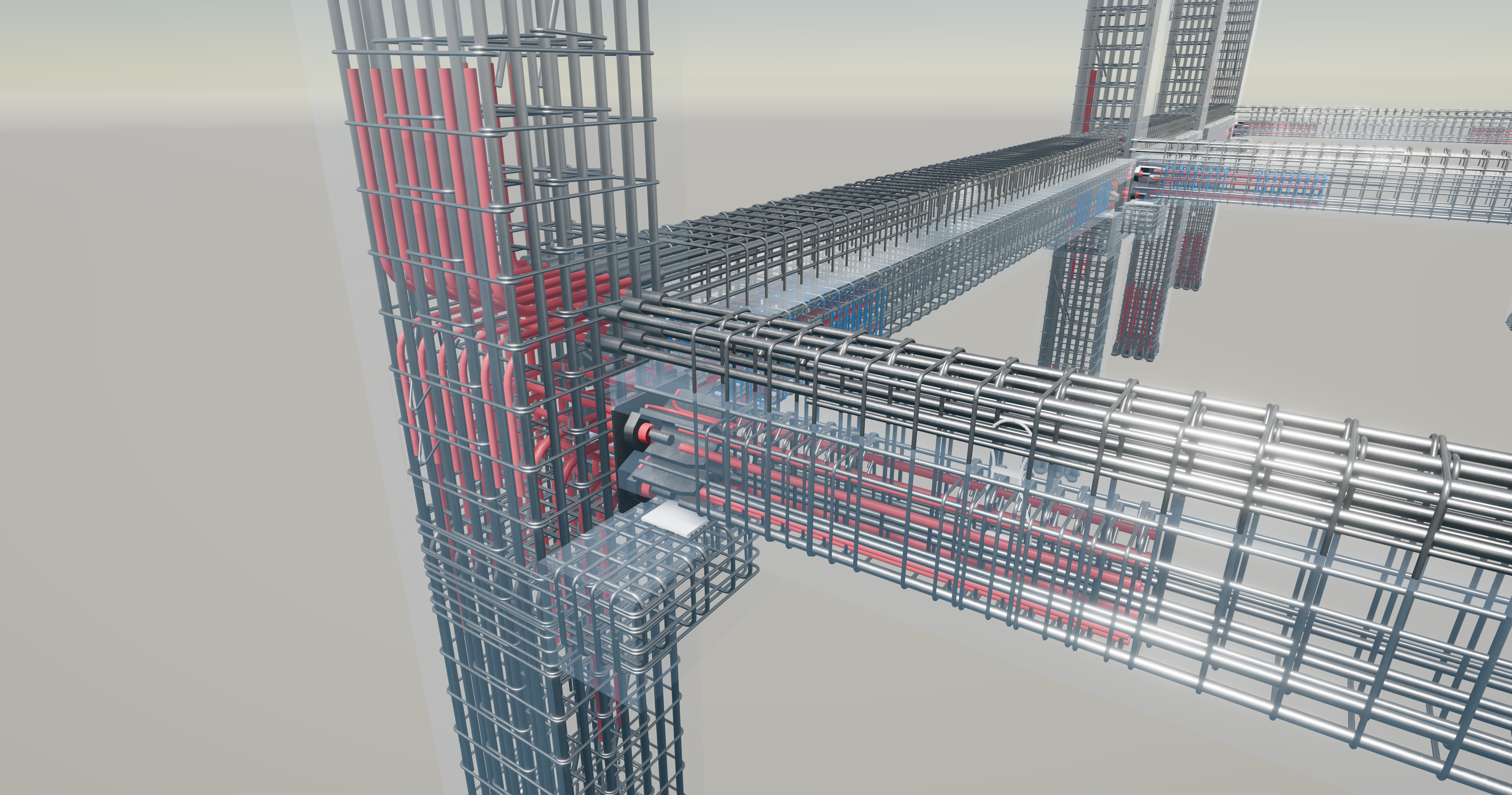

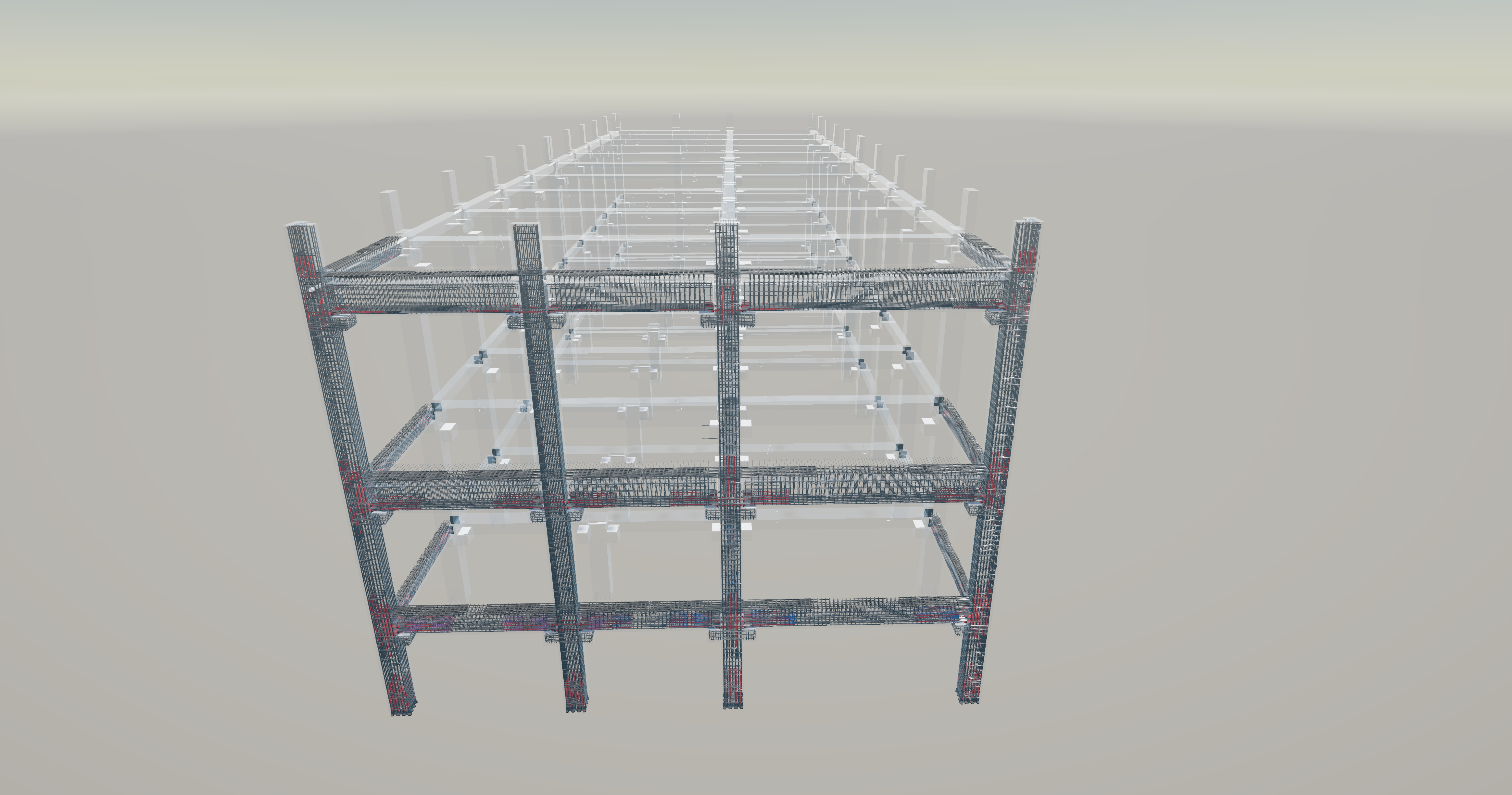

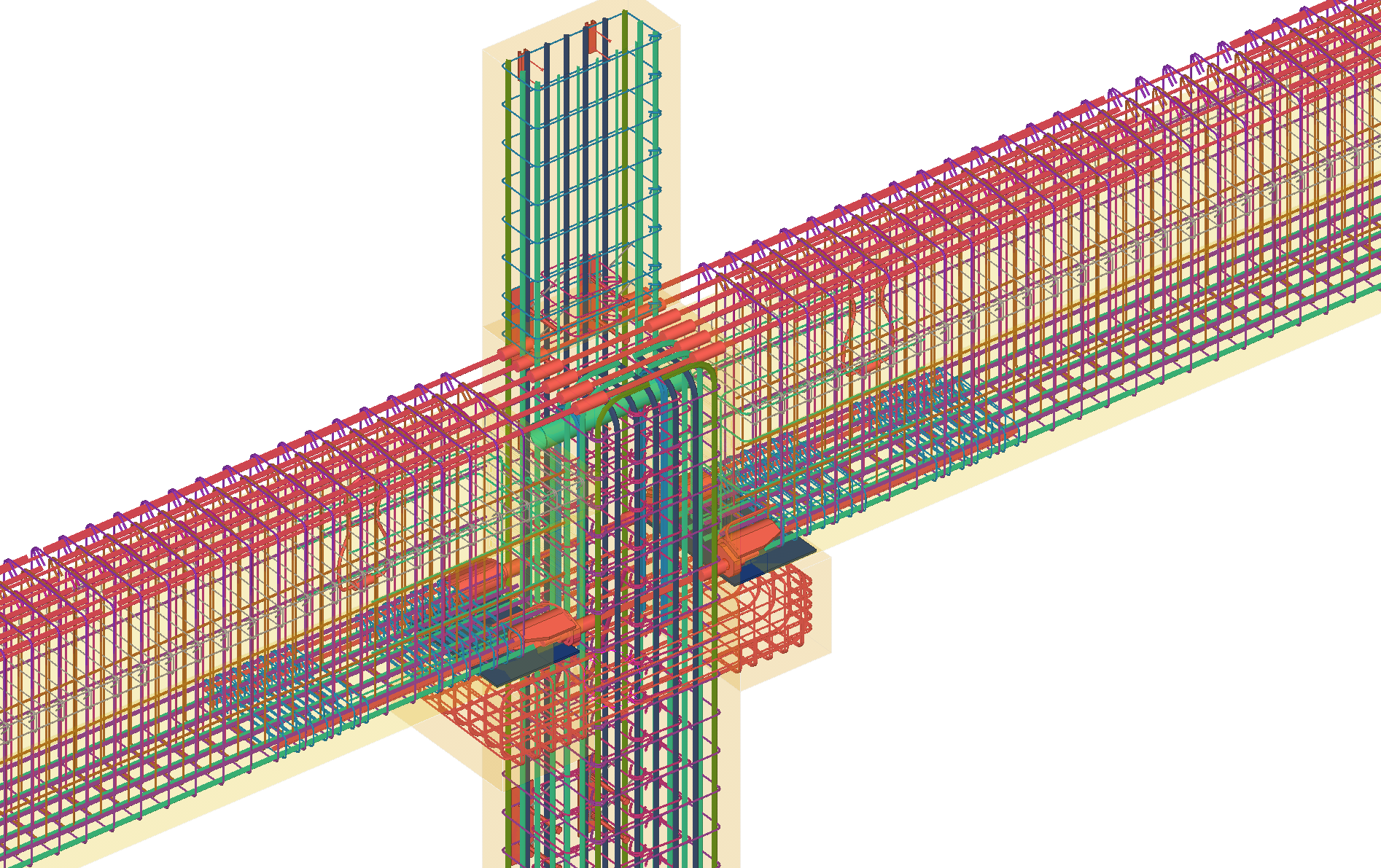

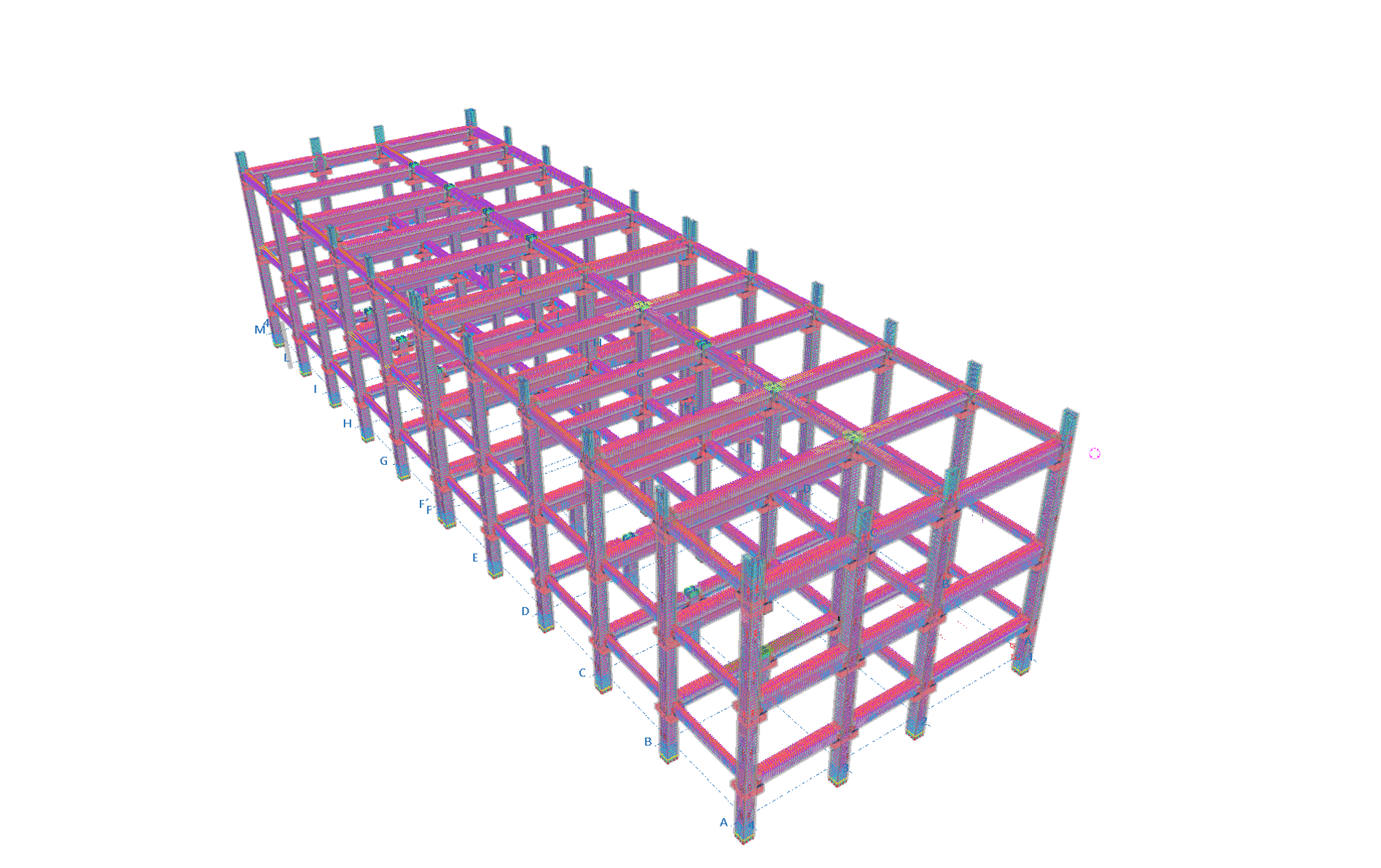

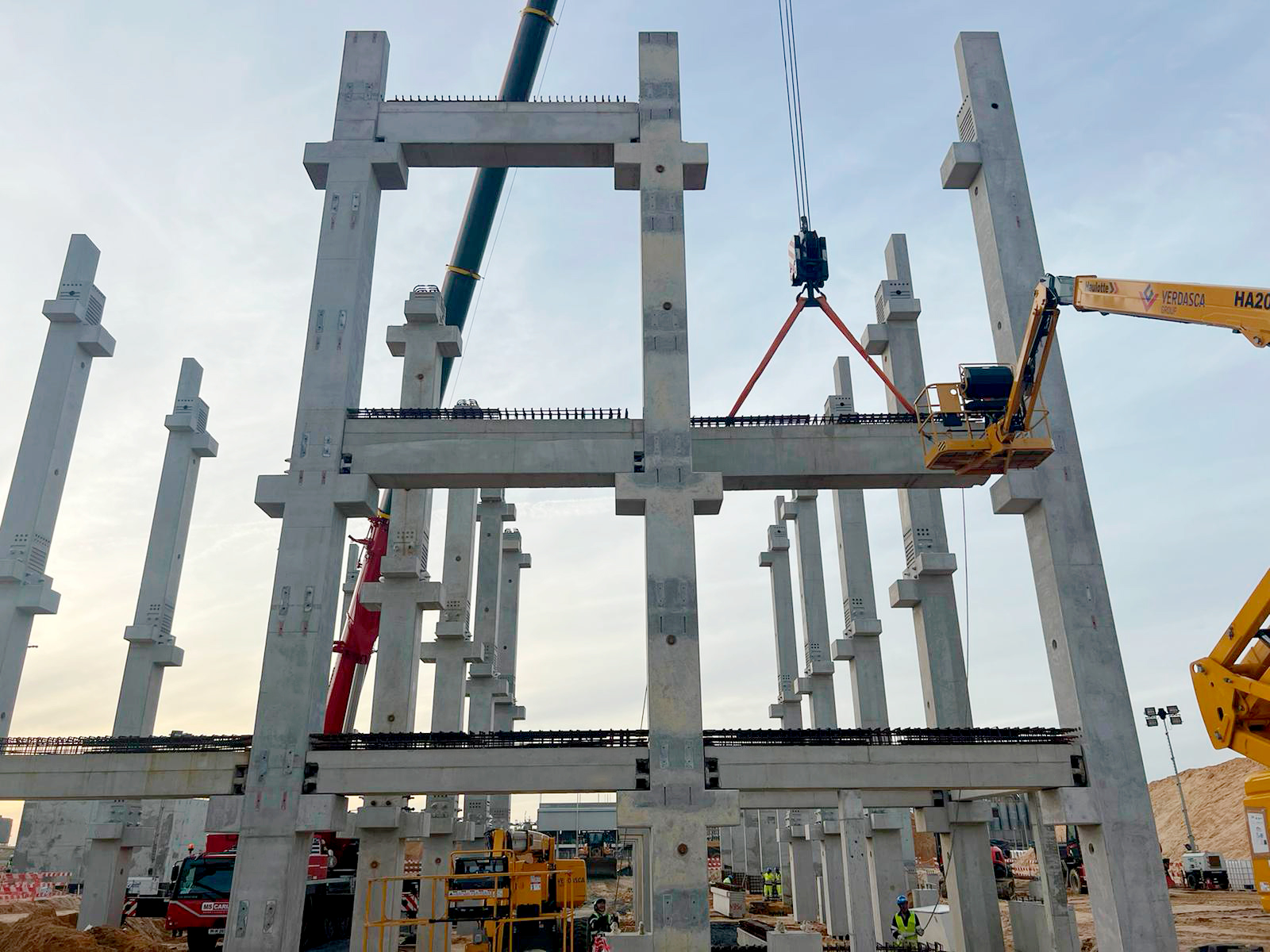

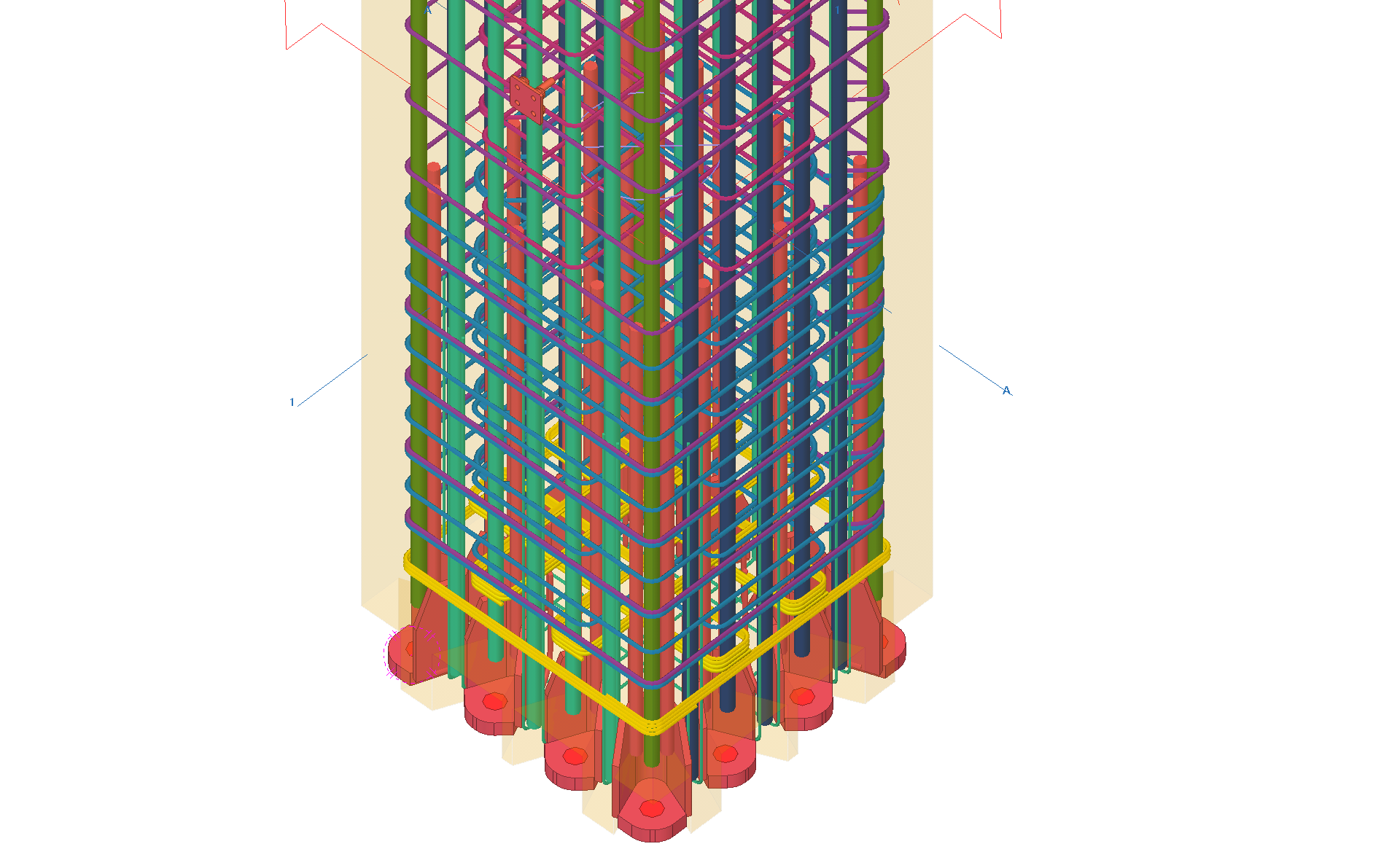

• Precast portal frame structure with rigid connections using Peikko-type mechanical couplers between column/foundation and column/beam;

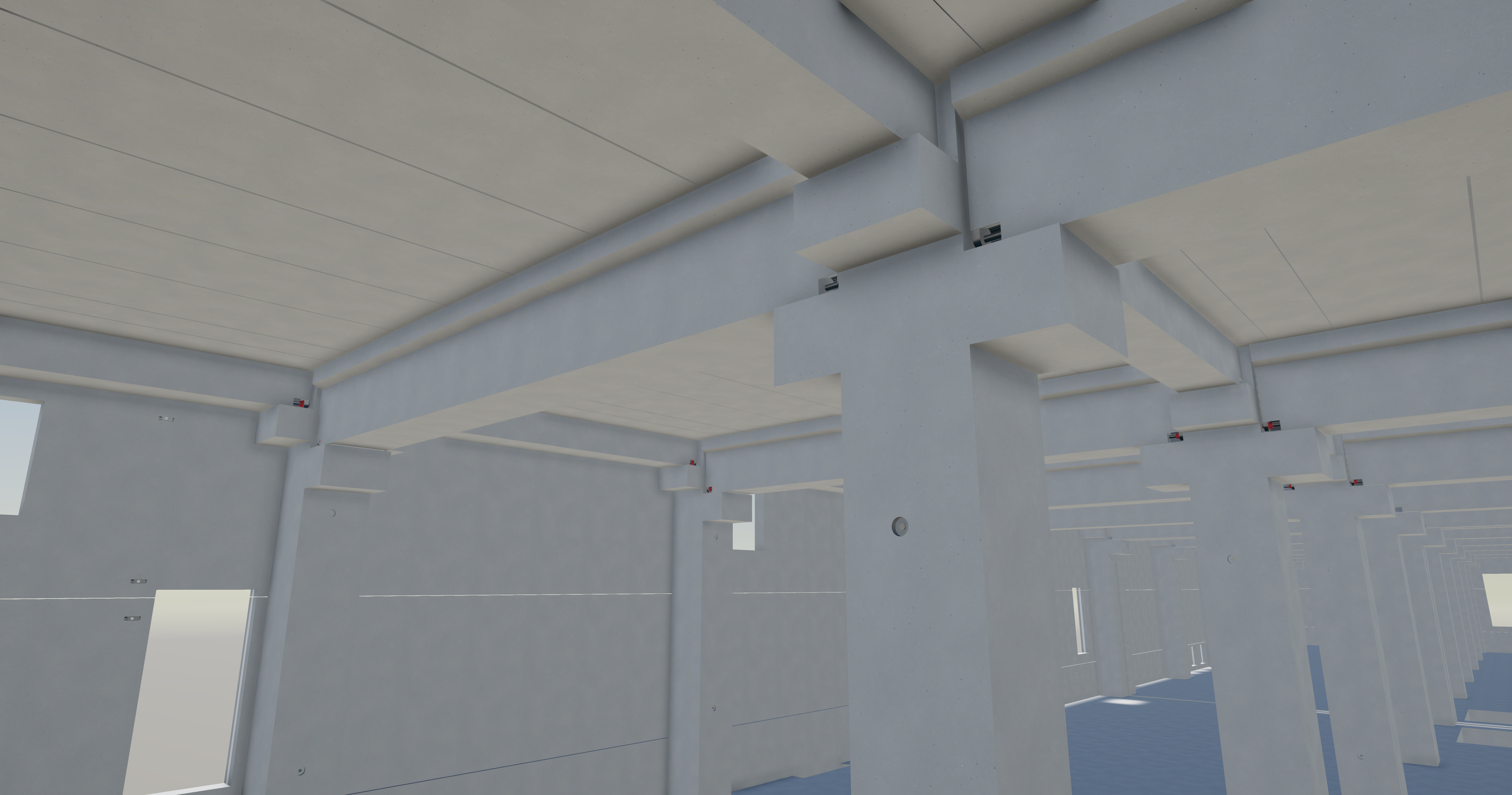

• Lightweight precast slabs with EPS blocks;
• Exterior walls made of double-layer reinforced precast concrete panels with internal insulation;
-Total Quantities:
• 4.135 m³ of concrete
• 2.950 m³ of precast concrete
• 500 tons of rebar
• 360 tons of rebar in precast elements
• Maximum steel bar diameter used: Ø32mm
-Trimble Products Used:
• Tekla Structures and Model Sharing – geometry modeling, reinforcement detailing, production drawings, assembly drawings;
• Trimble Connect – used for internal project sharing and validation, as well as for support and verification of elements during production and on-site assembly;
• Export in .ifc format for architectural validation;
• Annotations in Trimble Connect allowed for production tracking and control of parts in stock and during assembly phase;
-Detailing of Precast Elements:

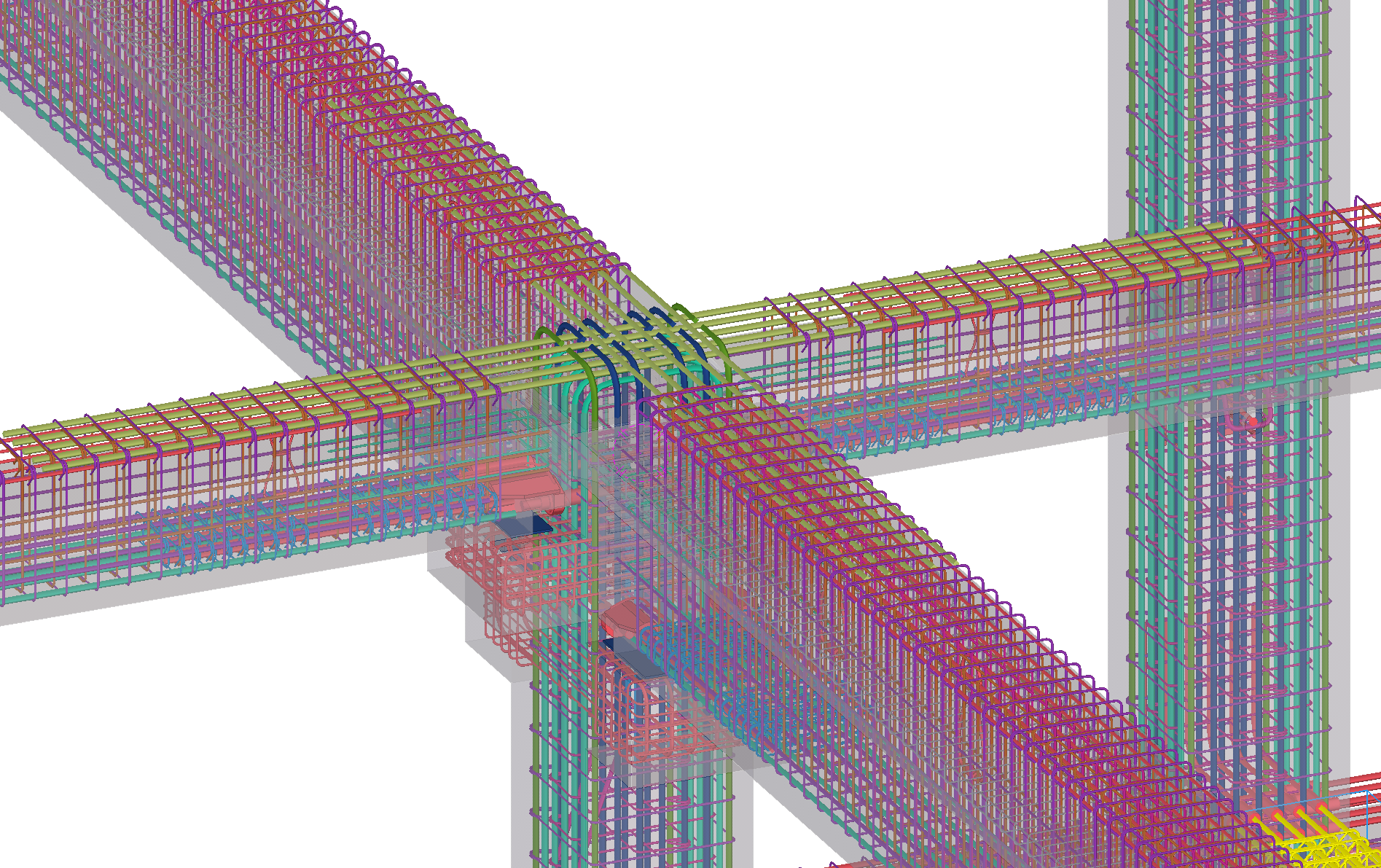

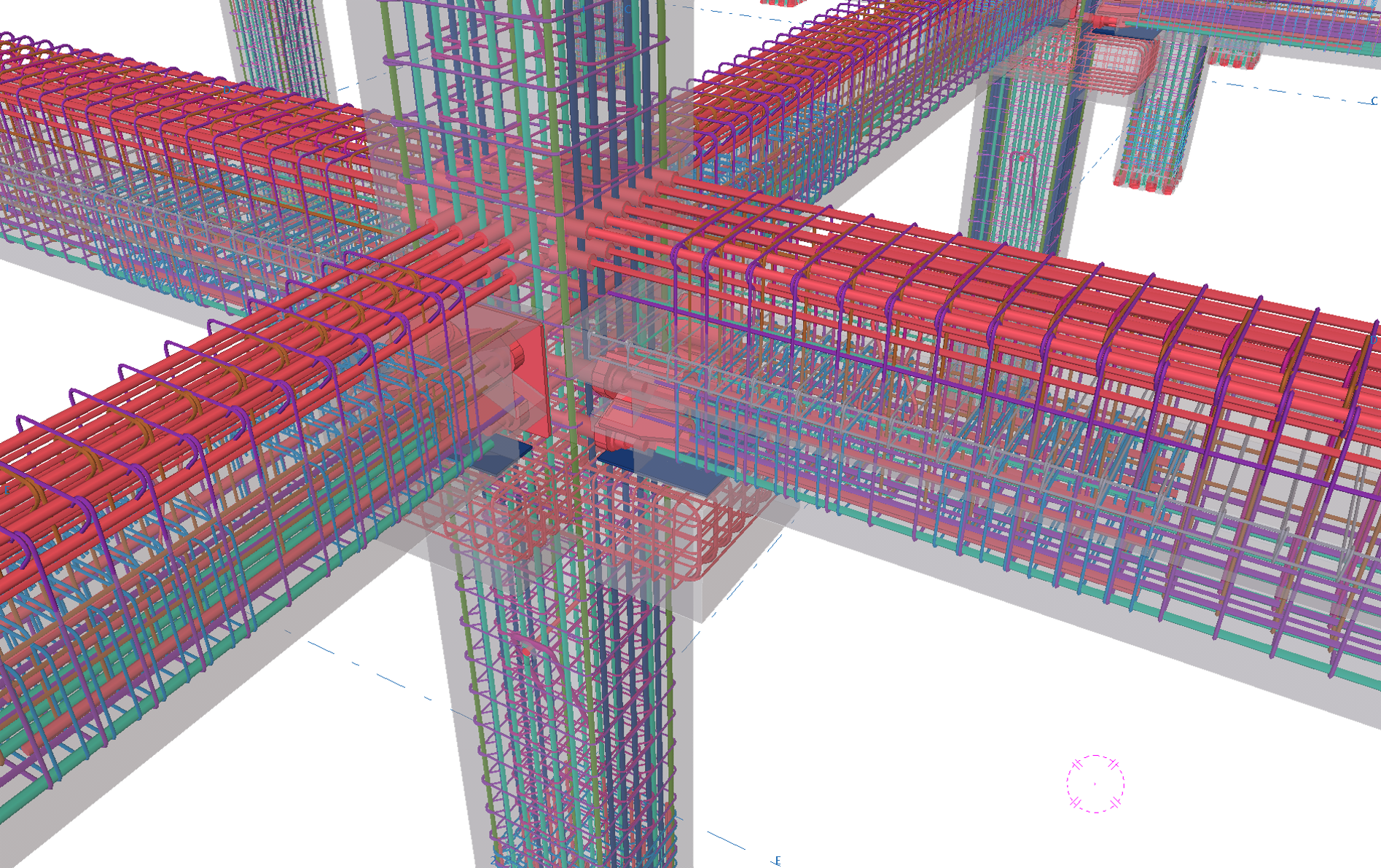

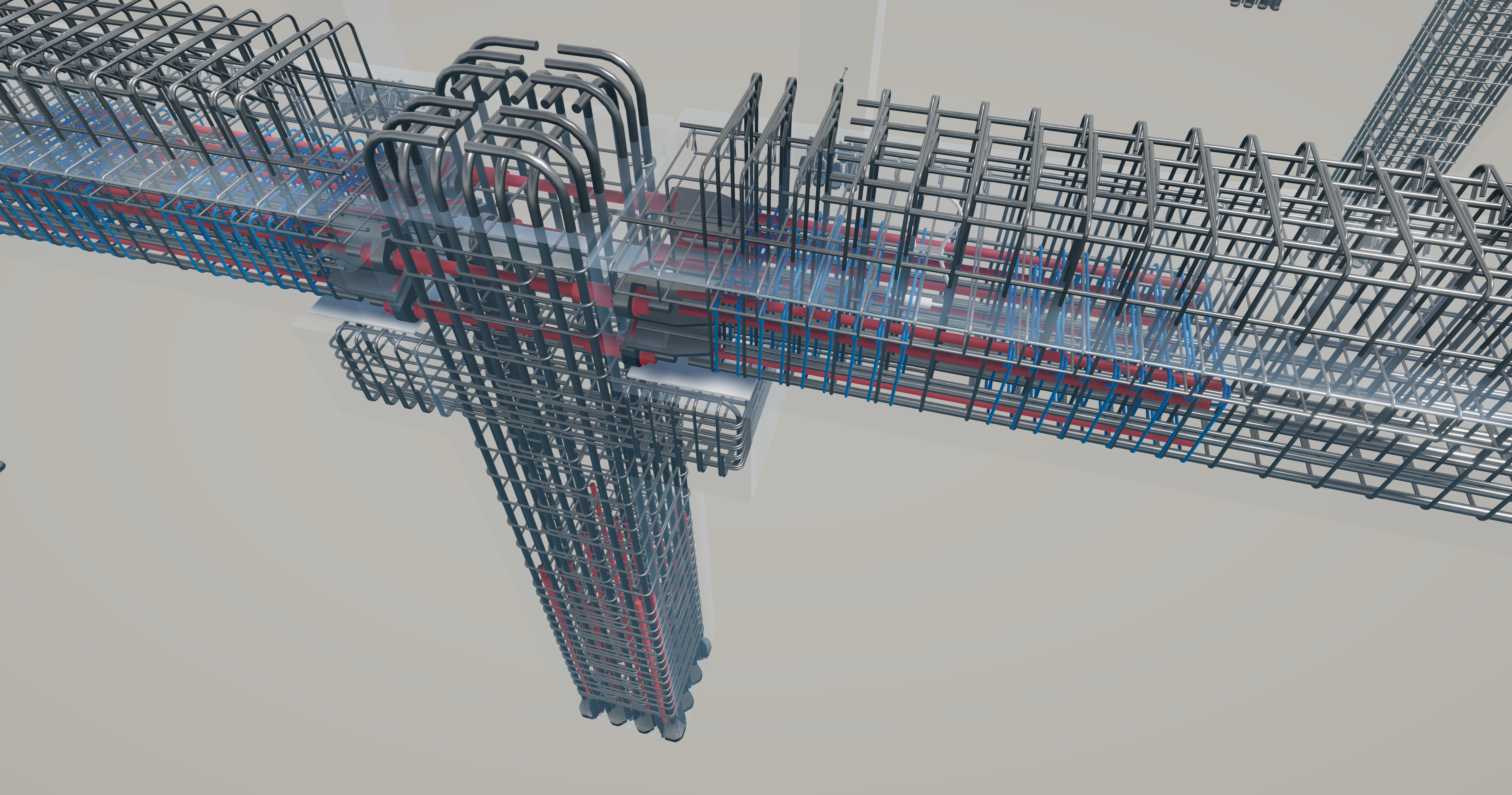

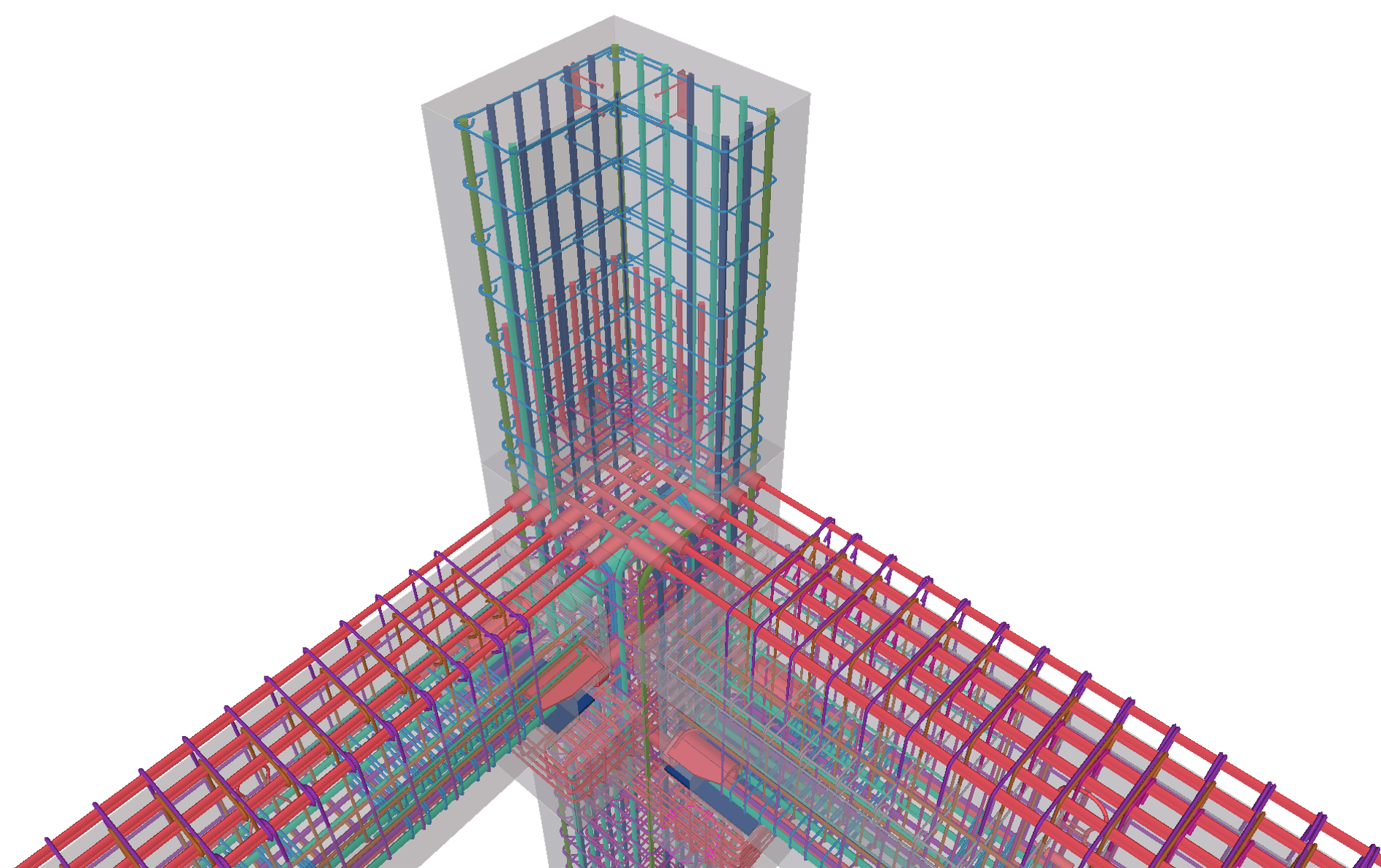

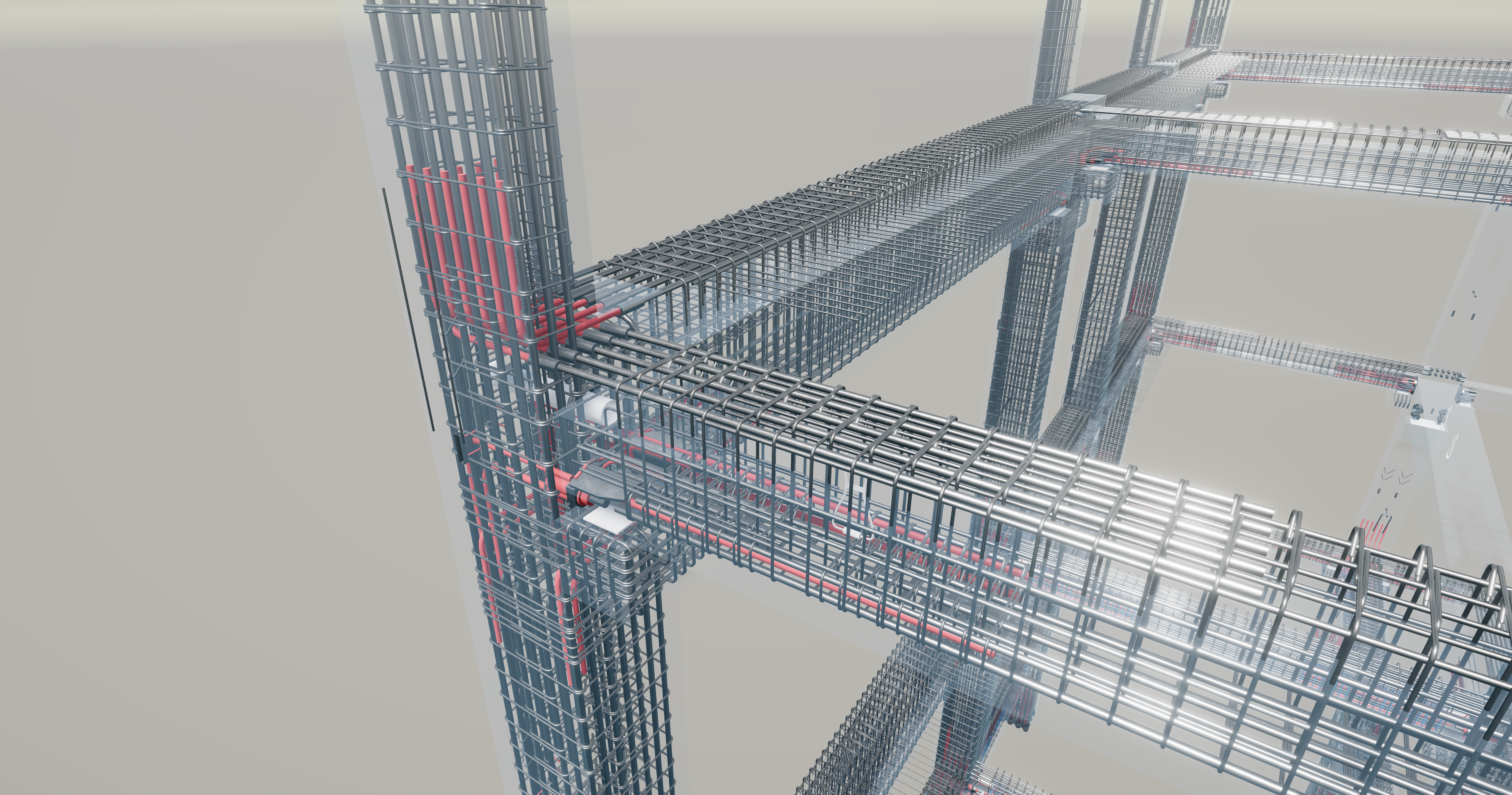

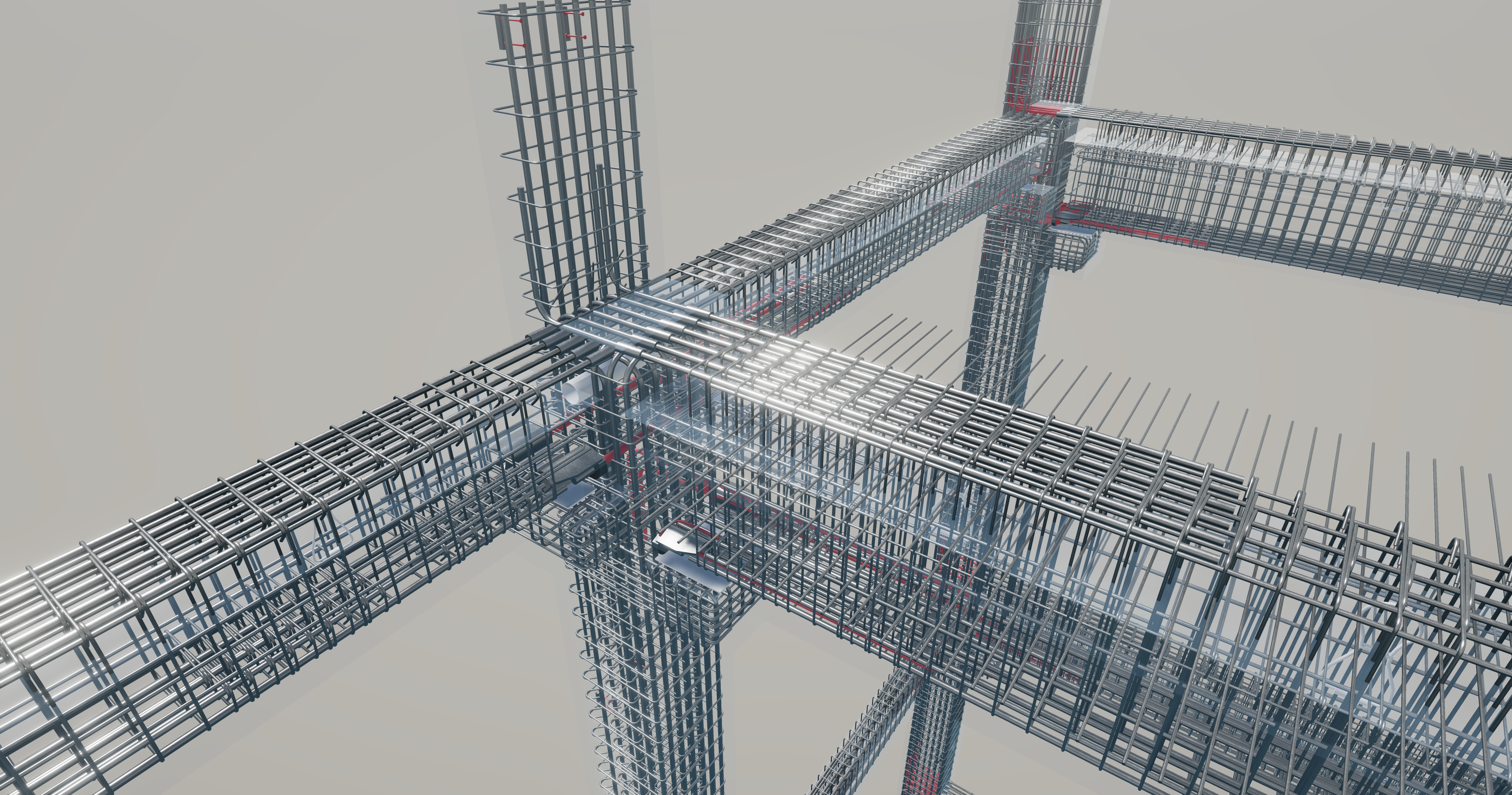

• High complexity due to significant loads on the structure; the high reinforcement rate combined with embedded components required conflict management and provided essential support in production;
-Automated Production System:

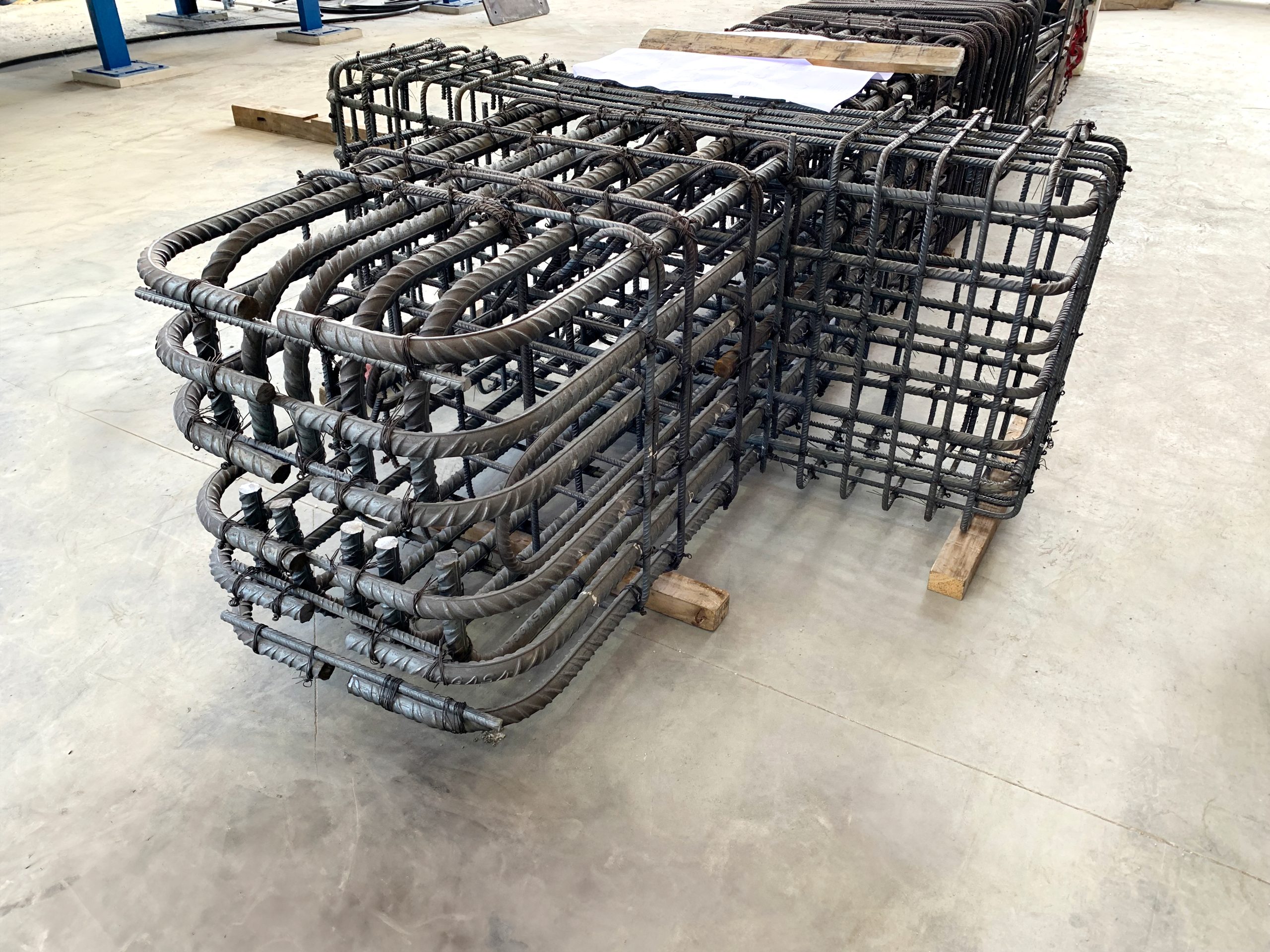

• By exporting .pxml files, it was possible to produce panel meshes using automatic machines, which generate the reinforcement with the correct geometries. This avoids waste, manual cutting and bending work, and reduces the potential errors.
