PUENTE GIGANTE 4
| Kategória | Infrastrukturális projektek |
|---|---|
| Év | 2023 |
| Ország | Colombia |
| Szervezet | PREANSA |
| Szerző | INGENIERO DANIEL CORREDOR |
| Ügyfél | CONCESIONARIA RUTA AL SUR |
| Az építmény helye | Variante Gigante |
| Tags |

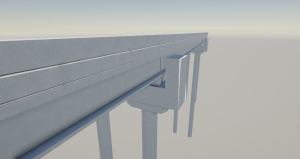

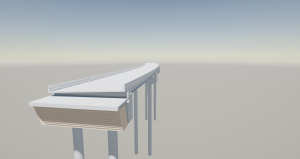

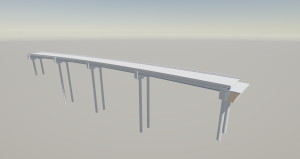

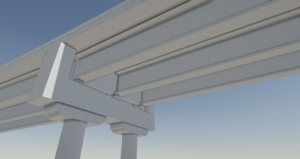

El puente cuenta con 4 luces de aproximadamente 40 metros cada una para un total de 160 metros de longitud total del puente. En el puente se ubican dos pilotes en cada eje. El diseño geométrico ubica al puente en una curva lo que hace que las vigas no sean paralelas en los diferentes tramos. Se cuenta con vigas prefabricadas pretensadas, prelosas prefabricadas, vigas cabezales prefabricas y mensulas prefabricadas. La sección transversal del puente tiene un ancho de 11.60 metros, y sobre este, dos carriles 3.65 metros cada uno y dos bermas de 1.80 metros, cuenta con barreras de protección en todo el borde del puente.
The bridge has 4 spans of approximately 40 meters each for a total of 160 meters of total bridge length. On the bridge two piles are located on each axis. The geometric design locates the bridge in a curve which means that the beams are not parallel in the different sections. There are prefabricated prestressed beams, prefabricated prefabricated slabs, prefabricated head beams and prefabricated mensula. The cross section of the bridge has a width of 11.60 meters, and on this, two lanes 3.65 meters each and two berms of 1.80 meters, has protective barriers along the entire edge of the bridge.
